MODE D'EMPLOI XPS 16KD RCF

Les symboles utilisés dans ce document signalent des instructions d'utilisation et des avertissements importants qui doivent être strictement respectés. ATTENTION Instructions d'utilisation importantes: explique les situations où le produit pourrait subir des dommages, y compris la perte de données AVERTISSEMENT Conseil important à propos de l'utilisation de tensions dangereuses et le risque potentiel d'électrisation, de blessure ou de mort. REMARQUES IMPORTANTES Informations utiles et pertinentes sur le sujet

SUPPORTS, CHARIOTS ET DIABLES

Informations sur l'utilisation de supports, de chariots et de diables. Rappel que le transport de l’enceinte doit s’effectuer avec une extrême prudence, sans jamais l’incliner.

ÉLIMINATION DES DÉCHETS

Ce symbole indique que ce produit ne doit pas être éliminé avec vos déchets ménagers, conformément à la directive DEEE (2012/19/UE) et à votre législation nationale. REMARQUES IMPORTANTES Ce manuel contient des informations importantes pour utiliser correctement l’appareil, en toute sécurité. Avant de brancher et d'utiliser ce produit, veuillez lire attentivement ce manuel d'instructions et le garder à portée de main pour le consulter ultérieurement. Le manuel doit être considéré comme faisant partie intégrante de ce produit et doit l'accompagner lorsqu'il change de propriétaire, afin qu’il serve de référence pour une installation et une utilisation correctes ainsi que pour les précautions de sécurité. RCF S.p.A. n'assumera aucune responsabilité en cas d'installation et/ou d'utilisation incorrecte de ce produit.

PRÉCAUTIONS DE SÉCURITÉ

1. Toutes les précautions, en particulier celles relatives à la sécurité, doivent être

lues avec une attention particulière, car elles offrent des informations importantes.

2. Alimentation depuis le secteur

a. La tension du secteur est suffisamment élevée pour entraîner un risque d’électrisation. Installez et connectez ce produit avant de le brancher. b. Avant de mettre l'appareil sous tension, assurez-vous que toutes les connexions ont été effectuées correctement et que la tension du secteur correspond à celle indiquée sur la plaque signalétique de l'appareil. Si ce n'est pas le cas, veuillez contacter votre revendeur RCF. c. Les parties métalliques de l'appareil sont mises à la terre par le câble d'alimentation. Un appareil avec une construction de CLASSE I doit être relié à une prise de courant équipée d’une mise à la terre. d. Protégez le câble d'alimentation contre les dommages. Assurez-vous qu'il est placé de manière à ce qu'on ne puisse pas marcher dessus ou l'écraser avec des objets. e. Pour éviter tout risque d’électrisation, n'ouvrez jamais ce produit : il n'y a aucune pièce à l'intérieur à laquelle l'utilisateur a besoin d’accéder. f. Faites attention: dans le cas d'un produit fourni par le fabricant uniquement avec des connecteurs POWERCON et sans câble d'alimentation, les câbles d'alimentation suivants conformes à la norme nationale doivent être utilisés, avec des connecteurs POWERCON de type NAC3FCA (entrée) et NAC3FCB (sortie), : - UE: câble de type H05VV-F 3G 3x2,5mm2 - Norme CEI 60227-1 - JP: câble de type VCTF 3x2mm2; 15Amp/120V~ - Norme JIS C3306 - US: câble de type SJT/SJTO 3x14 AWG; 15Amp/125V~ - Norme ANSI/UL 62

3. Assurez-vous qu'aucun objet ou liquide ne peut pénétrer dans ce produit,

cela pourrait provoquer un court-circuit. Cet appareil ne doit pas être exposé à des gouttes ou à des éclaboussures. Aucun objet rempli d’un liquide, comme un vase, ne doit être placé sur cet appareil. Aucune flamme nue (telle que des bougies allumées) ne doit être placée sur cet appareil.

4. N'essayez jamais d'effectuer des modifications, des réparations ou de faire

fonctionner l’appareil d’une manière qui ne sont pas expressément décrites dans ce manuel. Contactez votre centre de service agréé ou un personnel qualifié si l'un des cas suivants se produit: - Le produit ne fonctionne pas (ou fonctionne de manière anormale). - Le câble d'alimentation a été endommagé. - Des objets ou des liquides ont pénétré dans l'appareil. - Le produit a subi à un gros choc.

5. Si ce produit n'est pas utilisé pendant une longue période, débranchez le câble

6. Si ce produit commence à émettre des odeurs inhabituelles ou de la fumée,

éteignez-le immédiatement et débranchez le câble d'alimentation.

7. Ne connectez pas ce produit à des équipements ou accessoires qui ne sont pas

prévus à cet effet. Pour une exploitation en accroche, utilisez uniquement les points d'ancrage prévus à cet effet et n'essayez pas de suspendre ce produit en utilisant des éléments inadaptés ou non spécifiquement adaptés à cet usage. Vérifier également la compatibilité de la surface à laquelle le produit est accroché (mur, plafond, structure, etc.), et des composants utilisés pour la fixation (chevilles, vis, supports non fournis par RCF, etc.), qui doivent garantir la sécurité du système / de l'installation sur la durée, en tenant compte également, par exemple, des vibrations mécaniques normalement générées par les haut-parleurs. Pour éviter tout risque de chute de matériel, n'empilez pas plusieurs unités de ce produit, sauf si cette possibilité est spécifiée dans le manuel d'utilisation.

8. RCF S.p.A. recommande vivement que ce produit soit installé

uniquement par des intégrateurs professionnels qualifiés (ou des entreprises spécialisées) qui pourront garantir une installation correcte et la certifier selon les normes en vigueur. L'ensemble du système audio doit être conforme aux normes et réglementations en vigueur concernant les systèmes électriques.

9. Supports, chariots et diables.

Ce matériel ne doit être utilisé que sur des supports, des chariots et des diables, le cas échéant, qui sont recommandés par le fabricant. L'ensemble équipement/support/chariot/diable doit être déplacé avec une extrême prudence. Les arrêts soudains, une force de poussée excessive et des sols irréguliers peuvent provoquer le basculement de l'ensemble. Ne jamais incliner l'ensemble.

10. De nombreux facteurs mécaniques et électriques doivent être pris en compte

lors de l'installation d'un système audio professionnel (en plus des critères strictement acoustiques, comme la pression acoustique, les angles de couverture, la réponse en fréquence, etc.).

11. Perte de l’audition.

L'exposition à des niveaux sonores élevés peut entraîner une perte auditive permanente. Le niveau de pression acoustique entraînant une perte d'audition est différent d'une personne à l'autre, et dépend de la durée d'exposition. Pour éviter un cumul potentiellement dangereux de niveaux élevés de pression acoustique, toute personne exposée doit utiliser des dispositifs de protection adéquats. Lorsqu'un haut-parleur capable de produire des niveaux sonores élevés est utilisé, il est nécessaire de porter des bouchons d'oreille ou un casque anti-bruit. Consultez les caractéristiques techniques du manuel pour connaître le niveau de pression acoustique maximal.

PRÉCAUTIONS D'UTILISATION

- Placez ce produit loin de toute source de chaleur et assurez toujours une circulation d'air adéquate tout autour. - N’utilisez pas ce produit en surcharge pendant une longue période. - Ne forcez jamais les éléments de contrôle (touches, boutons, etc.). - N'utilisez pas de solvants, d'alcool, de benzène ou d'autres substances volatiles pour nettoyer les parties externes de ce produit.21

REMARQUES IMPORTANTESPour éviter l'apparition de bruit sur les câbles de signaux ligne, utilisez uniquement des câbles blindés et évitez de les placer à proximité: - d’un équipement produisant des champs électromagnétiques de haute intensité - de câbles secteur - de lignes d’alimentation d’enceintes AVERTISSEMENT ! ATTENTION ! Pour éviter tout risque d'incendie ou d’électrisation, n'exposez jamais ce produit à la pluie ou à l'humidité. AVERTISSEMENT ! Pour éviter tout risque d'électrisation, ne pas brancher l'appareil sur le secteur lorsque la grille est retirée AVERTISSEMENT ! Pour réduire le risque d'électrisation, ne démontez pas ce produit à moins de posséder les qualifications requises. Pour les réparations, adressez-vous à un professionnel qualifié.

ÉLIMINATION CORRECTE DE CE PRODUIT

Ce produit doit être remis à un site de collecte agréé pour le recyclage des déchets d'équipements électriques et électroniques (EEE). Une manipulation incorrecte de ce type de déchets pourrait avoir un impact négatif sur l'environnement et la santé humaine en raison de la présence de substances potentiellement dangereuses généralement associés aux EEE. En même temps, votre coopération dans l'élimination correcte de ce produit contribuera à l'utilisation efficace des ressources naturelles. Pour plus d'informations sur les endroits où vous pouvez déposer vos équipements usagés pour le recyclage, veuillez contacter votre municipalité ou l'autorité chargée des déchets ou votre service d'élimination des déchets ménagers.

ENTRETIEN ET MAINTENANCE

Pour garantir une longue durée de vie, voici quelques conseils pour utiliser ce produit: - Si le produit est destiné à être installé à l'extérieur, assurez-vous qu'il est sous abri et protégé de la pluie et de l'humidité. - Si le produit doit être utilisé dans un environnement froid, réchauffez lentement les bobines des haut-parleurs en envoyant un signal de faible niveau pendant environ 15 minutes avant d'envoyer des signaux de forte puissance. - Utilisez toujours un chiffon sec pour nettoyer les surfaces extérieures de l'enceinte et faites-le toujours lorsque l'appareil est éteint. ATTENTION : pour éviter d'endommager les finitions extérieures, n'utilisez pas de solvants, ni de produits abrasifs. AVERTISSEMENT ! ATTENTION ! Pour les enceintes amplifiées, effectuez le nettoyage uniquement lorsque l'alimentation est coupée. RCF S.p.A. se réserve le droit d'apporter des modifications sans préavis afin de rectifier toute erreur et/ou omission. Consultez toujours la dernière version du manuel sur www.rcf.it.22

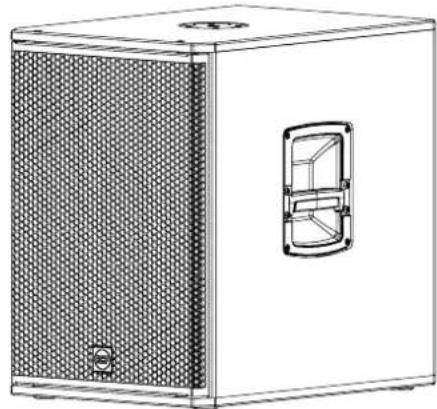

Les SUB 15-AX et 18-AX sont des subwoofers actifs portables de 15” et 18” de grande puissance pour les applications de sonorisation live. Ils sont dotés d’une grande puissance de traitement, d’un écran tactile couleur et d’un contrôle à distance via Bluetooth®. Grâce à des haut-parleurs haut de gamme et à un ampli en Classe D de grande puissance, ils permettent d’atteindre des niveaux de pression allant respectivement jusqu’à 133 dB et 135 dB SPL, avec une réserve dynamique exceptionnelle, ce qui est parfait pour les salles de taille moyenne et les applications portables. Conçus pour être le complément idéal d’enceintes 10”, 12” ou 15”. Les SUB 15-AX et SUB 18-AX centralisent la gestion des enceintes à l’intérieur du subwoofer, grâce à des crossovers stéréo, des égaliseurs à 8 bandes, une matrice, des délais et des presets de crossover. Leur robuste coffret tout en bois, doté d’un revêtement en polyuréthane résistant aux rayures, les rend durables, faciles à transporter et à installer en toute sécurité, également en configuration cardioïde.

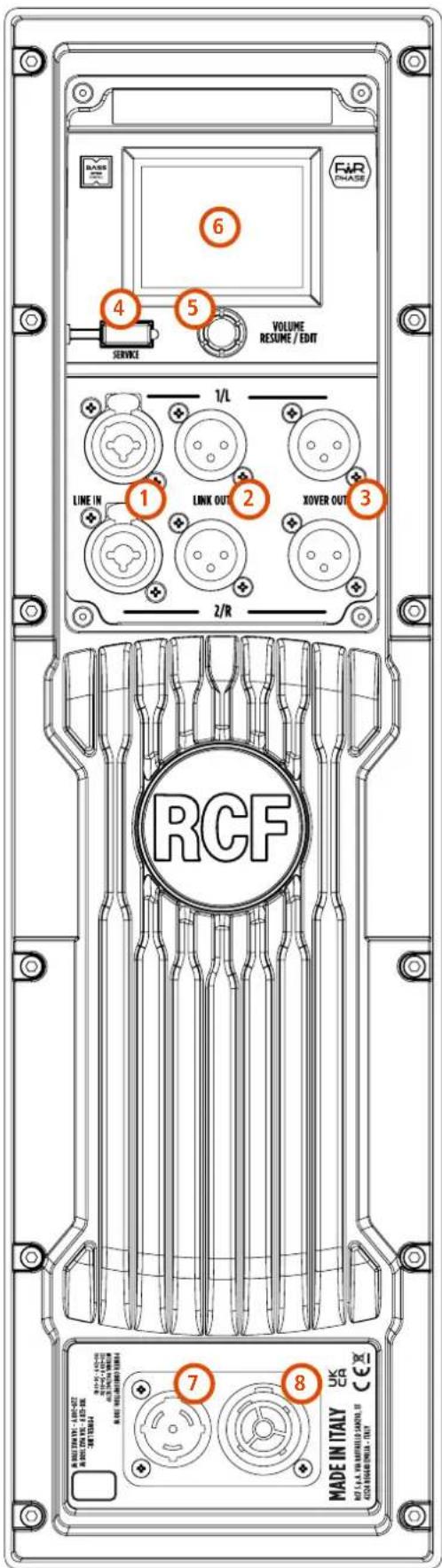

ENTRÉES LIGNE COMBO XLR-JACK (SYM/ASYM) Deux connecteurs COMBO. XLR symétrique ou JACK TRS au niveau ligne. Vous trouverez plus d’informations dans le Guide de référence SUB 15/18 AX.

SORTIE LINK SUR XLR MÂLE Sorties symétriques sur XLR mâles. Câblées en parallèle sur les entrées 1 et 2. Ces sorties permettent d’alimenter des enceintes supplémentaires avec le même signal que celui présent sur les entrées 1 et 2.

SORTIE DE SIGNAL XLR MÂLE XOVER Sortie XLR mâle symétrique. Ces sorties permettent d’alimenter une paire d’enceintes satellite RCF en sélectionnant un des presets disponibles sur l’écran tactile ou bien via l’encodeur ou l’application RCF LiveRemote.

SERVICE Port Micro-USB utilisé exclusivement pour les mises à jour du firmware.

ENCODEUR VOLUME - RESUME / EDIT Lorsque l’écran tactile est en veille ou affiche la page d’accueil, l’encodeur permet de régler le volume de l’enceinte. Lorsque l’enceinte est en veille, une pression sur l’encodeur réactive l’écran tactile et fait apparaître la page d’accueil. À ce stade, l’encodeur est affecté au volume général ; pour faire varier les valeurs d’autres paramètres, sélectionnez-les via l’écran tactile.

ÉCRAN Associé à l’encodeur, l’écran tactile capacitif de 2,4” vous permet d’accéder à toutes les fonctions de l’enceinte et de les contrôler. Pour sélectionner un paramètre, touchez-le sur l’écran tactile, puis tournez l’encodeur pour modifier sa valeur. De plus amples informations sont disponibles dans le Guide de référence SUB 15/18 AX téléchargeable sur la page du produit sur le site internet RCF.

EMBASE ENTRÉE POWERCON Alimentation secteur sur connecteur de type powerCON TRUE1 TOP, conforme à la norme IP65.

EMBASE SORTIE POWERCON Redistribue la tension d’alimentation secteur vers une autre enceinte. Puissance disponible : 100-120 V~ 1600 W maxi l 200-240 V~ 3300 W maxi. AVERTISSEMENT ! ATTENTION ! Les connexions des enceintes doivent être effectués par un personnel qualifié et expérimenté disposant du savoir-faire technique ou d’instructions suffisamment précises (pour s’assurer que les raccordements sont effectués correctement) afin d’éviter tout danger électrique. Pour éviter tout risque d’électrisation, ne connectez pas les enceintes lorsque l’amplificateur est sous tension. Avant de mettre le système sous tension, vérifiez toutes les connexions et assurez-vous qu’il n’y a pas de court-circuit accidentel. L’ensemble du système de sonorisation doit être conçu et installé en conformité avec les lois et règlements locaux en vigueur concernant les systèmes électriques.

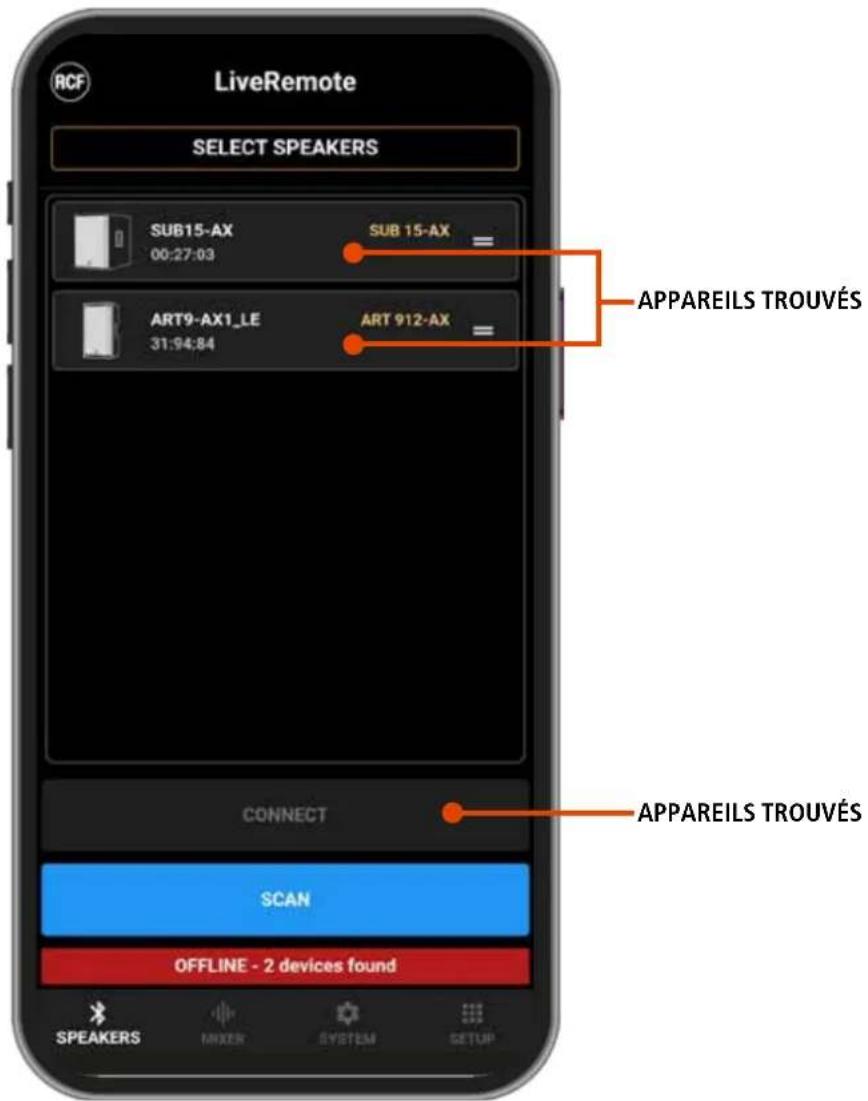

Le niveau MAIN est contrôlé par l’encodeur rotatif et sa valeur est indiquée en dB dans la section située en bas et au centre de l’écran. Pour régler le volume général, il suffit de tourner l’encodeur. Veuillez noter qu’il n’existe pas de contrôle du niveau d’entrée. Pour une description détaillée de tous les paramètres accessibles, référez-vous au Guide de Référence disponible sur la page produit du site internet www.rcf.it Toutes les fonctions du SUB 15/18-AX peuvent être contrôlées à distance via Bluetooth LE avec LiveRemote, l’application associée pour iOS et Android. Cette application permet d’utiliser plusieurs produits RCF dotés d’une interface Bluetooth compatible. La connexion au produit SUB 15/18-AX souhaité s’effectue directement depuis l’application dans l’onglet SPEAKERS. Vous pouvez effectuer un SCAN qui répertorie tous les appareils à portée ; cette action prend généralement un maximum de 10 secondes. Écran d’accueil SUB 15/18-AX Vous pouvez sélectionner les enceintes souhaitées sans attendre la fin du SCAN ; après la sélection, il suffit d’appuyer sur CONNECT pour terminer le processus de connexion.

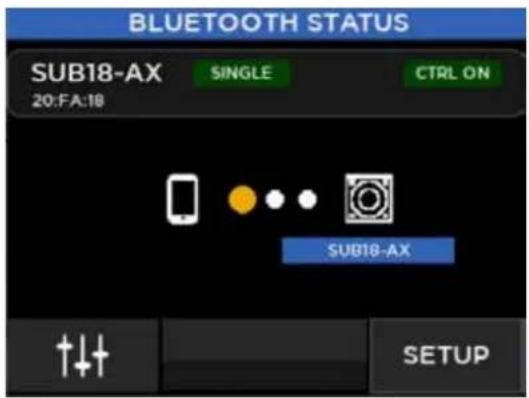

Sur l’écran tactile du SUB 15/18-AX, appuyez sur le bouton en bas à droite pour afficher la page Bluetooth, qui présente l’état de la connexion et le nom de l’enceinte actuelle. Aucune action n’est requise sur cette page pour achever le processus de connexion.

Tous les contrôles ainsi que les entrées de signal et d’alimentation sont rassemblés sur le panneau arrière. Vérifiez d’abord le marquage sur le panneau arrière indiquant la tension (115V ou 230V). Le marquage indique la tension correcte. Si vous lisez une tension erronée sur le marquage ou si vous ne trouvez pas de marquage du tout, veuillez appeler votre revendeur ou le CENTRE DE SERVICE RCF agréé avant de connecter l’enceinte. Ce contrôle rapide permet d’éviter tout dommage. S’il est nécessaire de changer la tension, veuillez appeler votre revendeur ou le CENTRE DE SERVICE RCF agréé. Cette opération nécessite le remplacement du fusible par un autre de la valeur adéquate et doit être effectué dans un CENTRE DE SERVICE RCF.

AVANT D’ALLUMER L’ENCEINTE

Vous pouvez maintenant connecter le câble d’alimentation et le câble de signal. Avant d’allumer l’enceinte, assurez-vous que le potentiomètre du volume est réglé au niveau minimum (même sur la sortie de la table de mixage). Il est important que la table de mixage soit déjà allumée avant d’allumer l’enceinte. Cela évitera d’endommager l’enceinte et de provoquer des forts bruits impulsionnels dus à l’activation de certains éléments de la chaîne audio. Une bonne pratique consiste à toujours allumer les enceintes en dernier et à les éteindre immédiatement après leur utilisation. Vous pouvez maintenant allumer l’enceinte et régler le volume à un niveau approprié. PROTECTIONS Les enceintes actives de la Série SUB sont équipées d’un ensemble complet de circuits de protection. Ces circuit agissent très discrètement sur le signal audio, en contrôlant le niveau et en maintenant la distorsion à un niveau acceptable. CONFIGURATION DE LA TENSION (RÉSERVÉ AU CENTRE DE SERVICE RCF) 200-240 Volt, 50 Hz (FUSE VALUE T6.3 A L 250V) 100-120 Volt, 60 Hz (FUSE VALUE T6.3 A L 250V) Les connecteurs doivent être raccordés conformément aux normes spécifiées par l'AES (Audio Engineering Society).

Raccordement symétrique

Assurez-vous que l'interrupteur de l’enceinte est activé et que l’enceinte est branchée sur une prise secteur active L'ENCEINTE EST BRANCHÉE SUR UNE PRISE SECTEUR ACTIVE MAIS NE S'ALLUME PAS Vérifiez que le câble d'alimentation est intact et correctement branché. L’ENCEINTE EST ALLUMÉE MAIS NE PRODUIT AUCUN SON Vérifiez que le signal audio est envoyé correctement par la source, et si les câbles de signal ne sont pas endommagés. LE SON EST DISTORDU ET LA LED OVERLOAD CLIGNOTE FRÉQUEMMENT Baissez le niveau de sortie de la table de mixage. LE SON EST TRÈS FAIBLE, AVEC DU SOUFFLE Le signal de la source ou le niveau de sortie de la table de mixage est peut-être trop bas. IL Y A DU SOUFFLE DANS LE SON, MÊME SI LE GAIN ET LE VOLUME SONT AU BON NIVEAU La source peut envoyer un signal de mauvaise qualité ou avec du bruit

GRÉSILLEMENTS OU RONFLETTE

Vérifiez la mise à la terre du secteur et tous les équipements connectés à l'entrée de la table de mixage, y compris les câbles et les connecteurs. AVERTISSEMENT! Pour réduire le risque d'électrisation, ne démontez pas ce produit à moins de posséder les qualifications requises. Pour les réparations, adressez-vous à un professionnel qualifié.28
