BEDIENUNGSANLEITUNG XPS 16KD RCF

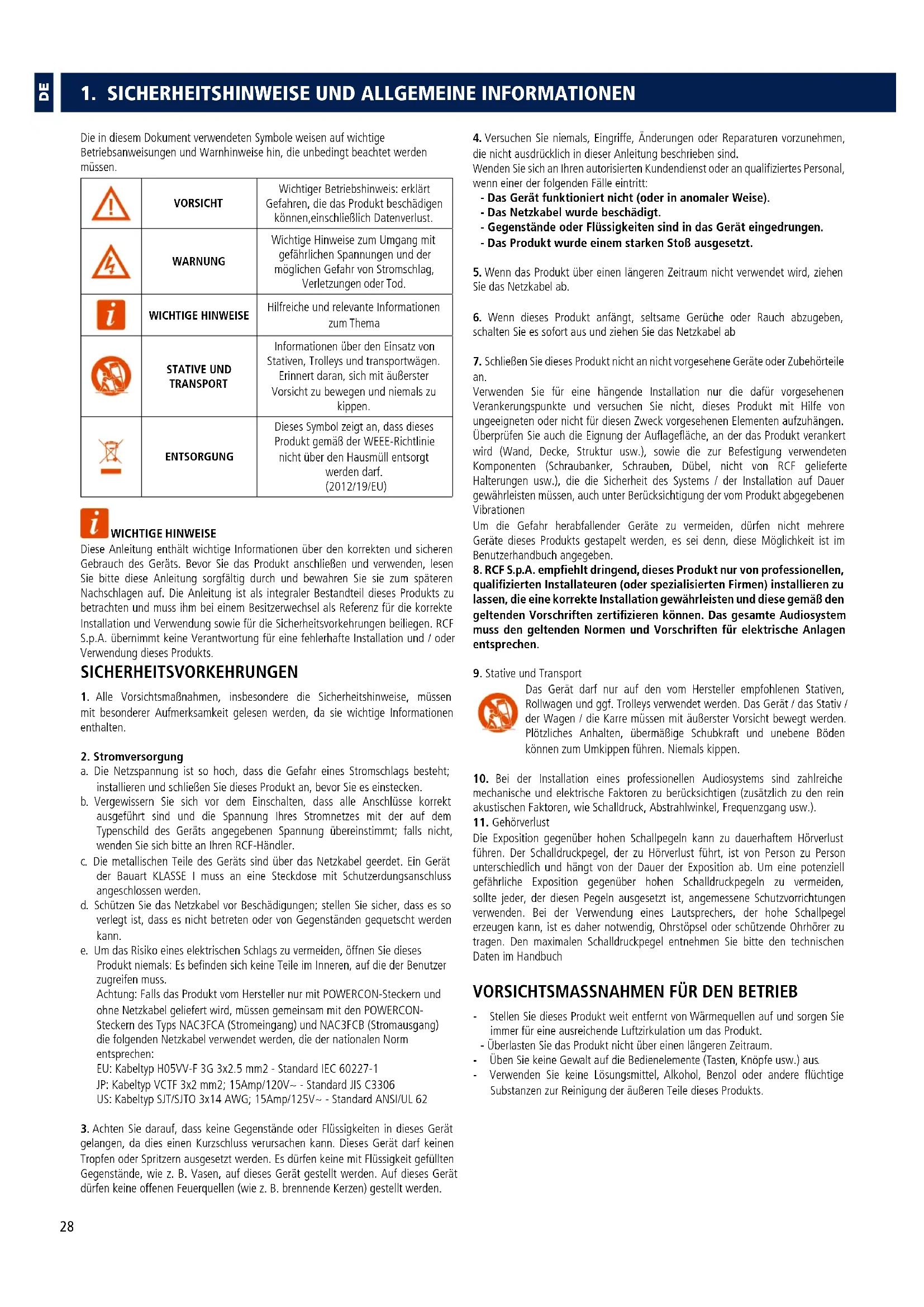

Die in diesem Dokument verwendeten Symbole weisen auf wichtige Betriebsanweisungen und Warnhinweise hin, die unbedingt beachtet werden müssen. VORSICHT Wichtiger Betriebshinweis: erklärt Gefahren, die das Produkt beschädigen können,einschließlich Datenverlust. WARNUNG Wichtige Hinweise zum Umgang mit gefährlichen Spannungen und der möglichen Gefahr von Stromschlag, Verletzungen oder Tod. WICHTIGE HINWEISE Hilfreiche und relevante Informationen zum Thema

STATIVE UND TRANSPORT

Informationen über den Einsatz von Stativen, Trolleys und transportwägen. Erinnert daran, sich mit äußerster Vorsicht zu bewegen und niemals zu kippen. ENTSORGUNG Dieses Symbol zeigt an, dass dieses Produkt gemäß der WEEE-Richtlinie nicht über den Hausmüll entsorgt werden darf. (2012/19/EU) WICHTIGE HINWEISE Diese Anleitung enthält wichtige Informationen über den korrekten und sicheren Gebrauch des Geräts. Bevor Sie das Produkt anschließen und verwenden, lesen Sie bitte diese Anleitung sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. Die Anleitung ist als integraler Bestandteil dieses Produkts zu betrachten und muss ihm bei einem Besitzerwechsel als Referenz für die korrekte Installation und Verwendung sowie für die Sicherheitsvorkehrungen beiliegen. RCF S.p.A. übernimmt keine Verantwortung für eine fehlerhafte Installation und / oder Verwendung dieses Produkts. SICHERHEITSVORKEHRUNGEN

1. Alle Vorsichtsmaßnahmen, insbesondere die Sicherheitshinweise, müssen

mit besonderer Aufmerksamkeit gelesen werden, da sie wichtige Informationen enthalten.

a. Die Netzspannung ist so hoch, dass die Gefahr eines Stromschlags besteht; installieren und schließen Sie dieses Produkt an, bevor Sie es einstecken. b. Vergewissern Sie sich vor dem Einschalten, dass alle Anschlüsse korrekt ausgeführt sind und die Spannung Ihres Stromnetzes mit der auf dem Typenschild des Geräts angegebenen Spannung übereinstimmt; falls nicht, wenden Sie sich bitte an Ihren RCF-Händler. c. Die metallischen Teile des Geräts sind über das Netzkabel geerdet. Ein Gerät der Bauart KLASSE I muss an eine Steckdose mit Schutzerdungsanschluss angeschlossen werden. d. Schützen Sie das Netzkabel vor Beschädigungen; stellen Sie sicher, dass es so verlegt ist, dass es nicht betreten oder von Gegenständen gequetscht werden kann. e. Um das Risiko eines elektrischen Schlags zu vermeiden, öffnen Sie dieses Produkt niemals: Es befinden sich keine Teile im Inneren, auf die der Benutzer zugreifen muss. Achtung: Falls das Produkt vom Hersteller nur mit POWERCON-Steckern und ohne Netzkabel geliefert wird, müssen gemeinsam mit den POWERCON- Steckern des Typs NAC3FCA (Stromeingang) und NAC3FCB (Stromausgang) die folgenden Netzkabel verwendet werden, die der nationalen Norm entsprechen: EU: Kabeltyp H05VV-F 3G 3x2.5 mm2 - Standard IEC 60227-1 JP: Kabeltyp VCTF 3x2 mm2; 15Amp/120V~ - Standard JIS C3306 US: Kabeltyp SJT/SJTO 3x14 AWG; 15Amp/125V~ - Standard ANSI/UL 62

3. Achten Sie darauf, dass keine Gegenstände oder Flüssigkeiten in dieses Gerät

gelangen, da dies einen Kurzschluss verursachen kann. Dieses Gerät darf keinen Tropfen oder Spritzern ausgesetzt werden. Es dürfen keine mit Flüssigkeit gefüllten Gegenstände, wie z. B. Vasen, auf dieses Gerät gestellt werden. Auf dieses Gerät dürfen keine offenen Feuerquellen (wie z. B. brennende Kerzen) gestellt werden.

4. Versuchen Sie niemals, Eingriffe, Änderungen oder Reparaturen vorzunehmen,

die nicht ausdrücklich in dieser Anleitung beschrieben sind. Wenden Sie sich an Ihren autorisierten Kundendienst oder an qualifiziertes Personal, wenn einer der folgenden Fälle eintritt: - Das Gerät funktioniert nicht (oder in anomaler Weise). - Das Netzkabel wurde beschädigt. - Gegenstände oder Flüssigkeiten sind in das Gerät eingedrungen. - Das Produkt wurde einem starken Stoß ausgesetzt.

5. Wenn das Produkt über einen längeren Zeitraum nicht verwendet wird, ziehen

Sie das Netzkabel ab.

6. Wenn dieses Produkt anfängt, seltsame Gerüche oder Rauch abzugeben,

schalten Sie es sofort aus und ziehen Sie das Netzkabel ab

7. Schließen Sie dieses Produkt nicht an nicht vorgesehene Geräte oder Zubehörteile

an. Verwenden Sie für eine hängende Installation nur die dafür vorgesehenen Verankerungspunkte und versuchen Sie nicht, dieses Produkt mit Hilfe von ungeeigneten oder nicht für diesen Zweck vorgesehenen Elementen aufzuhängen. Überprüfen Sie auch die Eignung der Auflagefläche, an der das Produkt verankert wird (Wand, Decke, Struktur usw.), sowie die zur Befestigung verwendeten Komponenten (Schraubanker, Schrauben, Dübel, nicht von RCF gelieferte Halterungen usw.), die die Sicherheit des Systems / der Installation auf Dauer gewährleisten müssen, auch unter Berücksichtigung der vom Produkt abgegebenen Vibrationen Um die Gefahr herabfallender Geräte zu vermeiden, dürfen nicht mehrere Geräte dieses Produkts gestapelt werden, es sei denn, diese Möglichkeit ist im Benutzerhandbuch angegeben.

8. RCF S.p.A. empfiehlt dringend, dieses Produkt nur von professionellen,

qualifizierten Installateuren (oder spezialisierten Firmen) installieren zu lassen, die eine korrekte Installation gewährleisten und diese gemäß den geltenden Vorschriften zertifizieren können. Das gesamte Audiosystem muss den geltenden Normen und Vorschriften für elektrische Anlagen entsprechen.

9. Stative und Transport

Das Gerät darf nur auf den vom Hersteller empfohlenen Stativen, Rollwagen und ggf. Trolleys verwendet werden. Das Gerät / das Stativ / der Wagen / die Karre müssen mit äußerster Vorsicht bewegt werden. Plötzliches Anhalten, übermäßige Schubkraft und unebene Böden können zum Umkippen führen. Niemals kippen.

10. Bei der Installation eines professionellen Audiosystems sind zahlreiche

mechanische und elektrische Faktoren zu berücksichtigen (zusätzlich zu den rein akustischen Faktoren, wie Schalldruck, Abstrahlwinkel, Frequenzgang usw.).

Die Exposition gegenüber hohen Schallpegeln kann zu dauerhaftem Hörverlust führen. Der Schalldruckpegel, der zu Hörverlust führt, ist von Person zu Person unterschiedlich und hängt von der Dauer der Exposition ab. Um eine potenziell gefährliche Exposition gegenüber hohen Schalldruckpegeln zu vermeiden, sollte jeder, der diesen Pegeln ausgesetzt ist, angemessene Schutzvorrichtungen verwenden. Bei der Verwendung eines Lautsprechers, der hohe Schallpegel erzeugen kann, ist es daher notwendig, Ohrstöpsel oder schützende Ohrhörer zu tragen. Den maximalen Schalldruckpegel entnehmen Sie bitte den technischen Daten im Handbuch

VORSICHTSMASSNAHMEN FÜR DEN BETRIEB

- Stellen Sie dieses Produkt weit entfernt von Wärmequellen auf und sorgen Sie immer für eine ausreichende Luftzirkulation um das Produkt. - Überlasten Sie das Produkt nicht über einen längeren Zeitraum. - Üben Sie keine Gewalt auf die Bedienelemente (Tasten, Knöpfe usw.) aus. - Verwenden Sie keine Lösungsmittel, Alkohol, Benzol oder andere flüchtige Substanzen zur Reinigung der äußeren Teile dieses Produkts.

1. SICHERHEITSHINWEISE UND ALLGEMEINE INFORMATIONEN29

1. SICHERHEITSHINWEISE UND ALLGEMEINE INFORMATIONEN

WICHTIGE HINWEISEUm das Auftreten von Störungen auf Signalkabeln zu vermeiden, verwenden Sie nur geschirmte Kabel und legen Sie diese nicht in der Nähe von: - Geräten, die elektromagnetische Felder mit hoher Intensität erzeugen - Stromleitungen - Lautsprecherkabel WARNUNG! VORSICHT! Um die Gefahr eines Brandes oder elektrischen Schlages zu vermeiden, setzen Sie dieses Produkt niemals Regen oder Feuchtigkeit aus. WARNUNG! Um einen elektrischen Schlag zu vermeiden, schließen Sie das Gerät nicht an das Stromnetz an, wenn das Gitter entfernt ist. WARNUNG! Um das Risiko eines elektrischen Schlags zu verringern, zerlegen Sie dieses Produkt nicht, wenn Sie nicht qualifiziert sind. Überlassen Sie die Wartung qualifiziertem Servicepersonal.personnel.

KORREKTE ENTSORGUNG DIESES PRODUKTS

Dieses Produkt sollte bei einer autorisierten Sammelstelle für Recycling von Elektro- und Elektronik-Altgeräten (EEE) abgegeben werden. Unsachgemäßer Umgang mit dieser Art von Abfall kann möglicherweise negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Gleichzeitig trägt Ihre Mitarbeit bei der der korrekten Entsorgung dieses Produkts zur effektiven Nutzung der natürlichen Ressourcen bei. Für weitere Informationen darüber, wo Sie Ihre Altgeräte zum Recycling abgeben können, wenden Sie sich bitte an Ihre örtliche Stadtverwaltung, Abfallbehörde oder Ihren Hausmüllentsorgungsdienst.

Um eine lange Lebensdauer zu gewährleisten, sollte dieses Produkt unter Beachtung der folgenden Ratschläge verwendet werden: - Wenn das Produkt im Freien aufgestellt werden soll, stellen Sie sicher, dass es unter einer Abdeckung steht und vor Regen und Feuchtigkeit geschützt ist. - Wenn das Produkt in einer kalten Umgebung verwendet werden soll, wärmen Sie die Schwingspulen langsam auf, indem Sie etwa 15 Minuten lang ein Signal mit niedrigem Pegel abspielen, bevor Sie Signale mit hoher Leistung senden. - Reinigen Sie die Außenflächen des Lautsprechers immer mit einem trockenen Tuch, und zwar immer bei ausgeschaltetem Gerät. ACHTUNG: Verwenden Sie keine Reinigungsmittel oder Scheuermittel, um eine Beschädigung der Außenflächen zu vermeiden. WARNUNG! VORSICHT! Führen Sie bei Aktivlautsprechern die Reinigung nur bei ausgeschaltetem Gerät durch. RCF S.p.A. behält sich das Recht vor, ohne vorherige Ankündigung Änderungen vorzunehmen, um Fehler und / oder Auslassungen zu korrigieren. Beachten Sie immer die neueste Version des Handbuchs auf www.rcf.it.30

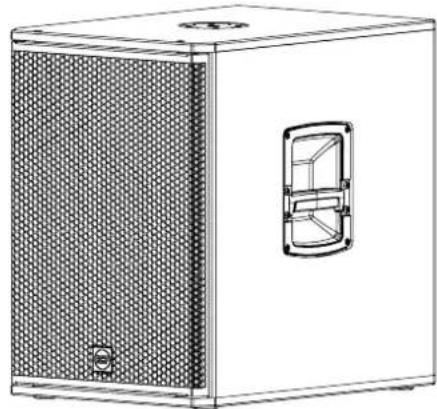

SUB 15-AX und 18-AX sind mobile, aktive 15- und 18-Zoll-Hochleistungssubwoofer für Live-Sound-Anwendungen mit leistungsstarker Signalverarbeitung, einem Farb-Touchpanel und Fernbedienbarkeit über Bluetooth®. Die Kombination aus hochwertigen Schallwandlern und leistungsfähigen Class-D-Endstufen liefert Schalldruckpegel bis zu 133 dB bzw. 135 dB bei eindrucksvollem Headroom und eignet sich perfekt für mittelgroße Veranstaltungsorte und mobile Anwendungen. Entwickelt als ideale Ergänzung für Lautsprecher mit 10-, 12- und 15-Zoll-Tieftönern. SUB 15-AX und 18-AX integrieren das Lautsprechermanagement zentral im Subwoofer und bieten Stereo-Frequenzweichen, 8-Band-EQs, Routing, Delays und abrufbare Frequenzweichen-Presets. Das robuste, langlebige Holzgehäuse mit kratzfestem Polyurea-Lack lässt sich leicht tragen und ermöglicht einen sicheren Aufbau, auch in Nieren-Konfiguration.

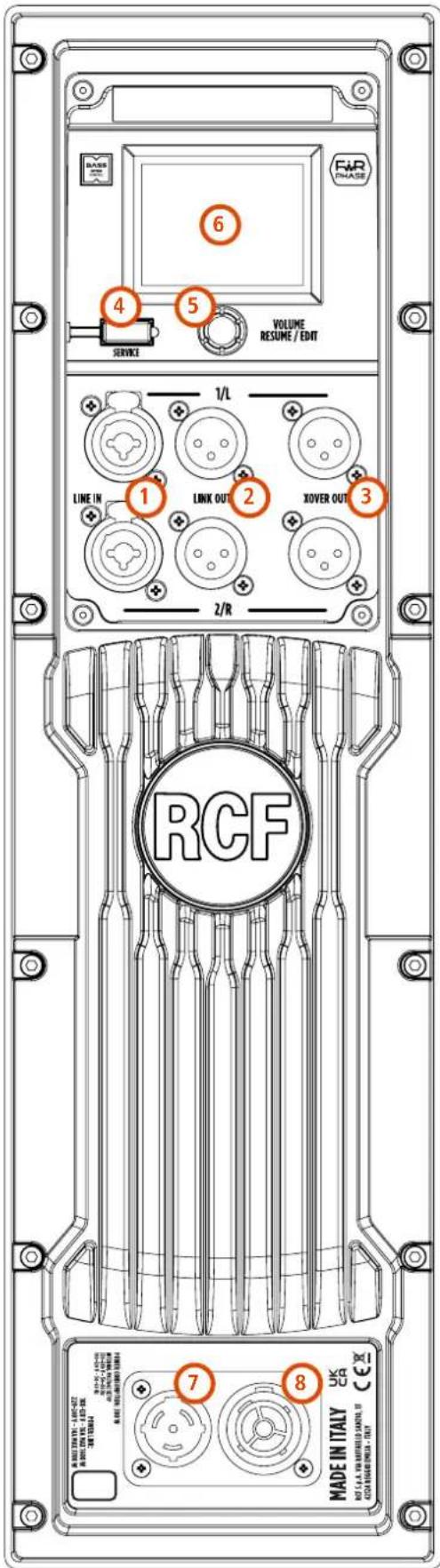

LINE IN EINGÄNGE XLR/KLINKE-KOMBI (SYM/ASYM) Zwei XLR/Klinke- Kombibuchsen. Symmetrische XLR- oder Klinkenbuchsen (TRS) mit Line-Pegel. Weitere Informationen finden Sie im SUB 15/18-AX Referenzhandbuch.

LINK OUT XLR-SIGNALAUSGANG (MALE) Symmetrische XLR-Ausgänge. Direkte Verbindung mit den Eingängen 1 und 2. An diese Ausgänge können Sie zusätzliche Lautsprecher anschließen, um diese mit den Signalen zu versorgen, die an den Eingängen 1 und 2 anliegen.

XOVER XLR-SIGNALAUSGANG (MALE) Symmetrischer XLR-Ausgang. Über diese Ausgänge können Sie ein Paar RCF-Satellitenlautsprecher versorgen, indem Sie - über den Touchscreen und den Drehgeber oder über die RCF LiveRemote App - das entsprechende Preset aus der vorhandenen Preset-Liste auswählen.

SERVICE Micro-USB-Port, wird ausschließlich für Firmware-Updates verwendet.

VOLUME - RESUME / EDIT DREHGEBER Wenn sich der Touchscreen im Standby-Modus befindet oder die Startseite anzeigt, steuert der Drehgeber die Lautsprecherlautstärke. Drücken Sie im Standby-Modus auf den Drehgeber, um den Touchscreen wieder zu aktivieren und die Startseite anzuzeigen. Zu diesem Zeitpunkt ist der Drehgeber der Gesamtlautstärke zugewiesen. Um andere Parameter einzustellen, wählen Sie diese über den Touchscreen aus.

DISPLAY Der kapazitive 2,4-Zoll-Touchscreen ermöglicht in Verbindung mit dem Drehgeber die Steuerung aller Lautsprecherfunktionen. Berühren Sie einen Parameter auf dem Touchscreen, um ihn auszuwählen. Drehen Sie zum Einstellen am Drehgeber. Weitere Informationen finden Sie im SUB 15/18-AX Referenzhandbuch, das Sie auf der Produktseite auf der RCF-Website herunterladen können.

POWERCON-EINGANG IP-zertifizierter PowerCON TRUE1 TOP Netzanschluss.

POWERCON-AUSGANG Hier wird die Netzspannung an einen anderen Lautsprecher weitergeleitet. Netzanschluss: 100 - 120 V~ max. 1600 W l 200 - 240V~ max. 3300 W. WARNUNG! VORSICHT! Der Anschluss von Lautsprechern sollte nur von qualifiziertem und erfahrenem Personal vorgenommen werden, das über das technische Know-how verfügt oder ausreichend spezifische Anweisungen hat (um sicherzustellen, dass die Anschlüsse korrekt ausgeführt werden), um jegliche Gefahr zu vermeiden. Schließen Sie Lautsprecher nicht bei eingeschaltetem Verstärker an, um die Gefahr eines elektrischen Schlages zu vermeiden. Überprüfen Sie vor dem Einschalten der Anlage alle Anschlüsse und stellen Sie sicher, dass es keine versehentlichen Kurzschlüsse gibt. Die gesamte Beschallungsanlage muss in Übereinstimmung mit den geltenden örtlichen Gesetzen und Vorschriften für elektrische Anlagen konzipiert und installiert werden.

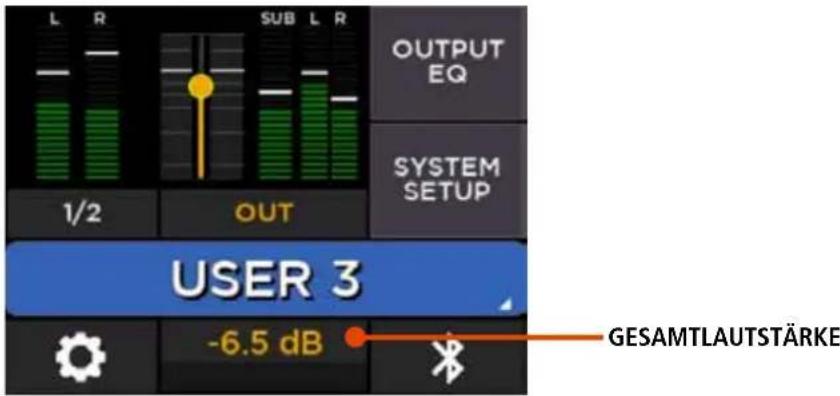

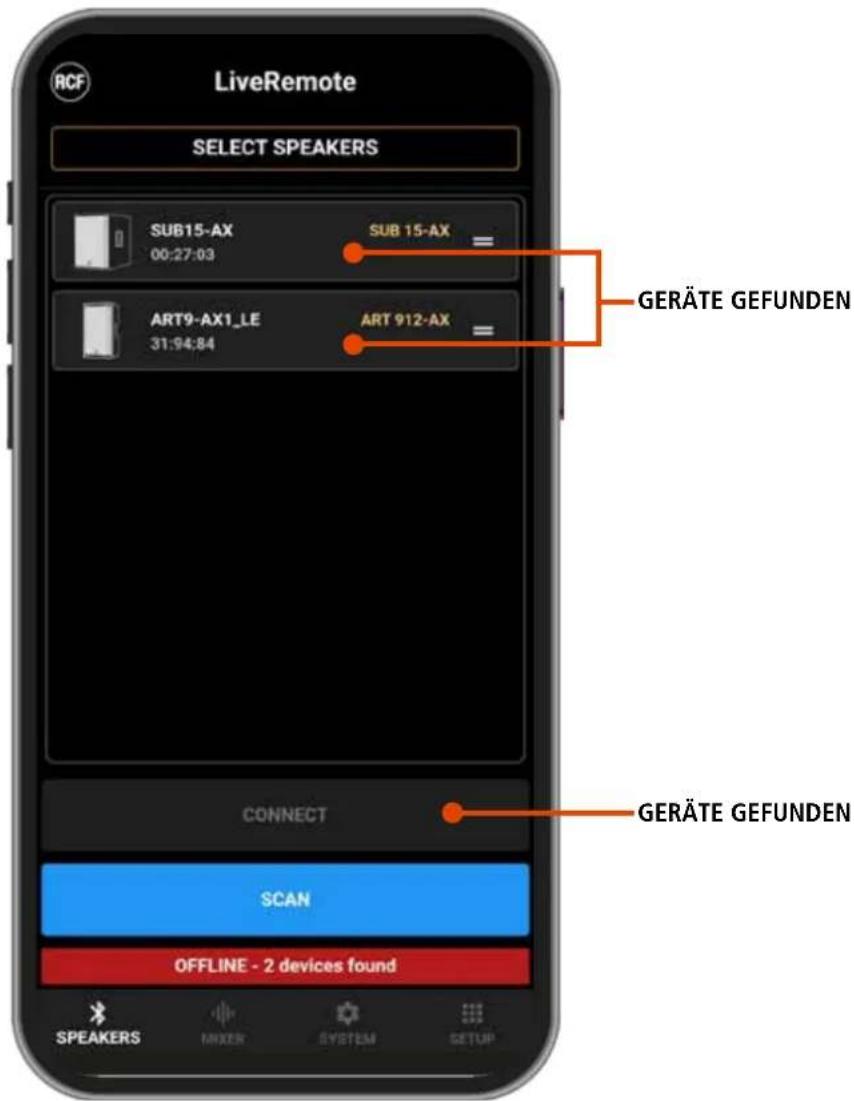

Der MAIN-Pegel wird mit dem Drehgeber eingestellt. Er wird in dB im unteren/mittleren Bereich des Bildschirms angezeigt. Bitte beachten Sie, dass es keinen Eingangspegelregler gibt. Eine detaillierte Beschreibung aller anpassbaren Parameter finden Sie im Referenzhandbuch, das auf der Produktseite unter www.rcf.it zum Download verfügbar ist. Alle Funktionen des SUB 15/18-AX können über Bluetooth LE mit der LiveRemote App für iOS und Android ferngesteuert werden. Diese App erkennt mehrere RCF-Produkte mit einer kompatiblen Bluetooth-Schnittstelle. Die Verbindung mit dem gewünschten SUB 15/18-AX erfolgt direkt in der App über den Tab SPEAKERS. Sie können einen SCAN durchführen, der alle Geräte in Reichweite auflistet. Dieser Vorgang dauert normalerweise maximal 10 Sekunden. SUB 15/18-AX Startbildschirm auf dem Display Sie können die gewünschten Lautsprecher auswählen, ohne auf den Abschluss des SCANs zu warten. Drücken Sie nach der Auswahl auf CONNECT, um die Verbindung abzuschließen. GESAMTLAUTSTÄRKE

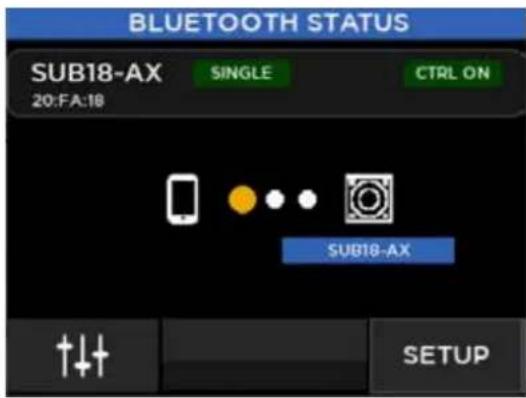

Wenn Sie auf dem Touchscreen des SUB 15/18-AX die untere rechte Taste drücken, wird die Bluetooth-Statusseite angezeigt, die den Verbindungsstatus und den aktuellen Lautsprechernamen enthält. Auf dieser Seite ist keine Aktion erforderlich, um den Verbindungsvorgang abzuschließen.

Auf der Rückseite finden Sie alle Bedienelemente, Signal- und Stromanschlüsse. Überprüfen Sie zunächst das auf der Rückseite angebrachte Spannungsschild (115 Volt oder 230 Volt). Das Etikett zeigt die richtige Spannung an. Wenn Sie eine falsche Spannung auf dem Etikett lesen oder das Etikett gar nicht finden können, rufen Sie bitte Ihren Händler oder eine autorisierte RCF-SERVICE-ZENTRALE an, bevor Sie den Lautsprecher anschließen. Diese Überprüfung vermeidet Schäden. Falls Sie die Spannung ändern müssen, wenden Sie sich bitte an Ihren Händler oder eine autorisierte RCF-Kundendienststelle. Dieser Vorgang erfordert den Austausch der Sicherung und ist einer RCF-KUNDENDIENSTSTELLE vorbehalten.

VOR DEM EINSCHALTEN DES LAUTSPRECHERS

Sie können nun das Stromkabel und das Signalkabel anschließen. Vergewissern Sie sich vor dem Einschalten des Lautsprechers, dass der Lautstärkeregler auf dem Mindestpegel steht (auch am Mischpultausgang). Es ist wichtig, dass der Mixer bereits eingeschaltet ist, bevor Sie den Lautsprecher einschalten. Dadurch werden Schäden am Lautsprecher und laute “Stöße” durch das Einschalten von Teilen der Audiokette vermieden. Es ist eine gute Praxis, die Lautsprecher immer als letztes einzuschalten und sie sofort nach der Benutzung wieder auszuschalten. Sie können nun den Lautsprecher einschalten und den Lautstärkeregler auf einen angemessenen Pegel einstellen. SCHUTZSCHALTUNGEN Die Lautsprecher der Serie SUB sind mit einem kompletten System von Schutzschaltungen ausgestattet. Die Schaltungen wirken sehr sanft auf das Audiosignal ein um den Pegel zu kontrollieren und die Verzerrung auf einem akzeptablen Niveau zu halten. SPANNUNGSEINSTELLUNG (NUR RCF SERVICE CENTER) 200-240 Volt, 50 Hz (FUSE VALUE T6.3 A L 250V) 100-120 Volt, 60 Hz (FUSE VALUE T6.3 A L 250V) Die Anschlüsse müssen nach den von der AES (Audio Engineering Society) festgelegten Standards verdrahtet werden. XLR STECKER Symmetrische Verdrahtung BUCHSE XLR-STECKER Symmetrische Verdrahtung

6. FEHLERBESEITIGUNG

DER LAUTSPRECHER SCHALTET SICH NICHT EIN

Vergewissern Sie sich, dass der Lautsprecher eingeschaltet und an eine funktionierende Steckdose (AC) angeschlossen ist. DER LAUTSPRECHER IST AN EINE FUNKTIONIERENDE STECKDOSE ANGESCHLOSSEN, LÄSST SICH ABER NICHT EINSCHALTEN Vergewissern Sie sich, dass das Netzkabel intakt und richtig angeschlossen ist. DER LAUTSPRECHER IST EINGESCHALTET, GIBT ABER KEINEN TON AB Prüfen Sie, ob die Signalquelle richtig eingestellt ist und die Signalkabel nicht beschädigt sind.. DER TON VERZERRT IST UND DIE ÜBERLAST-LED BLINKT HÄUFIG Drehen Sie den Ausgangspegel des Mischers herunter. DER TON IST SEHR LEISE UND ZISCHEND Der Ausgangspegel des Mischers ist möglicherweise zu niedrig. DER TON ZISCHT AUCH BEI RICHTIGER VERSTÄRKUNG UND LAUTSTÄRKE Die Quelle sendet möglicherweise ein minderwertiges oder verrauschtes Signal

BRUMM- ODER SUMMGERÄUSCHE

Überprüfen Sie die AC-Erdung und alle Geräte, die an das Mischpult angeschlossen sind, einschließlich Kabel und Stecker. WARNUNG! Um das Risiko eines elektrischen Schlags zu verringern, zerlegen Sie dieses Produkt nicht, wenn Sie nicht qualifiziert sind. Überlassen Sie die Wartung qualifiziertem Servicepersonal.36
