BEDIENUNGSANLEITUNG MX 9504 RCF

• DXT 9000
  EVAKUIERUNGS- / RUFANLAGE
• MX 9502 - MX 9504
  HAUPTANLAGEN MIT VERSTÄRKERN

SICHERHEITSVORKEHRUNGEN

HINWEISE ÜBER AUDIOSIGNALKABEL

DXT 9000 SYSTEMBESCHREIBUNG

MX 9502 – BESCHREIBUNG MX 9504 HAUPTANLAGE

19-ZOLL-RACK-INSTALLATION

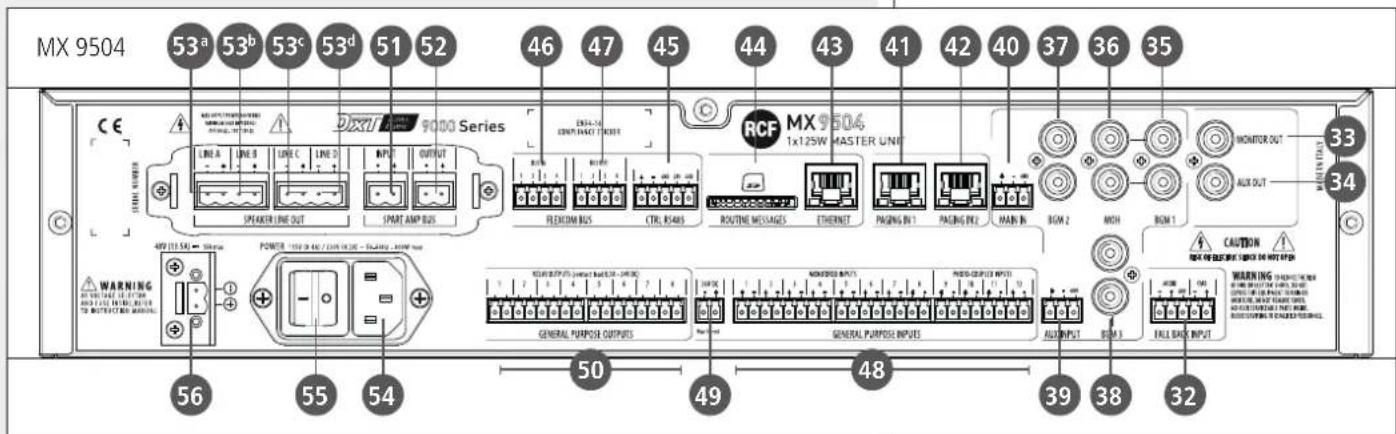

FRONTPLATTE

RÜCKPLATTE

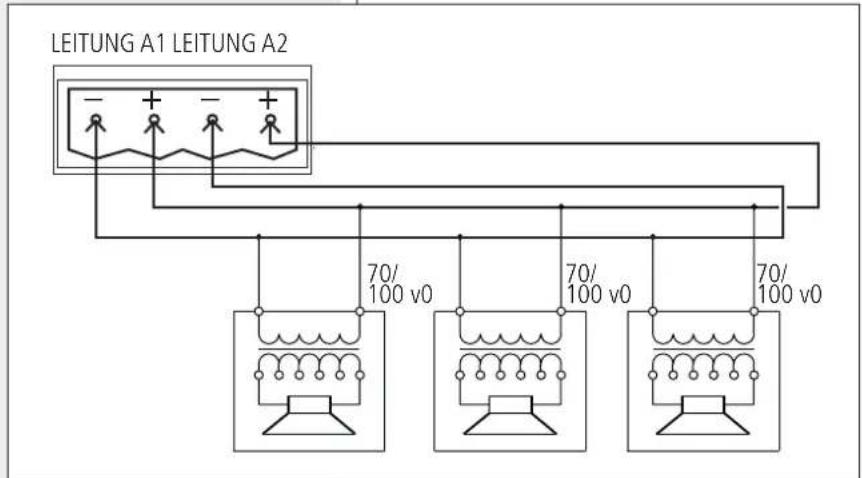

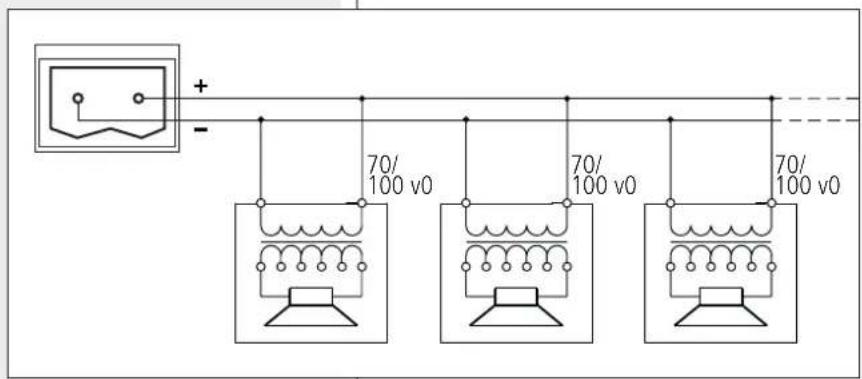

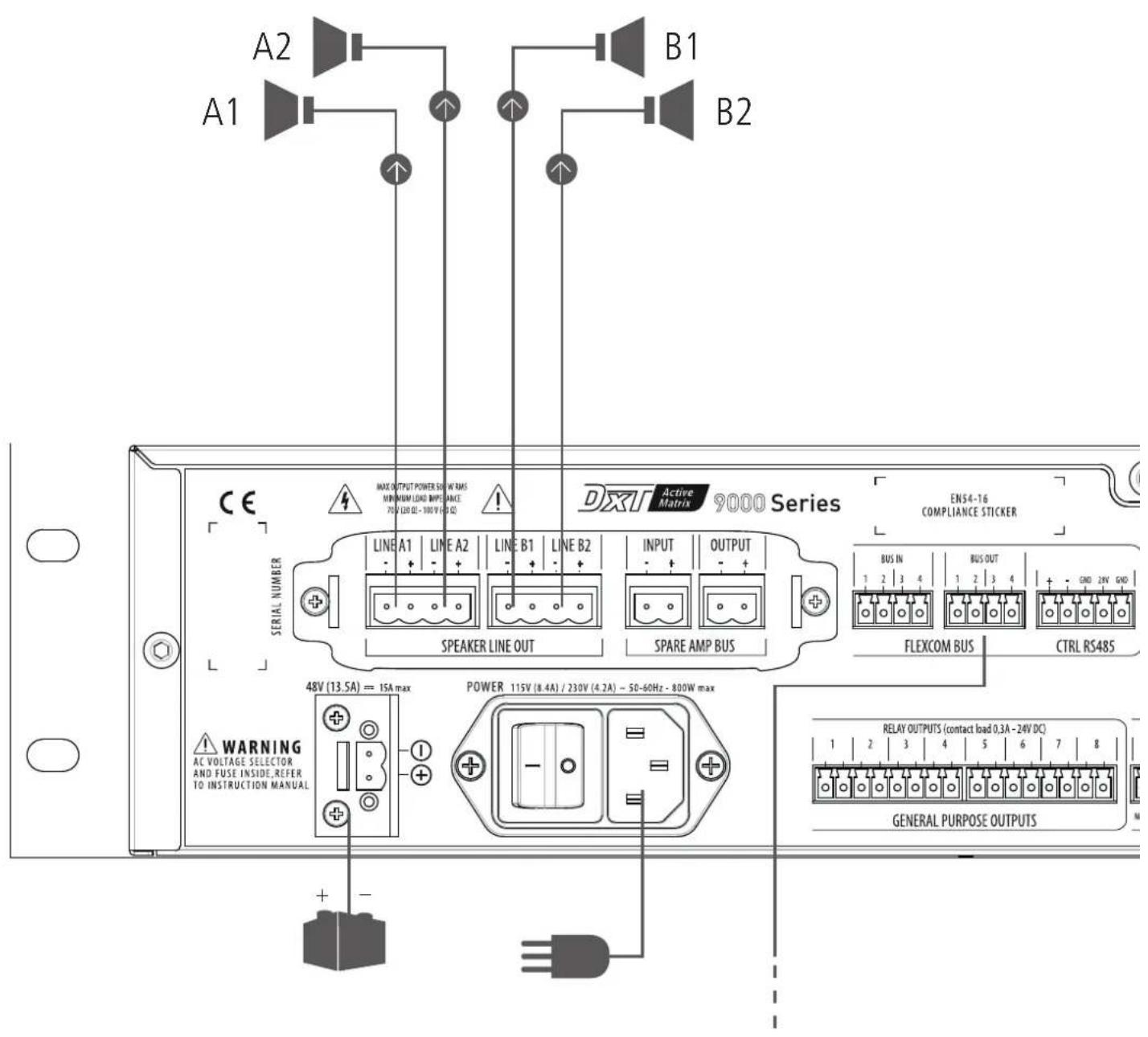

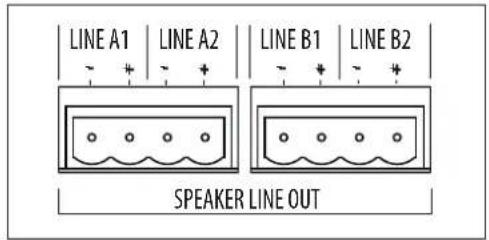

LAUTSPRECHERANSCHLUSS

HAUPTMENÜ UND ZUGANGSEBENEN

EREIGNISMENÜ

MENÜ DISABLE-SURV (ÜBERWACHUNG DEAKTIVIEREN)

MENÜ AUDIO SET (AUDIO-EINSTELLUNGEN)

• AUDIO SET > UNTERMENÜ INPUTS
• AUDIO SET > UNTERMENÜ OUTPUTS
• AUDIO SET > UNTERMENÜ MP3 & MONIT
• AUDIO SET > UNTERMENÜ ROUTN PROG
• AUDIO SET > UNTERMENÜ RTNG & PRST
• AUDIO SET > UNTERMENÜ ZONE VOL

INFO-MENÜ

MENÜ SYS LOG (SYSTEMPROTOKOLL)

ANZEIGE TEXTNACHRICHTEN

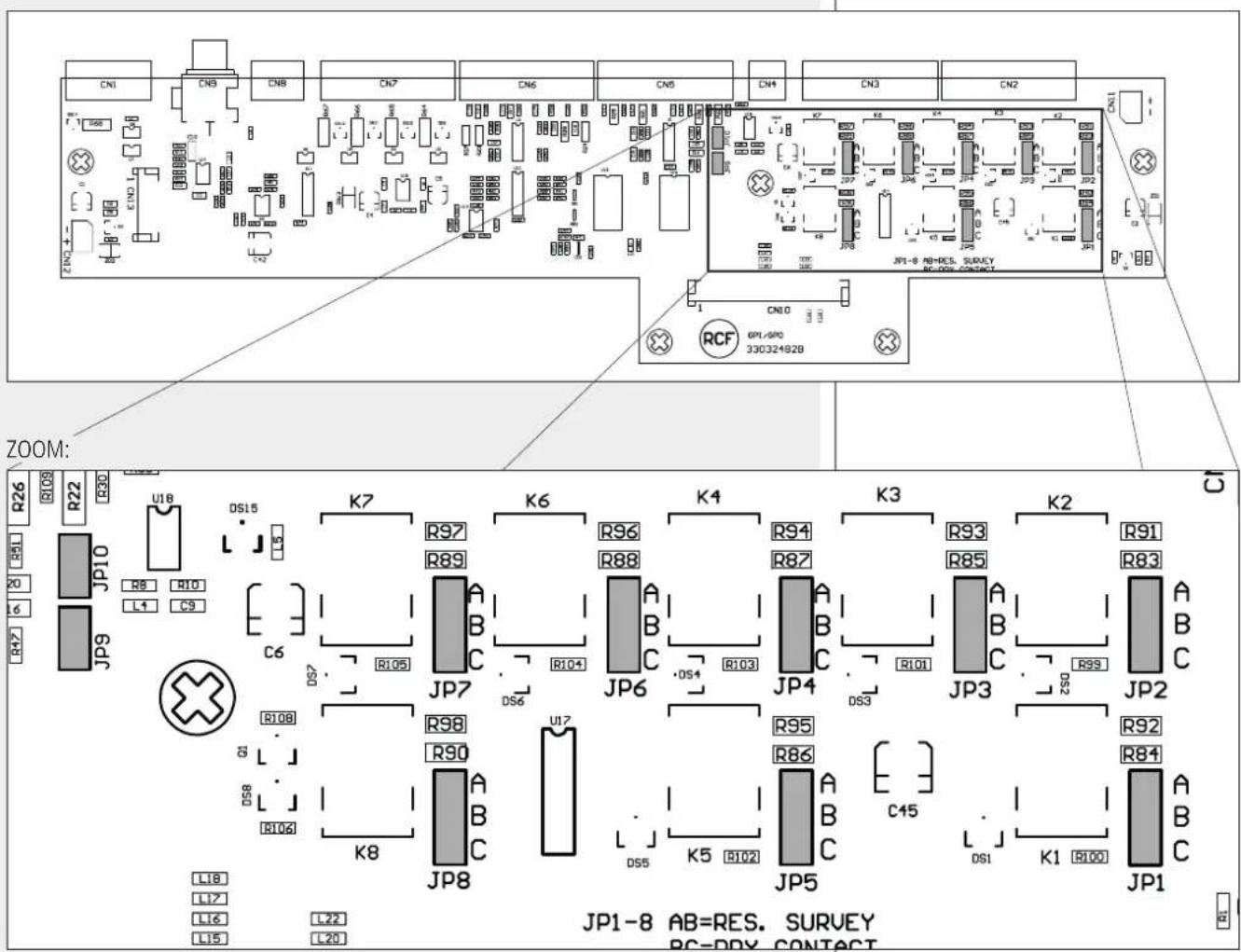

INTERNE JUMPER-EINSTELLUNGEN

ANSCHLUSSBEISPIEL

ANLEITUNG ZUR IMPEDANZMESSUNG

LAUTSPRECHERLEITUNG

TECHNISCHE DATEN

ANHANG

SICHERHEITSVORKEHRUNGEN

WICHTIG

Bevor Sie dieses Produkt anschließen und verwenden, lesen Sie dieses Bedienungshandbuch sorgfältig und bewahren Sie es zum Nachschlagen in der Zukunft auf.

Das Handbuch gilt als Bestandteil dieses Produkts, und bei einem Besitzwechsel muss es als Referenz für die korrekte Installation und Verwendung sowie für die Sicherheitsvorkehrungen weitergegeben werden.

RCF S.p.A. übernimmt keine Verantwortung für die unkorrekte Installation und / oder Verwendung dieses Produkts.

WARNUNG: Um das Risiko eines Brandes oder eines Stromschlags zu vermeiden, darf dieses Produkt keinesfalls Regen oder Feuchtigkeit ausgesetzt werden.

Dieses Gerät ist nur für den Gebrauch im Innenbereich gedacht.

SICHERHEITSVORKEHRUNGEN

1. Alle Vorkehrungen, insbesondere die Sicherheitsmaßnahmen, sind besonders aufmerksam zu lesen, da sie wichtige Informationen enthalten.

2.1 PRIMÄRE STROMVERSORGUNG VOM NETZ

• Die Netzspannung ist so hoch, dass das Risiko eines Stromtods besteht: Das Produkt darf keinesfalls installiert oder angeschlossen werden, wenn das Stromkabel eingesteckt ist.
• Vor dem Einschalten stellen Sie sicher, dass alle Anschlüsse korrekt vorgenommen wurden und dass die Netzspannung der Spannung entspricht, die auf dem Typenschild an der Anlage angegeben ist, und falls dies nicht der Fall ist, wenden Sie sich bitte an Ihren RCF-Händler.
• Dieses Gerät kann nur an TT- oder TN-Erdungsanordnungen angeschlossen werden.
• Die Metallteile der Anlage werden mit einem Stromkabel geerdet. Ein Gerät mit der Bauweise KLASSE I ist an eine Netzsteckdose mit einer Schutzerdverbindung anzuschließen.
• Dieses Gerät ist an eine Einrichtung anzuschließen, die mit einer Schutzvorrichtung gegen Erdfehler versehen ist und für den Typ und die Leistung der installierten Leitung entsprechend bemessen ist (RCD).
• Das Stromkabel ist gegen Beschädigungen zu schützen. Stellen Sie sicher, dass es so positioniert ist, dass ein Darauftreten oder Quetschen durch Objekte nicht möglich ist.
• Um das Risiko eines Stromschlags zu vermeiden, darf das Produkt keinesfalls geöffnet werden: Es sind keine Teile im Inneren vorhanden, zu denen der Nutzer Zugang benötigt.
• Der Netzstecker wird dazu verwendet, das Gerät von der Stromversorgung zu trennen, und es muss betriebsbereit gehalten werden.

2.2 SEKUNDÄRE (NOT-) STROMVERSORGUNG ÜBER BATTERIEN

• Die Betriebsspannung des Geräts ist 48 V GS (deshalb ist es notwendig, mehrere Batterien in einer Reihenschaltung anzuschließen, die eine geringere Nennspannung haben, zum Beispiel: 4 x 12 V, 2 x 24 V).
• Verwenden Sie stets wiederaufladbare Batterien, die nach der maximal möglichen Last ausgewählt werden müssen.
• Prüfen Sie, ob die Polarität der Batterien korrekt.

- Die Batterien dürfen NICHT kurzgeschlossen werden (d.h. Verbinden der 2 gegensätzlichen Pole mit Metalldrähten).

- The 48 V dc Der Netzstecker wird dazu verwendet, das Gerät von der Stromversorgung zu trennen, und es muss betriebsbereit gehalten werden.

- The 48 V dc Spannungsversorgung bedeutet trotzdem nicht, dass keine gefährlichen Spannungen im Inneren des Geräts vorhanden sind.

- Entsorgen Sie leere Batterien entsprechend den Gesetzen Ihres Landes zu Ökologie und Umwelt.

1. Stellen Sie sicher, dass keine Objekt oder Flüssigkeiten in das Produkt gelangen können, da dies einen Kurzschluss verursachen könnte.

Dieses Gerät darf weder Tropfen noch Spritzern ausgesetzt sein.

Es dürfen keine mit einer Flüssigkeit gefüllten Objekte (wie Vasen) und keine offenen Flammen (wie brennende Kerzen) auf das Gerät gestellt werden.

1. Versuchen Sie keinesfalls, Abläufe, Änderungen oder Reparaturen durchzuführen, die nicht ausdrücklich in diesem Handbuch beschrieben sind.

Kontaktieren Sie Ihr befugtes Service-Center oder qualifiziertes Personal, falls einer der folgenden Fälle eintritt:

- Das Produkt funktioniert nicht (oder funktioniert nur auf unnormale Weise).

- Das Netzkabel ist beschädigt.

- Objekte oder Flüssigkeiten sind in das Produkt gelangt.

- Das Produkt wurde einem schweren Aufprall ausgesetzt.

1. Wenn das Produkt für einen längeren Zeitraum nicht benutzt wird, dann sind das Netzkabel und die Batterien von der Stromversorgung zu trennen.

WICHTIG

WARNUNG

1. Wenn vom Produkt ein ungewöhnlicher Geruch oder Rauch ausgeht, ist es sofort auszuschalten und das Stromkabel und die Batterien sind zu trennen.

2. Die mit dem Symbol markierten Klemmen stehen unter GEFÄHRLICHER SPANNUNG und ihr Anschluss muss von einer EINGEWIESENEN PERSON erfolgen oder es sind konfektionierte Kabel zu verwenden.

3. Verbinden Sie dieses Produkt nicht mit Zubehörteilen oder Geräten, die dafür nicht vorgesehen sind. Für eine Hängeinstallation dürfen nur die speziell vorgesehenen Ankerpunkte verwendet werden und das Produkt darf nicht mit ungeeigneten oder für diesen Zweck vorgesehenen Befestigungselementen aufgehängt werden.

Prüfen Sie außerdem die Eignung der Montagefläche (Wand, Decke, Konstruktion usw.) und die Komponenten, die für die Befestigung benötigt werden (Dübel, Schrauben, Halterungen, die nicht von RCF geliefert werden usw.), die die Sicherheit des Systems / der Installation im Lauf der Zeit garantieren müssen, beispielsweise auch unter Berücksichtigung von mechanischen Schwingungen, die üblicherweise von Messwandlern erzeugt werden.

Um das Risiko zu vermeiden, dass Geräte herunterfallen, stapeln Sie Geräte nicht aufeinander, es sei denn dass diese Möglichkeit im Benutzerhandbuch vorgesehen ist.

1. RCF S.p.A. empfiehlt stark, dieses Produkt nur von professionell qualifizierten Monteuren (oder Spezialfirmen) installieren zu lassen, die die korrekte Installation gewährleisten und nach den geltenden Vorschriften zertifizieren können.

Das ganze Audiosystem muss den geltenden Normen und Vorschriften bezüglich der elektrischen Systeme entsprechen.

1. Aufsätze und Wagen

Das Gerät sollte nur auf Wagen oder Aufsätzen verwendet werden, falls erforderlich, die vom Hersteller empfohlen werden. Das Gerät / der Aufsatz / der Wagen ist mit extremer Vorsicht zu bewegen.

Plötzliche Unterbrechungen, übermäßige Schubkraft und unebene Böden können dazu führen, dass die Baugruppe umkippt.

1. Es sind mechanische und elektrische Faktoren zu berücksichtigen, wenn ein professionelles Audiosystem installiert wird (zusätzlich zu den strikt akustischen Anforderungen wie Schalldruck, Erfassungswinkel, Frequenzgang).

2. Gehörverlust

Die Einwirkung von hohen Schallpegeln kann zu einem dauerhaften Gehörverlust führen.

Der akustische Druckpegel, der zu einem Gehörverlust führt, unterscheidet sich von Person zu Person und hängt von der Dauer der Einwirkung ab.

Um die potentiell gefährliche Einwirkung von hohen akustischen Druckpegeln zu vermeiden, sollte jeder, der diesen Pegeln ausgesetzt ist, entsprechende Schutzvorrichtungen verwenden.

Wenn ein Messumformer verwendet wird, der hohe Schallpegel produzieren kann, ist es daher erforderlich, Ohrenstöpsel oder schützende Kopfhörer zu tragen.

Sehen Sie die technischen Daten in den Benutzerhandbüchern für die Lautsprecher, um die maximalen Schalldruckpegel zu erfahren.

1. Die Lüftungsgitter der Anlage dürfen nicht blockiert werden.

Positionieren Sie dieses Produkt entfernt von Wärmequellen und stellen Sie stets sicher, dass eine entsprechende Luftzirkulation um die Lüftungsgitter vorhanden ist.

1. Überlasten Sie die Verstärker nicht.

Prüfen Sie, dass die Verstärker nicht kurzgeschlossen sind.

1. Bei den Steuerungselementen niemals Gewalt anwenden (Tasten, Knöpfe usw.).

2. Verwenden Sie keine Lösungsmittel, Alkohol, Benzol oder andere flüchtige Substanzen für die Reinigung der Außenteile.

Verwenden Sie ein trockenes Tuch.

WARNUNG:

Jede Veränderung, die von unbefugtem Personal am Produkt und / oder dem System vorgenommen wird (in dem es installiert und konfiguriert ist, einschließlich Schrankgestell und Verkabelung) kann die CE-Kennzeichnung (Zertifizierung EN54-16: 2008) sowie die Produktgarantie ungültig machen.

HINWEISE ÜBER AUDIOSIGNALKABEL

Um das Auftreten von Geräuschen am Mikrofon / den Leitungssignalkablen zu vermeiden, verwenden Sie abgeschirmte Kabel und bringen Sie sie nicht in die Nähe von:

- Geräten, die hochintensive elektromagnetische Felder produzieren.

- Netzkabeln.

- Lautsprecherleitungen.

RCF S.P.A. BEDANKT SICH, DASS SIE DIESES PRODUKT GEKAUFT HABEN, DAS SO HERGESTELLT WURDE, DASS ZUVERLÄSSIGKEIT UND EINE HOHE LEISTUNG GEWÄHRLEISTET SIND.

DXT 9000 SYSTEMBESCHREIBUNG

Das DXT 9000 ist ein überwachtes digitales Paging-/Evakuierungssystem entsprechend EN 54-16 und ISO 7240-19, das einen vollständig skalierbaren und vielseitigen Bereich an Konfigurationen und Lösungen ermöglicht.

Es weist einen Doppelring-Topologie-Ansatz auf: Ein erster einfacher Ring für die kleinen und mittelgroßen Systeme und einen zweiten größeren Ring, der von einer Hauptanlage mit Router (MU 9186/R) unterstützt wird für größere und extra große Anwendungen, immer in Plug&Play-Ausführung und leicht konfigurierbar.

Beispielsweise kann ein kleines System konzipiert werden, indem nur eine MX 9502 / MX 9504 Hauptanlage verwendet wird, die bereit alle notwendigen Steuerungen und zwei 250 W (MX 9502) / vier 125 W (MX 9504) Stromverstärker der Klasse D (mit 100 V / 70 V Lautsprecherleitungen mit konstanter Spannung) umfasst.

Ein System, das eine höhere Ausgangsleistung oder eine größere Anzahl an Zonen erfordert, wird erzielt, wenn ein oder mehrere Systemverstärker vom Modell UP 9501 (1 x 500 W), UP 9502 (2 x 250 W) oder UP 9504 (4 x 125 W) mit der MX 9502 / MX 9504 über den speziellen Datenlink-Port RCF FLEXCOM verbunden werden.

Die MU 9186 ist ein weiteres Hauptanlagenmodell ähnlich der MX 9502 / MX 9504, jedoch ohne interne Stromverstärker.

Da es bei der Datenverkabelung möglicherweise kritische Verbindungen gibt, beispielsweise aufgrund von Kabeltyp und Kabellänge kann der RCF FLEXCOM Bus die Datenkommunikationsgeschwindigkeit an die Verkabelungseigenschaften und das verfügbare Datenband anpassen.

Es sind nur wenige Geräte notwendig, um die einfachsten und auch die komplexesten Projekte in zentraler oder dezentraler Form zu planen - egal, ob für Supermarkt oder Theater, Flughafen oder Einkaufszentrum, Fast-Food-Restaurant oder U-Bahn, Schule der Krankenhaus.

Diagnosefunktionen und Fehlermeldungen erfüllen alle Anforderungen des Evakuierungssystems.

Die Verdrahtung ist begrenzt auf ein doppelpaariges feuerfestes Kabel vom Typ J für die meisten Anschlüsse und ein vierpaariges feuerfestes Kabel vom Typ J zum Anschluss der Paging-Mikrofone.

Die Systemkonfiguration kann auf der Frontplatte der Hauptanlage (für kleine Systeme) bearbeitet werden, doch sie kann auch über einen lokalen oder fernen PC erfolgen, indem eine spezielle grafische Software für die Bedienerschnittstelle verwendet wird.

Die doppelte Stromversorgung ermöglicht sowohl den AC- als auch den DC-Betrieb.

Die Stromverstärkertechnologie der 'RCF D+ Klasse' und die eingebaute Recover-Fall-Back-Vorrichtung machen die DXT 9000 zu einem sehr sicheren und zuverlässigen System.

Jede DXT 9000 Anlage ist mit einem seriellen Port RS 485 ausgestattet, der für die speziellen systemprogrammierbaren Fernbedienungen verwendet wird. Geräte zur Geräuscherkennung funktionieren auch am RS 485 Port.

Zwei im Voraus aufgenommene Durchsagen können gleichzeitig abgespielt und von den Hauptanlagen an das DXT 9000 Netzwerk geschickt werden, die sowohl Notfalldurchsagen (an einen speziellen Speicher) als auch Routinedurchsagen (auf separaten SD-Karten) umfassen.

Ein anderer SD/USB-Anschluss wird als MP3-Player verwendet (zum Abspielen der Hintergrundmusik).

Der Ethernet-Port (an den Hauptanlagen) ermöglicht es, die gesamte Fernbedienung für das ganze System zu erhalten.

DXT 9000 Geräte haben programmierbare Logikeingänge und -ausgänge, geprüft vom System selbst oder den angeschlossenen Sicherheits-/Notfallgeräten, wie Brandmeldesysteme.

Jede Komponente hat eine eigene digitale Adresse.

DXT 9000 umfasst hochwertige digitale Komponenten, die für die professionellen RCF-Audiosysteme benutzt werden, so dass eine hohe Leistung und erzielt wird und die DXT 9000 Systeme für Installation an Orten geeignet sind, die eine sehr gute Tonreproduktion erfordern, wie Theater und Auditorien.

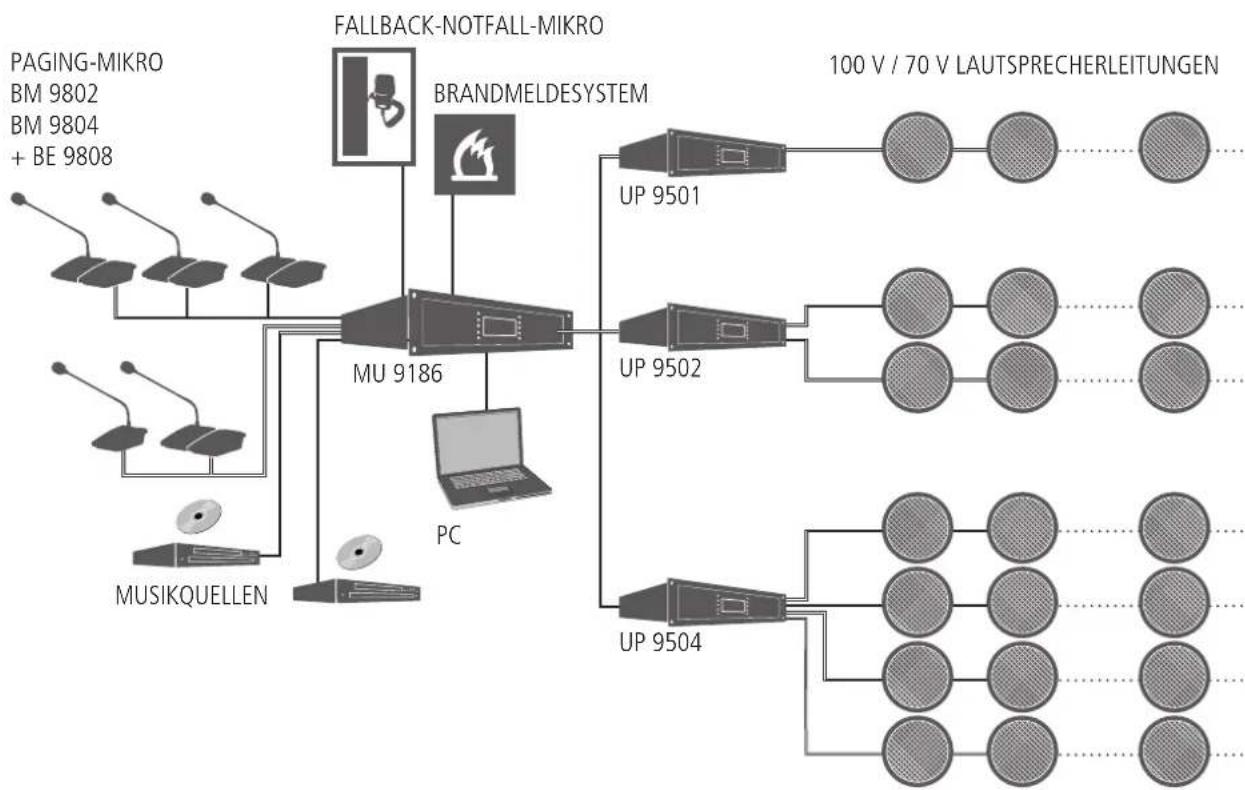

DXT 9000 SYSTEMKOMPONENTEN

• MX 9502 Hauptanlage mit zwei 250 W Verstärkern der Klasse D innen
• MX 9504 Hauptanlage mit vier 125 W Verstärkern der Klasse D innen
• MU 9186 Hauptanlage (keine Stromverstärker innen)
• MU 9186/R Hauptanlage mit Router (keine Stromverstärker innen)
• UP 9501 Anlage mit einem einzelnen 500 W Verstärker der Klasse D
• UP 9502 Anlage mit zwei 250 W Verstärkern der Klasse D
• UP 9504 Anlage mit vier 125 W Verstärkern der Klasse D
• BM 9804 Paging-Mikrofon mit Zonenauswahl
• BM 9802 Paging-Mikrofon mit Zonenauswahl über numerische Tastatur
• BE 9808 Zusätzliche 8-Zonen-Tastatur für Paging-Mikrofone
• TS 9918 Ferne Pegelsteuerung und Programmauswahl

BEISPIEL: SYSTEM MIT MX 9504 HAUPTANLAGE

BEISPIEL: SYSTEM MIT MU 9186 HAUPTANLAGE

BEISPIEL: SYSTEM MIT NETZWERK

MX 9502 und MX 9504 sind Hauptanlagen mit Audioeingängen und -ausgängen, einer Abspieleinheit für vorher aufgenommene Durchsagen, Steuerungs-/Überwachungsfunktionen, MP3-Spieler.

Das Modell MX 9502 hat zwei 250 W Verstärker (Klasse D), das Modell MX 9504 hat vier 125 W Verstärker (Klasse D).

Die Verstärkerausgänge sind für 100 V / 70 V Lautsprecherleitungen.

Die Hauptanlagen MX 9502 / MX 9504 können mehrere Lautsprecher mit niedriger Impedanz ansteuern und UP 9500 Serienverstärker direkt hinzufügen und anschließen.

Ein UP 9501 kann als 'Ersatz' eingesetzt werden, der automatisch einen defekten Verstärker der Hauptanlage ersetzt.

HAUPTMERKMALE

• Konfigurierbare digitale Matrix.
• MX 9502: zwei interne 250 W Verstärker (Klasse D).
• MX 9504: vier interne 125 W Verstärker (Klasse D).
• 100 V / 70 V Ausgänge für Lautsprecher.

• Voll überwacht wie nach den Normen EN 54-16 und ISO 7240-19.

• Die Zonenkonfiguration ist virtuel und kann nach der Systemmontage eingestellt werden.

• Zwei Buseingänge für Paging-Mikrofone.

- FALL-BACK Eingang zum Anschluss an ein unabhängiges spezielles EVAC-Paging-Mikrofon.

- Digitale Signalverarbeitung an beiden Ausgängen und Eingängen. Ein Kompressor kann in die AUX- und MAIN-Eingänge eingesteckt werden.

- Evakuierungsdurchsagen (mit Priorität) werden in einem geprüften und geschützten internen Speicher gespeichert. Zwei Durchsagen (für Evakuierung, Routinekommunikation oder Werbungsanzeigen) können gleichzeitig abgespielt werden (fur verschiedene Zonen).

- SD-Schlitz für Karten mit Routinenachrichten, die von GPI oder dem internen Timer ausgelöst werden können.

- MP3-Player (mit USB-Port und SD-Kartenschlitz) für Hintergrundmusik.

- Der analoge Audioeingang BGM1 kann alternativ durch den MP3-Player ersetzt werden und der Eingang PAGING IN 2 kann durch den AUX INPUT ersetzt werden. Dies kann durch Verwendung der Softwarevoreinstellungen erfolgen.

- Audioausgänge AUX und MONITOR.

- Grafische Benutzerschnittstelle zur Einstellung aller Systemparameter direkt von einem PC über einen USB-Port.

- Frontplattensteuerung mit LCD.

- RCF-FLEXCOM Technologie digitaler Audiobus zum Anschluss von Verstärkern (UP 9501, UP 9502, UP 9504).

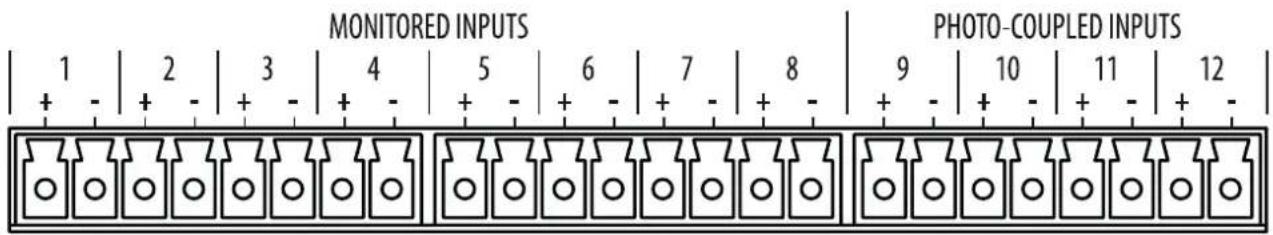

- 12 GPI Logikeingänge (8 überwacht und 4 optisch) und 8 GPO-Logikausgänge (Relais).

- Serieller Port RS 485 (Schraubklemmen) für Schnittstellen und Überwachung.

- ETHERNET-Port (RJ 45-Anschluss) für Local Area Network (LAN) Anwendungen, lokale und ferne Systemkonfiguration.

- Optionale Programmauswahl und ferne Pegelsteuerung.

- AC- und DC-Stromversorgung.

BLOCKSCHALTBILD
    subgraph_Input_Filter["Input Filter"]
        A1["LP"] --> A2["HP"]
        B1["HP"] --> A3["LP"]
    end

    subgraph_3_BAND_PARAMETRIC_EQUALIZER["3 BAND PARAMETRIC EQUALIZER"]
        C1["BAND 1"] --> C2["BAND 2"] --> C3["BAND 3"]
        D1["BAND 4"] --> D2["BAND 5"]
        E1["BAND 6"] --> E2["BAND 7"]
    end

    subgraph_GAIN["GAIN"]
        F1["×"] --> G2["×"]
        H1["×"] --> I1["×"]
    end

    subgraph_INPUT_SELECTOR["INPUT SELECTOR"]
        J1["×"] --> K1["×"]
        L1["×"] --> M1["×"]
    end

    subgraph_STORED_MESSAGE["STORED MESSAGE"]
        N1["EMERGENCY MESSAGE 1"] --> N2["EMERGENCY MESSAGE 2"] --> N3["SOLI CARD MESSAGE"]
        O1["INPUT SELECTOR"] --> P1["INPUT SELECTOR"]
        Q1["INPUT SELECTOR"] --> R1["INPUT SELECTOR"]

    end

    subgraph_BUS_GENERator["Bus Generator"]
        S1["BUS 1"] --> T1["5 BAND PARAMETRIC EQUILIZER"]
        T1 --> U1["BAND 1"] --> T2["BAND 2"] --> T3["BAND 3"] --> T4["BAND 4"] --> T5["BAND 5"]
        U1 --> V1["LIMITER"] --> W1["DELAY"] --> X1["×"]
        Y1 --> Z1["METER TONE"] --> AA1["×"]
        AB1["×"] --> AC1["×"]
        AD1["×"] --> AE1["×"]
    end

    subgraph_5_BAND_PARAMETRIC_EQUALIZER["5 BAND PARAMETRIC EQUILIZER"]
        T2["BAND 1"] --> U2["BAND 2"] --> U3["BAND 3"] --> U4["BAND 4"] --> U5["BAND 5"]
        U3 --> V2["LIMITER"] --> W2["DELAY"] --> X2["×"]
        Y2 --> Z2["×"]
        AA2["×"] --> AB2["×"]
        AB2 --> AC2["×"]
    end

    subgraph_5_BAND_PARAMETRIC_EQUALIZER_2["5 BAND PARAMETRIC EQUILIZER"]
        T3["BAND 1"] --> U3["BAND 2"] --> U4["BAND 3"] --> U5["BAND 4"] --> U6["BAND 5"]
        U4 --> V3["LIMITER"] --> W3["DELAY"] --> X3["×"]
        Y3 --> Z3["×"]
        AA3["×"] --> AB3["×"]
        AB3 --> AC3["×"]
    end

    subgraph_5_BAND_PARAMETRIC_EQUALIZER_3["5 BAND PARAMETRIC EQUALIZER"]
        T4["BAND 1"] --> U4["BAND 2"] --> U5["BAND 3"] --> U6["BAND 4"] --> U7["BAND 5"]
        U5 --> V4["LIMITER"] --> W4["DELAY"] --> X4["×"]
        Y4 --> Z4["×"]
        AA4["×"] --> AB4["×"]
        AB4 --> AC4["×"]
    end

    subgraph_3_BAND_PARAMETRIC_EQUALIZER_4["3 BAND PARAMETRIC EQUILIZER"]
        T5["BAND 1"] --> U5["BAND 2"] --> U6["BAND 3"] --> U7["BAND 4"] --> U8["BAND 5"]
        U6 --> V5["LIMITER"] --> W5["DELAY"] --> X5["×"]
        Y5 --> Z5["×"]
        AA5["×"] --> AB5["×"]
        AB5 --> AC6["×"]
    end

    subgraph_MONITOR_OUT["MONITOR OUT"]
        Z6["GAIN"] --> AA6["AUX OUT"]

    MP3 --> A
    BGM1 --> LP
    BGM2 --> LP
    BGM3 --> LP
    VOR --> HP
    MAIN_IN --> HP
    PG1 --> LP
    PG2 --> LP
    AUX_IN --> HP
    MP3 & BGM1 & BGM2 & BGM3 & VOR & MAIN_IN & PG1 & PG2 & AUX_IN & MP3 & NP
    MP3 & BGM1 & BGM2 & BGM3 & VOR & MAIN_IN & PG2 & AUX_IN & MP3 & NP

19-ZOLL-RACK-INSTALLATION

Befestigen Sie die MX 9502 / MX 9504 Hauptanlage an der Frontseite eines 19-Zoll-Rack-Schranks mit vier Schrauben.

Interne Verstärker haben eine Fremdbelüftung, die von einem Thermostat gesteuert wird, so dass die Hauptanlagen ohne Zwischenräume oder Lüftungsplatten gestapelt werden können.

Die Belüftung ist horizontal, so dass es notwendig ist, die Seiten offen zu halten.

Rack-Schränke müssen folgende Merkmale haben:

- Mindestens eine IP 30 Einstufung.

- Ein Tür mit Glas (oder ein dünnes Metallgitter), durch das die Warn- und Notfallleuchtanzeigen klar sichtbar sind (gemäß der Vorschriften).

1 SYSTEM EIN: Taste: Drücken und halten, damit die Hauptanlage eingeschaltet bleibt (wenn sie aus war). Diese Taste dient auch der Fehlerbestätigung: Drücken Sie sie, um die Fehleranzeige zu entfernen.

DIE ON-TASTE DIENT NICHT ZUM AUSSCHALTEN DER HAUPTANLAGE. UM DIE HAUPTANLAGE AUSZUSCHALTEN, STELLEN SIE SICHER, DASS DIE STROMVERSORGUNG 48 V DC POWER SUPPLY (BATTERIEN) NICHT VORHANDEN IST UND VERWENDET SIE ENTWEDER DIE ORDNUNGSGEMÄSSE SOFTWAREFUNKTION ODER DIE HAUPT STROMZUFUHR 52 SCHALTEN SIE DIE HINTERE PLATTE EIN.

2 ESC ('Escape') Taste: Drücken, um das angezeigte Menü zu verlassen.

3 Sechs Tasten zur Auswahl der jeweiligen Funktionen, die auf dem Display erscheinen.

4 STEUERUNG / AUSWAHL:

Drehschalter und Taster zur Auswahl. Drehen Sie den Schalter im Uhrzeigersinn, um im Menü nach unten zu blättern oder den ausgewählten Parameterwert zu erhöhen. Drehen Sie ihn gegen den Uhrzeigersinn, um im Menü nach oben zu blättern oder den ausgewählten Parameterwert zu verringern. Zur Auswahl drücken.

5 Display (LCD)

Nr.	BEZEICHNUNG	FARBE	ANZEIGE (BEI AUFLEUCHTEN)	WEITERE INFORMATIONEN
6	AC PWR Grün		Der Hauptstrom ist vorhanden (AC) und die jeweilige Sicherung ist intakt.	Wenn die LED ausgeschaltet ist, dann ist kein Netzstrom verfügbar (oder außerhalb des zulässigen Bereichs).
7	DC PWR Grün		48 V dc Stromversorgung ist vorhanden und die jeweilige Sicherung ist intakt.	Wenn die LED ausgeschaltet ist, dann ist 48 V dc nicht verfügbar (oder außerhalb des zulässigen Bereichs).
8	AUX PSU Grün		Die Hauptanlage ist eingeschaltet und die Ersatzstromversorgung funktioniert ordnungsgemäß.
9	SYSTEM OK Grün		Keine Fehler erkannt:Das ganze System läuft ordnungsgemäß.	Die LED leuchtet, wenn keine Fehler an einem Systemgerät erkannt werden.
10	GENERAL FAULT Gelb		Ein oder mehrere Fehler wurden erkannt, einschließlich Probleme an der Stromversorgung, deshalb kann es leuchten, auch wenn die grünen LEDs AC PWR 6 und DC PWR 7 aus sind.Die LED leuchtet, auch wenn bei einem peripheren Gerät eine Störung vorliegt.	Wenn eine Logikeingang (GPI) so eingestellt ist, dass eine ferne Fehleranzeige an einem externen Gerät erscheint, dann wird ein potentielles Problem durch die SAMMELFEHLER-LED angezeigt.
11	FALL BACK EVENT Rot		Eine Notfalldurchsage (mit höchster Priorität) ist über den FALL BACK INPUT 32 im Gang.
12	ALARM Rot		Die Evakuierungsnachricht wird aktuell abgespielt.Diese LED zeigt auch an, dass eine Nachricht von einem Mikrofon oder einer externen Quelle aktiviert als NOTFALL (GPI auf EMERG gestellt) abgespielt wird.
13	ALERT Gelb		Die Warn-Durchsage wird aktuell abgespielt. Diese LED zeigt auch das Abspielen einer Nachricht von einem Mikrofon oder einer externen Quelle an, die als ALERT aktiviert ist (GPI eingestellt auf also ALERT).
14	QUIESCENT Grün		Das Gerät ist eingeschaltet, spielt aber kein Audiosignal ab.	Es zeigt einfach einen Leerlaufzustand an, da kein Audiosignal vorhanden ist.
15	DISABLEMENT Gelb		Ein oder mehrere Geräteeingänge, -ausgänge oder Peripheriegeräte sind deaktiviert.	Diese LED leuchtet nur auf, wenn ein oder mehrere Schaltkreise und/oder Geräte für Evakuierung/Notfall deaktiviert sind. Bei einem nicht überwachten roten Paging-Mikrofon sorgt die Deaktivierung nicht dafür, dass eine LED leuchtet.
16	MESSAGE FAULT	Gelb	Fehler am Durchsagenabspielgerät der Hauptanlage.	Fehlerhafter Speicher oder Probleme am Audioweg (das interne Durchsagenabspielgerät ist nicht ordnungsgemäß mit den System-Audio-ausgängen verbunden).
17	SYSTEM FAULT Gelb	nterne Mikroprozessor-Rücksetzung.		Nach dem Neustart ist die LED ausgeschaltet, aber das Neustart-Ereignis verbleibt im Störungsprotokoll SYSTEM / FAULT LOG.
18	PWR SUPPLY FAULT	Gelb	Fehler an der Stromversorgung (interne Stromversorgung, interne Platinen oder externe Stromversorgung).	Ein Logikeingang (GPI) muss mit einem Logik-Ausgang an der externen Stromversorgungsanlage verbunden werden und auf EXTERNAL EVENT FAULT (Fehler externes Ereignis) gestellt werden Ein möglicher externer Stromversorgungsfehler wird als EXTERNAL PSU FAULT angezeigt.
19	LOCAL FAULT Gelb		Lokaler Fehler an der Hauptanlage. Diese LED leuchtet, auch wenn ein Hauptstromversorgungsfehler vorliegt. Diese LED leuchtet nur am fehlerhaften Gerät.Wenn beispielsweise eine SLAVE-Anlage fehlerhaft ist und die MASTER-Anlage ordnungsgemäß funktioniert, dann leuchtet diese LED nur an der SLAVE-Anlage, während die LED für SYSTEM FAULT17sowohl an der MASTER-Anlage als auch an den SLAVE-Anlagen leuchtet.	Wenn ein Logikeingang (GPI) so eingestellt wird, dass er einen möglichen Fehler an einem externen System signalisiert, dann wird die durch die LOCAL FAULT LED angezeigt (nur an der Anlage, wo der Logikeingang aktiviert wurde).
20	MIKROFON FAULT Gelb		Ein Notfall-Paging-Mikrofon (von denen, die an die Eingänge FALL BACK32oder PAGING 141/PAGING 242angeschlossen sind, wenn sie auf EMERGENCY in der Software gestellt sind) ist fehlerhaft.	An den SLAVE-Einheiten wird nur angezeigt, wenn die Paging-Mikrofone an den FALL BACK Eingang angeschlossen sind.
21	AMPLIFIERs FAULT Gelb		Ein oder mehrere Verstärker sind fehlerhaft.
22	SPKR CIRCUITs FAULT	Gelb	Ein oder mehrere Lautsprecher sind fehlerhaft.
23	EARTH FAULT Gelb Erdschluss Lautsprecherleitung. Erdfehler < 50 kΩ
24	COMM. PORT FAULT	Gelb	Störung Hardware / RS 485 serieller Port (für die Anbindung an ein Brandmeldesystem).	Diese Anzeige erscheint entweder bei einem defekten / kurzgeschlossenen Kabel oder einer fehlenden Datenübertragung (beispielsweise aufgrund eines beschädigten seriellen Ports) oder eines fernen nicht verfügbaren Geräts.
25	LOGIC INPUT FAULT	Gelb	GPI-Fehler.Die LED leuchtet auf, wenn der Logikeingang überwacht wird und die jeweilige Leitung offen oder kurzgeschlossen ist.	Ein Logikeingang (GPI) muss überwacht werden, wenn er an ein Brandmeldesystem angeschlossen ist (zur Aktivierung ferner, vorher erfasster Durchsagen).
26	LOGIC OUTPUT FAULT	Gelb	GPO-Fehler.Die LED leuchtet auf, wenn der Logikausgang überwacht wird und die jeweilige Leitung offen oder kurzgeschlossen ist.	Ein Logikausgang (GPO) muss überwacht werden, wenn er mit einem Brandmeldesystem verbunden ist (beispielsweise zur Signalisierung eines Audio-Systemfehlers an das Brandmeldesystem).

27 SD-Kartenschlitz MP3 Player.

SD-Karten müssen max. 16 GB haben, müssen FAT32-formatiert sein und MP3-Dateien enthalten.

28 USB-Port (Typ A) für USB Flash-Laufwerke (MP3-Player).

29 MONITOR: 6,3 mm Eingangsbuchse (TRS) für Lautsprecher.

30 PC LINK: USB-Port (Typ B) zum Anschluss an einen PC, der zur Konfiguration und Management des Systems verwendet werden kann.

31 ^a Interner Lautsprecher (Überwachung).

31 ^b Interner Summer oder Fehlerwarnung (oder Evakuierungsdurchsage im Gang). Kann stumm geschaltet werden, durch Drücken der Taste SYSTEM ON 1.

32 FALL BACK INPUT: Überwachter Audioeingang (ausgewogen, 'Leitungs'-Ebene, für abnehmbaren Anschluss) zur Verwendung für Notfalldurchsagen. Dieser Eingang kann auch bei einem Software-Crash verwendet werden.

FALL BACK INPUT

AUDIO	-	Audiosignal (kalt)
	+	Audiosignal (heiß)
	GND	Audiosignal Masse
CMD	-	Aktivierung und Überwachung von Kontakten des FALL BACK Audioeingangs.
	+

Für Überwachungszwecke sollten die zwei CMD-Kontakte normalerweise mit 24 V dc versorgt werden (Spannung, die am 24 V dc Ausgang 49 verfügbar ist. Der FALL BACK Eingangsstatus hängt vom Vorhandensein und der Polarität an den zwei CMD-Kontakten ab.

ZUSTAND Spannung an den CMD-Kontakten Beschreibung
COMMAND KO Keine Spannung Der FALL BACK EINGANG ist nicht angeschlossen
IDLE 24 V dc, direkte Polarität	Der FALL BACK EINGANG ist angeschlossen, aber nicht aktiv
ACTIVE 24 V dc, umgekehrte Polarität Der FALL BACK EINGANG ist aktiviert

33 MONITOR OUT Audioausgang (RCA-Anschluss).
34 AUX OUT Audioausgang (RCA-Anschluss).
35 BGM 1 Audioeingang (doppelter RCA-Anschluss) für ein Signal auf 'Leitungs-'Ebene (d.h. CD / MP3 Player, Tuner).
36 MOH ('Music On Hold'): Parallelausgang zum Eingang BGM 1 35, der beispielsweise mit einem Telefonsystem verbunden werden kann, um 'Music On Hold' zu erhalten.
37 BGM 2 Audioeingang (doppelter RCA-Anschluss) für ein Signal auf 'Leitungs-'Ebene (d.h. CD / MP3 Player, Tuner).
38 BGM 3 Audioeingang (doppelter RCA-Anschluss) für ein Signal auf 'Leitungs-'Ebene (d.h. CD / MP3 Player, Tuner).

DIE ZWEI KANÄLE (LINKS / RECHTS) DER STEREOSIGNALE AN DEN EINGÄNGEN BGM 1 35, BGM 2 36 UND BGM 3 38 WERDEN IN MONO IM INNEREN DES GERÄTES GEMISCHT. DIE ZWEI KANÄLE (LINKS / RECHTS) DES SIGNALS AM EINGANG BGM 1 35 WERDEN DIREKT ZUM PARALLELAUSGANG MOH 36 GESENDET, DER STEREO IST.

39 AUX INPUT Symmetrischer Audio-Eingang (abnehmbarer Anschluss).

AUX INPUT

+ Heiß
- Kalt
GND Masse

40 MAIN IN Symmetrischer Audioeingang (abnehmbarer Anschluss).

MAIN IN

+ Hot
- Cold
GND Ground

MAIN IN KANN DIE 'VOX'-FUNKTION AKTIVIERT HABEN, DIE DAS VORHANDENSEIN VON AUDIOSIGNALEN AUTOMATISCH ERKENNT, WENN SIE ÜBER DEM FESTGELEGTE SHWELLENWERT LIEGEN.

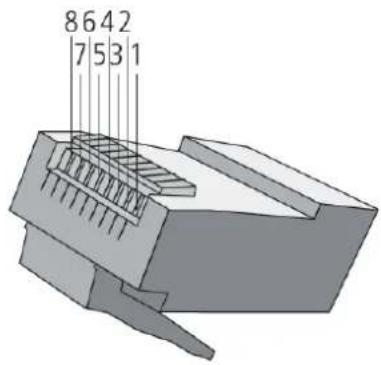

41 PAGING IN 1 Eingang (RJ 45 Anschluss) zum Anschluss der Paging-Mikrofone.
42 PAGING IN 2 Eingang (RJ 45 Anschluss) zum Anschluss der Paging-Mikrofone.

PAGING 1 UND PAGING 2 EINGANGSPINS:

PIN PIN
1 Audiosignal (+, heiß) 5 Audiosignal Masse
2 Audiosignal (−, kalt) 6 Stromversorgung + 28 V GS
3 Digitale	Masse und Netzteilmasse 7 RS 485 A (+)
4 Audiosignal Masse 8 RS 485 B (-)

RJ 45 Steckdose

RJ 45 Stecker

43 ETHERNET Port (RJ 45 Steckdose)
44 ROUTINE-DURCHSAGEN: Schlitz für SD-Karten einschließlich Audiodateien Routinedurchsagen (keine Notfälle).
45 CTRL RS485: RS 485 serieller Port (abnehmbarer Anschluss).

CTRL RS485

+ RS 485 A (nicht invertierend)

- RS 485 B (invertierend)

GND RS 485 (Referenzmasse)

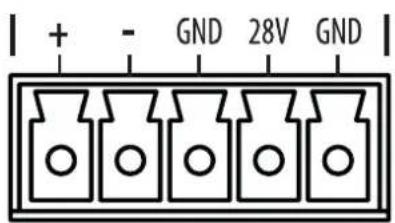

28V Stromversorgung + 28 V dc

GND Stromversorgung Masse

46 FLEXCOM BUS IN: Datenbuseingang (abnehmbarer Anschluss).
47 FLEXCOM BUS OUT: Datenbusausgang (abnehmbarer Anschluss).

48 UNIVERSALEINGÄNGE

12 Logikeingänge (abnehmbare Anschlüsse), von denen die ersten 8 überwacht werden und die letzten 4 mit Opto-Isolatoren versehen sind.

GENERAL PURPOSE INPUTS

DIE LOGIKEINGÄNGE 9 BIS 12 KÖNNEN DURCH ANSCHLUSS DES 24 V GS AUSGANGS 49 AN JEDEN LOGIKEINGANG AKTIVIERT WERDEN. MÖGLICHE LOGIKZUSTÄNDE: INAKTIV / AKTIV.

LOGIKEINGANG 1 ÷ 8 ZUSTÄNDE:

ZUSTAND ERKANNTER WIDERSTANDSWERT (R)
OPEN Offene Leitung oder zu hoher Widerstand R > 15 kΩ
SHORT Kurzschluss oder zu geringer Widerstand R < 390 Ω
IDLE Logikeingang wird verwendet, ist aber inaktiv 3.4 kΩ < R < 15 kΩ
ACTIVE Aktivierter Logikeingang 390 Ω < R < 1.17 kΩ

VORGESCHLAGENE WIDERSTÄNDE ZUM HINZUFÜGEN, UM EINE LEITUNGSÜBERWACHUNG ZU ERHALTEN:

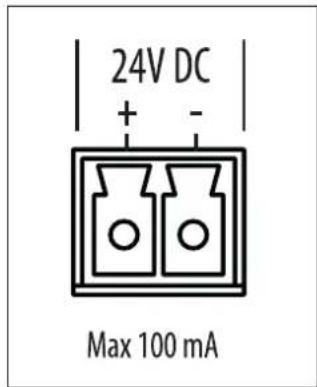

49 24 V DC: 24 V dc Ausgang, max. 100 mA.

50 UNIVERSALAUSGÄNGE

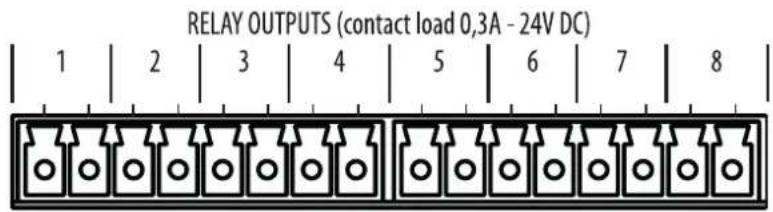

8 Logikausgänge (trockene Relaiskontakte, abnehmbare Anschlüsse).

GENERAL PURPOSE OUTPUTS

Jeder Logikausgang hat zwei Widerstände, die durch Einstellung des jeweiligen Jumpers (JP1 bis JP8) an die AB Position angeschlossen werden kann. Diese zwei Widerstände sind notwendig, wenn der Logikausgang (GPO) mit einem Logikeingang (GPI) eines anderen Geräts verbunden ist und die Leitungsüberwachung erforderlich ist. Der erste Widerstand (470 Ω) wird verwendet, um den Zustand ACTIVE zu erhalten, der zweite (10 kΩ), um den Zustand IDLE zu erhalten.

Wenn ein Jumper auf die BC Position eingestellt ist, dann werden die zwei Widerstände überbrückt (der interne Relaiskontakt ist direkt angeschlossen).

INTERNE JUMPER-EINSTELLUNG MUSS DIREKT ENTWEDER DURCH RCF ODER EIN AUTORISIERTES SERVICE-CENTER ERFOLGEN.

WARNUNG: DIE STROMVERSORGUNG ZUM LOGIKAUSGANG (GPO) DARF NICHT DIREKT EINGESCHALTET WERDEN, wenn DER JEWELIGE INTERNE JUMPER AUF DIE POSITION AB GESTELLT IST (EINGEFÜGTE WIDERSTÄNDE), DA DER MAXIMALE STROM NUR 25 MA BETRÄGT. Wenn DER JUMPER AUF DIE POSITION BC GESTELLT IST, DANN IST DER MAX. STROM 0,3 A. MAX. ANLEGBARE SPANNUNG: 24 V DC

51 SPARE AMP BUS – INPUT

Eingang zur Verbindung des 100 V / 70 V Ersatzverstärkerausgangs.

52 SPARE AMP BUS - OUTPUT

Wenn der Verstärker nicht fehlerhaft ist (und der Ersatzverstärker nicht eingesteckt ist), dann ist dieser 100 V / 70 V Ausgang direkt verbunden mit dem SPARE AMP BUS – INPUT 51 und kann zum Anschluss einer Dummy-Last verwendet werden.

53 ^a (MX 9502) SPEAKER LINE OUT

Zwei 100 V / 70 V Lautsprecherleitungsausgänge (LEITUNG A1 und LEITUNG A2) des internen Verstärkerkanals A (250 W).

53 ^b (MX 9502) SPEAKER LINE OUT

Zwei 100 V / 70 V Lautsprecherleitungsausgänge (LEITUNG B1 und LEITUNG B2) des internen Verstärkerkanals B (250 W).

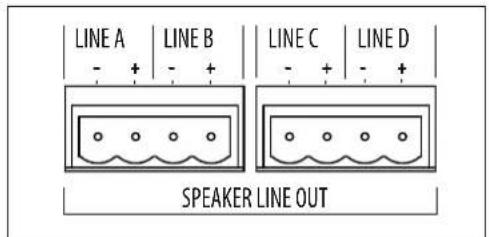

53 ^a (MX 9504) SPEAKER LINE OUT

100 V / 70 V Lautsprecher LEITUNG A Ausgang des internen Verstärkerkanals A (125 W).

53 ^b (MX 9504) SPEAKER LINE OUT

100 V / 70 V Lautsprecher LEITUNG B Ausgang des internen Verstärkerkanals B (125 W).

53 ^c (MX 9504) SPEAKER LINE OUT

100 V / 70 V Lautsprecher LEITUNG C Ausgang des internen Verstärkerkanals C (125 W).

53 ^d (MX 9504) SPEAKER LINE OUT

100 V / 70 V Lautsprecher LEITUNG D Ausgang des internen Verstärkerkanals D (125 W).

54 Stromkabeleingang (darf nur an eine geerdete Netzsteckdose angeschlossen werden).
55 POWER Schalten (0 = OFF, I = ON).
56 Eingang für 48 V GS Stromversorgung (abnehmbare Schraubklemmen) über Batterien.

HINWEIS: NACH DER NORM EN 54-16 IST DIE ERSATZSTROMVERSORGUNG IN DEN GLEICHEN RACK-SCHRANK ZU INSTALLIEREN, WO EIN AUDIO-SYSTEM FÜR NOTFALLZWECKE (ODER EIN SYSTEMTEIL) VORHANDEN IST, AN DAS ES ANGESCHLOSSEN WIRD.

DIE ERKENNUNG EINER 48 V GS STROMVERSORGUNG ENTHÄLT DIE IMPLIZITE BEDINGUNG, DASS DAS SYSTEM IMMER EINGESCHALTET IST, DESHALB ERMÖGLICHT ES KEINE ABSCHALTUNG DER HAUPTANLAGE ÜBER DIE JEWELIGE FUNKTION IM MENÜ NOCH ÜBER DEN STROMSCHALTER 55.

LAUTSPRECHERANSCHLUSS

Schließen Sie alle Lautsprecher unter Beachtung der Phase an.

Jeder Lautsprecher muss einen passenden Transformator haben, dessen Eingang für die Leitungsspannung geeignet ist (100 V / 70 V).

Die Einstellung der Ausgangsspannung (entweder 100 V oder 70 V) kann nur durch ein befugtes RCF Service-Center erfolgen.

MX 9502

Dieses Modell hat 2 unabhängige Kanäle (A und B), jeweils mit 2 Ausgängen (1 und 2):

LEITUNG A1 und LEITUNG A 53 ^4 ;

LEITUNG B1 und LEITUNG B2 53 ^4 .

Die Gesamtleistung aller angeschlossenen Lautsprecher eines Einzelkanals darf 250 W nicht übersteigen.

Schließen Sie den positiven Draht der Lautsprecherleitung an den '+'-Kontakt an einem der beiden Verstärkerausgänge an (entweder LEITUNG A1 oder LEITUNG A2) 53 und den negativen Draht an den jeweiligen '-'-Kontakt.

MX 9502 – LAUTSPRECHERRINGLEITUNG ('RINGMODUS')

Im (einzigen) MX 9502 Modell kann die Lautsprecherleitung als Schleife verdrahtet werden (unter Verwendung der Kanalausgänge), um die Kontinuität der Leistung auch bei Unterbrechung der Leitung an einem Punkt sicherstellen.

Der Parameter SET RING (DISABL-SURV > CALIBRAT > amplifier > SET RING) ist bei jedem Verstärker mit Schleifenlautsprecherleitung zu setzen auf 'A Ring B Out'.

MX 9504

Dieses Modell hat 4 unabhängige

Kanäle (A, B, C, D):

LEITUNG A 53 ^a

LEITUNG B 53 ^b

LEITUNG C 53 ^c

LEITUNG D 53 ^d .

Die Gesamtleistung aller angeschlossenen Lautsprecher eines Einzelkanals darf 125 W nicht übersteigen.

Sehen Sie das MX 9502 Modell für den Lautsprecheranschluss

(Hinweis: nur ein Ausgang pro Kanal).

HAUPTMENÜ UND ZUGANGSEBENEN

Neben der Anzeige gibt es 6 Taster 3 (3 links, 3 rechts) um die entsprechend angezeigten Optionen auszuwählen.

Die Taste ESC 2 (unter dem Display rechts) ermöglicht, das angezeigte Menü zu verlassen.

Drehen und drücken Sie den Drehschalter CONTROL SELECTION 4, um die Parameter auszuwählen und ihre Werte zu ändern.

Das erste Hauptmenü der Software wird angezeigt als MAIN in der Ecke oben links auf dem Display.

Der komplette Menüpfad wird oben am Display angezeigt.

Unten im Display: Datum (links), Uhrzeit (rechts) und Zugangsebene zum Center wie folgt:

• L1 (Ebene 1): Benutzer dürfen das System nicht konfigurieren
• L2 (Ebene 2, Passwort erforderlich): qualifiziertes Personal
• L3 (Ebene 3, Passwort erforderlich): Systemadministratoren
• L4 (Ebene 4, nur RCF): Systemwartung

Geben Sie das Passwort in das Menü SYS LOG > LOGIN ein, um sich anzumelden und Rechte der Ebenen 2 oder 3 zu erhalten, um die Möglichkeit zu haben, andere Menüs / Parameter einzugeben.

Verwenden Sie SYS LOG > LOGOUT zum Abmelden.

Ebene, die nur den Zugang zu einem Softwarebereich zulässt, in dem es nicht möglich ist, die Systemkonfiguration zu bearbeiten, zum Beispiel (zulässige Vorgänge):

• Einstellen der MASTER-Lautstärker (BGM oder PAGING)
• Verwenden des MP3 Player
• Lesen der Systeminformationen.
• Passwort ist nicht erforderlich.

ZUGANGSEBENE 2 – QUALIFIZIERTES PERSONAL (Passwort erforderlich)

Ebene, die Folgendes zulässt (zusätzlich zu Funktionen der Ebene 1):

• Siehe Systemprotokolle
• Rücksetzung von Notfallereignissen und Fehlern
• Einstellung von Nachrichten, die über die 6 Anzeigetasten schnell aktiviert werden können.

ZUGANGSEBENE 3 – SYSTEMADMINISTRATOREN

Ebene, die die komplette Systemkonfiguration ermöglicht: Evakuierung, vorher aufgenommene Notfalldurchsagen, Logikeingänge / -ausgänge (GPI/O), Paging-Mikrofone, Zonen, Gruppen, Namen, Fernbedienungen, Verstärker, Kalibrierungen, Ersatzteile, Eingangssteigerungen, Entzerrung, Hintergrundmusik (BGM), Quellenauswahl usw.

ZUGANGSEBENE 4 – SYSTEMWARTUNG

Systemwartung von RCF Service-Centern.

Nach dem Einschalten des Systems zeigt das System die MAIN-Seite, von der es möglich ist, die sechs Menüs durch Drücken der jeweiligen Tasten einzugeben.

Es sind möglicherweise Menüs über aktuelle Ereignisse vorhanden (als Fehler oder Notfälle) die VISUALISIERT WERDEN MÜSSEN:

DIESE WERDEN UNTERSTRICHEN (IN DIESEM BEISPIEL, 'SYS LOG').

Die von jedem Menü verwalteten Funktionen werden in der folgenden Tabelle kurz beschrieben:

	MENÜ BESCHREIBUNG
1 EVENT		Handlung erforderlich, um Ereignisse zu verwalten (Evakuierung / Warnung / Fehler): RESET: Unterbricht das Ereignis (LED, LCD, Audio)SILENT: Schaltet das Audiosignal stummREACTIVATE: Stellt das Audiosignal wieder herLIVE MESSAGE: Manuelle Aktivierung zur Wiedergabe der Durchsage
2 DISABLE-SURV		- Deaktivierung des Geräts- Verstärkerkalibrierung- Einstellung des Ersatzverstärkers
3 AUDIO SET		- Eingang / Ausgang / Monitoreinstellungen- MP3 Player- Audiomatrix- Zonenlautstärke
4 INFO Systeminformation
5 SYS LOG		- Fehler / Warnung / Infoprotokoll- Benutzer-LOGIN und -LOGOUT
6 SYS CONFIG		- Zonen- / Gruppeneinstellungen- Einstellungen Paging-Mikrofon / andere Peripheriegeräte- Logikeingänge (GPI) und Logikausgänge (GPO) und Konfiguration der Hauptfunktionen der zentralen Anlage

Menü, das es ermöglicht, auf ein ablaufendes Ereignis mit Priorität (Evakuierung, Warnung) oder auf einen Fehler zu reagieren oder das Abspielen einer Durchsage manuell zu starten.

RESET: Stoppt das aktuelle Ereignis und entfernt alle visuellen (LED, Display) und Audiosignale.

Setzt einen Fehler zurück.

SILENT: Stoppt die Wiedergabe des Audiosignals, das zum ablaufenden Ereignis passt, aber erst, wenn es normal endet (Ereignis wird mindestens einmal vollständig wiedergegeben).

REACTIVATE: Nimmt die Wiedergabe des Audiosignals, das zum ablaufenden Ereignis passt, wieder auf.

LIVE MESSAGE (manuelle Aktivierung der Nachrichtenwiedergabe): Wählen Sie sowohl eine Quelle (durch Drücken einer Taste links am Display) aus SRC 1–2–3 als auch ein Ziel (durch Drücken einer Taste rechts am Display) aus DEST 1–2–3. Nach der Auswahl startet die Wiedergabe der Durchsage.

Drücken Sie ESC 2, um zu stoppen.

HINWEIS: QUELLEN / ZIELE KÖNNEN NUR DURCH DIE SPEZIELLE PC SOFTWARE EINGESTELLT WERDEN.

DIE NICHT AUSWÄHLBAREN OPTIONEN SIND GESPERRT (MIT EINER LINIE DURCHGESTRICHEN).

MAIN, EVENT
RESET	LIVE MESSAGE
SILENT
REACTIVATE
13-10-2010	13:50:53

MAIN, EVENT
RESET	LIVE MESSAGE
SILENT
REACTIVATE
13-10-2010	13:50:53

MENÜ DISABLE-SURV (ÜBERWACHUNG DEAKTIVIEREN)

Es ist möglich, die Systemgeräte zu deaktivieren, Verstärkerkalibrierungen auszuführen und Ersatzverstärker einzustellen.

MAIN:DISABL-SURV
DISABL LIST	SET SPARES
DISABL	MATCH SPRS
CALIBRAT
05-10-2010	10:56:49

	UNTERMENÜ BESCHREIBUNG
1 DISABL LIST Liste aller deaktivierten Peripheriegeräte.
2 DISABL	Deaktivierung entweder einer Gruppe oder einer Zone oder eines einzelnen Peripheriegeräts. Verhindert den Betrieb eines Geräts zur Vermeidung von Fehlermeldungen während der Wartung.
3 CALIBRAT Kalibrierung jedes einzelnen Verstärkers.
4 SET SPARES Einstellungen	Ersatzverstärker.
5 MATCH SPRS	Passt einen oder mehrere Verstärker (die normal verwendet werden) an einen Ersatzverstärker an. Bei einer gleichzeitigen Störung mehrerer Verstärker werden nur die nächsten (in der Kette) durch den Ersatzverstärker ersetzt.

Nach Eingabe des zweiten Untermenüs DISABL, treffen Sie eine Auswahl aus System (das ganze System), Gruppe (eine Gruppe oder 'ALL SITE'), Zone, Platinen, Paging-Konsole (es ist notwendig, entweder PAGING 1 oder PAGING 2 auszuwählen), Ampli (Verstärker), Spk-lines (Lautsprecherleitungen), Zubehör (optionale Geräte, d.h. TS 9918 Fernbedienungen usw.).

Zwei Parameter sind zur Auswahl verfügbar:

ENABLE: Aktiviert (On) / deaktiviert (Off) das ausgewählte Element.

REQUEST: Aktiviert (On) / deaktiviert (Off) die Kommunikation mit dem ausgewählten Element.

Wählen des dritten Untermenüs CALIBRAT, um die Kalibrierung jedes einzelnen Verstärkers auszuführen (Hinweis: Zunächst ist es notwendig, den Verstärker zu wählen, beispielsweise ist der ausgewählte Verstärker in der Abbildung 'UP01_AMPL4_A', wobei die Bezeichnung im Menüpfad oben am Display angezeigt wird).

EXECUTE: Starten der automatischen Kalibrierung der Überwachung der ausgewählten Verstärkerlautsprecherleitung.

SET ACCURACY: Dient der Einstellung der Überwachungsgenauigkeit der ausgewählten Verstärkerlautsprecherleitungen.

Treffen Sie eine Auswahl aus 5%, 10%, 15%, 20%, 25%.

SET RING: Auswahl entweder des doppelten Standardausgangsmodus (A & B Out) oder des Ringmodus (A Ring B Out).

Das vierte (SET SPARES) und das fünfte (MATCH SPRS) Untermenü ermöglicht die Verwaltung der Ersatzverstärker.

Bei Störungen kann das System fehlerhafte Verstärker automatisch durch Ersatzverstärker ersetzen.

Gehen Sie zu SET SPARES, um ein weiteres Untermenü mit drei Optionen (ADD, REMOVE, LIST) aufzurufen, das die Auswahl der Verstärker (aus der im System verfügbaren Liste) ermöglicht, die auf 'Spare' gestellt werden können.

ADD: Auswahl eines Verstärkers aus denen, die normal in Funktion sind, und Hinzufügen zur LISTE der Ersatzverstärker.

REMOVE: Entfernen eines Verstärkers aus der Liste der Ersatzverstärker.

LIST: Zeigt die aktuelle Ersatzverstärkerliste an.

MATCH SPRS: Einstellung, wie das System nach einer möglichen Verstärkerstörung reagiert.

Nach der Auswahl eines Verstärkers aus denen, die normal funktionieren, wird es möglich sein, eine Ersatzverstärkerliste daran anzupassen.

Die Priorität kann nicht eingestellt werden, wird jedoch abhängig von der physikalischen Position der Ersatzverstärkerkette bestimmt: Der fehlerhafte Verstärker, der sich am nächsten am Ersatzverstärker befindet, hat die höchste Priorität und wird ersetzt.

Nach Zugriff auf das Untermenü wird die Liste mit Verstärkern, die aktuell nicht auf 'Spare' stehen, angezeigt.

Wählen Sie einen Verstärker, um fortzufahren und das nächste Untermenü zu sehen:

ADD SPARE: Wählen Sie einen Verstärker aus denen, die normal funktionieren, aus und fügen Sie ihn zur Liste 'LIST SPARES' (Liste der Ersatzverstärker) hinzu (die alle Verstärker enthält die bereits auf 'Spare' (Ersatz) für den ausgewählten Verstärkers gestellt wurden).

REMOVE SPARE: Entfernen eines Ersatzverstärkers aus der Liste, die zum ausgewählten Verstärker passt.

LIST SPARES: Liste mit Ersatzverstärkern abgestimmt auf den ausgewählten Verstärker.

MENÜ AUDIO SET (AUDIO-EINSTELLUNGEN)

Menü, das die Einstellung von Eingangs-/Ausgangsparametern, den Betrieb des MP3 Players, die Audio-Überwachung, die Audiomatrix und das MASTER-Volumen ermöglicht.

	UNTERMENÜ BESCHREIBUNG
1 INPUTS		Einstellung der System-Audioeingänge (HAUPTANLAGE / PLATINEN).
2 OUTPUTS Einstellung der System-Audioausgänge.
3 MP3 & MONIT Betrieb MP3 Player und Audio-Überwachung.
4 ROUTN PROG Einstellungen Routinedurchsagen.
5 RTNG & PRST Audio-Matrixkonfiguration.
6 ZONE VOL Zonenlautstärke.

AUDIO SET > UNTERMENÜ INPUTS

Das Untermenü INPUTS ermöglicht die separate Bearbeitung von Audioeingängen, der vorher aufgenommenen Durchsagen des MP3 Players und der Hauptanlage.

Wählen Sie MAIN UNIT (Hauptanlage), um zur Liste zu gelangen:

1. UNIVERSAL IN (MAIN IN) 40
2. AUX IN 39
3. PAGING A 41
4. PAGING B 42
5. BGM 1 35
6. BGM 2 37
7. BGM 3 38
8. MP3 PLAYER
9. MASTER IN LEVELS:

Lautstärkeeinstellungen der Master-Anlage (Untermenüs):

BGM VOL (Hintergrundmusik), PAG VOL (Paging), EMERG VOL (Notfalldurchsagen), ROUTINE VOL (Routinedurchsagen).

EMERG VOL bezieht sich auf diese Durchsagen:

EVAC (Evakuierung), ALERT (Warnung), ALL-CLEAR (Entwarnung) und TEST, die alle in einem Flash-Speicher gespeichert sind und nicht bearbeitet werden können.

ROUTINE VOL bezieht sich auf die Routinedurchsagen, die auf SD-Karten gespeichert werden können (die modifiziert werden können).

AUDIO SET > UNTERMENÜ INPUTS

Eine Eingangsauswahl (1 ÷ 8) öffnet eine Liste mit bearbeitbaren Signalverarbeitungsparametern.

MAIN UNIT LO CUT 5-BAND EQ COMPRESSOR AGC HPL/LPF 3-BAND EQ LEVEL VUMETER
UNIVERSAL IN √	√ √ √ √
AUX IN √ √ √ √
PAGING A √ √		√ √
PAGING B √ √		√ √
BGM 1					√ √	√	√
BGM 2					√ √	√	√
BGM 3					√ √	√	√
MP3 PLAYER					√	√	√	√

Wählen Sie BOARDS, um die Liste der Slave-Units (d.h. UP 950x Verstärker) einzugeben und wählen Sie eine Platine zur Bearbeitung der zwei lokalen Eingänge:

1. BGM 3;
2. AUX IN.

Wählen Sie einen der zwei lokalen Eingänge, um eine Liste mit bearbeitbaren Signalverarbeitungsparametern zu öffnen.

Filter, der niedrige Frequenzen unter der Grenzfrequenz begrenzt. Ein einziger Parameter ist notwendig: Grenzfrequenz.

5-BAND EQ

Das erste Band BAND I LS ist ein Niederfrequenz-Filter, der das Niveau aller Frequenzen unter die ausgewählte Frequenz reduziert. Das zweite Band BAND II PK, das dritte Band BAND III PK und das vierte Band BAND IV PK sind parametrische Equalizer, die die Einstellung des Pegels auf der Mittenfrequenz ermöglichen und den Q-Faktor spezifizieren. Das fünfte Band BAND V LS ist ein Hochfrequenz-Filter, der den Pegel aller Frequenzen über die ausgewählte Frequenz reduziert.

PARAMETERS

BAND I LS	FREQ Frequenzeinstellung.
	GAIN	Gain-Einstellung (für Frequenzen unter der ausgewählten Frequenz).
BAND II PK	FREQ Mittenfrequenzeinstellung.
	GAIN Gain-Einstellung.
	Q	Q-Faktor: ein höherer Wert entspricht einer engeren Bandbreite.
BAND III PK Wie BAND II PK
BAND IV PK Wie BAND II PK
BAND V HS	FREQ Frequenzeinstellung.
	GAIN	Gain-Einstellung (für Frequenzen über der ausgewählten Frequenz).
BYPASS EQ	Auswahl von ON (Equalizer wird umgangen) oder OFF (Equalizer wird einbezogen).

COMPRESSOR

Der Kompressor modifiziert kein Signal mit einem Pegel unter dem vorher festgelegten Grenzwert und verdichtet ein Signal mit einem höheren Pegel.

Der Grenzwert kann auf drei verschiedene Werte eingestellt werden: -30 dBu (Kurve 1), -20 dBu (Kurve 2), -10 dBu (Kurve 3).

PARAMETER

ATTACK Stellt die Kompressoransprechzeit an.
POST GAIN	Stellt den Output-Gain ein (hilfreich zur Minimierung der Signaldämpfung aufgrund von Kompression).
HOLD	Einstellung, wie lange die Kompression nach der Rückkehr des Audiosignals unter dem vorher festgelegten Grenzwert gehalten wird.
DECAY Stellt die Abfallgeschwindigkeit des Kompressors ein.
CURVE	Kurvenauswahl:- Kurve 1- Kurve 2- Kurve 3
BYPASS	Auswahl von On (Kompressor wird umgangen) oder Off (Kompressor wird einbezogen).

AGC (Automatic Gain Control)

Die automatische Gain-Steuerung kann nützlich sein, um den Ausgangspegel eines Audioeingangssignal extrem variabel zu optimieren.

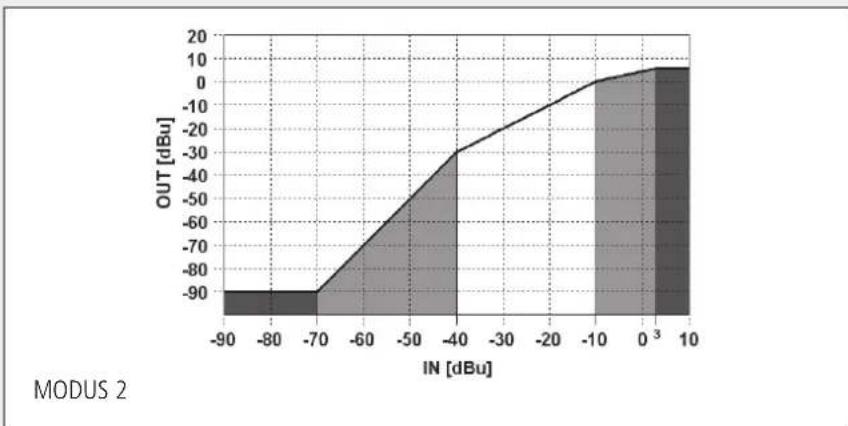

Der AGC-Betrieb erfolgt auf 5 Arten und verfügt über zwei wählbare verschiedene Kompressor-/Begrenzer-Modusarten:

1. NOISE GATE (Eingangssignal kleiner oder gleich -70 dBu)
2. EXPANDER (Eingangssignalbereich: -70 to -40 dBu)
3. LINEAR (Eingangsignalbereich: -40 e -10 dBu)
4. COMPRESSOR (Eingangssignalbereich: -10 e-3 dBu in Modus 1, -10 e+3 dBu in Modus 2)
5. LIMITER (Eingangssignal über -3 dBu in Modus 1 oder +3 dBu in Modus 2).

PARAMETER

VOLUME Stellt den max. Pegel ein (manueller Begrenzer).
DECAY Stellt die AGC-Abfallgeschwindigkeit ein.
CURVE	Modusauswahl:- Modus 1- Modus 2
BYPASS	Auswahl von On (AGC wird umgangen) oder Off (AGC wird einbezogen).

HPF / LPF (Hochpassfilter, Niederpassfilter)

Der Hochpassfilter (HPF) begrenzt die niedrigen Frequenzen (unter der Grenzfrequenz), der Niederpassfilter (LPF) begrenzt die hohen Frequenzen (über der Grenzfrequenz).

PARAMETER

FREQ HPF Einstellung der Grenzfrequenz für den Hochpassfilter.

FREQ LPF Einstellung der Grenzfrequenz für den Niederpassfilter.

BYPASS Auswahl von ON (Filter werden umgangen) oder OFF (Filter werden einbezogen).

3-BAND EQ

Das erste Band BAND I LS ist ein Niederfrequenz-Filter, der das Niveau aller Frequenzen unter die ausgewählte Frequenz reduziert. Das zweite Band BAND II PK ist ein parametrischer Equalizer, der die Einstellung des Pegels auf Mittenfrequenz ermöglicht und den Q-Faktor spezifiziert. Das dritte Band BAND III LS ist ein Hochfrequenz-Filter, der das Niveau aller Frequenzen über die ausgewählte Frequenz reduziert.

PARAMETER

BAND I LS	FREQ Frequenzeinstellung.
	GAIN Gain-Einstellung (für Frequenzen unter der ausgewählten Frequenz).
BAND II PK	FREQ Mittenfrequenzeinstellung.
	GAIN Gain-Einstellung.
	Q Q-Faktor: ein höherer Wert entspricht einer engeren Bandbreite.
BAND III HS	FREQ Frequenzeinstellung.
	GAIN Gain-Einstellung (für Frequenzen über der ausgewählten Frequenz).
BYPASS EQ Auswahl von ON (Equalizer wird umgangen) oder OFF (Equalizer wird eingefügt).

LEVEL

Einstellung des Audioeingangspegels.

VUMETER

Anzeige Eingangssignalpegel.

AUDIO SET > UNTERMENÜ OUTPUTS

Parametereinstellung für Audioausgang.

Auswahl aus:

• Hauptanlage, zur Einstellung von vier Ausgangskanälen (out 1, 2, 3, 4) und dem Ausgang AUX OUT 34;
• Platinen (SLAVE-Anlagen): nach der Auswahl einer Platine können deren Ausgangsparameter (OUT 1, 2, 3, 4) bearbeitet werden.

Wählen Sie einen Ausgang, um eine Liste mit bearbeitbaren Signalverarbeitungsparametern zu öffnen.

LEVEL

Einstellung des Audioausgangspegels.

5-BAND EQ

Das erste Band BAND I LS ist ein Niederfrequenz-Filter, der das Niveau aller Frequenzen unter die ausgewählte Frequenz reduziert. Das zweite Band BAND II PK, das dritte Band BAND III PK und das vierte Band BAND IV PK sind parametrische Equalizer, die die Einstellung des Pegels auf der Mittenfrequenz ermöglichen und den Q-Faktor spezifizieren. Das fünfte Band BAND V LS ist ein Hochfrequenz-Filter, der das Niveau aller Frequenzen über die ausgewählte Frequenz reduziert.

PARAMETER

BAND I LS	FREQ Frequenzeinstellung.
	GAIN Gain-Einstellung (für	Frequenzen unter der ausgewählten Frequenz).
BAND II PK	FREQ Mittenfrequenzeinstellung.
	GAIN Gain-Einstellung.
	Q Q-Faktor: ein höherer Wert entspricht einer engeren Bandbreite.
BAND III PK Wie BAND II	PK
BAND IV PK Wie BAND I	PK
BAND V HS	FREQ Frequenzeinstellung.
	GAIN Gain-Einstellung (für	Frequenzen über der ausgewählten Frequenz).
BYPASS EQ Auswahl von	ON (Equalizer wird umgangen) oder OFF (Equalizer wird eingefügt).

AUDIO SET >

UNTERMENÜ OUTPUTS

LIMITER

Der Begrenzer (Limiter) begrenzt ein Signal, das einen höheren Pegel hat, als der vorher bestimmte Schwellenwert.

Es handelt sich eigentlich um einen Kompressor, der ein hohes Kompressionsverhältnis aufweist.

Es kann sehr hilfreich sein, um eine Signalverzerrung aufgrund von zu hohen Pegeln zu vermeiden.

PARAMETERS

DECAY Stellt die Begrenzer-Abfallgeschwindigkeit ein.
BYPASS	Auswahl von ON (Begrenzer wird umgangen) oder OFF (Begrenzer wird einbezogen).

DELAY (nur OUT 1)

Einstellung der Verzögerungszeit am Audioausgang.

MUTE / UNMUTE Auswahl, ob der gewählte Ausgang stumm geschaltet wird / die Stummschaltung aufgehoben wird.

AUDIO SET > UNTERMENÜ MP3 & MONIT

Dieses Untermenü ermöglicht die Steuerung des MP 3 Player und des Audiomonitorausgangs, der verwendet werden kann, um den gewählten Audiokanal zu hören.

AUDIO SET >

UNTERMENÜ MP3 & MONIT

	BESCHREIBUNG
MP3 PLAYER	MP3 Player (mit den Befehlen: prima di PLAY, STOP, NEXT, PREV), der Dateien entweder auf eine SD-Karte oder USB-Flash-Drives lädt.
MONITOR	Ermöglicht eine separate Auslistung (Einstellung des Volumens über den Parameter LEVEL Parameter) bei einem Audiokanal, der über den Parameter SOURCE ausgewählt wurde aus: RCF BUS 1/2/3/4 IN, UNIV IN (MAIN IN), PG1/2 (PAGING-Eingänge), AUX IN, BGM1/2/3, MP3, MSG1/2 (Nachrichten), DSP OUT 1/2/3/4, RCF BUS 1/2/3/4 OUT, der letzte bearbeitete Audioausgang (AUTO-Option), NONE.A 3-Band Equalizer (3-BAND EQ) ist vorhanden:Das erste Band BAND I LS ist ein Niederfrequenz-Filter, der das Niveau aller Frequenzen unter die ausgewählte Frequenz reduziert.Das zweite Band BAND II PK ist ein parametrischer Equalizer, der die Einstellung des Pegels auf Mittenfrequenz ermöglicht und den Q-Faktor spezifiziert. Das dritte Band BAND III LS ist ein Hochfrequenz-Filter, der das Niveau aller Frequenzen über die ausgewählte Frequenz reduziert.EQ-Parameter:
	BAND I LS	FREQ Frequenzeinstellung.
		GAIN Gain-Einstellung (für Frequenzen unter der ausgewählten Frequenz).
	BAND II PK	GAIN Mittenfrequenzeinstellung.
		Q Gain-Einstellung.
		FREQ Q-Faktor: ein höherer Wert entspricht einer engeren Bandbreite.
	BAND III HS	FREQ Frequenzeinstellung.
		GAIN Gain-Einstellung (für Frequenzen über der ausgewählten Frequenz).
	BYPASS EQ Auswahl	von ON (Equalizer wird umgangen) oder OFF (Equalizer wird eingefügt).

AUDIO SET > UNTERMENÜ ROUTN PROG

Untermenü, das die Anpassung der Wiedergabe von Routinedurchsagen ermöglicht, die bearbeitbar und auf einer SD-Karte gespeichert werden können. Nach der Auswahl der abzuspielenden Audiodatei wird ein weiteres Untermenü mit zwei Optionen angezeigt: Es besteht die Möglichkeit, auszuwählen, in welchen Bereich die Nachricht gesendet wird (SEL AREA) sowie den Wiedergabemodus (CONFIG) auszuwählen.

SEL AREA: Eine Nachricht kann entweder zu einer Lautsprecherleitung (speaker-line), einer Zone (zone), einer Gruppe (group), dem ganzen System (all) oder gar keinem Bereich (none) geleitet werden.

CONFIG: Zum Zugriff auf die anderen drei Untermenüs.

AUDIO SET > UNTERMENÜ ROUTN PROG

SET PRIO Einstellung der Prioritätsebene (niedrigere Zahl: höhere Priorität).
PERIODIC	TIME	START TIME Startzeiteinstellung für die Wiedergabe.
		STOP TIME Endzeiteinstellung für die Wiedergabe.
		INTERVAL	Zeitintervall zwischen zwei Durchsagenwiedergaben über einen Zeitraum, der durch START TIME und STOP TIME eingestellt wurde.
	SCHEDULE	Play Daily Täglich abspielen.
		Play Weekly Wöchentlich abspielen.
		Mo to Fr Wiedergabe nur an Arbeitstagen (Montag bis Freitag).
		Sa & Su Wiedergabe nur an Samstagen und Sonntagen.
		Mondays Wiedergabe nur an Montagen.
		Tuesdays Wiedergabe nur an Dienstagen.
		Wednesdays Wiedergabe nur an Mittwochen.
		Thursdays Wiedergabe nur an Donnerstagen.
		Fridays Wiedergabe nur an Freitagen.
		Saturdays Wiedergabe nur an Samstagen.
		Sundays	Wiedergabe nur an Sonntagen.
ENABLE	On: Nachricht aktiviert, Off: Nachricht deaktiviert.

AUDIO SET > UNTERMENÜ RTNG & PRST

Untermenü zur Audiomatrix und den gespeicherten Voreinstellungen. Enthält 3 verschiedene Funktionen:

RCFBUS TRANSPORT: Auswahl von Audioquellen, die an den 4-Kanal-Bus gesendet werden.

Die Auswahl des Buskanals (aus BUS 1, BUS 2, BUS 3, BUS 4), der einzustellen ist, erfolgt über den Drehschalter CONTROL SELECTION. Dann ist es erforderlich, Audioquellen auszuwählen (aufgeteilt in 'statische' HINTERGRUNDQUELLE und DYNAMISCHE QUELLE).

AUDIOQUELLEN WERDEN IN 2 KATEGORIEN EINGETEILT:

a. STATISCH', NICHT DURCH EREIGNISSE AKTIMERT: HINTERGRUNDMUSIKEINGÄNGE BGM 1-2-3, MP3 PLAYER.
b. 'DYNAMISCH', AKTIMERT DURCH EREIGNISSE: PAGING-MIKROFON-EINGÄNGE PAGING 1-2, AUX IN, UNIV IN (MAIN IN), VORHER AUFLGENOMMENE NACHRICHTEN MSG 1-2.

AUDIO ASSIGN: Aktivierung von Zonen, Gruppen oder dem ganzen System zum Empfang der ausgewählten Audioquellen.

Sobald das ganze System (ALL), eine GROUP, eine ZONE, ein MAIN BOARD Bus oder ein Slave-Peripheriegerät (BOARDS) ausgewählt wird, ist es erforderlich, die zugewiesene Audioquelle zu wählen (siehe Tabelle unten).

AUDIO SET > UNTERMENÜ RTNG & PRST

BGM1

BGM2

BGM3

MP3 BUS 1-4

UNIV IN

PG 1-2

AUX IN

MSG 1-2

OUT 1-4

INT. SINE

NONE / ZERO

ALL √

√√√√

GROUP √

√√√√

ZONE √

√√√√

MAIN BOARD (BUS OUT Auswahl)

√√√

√√√√

√√

BOARDS

OUT 1-4 √√

MONITOR √

PG: PAGING-Eingang

MSG: Nachricht

INT.SINE: Sinuskurve zum Testen.

NONE / ZERO: keine Auswahl.

ROUTING PRESET: Voreingestelltes Speichern und Abrufen.

Wenn Sie diese Funktion wählen, dann erscheint ein anderes Untermenü:

LOAD: Lädt Einstellungen zum RCFBUS TRANPORT und AUDIO ASSIGN, die aktualisiert werden.

SAVE: Die aktuellen Einstellungen für RCFBUS TRANPORT und AUDIO ASSIGN werden nach Vorauswahl (aus 64) gespeichert.

INFO: Informationen über die aktuelle Voreinstellung.

AUDIO SET > UNTERMENÜ ZONE VOL

Nach Auswahl einer Zone (über Untermenüs) ist es möglich, die Lautstärke der Hintergrundmusik (BGM VOL), des Paging (PAG VOL), der Notfalldurchsagen (EMERG VOL) und der Routinedurchsagen ROUTINE VOL einzustellen.

EMERG VOL bezieht sich auf diese Durchsagen:

EVAC (Evakuierung), ALERT (Warnung), ALL-CLEAR (Entwarnung) und TEST, die alle in einem Flash-Speicher gespeichert sind und nicht bearbeitet werden können.

ROUTINE VOL bezieht sich auf die Routinedurchsagen, die auf SD-Karten gespeichert werden können (die modifiziert werden können).

AUDIO SET >

UNTERMENÜ ZONE VOL

INFO MENU

Gehen Sie zum INFO-Menü, um Informationen über das System zu erhalten.

	FUNKTION BESCHREIBUNG
1	LED TEST	Prüfung aller LEDs, die für einige Sekunden aufleuchten (eine Textnachricht wird angezeigt).
2	DEVICE INFO	Informationen über den CPU-Status und die Systemgeräte.Treffen Sie eine Auswahl aus:-Hauptanlage-Platinen-Paging-Konsole(wählen Sie entweder PAGING 1 oder 2)-Ampli(Verstärker)-Zubehör:(optionale Geräte, d.h. TS 9918 Fernbedienungen usw.).
3	DATA COMM	Informationen überRCF BUS,RDNET BUS,USB-Ports,ETHERNET.
4	ABOUT Firmware-Informationen.

Menü, von dem aus alle Protokolle sowie das Benutzer LOGIN / LOGOUT aufgerufen werden können.

	FUNKTION BESCHREIBUNG
1 SYS LOG	Protokoll mit allen Systemereignissen.Auswahl eines Einzelereignisses, um Informationen darüber zu erhalten.
2 EMERG LOG	Protokoll mit allen Systemnotfallereignissen (Evakuierung / Warnung).Auswahl eines Einzelereignisses, um Informationen darüber zu erhalten.
3 FAULT LOG	Protokoll mit allen Systemfehlern / -störungen.Auswahl eines Einzelfehlers, um Informationen darüber zu erhalten.
4 ACTION LOG	Protokoll mit allen Notfallparametereinstellungen (Notfalllautstärke, Notfall-Paging-Mikrofone, FALL BACK usw.).
5 LOGIN	Benutzer-Login (zum Erhalten der jeweiligen Rechte)durch Eingabe eines Passwortes.Drehen des Drehschalters CONTROL/SELECTION 4 zurÄnderung der vier Zahlen (0÷255), aus denen der Code besteht, und zur Bestätigung drücken. Drücken Sie aufESC 2 um zur vorherigen Zahl zurückzukehren.
6 LOGOUT Benutzer-Logout.

Das Menü SYS CONFIG ermöglicht folgende Aktionen:

• Einstellung von Zonen / Gruppen
• Einstellung von Paging-Mikrofonen und anderen Peripheriegeräten
• Einstellung von Logikeingängen (GPI) und -ausgängen (GPO)
• Zugang zu allen allgemeinen Systemeinstellungen.

	UNTERMENÜ BESCHREIBUNG
1 ZONE-GRP Systemgruppe	/ -Zoneneinstellungen.
2 PAG CONS Einstellungen	Paging-Mikrofon.

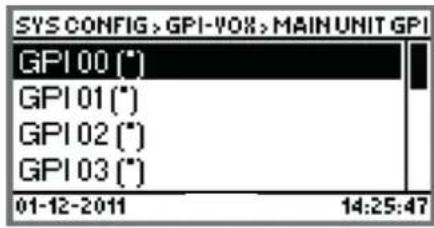

3 GPI-VOX Einstellungen Logikeingang (GPI) und VOX-Funktion.
4 GPO Einstellungen Logikausgang (GPO).
5 REM-N&D	Periphere Einstellungen und Voreinstellungen 'Nacht und Tag'.
6 SETTINGS Allgemeine Systemeinstellungen.

SYS CONFIG > ZONE-GRP SUBMENU

Gehen Sie in dieses Untermenü, um die Systemgruppen / Zonen zu bearbeiten.

Das System kann in viele Gruppen aufgeteilt werden, die aus einer oder mehreren Zonen bestehen.

Dazu gehören einige Vorteile, insbesondere im Hinblick auf die Zeit.

Beispielsweise wird eine Gruppeneinstellung auf alle Geräte angewendet, die dazu gehören.

Eine Zone besteht aus einem oder mehreren Verstärkerausgängen, mit jeweils einer Gruppe oder Zonen.

Die zwei Lautsprecher, die zum gleichen Verstärkerkanal gehören, können nicht verschiedenen Zonen zugewiesen werden.

Es ist möglich, bis zu 31 SLAVE-Geräte (UP 9501 - UP 9502 - UP 9504 Verstärker), 128 Gruppen, 128 Zonen und 128 Lautsprecherleitungen zu haben.

Wenn Sie eine Gruppe hinzufügen, ändern oder entfernen wollen, sehen Sie einfach die vorhandene Gruppenliste. Wählen Sie SET GROUP, dann wählen Sie die Gruppe, die bearbeitet werden muss, und wählen Sie eine der folgenden Funktionen:

MAIN, SYS CONFIG
ZONE-GRP	GPO
PAG CONS	REM-N&D
GPI-VOX	SETTINGS
05-10-2010	14:36:31

SYS CONFIG >

ZONE-GRP SUBMENU

	FUNKTION BESCHREIBUNG
1 ADD ZONE Fügen Sie eine (vorher nicht ausgewählte) Systemzone zur Gruppe hinzu.
2 REMOVE ZONE Entfernen Sie eine Zone von der Gruppe.
3 LIST ZONE	Liste aller Zonen, die zur gewählten Gruppe gehören.
4 ENABLE	Aktivieren (Ein) / deaktivieren (Aus) der ausgewählten Gruppe.

Verwenden Sie SET ZONE für Einzelzonen:

	FUNKTION BESCHREIBUNG
1 ADD	SPKR-LINE Zuweisung einer (vorher nicht ausgewählten) Lautsprecherleitung (Verstärkerkanal) zur Zone.
2	REMOVE SPKR-LINE	Entfernen einer Lautsprecherleitung (Verstärkerkanal) von der Zone.
3 LIST	SPKR-LINE Liste aller Lautsprecherleitungen (Verstärkerkanäle), die zur ausgewählten Zone gehören.
4 ENABLE Aktivieren (Ein) / deaktivieren (Aus) der ausgewählten Zone.

SYS CONFIG > UNTERMENÜ PAG CONS

Untermenü für Paging-Mikrofon-Einstellungen (max. 16).

Das System kann bis zu max. 8 Paging-Mikrofone für jeden der zwei PAGING-Ports 1, 2 an der Hauptanlage haben.

Das erste Paging-Mikrofon jeder Leitung kann für die Notfallbenutzung eingestellt werden (EMERG-Option im CONFIG-Menü). Dieses Mikrofon (anders als die anderen) wird überwacht und hat die Notfalltaste aktiviert.

Nach der Auswahl von einem der zwei PAGING-Ports, wählen Sie eines der verfügbaren Paging-Mikrofone, um zu einem weiteren Untermenü mit 3 Optionen zu gehen: SYS CONFIG > PAG CONS > PAGING x > Pagingkonsole n

CONFIG: Es ermöglicht die Einstellung einer spezifischen Prioritätsebene und den Notfallfunktionen (und ermöglicht die Prüfung des Paging-Mikrofons und der Kapsel).

BUTTONS FUNCTION: Tasteneinstellungen am Paging-Mikrofon.

BUTTONS DEFAULT: Stellt die Standardwerkseinstellungen der Tasten wieder her (Gruppen-/Zonenauswahl durch eine digitale Adresse, die an eine Taste angepasst wird). Erweiterte Einstellungen sind nur möglich über die spezielle PC-Software.

Die üblichen Tasten am Paging-Mikrofon sind:

PTT ('Push To Talk'): Mikrofonaktivierung

GEN CALL: Sammelruf

CHIME: Gongaktivierung

EMERGENCY: Notfalltaste

Abhängig vom Modell des Paging-Mikrofons sind möglicherweise weitere Tasten vorhanden (EXT-TASTEN, max. 64), 3 konfigurierbare HAUPTTASTEN oder eine numerische Tastatur.

Durch die Anordnung in Gruppen von 8, sind die EXT-TASTEN in 9 möglichen Konfigurationen verfügbar (in einem Vielfachen von 8):

Für alle Tasten (außer CHIME) ist es möglich, einen Logikausgang (GPO) zuzuweisen, der aus denen der MASTER-Anlage und / oder einer verfügbaren SLAVE-Anlage verfügbar ist.

Geben Sie CONFIG ein, um auf die folgenden Parameter zuzugreifen:

- SET PRIO: Prioritätseinstellung (niedrigere Zahl: höhere Priorität)

- EMERG: Aktivierung (On) oder Deaktivierung (Off) der Notfallfunktion.

Nach Eingabe der BUTTONS FUNCTION wählen Sie eine einzustellende Taste aus von:

- EMERGENCY

- GEN CALL (Sammelruf)

- PTT BUTT

- MAIN/EXT (andere Tasten).

Wählen Sie EMRG, um zum jeweiligen Untermenü zu gehen:

SYS CONFIG > PAG CONS > PAGING x > Pagingkonsole n > BUTTONS FUNCTION > EMRG

ENABLED: Aktiviert (On) / deaktiviert (Off) die Taste für die Notfallfunktion.

ASSIGN: Öffnet ein weiteres Untermenü.

• EVENT MSG: Setzt ein Evakuierungs-/Warnereignis, in dem die Nachricht, die aus denen im Flash-Speicher ausgewählt wird, abgespielt wird. Die Wiedergabe der Nachricht dauert an, bis das Ereignis durch ein 'Reset' endet.
• TALK: Aktiviert (On) / deaktiviert (Off) das Mikrofon (während der Wiedergabe der Nachricht).

- DESTINATION:

• USE ZONE BUTT: Aktiviert (On) / deaktiviert (Off) die Zonentasten für Notfallzwecke.
• SEL AREA: Begrenzt den Notfallereignisbereich auf eine ZONE, eine GROUP oder belässt das ganze System (ALL); NONE: keine Auswahl.

- PRIORITY: Eine Notfalltaste kann eine Prioritätsebene haben, die von der Einstellung am Paging-Mikrofon abweicht (niedrigere Zahl: höhere Priorität).

IM MENÜ ASSIGN SETZEN SIE DEN PARAMETER TALK AUF ON, UM DAS MIKROFON ZU AKTIVIEREN. ES IST SOWIESO NOTWENDIG, DIE PTT-TASTE ZU DRÜCKEN, UM DAS MIKROFON EINZUSCHALTEN UND DIE NACHRICHT ZU STOPPEN, DIE EINEM EREIGNIS ZUGEWIESEN IST (DAS MIKROFON HAT EINE HÖHERE PRIORITÄT ALS DIE NACHRICHT). DAS MIKROFON WIRD NACH EINEM RESET AUSGESCHALTET.

DELAY: Ermöglicht die Verzögerung von Aktionen, die mit dem Tastendruck und der Tastenfreigabe verbunden sind.

Öffnet ein weiteres Untermenü:

• ACTIVATION TIME: Einstellung der Verzögerungszeit am Anfang der Funktion, die der Taste nach dem Tastendruck zugewiesen wird.
• RELEASE TIME: Einstellung der Verzögerungszeit am Ende der Funktion, die der Taste nach dem Loslassen zugewiesen wird.
• OVERRIDE: Die zugewiesene Funktion kann storniert werden, wenn eine andere Taste gedrückt wird (ausgewählt im Untermenü MAIN/EXT BUTT), ein Logikeingang an der Hauptanlage ist aktiviert (MAIN UNIT GPI), ein Logikeingang an der Slave-Platine ist aktiviert (Untermenü BOARDS GPI).

GPO TRIG: Zuweisung eines Logikausgangs (GPO) zur Notfalltaste.

Auswahl des Logikausgangs entweder an der Hauptanlage (Untermenü MAIN UNIT GPO) oder der Slave-Platine (Untermenü BOARDS GPO).

Auswahl von GEN CALL um zum jeweiligen Untermenü zu gehen:

SYS CONFIG > PAG CONS > PAGING x > Pagingkonsole n > BUTTONS FUNCTION

SEL AREA: Auswahl des Pagingbereichs für den Sammelruf. Kann entweder eine spezifische Zone (Untermenü ZONE), eine Gruppe (GROUP), alle Systemzonen (ALL ZONE SYS) oder nur die Zonen sein, die im Paging-Mikrofon konfiguriert werden (ALL ZONE PAG).

GPO TRIG: Zuweisung eines Logikausgangs (GPO) zur Sammelruftaste.

Auswahl des Logikausgangs entweder an der Hauptanlage (Untermenü MAIN UNIT GPO) oder der Slave-Platine (Untermenü BOARDS GPO).

Wählen Sie PTT BUTT um eine einzelne Funktion einzugeben:

SYS CONFIG > PAG CONS > PAGING x > Pagingkonsole n > BUTTONS FUNCTION > PTT BUTT

GPO TRIG: Zuweisung eines Logikausgangs (GPO) zur PTT-Taste.

Auswahl des Logikausgangs entweder an der Hauptanlage (Untermenü MAIN UNIT GPO) oder der Slave-Platine (Untermenü BOARDS GPO).

! ) > BUTTONS FUNCTION > EMERGENCY
ENABLED	GPO TRIG
ASSIGN
DELAY
29-09-2010	10:40:46

(1) > BUTTONS FUNCTION > GEN CALL
SEL AREA
GPO TRIG
29-09-2010	10:50:32

(+) ,BUTTONS FUNCTION ,PAGBUTT

GPO TRIG

05-10-2010 14:59:10

Auswahl von MAIN/EXT und (dann) entweder eine HAUPT-TASTE (BM 9802 / BM 9804) oder eine EXT-Taste (BE 9808) Zonentaste, um zu einem Untermenü mit 4 Optionen zu gehen:

SYS CONFIG > PAG CONS > PAGING x > Pagingkonsole n > BUTTONS FUNCTION > MAIN/EXT > (Main 1)

ENABLED: Aktiviert (On) / deaktiviert (Off) die ausgewählte Taste.

ASSIGN

Auswahl, die folgende Aktionen ermöglicht:

• Definieren von Ereignissen (Event Generation) wie Evakuierung (EVAC), Warnung (ALERT), Entwarnung (ALL CLEAR), Test (TEST), durch Auswahl des Zielbereichs (DEST).
• Ausführung eines 'Reset' (Event Reset), Unterbrechung (Event Silent) oder Neuaktivierung (Event Reactivate) des Audiosignals, das Ereignissen zugewiesen ist.
• Starten einer Routinedurchsage (Play Message), die auf einer SD-Karte gespeichert ist.
• Lautstärke erhöhen/verringern (Pegel BGM, UP / DOWN) bei einem Hintergrundmusiksignal (BGM1, BGM2, BGM3, MAIN IN, AUX IN, ausgewählt über SEL BGM), entweder Stummschaltung (Mute BGM) oder Aufhebung der Stummschaltung (Unmute BGM).
• Laden einer Voreinstellung (Load Preset) ausgewählt aus den vorhandenen Voreinstellungen der Audiomatrix, um die Zuweisung der Audiosignale zum 4-Kanal-RCF-Bus zu ändern.
• Fehlerbestätigung.
• Zonenauswahl (Zonentaste → ALL, GROUP, ZONE).

DELAY: Ermöglicht die Verzögerung von Aktionen, die mit dem Tastendruck und der Tastenfreigabe verbunden sind.

Öffnet ein weiteres Untermenü:

• ACTIVATION TIME: Einstellung der Verzögerungszeit am Anfang der Funktion, die der Taste nach dem Tastendruck zugewiesen wird.
• RELEASE TIME: Einstellung der Verzögerungszeit am Ende der Funktion, die der Taste nach dem Loslassen zugewiesen wird.
• OVERRIDE: Die zugewiesene Funktion kann storniert werden, wenn eine andere Taste gedrückt wird (ausgewählt im Untermenü MAIN/EXT BUTT), ein Logikeingang an der Hauptanlage ist aktiviert (MAIN UNIT GPI), ein Logikeingang an der Slave-Platine ist aktiviert (Untermenü BOARDS GPI).

GPO TRIG: Zuweisung eines Logikausgangs (GPO) zu Tasten.

Auswahl des Logikausgangs entweder an der Hauptanlage (Untermenü MAIN UNIT

GPO) oder der Slave-Platine (Untermenü BOARDS GPO).

Auswahl von BUTTON DEFAULT zur Wiederherstellung (/Initialisierung) der Standardtasteneinstellungen.

SYS CONFIG > PAG CONS > PAGING x > Pagingkonsole n > BUTTONS DEFAULT

JTTONS FUNCTION >MAIN/EXT > Main 1
ENABLED	GPO TRIG
ASSIGN
DELAY
29-09-2010	10:50:51

SYS CONFIG > UNTERMENÜ GPI-VOX

Einstellung von 12 Logikeingängen (GPI) an der Hauptanlage (und Verstärker) und der Funktion MAIN IN VOX.

'VOX' IST EINE FUNKTION, DIE AUTOMATISCH DAS VORHANDENSEIN EINES AUDIOSIGNALS (ÜBER EINEN VORDEFINIERTEN) AM EINGANG MAIN IN ERKENNT.

Wählen Sie entweder MAIN UNIT GPI um zur GPI-Liste der Hauptanlage zu gehen oder BOARD GPI um zur ausgewählten Platinen-GPI-Liste zu gehen.

HINWEIS: IN DER GPI-LISTE WURDEN LOGIKEINGÄNGE, DIE BEREITS ZUGEWIESEN WURDEN, DURCH EINEN PUNKT IN KLAMMERN NACH DER BEZEICHNUNG MARKIERT.

Wählen Sie einen Logikeingang, um zum jeweiligen Untermenü zu gehen:

CONFIG:

SET PRIO	Prioritätseinstellung (niedrigere Zahl: höhere Priorität).
MONITORING	Aktiviert (On) / deaktiviert (Off) die Überwachung der GPI-Leitung.
STATUS	GPI-Standardstatus. Wählen Sie entweder Normal Open oder Normal Close (Schließer/Öffner).
ENABLE	Aktiviert (On) / deaktiviert (Off) die ausgewählte GPI.

ASSIGN: Auswahl der Funktion, die dem Logikausgang zuzuweisen ist (siehe folgende Tabelle).

SYS CONFIG > UNTERMENÜ GPI-VOX

FUNKTION BESCHREIBUNG
NO FUNCTION Dem Logikeingang wird keine Funktion zugewiesen (GPI).
MUTE	Ermöglicht die Stummschaltung eines Kanals oder eines Verstärkers, der zu einer Zone, einer Gruppe oder dem ganzen System gehört.
UNMUTE	Ermöglicht die Aufhebung der Stummschaltung eines Kanals oder eines Verstärkers, der zu einer Zone, einer Gruppe oder dem ganzen System gehört.
EVENT RESET Rücksetzung.
EVENT SILENT	Stoppt das Abspielen der Durchsage, die einem Evakuierungs-/ Warnereignis zugeordnet ist.
EVENT REACTIVATE	Nimmt die Wiedergabe der Nachricht wieder auf, die einem Evakuierungs-/ Warnereignis zugewiesen ist und zuvor gestoppt wurde.
EVENT GEN	Erstellt ein Ereignis, ausgewählt aus Evakuierung, Warnung, Entwarnung, Fehler und Test.Ermöglicht die Auswahl der Nachricht, die dem Ereignis zuzuweisen ist (die Auswahl liegt bei 8 Nachrichten pro Ereignistyp), und des Zielbereichs (Hinweis: Bei einer Fehleranzeige ist dies nicht möglich).
ROUTINE MESSAGE	Wiedergabe einer Routinenachricht (ausgewählt aus denen, die auf der verwendeten SD-Karte verfügbar sind) aufgrund der Aktivierung des Logikeingangs (GPI).
LOAD PRESET Lädt eine Voreinstellung (aus 64), um die Zuweisung von Audiosignalen zum 4-Kanal-RCF-Bus zu ändern.
NIGHT&DAY VOL	Auswahl aus einer voreingestellten Liste (bis zu 32) zur Einstellung des Audiopegels in der Nacht.
AUX IN ROUTING	Sendet MAIN IN / AUX IN an eine Gruppe oder Zone.
PSU FAULT	Der Logikeingang wird verwendet, um die sekundäre Stromversorgung zu regulieren (48 V DC).

GPO TRIG: Zuweisung eines GPO (ausgewählt aus den Ausgängen MAIN UNIT GPO oder BOARDS GPO) zu einem GPI.

DELAY: Ermöglicht die Verzögerung von Aktionen, die mit der GPI-Aktivierung und der Freigabe verbunden sind.

Öffnet ein weiteres Untermenü:

• ACTIVATION TIME: Einstellung der Verzögerungszeit am Anfang der Funktion, die dem GPI nach der Aktivierung zugewiesen wird.
• RELEASE TIME: Einstellung der Verzögerungszeit am Ende der Funktion, die dem GPI nach dem Loslassen zugewiesen wird.
• OVERRIDE: Es ist möglich, die Funktion, die einem Logikeingang zugewiesen ist, zu stornieren, wenn entweder ein Hauptanlagen-GPI (MAIN UNIT GPI) oder eine Slave-Platinen-GPI (BOARDS GPI) hier ausgewählt und dann aktiviert wird.

Auswahl von VOX um zu einem Untermenü mit 6 Optionen zu gehen:

SET PRIO: VOX-Prioritätseinstellung (niedrigere Zahl: höhere Priorität).

SEL AREA: Auswahl des Bereichs, der der VOX-Funktion zugewiesen wird, aus einer Zone (Untermenü ZONE), einer Gruppe (GROUP), allen Systemzonen (ALL), keine Zone (NONE).

GPO TRIG: Zuweisung eines Logikausgangs (GPO) zur VOX-Funktion.

DELAY: Ermöglicht die Verzögerung von Aktionen, die mit der Aktivierung der VOX-Funktion und der Freigabe verbunden sind.

Öffnet ein weiteres Untermenü:

• ACTIVATION TIME: Einstellung der Verzögerungszeit vor dem Öffnen des Audioeingangs von der Aktivierung der VOX-Funktion.
• RELEASE TIME: Einstellung der Verzögerungszeit vor dem Stummschalten des Audioeingangs von der Freigabe der VOX-Funktion.
• OVERRIDE: Die VOX-Funktion kann storniert werden, wenn eine Taste am Paging-Mikrofon gedrückt wird (ausgewählt im Untermenü MAIN/EXT BUTT), ein Logikeingang an der Hauptanlage ist aktiviert (MAIN UNIT GPI), ein Logikeingang an der Slave-Platine ist aktiviert (Untermenü BOARDS GPI).

GAIN-PHANT: Aufrufen eines Untermenüs mit 2 Optionen.

• GAIN: Grenzwerteinstellung bei der VOX-Funktion von 0 (untere Grenze) bis 7 (obere Grenze).
• PHANTOM: Schaltet die Phantom-Stromversorgung am Eingang MAIN IN ein oder aus, On / Off.

ENABLED: Aktiviert (On) / deaktiviert (Off) die VOX-Funktion.

(!) > SYS CONFIG, GPI-VOX > VOX
SET PRIO	DELAY
SEL AREA	GAIN-PHANT
GPO TRIG	ENABLE
29-09-2010	10:50:32

SYS CONFIG > UNTERMENÜ GPO

Konfiguration der 8 Logikeingänge (GPO) an der Hauptanlage (und an allen Verstärkern).

Auswahl von MAIN UNIT GPO um zur GPO-Liste der Hauptanlage zu gehen oder von BOARD GPO um zur ausgewählten Platinen-GPO-Liste zu gehen.

Danach Auswahl eines Logikeingangs (GPO), um zum jeweiligen Untermenü zu gehen.

CONFIG:

SET PRIO Prioritätseinstellung (niedrigere Zahl: höhere Priorität).
MONITORING	Aktiviert (On) / deaktiviert (Off) die Überwachung der GPI-Leitung.
STATUS	GPI-Standardstatus. Wählen Sie entweder Normal Open oder Normal Close (Schließer/Öffner).
ENABLE Aktiviert (On) /	deaktiviert (Off) den ausgewählten GPO.

ASSIGN: Logikausgangsmodus und Funktionseinstellung (siehe Tabelle unten).

FUNKTION BESCHREIBUNG
NO FUNCTION Keine Funktion zugewiesen.
PERIODIC	Die Aktivierung wird einmal oder mehrere Male (TIME) oder an vorgegebenen Tagen (SCHEDULE) wiederholt.Beispiel siehe AUDIO SET > Untermenü ROUTN PROG.
ROUTINE MESSAGE	Aktivierung erfolgt durch die Wiedergabe einer Routinenachricht (eine Nachricht, die aus denen ausgewählt wird, die zum Ereignis passen).
FAULT IN PROGRESS Aktivierung aufgrund einer Fehlererkennung.
EVAC IN PROGRESS Aktivierung aufgrund einer Evakuierung, die im Gang ist.
ALERT IN PROGRESS Aktivierung aufgrund einer Warnung, die im Gang ist.
ALL-CLEAR IN PROGRESS	Aktivierung aufgrund einer Entwarnungsnachricht, die wiedergegeben wird.
TEST IN PROGRESS Aktivierung aufgrund der Wiedergabe der Testnachricht.
BUSY ZONE Aktivierung aufgrund einer besetzten Zone.

DELAY: Ermöglicht die Verzögerung der GPO-Aktivierung und -Freigabe.

Öffnet ein weiteres Untermenü:

• ACTIVATION TIME: Einstellung der Verzögerungszeit der GPO-Aktivierung.
• RELEASE TIME: Einstellung der Verzögerungszeit der GPO-Freigabe.
• OVERRIDE: Es ist möglich, die GPO-Aktivierung zu stornieren, wenn entweder ein Hauptanlagen-GPI (MAIN UNIT GPI) oder eine Slave-Platinen-GPI (BOARDS GPI) hier ausgewählt und dann aktiviert wird.

SYS CONFIG > UNTERMENÜ GPO

NFIG > GPO > MAIN UNIT GPO > GPO 01
CONFIG
ASSIGN
DELAY
29-09-2010	09:20:04

SYS CONFIG > UNTERMENÜ REM-N&D

Dieses Untermenü ermöglicht die folgenden Aktionen:

• Einstellung von Systemperipheriegeräten, die separat gehandhabt werden, wie Paging-Mikrofone.

• Bearbeitung von Lautstärkevoreinstellungen für 'Nacht und Tag'.
  Aufrufen zur Anzeige der folgenden Listen:

• REM CTRL: Fernsteuerungen (Lautstärke und Programm).

• Hinweis: Diese Funktion wird aktuell deaktiviert und wird in zukünftigen Softwarefreigaben verfügbar werden.
• N&D PRESET: Lautstärkevoreinstellung für 'Nacht und Tag'.
• NOISE DETECT: Detektoren zur Erkennung von Umgebungsgeräuschen. HINWEIS: DIESE FUNKTION WMRD AKTUELL DEAKTIMIERT UND WIRD IN ZUKUNFTIGEN SOFTWAREFREIGABEN VERFÜGBAR SEIN.

Die voreingestellte Lautstärkenauswahl für 'Nacht & Tag' ist (natürlich) keine Peripherie, sondern eine Betriebsarteinstellung, die die Lautstärke des Paging und der Hintergrundmusik in vorher festgelegten Zeiten oder über Aktivierungen des Logikeingangs (GPI) verändert.

Es ist möglich, bis zu 32 Voreinstellungen für 'Nacht und Tag' zu speichern (und zu laden).

Wählen Sie eine 'Nacht und Tag'-Voreinstellung (N & D PRESET) zur Eingabe in das entsprechende Untermenü:

SYS CONFIG > REM-N&D > N & D PRESET > Preset N&D xx

SEL AREA: Bereichsauswahl beeinflusst von der 'Nacht und Tag'-Voreinstellung, ausgewählt aus dem ganzen System (ALL), einer Gruppe (GROUP), einer Zone (ZONE); NONE: keine Auswahl.

CONFIG: Zum Zugriff auf die anderen drei Untermenüs.

SYS CONFIG > UNTERMENÜ REM-N&D

SET PRIO Einstellung der Prioritätsebene (niedrigere Zahl: höhere Priorität).
PERIODIC	TIME	START TIME Einstellung der Startzeit für die 'Nacht und Tag'-Funktion.
		STOP TIME Einstellung der Endzeit für die 'Nacht und Tag'-Funktion.
	SCHEDULE	Play Daily Tägliche 'Nacht und Tag'-Funktion.
		Play Weekly Wöchentliche 'Nacht und Tag'-Funktion.
		Mo to Fr 'Nacht und Tag'-Funktion nur an Arbeitstagen (Montag bis Freitag).
		Sa & Su 'Nacht und Tag' funktioniert nur an Samstagen und Sonntagen.
		Mondays 'Nacht und Tag' funktioniert nur an Montagen.
		Tuesdays 'Nacht und Tag' funktioniert nur an Dienstagen.
		Wednesdays 'Nacht und Tag' funktioniert nur an Mittwochen.
		Thursdays	'Nacht und Tag' funktioniert nur an Donnerstagen.
		Fridays	'Nacht und Tag' funktioniert nur an Freitagen.
		Saturdays 'Nacht und Tag' funktioniert nur an Samstagen.
		Sundays	'Nacht und Tag' funktioniert nur an Sonntagen.
ENABLE	On: 'Nacht und Tag'-Funktion aktiviert, Off: 'Nacht und Tag'-Funktion deaktiviert.

LEVELS

Für jede 'Nacht und Tag'-Voreinstellung ist es möglich, die Pegel einzustellen (über Untermenüs):

BGM VOL (Hintergrundmusik), PAG VOL (Paging), EMERG VOL (Notfalldurchsagen), ROUTINE VOL (Routinedurchsagen).

EMERG VOL bezieht sich auf diese Durchsagen:

EVAC (Evakuierung), ALERT (Warnung), ALL-CLEAR (Entwarnung) und TEST, die alle in einem Flash-Speicher gespeichert sind und nicht bearbeitet werden können.

ROUTINE VOL bezieht sich auf die Routinedurchsagen, die auf SD-Karten gespeichert werden können (die modifiziert werden können).

SYS CONFIG > UNTERMENÜ SETTINGS

Allgemeine Systemeinstellungen.

SYS CONFIG > UNTERMENÜ SETTINGS

FUNKTION BESCHREIBUNG
Date & Time	Einstellungen von Datum (Set Date) und Uhrzeit (Set Time).Es ist möglich, das Datumsformat (Date Format) und das Zeitformat (12h / 24h)Time Formatauszuwählen.
Diff On Emergency	Nur bei Notfallquellen:Wenn ein Notfall im Gang ist (d.h. Evakuierung), werden alle anderen Signale stummgeschaltet.All Sources:Alle Signale werden in Bereichen gehalten (d.h. Hintergrundmusik), an denen kein ablaufender Notfall beteiligt ist.
Diff when Busy Zones	Wenn die Einstellung aufOnerfolgt, dann ist die Paging- und Nachrichten-Wiedergabe möglich, auch wenn einige Zonen besetzt sind.
Set Password Passworteinstellung entweder für Ebene 2 oder 3.
Sys Reset/Off Systemrücksetzung oder -abschaltung.
Discovery	Startet den RDNET-Netzwerk-Scan, um alle vorhandenen Geräte zu finden, denen die Hauptanlage digitale ID-Adressen in aufsteigender Reihenfolge zuweist (die nächsten haben die niedrigste ID).Wenn es erforderlich ist, beispielsweise einen Verstärker oder ein Paging-Mikrofon zu ersetzen, hinzuzufügen oder zu entfernen, dann muss die 'Discovery'-Funktion neu gestartet werden.In diesem Fall muss der Monteur sicher sein, dass die Netzwerkarchitektur (mit neuer ID-Adresse) mit den vorherigen Einstellungen kompatibel ist.Das Scannen erfolgt entweder an Slave-BOARDSoder der Paging-Mikrofon-Leitung 1 (PAGING 1) oder Leitung 2 (PAGING 2).
FallBack Enable	FALL BACK Eingang zu Aktivierung (On) / Deaktivierung (Off).
Save Current Config	Speichern der aktuellen Konfiguration.

DIE MASTER-ANLAGE Mx 9502 / Mx 9504 WIRD ALS HAUPTANLAGE BEZEICHNET.

GROUPS: GRUPPENLISTE

Gruppennamen können verändert werden, indem eine spezielle Software für PCs eingesetzt wird.

Die aktivierten Gruppen werden durch einen Punkt in der Klammer nach den Namen aktiviert.

ZONES: ZONENLISTE

Zonennamen können verändert werden, indem eine spezielle Software für PCs eingesetzt wird.

Die aktivierten Zonen werden durch einen Punkt in der Klammer nach den Namen aktiviert.

BOARDS: SLAVE-PLATINEN-LISTE

Alle SLAVE-Platinen (bezeichnet mit RCF40) werden in diesem Format aufgeführt:

aaxx:RCF40 yy

aa: Gerätetyp,
UP = UP 9501, UP 9502, UP 9504 Verstärker
xx: ID-Adresse
yy: Progressiver Index

Namen von SLAVE-Platinen können verändert werden, indem eine spezielle Software für PCs eingesetzt wird.

AMPLIFIERS: VERSTÄRKERLISTE

Alle verfügbaren Verstärker werden in diesem Format aufgeführt:

aaxx\_AMPLn\_PAy

aa: Gerätetyp,
UP = UP 9501, UP 9502, UP 9504 Verstärker
MX= MX 9502, MX 9504 MASTER-Anlagen mit Verstärkern
xx: ID-Adresse
n: Verstärkernummer (1, 2, 4)
y: Verstärkerkanal (1, 2, 3, 4)

SPK-LINES: LISTE MIT LAUTSPRECHERLEITUNGEN

Alle verfügbaren Lautsprecherleitungen werden in diesem Format aufgeführt:

aaxx\_AMPLn\_PAy\_z

aa: Gerätetyp,
MX= MX 9502, MX 9504 MASTER-Anlagen mit Verstärkern
UP = UP 9501, UP 9502, UP 9504 Verstärker
xx: ID-Adresse
n: Verstärkernummer (1, 2, 4)
y: Verstärkerkanal (A, B, C, D)
z: Lautsprecherleitung

i

ANZEIGE TEXTNACHRICHTEN BESCHREIBUNG
AC NOT AVAILABLE Netz-AC-Stromversorgung nicht verfügbar.
AC HIGH AC-Stromversorgung vom Netz: Spannung zu hoch.
AC LOW AC-Stromversorgung vom Netz: Spannung zu niedrig.
AC FUSE FLT	AC-Stromversorgung vom Netz: Sicherung durchgebrannt oder nicht vorhanden.
DC NOT PRESENT 8 V DC-Stromversorgung (Batterien) nicht verfügbar.
DC HIGH 8 V DC-Stromversorgung (Batterien): Spannung zu hoch.
DC LOW 8 V DC-Stromversorgung (Batterien): Spannung zu niedrig.
DC FUSE FLT	8 V DC-Stromversorgung (Batterien): Sicherung durchgebrannt oder nicht vorhanden.
STND-BY PSU VOLTAGE NOT AVAILABLE Interne 'Ersatz'-Stromversorgung fehlerhaft.
STND-BY PSU VOLTAGE HIGH Interne 'Ersatz'-Stromversorgung: Spannung zu hoch.
STND-BY PSU VOLTAGE LOW Interne 'Ersatz'-Stromversorgung: Spannung zu niedrig.
STND-BY PSU VOLTAGE FUSE FLT	Interne 'Ersatz'-Stromversorgung: Sicherung durchgebrannt oder nicht vorhanden.
SYS OK System wird ordnungsgemäß betrieben.
SYS FLT Allgemeiner Systemfehler.
FLT COMMUNICATION CONNECTION (Peripherie)	Keine Datenübertragung zwischen Hauptanlage und Systemperipheriegerät.
FALLBACK ANNOUNCEMENT IN PROGRESS	Notfalldurchsage (mit höchster Priorität) im Gang über denAudio FALL BACK EINGANG32.
EVAC EVENT IN PROGRESS Evakuierung im Gang.
ALERT EVENT IN PROGRESS Warnung im Gang.
SPEAKER LINE xx DISABLED	Lautsprecherleitung deaktiviert.
AMPLIFIER xx DISABLED	Verstärker deaktiviert.
ZONE xx DISABLED	Zone deaktiviert.
GROUP xx DISABLED	Gruppe deaktiviert.
DEVICE xx DISABLED	Gerät deaktiviert (Fernsteuerung, Umgebungsgeräuschdetektor).
PAGING MICROPHONE xx DISABLED	Paging-Mikrofon deaktiviert.
FALLBACK MICROPHONE xx DISABLED	Notfall-Audioeingang FALL BACK INPUT deaktiviert.
EMERGENCY MESSAGES CORRUPTED	Speicherfehler Notfallnachricht.
EMERGENCY MESSAGES NOT AVAILABLE	Notfallnachrichten nicht verfügbar.
EMERGENCY MESSAGES AUDIO OUT UNAVAILABLE	Das Abspielgerät für die Notfallnachricht kann nicht zu den System-Audioausgängen geleitet werden.
MICROPROCESSOR xx HAS BEEN RESET Mikroprozessor wurde zurückgesetzt.
MICROPROCESSOR xx FLT	Mikroprozessorfehler.
MAIN POWER SUPPLY FAULT Fehler an der internen Hauptstromversorgung.
MAIN POWER SUPPLY OVERHEAT Überhitzung der internen Hauptstromversorgung.
MAIN POWER SUPPLY OVERLOAD Überlastung der internen Hauptstromversorgung.
xx POWER SUPPLY VOLTAGE NOT AVAILABLE Problem in der Stromversorgung für ein Gerät.
EXTERNAL PSU FAULT	Fehler an der externen Stromversorgung (angezeigt über einen Logikeingang).
LOCAL FAULT Lokaler Fehler (wird nur am fehlerhaften Gerät angezeigt).
FAULT COMMUNICATION /CONNECTION WITH MAIN UNIT	Störung an einem Gerät, das mit dem RS 485 verbunden ist (ferne Lautstärke-/Programmsteuerung, Detektor für Umweltgeräusche usw.).
EMERGENCY PAGING PANEL xx NOT AVAILABLE	Störung an einem Notfall-Paging-Mikrofon (ein FALL BACK Mikrofon oder ein Standard-Paging-Mikrofon eingestellt auf EMERGENCY über die Software).
DATA COMMUNICATION LINE FLT Fehler an der Paging-Mikrofon-Leitung (Audiopfad).
AUDIO COMMUNICATION LINE FLT Fehler an der Paging-Mikrofon-Leitung (Audiopfad).
SYSTEM POWER SUPPLY FLT Paging-Mikrofon: Störung in der Stromversorgung von der Hauptanlage.
REMOTE/LOCAL POWER SUPPLY FLT Störung an der lokalen Stromversorgung für das Paging-Mikrofon.
REMOTE/LOCAL POWER SUPPLY HIGH Lokale Stromversorgung	Paging-Mikrofon: Spannung zu hoch.
REMOTE/LOCAL POWER SUPPLY LOW Lokale Stromversorgung	Paging-Mikrofon: Spannung zu niedrig.
MICROPHONE CAPSULE FLT Notfall-Paging-Mikrofon: Fehler an der Mikrofonkapsel.
MICROPHONE CAPSULE NOT AVAILABLE Notfall-Paging-Mikrofon: Mikrofonkapsel nicht erkannt.
AMPLIFIER xx OVERLOAD	Verstärkerüberlastung.
AMPLIFIER xx OVERHEAT	Amplifier overheat.
FANs FLT	Verstärkerüberhitzung.
AUDIO SIGNAL FLT	Problem am Audiosignal, das an die Verstärker gesendet wird.
EMERGENCY LOUDSPEAKER ZONE FAULT xx	Fehler an der Lautsprecherleitung (für Notfallzwecke).
IMPEDANCE HIGH	Lautsprecherleitung: zu hohe Impedanz.
IMPEDANCE LOW	Lautsprecherleitung: zu niedrige Impedanz.
LINE OPEN	Lautsprecherleitung: offener Schaltkreis.
LINE OPEN - LOOP ACTIVATED	Lautsprecherleitung (Schleife): offener Schaltkreis.
LINE SHORTED	Lautsprecherleitung: Kurzschluss.
SPKR LINE GND LEAKAGE	Lautsprecherleitung: Erdschluss.
SERIAL PORT COMM. FLT	RS 485: Fehler Datenübertragung.
SERIAL PORT CONNECT FLT	RS 485: Anschlussfehler.
SERIAL PORT CONN. SHORTED	RS 485: Kurzschluss.
SERIAL PORT CONN. OPEN	RS 485: offene Leitung.
SERIAL DEVICE xx NOT AVAILABLE	RS 485: Gerät nicht erkannt / verfügbar.
REMOTE DEVICE NOT CONNECTED	Offene Leitung verbunden mit einem überwachten Logikeingang (GPI) / -ausgang (GPO).
CONN. SHORTED	Leitung mit Kurzschluss verbunden mit einem überwachten Logikeingang (GPI) / -ausgang (GPO).

WICHTIG: DIE INTERNE JUMPER-EINSTELLUNG DARF NUR DURCH RCF ODER EIN BEFUGTES SERVICE-CENTER ERFOLGEN.

Deckel entfernen und die hintere GPI / GPO Platine betrachten (in dieser Zeichnung sind die 10 Jumper im Inneren des Rechtecks grau markiert):

JP1 to JP8	AB Position: Die zwei Widerstände werden in den jeweiligen Logikausgang (GPO) eingesteckt.	BC Position: Die zwei Widerstände für die Überwachung werden nicht ('Trockenkontakt') in den jeweiligen Logikausgang (GPO) gesteckt.
JP 9	Jumper eingesteckt (EIN): Normalbetrieb des ersten Logikeingangs (GPI 1), der an einen trockenen Öffner angeschlossen werden kann.	Jumper entfernt (OFF): der erste Logikausgang (GPI 1) kann mit einem externen Gerät verbunden werden, das eine eigene Ausgangsspannung hat.
JP 10	Jumper eingesteckt (EIN): Normalbetrieb des zweiten Logikeingangs (GPI 2), der an einen trockenen Öffner angeschlossen werden kann.	Jumper entfernt (OFF): der zweite Logikausgang (GPI 2) kann mit einem externen Gerät verbunden werden, das eine eigene Ausgangsspannung hat.

ANLEITUNG ZUR IMPEDANZMESSUNG LAUTSPRECHERLEITUNG

Im DXT 9000 System erfolgt die Überwachung der Integrität der Lautsprecherleitungen durch die Impedanzmessung bei Unterschalfrequenz (20 Hz).

Diese Methode wurde wegen ihrer guten Stabilität und der Genauigkeit der berechneten Werte verwendet, so dass falsche Leitungsfehlermeldungen vermieden werden, die häufig bei Impedanzmessungen auftreten, die schneller sind als die Unterschallfrequenzen, jedoch eher zu Störungen und Fehlern neigen.

Um die DXT 9000 Leitungsüberwachung ordnungsgemäß zu verwenden, so dass sie voll mit der Europäischen Sicherheitsnorm EN 54-16 übereinstimmt, ist es unbedingt notwendig, die funktionalen Begrenzungen aller Geräte zu berücksichtigen.

Die zwei Hauptbegrenzungen sind:

- Messbarer Impedanzbereich.

- Mindest-/Höchsttoleranz verglichen mit dem Kalibrierungswert der Messung für die Leitungsfehlererkennung.

Nun wollen wir im Detail diese beiden Begrenzungen analysieren.

MESSBARER IMPEDANZBEREICH

Es gibt drei Verstärkermodelle, die sich nach ihrer Leistung unterscheiden, so dass jeder einen eigenen messbaren Impedanzbereich hat:

- Einzelkanalverstärker (max. Leistung: 500 W).

- Doppelkanalverstärker (max. Leistung: 250 W pro Kanal).

- Vier-Kanal-Verstärker (max. Leistung: 125 W pro Kanal).

In einer Leitung mit einer konstanten Spannung von 100 V (oder 70 V) kann die messbare Mindestimpedanz Zmin geschätzt werden (in allen drei Fällen), wobei eine Last zu berücksichtigen ist, die der doppelten maximalen Ausgangsleistung Pmax an einer Einzelleitung entspricht (ohne Beachtung der Effizienz der Lautsprecher und der Annäherung der Impedanz an 20 Hz an die echte; die Drehzeigerimpedanz bei 20 Hz ist nur 9 Grad außerhalb der Phase mit der echten Achse).

$$ \mathrm{Zmin} = \frac {(1 0 0 \mathrm{V}) ^ {2}}{2 \mathrm{Pmax}} \quad \text { oder } \quad \mathrm{Zmin} = \frac {(7 0 , 7 \mathrm{V}) ^ {2}}{2 \mathrm{Pmax}} $$

Die Ergebnisse sind:

1 x 500 W → Zmin = 10 Ω (bei 100 V), Zmin = 5 Ω (bei 70 V)

2 x 250 W → Zmin = 20 Ω (bei 100 V), Zmin = 10 Ω (bei 70 V)

4 x 125 W → Zmin = 40 Ω (bei 100 V), Zmin = 20 Ω (bei 70 V)

Die maximale messbare Impedanz Zmax kann geschätzt werden, wenn man die Leitungen betrachtet, die auf ein Viertel der maximalen Ausgangsleistung Pmax geladen werden.

$$ Z _ {\max} = \frac {(1 0 0 \mathrm{V}) ^ {2}}{0 . 2 5 \mathrm{Pmax}} \quad \text { oder } \quad Z _ {\max} = \frac {(7 0 , 7 \mathrm{V}) ^ {2}}{0 . 2 5 \mathrm{Pmax}} $$

Die Ergebnisse sind:

1 x 500W → Zmax = 80 Ω (bei 100 V), Zmax = 40 Ω (bei 70 V)

2 x 250W → Zmax = 160 Ω (bei 100 V), Zmax = 80 Ω (bei 70 V)

4 x 125W → Zmax = 320 Ω (bei 100 V), Zmax = 160 Ω (bei 70 V)

MESSBARER

IMPEDANZBEREICH

Verstärker sind geschützt und so konzipiert, dass sie bei maximaler Nennleistung laufen. Der beste Impedanzbereich (Zmon), in dem die Messung stabiler ist, gegen Fehler immun und wiederholbar ist, liegt zwischen 50% und 100% der Last, die der maximalen Leistung des Kanals entspricht.

Mit 100 V-Leitungen:
1 x 500 W → 20 Ω ≤ Zmon ≤ 40 Ω
2 x 250 W → 40 Ω ≤ Zmon ≤ 80 Ω
4 x 125 W → 80 Ω ≤ Zmon ≤ 160 Ω

Mit 70 V-Leitungen:
1 x 500 W → 10 Ω ≤ Zmon ≤ 20 Ω
2 x 250 W → 20 Ω ≤ Zmon ≤ 40 Ω
4 x 125 W → 40 Ω ≤ Zmon ≤ 80 Ω

Es ist zu beachten, dass (abhängig von den Verstärkern und Toleranzen der Sensoren) Werte, die höher oder niedriger sind als die angegebenen Grenzen, ebenfalls akkurat und gültig sein können. Diese Werte gelten als 'Vertrauensschwellenwerte' bei der Leitungskontrolle.

Tatsächlich könnten Sensoren Impedanzen (bei 20 Hz) im Bereich 5 ÷ 400 Ω messen. Messungen von Impedanzen, die außerhalb des Bereichs sind, neigen zu Fehlern und Störungen.

TOLERANZ VERGLICHEN MIT DEM KALIBRIERUNGSWERT

Die Auswahl der Toleranz für die Lautsprecherleitungsimpedanz ist wichtig, um folgende zwei Fälle zu vermeiden:

• Zu niedrige Toleranz: Jede kleine Störung verursacht einen falschen Leitungsfehler.
• Zu hohe Toleranz: Das System meldet keinen Fehler, auch wenn ein Leitungsschaden vorliegt, der die meisten Lautsprecher ausschließt.

Die Norm EN54-16 fordert, dass das System Lautsprecherleitungsfehler anzeigt (Kurzschlüsse oder offene Stromkreise) und nicht einen einzelnen Lautsprecherfehler. Deshalb ist ein einzelner Lautsprecherfehler tolerierbar, jedoch nicht der Verlust eines Leitungsabschnitts.

In einer 100 / 70 V Leitung sind alle Lautsprecher parallel geschaltet, so dass ein Kurzschluss (Gesamtimpedanz geht in Richtung Null) zu einem Öffnen der ganzen Lautsprecherleitung führt.

Die Auswahl der Toleranz (fünf Optionen: 5%, 10%, 15%, 20%, 25%) ist wichtig, um eine ordnungsgemäße Lautsprecherleitungsüberwachung zu erhalten.

Es gilt die folgende allgemeine Regel: "Der empfohlene Toleranzwert ist der höchste der verfügbaren Optionen, doch niedriger als das Gewicht der kleinsten prozentualen Änderung bei der Impedanz, normalerweise aufgrund der Unterbrechung bei dem Lautsprecher, der die höchste Impedanz hat und am Ende einer Leitungsabzweigung angeordnet ist."

EINIGE BEISPIELE:

1. Zwei Lautsprecherleitungen sind parallel verbunden und an einen 250 W Verstärkerausgang angeschlossen. Die Gesamtimpedanz ist 40 Ω (Ztot). Leitung 1 endet mit einem Lautsprecher mit einer Impedanz von 600 Ω (Zmaxend). Leitung 2 endet mit einem Lautsprecher mit einer Impedanz von 200 Ω. Da alle Lautsprecher parallel verbunden sind, ändert sich bei einer Abkopplung des 600 Ω Lautsprechers, die Gesamtimpedanz der Leitung von 40 Ω (Ztot) auf 42,8 Ω (Znoend).

Die folgende Formel dient grundsätzlich die Berechnung der parallelen Impedanzen:

$$ \mathrm{Znoend} = \frac {\mathrm{Zmaxend} \times \mathrm{Ztot}}{\mathrm{Zmaxend} - \mathrm{Ztot}} $$

NOTE: DIE LEITUNGSIMPEDANZ HIER WIRD BETRACHTET BEI DER FREQUENZ VON 20 Hz, DIE NICHT GLEICH DER IMPEDANZ IST, DIE VON EINEM IMPEDANZMESSGERÄT BEI 1 kHz) ENTSPRICHT!

Der prozentuale Unterschied zwischen den zwei Impedanzen ist 7,14%, daher ist es notwendig, die Toleranz auf die Option 5% zu stellen.

1. Drei Lautsprecherleitungen sind parallel verbunden und an einen 500 W Verstärkerausgang angeschlossen.

Die Gesamtimpedanz ist 50 Ω (Ztot).

Leitung 1 endet mit einem Lautsprecher mit einer Impedanz von 140 Ω.

Leitung 2 endet mit einem Lautsprecher mit einer Impedanz von 220 Ω.

Leitung 3 endet mit einem Lautsprecher mit einer Impedanz von 350 Ω.

Da alle Lautsprecher parallel verbunden sind, ändert sich bei einer Abkopplung des

350 Ω Lautsprechers, die Gesamtimpedanz der Leitung von 50 Ω (Ztot) auf 58,3 Ω (Znoend).

Der prozentuale Unterschied zwischen den zwei Impedanzen ist 16,6%, daher ist es notwendig, die Toleranz auf die Option 15% zu stellen.

Es gibt jedoch viele Fälle, wo der Gewichtsprozentsatz des letzten Lautsprechers unter 5% liegt, wodurch es häufig unmöglich ist, Schäden an der Leitung zu entdecken.

Außerdem gibt es Lautsprecher (z.B Hupen), die praktisch offene Schaltkreise bei einer Frequenz von 20 Hz sind und es unmöglich machen, die Leitungsimpedanz zu messen.

In diesen Fällen ist es absolut notwendig, Geräte (am Ende der Leitungen)

anzuschließen, die eine Impedanz (bei 20 Hz) haben, die eine Kalibrierung ermöglicht (im ordnungsgemäßen Bereich jedes Kanals) und niedrig genug ist, um die Erkennung des Öffnens des letzten Leitungssegments zu ermöglichen.

Diese Geräte werden einfach 'End Of Line', Geräte genannt, im Folgenden mit EOL abgekürzt.

EOL ('END OF LINE'): MERKMALE UND ANLEITUNG ZUR VERWENDUNG

EOL sind reaktive Lasten mit einer Impedanz von 200 Ω bei der Resonanzfrequenz (20 Hz). Da EOL nur die reaktive Leistung aufnehmen, können Sie zu einer

Lautsprecherleitung hinzugefügt werden, ohne dass Sie die Nennleistung des Verstärkers beeinträchtigen.

Jedoch gilt dies, wenn die Dynamik des Impedanzmessgeräts betrachtet wird, die ordnungsgemäß bis zu einer maximalen Last gemessen werden kann, die dem Doppelten der Nennverstärkerleistung entspricht.

Um eine ordnungsgemäße Leitungsüberwachung zu gewährleisten, wenn die Beschränkung des letzten Lautsprechers bei mehreren Leitungsabzweigungen (im vorherigen Abschnitt erläutert) nicht berücksichtigt wird, ist es notwendig, ein EOL am Ende jeder Leitungsabzweigung vorzusehen.

Für jedes Verstärkermodell gibt es eine maximale Anzahl an EOL (und

Leitungsabzweigungen), die zu einer Einzelleitung hinzugefügt werden können.

Dies ist auf Probleme mit der Dynamik des Impedanzmesskreises zurückzuführen (es sind Wirbelströme zu berücksichtigen, da diese den Verstärker überlasten können).

• Max. 5 EOL für jede Leitung, die mit einem 500 W Verstärkerausgang verbunden ist.
• Max. 4 EOL für jede Leitung, die mit einem 250 W Verstärkerausgang verbunden ist.
• Max. 2 EOL für jede Leitung, die mit einem 125 W Verstärkerausgang verbunden ist.

Die Gesamtimpedanz (Ztot), die sich aus dem Parallelwert zwischen der Lastimpedanz, die bereits in der Leitung vorhanden ist (Zline), und dem EOL (Zeol = 200 Ω) ergibt, erhält man leicht durch die folgende Formel:

$$ Z \text {tot} = \frac {\text {Zline} \times \text {Zeol}}{\text {Zline} - \text {Zeol}} $$

HINWEIS: DIE LEITUNGSIMPEDANZ (Zline) DIE LEITUNGSIMPEDANZ 20 Hz (DIE NICHT GLEICH DER MIT EINEM IMPEDANZMESSGERÄT GEMESSENEN IMPEDANZ BEI 1 kHz)!

Bei einer einzelnen Leitung, die eine besonders niedrige Impedanzlast oder Leitungen hat, zu denen Hupenlautsprecher gehören (offene Schaltkreise bei 20 Hz), ist es notwendig, weitere EOL parallel hinzuzufügen.

Falls die Leitung in mehrere Abzweigungen aufgeteilt ist, muss die EOL-Anzahl in jeder Abzweigung gleich sein, um eine ordnungsgemäße Überwachung zu gewährleisten und die folgende Formel zu berücksichtigen:

$$ \begin{array}{r l r} \text { Neol } & = \text { EOL - Anzahl } \ \text { Neol } > = \frac {2 0 0 \Omega}{\text { Ztot (21 - Nbranch) }} & \quad & \text { Ztot } = \text { Gesamtimpedanz } \ & \quad & \text { Nbranch } = \text { Nummer der Leitungsabzweigung } \end{array} $$

Innerhalb der Betriebsgrenzen des Systems ist das Ergebnis in fast allen Fällen gleich 1. Die einzige Ausnahme ist bei einer Leitung mit zwei Abzweigungen vorhanden, einschließlich Hupenlautsprechern, die an einen 500 W Verstärker angeschlossen sind. In diesem Fall empfiehlt es sich, zwei EOL (parallel) am Ende jeder Leitungsabzweigung hinzuzufügen (Einhaltung des korrekten Messbereichs).

Um zu wissen, wie viele EOL in einer Leitung erforderlich sind, muss die Gesamtimpedanz (Ztot) durch Anwendung der folgenden Formel (Parallelimpedanzen) berechnet werden, die nach der EOL-Anzahl angepasst wird (Neol):

$$ Z \text {tot} = \frac {\text {Zline} \times \frac {2 0 0 \Omega}{\text {Neol}}}{\text {Zline} + \frac {2 0 0 \Omega}{\text {Neol}}} $$

HINWEIS: DIE LEITUNGSIMPEDANZ (Zline) WIRD HIER BERÜCKSICHTIGT BEI DER FREQUENZ VON 20 Hz (DIE NICHT GLEICH DER MIT EINEM IMPEDANZMESSGERÄT GEMESSENEN IMPEDANZ BEI 1 kHz IST)!

Die Gesamtimpedanz muss die Begrenzungen der EOL berücksichtigen. Die Anzahl an EOL darf die Maximalmenge (wie oben angegeben) nicht überschreiten.

Audioeingänge MAIN IN, FALL BACK INPUT

• Eingangsempfindlichkeit: -50 ÷ +6 dBu
• Frequenzantwort (±3 dB): 20 Hz ÷ 20 kHz
• Eingangsimpedanz (1 kHz): 25 kΩ
• Signal/Rausch-Verhältnis: 104 dB
• Spannung FALL BACK Befehl: 24 V dc

PAGING IN (1, 2) Audioeingänge

• Eingangsempfindlichkeit: -60 ÷ -20 dBu
• Frequenzantwort (±3 dB): 200 Hz ÷ 16 kHz
• Eingangsimpedanz (1 kHz): 4 kΩ
• Signal/Rausch-Verhältnis: 84 dB

- Stromversorgung Paging-Konsole: 24 ÷ 28 V dc

AUX INPUT

• Eingangsempfindlichkeit: -50 ÷ +6 dBu
• Frequenzantwort (±3 dB): 20 Hz ÷ 20 kHz
• Eingangsimpedanz (1 kHz): 25 kΩ
• Signal/Rausch-Verhältnis: 94 dB

BGM (1, 2, 3) Audioeingänge

• Eingangsempfindlichkeit: -50 ÷ +6 dBu
• Frequenzantwort (±3 dB): 20 Hz ÷ 20 kHz
• Eingangsimpedanz (1 kHz): 25 kΩ

Ausgänge Lautsprecherleitungen

- Ausgangsspannung: 100 V / 70 V (auswählbar nur durch RCF)

- Anzahl an internen Verstärker: 2 (MX 9502), 4 (MX 9504)

- Max. Leistung jedes Verstärkers: 250 W (MX 9502) / 125 W (MX 9504)

- Mindestlastimpedanz für jeden Verstärker: [100 V] 40 Ω (MX 9502), 80 Ω (MX 9504)

[70 V] 20 Ω (MX 9502), 40 Ω (MX 9504)

• Leitungsausgänge Lautsprecher: A1 - A2 - B1 - B2 (MX 9502), A - B - C - D (MX 9504)
• Frequenzantwort (±3 dB): 20 Hz ÷ 20 kHz
• Verzerrung (THD+N @1W, 1kHz): ≤ 0,1%

MONITOR OUT, AUX OUT, MOH Audioeingänge

- Max. Ausgangspegel: 1 W bei 8 Ω

- Ausgangsimpedanz (1 kHz): 60 Ω

- Frequenzantwort (±3 dB): 20 Hz ÷ 20 kHz

- Verzerrung (THD+N @1W, 1kHz): ≤ 0,01%

GPI (Logikeingänge)

• Überwachte Anzahl an GPI: 8
• Anzahl fotogekoppelte GPI: 4

GPO (Logikausgänge)

- Max. anlegbare Spannung: 24 V dc

- Max. Strom: 0,3 A

RCF FLEXCOM BUS

- Kanäle: 4

- Auflösung: 24 bits

- Probenahmefrequenz: 44,1 kHz

24 V DC Ausgang

- Max. Ausgangsstrom: 100 mA

DATENLINK

- 1 LAN ETHERNET Anschluss

- 2 PAGING IN RJ 45 Ports

- 1 RS485 ETHERNET Anschluss

- Betriebsspannung: 115/230 V AC (50-60 Hz), 48 V dc

- Max. Verbrauch (Leistung):

- Betriebstemperatur: -5 ÷ +50^ (23 ÷ 122^)

- Relative Feuchtigkeit: 20 ÷ 90% (nicht kondensierend)

MECHANISCHE DATEN

- Abmessungen (B, H, T): 485 mm, 88 mm, 365 mm (19" Zoll-Rack - 2 Einheiten)

- Nettogewicht: 8,0 kg (MX 9502), 8,3 kg (MX 9504)

DXT 9000 - EINHALTUNG DER ANFORDERUNGEN VON EN 54-16 BEI DER OPTIONENLISTE

7.3 Hörbare Warnmeldung
7.6.2 Manuelle Schalldämpfung des Sprachalarmzustands
7.7.2 Manuelle Rücksetzung des Sprachalarmzustands
7.8 Ausgang zu Brandmeldegeräten
8.3 Anzeige von Störungen im Zusammenhang mit dem Übertragungsweg zum CIE
9. Deaktivierungszustand
10. Manuelle Steuerung Sprachalarm
11. Schnittstelle mit externen Steuergerät(en)
12. Notfallmikrofon(e)
13.14 Redundante Stromverstärker

CE

0068

RCF S.p.A. - Via Raffello 13, 42124 Reggio Emilia, ITALY

14

0068-CPR-002/2014

EN 54-16:2008

Ausgenommen sind mögliche Fehler und Unterlassungen.

RCF S.p.A. behält sich das Recht vor, Änderungen ohne vorherige Ankündigungen vorzunehmen.

www.rcf.it
