Type de produit	Récepteur radio pour commande d'éclairage ou d'automatisme
Marque	Delta Dore
Modèle	Tyxia 4801
Alimentation	230 V AC, 50/60 Hz
Consommation électrique	Faible consommation, veille < 0,5 W
Puissance maximale de commutation	Jusqu'à 1000 W (résistif)
Fréquence radio	868,3 MHz (protocole Tyxia)
Portée radio	Environ 30 m en intérieur (selon obstacles)
Dimensions (L x l x h)	85 x 85 x 32 mm
Poids	Environ 100 g
Indice de protection	IP20 (usage intérieur)
Température de fonctionnement	0 °C à +40 °C
Nombre de récepteurs associables	Jusqu'à 16 émetteurs par récepteur
Fonctions principales	Association/dissociation avec émetteurs, temporisation réglable (marche forcée, coupure brève), détection de présence (mode 5)
Raccordement	Borniers à vis, fils de commande non isolés du secteur (attention)
Longueur maxi des rallonges de commande	Jusqu'à 10 m (isolées du 230 V)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Installation électrique par un professionnel. Respecter les normes basse tension et les prescriptions de montage.
Pièces détachées et réparabilité	Pas de pièces détachées disponibles. Appareil non réparable par l'utilisateur.
Informations générales	Notice téléchargeable gratuitement sur notice-facile.com. Usage en intérieur uniquement.

FOIRE AUX QUESTIONS - Tyxia 4801 DELTA DORE

Comment associer un émetteur à mon récepteur Tyxia 4801 ?

Mettez l'installation sous tension. Appuyez 3 secondes sur la touche du récepteur jusqu'à ce que son voyant clignote. Relâchez. Ensuite, sur l'émetteur, envoyez l'ordre d'association (voir sa notice). Vérifiez que le voyant du récepteur ne clignote plus : les produits sont associés.

Comment dissocier un émetteur du récepteur ?

Maintenez appuyé 10 secondes sur la touche du récepteur : après 3 secondes le voyant clignote lentement, après 7 secondes il clignote rapidement. Relâchez. Validez sur l'émetteur (voir sa notice). Vérifiez que le voyant du récepteur ne clignote plus : la dissociation est faite.

Comment réinitialiser complètement le récepteur ?

Maintenez appuyée 20 secondes sur la touche du récepteur. Après 3 secondes le voyant clignote lentement, puis rapidement. Continuez jusqu'à ce que le voyant s'éteigne. Relâchez. Le récepteur est réinitialisé.

Que signifient les différents modes de temporisation ?

Les modes sont : (1) Marche temporisée sur commande ON ; (2) Marche temporisée sur fin de détection ; (3) Présence Phase -> ON, marche temporisée à la disparition de la phase ; (4) Coupure brève 30'' puis 20'' avant extinction finale ; (5) Détection active seulement si elle dure plus de 80 secondes. Consultez la notice pour les détails.

Puis-je rallonger les fils de commande locale ?

Oui, il est possible de rallonger les fils de la commande locale jusqu'à 10 mètres, à condition de les isoler du 230 V.

Quel type de charge puis-je connecter au récepteur ?

Le récepteur peut commander des charges résistives jusqu'à 1000 W (par exemple, éclairage). Pour les charges inductives, la puissance maximale est réduite. Vérifiez les spécifications techniques.

Est-ce que le récepteur fonctionne avec des émetteurs d'autres marques ?

Non, le récepteur Tyxia 4801 est compatible exclusivement avec les émetteurs de la gamme Tyxia Delta Dore fonctionnant à 868,3 MHz.

Comment savoir si mon récepteur est correctement associé ?

Après la procédure d'association, le voyant du récepteur cesse de clignoter. Si le voyant reste allumé fixe ou clignote, l'association n'a pas fonctionné. Recommencez la procédure.

Que faire si le récepteur ne répond plus ?

Vérifiez d'abord l'alimentation 230 V. Essayez de réinitialiser le récepteur (appui long 20 secondes). Si le problème persiste, vérifiez la pile de l'émetteur ou réassociez les appareils.

Puis-je installer le récepteur à l'extérieur ?

Non, le récepteur a un indice de protection IP20, il doit être installé en intérieur, à l'abri de l'humidité et des intempéries.

MODE D'EMPLOI Tyxia 4801 DELTA DORE

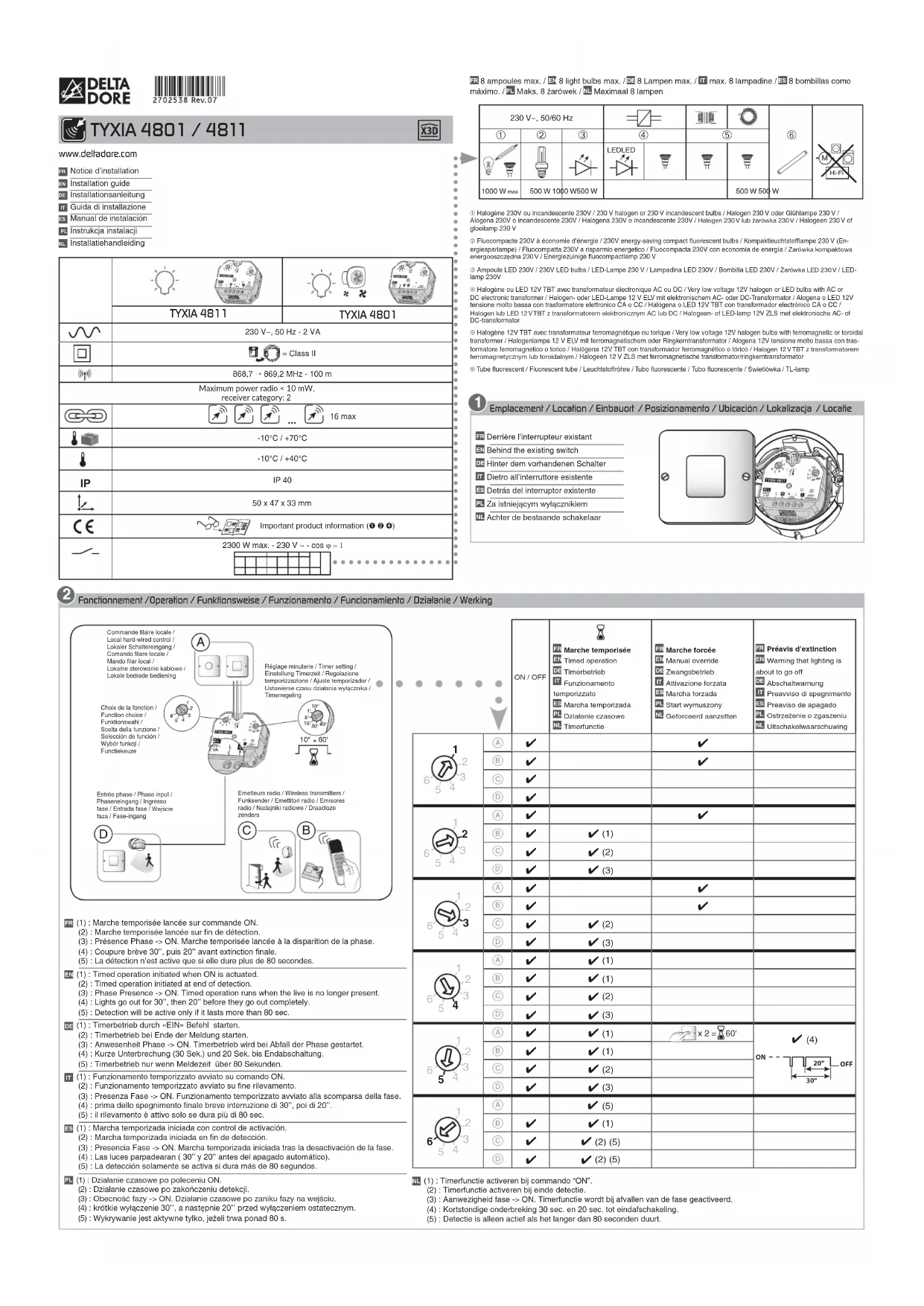

Notice d'installation

Installation guide

(1) : Marche temporisée lancée sur commande ON.

(2) : Marche temporisée lancée sur fin de détection. (3) : Présence Phase -> ON. Marche temporisée lancée à la disparition de la phase. (4) : Coupure brève 30", puis 20" avant extinction finale. (5) : La détection n'est active que si elle dure plus de 80 secondes.

A Tout fil non connecté doit être obligatoirement isolé (domino).

B ATTENTION, les fils de commande ne sont pas isolés du secteur.

Tout matériel raccordé doit être marqué CE et satisfaire aux exigences des appareils basse tension ainsi qu'aux prescriptions de montage.

Possibilité de rallonger, jusqu'à 10m, les fils de la commande locale (à isoler du 230V).

- Maintenez appuyé 10 secondes :

- après 3 secondes, le voyant clignote lentement. - après 7 secondes, le voyant clignote rapidement. Relâchez.

② Validez sur l'émetteur (voir sa notice).

③ Vérifiez que le voyant du récepteur ne clignote plus. Les produits ne sont plus associés.

① Mettez l'installation sous tension.

Appuyez 3 secondes sur la touche du ou des récepteur(s) jusqu'à ce que son voyant clignote. Relâchez.

② Sur l'émetteur, envoyez l'ordre d'association (voir sa notice). ③ Vérifiez que le voyant du (ou des) récepteur(s) ne clignote plus. Les produits sont associés.

Maintenez appuyée 20 secondes sur la touche du récepteur :

• après 3 secondes, le voyant clignote lentement.
• après 3 secondes, le voyant clignote rapidement. Maintenez l'appui jusqu'à ce que le voyant s'éteigne. Relâchez.
