Intitulé	Description
Type de produit	Récepteur radio pour commande de chauffage et d'éclairage
Fréquence de fonctionnement	868 MHz
Alimentation	230 V AC
Compatibilité	Compatible avec les télécommandes Tyxia et autres dispositifs Delta Dore
Nombre de canaux	1 canal
Dimensions	80 x 80 x 30 mm
Installation	Montage sur rail DIN ou en saillie
Utilisation	Contrôle à distance des appareils électriques (chauffage, éclairage)
Maintenance	Vérification régulière des connexions électriques
Sécurité	Conforme aux normes de sécurité électrique en vigueur
Garantie	2 ans
Informations supplémentaires	Produit destiné à un usage intérieur uniquement

FOIRE AUX QUESTIONS - Tyxia 5731 DELTA DORE

Comment configurer le récepteur DELTA DORE Tyxia 5731 ?

Pour configurer le récepteur, commencez par le brancher à une source d'alimentation. Ensuite, appuyez sur le bouton de programmation et maintenez-le enfoncé jusqu'à ce que le voyant clignote. Suivez les instructions de votre télécommande ou dispositif de commande pour le synchroniser.

Que faire si le récepteur ne répond pas aux commandes ?

Vérifiez d'abord que le récepteur est correctement alimenté. Assurez-vous que la distance entre le récepteur et la télécommande est adéquate. Si le problème persiste, essayez de réinitialiser le récepteur en débranchant et rebranchant l'alimentation.

Comment réinitialiser le récepteur DELTA DORE Tyxia 5731 ?

Pour réinitialiser le récepteur, débranchez-le de l'alimentation pendant environ 10 secondes, puis rebranchez-le. Ensuite, appuyez sur le bouton de programmation pendant environ 5 secondes jusqu'à ce que le voyant clignote.

Le récepteur peut-il fonctionner avec plusieurs télécommandes ?

Oui, le DELTA DORE Tyxia 5731 peut être programmé pour fonctionner avec plusieurs télécommandes. Suivez les instructions de programmation pour chaque télécommande que vous souhaitez ajouter.

Quelle est la portée de fonctionnement du récepteur DELTA DORE Tyxia 5731 ?

La portée de fonctionnement est généralement d'environ 30 mètres en champ libre. Des obstacles comme des murs ou des meubles peuvent réduire cette portée.

Le récepteur est-il compatible avec d'autres produits DELTA DORE ?

Oui, le récepteur DELTA DORE Tyxia 5731 est compatible avec d'autres dispositifs de la gamme DELTA DORE, notamment les télécommandes et les dispositifs d'automatisation.

Comment savoir si le récepteur est en mode de programmation ?

Lorsque le récepteur est en mode de programmation, le voyant LED clignote. Si le voyant reste allumé, cela signifie que le récepteur est en mode normal.

Y a-t-il des mises à jour du firmware pour le récepteur DELTA DORE Tyxia 5731 ?

Pour des mises à jour du firmware, veuillez consulter le site officiel de DELTA DORE ou contacter leur service client pour obtenir des informations sur les mises à jour disponibles.

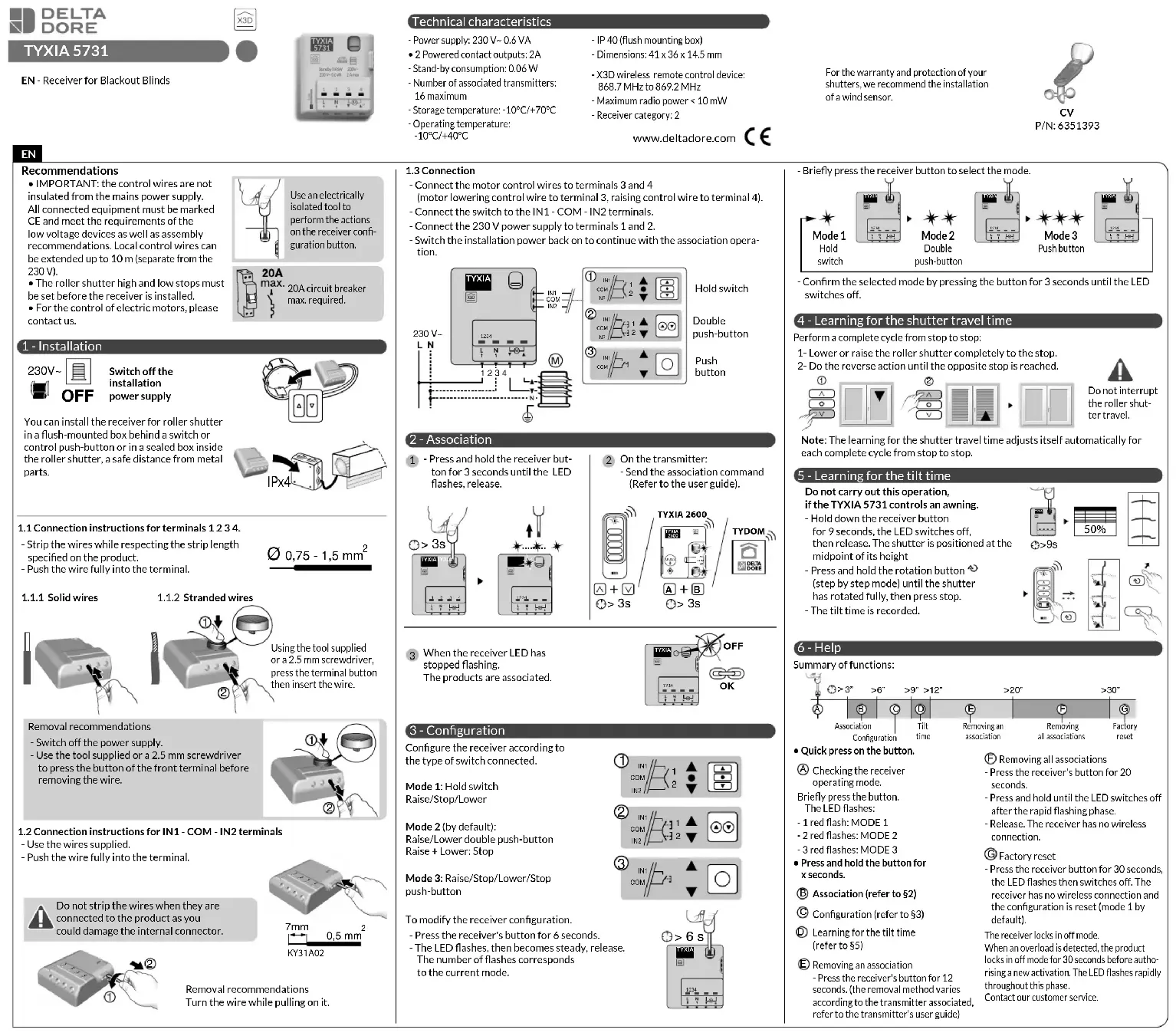

MODE D'EMPLOI Tyxia 5731 DELTA DORE

• ATTENTION, les fils de commande ne sont pas isolés du secteur. Tout matériel raccordé doit être marqué CE et satisfaire aux exigences des appareils basse tension ainsi qu’aux prescriptions de montage. Possibilité de rallonger jusqu’à 10m les fils de la commande locale (à séparer du 230V).

• Les butées haute et basse du volet doivent être réglées avant l’installation du récepteur.
• Pour le pilotage des moteurs électroniques, nous consulter.

1.1 Instructions de connexion des bornes 1 2 3 4.

- Dénudez les fils en respectant la longueur de dénudage indiquée sur le produit. - Poussez le fil jusqu’au fond de la borne.

- Utilisez les fils fournis. - Poussez le fil jusqu’au fond de la borne.

- Raccordez les fils de commande du moteur aux bornes 3 et 4 (le fil de descente du moteur à la borne 3, le fil de montée à la borne 4). - Raccordez l’interrupteur aux bornes IN1 - COM - IN2. - Raccordez l’alimentation 230V aux bornes 1 et 2. - Rétablissez l’alimentation de l’installation afin de procéder à l’association.

Configurez le récepteur en fonction du type d’interrupteur raccordé. Mode 1 : Interrupteur maintenu Montée / Stop / Descente Mode 2: (par défaut): Double bouton poussoir Montée / Descente Monté + Descente : Stop Mode 3 : Bouton poussoir Montée / Stop / Descente / Stop Pour modifier la configuration du récepteur. - Appuyez 6 secondes sur la touche du récepteur. - Le voyant clignote puis s’allume fixe, relâchez. Le nombre de flashs du voyant correspond au mode en cours. - Appuyez brièvement sur la touche du récepteur pour sélectionner le mode - Validez le mode choisi en appuyant 3 secondes sur la touche jusqu’à ce que le voyant s’allume.

4 - Apprentissage des temps de courses du volet

Effectuez un cycle complet de butée à butée :

1- Descendez ou montez complètement le volet jusqu’à la butée.

2- Effectuez une manœuvre inverse jusqu’à la butée opposée.

Remarque : L’apprentissage des temps de courses du volet, s’ajuste automatiquement à chaque cycle complet de butée à butée.

5 - Apprentissage du temps d’inclinaison

Ne pas effectuer cette opération,si le TYXIA 5731 pilote un store banne. - Maintenez appuyée la touche du récepteur pendant 9 secondes, le voyant s’éteint, relâchez. Le volet se positionne à mi-hauteur - Maintenez la touche rotation appuyée (mode pas à pas) jusqu’à la rotation complète du volet, puis appuyez sur stop. - Le temps d’inclinaison est enregistré.

Récapitulatif des fonctions : 0,75 - 1,5 mm

Utilisez un outil isolé électriquement pour réaliser les actions sur la touche de configuration du récepteur. IPx4 230V~ OFF Coupez l’alimentation de l’installation Vous pouvez installer le récepteur pour volet roulant dans une boîte d’encastrement derrière un interrupteur ou un bouton poussoir de commande ou dans une boîte étanche à l’intérieur du coffre du volet rou- lant, à distance de pièces métalliques. Préconisations de démontage - Coupez l’alimentation. - Utilisez l’outil fourni ou un tournevis de 2,5 mm pour appuyer sur le bouton de la borne avant de retirer le fil.

Préconisations de démontage Tournez en tirant sur le fil. Ne pas dénuder les fils lorsqu’ils sont connectés sur le produit au risque d’endommager le connecteur interne. 12123 427mm0,5 mmKY31A02123 4230 V~IN1COMIN2 TYXIA IN1COMIN2IN1COMIN2IN1COM2131212Interrupteur maintenuDouble bouton poussoirBouton poussoir - Appuyez 3 secondes sur la touche du récepteur jusqu’à ce que son voyant clignote, relâchez. Sur l’émetteur : - Envoyez l’ordre d’association (Consultez sa notice). Lorsque que le voyant du récepteur ne clignote plus. Les produits sont associés. OKOFF

Ne pas interrompre la course du volet.Mode 1Interrupteur maintenuMode 2Double bouton poussoirMode 3Bouton poussoir• Appui bref sur la touche.

Vérification du mode de fonctionnement du récepteur Appuyez brièvement sur la touche. Le voyant clignote : - 1 flash rouge : MODE 1 - 2 flashs rouge : MODE 2 - 3 flashs rouge : MODE 3

• Appui maintenu sur la touche pendant x secondes. Association (voir §2)

Configuration (voir §3)

Apprentissage du temps d’inclinaison (voir §5)

Suppression d’une association - Appuyez 12 secondes sur la touche du récepteur. (le mode de suppression varie suivant l’émetteur associé, consultez la notice de l’émetteur)

Suppression de toutes les associations - Appuyez 20 secondes sur la touche du récepteur. - Maintenez l’appui jusqu’à ce que le voyant s’éteigne après la phase de clignotement rapide. - Relâchez. Le récepteur est vierge de lien radio. Reset usine - Appuyez 30 secondes sur la touche du récepteur, le voyant clignote puis s’éteint. Le récepteur est vierge de lien radio et la configuration est réinitialisée (mode 1 par défaut). Le récepteur se bloque en arrêt. Sur détection de surcharge, le produit se bloque en arrêt pendant 30 secondes avant d’autoriser une nouvelle mise en marche. Le voyant réalise des flashs rapides tout au long de cette phase. Contactez notre service clients. Coupe circuit 20A max. obligatoire.3’’BA >6’’ >9’’ >20’’>12’’ >30’’ C DF G>E Association Suppression d’une associationConfigurationResetusineSuppression detoutes les associationsTemps d’inclinaison A l’aide de l’outil fourni ou d’un tournevis de 2,5 mm, appuyez sur le bouton de la borne puis insérez le fil. Pour la garantie et la protection de vos stores, nous vous recommandons l’installation d’un capteur vent.CVRéf : 6351393 FR - Récepteur pour Brise Soleil Orientable EN - Receiver for Blackout Blinds PL - Odbiornik do żaluzji regulowanych NL - Ontvanger Verstelbare zonnewering 50%TYXIA>9s Caractéristiques techniques - Alimentation : 230 V~ 0,6 VA - 2 Sorties contacts alimentés: 2A - Consommation en veille : 0,06 W - Nombre d’émetteurs associés : 16 maximum - Température de stockage : -10°C / +70°C - Température de fonctionnement : -10°C / +40°C - IP 40 (en boite d’encastrement) - Dimensions : 41 x 36 x 14,5 mm - Dispositif de télécommande radio X3D : 868,7 MHz à 869,2 MHz. - Puissance radio maximale < 10 mW - Récepteur catégorie 2 Recommendations• IMPORTANT: the control wires are not insulated from the mains power supply. All connected equipment must be marked CE and meet the requirements of the low voltage devices as well as assembly recommendations. Local control wires can be extended up to 10 m (separate from the 230 V).• The roller shutter high and low stops must be set before the receiver is installed.• For the control of electric motors, please contact us.
