Tyxia 5610 - Recepteur DELTA DORE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Récepteur radio 433 MHz, compatible avec les télécommandes Tyxia.
Utilisation	Permet le contrôle à distance des équipements électriques et des systèmes de chauffage.
Maintenance et réparation	Vérifier régulièrement le bon fonctionnement, remplacer les piles de la télécommande si nécessaire.
Sécurité	Installation conforme aux normes électriques en vigueur, éviter l'exposition à l'humidité.
Informations générales	Installation facile, compatible avec plusieurs types d'appareils, garantie constructeur.

FOIRE AUX QUESTIONS - Tyxia 5610 DELTA DORE

Comment réinitialiser le récepteur DELTA DORE Tyxia 5610 ?

Pour réinitialiser le Tyxia 5610, maintenez enfoncé le bouton de programmation pendant environ 10 secondes jusqu'à ce que le voyant clignote rapidement.

Pourquoi le récepteur ne répond-il pas aux commandes de l'émetteur ?

Vérifiez que le récepteur est correctement alimenté et que l'émetteur est bien associé. Assurez-vous également que la distance entre l'émetteur et le récepteur est adéquate.

Comment associer un nouvel émetteur au récepteur Tyxia 5610 ?

Pour associer un nouvel émetteur, appuyez sur le bouton de programmation du Tyxia 5610 puis, dans les 30 secondes, actionnez l'émetteur que vous souhaitez associer.

Le récepteur fonctionne-t-il avec d'autres émetteurs de la même gamme ?

Oui, le Tyxia 5610 est compatible avec tous les émetteurs de la gamme Tyxia de DELTA DORE.

Comment vérifier si le récepteur est en mode veille ?

Si le voyant LED ne s'allume pas, cela signifie que le récepteur est en mode veille. Pour le réactiver, appuyez sur le bouton de programmation.

Quels types de charges le Tyxia 5610 peut-il contrôler ?

Le Tyxia 5610 peut contrôler des charges résistives, inductives et capacitives jusqu'à 1000 W pour les lampes et 300 W pour les appareils à induction.

Comment puis-je savoir si le récepteur est correctement alimenté ?

Si le voyant LED est allumé, cela indique que le récepteur est correctement alimenté. Si le voyant est éteint, vérifiez l'alimentation électrique.

Le récepteur Tyxia 5610 peut-il être utilisé en extérieur ?

Non, le Tyxia 5610 n'est pas conçu pour une utilisation en extérieur. Il doit être installé dans un endroit protégé des intempéries.

Que faire si le récepteur émet un signal sonore continu ?

Un signal sonore continu peut indiquer une erreur de configuration. Vérifiez l'association avec l'émetteur et réinitialisez le récepteur si nécessaire.

Comment mettre à jour le firmware du récepteur Tyxia 5610 ?

Le firmware du Tyxia 5610 ne peut pas être mis à jour par l'utilisateur. Pour des mises à jour, veuillez contacter le service client de DELTA DORE.

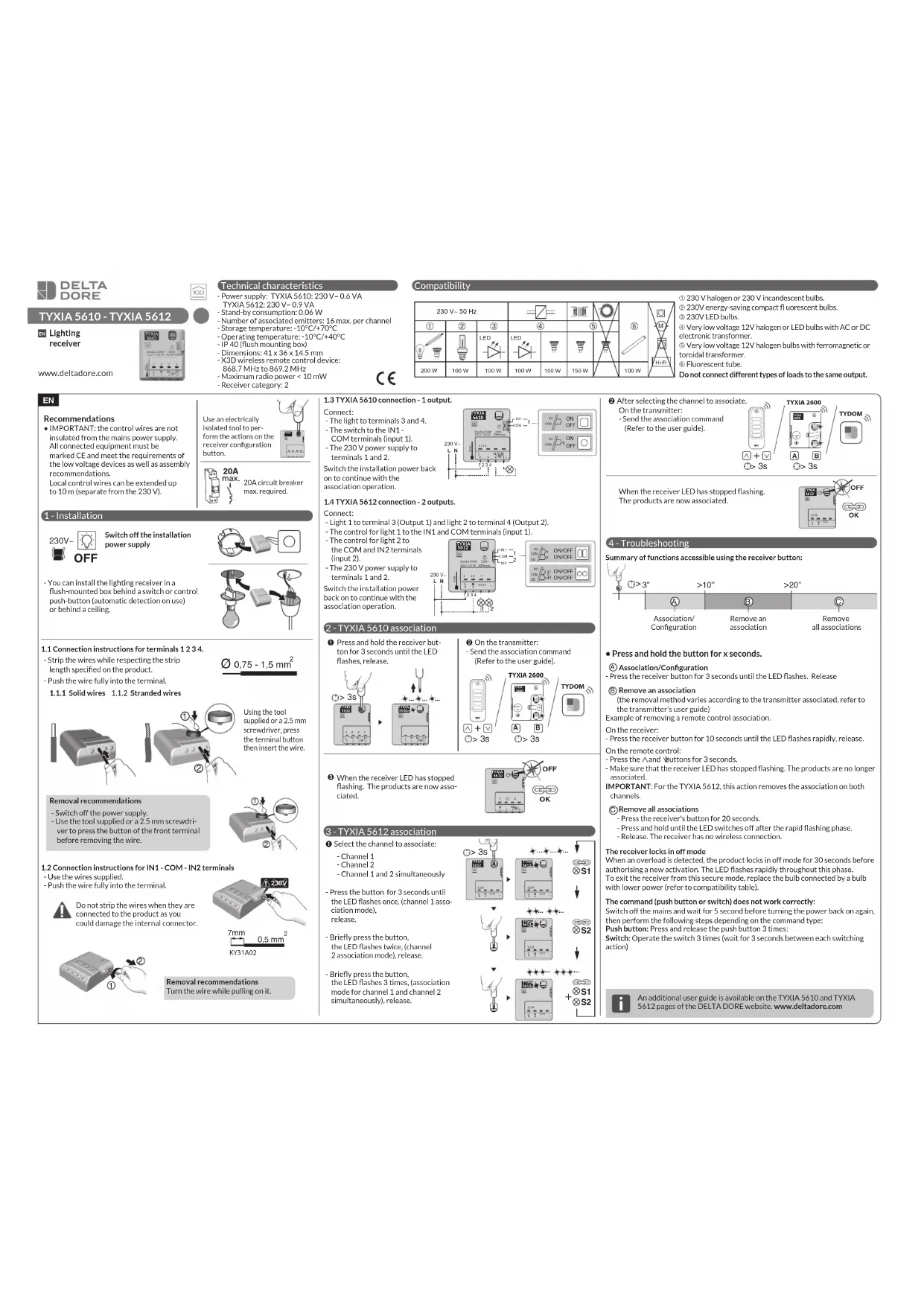

MODE D'EMPLOI Tyxia 5610 DELTA DORE

• ATTENTION, les fils de commande ne sont pas isolés du secteur. Tout matériel raccordé doit être marqué CE et satisfaire aux exigences des appareils basse tension ainsi qu’aux prescriptions de montage. Possibilité de rallonger, jusqu’à 10m, les fils de la commande locale (à séparer du 230V).

1.1 Instructions de connexion des bornes 1 2 3 4.

- Dénudez les fils en respectant la longueur de dénudage indiquée sur le produit. - Poussez le fil jusqu’au fond de la borne.

- Utilisez les fils fournis. - Poussez le fil jusqu’au fond de la borne.

1.3 Raccordement TYXIA 5610 - 1 sortie.

Raccordez : - Le luminaire aux bornes 3 et 4. - L’interrupteur aux bornes IN1 - COM (entrée 1). - L’alimentation 230V aux bornes 1 et 2. Rétablissez l’alimentation de l’installation afin de procéder à l’association.

1.4 Raccordement TYXIA 5612 - 2 sorties.

Raccordez : - Le luminaire 1 à la borne 3 (Sortie 1) et le luminaire 2 à la borne 4 (Sortie 2). - La commande du luminaire 1 aux bornes IN1 et COM (entrée 1). - La commande du luminaire 2 aux bornes COM et IN2 (entrée 2). - L’alimentation 230V aux bornes 1 et 2. Rétablissez l’alimentation de l’installation afin de procéder à l’association.

Sélectionnez la voie à associer : - Voie 1 - Voie 2 - Voie 1 et 2 simultanément - Appuyez 3 secondes sur la touche jusqu’à ce que le voyant clignote 1 fois, (mode association de la voie 1), relâchez. - Appuyez brièvement sur la touche, le voyant clignote 2 fois, (mode association de la voie 2), relâchez. - Appuyez brièvement sur la touche, le voyant clignote 3 fois, (mode association de la voie 1 et de la voie 2 simultanément), relâchez.Ë Après avoir sélectionné la voie à associer. Sur l’émetteur : - Envoyez l’ordre d’association (Consultez sa notice). Lorsque que le voyant du récepteur ne clignote plus. Les produits sont associés.

Récapitulatif des fonctions accessibles à l’aide de la touche du récepteur:

• Appui maintenu sur la touche pendant x secondes.A Association / Configuration - Appuyez 3 secondes sur la touche du récepteur jusqu’à ce que le voyant clignote. RelâchezB Suppression d’une association (le mode de suppression varie suivant l’émetteur associé, consultez la notice de l’émetteur) Exemple de suppression d’association d’une télécommande. Sur le récepteur : - Appuyez 10 secondes sur la touche du récepteur jusqu’à ce que le voyant clignote rapidement, relâchez. Sur la télécommande : - Appuyez 3 secondes sur les touches et . - Vérifiez que le voyant du récepteur ne clignote plus. Les produits ne sont plus associés. ATTENTION : Dans le cas du TYXIA 5612, cette action supprime l’association sur les 2 voies. Suppression de toutes les associations - Appuyez 20 secondes sur la touche du récepteur. - Maintenez l’appui jusqu’à ce que le voyant s’éteigne après la phase de clignotement rapide. - Relâchez. Le récepteur est vierge de lien radio. Le récepteur se bloque en arrêt Sur détection de surcharge, le produit se bloque en arrêt pendant 30 secondes avant d’autoriser une nouvelle mise en marche. Le voyant réalise des flashs rapides tout au long de cette phase. Pour sortir le récepteur de ce mode sécurisé, remplacez l’ampoule raccordée par une ampoule de plus faible puissance (voir tableau de compatibilité). La commande (Bouton poussoir ou interrupteur) ne fonctionne pas correctement: Coupez le secteur et attendez 5 secondes avant de remettre sous tension, puis effectuez les actions suivantes selon le type de commande : Bouton Poussoir : Réalisez 3 appuis court sur le bouton poussoir. Interrupteur : Commandez l’interrupteur 3 fois (attendre 3 secondes entre chaque commande). 0,75 - 1,5 mm

Caractéristiques techniques - Alimentation : TYXIA 5610 : 230 V~ 0,6 VA

TYXIA 5612 : 230 V~ 0,9 VA

- Consommation en veille : 0,06 W - Nombre d’émetteurs associés : 16 max. par voie - Température de stockage : -10°C / +70°C - Température de fonctionnement : -10°C / +40°C - IP 40 (en boite d’encastrement) - Dimensions : 41 x 36 x 14,5 mm - Dispositif de télécommande radio X3D : 868,7 MHz à 869,2 MHz. - Puissance radio maximale < 10 mW - Récepteur catégorie 2 Une notice complémentaire est disponible sur les pages TYXIA 5610 et TYXIA 5612 du site DELTA DORE. www.deltadore.com Compatibilité À Halogène 230V ou incandescente 230V. Á Fluocompacte 230V à économie d’énergie. Â Ampoule LED 230V. Ã Halogène ou LED 12V TBT avec transformateur électronique AC ou DC. Ä Halogène 12V TBT avec transformateur ferromagnétique ou torique. Å Tube fl uorescent. Ne pas raccorder différents types de charges sur la même sortie. Utilisez un outil isolé électriquement pour réaliser les actions sur la touche de configuration du récepteur. TYXIA Coupez l’alimentation de l’installation 230V~ OFF - Vous pouvez installer le récepteur d’éclairage dans une boîte d’encastrement derrière un interrupteur ou un bouton poussoir de commande (détection automatique à l’usage) ou derrière un plafonnier. A l’aide de l’outil fourni ou d’un tournevis de 2,5 mm, appuyez sur le bouton de la borne puis insérez le fil. Préconisations de démontage - Coupez l’alimentation. - Utilisez l’outil fourni ou un tournevis de 2,5 mm pour appuyer sur le bouton de la borne avant de retirer le fil.

Ne pas dénuder les fils lorsqu’ils sont connectés sur le produit au risque d’endommager le connecteur interne.

Préconisations de démontage Tournez en tirant sur le fil. 230 V~

IN1 IN2 COM TYXIA5612 230V~200W max Standby 0.06W230 V~ 0.9 VAS1 S2µON/OFFON/OFFON/OFFON/OFFIN1COMIN2IN1COMIN21212TYXIA 2600TYDOMABCOMIN1IN2CR 2032TYXIA2600> 3sA B> 3s TYXIA5610TYXIA5610 > 3sµ N S1N N S1N Appuyez 3 secondes sur la touche du récepteur jusqu’à ce que son voyant clignote, relâchez.Ë Sur l’émetteur : - Envoyez l’ordre d’association (Consultez sa notice). Lorsque que le voyant du récepteur ne clignote plus. Les produits sont associés. TYXIA5610OKOFFµN S1NLTYXIA5612 .........> 3sS1S2 TYXIA 5612
