RF 6640 - Recepteur DELTA DORE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Récepteur RF 6640, compatible avec les systèmes de gestion de chauffage et d'éclairage DELTA DORE.
Fréquence de fonctionnement	868 MHz, technologie radio fréquence pour une communication sans fil fiable.
Alimentation	Alimentation par secteur, avec une consommation énergétique optimisée.
Utilisation	Permet de contrôler des appareils à distance via un thermostat ou une télécommande.
Installation	Installation facile sur rail DIN, avec des connexions simples pour un câblage rapide.
Maintenance	Vérification régulière des connexions et mise à jour du firmware recommandées.
Sécurité	Conforme aux normes de sécurité électrique en vigueur, protection contre les surcharges.
Informations Générales	Produit conçu pour une utilisation intérieure, garantie de 2 ans.

FOIRE AUX QUESTIONS - RF 6640 DELTA DORE

Comment installer le récepteur DELTA DORE RF 6640 ?

Pour installer le récepteur DELTA DORE RF 6640, commencez par couper l'alimentation électrique. Connectez les fils selon le schéma fourni dans le manuel d'utilisation. Assurez-vous que le récepteur est monté à un endroit où il peut recevoir le signal de la télécommande.

Que faire si le récepteur ne répond pas à la télécommande ?

Vérifiez d'abord que les piles de la télécommande sont en bon état. Assurez-vous également que le récepteur est correctement alimenté et qu'il n'y a pas d'obstacles entre la télécommande et le récepteur. Si le problème persiste, essayez de réinitialiser le récepteur en suivant les instructions du manuel.

Comment associer le récepteur DELTA DORE RF 6640 avec la télécommande ?

Pour associer le récepteur à la télécommande, appuyez et maintenez le bouton d'association sur le récepteur jusqu'à ce que le témoin lumineux clignote. Ensuite, appuyez sur le bouton de la télécommande que vous souhaitez associer. Le témoin lumineux s'arrêtera de clignoter pour indiquer que l'association a réussi.

Le récepteur DELTA DORE RF 6640 fonctionne-t-il avec d'autres appareils ?

Le récepteur DELTA DORE RF 6640 est conçu pour fonctionner avec d'autres appareils de la gamme DELTA DORE. Assurez-vous que les appareils sont compatibles avec le protocole RF utilisé par le récepteur.

Comment réinitialiser le récepteur DELTA DORE RF 6640 ?

Pour réinitialiser le récepteur, débranchez-le de l'alimentation pendant environ 10 secondes, puis rebranchez-le. Ensuite, appuyez sur le bouton d'association pendant environ 5 secondes jusqu'à ce que le témoin lumineux clignote, indiquant que le récepteur a été réinitialisé.

Quels sont les indicateurs de fonctionnement du récepteur DELTA DORE RF 6640 ?

Le récepteur DELTA DORE RF 6640 dispose de témoins lumineux qui indiquent l'alimentation et l'état de la communication. Un témoin lumineux vert indique que le récepteur est alimenté, tandis qu'un témoin lumineux clignotant indique une réception de signal.

Le récepteur DELTA DORE RF 6640 est-il étanche ?

Le récepteur DELTA DORE RF 6640 n'est pas conçu pour être étanche. Il doit être installé à l'intérieur dans un endroit protégé des intempéries.

Quelle est la portée du récepteur DELTA DORE RF 6640 ?

La portée du récepteur DELTA DORE RF 6640 est généralement d'environ 100 mètres en champ libre. Cependant, cette portée peut être réduite par des obstacles tels que des murs ou d'autres objets.

MODE D'EMPLOI RF 6640 DELTA DORE

	230V~, 50 Hz - 2 VA
	868,7 MHz → 869,2 MHzPuissance maximale radio < 10 mWRécepteur de catégorie 2100 à 300 m
	54 x 120 x 25 mm
	16A, 230Veff Cos φ =1
	IP 44
°C	0°C --> +40°C
CE
	Important product information (24)

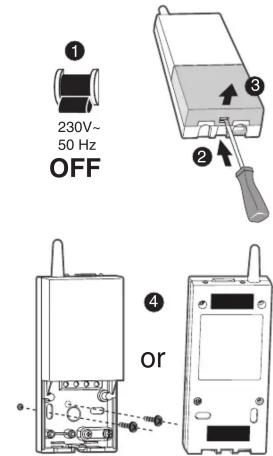

Installation / Installation / Installation / Instalación / Installazione / Instalação / Installatie

1 230V~ 50 Hz OFF 2 3 4 or

RF 6630 Réf. : 6050640 RF 6640 Réf. : 6050641

230V-

FR ① Mettez l'installation sous tension.

② Attendez que le voyant clignote 2 fois (X2D) ou 3 fois (X3D). ③ Appuyez 3 secondes sur la touche du récepteur jusqu'à ce

Dans le cas du Tydom 1.0 X3D (pilotage smartphone), appuyez à nouveau brièvement sur la touche. Relâchez. Le voyant clignote plus rapidement.

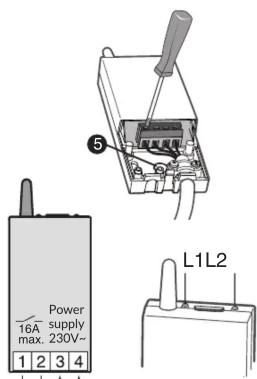

FR Maintenez appuyé 30 secondes (1): - après 3 secondes, le voyant clignote lentement. Maintenez l'appui jusqu'à ce que les 2 voyants clignotent. Relâchez (2).

FR À la mise sous tension, le voyant L2 clignote (2 fois (X2D), 3 fois (X3D)). - Appuyez brièvement sur la touche pour passer de l'un à l'autre. - Validez en appuyant 3 secondes sur la touche du récepteur jusqu'à ce que le voyant L1 clignote. Relâchez. - Procédez à l'association de l'émetteur (voir sa notice).

En l'absence de signal du thermostat pendant plus d'une heure, le récepteur fonctionne en mode dégradé : (30% en régulation PI, OFF en régulation On/Off). Les deux voyants clignotent alors simultanément. Pour passer en mode forcé 100%, appuyez une fois sur le bouton. Le voyant 1 devient fixe et le voyant 2 continue de clignoter. Un nouvel appui sur le bouton repasse le récepteur dans le mode précédent.
