Type d'autoradio	Autoradio 1 DIN sans lecteur CD (Digital Media Receiver)
Puissance maximale	4 x 50 W (amplificateur MOS-FET)
Puissance RMS (THD < 1 %)	4 x 22 W sous 4 ohms
Formats audio supportes	MP3, WMA, WAV, FLAC
Connectique avant	Port USB + entree AUX jack 3,5 mm
Charge USB	1 A maximum (iPhone, iPod, Android)
Sortie prampli	2,5 V / impedance inferieure a 600 ohms
Sortie subwoofer	Sortie directe mono (caisson de basses)
Tuner radio	FM/AM numerique avec RDS
Preréglages radio	18 FM + 6 AM (24 memoires au total)
Egaliseur	Parametrique 3 bandes, 12 preréglages
Façade	Amovible anti-vol
Telecommande	Sans fil incluse
Commandes au volant	Compatible via adaptateur (vendu separement)
Dimensions (L x H x P)	182 x 53 x 107 mm
Poids	0,6 kg

FOIRE AUX QUESTIONS - KD-X230 JVC

Quels formats audio le JVC KD-X230 peut-il lire via USB ?

Le KD-X230 lit les fichiers MP3, WMA, WAV et FLAC depuis une clé USB. Assurez-vous que la clé est formatée en FAT32 et que les fichiers se trouvent dans un dossier accessible à la racine ou en sous-dossiers. L'affichage des tags ID3 (titre, artiste, album) est pris en charge pour les fichiers MP3 et WMA.

Comment connecter un iPhone ou un smartphone Android au KD-X230 ?

Branchez votre iPhone ou Android sur le port USB avant pour la lecture audio et la charge (1 A max). Vous pouvez aussi utiliser l'entrée AUX jack 3,5 mm en facade pour tout appareil avec sortie casque. Pour iPhone/iPod, le mode AUDIO MODE permet la lecture directe ; pour Android, le mode AUTO MODE est recommandé.

Ma clé USB n'est pas reconnue par l'autoradio, que faire ?

Vérifiez que la clé est formatée en FAT32 (pas NTFS ou exFAT). Assurez-vous que les fichiers audio sont dans un format compatible (MP3, WMA, WAV, FLAC). Si la clé contient trop de fichiers ou de dossiers imbriqués, simplifiez l'arborescence. Essayez également de reformater la clé et de retransférer vos fichiers.

Comment brancher un caisson de basses au KD-X230 ?

Le KD-X230 dispose d'une sortie subwoofer directe mono en facade arrière (sortie préampli dédiée). Connectez-y l'entrée de votre caisson actif avec un câble RCA. Le niveau du subwoofer est réglable depuis le menu audio de l'autoradio.

Quelle est la puissance réelle de l'autoradio ?

La puissance maximale est de 4 x 50 W (amplificateur MOS-FET). La puissance nominale à bande passante complète, mesurée avec un taux de distorsion inférieur à 1 %, est de 4 x 22 W sous 4 ohms. C'est cette deuxième valeur qui correspond à l'usage réel en écoute normale.

Comment mémoriser les stations de radio préférées ?

Le KD-X230 offre 18 préréglages FM et 6 préréglages AM/GO, soit 24 au total. Syntonisez la station souhaitée, puis maintenez appuyé le bouton de présélection correspondant pendant environ 2 secondes jusqu'au bip de confirmation. La station est alors enregistrée sur ce numéro de mémoire.

Comment utiliser la façade amovible pour sécuriser l'autoradio ?

Appuyez sur le bouton de déverrouillage pour détacher la façade amovible anti-vol. Emportez-la avec vous lorsque vous quittez le véhicule afin de décourager le vol. Pour la remettre en place, alignez les connecteurs et appuyez fermement jusqu'au clic d'enclenchement.

Comment régler l'égaliseur du KD-X230 ?

L'autoradio intègre un égaliseur paramétrique 3 bandes avec 12 préréglages (Rock, Pop, Jazz, Classique, etc.). Accédez au menu Audio depuis la télécommande ou les touches de l'appareil, sélectionnez EQ et choisissez le préréglage adapté à votre style musical ou réglez manuellement les graves, médiums et aigus.

Peut-on utiliser les commandes audio du volant d'origine avec le KD-X230 ?

Oui, le KD-X230 est compatible avec les commandes au volant d'origine via un adaptateur (vendu séparément, selon le véhicule). Consultez la documentation du fabricant d'adaptateurs pour vérifier la compatibilité avec votre modèle de voiture.

Peut-on brancher un amplificateur externe sur le KD-X230 ?

Oui, la sortie préampli délivre 2,5 V avec une impédance inférieure à 600 ohms, ce qui est compatible avec la plupart des amplificateurs de voiture. Utilisez des câbles RCA de qualité pour relier la sortie préampli arrière de l'autoradio à l'entrée de votre amplificateur externe.

L'écran affiche ERROR ou NO FILE, que signifie ce message ?

ERROR indique généralement un problème de lecture (fichier corrompu, format non supporté ou clé USB défectueuse). NO FILE signifie qu'aucun fichier audio compatible n'a été détecté sur le support USB. Vérifiez le format des fichiers (MP3, WMA, WAV ou FLAC) et le formatage de la clé en FAT32.

La télécommande sans fil est-elle incluse dans la boite du KD-X230 ?

Oui, une télécommande sans fil est fournie avec l'autoradio. Elle permet de contrôler le volume, la sélection des pistes et les préréglages radio à distance, pratique pour le passager. Orientez-la vers la cellule infrarouge en facade de l'appareil.

MODE D'EMPLOI KD-X230 JVC

Information sur l'élimination des anciens équipements électriques et électroniques et piles électriques (applicable dans les pays qui ont adopté des systèmes de collecte sélective)

Les produits et piles électriques sur lesquels le pictogramme (poubelle barrée) est apposé ne peuvent pas être éliminés comme ordures ménagères.

Les anciens équipements électriques et électroniques et piles électriques doivent être recyclés sur des sites capables de traiter ces produits et leurs déchets.

Contactez vos autorités locales pour connaître le site de recyclage le plus proche. Un recyclage adapté et l'élimination des déchets aideront à conserver les ressources et à nous préserver des leurs effets nocifs sur notre santé et sur l'environnement.

Remarque: Le symbole "Pb" ci-dessous sur des piles électriques indique que cette pile contient du plomb.

Déclaration de conformité se rapportant à la directive EMC

Déclaration de conformité se rapportant à la directive RoHS 2011/65/EU

Fabricant:

JVC KENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, Japan

Représentants dans l'UE:

JVC Technical Services Europe GmbH

Konrad-Adenauer-Allee 1-11, D-61118 Bad Vilbel, Germany

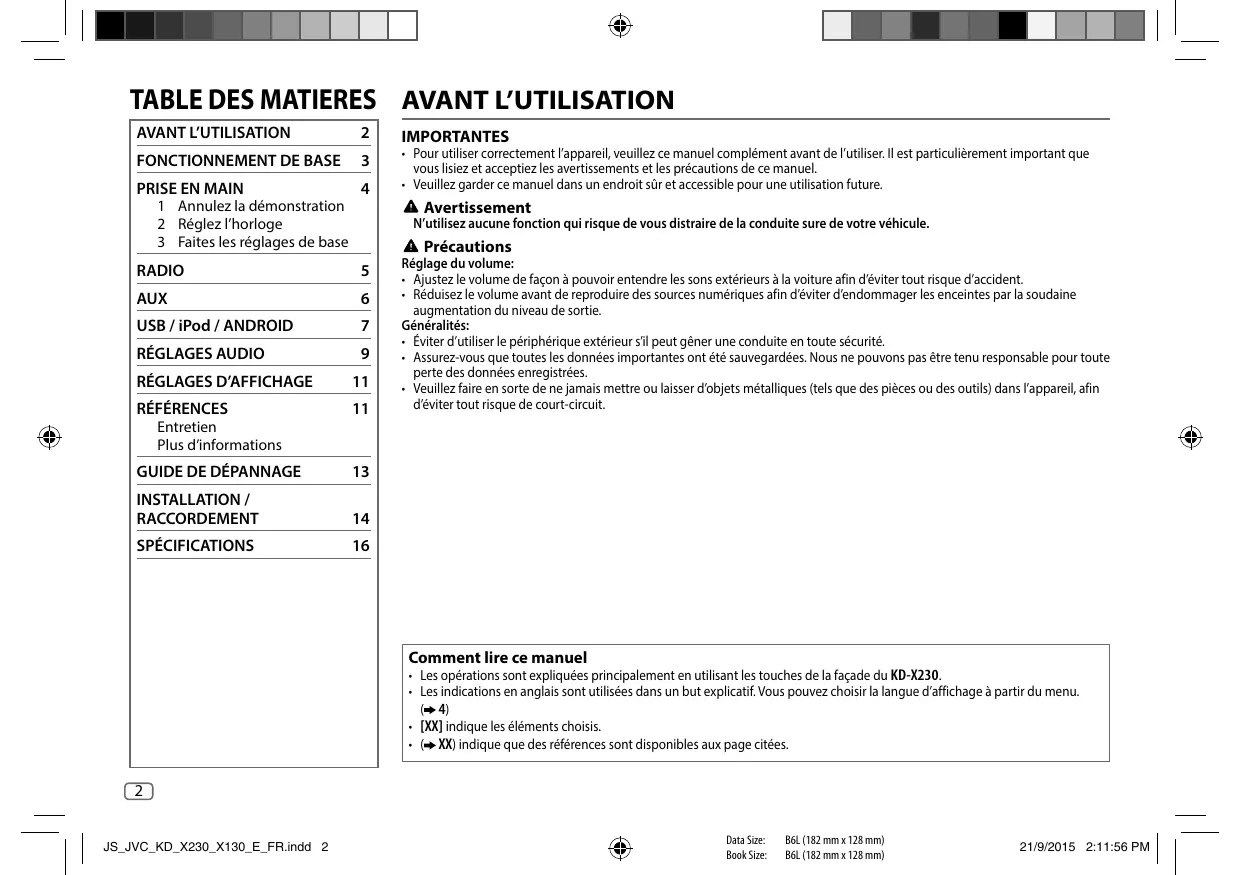

Pour utiliser correctement l'appareil, veuillez ce manuel complément avant de l'utiliser. Il est particulièrement important que vous lisiez et acceptiez les avertissements et les précautions de ce manuel. - Veuillez garder ce manuel dans un endroit sûr et accessible pour une utilisation future.

Avertissement

N'utilise aucune fonction qui risque de vous distraire de la conduite sûre de votre véhicule.

Réglage du volume:

• Ajustez le volume de façon à pouvoir entendre les sons extérieurs à la voiture afin d'éviter tout risque d'accident. Réduisez le volume avant de produire des sources numériques afin d'éviter d'endommager les enceintes par la soudaine augmentation du niveau de sortie.

Généralités:

• Éviter d'utiliser le périphérique extérieur s'il peut garantir une conduite en toute sécurité. Assurez-vous que toutes les données importantes ont été sauvegardées. Nous ne pouvons pas être tenus responsables pour tout perte des données enregistrées.
• Veuillez faire en sorte de ne jamais mettre ou laisser d'objets métalliques (tels que des pièces ou des outils) dans l'appareil, afin d'éviter tout risque de court-circuit.

Comment lire ce manuel

• Les opérations sont expliquées principalement en utilisant les touches de la façade du KD-X230.
• Les indications en français sont utilisées dans un but explicatif. Vous pouvez désirer la langue d'affichage à partir du menu. ( 4)
• [XX] indique les éléments choisis.
• ( XX) indique que des références sont disponibles aux pages citées.

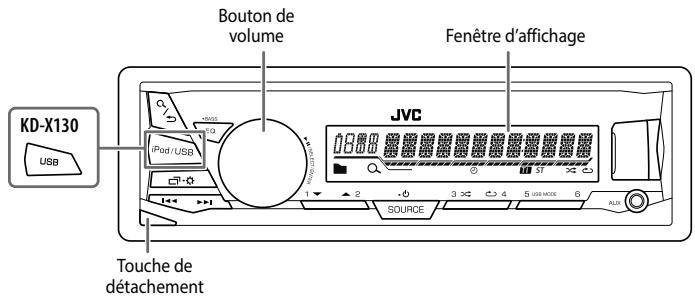

Façade

Attachez

Detached

Comment réinitialiser

Vos ajustements préenregistrés seront effacés sauf les stations radio mémorisées.

Pour	Sur la façade
Mettez l'appareil sous tension	Appuyez sur SOURCE-⓪. • Maintenez la touche enforcée pourmettre l'appareil hors tension.
Ajustez le volume	Tournez le bouton de volume.
	Appuyez sur le bouton de volume pour couper le son oumettre la lecture en pause. • Appuyez une nouvelle fois pour annuler.
Sélectionner la source	• Appuyez répétitivement sur SOURCE-⓪. • Appuyez sur SOURCE-⓪, puis tournez le bouton de volume avant 2 secondes.
Changez l'information sur l'affichage	Appuyez répétitivement sur Ⓞ - Ⓞ. (⇒ 12)

Annule la démonstration

Quand vous mettez l'appareil sous tension (ou après une réinitialisation de l'appareil), l'affichage apparait : "CANCEL DEMO" "PRESS" "VOLUME KNOB"

1 Appuyez sur le bouton de volume. [YES] est besoin pour le réglage initial. 2 Appuyez de nouveau sur le bouton de volume. "DEMO OFF" apparaît.

Régler l'horloge

1 Maintenez enfoncée 2 Tournez le bouton de volume pour désir [CLOCK], puis appuyez sur le bouton. 3 Tournez le bouton de volume pour désir [CLOCK SET], puis appuyez sur le bouton. 4 Tournez le bouton de volume pour faire les réglages, puis appuyez sur le bouton. Jour Heure Minute 5 Tournez le bouton de volume pour choisir [24H/12H], puis appuyez sur le bouton. 6 Tournez le bouton de volume pour choisir [12 HOUR] ou [24 HOUR], puis appuyez sur le bouton. 7 Appuyez sur pour quitter. Pour retourner à l'option de réglage précédente, appuyez sur /

Faites les réglages de base

1 Maintenez enfoncée 2 Tournez le bouton de volume pour sélectionner un élément (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné ou activé. 4 Appuyez sur pour quitter.

Pour retourner à l'option de réglage précédente, appuyez sur /.

Défaut: XX

SETTINGS
BEEP	ON: Met en service la tonalité des touches. ; OFF: Met hors service la fonction.
SRC SELECT
AM*	ON: Met en service AM dans la sélection de la source. ; OFF: Hors service.
AUX*	BT ADAPTER: Sélectionne ce réglage quand l'adaptateur Bluetooth KS-BTA100 est connecté à la prise AUX. (→ 6) ; ON: Met en service AUX dans la sélection de la source. ; OFF: Hors service.
F/W UPDATE
SYSTEM
F/W xxxx	YES: Démarrer la mise à niveau du micrologiciel. ; NO: Annulation (la mise à niveau n'est pas activée). Pour en savoir plus sur la mise à niveau du micrologiciel, reféré-vous à : <http://www.jvc.net/cs/car/>.
CLOCK
CLOCK SYNC	AUTO: L'horloge est réalisée automatiquement à l'aide des données d'horloge (CT) comprises dans les données du signal FM Radio Data System. ; OFF: Annulation.
CLOCK DISP	ON: L'horloge apparait sur l'affichage même quand l'apparéil est hors tension. ; OFF: Annulation.
ENGLISH
PÇCKMII	Sélectionné la langue d'affichage pour le menu et l'information sur le morceau si elle est disponible.
ESPANOL	Par défaut, ENGLISH est sélectionné.

• Pas d'affichage quand la source correspondante est sélectionnée.

"ST" s'allume lors de la réception d'une émission FM stéréo avec un signal suffisamment fort.

Recherchez une station

1 Appuyez répétitivement sur SOURCE- pour sélectionner FM ou AM. 2 Appuyez sur / pour rechercher une station automatique. (ou)

Maintenez enfoncé | « / « jusqu'à ce que “M” clignote, puis appuyez répétitivement dessus pour rechercher une station manuellement.

Réglages en mémoire

Vous pouvez memoriser un maximum de 18 stations pour FM et de 6 stations pour AM.

Mémorisez une station

Pendant l'écoute d'une station...

Maintenez pressée une des touches numériques (1 à 6).

(ou)

1 Maintenez enfoncé le bouton de volume jusqu'à ce que “PRESET MODE” clignote. 2 Tournez le bouton de volume pour choisir un numéro de préréglage, puis appuyez sur le bouton.

Le numéro de préréglage clignote et "MEMORY" apparait.

Sélectionnez une station mémorisée

Appuyez sur l'une des touches numériques (1 à 6).

1 Appuyez sur O / 2 Tournez le bouton de volume pour désirer un numéro de préréglage, puis appuyez sur le bouton pour valider.

Autres paramètres

1 Maintenez enfoncée 2 Tournez le bouton de volume pour désirer [TUNER], puis appuyez sur le bouton. 3 Tournez le bouton de volume pour sélectionner un élément (voir le tableau suivant), puis appuyez sur le bouton. 4 Répétez l'étape 3 jusqu'à ce que l'élément souhaité soit sélectionné/activé ou suivez les instructions données pour l'élément sélectionné. 5 Appuyez sur pour quitter.

Pour retourner à l'option de réglage précédente, appuyez sur Q /.

Defaut: XX

RADIO TIMER

Met la radio sous tension à une heure spécifique quelqu'une soit la source actuelle.

1 ONCE/DAILY/ WEEKLY/OFF: Sélectionnez la fréquence de mise en service de la minutesie. 2 FM/AM: Choisissez la bande. 3 01 à 18 (pour FM)/01 à 06 (pour AM): Sélectionnez la station prégrée. 4 Reglez l'heure et le jour*1 de mise en service.

"①" s'allume quand le réglage est terminé.

La minuterie de radio ne se met pas en service dans les cas suivants.

L'appareil est mis hors tension. - [OFF] est sélectionné pour [AM] dans [SRC SELECT] après la sélection de la minuterie de radio pour AM. (→ 4)

SSM 01-06/SSM 07-12/SSM 13-18 : Prérége automatiquement un maximum de 18 stations pour FM. "SSM" s'arrête de clignoter quand les 6 premières stations sont memorisées. Sectionnez SSM 07-12/SSM 13-18 pour memoriser les 12 stations suivantes.

*1 Sélectionnable uniquement quand [ONCE] ou [WEEKLY] est besoin à l'été 1.

Défaut: XX

LOCAL SEEK	ON: Recherche uniquement les stations FM avec une bonne réception; . OFF: Annulation. • Les réglages réalisés sont applicables uniquement à la source/station séLECTIONnée. Si vous changez la source/station, vous doivent refaire les réglages.
IF BAND	AUTO: Augmente la sélectivité du tuner pour réduire les interférences des stations FM adjacentes. (L'effect stérisque peut être perdu.) ; WIDE: Il y a des interférences des stations FM adjacentes, mais la qualité du son n'est pas dégrée et l'effet stériso est conservé.
MONO	ON: Améliorer la réception FM mais l'effect stériso sera perdu.; . OFF: Annulation.
NEWS-STBY*2	ON: L'appareil commute temporarientement sur le programme d'information s'il est disponible.; . OFF: Annulation.
REGIONAL*2	ON: Commute sur une autre station uniquement dans la région spécifique, à l'aide de la commande "AF"; . OFF: Annulation.
AF SET*2	ON: Recherche automatiquement une autre station diffusant le même programme dans le même réseau Radio Data System mais qui possède une meilleure réception quand la réception actuelle est mauvaise.; . OFF: Annulation.
TI SET*2	ON: Permet à l'apparéil de commuter temporarientement sur les informations routières si elles sont disponibles ("TI"s allume). ; . OFF: Annulation.
PTY SEARCH*2	Séléctionnez un code PTY (voir ci-dessous). S'il y a une station diffusant un programme du code PTY que vous avez choisi, la station est accordée.

Code PTY: NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIORED, POP M (musique), ROCK M (musique), EASY M (musique), LIGHT M (musique), CLASSICS, OTHER M (musique), WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY, NATION M (musique), OLDIES, FOLK M (musique), DOCUMENT

*2 Uniquement pour la source FM.

Utilisation d'un lecteur audio portable

Connectez un lecteur audio portable (en vente dans le commerce).

Mini fiche stéreo de 3,5 mm avec connecteur en forme de "L" (en vente dans le commerce)

2 Sélectionnez [ON] pour [AUX] dans [SRC SELECT]. ( 4) 3 Appuyez répétitivement sur SOURCE- pour sélectionner AUX. 4 Mettez sous tension le lecteur audio portable et démarrez la lecture.

Utilisez une mini fiche stéreo munie d'une fiche à 3 connecteurs pour obtenir une sortie audio optimale.

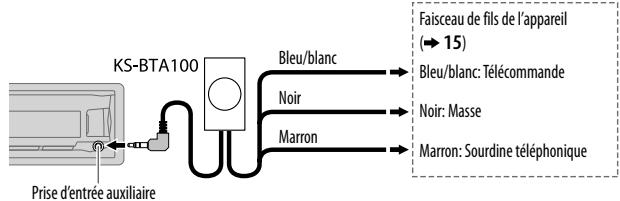

Utilisation d'un périphérique bluetooth

1 Connectez l'adaptateur Bluetooth, KS-BTA100 (vendu séparément).

2 Enregistrement (pairing) d'un appareil Bluetooth avec le KS-BTA100. 3 Sélectionnez [BT ADAPTER] pour [AUX] dans [SRC SELECT]. 4 Appuyez répétitivement sur SOURCE- pour sélectionner BT AUDIO. 5 Commencez à utiliser le périphérique Bluetooth.

Pour plus de détails, se reporter au manuel d'instructions du KS-BTA100.

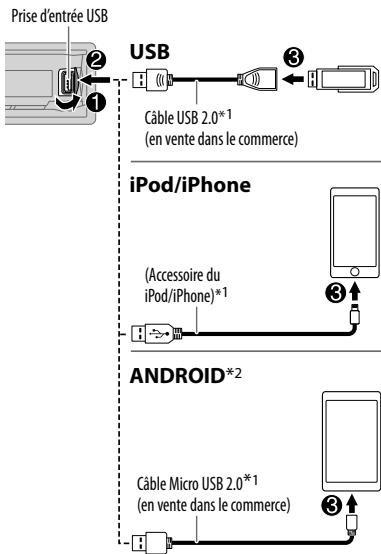

Démarrer la lecture

La source change automatiquement et la lecture démarre.

KD-X230: Pour sélectionner directement la source USB/ USB-IPOD/ ANDROID, appuyez sur iPod / USB.

Pour	Sur la façade
Recherche rapide vers l'arrière / vers l'avant*3	Maintenez,enforcée: / ▶ ▶.
Sélectionnez un fichier	Appuyez sur 1 ▶ / ▶ ▶.
Sélectionnez un dossier*4	Appuyez sur 2 ▲ / 1 ▼.
Répéter la lecture*5	Appuyez répétitivement sur 4 ▶ ▶.
	TRACK RPT/FOLDER RPT/ALL RPT : Fichier MP3/WMA/WAV/FLAC
	ONE RPT/ALL RPT/RPT OFF : iPod ou ANDROID
Lecture aléatoire*5	Appuyez répétitivement sur 3 ▶ ▶.
	FOLDER RND/ALL RND/RND OFF : Fichier MP3/WMA/WAV/FLAC
	SONG RND/ALL RND/RND OFF : iPod ou ANDROID

1 Ne laissez pas le câble à l'intérieur de la voiture quand il n'est pas utilisé. 2 Lors de la connexion d'un périphérique Android, "Press [VIEW] to install JVC MUSIC PLAY APP" apparait. Suivez les instructions pour installer l'application. Vous pouvez aussi installer la dernière version de l'application JVC MUSIC PLAY sur tout périphérique Android avant la connexion. (→ 11) 3 Pour Android: Fonctionnement équivalent quand [AUTO MODE] est sélectionné. (→ 8) 4 Uniquement pour les fichiers MP3/WMA/WAV/FLAC. Cela ne fonctionne pas pour l'iPod/Android. *5 Pour l'iPod/Android: Fonctionne uniquement quand [HEAD MODE]/[AUTO MODE] est sélectionné. (→ 8)

Sélectionnez le mode de commande

Quand la source est USB-IPOD, appuyez répétitivement sur 5 USB MODE.

HEAD MODE: Commande l'iPod à partir de cet appareil.

IPHONE MODE: Commande l'iPod en utilisant l'iPod lui-même. Cependant, vous pouvez encore utiliser la lecture/pause ou le saut de fichier de cet appareil.

Quand la source est ANDROID, appuyez répétitivement sur USB MODE.

AUTO MODE: Commandez le périphérique Android à partir de cet appareil via l'application JVC MUSIC PLAY installée sur le périphérique Android.

AUDIO MODE: Commandez le périphérique Android en utilisant le périphérique Android lui-même via une autre application multimédia installée sur le périphérique Android. Cependant, vous pouvez encore utiliser la lecture/pause ou le saut de fichier de cet appareil.

Appuyez répétitivement sur 5 USB mode.

Les morceaux mémorisés dans le lecteur suivant seront lus.

• Mémoire interne ou smartphone (Mass Storage Class) sélectionné.
• Lecteur sélectionné parmi plusieurs lecteurs.

Changer la vitesse de lecture des livres audio

Pendant l'écoute de l'iPod et quand [HEAD MODE] est sélectionné...

1. Maintenez enfoncée 2. Tournez le bouton de volume pour CHOIR [IPOD], puis appuyez sur le bouton. 3. Appuyez sur le bouton de volume pour sélectionner [AUDIOBOOKS]. 4. Tournez le bouton de volume pour désirer un élément, puis appuyez sur le bouton.

0.5×SPEED/1×SPEED/2×SPEED: Choisissez la vitesse de lecture souhaitée du fichier sonore des livres audio dans votre iPod/iPhone. (Défaut: Dépend du réglage de votre iPod/iPhone.)

Appuyez sur pour quitter.

Pour retourner à l'option de réglage précédente, appuyez sur /.

Sélectionnez un fichier à partir d'un dossier/liste

1 Appuyez sur / 2 Tournez le bouton de volume pour sélectionner un dossier/liste, puis appuyez sur le bouton. 3 Tournez le bouton de volume pour désir un fichier, puis appuyez sur le bouton.

Recherche rapide

Si vous avez beaucoup de fichiers, vous pouvez effectuer une recherche rapide parmi eux.

Tournez rapidement le bouton de volume pour parcourir la liste rapidement.

• Ne peut pas être utilisé pour iPod.

Recherche alphabétique (applicable uniquement pour iPod):

Vous pouvez rechercher un fichier en fonction du premier caractère.

Appuyez sur 2 ▲/1 ▼ ou tournez le bouton de volume rapidement pour sélectionner le caractère souhaité (A à Z/0 à 9/Others).

• Sélectionnez "OTHERS" si le premier caractère est autre que A à Z, 0 à 9.
• Pour retourner à l'option de réglage précédente, appuyez sur /.
• Pour annuler, maintenez enfoncée Q /.
• Pour l'iPhone, applicable uniquement quand [HEAD MODE] est sélectionné.
• Pour Android, applicable uniquement quand [AUTO MODE] est sélectionné.

Choisissez un égaliseur préréglé

Appuyez répétitivement sur EQ-BASS.

Appuyez sur EQ-BASS, puis tournez le bouton de volume avant 5 secondes.

Égaliseur préréglé: FLAT (défaut), HARD ROCK, HIP HOP, JAZZ, POP, R&B, TALK, USER, VOCAL BOOST, BASS BOOST, CLASSICAL, DANCE

Mémorisez vos propres ajustements sonores

1. Maintenez pressé EQ-BASS pour accéder au réglage EASY EQ. 2. Tournez le bouton de volume pour désir un élément, puis appuyez sur le bouton.

Reportez-vous à [EASY EQ] pour le réglage et le réglage est mémorisé dans [USER].

• Pour retourner à l'option de réglage précédente, appuyez sur Q /.
• Pour quitter, appuyez sur EQ-BASS.

Autres paramètres

1 Maintenez enfoncée 2 Tournez le bouton de volume pour sélectionner un élément (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné/activé ou suivez les instructions données pour l'élément sélectionné. 4 Appuyez sur pour quitter.

Pour retourner à l'option de réglage précédente, appuyez sur Q /

Défaut: XX

EQ SETTING
EQ PRESET	Sélectionne un égalisseur préérégla adapté à votre genre de musique. (Sélectionnez [USER] pour utiliser les réglages réalisés dans [EASY EQ].)FLAT (défaut) / HARD ROCK/ HIP HOP / JAZZ / POP / R&B / TALK / USER/VOCAL BOOST/BASS BOOST/ CLASSICAL/DANCE
EASY EQ	Ajustez vos propres ajustements sonores. Les réglages sont mémorisés dans [USER].SUB.W SP*1*2: 00 à +06 (Défaut: 03SUB.W*1*3: -08 à +08 00BASS LVL: -06 à +06 00MID LVL: -06 à +06 00TRE LVL: -06 à +06 00)
PRO EQ	1 BASS/MIDDLE/TREBLE: Choisissez une tonalityde son.2 Ajustez les éléments sonores de la tonalityde son可以选择.BASS Fréquence: 60/80/100/200 HZ (Défaut: 80 HZZinveau: -06 à +06 00Q: Q1.0/Q1.25/Q1.5/Q2.0MIDDLE Fréquence: 0.5/1.0/1.5/2.5 KHZ (Défaut: 1.0 KHZNiveau: -06 à +06 00Q: Q0.75/Q1.0/Q1.25TREBLE Fréquence: 10.0/12.5/15.0/17.5 KHZ (Défaut: 10.0 KHZNiveau: -06 à +06 00Q FIX
AUDIO
BASS BOOST	+01-+05 (+01): Choisit votre niveau préféRED'accentuation des graves.;OFF: Annulation.
LOUD	01/02: Accentue les basses ou hautes fréquences pour produit un son plus équilibré aux faiblesniveau de volume.; OFF: Annulation.

1 Affiche uniquement quand [SUB. W] est réglé sur [ON]. (→ 10) 2 Affiche uniquement quand [SPK/PRE OUT] est réglé sur [SUB. W/SUB. W]. (→ 10) *3 Affiche uniquement quand [SPK/PRE OUT] est réglé sur [REAR/SUB. W] ou [SUB. W/SUB. W]. (→10)

Réglages AUDIO

SUB.W LEVEL*4	SPK-OUT*5	00 à +06 (±03): Ajuste le niveau de sortie du caisson de gravencnecté par le cable d'enceinte. (↔ 15)
	PRE-OUT*6	-08 à +08 (00): Ajuste le niveau de sortie du caisson de gravencnecté aux prises de sortie de ligne (REAR/SW) via un amplificateurextérieur. (↔ 15)
SUB.W*6	ON / OFF: Active ou déactivé la sortie de caisson de grave.
SUB.W LPF*4	THROUGH: Tous les signaux sont envoyés au caisson de grave. ; LOW 55HZ/MID 85HZ / HIGH 120HZ: Les signaux audio avec des fréquences inférieures à 5S Hz/85 Hz/ 120 Hz sont envoyés sur le caisson de grave.
SUB.W PHASE*4	REVERSE (180°)/ NORMAL (0°): Sélectionne la phase de la sortie du caisson de graveà synchroniser avec la sortie des enceintes afin d'obtenir des performances optimales.(Peut être uniquement sélectionné si un réglage autre que [THROUGH] est choisi pour[SUB.W LPF].)
FADER	R06 — F06 (00): Règle la balance de sortie des enceintes avant et arrière.
BALANCE*7	L06 — R06 (00): Règle la balance de sortie des enceintes gauche et droite.
VOL ADJUST	-15 — +06 (00): PréRéglez le niveau de volume initial de chaque source (encomparaison avec le niveau de volume FM). Avant un ajustement,CHOISSEZ la source quevous souhaïez ajuster. ("VOL ADJ FIX" apparait si FM est choisi.)
AMP GAIN	LOW POWER: Limité le volume maximum à 25. (Choisissez ce réglage si la puissancemaximum de chaque enceinte est inférieure à 50 W pour éviter tout dommage desenceintes). ; HIGH POWER: Le niveau de volume maximum est de 35.
D.T.exp(Extensionnumérique deplage)	ON: Crée un son réaliste en compensant les composants haute fréquence et en rétabillisantles temps de montée de la forme d'onde qui est perdu lors de la compression des donnéesésaudio. ; OFF: Annulation.
TEL MUTING*8	ON: Coupe le son pendant l'utilisation d'un téléphone portable (non connecté par leKS-BTA100). ; OFF: Annulation.
SPK/PRE OUT	En fonction de la méthode de connexion des enceintes, sélectionner le réglage approprié pourobtenir la sortie souhaïée. (↔ Réglages de sortie d'enceinte)

4 Affiche uniquement quand [SUB. W] est réglé sur [ON]. 5 Affiche uniquement quand [SPK/PRE OUT] est réglé sur [SUB. W/SUB. W]. 6 Affiché uniquement quand [SPK/PRE OUT] est réglé sur [REAR/SUB. W] ou [SUB. W/SUB. W]. 7 L'ajustement ne peut pas affecter la sortie du caisson de grave. *8 Ne fonctionne pas si [BT ADAPTER] est sélectionné pour [AUX] dans [SRC SELECT]. (→ 4)

Réglages de sortie d'enceinte

Sélectionnez le réglage de sortie pour les enceintes [SPK/PRE OUT], sur la base de la méthode de connexion des enceintes.

Connexion via les prises de sortie de ligne

Pour les connexions via un amplificateur extérieur. ( 15)

Réglage [SPK/PRE OUT]	Signal audio via la prise de sortie de ligne
	REAR/SW
REAR/REAR	Sortie des enceintes arrêté
REAR/SUB.W	Sortie de caisson de grave
SUB.W/SUB.W	Sortie de caisson de grave

Connexion via les câbles d'enceinte

Pour les connexions sans utiliser un amplificateur extérieur. Cependant, avec ces réglages vous pouvez aussi profiter de la sortie du caisson de grave. (→ 15)

Réglage [SPK/PRE OUT]	Signal audio via le fil de l'enceinte arrêté
	L (gauche)	R (droite)
REAR/REAR	Sortie des enceintes arrêté	Sortie des enceintes arrêté
REAR/SUB.W	Sortie des enceintes arrêté	Sortie des enceintes arrêté
SUB.W/SUB.W	Sortie de caisson de grave	(Sourdine)

Si [SUB. W/SUB. W] est sélectionné:

• [HIGH 120HZ] est sélectionné dans [SUB. W LPF] et [THROUGH] n'est pas disponible.
• [R01] est sélectionné dans [FADER] et la plage sélectionnable est de [R06] à [00].

Réglages d'affichage

1 Maintenez enfoncée 2 Tournez le bouton de volume pour sélectionner un élément (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné/activé ou suivez les instructions données pour l'élément sélectionné. 4 Appuyez sur pour quitter.

Pour retourner à l'option de réglage précédente, appuyez sur /.

Défaut: XX

Assombrit l'éclairage de l'affichage des touches.

OFF: Le gradateur est désactivé.

ON: Le gradateur est activé. La luminosité change sur le réglage [NIGHT].

(BRIGHTNESS)

DIMMER TIME: Régalez l'heure de mise en et hors service du gradateur.

1 Tournez le bouton de volume pour régler l'heure de mise en service [ON], puis appuyez sur le bouton. 2 Tournez le bouton de volume pour régler l'heure de mise en service [OFF], puis appuyez sur le bouton.

(Défaut: [ON]: 18:00 ou 6:00 PM)

[OFF]: 6:00 ou 6:00 AM)

AUTO: Le gradateur est activé et désactivé automatiquement quand vous éteignez ou allumez les feux de la voiture. *1

Réglez la luminosité des touches, de l'affichage et de la prise d'entrée USB séparément pour le jour et la nuit.

1 DAY/NIGHT: Choisissez le jour ou la nuit. 2 Choisissez une zone. 3 Réglez le niveau de luminosité (00 à 31). (Défaut: DAY: 31; NIGHT: 15)

ONCE: Fait défiler une fois les informations de l'affichage.; AUTO: Répète le défilament à 5 secondes d'intervalle.; OFF: Annulation.

1 La connexion du fil de commande de l'éclairage est requise. (→ 15) 2 Certains caractères ou symboles n'apparaissent pas correctement (ou un blanc apparaît à leur place).

Nettoyage de l'appareil

Essuyez la saleté de la façade avec un chiffon sec au silicone ou un chiffon doux.

Nettoyage du connecteur

Détachez la façade et nettoyez le connecteur à l'aide d'un coton-tige en faisant attention de ne pas endommager le connecteur.

Connecteur (sur la face arrière de la façade)

Consultez aussi le site web suivant

http://www.jvc.net/cs/car/ pour: - Les dernières mises à jour du micrologiciel et la liste de compatibilité la plus récente - Application Android™ JVC MUSIC PLAY Autres informations récentes

Fichiers pouvant être lus

Fichiers audio reproductibles : MP3 (.mp3), WMA (.wma), WAV (.wav), FLAC (.flac) - Systèmes de fichier de périphérique USB compatibles : FAT12, FAT16, FAT32

Même quand les fichiers audio sont conformes aux normes établies ci-dessus, il est possible que la lecture ne soit pas possible suivant le type ou les conditions du support ou périphérique.

• Côté appelé peut produire les fichiers MP3/WMA/WAV/FLAC mémorisés sur un périphérique USB à mémoire de grande capacité.
• Vous ne pouvez pas connecter un périphérique USB via un hub USB.
• La connexion d'un câble dont la longueur totale dépasse 5m peut avoir pour conséquence un fonctionnement anormal de la lecture.
• Nombre maximum de caractères pour:

Noms de dossier: 64 caractères - Noms de fichier: 64 caractères Balises MP3: 64 caractères Balises WMA: 64 caractères Balises WAV: 64 caractères Balises FLAC: 64 caractères

• Cet article peut reconnaître un maximum de 15 000 fichiers, 500 dossiers (999 fichiers par dossier y compris les dossiers sans fichier) et 8 hiérarchies.
• Cet appareil ne peut pas reconnaître les périhériques USB dont l'alimentation n'est pas de 5 V et dépasse 1 A.

• iPod touch (2nd, 3rd, 4th et 5th generation)
• iPod classic
• iPod nano (3rd, 4th, 5th, 6th et 7th generation) iPhone 3G, 3GS, 4, 4S, 5, 5S, 5C, 6, 6 Plus
• Il n'est pas possible de parcourir les fichiers vidéo sur le menu "Videos" en mode [HEAD MODE]. Les morceaux affichés sur le menu de sélection de cet appareil peut être différent de celui de iPod/iPhone.
• En fonction de la version du système d'exploitation de l'iPod/iPhone, certaines fonctions peuvent ne pas être utilisables sur cet appareil.

• Cet appareil prend en charge Android OS 4.1 et ultérieur.
• Certains périphériques Android (avec OS 4.1 et ultérieur) peuvent ne pas prendre en charge complètement Android Open Accessory (AOA) 2.0.
• Si le périphérique Android prend en charge à la fois le protocole mass storage class et AOA 2.0, cet appareil utilise toujours en priorité la lecture via AOA 2.0.

Caractères disponibles

Indications sur l'affichage

A

B

B

F

Д

Е

Ж

З

И

К

Л

М

Н

О

Р

I

E

B

F

E

W

3

I

I

I

H

I

P

H

I

Changez l'information sur l'affichage

Chaque fois que vous appuyez sur -, les informations affichées changent.

• Si aucune information n'est disponible ou si aucune information n'est enregistrée, "NO TEXT", "NO NAME" ou une autre information (par ex. le nom de la station) apparaît.

FM ou AM	Fréquence ↔ Jour/Horloge
	(Pour les stations FM Radio Data System uniquement) Nom de la station (PS) ⇒ Fréquence ⇒ Type de programme (PTY) ⇒ Radio texte+ ⇒ Jour/Horloge ⇒ (retour au début)
USB	(Pour les fichiers MP3/WMA/WAV/FLAC) Durée de lecture ⇒ Jour/Horloge ⇒ Titre d'album/Artiste ⇒ Titre de plage ⇒ Noms de dossier/fichier ⇒ (retour au début)
USB-IPOD ou ANDROID	Durée de lecture ⇒ Jour/Horloge ⇒ Titre d'album/Artiste ⇒ Titre de plage ⇒ (retour au début)
AUX	AUX ↔ Jour/Horloge
BT AUDIO	BT AUDIO ↔ Jour/Horloge

GUIDE de dépannage

Symptôme		Remède
Généralités	Le son ne peut pas être entendu.	• Ajustez le volume sur le niveau optimum. • Vérifiez les cordons et les connexions.
	"MISWIRING CHECK WIRING THEN PWR ON" apparait.	Mettez l'appareil hors tension, puis assurez-vous que les prises des cables dénéante sont correctement isolées. Mettez de nouveau l'apparéil sous tension.
	"PROTECTING SEND SERVICE" apparait.	Envoyez l'appareil au centre de service le plus proche.
	Voues ne pouvè pas désoirs la source.	Cochez le réglage [SRC SELECT]. (⇒ 4)
Radio	• La réception radio est mauvaise. • Bruit statique pendant l'écoute de la radio.	Connectez l'antenne solidement.
USB /I Pod	L'ordre de lecture n'est pas celui que vous pensiez.	L'ordre de lecture est déterminé par le nom du fisier.
	La durée de lecture éçoulée n'est pascorrecte.	Cela dépend du processus d'enregistrement utilisé.
	"NOT SUPPORT" apparait et la fisier est sautée.	Vérifiez si la fisier est dans un format compatible. (⇒ 11)
	"READING" clignote sur.	N'utilisez pas trop de niveaux de hierarchie et de dossiers. • Reconnectez le USB périphérique.
	"CANNOT PLAY" clignote et/ou le périphérique connecté ne peut pas être détecté.	Vérifiez si le périphérique connecté est compatible avec cet apparéil et assurez-vous que les fisiers sont dans un format compatible. (⇒ 11) • Reconnectez le périphérique.
	IPod/Phone ne peut pas être mis sous tension ou ne fonctionne pas.	Vérifiez la connexion entre cet apparéil et l'IPod/Phone. • Détachez et réinitialissez l'IPod/Phone en utilisant un réinitialisation matérielle.
	Les caractères correctes ne sont pas affichés.	Cet apparéil peut uniquement afficher les lettres majuscules, les chiffres et un nombre limite de symboles. • En fonction de la langue d'affichage que vous avezchioïs (⇒ 4), certains caractères peuvent ne pas être affichés correctement.

Si vous avez tous les problèmes, réinitialisez l'appareil. (⇒ 3)

Symptôme		Remède
ANDROID	• Aucun son ne peut être entendu pendant la lecture. • Le son sort uniquement du péphérique Android.	• Reconnectez le péphérique Android. • En mode [AUDIO MODE], lancez n'importe qu'elle application multimédia sur le péphérique Android et démarrez la lecture. • En mode [AUDIO MODE], relèzez l'application multimédia actuelle ou utilisez une autre application multimédia. • Redémarrez le péphérique Android. • Si cela ne résout pas le problème, c'est que le péphérique Android connecté ne peut pas diriger le signal audio sur l'appareil. (⇒ 12)
	Lecture impossible en mode [AUTO MODE].	• Assurez-vous que JVC MUSIC PLAY APP est installé sur le péphérique Android. (⇒ 7) • Reconnectez le péphérique Android et sélectionnez le mode de commande approprié. (⇒ 8) • Si cela ne résout pas le problème, c'est que le péphérique Android connecté ne prend pas en charge [AUTO MODE]. (⇒ 12)
	"NO DEVICE" ou "READING" clignote sur.	• Déactivez les options développur sur le péphérique Android. • Reconnectez le péphérique Android. • Si cela ne résout pas le problème, c'est que le péphérique Android connecté ne prend pas en charge [AUTO MODE]. (⇒ 12)
	La lecture est intermittente ou le son saute.	Déactivez le mode d'économie d'énergie sur le péphérique Android.
	"CANNOT PLAY"	• Assurez-vous que le péphérique Android contient des fisiers audio compatibles. • Reconnectez le péphérique Android. • Redémarrez le péphérique Android.

Avertissement

L'appareil peut uniquement être utilisé avec une alimentation de 12VCC, à masse négative. - Déconnectez la borne négative de la batterie avant le câblage et le montage. - Ne connectez pas le fil de batterie (jaune) et le fil d'allumage (rouge) au chassis de la voiture ou au fil de masse (moin) pour éviter les courts-circuits. - Isolez les fils non connectés avec du ruban adhésif pour éviter les courts-circuits. Assurez-vous de reconnecter de nouveau la mise à la masse de cet appareil au chassis de la voiture après l'installation.

Pour des raisons de sécurité, laissez le travail de câblage et de montage aux professionnels. Consultez le revendeur autorisé. - Installez cet appareil dans la console de votre véhicule. Ne touchez pas les parties métalliques de cet appareil pendant ou juste après son utilisation. Les parties métalliques, comme le dissipateur de chaleur et le boîtier, deviennent chaudes. - Ne connectez pas les fils des enceintes au chassis de la voiture, au fil de masse (noir) ou en parallèle. - Connectez des enceintes avec une puissance maximum de plus de 50 W. Si la puissance maximum des enceintes est inférieure à 50 W, changez le réglage [AMP GAIN] pour éviter d'endommager les enceintes. (→10) Montez l'appareil avec un angle de moins de - Si le faisceau de fils de ce véhicule ne possède pas de borne d'allumage, connectez le fil d'allumage (rouge) à la borne du boîtier de fusible de votre véhicule qui offre une alimentation de 12VCC et qui se met en et hors service avec la clé de contact. - Gardez tous les câbles à l'écart des dissipateurs thermiques. - Avec l'appareil installé, vérifiez si les lampes de frein, les indicateurs, les clignotants, etc. de la voiture fonctionnent correctement. - Si un fusible sauté, assurez-vous d'abord que les câbles ne touchent pas le châssis de la voiture qui remplacez le excellent fusible par un nouveau de même valeur.

Procédure de base

1 Retirez la clé de contact, puis déconnectez la borne de la batterie de la voiture. 2 Connectez les fils correctement. Reportez-vous à Connexions. ( 15) 3 Installez l'appareil dans votre voiture. Reportez-vous à Installation de l'appareil (montage encastré). 4 Connectez la borne de la batterie de la voiture. 5 Réinitialisez l'appareil. ( 3)

Installation de l'appareil (montage encastré)

Lors d'une installation sans manchon de montage

1 Retirez le manchon de montage et la plaque d'assemblage de l'appareil. 2 Alignez les entailles de l'appareil (des deux côtés) avec le support de montage du véhicule et fixez l'appareil avec les vis (en vente dans le commerce).

N'utiliser que les vis spécifiés. L'utilisation de vis incorrects peut endommager l'appareil.

Comment retirer l'appareil

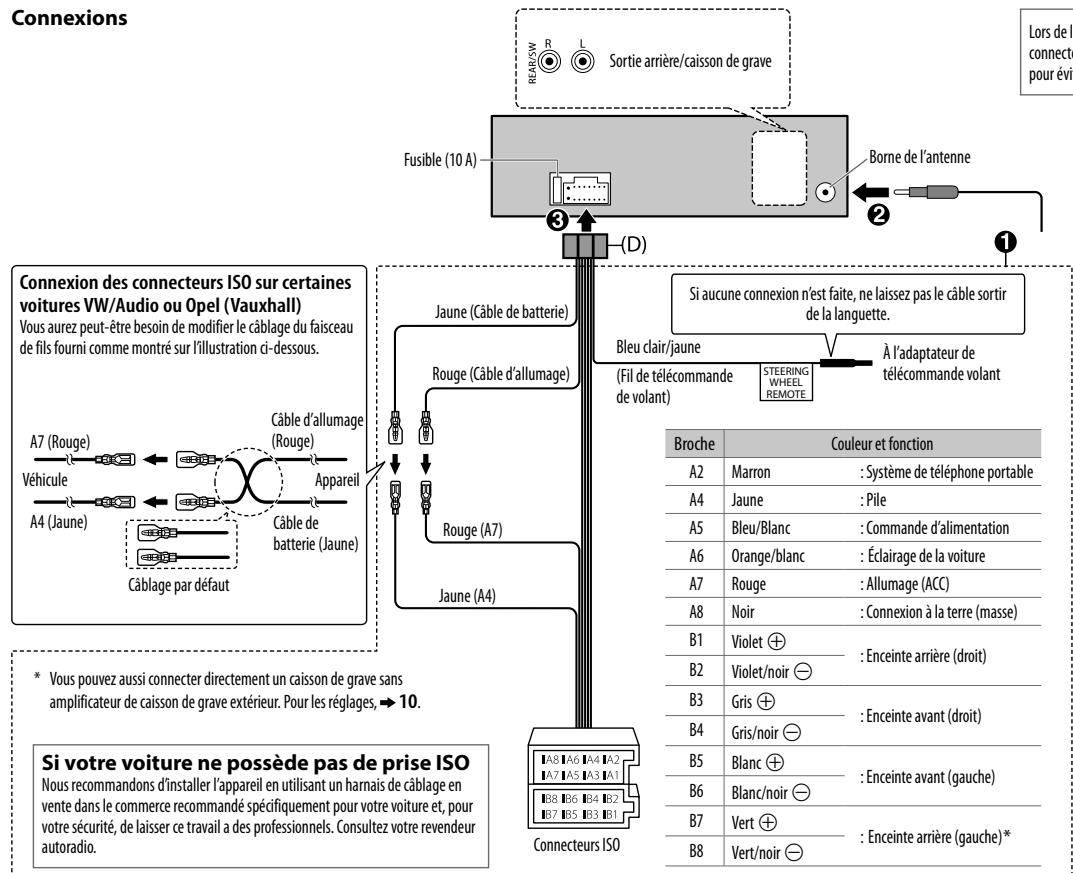

Connexions

Lors de la connexion à un amplificateur extérieur, connectez son fil de masse au châssis de la voiture pour éviter d'endommager l'appareil.

Liste des pièces pour l'installation

(A) Facade

Plaque d'assemblage

(C) Manchon de montage

(D) Faisceau de fils

(E) Clé d'extraction

Tuner	FM	Plage de fréquences	87,5 MHz — 108,0 MHz (pas de 50 kHz)
		Sensibilité utilisable (S/B = 26 dB)	0,71 μV/75 Ω
		Seuil de sensibilité (DIN S/N = 46 dB)	2,0 μV/75 Ω
		Réponse en fréquence (±3 dB)	30 Hz — 15 kHz
		Taux de Signal/Bruit (MONO)	64 dB
		Déparation stéroye (1 kHz)	40 dB
	P0	Plage de fréquences	531 kHz — 1 611 kHz (pas de 9 kHz)
		Sensibilité utilisable (S/B = 20 dB)	28,2 μV
	GO	Plage de fréquences	153 kHz — 279 kHz (pas de 9 kHz)
		Sensibilité utilisable (S/B = 20 dB)	50 μV
USB	Standard USB		USB 1.1, USB 2.0 (Vitesse maximale)
	Périphériques compatibles		À mémoire de grande capacité
	Système de fichiers		FAT12/ 16/ 32
	Courant d'alimentation maximum		CC 5 V — — 1 A
	Convertisseur D/A		24 Bit
	Réponse en fréquence (±1 dB)		20 Hz — 20 kHz
	Taux de Signal/Bruit (1 kHz)		105 dB
	Gamma dynamique		88 dB
	Déparation des canaux		90 dB
	Décodage MP3		Compatible avec le format MPEG-1/2 Audio Layer-3
	Décodeur WMA		Compatible Windows Media Audio
	Décodeur WAV		Format audio de forme d'onde RIFF (PCM linéaire uniquement)
	Décodeur FLAC		Fichiers FLAC

Auxiliaire	Réponse en fréquence (±3 dB)	20 Hz — 20 kHz
	Tension maximum d'entrée	1 000 mV
	Impédance d'entrée	30 kΩ

Audio	Puisance de sortie maximum	50 W × 4 ou 50 W × 2 + 50 W × 1 (Caisson de grave = 4 Ω)
	Pleine Puisance de Largeur de Bande (avec moins de 1% DHT)	22 W × 4
	Impédance d'enceinte	4 Ω — 8 Ω
	Niveau de préamplification/charge (USB)	2 500 mV/10 kΩ
	Impédance du préamplificateur	≤ 600 Ω

Généralités	Tension de fonctionnement (10,5 V — 16 V admissible)	14,4V
	Consommation de courant maximale	10 A
	Gamma de température de fonctionnement	-10°C — +60°C
	Dimensions d'installation (L × H × P)	182 mm × 53 mm × 107 mm
	Poids	0,6 kg

Sujet à changement sans notification.
