KD-X230 - Autoradio JVC - Kostenlose Bedienungsanleitung

Produkttyp	Autoradio mit USB, AUX, Bluetooth (über optionalen Adapter)
Marke	JVC
Modell	KD-X230
Einbaumaße	182 mm × 53 mm × 107 mm
Gewicht	0,6 kg
Stromversorgung	12 V DC (negative Masse), max. Stromaufnahme 10 A
Max. Ausgangsleistung	50 W × 4 oder 50 W × 2 + 50 W × 1 (Subwoofer)
FM-Tuner	87,5 – 108,0 MHz (50 kHz Schritt), Empfindlichkeit 0,71 µV
AM/MW-Tuner	531 – 1611 kHz (9 kHz Schritt), Empfindlichkeit 28,2 µV
Unterstützte Audioformate	MP3, WMA, WAV, FLAC (USB), iPod/iPhone, Android
Equalizer	12 Voreinstellungen + manuelle Einstellungen (Easy EQ, Pro EQ)
Hauptfunktionen	RDS-Radio, USB direkt, AUX vorn, Bluetooth Audio, Uhr, Radio-Timer, Firmware-Update
Wartung	Frontplatte mit einem weichen Tuch abwischen; Anschlüsse mit einem Wattestäbchen reinigen
Sicherheit	Nur an 12 V mit negativer Masse verwenden; Batterie vor Installation abklemmen; nicht angeschlossene Kabel isolieren
Reparaturfähigkeit	Wenden Sie sich für Reparaturen an ein autorisiertes Service-Center; Ersatzteile sind beim Hersteller erhältlich
Allgemeine Informationen	Hersteller: JVC KENWOOD Corporation, Japan; EU-Vertreter: JVC Technical Services Europe GmbH

Häufig gestellte Fragen - KD-X230 JVC

Wie setze ich das Autoradio JVC KD-X230 zurück?

Zum Zurücksetzen die Taste SOURCE einige Sekunden gedrückt halten, bis der Bildschirm erlischt. Sie können auch kurz die Batterie abklemmen. Die gespeicherten Sender bleiben erhalten.

Welche Audioformate sind über USB lesbar?

Das Autoradio liest Dateien in den Formaten MP3, WMA, WAV und FLAC. Das USB-Dateisystem muss FAT12, FAT16 oder FAT32 sein.

Wie verbinde ich ein Telefon über Bluetooth?

Sie müssen den optionalen Bluetooth-Adapter KS-BTA100 (separat erhältlich) verwenden. Schließen Sie ihn an die AUX-Buchse an und wählen Sie dann BT ADAPTER im Menü SRC SELECT. Koppeln Sie anschließend Ihr Telefon mit dem Adapter.

Warum gibt es keinen Ton?

Überprüfen Sie zuerst die Lautstärke. Stellen Sie sicher, dass die Lautsprecherkabel richtig angeschlossen sind. Wenn die Meldung MISWIRING CHECK WIRING THEN PWR ON erscheint, schalten Sie die Stromversorgung aus und überprüfen Sie die Isolation der Kabel.

Wie stelle ich die Uhr ein?

Halten Sie die Taste MENU gedrückt, drehen Sie den Lautstärkeregler, um CLOCK und dann CLOCK SET auszuwählen. Stellen Sie Tag, Stunde und Minuten ein und wählen Sie dann das 12h- oder 24h-Format.

Was bedeutet die Meldung 'PROTECTING SEND SERVICE'?

Diese Meldung zeigt einen aktivierten Schutz an. Senden Sie das Gerät zur Reparatur an das nächstgelegene Service-Center.

Wie verwende ich den AUX-Eingang?

Schließen Sie Ihren tragbaren Audioplayer über einen 3,5-mm-Klinkenstecker an. Aktivieren Sie AUX im Menü SRC SELECT (Einstellung ON). Wählen Sie dann die AUX-Quelle durch Drücken von SOURCE.

Kann ich meinen iPod vom Autoradio aus steuern?

Ja, im Modus HEAD MODE. Schließen Sie den iPod über USB an und drücken Sie mehrfach USB MODE, bis HEAD MODE angezeigt wird. Sie können dann die Wiedergabe vom Autoradio aus steuern.

Wie speichere ich einen Radiosender?

Halten Sie während des Empfangs eine der Zifferntasten 1 bis 6 gedrückt, bis 'MEMORY' erscheint. Sie können auch den PRESET MODE durch Drehen des Lautstärkereglers verwenden.

Was tun, wenn der Bildschirm dauerhaft 'READING' anzeigt?

Dies kann passieren, wenn Sie zu viele Dateien oder Ordner haben. Begrenzen Sie auf 500 Ordner und 15 000 Dateien. Versuchen Sie, das USB-Gerät erneut anzuschließen oder es in FAT32 zu formatieren.

BEDIENUNGSANLEITUNG KD-X230 JVC

BEDIENUNGSCANLEITUNG

JVCKENWOOD Corporation

Made for

iPod

iPhone

Entsorgung von gebrauchten elektrischen und elektronischen Geräten und Batterien (anzuwenden in Ländern mit einem separaten Sammelsystem für solche Geräte)

Das Symbol (durchgestrichene Mülltonne) auf dem Produkt oder seiner Verpackung weist darauf in, dass这点 Produkt nicht als normaler Haushaltscabfall behandelt werden darf, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten und batterien abgegeben werden muss.

Durch ihre Beitrag zur korrekten Entsorgung these Produkte schätzen Sie die Umwelt und die Gesundheit ihrer Mitmenschen.

Unsachgemäß oder falsche Entsorgung gefährden Umwelt und Gesundheit. Weitere Informationen über das Recycling这些东西 erhalten Sie von ihrer Gemeinde oder den communitären Entsorgungsbetrieben.

Achtung: Das Zeichen „Pb" unter dem Symbol fur Batterien zeit an, dass diese Batterie Blei enthalt.

C E

Konformitätserklarung in Bezug auf die EMC-Vorschrift

Konformitätserklärung in Bezug auf die RoHS-Vorschrift 2011/65/EU

Hersteller:

JVC KENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, Japan

EU-Vertreter:

JVC Technical Services Europe GmbH

Konrad-Adenauer-Allee 1-11, D-61118 Bad Vilbel, Germany

For Israel

nannnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nennn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn

(NTINN NINN NOINNO

nnnn nn nnnn nn nnnn (nn X nn nnnn n) nnnn nn nn nn

n nn nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

n nn nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

n nn nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

n nn nnnn nn nn Pbnn

CONTENTS

BEFORE USE 2

BASICS 3

GETTING STARTED 4

VOR DER INBETRIEBNAHME 2

GRUNDLAGEN 3

ERSTE SCHRITTE 4

1 Brechen Sie die Demonstration ab
2 Stellen Sie die Uhr ein
3 Einstellen der grundlegenden Einstellungen

RADIO 5

AUX 6

USB/iPod/Android 7

AUDIOEINSTELLUNGEN 9

DISPLAY-EINSTELLUNGEN 11

ZUR BEZUGNAHME 11

Wartung Weitere Informationen

FEHLERSUCHE 13

EINBAU/ANSCHLUSS 14

TECHNISCHE DATEN 16

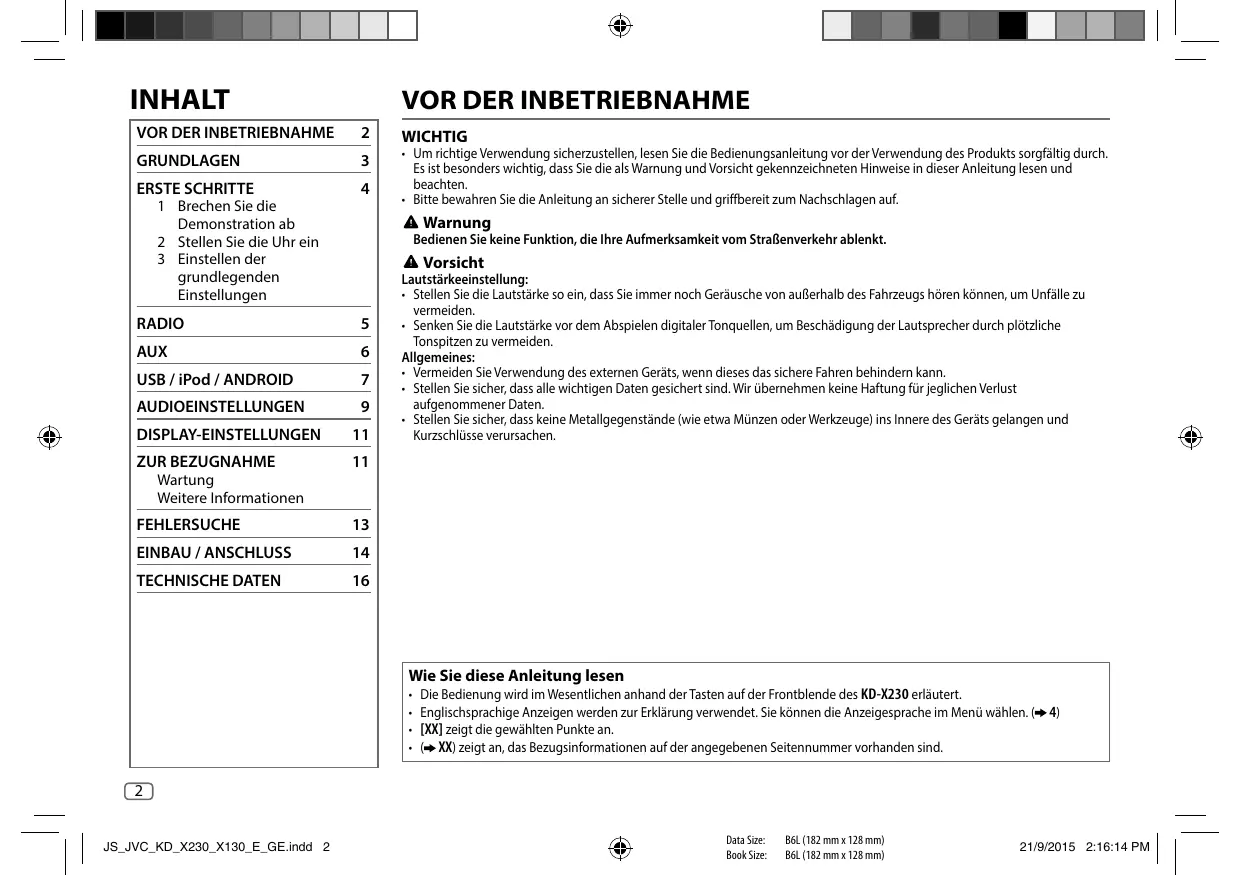

VOR DER INBETRIEBNAHME

WICHTIG

Um richtige Verwendung sichzustellen, lessen Sie die Bedienungsanleitung vor der Verwendung des Produkts sorgfältig durch. Es istalanderswichtig,dassSie diealsWarnungundVorsichtgekennzeichnetenHinweisein dieserAnleitunglesundbeahten.
- Bitte bewahren Sie die Anleitung an{sicherer Stelle und griffbereit zum Nachschlagen auf.

Warnung

Bedieren Sie keine Funktion, die ihre Aufmerksamkeit vom Straβenverkehr ablenkt.

A Vorsicht

Lautstärkeeinstellung:

• Stellen Sie die Lautstärke so ein, dass Sie immer noch Gerausche von außerhalb des Fahrzeugs horen können, um Unfälle zu vermeiden.
• Senken Sie die Lautstärke vor dem Abspielen digitaler Tonquellen, um Beschäftigung der Lautsprecher durch plötzliche Tonspitzen zu vermeiden.

Allgemeines:

• Vermeiden Sie Verwendung des externen Geräts, wenn these das sichere Fahren behindern kann.
• Stellen Sie sicher, dass alle wichtigen Daten gesichert sind. Wir übernehmen keine Haftung für jeglichen Verlust aufgenommener Daten.
• Stellen Sie safer, dass keine Metallgegenstände (wie etwa Münzen oder Werkzeuge) ins Innere des Geräts gelangen und Kurzschlüsse verursachen.

Wie Sie diese Anleitunglesen

• Die Bedienung wird im Wesentlichen anhand der Tasten auf der Frontblende des KD-X230 erlautert.
• Englischsprachige Anzeigen werden zur Erklärung verwendet. Sie können die Anzeigesprache im Menu wahlen. ( 4)
• [XX] zeigt die gewährten Punkte an.
• ( XX) zeigt an, das Bezugsinformationen auf der angegebenen Seitennummervorhanden sind.

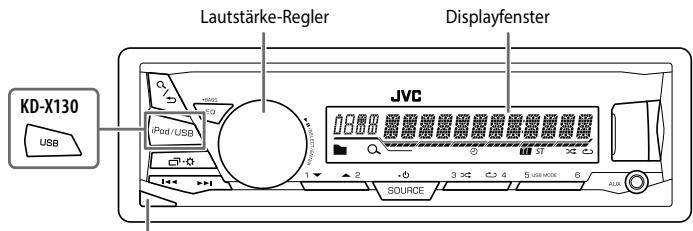

Frontblende

Abnehmen-Taste

Anbringen

Abnehmen

Rücksetzen
Ihre aktuellen Voreinstellungen werden gelöscht, mit Ausnahme gespeicherter Radiosender.

Zum	Auf der Frontblende
Einschalten	Drücken Sie SOURCE-ü. • Zum Ausschalten halten Sie die Taste gedrückt.
Einstellen der Lautstärke	Drehen Sie den Lautstärke-Regler.
	Drücken Sie den Lautstärke-Regler zum Stummschalten des Tons oder zum Pausieren der Wiedergabe. • Zum Abbrechen drücken Sie die Taste erneut.
Quelle auswahlen	• Drücken Sie SOURCE-ü wiederholt. • Drücken Sie SOURCE-ü, und drehen Sie dann den Lautstärke-Regler innerhalb von 2 Sekunden.
Ändern der Display-Information	Drücken Sie ü-ü-ü-ü wiederholt. (⇒ 12)

Brechen Sie die Demonstration ab

Wenn Sie die Stromversorgung einschalten (nach dem Rücksetzen des Geräts), erscheint folgende Anzeige im Display: "CANCEL DEMO" "PRESS" "VOLUME KNOB"

1 Drücken Sie den Lautstärke-Regler.
[YES] ist für das ursprüngliche Setup gewählt.
2 Drucken Sie den Lautstärke-Regler erneut.
"DEMO OFF" erscheint.

Stellen Sie die Uhr ein

1 Halten Sie gedruckt.
2 Drehen Sie den Lautstärke-Regler zum Wahlen von [CLOCK], und drücken Sie dann den Regler.
3 Drehen Sie den Lautstärke-Regler zum Wahlen von [CLOCK SET], und drücken Sie dann den Regler.
4 Drehen Sie den Lautstärke-Regler, um die Einstellungen vorzunehen, und drücken Sie dann den Regler.

Tag Stunde Minute

5 Drehen Sie den Lautstärke-Regler zum Wahlen von [24H/ 12H], und drücken Sie dann den Regler.
6 Drehen Sie den Lautstärke-Regler zum Wahlen von [12 HOUR] oder [24 HOUR], und drücken Sie dann den Regler.
7 Drucken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie /

3

Einstellen der grundlegenden Einstellungen

1 Halten Sie gedruckt.
2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler.
3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist.
4 Drucken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie /

Standard: XX

SETTINGSS
BEEP	ON: Aktiviert den Tastenberührungston.; OFF: Deaktiviert.
SRC SELECT
AM*	ON: Aktiviert Sie AM in der Quellenwahl.; OFF: Deaktiviert.
AUX*	BT ADAPTER: Wahlen Sie dies, wenn der KS-BTA100 Bluetooth-Adapter an die AUX-Buchse angeschlossen ist. (→ 6); ON: Aktiviert AUX in der Quellenwahl.; OFF: Deactiviert.
F/W UPDATE
SYSTEM
F/W xxxx	YES: Startet die Actualisierung der Firmware.; NO: Hebt auf (Aktualisierung wird nicht ausgeführct). Einzelheiten darüber, wie Sie die Firmwareactualisieren konnen, siehe: <http://www.jvc.net/cs/car/>.
CLOCK
CLOCK SYNC	AUTO: Die Uhrzeit wird automatisch mit den Uhrzeit-Daten (CT) im - Daten (Uhrzeit) im FM (UKW) Radio Data System eingestellt.; OFF: Hebt auf.
CLOCK DISP	ON: Die Uhrzeit wird im Display angezeigt, auch wenn das Gerät ausgeschaltet wird.; OFF: Hebt auf.
ENGLISH
PÇÇΚMΙ	Wahlen Sie die Anzeigesprache für das Menu und die Musik-Information, wo zutreffend. Als Standard ist ENGLISH ausgewähllt.
ESPANOL

• Nicht angezeigt, wenn die entsprechende Quelle gewählt ist.

"ST" leuchtet auf, wenn eine UKW-Stereosendung mit ausreichender Signalstarke empfangen wird.

SuchenachenaemSender

1 Drücken Sie SOURCE-① wiederholt, um FM (UKW) oder AM zu wahlen.
2 Drucken Sie 一 一 一 um einen Sender automatisch zuuchen. (oder)

Halten Sie / gedrückt, bis "M" blinkt, und drücken Sie die Taste dann wiederholt, um einen Sender manuell zuuchen.

Einstellungen im Speicher

Sie können bis zu 18 Sender für FM (UKW) und 6 Sender für AM speichern.

Speichern eines Senders

Während des Hörens eines Senders....

Halten Sie eine der Zifferntasten (1 bis 6) gedrückt.

(oder)

1 Halten Sied den Lautstärke-Regler gedrückt, bis "PRESET MODE" blinkt.
2 Drehen Sie den Lautstärke-Regler zum Wahlen einer Festsendernummer, und drücken Sie dann den Regler.

Die Festsendernummer blinkt, und "MEMORY" erscheint.

Wahlen Sie einen gespeicherten Sender aus

Drucken Sie eine der Ziffernasten (1 bis 6). (oder)

1 Drucken Sie /
2 Drehen Sie den Lautstärke-Regler zum Wahlen einer Voreingabenummer, und drücken Sie dann den Regler zur Bestätigung.

Andere Einstellungen

1 Halten Sie gedruckt.
2 Drehen Sie den Lautstärke-Regler zum Wahlen von [TUNER], und drücken Sie dann den Regler.
3 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler.
4 Wiederholen Sie Schritt 3, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählsen Gegenstand.
5 Drucken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie /

Standard: XX

RADIO TIMER	Schaltet das Radio zu einer spezifischen Zeit ein, ungeachtet der aktuellen Quelle.
	1 ONCE/DAILY/ WEEKLY/OFF: Wahlen Sie, wie oft der Timer eingeschaltet wird.
	2 FM/AM: Wahren Sie das Frenzband.
	3 01 bis 18 (für FM)/01 bis 06 (für AM): Wahren Sie den Festsender.
	4 Stellen Sie den Tag*1 und die Zeit der Aktivierung ein.
	“◎”leucht auf, wenn der Vorgang fertig ist.
	Radio Timer wird in den folgenden Fälle nicht aktiviert.
	• Das Gerät ist ausgeschaltet.
	• [OFF] ist für [AM] in [SRC SELECT] gewählt, nach dem Radio Timer für AM gewählt wurde. (⇒ 4)
SSM	SSM 01 - 06 / SSM 07 - 12 / SSM 13 - 18: Automatische Voreinstellung von bis zu 18 Sendern für FM (UKW). "SSM" hört zu blinken auf, wenn die ersten 6 Sender gespeichert sind. Wahren Sie SSM 07 - 12 / SSM 13 - 18 zum Speichern der folgenden 12 Sonder.

*1 Nur wahlbar, wenn [ONCE] oder [WEEKLY] in Schritt 1 gewählt wurde.

Standard: XX

LOCAL SEEK	ON: Sucht nur FM (UKW)-Sender mit gutem Empfang. ; OFF: Hebt auf. Die vorgenommenen Einstellungen gelten nur für die gewährte Quelle/den gewählten Sender. Wenn Sie die Quelle/den Sender gewechselt haben, müssen Sie die Einstellungen erneut vornehmen.
IF BAND	AUTO: Steigert die Tuner-Empfindlichkeit, um Störgeräische von benachbarten FM-Senden zu verringnem. (Stereo-Effekt kann verlorengehen). ; WIDE: Ist Interferenz von benachbarten FM-Senden ausgesetzt, aber die Klangqualität wird nicht verringgert, und der Stereoeffekt wird bewahrt.
MONO	ON: Verbessert den FM (UKW)-Empfang, aber der Stereoeffekt geht verloren. ; OFF: Hebt auf.
NEWS-STBY*2	ON: Das Gerät schaltet kurzzeitig auf das Nachrichtenprogramm, falls verfügbar. ; OFF: Hebt auf.
REGIONAL*2	ON: Schaltet auf einen anderen Sender in der spezifischen Region nur mit der “AF”-Steuerung. ; OFF: Hebt auf.
AF SET*2	ON: Sucht automatisch einen anderen Sender auf, der das gleiche Programm im gleichen Radio Data System-Network sendet und einen betteren Empfang aufweist, falls der aktuelle Empfang schlecht ist. ; OFF: Hebt auf.
TI SET*2	ON: Erlaubt es, das Gerät kurzzeitig auf Verkehrsinformation schalten, wenn verfügbar (“TI”leuchtet auf). ; OFF: Hebt auf.
PTY SEARCH*2	Wahlen Sie einen PTY-Code (siehe unter). Wenn ein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben, wird dieser Sender eingestellt.

PTY-Codes: NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIOVED, POP M (Musik), ROCK M (Musik), EASY M (Musik), LIGHT M (Musik), CLASSICS, OTHER M (Musik), WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY, NATION M (Musik), OLDIES, FOLK M (Musik), DOCUMENT

*2 Nur für FM (UKW)-Quelle.

AUX

Verwendung eines tragbaren Audiolayers

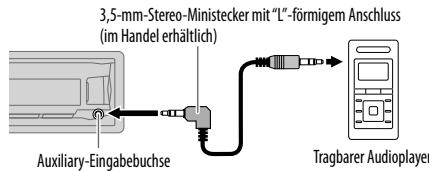

1 Schlieben Sie einen tragbaren Audioplayer (im Handel erhältlich) an.

2 Wahlen Sie [ON] für [AUX] in [SRC SELECT]. (→ 4)
3 Drücken Sie SOURCE-ü wiederholt zum Wahlen von AUX.
4 Schalten Sie den tragbaren Audiplayer ein und starten Sie die Wiedergabe.

Verwenden Sie einen 3-adrigen Stereo-Ministecker für optimale Audioausgabe.

Verwendung eines Bluetooth®-Geräts

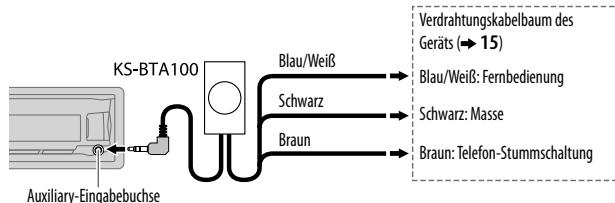

1 Schlieben Sie den Bluetooth-Adapter, KS-BTA100 an (separate erhältlich).

2 Registrieren (pairen) Sie das Bluetooth-Gerät mit KS-BTA100.
3 Wahlen Sie [BT ADAPTER] fur [AUX] in [SRC SELECT]. ( 4)
4 Drücken Sie SOURCE- wiederholt zum Wahlen von BT AUDIO.
5 Beginnen Sie die Verwendung des Bluetooth-Geräts.

Einzelheiten siehe Bedienungsanleitung des KS-BTA100.

Starten Sie die Wiedergabe

Die Quelle schaltet automatisch um, und die Wiedergabe startet.

USB-Eingangsterminal

iPod/iPhone

(im Handel erhältlich)

[Zubehor beim iPod/iphone]

ANDROID*2

Micro-USB 2.0-Kabel*1 (im Handel erhältlich)

Wahlbare Quelle:

KD-X230:

USB/USB-IPOD/Android

KD-X130:

USB/Android

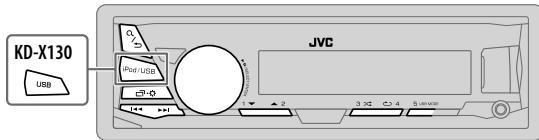

KD-X230: Zum direkten Wahlen der USB/ USB-IPOD/ ANDROID-Quelle drucken Sie iPod / USB.

Zum	Auf der Frontblende
Vorspulen/Rückspulen*3	Halten Sie |▼/▶gedrückt.
Auswahlen einer Datei	Drücken Sie |▼/▶l.
Auswahlen eines Ordners*4	Drücken Sie 2 ▲/1 ▼.
Wiederholte Wiedergabe*5	Drücken Sie 4 ⊙wiederholt.
	TRACK RPT/FOLDER RPT/ALL RPT : MP3/WMA/WAV/FLAC-Datei
	ONE RPT/ALL RPT/RPT OFF : iPod oder ANDROID
Zufallswiedergabe*5	Drücken Sie 3 >←wiederholt.
	FOLDER RND/ALL RND/RND OFF : MP3/WMA/WAV/FLAC-Datei
	SONG RND/ALL RND/RND OFF : iPod oder ANDROID

1 Lassen Sie bei Nichtgebrauch nicht das Kabel im Auto liegen.
2 Wenn ein Android-Gerät angeschlossen wird, wird "Press [VIEW] to install JVC MUSIC PLAY APP" angezeigt. Gehen Sie zur Installation der Anwendung gemäß den Anweisungen vor. Sie können auch vor dem Verbinden die neueste Version der JVC MUSIC PLAY-Anwendung auf Ihr Android-Gerät entwickelten. (→ 11)
3 Bei ANDROID: Triftt nur zu, wenn [AUTO MODE] gewählt ist. (→ 8)
4 Nur für MP3/WMA/WAV/FLAC-Dateien. Dies Funktioniert nicht bei iPod/Android.
*5 Bei iPod/Android: Trifft nur zu, wenn [HEAD MODE]/[AUTO MODE] gewählt ist. (→ 8)

Wahlen Sie den Steuermodus

Während USB-IPOD als Quelle gewählt ist, drücken Sie 5 USB MODE wiederholt.

HEAD MODE: Steuern Sie den iPod von dieser Einheit.

IPHONE MODE: Steuern Sie den iPod mit dem iPod selbst. Sie können aber weiterhin Wiedergabe/Pause oder Datei-Überspringen von dieser Einheit steuern.

WährendAndroidalsQuellegewähltist,drückenSie5USBMODE wiederholt.

AUTO MODE: Steuern Sie das Android-Gerät von dieser Einheit über die im Android-Gerät installierte Anwendung JVC MUSIC PLAY.

AUDIO MODE: Steuern Sie das Android-Gerät vom Android-Gerät selbst über andere im Android-Gerät installierte Media-Player-Anwendungen. Sie können aber weiterhin Wiedergabe/Pause oder Datei-Überspringen von dieser Einheit steuern.

Wahlen Sie das Musiklaufwerk

Drucken Sie 5 USB MODE wiederholt.

Im folgenden Laufwerk gespeicherte Titel werden abgeschlossen.

• Wahlen Sie internen oder externen Speicher für ein Smartphone (Massenspeicherklasse).
  Gewähltes Laufwerk bei Gerät mit mehreren Laufwerken.

Ändern der Wiedergabegeschwindigkeit des Hörbuchs

Beim Horen von iPod und wenn [HEAD MODE] gewählt ist....

1 Halten Sie gedrückt.
2 Drehen Sie den Lautstärke-Regler zum Wahlen von [IPOD], und drücken Sie dann den Regler.
3 Drücken Sie den Lautstärke-Regler zum Wahlen von [AUDIOBOOKS].
4 Drehen Sie den Lautstärke-Regler zum Wahlen eines Gegenstands, und drücken Sie dann den Regler.

0.5× SPEED / 1× SPEED / 2× SPEED: Wahlen Sie die Wiedergabegeschwindigkeit der Hörbuch-Tondatei in Ithrem iPod/iPhone. (Standard: Je nach iPod/iPhone-Einstellung.)

5 Drucken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie / .

Auswahlen einer Datei aus einem Ordner/einer Beste

1 Drucken Sie /
2 Drehen Sie den Lautstärke-Regler zum Wahlen eines Ordners/einer Liste, und drücken Sie dann den Regler.
3 Drehen Sie den Lautstärke-Regler zum Wahlen einer Datei, und drücken Sie dann den Regler.

Schnellsuche

Wenn Sie viele Dateien haben, können Sie diesechnell durchsuchen.

Drehen Sie den Lautstärke-Regler Schnell, um die Bestechnl zu durchschen.

• Gilt nicht für iPod.

Alphabetsuche (gilt nur für iPod):

Sie konnen eine Datei anhand des Anfangsbuchstabens suchen.

Drieken Sie 2 ▲/1 ▼ oder drehen Sie den Lautstärke-Regler schnell, um das gewünschte Zeichen (A bis Z/0 bis 9/OTHERS) zu wahren.

• Wahlen Sie "OTHERS", wenn das ersten Zeichen nicht A bis Z, 0 bis 9 ist.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie /
Zum Abbrechen halten Sie Q / S gedrückt.
- Beim iPod nur gültig, wenn [HEAD MODE] gewählt ist.
- Beim ANDROID nur gültig, wenn [AUTO MODE] gewählt ist.

Wahlen Sie einen Vorwahl-Equalizer

Drücken Sie EQ-BASS wiederholt. (oder)

Drucken Sie EQ-BASS, und drehen Sie dann den Lautstärke-Regler innerhalb von 5 Sekunden.

Vorwahl-Equalizer: FLAT (Standard), HARD ROCK, HIP HOP, JAZZ, POP, R&B, TALK, USER, VOCAL BOOST, BASS BOOST, CLASSICAL, DANCE

Speichern ihre eigenen Klangeinstellungen

1 Halten Sie EQ-BASS gedrückt, um auf EASY EQ-Suche zu schalten.
2 Drehen Sie den Lautstärke-Regler zum Wahlen eines Gegenstands, und drücken Sie dann den Regler.

Siehe [EASY EQ] bezüglich der Einstellung, und das Ergebnis wird unter [USER] gespeichert.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie Q /
Zum Beendn drucken Sie EQ-BASS.

Andere Einstellungen

1 Halten Sie gedruckt.
2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler.
3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand.
4 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie /

Standard: XX

EQ SETTING
EQ PRESET	Wählt einen Vorwahl-Equalizer, der für das Musikgenre geeignet ist. (Wahlen Sie [USER], um die in [EASY EQ] vorgenommen Einstellungen zu verwenden.)FLAT (Standard) /HARD ROCK /HIP HOP /JAZZ /POP /R&B /TALK /USER/VOCAL BOOST /BASS BOOST /CLASSICAL /DANCE
EASY EQ	Justieren ihre eigenen Klangeinstellungen. Diese Einstellungen werden unter [USER] gespeichert.SUB.W SP *1*2: 00 bis +06 (Standard: 03SUB.W*1*3: -08 bis +08 00BASS LVL: -06 bis +06 00MID LVL: -06 bis +06 00TRE LVL: -06 bis +06 00
PRO EQ	1 BASS / MIDDLE / TREBLE: Wahlen Sie einen Klangton.2 Stellen Sie die Klangelamente des gewährten Klangtons ein.BASS Frequenz: 60/80/100/200 HZ (Standard: 80 HZ Pegel: -06 bis +06 00Q: Q1.0/Q1.25/Q1.5/Q2.0MIDDLE Frequenz: 0.5/1.0/1.5/2.5 KHZ (Standard: 1.0 KHZ Pegel: -06 bis +06 00Q: Q0.75/Q1.0/Q1.25 00TREBLE Frequenz: 10.0/12.5/15.0/17.5 KHZ (Standard: 10.0 KHZ Pegel: -06 bis +06 00Q FIX
AUDIO
BASS BOOST	+01 — +05 (+01): Wählt ihren bevorzugten Bass-Boost-Pegel.; OFF: Hebt auf.
LOUD	01 / 02: Verständlich niedrige oder hohe Freqenzen, um eine gute Klangwirkung auch bei niedriger Lautstärke zu erhalten. ; OFF: Hebt auf.

1 Wird nur angezeigt, wenn [SUB.W] auf [ON] gestellt ist. (→ 10)
2 Wird nur angezeit, wenn [SPK/PRE OUT] auf [SUB.W/SUB.W] gestellt ist. (→ 10)
*3 Wird nur angezeigt, wenn [SPK/PRE OUT] auf [REAR/SUB.W] oder [SUB.W/SUB.W] gestellt ist. (→ 10)

AUDIOEINSTELLUNGEN

SUB.W LEVEL*4	SPK-OUT*5	00 bis +06 (±03): Stellt den Ausgangspegel des über Lautspricherleitung angeschlossenen Subwoofern ein. (→ 15)
	PRE-OUT*6	-08 bis +08 (00): Stellt den Ausgangspegel des an die Line-Out-Anschlüsse (REAR/SW) über einen externen Verträker angeschlossenen Subwoofern ein. (→ 15)
SUB.W*6	ON / OFF: Schaltet den Subwoofer-Ausgang ein oder aus.
SUB.W LPF*4	THROUGH: Alle Signale werden zum Subwoofer gesendet; LOW 55HZ/MID 85HZ/ HIGH 120HZ: Audiosignale mit niedrigen Frenzen als 55 Hz/ 85 Hz/ 120 Hz werden zum Subwoofer geleitet.
SUB.W PHASE*4	REVERSE (180°)/ NORMAL (0°): Währt die Phase des Subwoofer-Ausgangs so, dass sie dem Lautspricher-Ausgang für optimale Leistung entspricht. (Nur währbar, wenn eine andere Einstellung als [THROUGH] für [SUB.W LPF] gewählt ist.)
FADER	R06 — F06 (00): Stellen Sie die Ausgangsbalance zwischen vorderen und hinteren Lautsprachen ein.
BALANCE*7	L06 — R06 (00): Stellen Sie die Ausgangsbalance zwischen linken und rechten Lautsprachen ein.
VOL ADJUST	-15 — +06 (00): Nehmen Sie die Vorwahl des anfänglichen Lautstärkepegels für jeder Quelle (in Bezug auf den FM (UKW)-Lautstärkepegel) vor. Vor der Einstellung wahren Sie eine anzupassende Quelle aus. ("VOL. ADJ FIX" entscheid im Display, wenn FM (UKW) gewählt ist.)
AMP GAIN	LOW POWER: Beschreibenkt den maximalen Lautstärkepegel auf 25. (Wahlen Sie dies, wenn die Maximallieistung eines Lautsprachers weniger als 50 W betragt, um Schäden an den Lautsprchem zu verhindern). ; HIGH POWER: Der maximale Lautstärkepegel ist 35.
D.T.exp(Digital Track Expander)	ON: Erzeugt realistischen Klang, indem die Hochfrequenzkomponenten kompensiert und die Anstiegsszeit der Wellenform, die bei der Audiodaten-Kompression verloren gehen, wiederhergestellt werden. ; OFF: Hebt auf.
TEL MUTING*8	ON: Schaltet den Ton bei Verwendung des Mobiltelefons stumm (nicht über KS-BTA100 angeschlossen). ; OFF: Hebt auf.
SPK/PRE OUT	Wahlen Sie je nach der Art des Lautspricheranschlusses die geeignete Einstellung, um den gewünschten Ausgang zu erhalten. (→ Lautspricher-Ausgangseinstellungen)

4 Wird nur angezeigt, wenn [SUB.W] auf [ON] gestellt ist.
5 Wird nur angezeigt, wenn [SPK/PRE OUT] auf [SUB.W/SUB.W] gestellt ist.
6 Wird nur angezeigt, wenn [SPK/PRE OUT] auf [REAR/SUB.W] oder [SUB.W/SUB.W] gestellt.
7 Die Einstellung kann nicht den Subwoofer-Ausgang beeinflussen.
*8 Arbeitet nicht, wenn [BT ADAPTER] für [AUX] in [SRC SELECT] gewählt ist. (⇒ 4)

Lautsprecher-Ausgangseinstellungen

Wahlen Sie die Ausgangseinstellung für die Lautsprecher [SPK/PRE OUT], basierend auf der Art des Lautsprecheranschlusses.

Anschluss über Line-Out-Buchsen

Für Verbindungen über einen externen Veränderer. ( 15)

Einstellung auf [SPK/PRE OUT]	Audiosignal über Line-Out-Anschluss
	REAR/SW
REAR/REAR	Hinterer Lautsprecherausgang
REAR/SUB.W	Subwoofer-Ausgang
SUB.W/SUB.W	Subwoofer-Ausgang

Anschluss über Laufsprecherkabel

Für Verbindungen ohne externen Verträger mit diesen Einstellungen können Sie aber auch den Subwoofer-Ausgang genießen. (→ 15)

Einstellung auf [SPK/PRE OUT]	Audiosignal über wichtere Lautspricherleitung
	L (links)	R (rechts)
REAR/REAR	Hinterer Lautspracherausgang	Hinterer Lautspracherausgang
REAR/SUB.W	Hinterer Lautspracherausgang	Hinterer Lautspracherausgang
SUB.W/SUB.W	Subwoofer-Ausgang	(Stummschaltung)

Wenn [SUB.W/SUB.W] gewählt ist:

• [HIGH 120HZ] ist in [SUB.W LPF] gewählt, und [THROUGH] steht nicht zur Verflügung.
  -R01]ist in [FADER] gewählt, und der Wahlbereich ist [R06] bis [00].

DISPLAY-EINSTELLUNGEN

1 Halten Sie gedruckt.
2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler.
3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand.
4 Drucken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie /

Standard: XX

DISPLAY
DIMMER	Blenden Sie die Display- und Tastebeleuchtung ab. OFF: Die Abblendung ist ausgeschelt. ON: Die Abblendung ist eingeschelt. Die Helligkeit wechselt auf [NIGHT]-Einstellung um. (→ [BRIGHTNESS]) DIMMER TIME: Stellen Sie die Anfangs- und Endzeit für die Abblendfungtion ein. 1 Drehen Sie den Lautstärke-Regler zum Einstellen der Einschlzeit [ON], und drücken Sie dann den Regler. 2 Drehen Sie den Lautstärke-Regler zum Einstellen der Einschlzeit [OFF], und drücken Sie dann den Regler. (Standard: [ON]: 18:00 oder 6:00 PM [OFF]: 6:00 oder 6:00 AM) AUTO: Die Abblendung schaltet automatisch ein und aus, wenn Sie die Autoscheinwerfer ein-oder aussalten.*1
BRIGHTNESS	Stellt die Tasten-, Display- und USB-Eingangsbuchenhelligkeit für Tag und Nacht separat ein. 1 DAY / NIGHT: Wahlen Sie Tag oder Nacht. 2 Wahlen Sie eine Zone. 3 Stellen Sie den Helligkeitspegel ein (00 bis 31). (Standard: DAY: 31; NIGHT: 15)
SCROLL*2	ONCE: Scrollt die Display-Information einzelm.; AUTO: Wiederholt das Scrollen in 5-Sekunden-Intervallen.; OFF: Hebt auf.

1 Die Steuerleitungsverbindung für Beleuchtung ist erforderlich. (→ 15)
2 Manche Zeichen oder Symbole werden nicht richtig angezeigt (oder werden ausgeblendet).

ZUR BEZUGNAHME

Wartung

Reinigung des Geräts

Wischen Sie die Frontblende mit einem trockenen Silikonlappen oder weichen Lappen sauber.

Reinigung des Steckverbinders

Die Frontblende abnehmer und den Anschluss sanft mit einem Wattetupfer oder Lappen renigen, wobe darauf geachtet werden muss, die Anschlusskontakte nicht zu schädigten.

Weitere Informationen

Besuchen Sie die folgende Website http://www.jvc.net/cs/car/ für:

• Neuste Firmware-Aktualisierungen und eine(List der neuesten kompatiblen Antike
  AndroidTM-Anwendung JVC MUSIC PLAY
• Jegliche neuesten Informationen

Abspielbare Dateien

• Wiederzugebende Audiodateien: MP3 (.mp3), WMA (.wma), WAV (.wav), FLAC (.flac)
• Mögliche Dateisysteme auf USB-Geräten: FAT12, FAT16, FAT32

Auch wenn Audiodateien den offen aufgeführten Standards entsprechen, kann das Abspielien unter Umständen auf Grund von Typ oder Zustand der Medien bzw. Geräte nicht möglich sein.

Wissenswertes über USB-Geräte

• Diese Einheit kann MP3/WMA/WAV/FLAC-Dateien abspielen, die auf einem USB-Massenspeichererat gespeichert sind.
• Sie können ein USB-Gerät nicht über einen USB-Hub anschließen.
• Der Anschluss eines Kabels mit einer Gesamtlänge von mehr als 5 m kann eine fehlerhafte Wiedergabe verursachen.
  Maximalzahl von Zeichen fur:

-Ordernamen:64 Zeichen
-Dateinamen:64Zeichen
- MP3-Taq: 64 Zeichen
WMA-Taq: 64 Zeichen
WAV-Tag: 64 Zeichen
-FLAC-Tag:64 Zeichen

• Dieser Gerat kann insgesamt 1500 Dateien, 500 Ordner (999 Dateien pro Ordner einschließlich Ordner ohne nichtunterstützte Daten) und 8 Hierarbeiten erkennen.
• These Einheit kann nicht ein USB-Gerät mit einer anderen Bewertung als 5 V und mehr als 1 A erkennen.

Wissenswertes über iPod/iPhone

Made for

• iPod touch (2nd, 3rd, 4th und 5th generation)
• iPod classic
• iPod nano (3rd, 4th, 5th, 6th und 7th generation)
  iPhone 3G, 3GS, 4, 4S, 5, 5S, 5C, 6, 6 Plus
• Es ist nicht möglich, Videodateien im Menu "Videos" in [HEAD MODE] zu durchsuchen.
  Die Song-Reihenfolge, die im gewählten Menu dieser Einheit erscheidt, kann sich vom iPod/iPhone unterschieden.
• Je nach der Version des Betriebssystems des iPod/iPhone sind eine Funktionen möglicherweise nicht verfügbar.

Wissenswertes über Android-Geräte

• These Einheit unterstützt Android OS 4.1 und higher.
• Manche Android-Geräte (mit OS 4.1 und higher) Unterstützung möglichwirse Android Open Accessory (AOA) 2.0 nicht vollständig.
• Wenn das Android-Gerät sowohl Massenspeicherklasse-Gerät als auch AOA 2.0 unterstützen, hat diese Einheit immer Wiedergabe über AOA 2.0 als Vorrang.

Verfügbare kyrillische Buchstaben

Verfügbares Zeichen

Displayanzeigen

Ändern der Display-Information

Jedesmal, wenn Sie drücken, wechselt die Anzeige-Information.
- Wenn die Information nicht verfügbar oder nicht aufgezeichnet ist, entscheid "NOTEXT", "NO NAME" oder andere Information (z.B. Sendername).

FM oder AM	Frequenz ↔ Tag/Umkehr
	(Nur für Radio Data System-FM (UKW)-Sender) Sendername (PS) ⇌ Frequenz ⇌ Programmtyp (PTY) ⇌ Radiotext + ⇌ Tag/Umkehr ⇌ (zurück zum Anfang)
USB	(Für MP3/WMA/WAV/FLAC-Datei) Spielzeit ➔ Tag/Umkehr ➔ Albumtitel/Interpret ➔ Tracttitel ➔ Ordner-/Dateiname ➔ (zurück zum Anfang)
USB-IPOD oder ANDROID	Spielzeit ➔ Tag/Umkehr ➔ Albumtitel/Interpret ➔ Tracttitel ➔ (zurück zum Anfang)
AUX	AUX ↔ Tag/Umkehr
BT AUDIO	BT AUDIO ↔ Tag/Umkehr

FEHLERSUCHE

Symptom		Abhilfe
Allgemeines	Es wird kein Ton gehört.	Die Lautstärke auf den optimalen Pegel einstellen. Prüfen Sie die Kabel und Verbindungen.
	"MISWIRING CHECK WIRING THEN PWR ON" erscheidt.	Schalten Sie die Stromversorgung aus, und prüfen Sie, ob die Klemmen der Laufsrecherdrächte richtig isoliert sind. Schalten Sie die Stromversorgung wieder ein.
	"PROTECTING SEND SERVICE" erscheidt.	Reichen Sie die Einheit beim nachsten Kundendienstzentrum ein.
	Quelle kann nicht gewählt werden.	Prüfen Sie die Einstellung [SRC SELECT]. (⇒ 4)
Radio	· Der Radioempfang ist schlecht. · Statikrauschen beim Radiohören.	Schließen Sie das Antennenkabel fest an.
USB/Pod	Die Wiedergabereihenfolge ist nicht wie gewünscht.	Die Wiedergabereihenfolge wird durch den Datenamen.
	Verflüssene Spielzeit ist nicht richtig.	Dies hängt von dem vorherigen Aufnahmevorgang ab.
	"NOT SUPPORT" erscheidt, und Dateien werden übersprungen.	Prüfen Sie, ob die Datie ein abspielbares Format hat. (⇒ 11)
	"READING" blinkt weiter.	Verwenden Sie nicht zu weitere Hierarchy-Ebenen und Ordner. Bringen Sie das USB Gerät wieder an.
	"CANNOT PLAY" blinkt und/oder das angeschlossene Gerät kann nicht erkannt werden.	Prüfen Sie, ob das angeschlossene Gerät kompatibel mit thisem Gerät ist, und stellen Sie sich, dass die Datieien die Unterstützungen Formate haben. (⇒ 11) Bringen Sie das Gerät wieder an.
	Der iPod/iPhone schaltet nicht ein oder Funktioniert nicht.	Prüfen Sie die Verbindung zwischen thisem Gerät und dem iPod/iPhone. Nehmen Sie das iPod/iPhone ab und setzen es mit Hard Reset zurück.
	Richtige Zeichen werden nicht angezeigt.	Dieses Gerät kann nur Großbuchstaben, Zahlen und eine begrenzte Anzahl von Symbolen anziegen. Je nach der Anzeigesprache, die Sie gewählt haben (⇒ 4), können bestimmte Buchstaben möglichereweise nichtrichtig angezeigt werden.

Symptom		Abhilfe
ANDROID	· Bei Wiedergabe wird kein Ton gehrt. · Ton wird nur vom Android-Gerä ausgegeben.	· Verbunden Sie das Android-Gerä neu. · Während der [AUDIO MODE] eingestellt ist, starten Sie eine Media Player Anwendung auf dem Android-Gerä und starten Sie die Wiedergabe. · Während der [AUDIO MODE] eingestellt ist, starten Sie die aktuelle Media Player Anwendung erneut oder verwenden Sie eine andere Media Player Anwendung. ·Starten Sie das Android-Gerä neu. · Wenn dadurch das Problem nicht gelöst wird, kann das angeschlossene Android-Gerä nicht das Audio signal zur Einheit leiten. (⇒ 12)
	Bei [AUTO MODE] ist Wiedergabe unmöglich.	· Stellen Sie safer, dass JVC MUSIC PLAY APP im Android-Gerä installiert ist. (⇒ 7) · Schließen Sie das Android-Gerä erneut an und wahren Sie den geeigneten Steuermodus. (⇒ 8) · Wenn das Problem dadurch nicht gelöst wird, unterstützt das verbundene Android-Gerä nicht [AUTO MODE]. (⇒ 12)
	"NO DEVICE" oder "READING" blinkt weiter.	· Schalten Sie die Entwickler-Optionen am Android-Gerä aus. · Verbinden Sie das Android-Gerä neu. · Wenn das Problem dadurch nicht gelöst wird, unterstützen das verbundene Android-Gerä nicht [AUTO MODE]. (⇒ 12)
	Die Wiedergabe ist unterbrochen oder es treten Ausetzer im Ton auf.	Schalten Sie den Stromsparmodus am Android-Gerä aus.
	"CANNOT PLAY"	· Achten Sie daraufuf, dass das Android-Gerä abspielbare Audiodateien enthalt. · Verbinden Sie das Android-Gerä neu. · Starten Sie das Android-Gerä neu.

Wenn Sie weiterhin Probleme haben, führen Sie einen Reset aus. ( 3)

±b Warnung

• Das Gerät kann nur bei 12 V DC-Versorgung mit negativer Masse eingebaut werden.
• Trennen Sie den negativen Batterieanschluss vor der Verkabelung und Befestigung ab.
• Schlieben Sie nicht das Batteriekabel (gelb) das Zündkabel (rot) an der Fahrzeuggarosserie oder dem Masskabel (schwarz) an, um einen Kurzschluss zu vermeiden.
• Isolieren Sie nicht angeschlossene Kabel mit Vinylband, um einen Kurzschluss zu vermeiden.
• Sicherstellen, daß das Gerät nach dem Einbau a Chassis des Fahrzeugs geerdet wird.

A Vorsicht

• Überlassen Sie aus Sicherheitsgründen die Arbeitsmen zur Montage und Verkabelung ausgewiesenem Fachpersonal. Lassen Sie sich vom Autoradoholder beraten.
  Monttieren Sie这点 Gerat in der Konsole Ihres Fahrzeugs. Keine Metalleitle these Gerats bei und kurz nach der Verwendung des Gerats berühren. Metalleithe wie der Kuhlkorper und das Gehäuse werden heißt.
• Verbinden Sie nicht die Dritte von Laufsprechen mit der Karosserie, dem Massekabel (schwarz) oder schreiben sie parallel an.
• SchlieBen Sie Lautsprecher mit einer Maximallieistung von mehr als 50 W an. Wenn die Maximallieistung der Lautsprecher unter 50 W ist,ändern Sie die Einstellung von [AMP GAIN], um Beschädigung der Lautsprecher zu vermeiden. (→10)
• Montieren Sie das Gerät mit einem Winkel von weniger als 30^ .
• Wenn Ihr Fahrzeugkabelbaum nicht die Zündklemme hat, verbinden Sie das Zündkabel (rot) mit der Klemme am Sicherungskasten des Fahrzeugs, die 12 V DC-Versorgung bietet und durch den Zündschlüssel ein- und ausgeschaltet wird.
• Halten Sie alle Kabel von hitzeableitenden Metalteilen fern.
• Überprüfen Sie nach der Montage des Gerats, ob die Bremslichter, Blinker, Scheibenwischer usw. ordnungsgemäß Funktionieren.
• Wenn die Sicherung durchbrennt, überprüften Sie zuerst, dass die Dritte nicht die Karosserie berihren, und ersetzen Sie dann die durchgebrannte Sicherung durch eine neue Sicherung mit der gleichen Nenngroße.

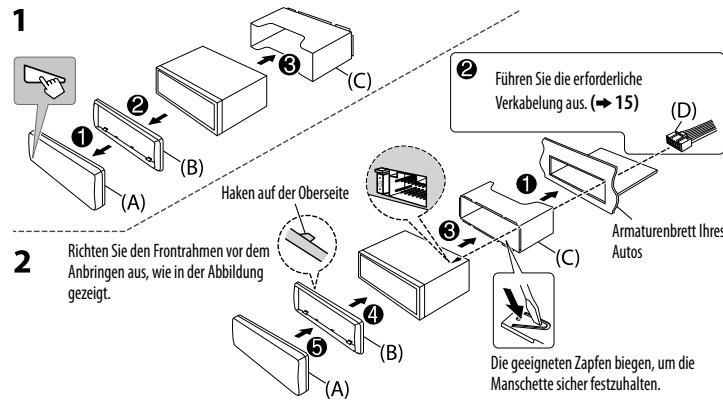

Grundlegendes Verfahren

1 Ziehen Sie den Schlüssel aus dem Zündschloss, und trennen Sie dann den -Pol der Autobatterie ab.

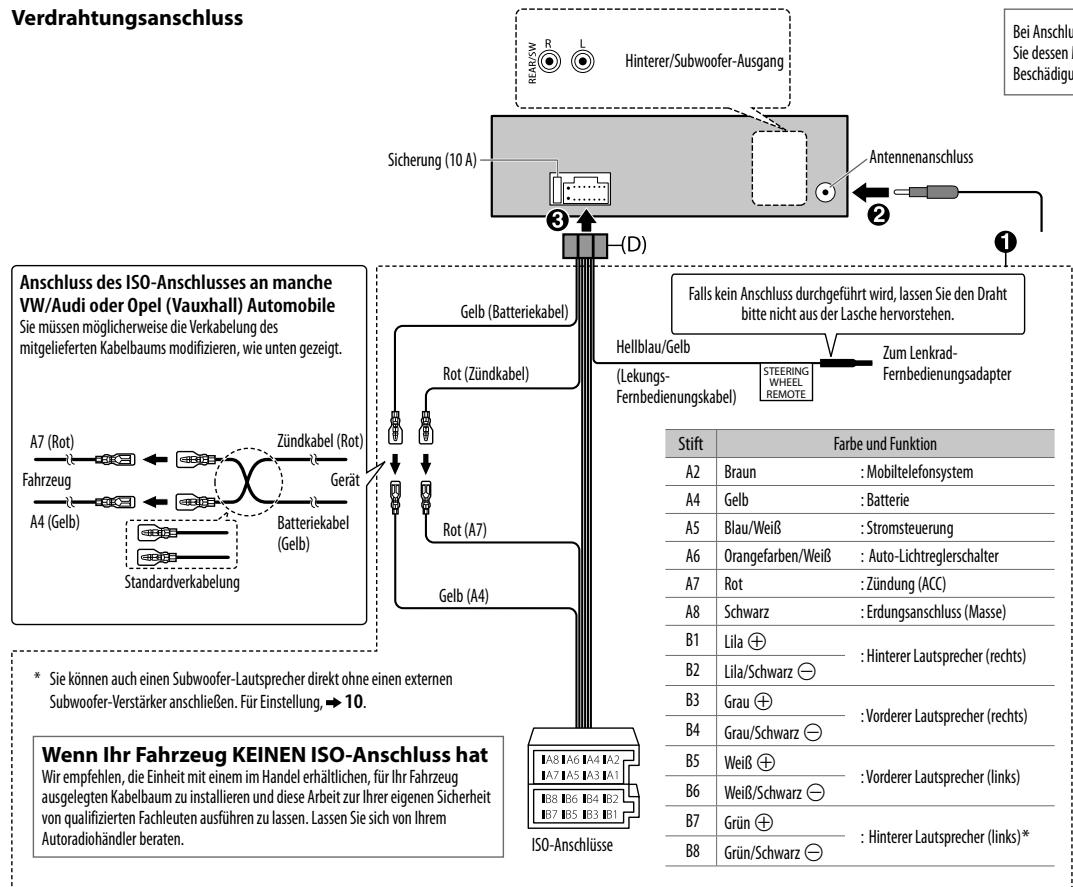

2 Schlieben Sie die Kabel richtig an.
Siehe Verdrahtungsanschluss. (→ 15)
3 Bauen Sie das Autoradio in Ihr Frem Fahrzeug ein.
Siehe Einbau der Einheit (Einbau im Armaturenbrett).
4 Schlieben Sie die Klemme der Autobatterie an.
5 Setzen Sie das Gerät zurück. (→ 3)

Einbau der Einheit (Einbau im Armaturenbrett)

Beim Einbau des Geräts ohne Einbauhalterung

1 Nehmen Sie die Einbauhalterung und den Frontrahmen vom Gerät ab.
2 Richten Sie die Öffnungen am Gerät (an beiden Seiten) mit der Befestigungskonsole am Fahrzeug aus und sichern Sie das Gerät mit Schrauben (im Handel erhältlich).
Verwendten Sie nur die vorgeschriebenen Schrauben. Durch Verwendung falscher Schrauben kann das Gerät beschädigt werden.

Entfernender Einheit

Verdrahtungsanschluss

Bei Anschluss an einen externen Verträcker schlieben Sie dessen Massedraht an der Autkarosserie an, um Beschäftigung des Gerats zu vermeiden.

Teileliste für den Einbau

(A) Frontblende

(B) Frontrahmen

(C) Einbauhalterung

(D) Kabelbaum

(E) Ausziehschlüssel

TECHNISCHE DATEN

Tuner	FM	Frequenzbereich	87,5 MHz — 108,0 MHz (50-kHz-Raster)
		Empfindlichkeit (Rauschabstand = 26 dB)	0,71 μV/75 Ω
		Empfindlichkeitsschwelle (DIN S/N = 46 dB)	2,0 μV/75 Ω
		Frequenzgang (±3 dB)	30 Hz — 15 kHz
		Signal-Rauschabstand (MONO)	64 dB
		Kanalternnung (1 kHz)	40 dB
	MW	Frequenzbereich	531 kHz — 1 611 kHz (9-kHz-Raster)
		Empfindlichkeit (Rauschabstand = 20 dB)	28,2 μV
	LW	Frequenzbereich	153 kHz — 279 kHz (9-kHz-Raster)
		Empfindlichkeit (Rauschabstand = 20 dB)	50 μV
USB	USB Standard		USB 1.1, USB 2.0 (Höchstgeschwindigkeit)
	Kompatible Geräte		Massenspeichererät
	Dateisystem		FAT12/ 16/ 32
	Maximaler Versorgungsstrom		DC 5 V——= 1 A
	D/A-Wandler		24 Bit
	Frequenzgang (±1 dB)		20 Hz — 20 kHz
	Signal-Rauschabstand (1 kHz)		105 dB
	Dynamikbereich		88 dB
	Kanalternnung		90 dB
	MP3-Decodierung		Unterstützt MPEG-1/2 Audio Layer-3
	WMA-Decodierung		Unterstützt Windows Media Audio
	WAV-Decodierung		RIFF-Wellenform-Audioformat (nur Linear PCM)
	FLAC-Decodierung		FLAC-Dateien

Auxiliary	Frequenzgang (±3 dB)	20 Hz — 20 kHz
	Maximaler Spannungseingang	1000 mV
	Eingangsimpedanz	30 kΩ

Audio	Maximale Ausgangsleistung	50 W × 4 oder 50 W × 2 + 50 W × 1 (Subwoofer = 4 Ω)
	Volle Bandbreitenleistung (bei weniger als 1 % Klirr faktor)	22 W × 4
	Laufsprecherimpedanz	4 Ω — 8 Ω
	Vorverstärkerpegel / Last (USB)	2500 mV/10 kΩ
	Vorverstärkungsimpedanz	≤ 600 Ω

Allgemeines	Betriebsspannung (10,5 V — 16 V zulässig)	14,4V
	Maximale Stromaufnahme	10 A
	Betriebstemperaturbereich	-10°C — +60°C
	Einbaumaße (B × H × T)	182 mm × 53 mm × 107 mm
	Gewicht	0,6 kg

Änderungen ohne Vorankündigung bleiben vorbehalten.
