M055 - Recepteur Kemo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module amplificateur stéréo (récepteur)
Marque	Kemo
Modèle	M055
Puissance de sortie	Max. 3 W musique (2 x 1,5 W)
Tension de service	3...10 V CC (bloc stabilisé ou piles)
Impédance haut-parleur	8...32 ohms
Sensibilité d'entrée	< 100 mV
Réponse en fréquence	Environ 20...20 000 Hz
Dimensions (sans fixations)	Environ 60 x 45 x 20 mm
Poids	Environ 50 g
Alimentation	Pile 6 x AA ou bloc stabilisé (3-10 V)
Type d'amplification	Stéréo, classe AB
Fonctions principales	Amplification stéréo, réglage volume externe
Entretien	Nettoyer avec un chiffon sec ; éviter l'humidité
Sécurité	Ne pas dépasser 10 V ; utiliser bloc stabilisé ; impédance min 8 ohms
Pièces détachées	Potentiomètres 10 kΩ log. non fournis
Réparabilité	Module scellé ; composants remplaçables par un professionnel
Informations générales	Utilisation conforme : amplification de signaux > 100 mV pour haut-parleurs

FOIRE AUX QUESTIONS - M055 Kemo

Quelle alimentation utiliser pour le Kemo M055 ?

Utilisez une pile de 6 x AA ou un bloc d'alimentation stabilisé de 3 à 10 V CC. N'utilisez jamais de bloc non stabilisé, car une tension supérieure à 10 V détruirait le module.

Quelle impédance de haut-parleur est recommandée ?

L'impédance doit être d'au moins 8 ohms. Vous pouvez utiliser des haut-parleurs de 8 à 32 ohms, mais la puissance maximale sera réduite avec des impédances plus élevées.

Comment régler le volume de l'amplificateur ?

Vous devez raccorder deux potentiomètres de 10 kΩ log (non fournis) avec des câbles très courts (max 10 cm). Si les câbles sont plus longs, utilisez du câble blindé et reliez le blindage à la masse.

Quels câbles utiliser pour les signaux d'entrée ?

Les câbles d'entrée doivent être très courts (max 10 cm). Si cela n'est pas possible, utilisez des câbles blindés et reliez le blindage à la borne négative de l'alimentation (masse).

Comment obtenir le meilleur son possible ?

Raccordez le câble de masse (pôle négatif de l'alimentation) au module avec une longueur d'environ 2 cm. Branchez tous les câbles d'alimentation, haut-parleur et masse du signal d'entrée en ce point unique pour éviter les boucles de masse.

Quelle est la puissance maximale de l'amplificateur ?

La puissance maximale de 3 W (2 x 1,5 W) est atteinte avec une tension de 10 V et un haut-parleur de 8 ohms. La puissance diminue avec une tension plus basse ou une impédance plus élevée.

Que faire si l'amplificateur oscille ou produit des bruits parasites ?

Connectez un condensateur électrolytique de 1000 µF / 16 V en parallèle sur l'entrée d'alimentation du module, en respectant la polarité (positif sur positif). Cela stabilise la tension.

Comment éliminer l'appareil en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Déposez-le dans un point de collecte des déchets électroniques (renseignez-vous auprès de votre mairie).

Quelles sont les dimensions du module Kemo M055 ?

Les dimensions sont d'environ 60 x 45 x 20 mm (sans les éclisses de fixation). Il est compact et léger.

Puis-je utiliser des écouteurs avec ce module ?

Oui, vous pouvez raccorder des écouteurs ayant une impédance d'au moins 8 ohms. La puissance de sortie sera alors plus faible.

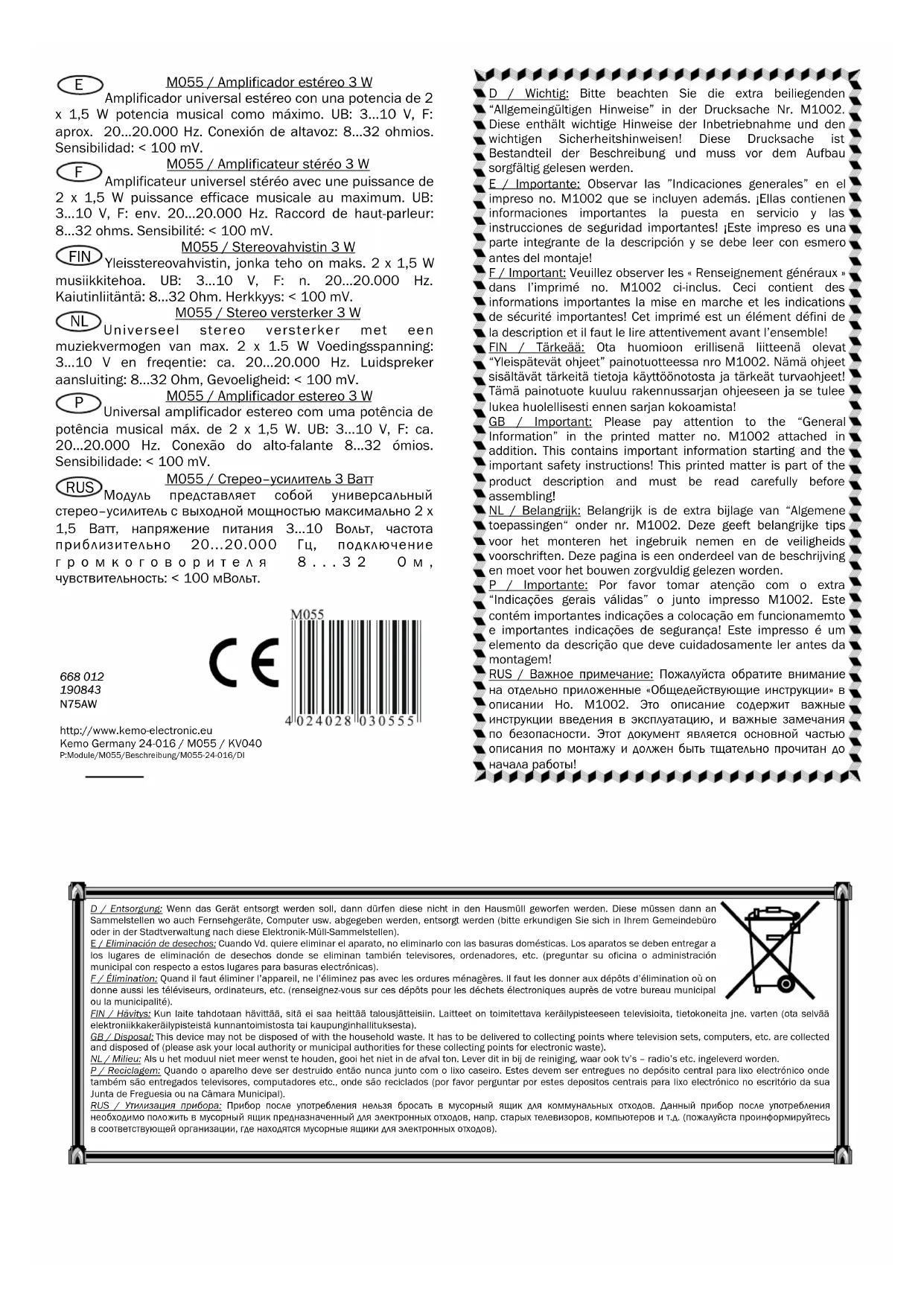

MODE D'EMPLOI M055 Kemo

F / Important: Veuillez observer les « Renseignements généraux » dans l'imprimé no. M1002 ci-inclus. Ceci contient des informations importantes sur la mise en marche et les indications de sécurité importantes! Cet imprimé est un élément défini de la description et il faut le lire attentivement avant l'ensemble!

F / Élimination: Quand il faut éliminer l'appareil, ne l'éliminez pas avec les ordures ménagères. Il faut les donner aux dépôts d'élimination où on donne aussi les téléviseurs, ordinateurs, etc. (renseignez-vous sur ces dépôts pour les déchets électroniques auprès de votre bureau municipal ou la municipalité).

Instructions d'assemblage: Il faut raccorder seulement des haut-parleurs avec une impédance d'au moins 8 ohms. On peut raccorder des haut-parleurs ou écouteurs avec une impédance plus haute, mais ensuite la puissance de sortie de l'amplificateur possible au maximum tombe.

Veuillez tirer la tension de service d'un bloc d'alimentation de fiche stabilisé ou bien d'une pile efficace (pas plus petite que 6 x piles AA). N'employez pas des blocs d'alimentation non stabilisés! Une tension de service de plus de 10 V va détruire le module!

Il faut encore 2 réglages du volume (potentiomètre 10 k log.) pour le service (n'appartiennent pas au volume de livraison). Raccordez ces régulateurs avec le module selon le dessin avec des câbles très courts (longueur maximale 10 cm). Si cela n'est pas possible, il faut employer des câbles blindés pour le raccord des potentiomètres et leurs blindages doivent être connectés avec «masse» (pôle négatif de la pile) chaque fois.

Il faut que les câbles vers le signal d'entrée soient également très courts (10 cm au maximum) ou soient posés avec des câbles blindés. Autrement, des interférences de ronflement de champs de tension étrangers peuvent se présenter. Posez le blindage de nouveau à masse.

Pour obtenir un son optimal, vous devriez raccourcir le câble de raccordement vers le pôle négatif de la pile „masse“ au module à env. 2 cm et raccorder le câble de l'alimentation en courant et les câbles vers l'haut-parleur ainsi que le câble de mise à la masse du signal d'entrée seulement là (ne faites pas une boucle de masse avec un autre câble) (voyez le dessin).

Note: On atteint la puissance maximale indiquée à une tension de service de 10 V et avec un haut-parleur de 8 ohms. La puissance de sortie descend conformément en cas de tensions de sortie plus basses et de haut-parleurs de valeur ohmique plus élevée.

En présence des tensions de service de valeur ohmique trop élevée, il peut arriver rarement que l'amplificateur oscille (produit des sons propres). Veuillez en ce cas connecter un condensateur électrolytique 1000 μF 16 V en parallèle à l'entrée de la tension de service du module (tenez compte de la polarité du condensateur électrolytique, positif à positif et négatif à négatif).

Emploi conformément aux dispositions: Amplification des signaux > 100 mV pour la reproduction par des haut-parleurs.

Mise en service: L'amplificateur est prêt à l'emploi après intercaler la tension de service.

Données techniques:

Puissance de sortie: max. 3 W puissance efficace musicale (2 x 1,5 W)

Tension de service: 3...10 V

Raccord de haut-parleur: 8...32 ohms

Sensibilité d'entrée: < 100 mV

Réponse fréquentielle: env. 20...20.000 Hz

Dimensions: env. 60 x 45 x 20 mm (sans éclisses de fixation)
