Type de produit	Récepteur amplificateur audio
Marque	Kemo
Modèle	M032N
Dimensions	env. 70 x 36 x 23 mm
Alimentation	8-16 V DC, max. 800 mA
Puissance de sortie	max. 12 W (sous 16 V, HP 4 ohms)
Sensibilité d'entrée	< 80 mV
Réponse en fréquence	40 - 20 000 Hz
Impédance haut-parleur	4 - 16 ohms
Fonctions principales	Amplification de signaux BF pour reproduction par haut-parleur
Sécurité	Tension max. 16 V ; ne pas utiliser avec HP < 4 ohms ; utiliser câble blindé si longueur > 10 cm
Entretien et nettoyage	Aucun entretien particulier nécessaire ; éviter l'humidité et les chocs
Informations générales	Se référer à la notice complète incluse (imprimé M1002) pour les consignes de sécurité et de mise en service

FOIRE AUX QUESTIONS - M032N Kemo

Quelle est la tension d'alimentation recommandée pour le M032N ?

La tension de service doit être comprise entre 8 et 16 V DC. Pour une puissance maximale de 12 W, utilisez 16 V avec un haut-parleur de 4 ohms et une alimentation capable de fournir au moins 800 mA.

Quel type de haut-parleur puis-je utiliser ?

Vous pouvez raccorder un haut-parleur d'impédance comprise entre 4 et 16 ohms. Pour de meilleurs résultats, utilisez un haut-parleur de 4 ohms avec une puissance supérieure à 20 W monté dans une enceinte.

Comment brancher le module correctement ?

Suivez le schéma de câblage fourni. Le câble vers le potentiomètre de volume (non inclus) doit mesurer au maximum 10 cm. Si le câble d'entrée est plus long, utilisez un câble blindé avec l'écran relié à la masse (pôle négatif de l'alimentation).

Que faire si le volume est trop faible ?

Vérifiez que le signal d'entrée est d'au moins 80 mV. Si nécessaire, montez un préamplificateur (ex. Kemo M040) en série. Assurez-vous que la tension d'alimentation est suffisante et stable (min. 8 V, idéalement 16 V) et que le haut-parleur est adapté (4 ohms recommandé).

Le son est déformé ou il y a des ronflements, que faire ?

Cela peut être dû à une surmodulation (signal d'entrée trop fort) : réduisez le volume à l'aide du potentiomètre. Des interférences peuvent provenir du câble d'entrée : utilisez un câble blindé et reliez l'écran à la masse. Ajoutez un condensateur électrolytique de 1000 µF 25 V en parallèle sur l'alimentation pour filtrer les parasites.

Puis-je utiliser une pile comme source d'alimentation ?

Oui, une pile de 9 V ou une batterie peut convenir, mais la puissance sera réduite. Pour obtenir la puissance maximale, utilisez un bloc d'alimentation stabilisé de 16 V capable de fournir au moins 800 mA. Attention aux piles trop faibles qui peuvent chuter en tension.

Le module chauffe-t-il normalement ?

Le module peut chauffer légèrement en fonctionnement normal. Assurez une ventilation suffisante. Ne dépassez pas la tension maximale de 16 V et ne branchez pas de haut-parleur de moins de 4 ohms, car cela pourrait endommager le module.

Comment puis-je protéger le module contre les surtensions ?

Utilisez une alimentation stabilisée pour éviter les pics de tension. Vérifiez que la tension à vide de votre bloc d'alimentation ne dépasse pas 16 V. Le module est protégé contre les courts-circuits temporaires, mais une impédance trop faible du haut-parleur peut causer des dommages permanents.

Quels sont les accessoires nécessaires non fournis ?

Le module est livré seul. Vous devez prévoir un potentiomètre de volume (câble max 10 cm), un haut-parleur, une source audio et une alimentation adaptée. Pour les signaux faibles, un préamplificateur (Kemo M040) peut être nécessaire.

Où puis-je trouver la notice complète ?

La notice d'utilisation complète est disponible gratuitement en téléchargement sur le site notice-facile.com. Elle comprend les consignes de sécurité importantes (imprimé M1002) et les instructions de montage détaillées.

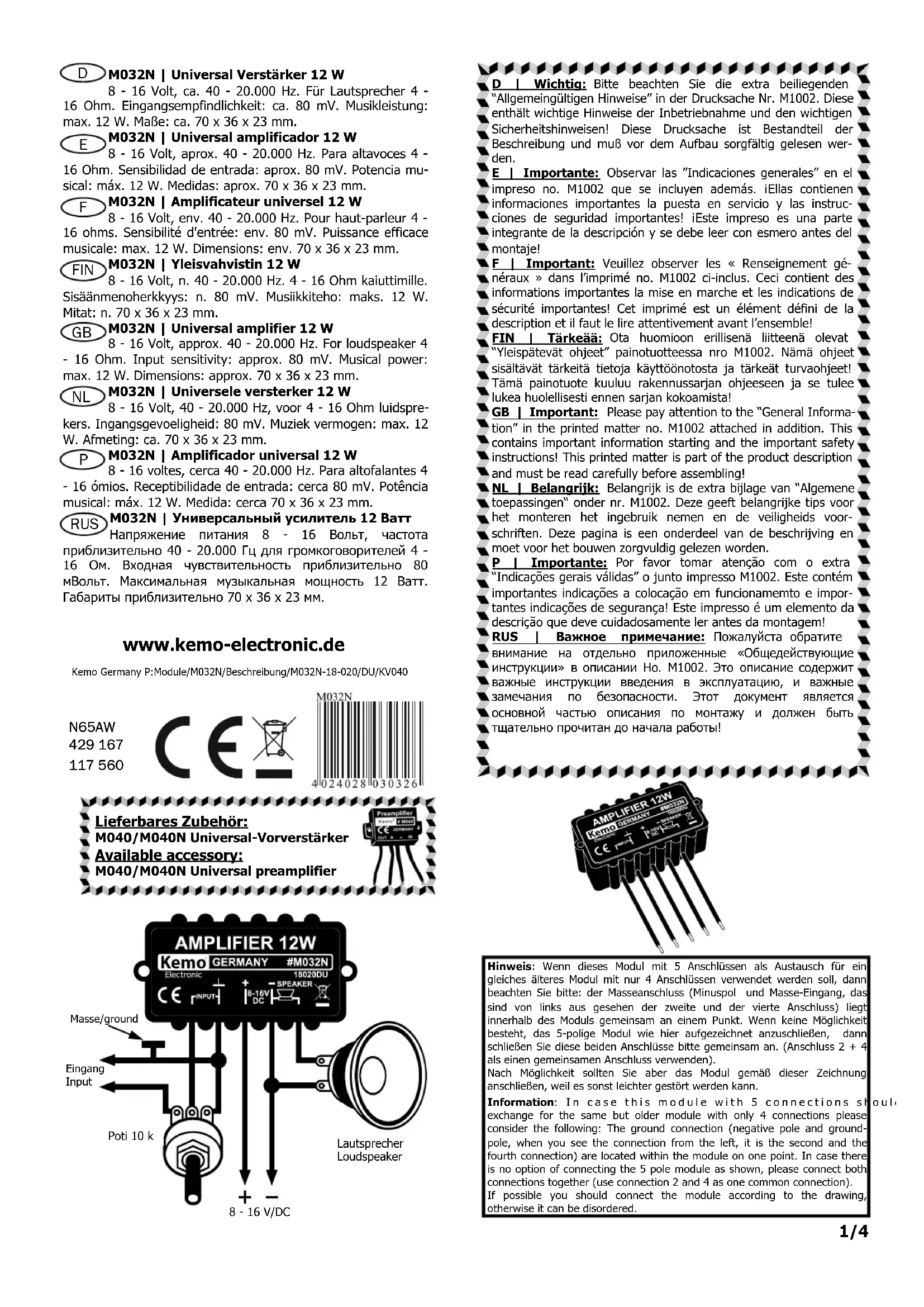

MODE D'EMPLOI M032N Kemo

8 - 16 Volt, env. 40 - 20.000 Hz. Pour haut-parleur 4 - 16 ohms. Sensibilité d'entrée: env. 80 mV. Puissance efficace musicale: max. 12 W. Dimensions: env. 70 x 36 x 23 mm.

F | Important: Veuillez observer les « Renseignements généraux » dans l'imprimé no. M1002 ci-inclus. Ceci contient des informations importantes sur la mise en marche et les indications de sécurité importantes! Cet imprimé est un élément défini de la description et il faut le lire attentivement avant l'ensemble!

Raccordez le module selon le dessin. Le câble vers le ré volume (pas inclus) doit avoir une longueur de 10 cm au maximum. La tension de service peut être entre 6 - 16 volts (pile ou bloc d'alimentation stabilisé). Faites attention à ce qu'il ait un courant suffisant (max. 800 mA). Donc n'employez pas des piles ou des blocs d'alimentations trop faibles! Vous atteindrez la puissance maximale de 12 W seulement à 16 volts et avec un haut-parleur de 4 ohms. En cas de tensions de service trop petites et / ou de haut-parleurs de valeur ohmique plus élevée, la puissance diminue proportionnellement. Si le signal d'entrée est amené par un câble plus long que 10 cm, vous devez employer un câble protégé. Il faut mettre l'écran du câble à terre (pôle négatif du raccord de l'alimentation en courant électrique au module). Si on raccorde des sources de signal avec une puissance de sortie trop petite (p. ex. microphones dyn.), il faut monter en série un préamplificateur (p. ex. Kemo M040).

Attention: Une trop haute tension de service (> 16 V/DC) ou une charge de l'haut-parleur trop petite (< 4 ohms) vont détruire le module! Veuillez vérifier la tension de service pour plus de sûreté, parce qu'il y a des blocs d'alimentation „non-stabilisés” qui ont une "tension à vide" trop haute! Le module est en effet "résistant aux courts-circuits" passagèrement, mais une impédance de l'haut-parleur trop petite va causer un défaut à long terme. Comme la fonction de chaque module était examinée soigneusement avant l'envoi, un remplacement à bonne volonté n'est pas possible pour les raisons mentionnées ci-dessus!

Emploi conformément aux dispositions:

Amplification des faibles signaux B. F. pour la reproduction par haut-parleur.

Liste de contrôle pour le dépistage des erreurs:

1. Le volume est trop faible malgré que le réglage de volume soit plein: Causes éventuelles: Le signal d'entrée est trop faible (< 80 mV, montez le préamplificateur M040 en série): La tension de service est trop petite ou trop faible: Faites attention à ce que votre tension de service soit stabilisée, si possibles, et puisse délivrer un courant d'au moins 800 mA. La tension va s'annuler en cas de piles trop petites! Le haut-parleur est de valeur ohmique trop élevée, trop petit ou a un rendement trop faible en raison de son type. On peut obtenir les meilleurs résultats avec des haut-parleurs de 4 ohms avec une membrane suspendue fermement avec une puissance de > 20 W, monté dans une boîte (un châssis de haut-parleur ouvert est trop bas en raison des surfaces de résonance manquantes).

F 2. Le son est déformé, est interféré par autres sons (p. ex. ronflement, etc.) : Causes éventuelles : Le signal d'entrée est trop haut (l'amplificateur est surmodulé). Solution : Montez le potentiomètre en série selon le dessin et tournez le régulateur vers le bas. Il y a des interférences de signaux étrangers dans le câble d'entrée. Solution : Employez un câble de microphone protégé à l'entrée et mettez l'écran du câble à "terre /DC pôle négatif" et installez le module dans un boîtier métallique et mettez le boîtier aussi à "terre". Le câble entre le module et le réglage de volume devrait avoir une longueur de < 10 cm. Connectez un condensateur électrolytique 1000 μF 25 V directement au module en parallèle à l'entrée de la tension d'alimentation (ceci aide si votre alimentation en tension de service est de valeur ohmique trop élevée).

Données techniques:

Tension de service: 8 - 16 V/DC | Consommation de courant: max. 800 mA | Sensibilité d'entrée: < 80 mV | Raccord de l'haut-parleur: 4 - 16 ohms | Puissance efficace musicale: max. 12 W avec 16 V à un haut-parleur de 4 ohms | Réponse fréquentielle: env. 40 - 20.000 Hz | Dimensions: env. 70 x 36 x 23 mm (sans éclisses de fixation)
