B182 - Recepteur Kemo - Notice d'utilisation et mode d'emploi gratuit

Marque	Kemo
Modèle	B182
Type de produit	Récepteur / Amplificateur audio
Catégorie	Module amplificateur DIY
Puissance de sortie	Max. 2 W (musique), 1 W (continue)
Tension d'alimentation	6 - 9 V/CC
Consommation de courant	50 - 380 mA (selon puissance)
Impédance haut-parleur	8 Ω
Réponse en fréquence	20 - 20 000 Hz
Sensibilité d'entrée	Environ 80 mV
Dimensions de la platine	44 x 19 mm
Poids approximatif	20 g
Type de montage	À souder (kit)
Circuit intégré	DIP-8 broches
Potentiomètre recommandé	10 kΩ à 100 kΩ (logarithmique)
Fonctions principales	Amplification audio, adaptable à divers appareils
Dissipateur thermique	Recommandé si puissance > 0,5 W
Entrée signal	Câble blindé recommandé
Notice incluse	Oui (imprimé M1003 inclus)
Entretien et nettoyage	Dépoussiérer avec un chiffon sec ; éviter l'humidité
Précautions de sécurité	Respecter la polarité des condensateurs ; ne pas court-circuiter
Pièces détachées / réparabilité	Composants standard (résistances, condensateurs, CI)

FOIRE AUX QUESTIONS - B182 Kemo

Comment alimenter le module B182 ?

Le module fonctionne avec une tension continue de 6 à 9 V. Utilisez une pile 9 V, deux piles plates 4,5 V en série ou une alimentation secteur adaptée capable de fournir au moins 380 mA.

Quel type de potentiomètre utiliser pour le réglage du volume ?

Un potentiomètre logarithmique de 10 kΩ à 100 kΩ convient. La valeur influence la sensation de volume ; une valeur typique est 50 kΩ.

Faut-il un dissipateur thermique ?

Oui, si la puissance de sortie dépasse 0,5 W (par exemple avec une alimentation de 9 V et un haut-parleur de 8 Ω), le circuit intégré chauffe. Collez un petit dissipateur métallique sur le CI.

Puis-je utiliser une source audio sans condensateur de découplage ?

Si votre source n'a pas de condensateur de découplage intégré, soudez un condensateur céramique de 0,1 μF en série avec l'entrée de l'amplificateur pour éviter la polarisation continue.

Quels câbles utiliser pour l'entrée signal ?

Utilisez du câble blindé pour éviter les parasites. Reliez le blindage à la masse (pôle négatif) de l'alimentation.

Comment brancher un haut-parleur ?

Connectez un haut-parleur de 8 Ω aux bornes de sortie. Respectez la polarité si votre haut-parleur est polarisé (mais l'ampli fonctionne aussi sans).

Que faire si le son est faible ou distordu ?

Vérifiez l'alimentation (tension trop basse), la puissance du haut-parleur (impédance correcte ?), et que le potentiomètre est bien câblé. Assurez-vous que les soudures sont propres.

Cette carte peut-elle alimenter un casque ?

Oui, mais la puissance est élevée pour un casque. Utilisez un atténuateur ou un potentiomètre en sortie pour réduire le volume. L'impédance du casque doit être d'au moins 8 Ω.

Quelle est la consommation en veille ?

L'amplificateur n'a pas de mode veille. La consommation minimale est d'environ 50 mA lorsqu'aucun signal n'est appliqué. Débranchez l'alimentation pour économiser la batterie.

Puis-je utiliser des piles de 9 V ?

Oui, mais une pile 9 V standard se décharge rapidement (autonomie d'environ 1 heure à pleine puissance). Préférez deux piles plates 4,5 V en série ou une alimentation secteur.

MODE D'EMPLOI B182 Kemo

B182 | Amplificateur 1 W

B182 | Amplificateur 1 W

Petit ampli universel avec une puissance de musique de pointe de 2 W. Un amplificateur moderne à un prix avantageux pour beaucoup de fins. L'amplificateur fonctionne avec un DIP-IC de 8 pôles de sorte qu'on puisse l'intégrer dans beaucoup d'appareils.

Important: Veuillez observer les • Renseignements généraux • dans l'imprimé no. M1003 cl-inclus. Ceci contient des informations importantes sur la mise en marche et les indications de sécurité importantes! Cet imprimé est un élément défini de la description et il faut le lire attentivement avant l'ensemble!

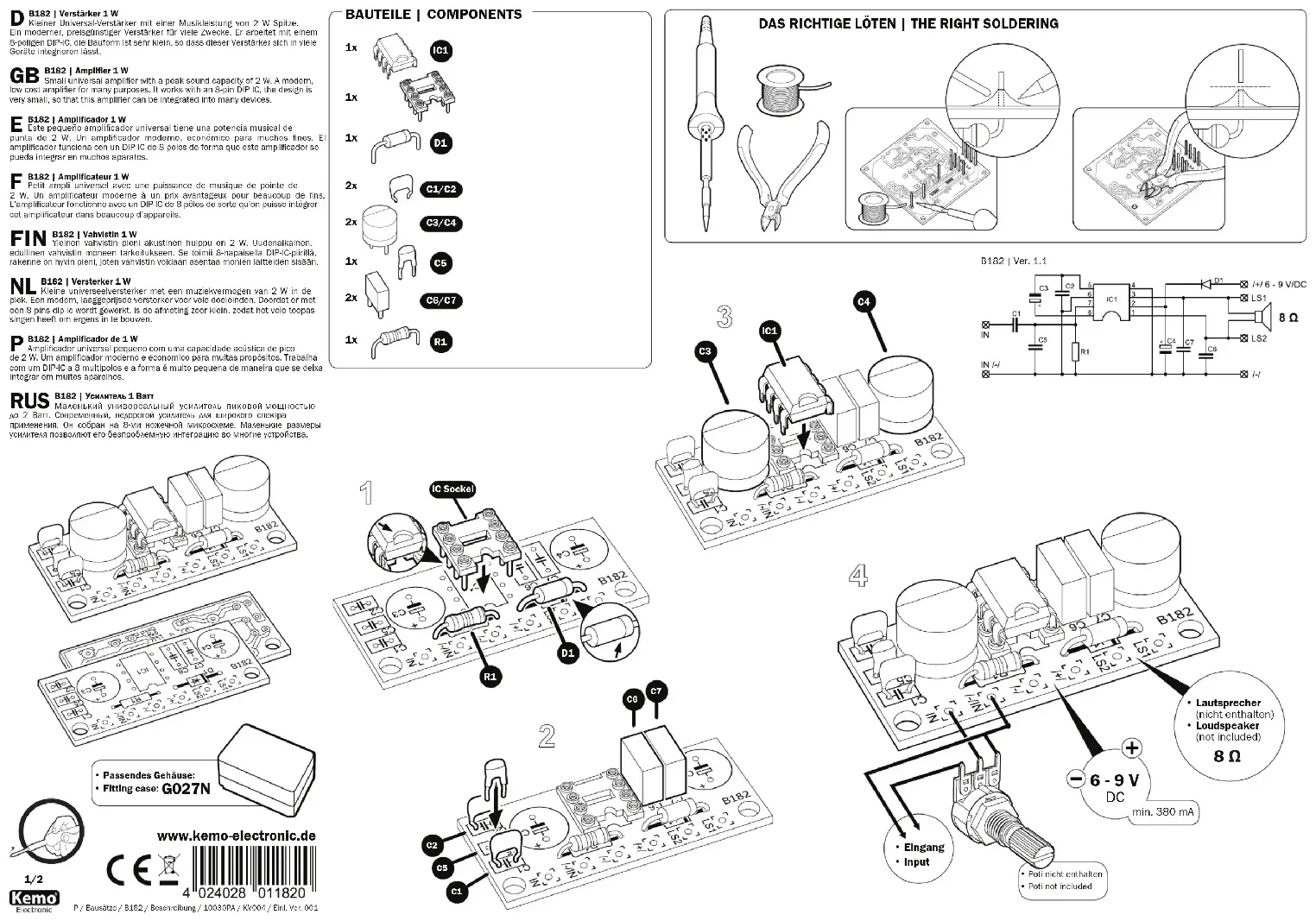

Instructions d'assemblage:

Lors du montage des éléments sur la platine, veiller à monter les condensateurs électrolytiques dans le bon sens sur la platine (respecter plus et moins). Le Cl a une encoche sur l'une des faces, qui doit correspondre avec le repère sur la platine. Comme régleur d'intensité, on pourra utiliser un potentiomètre ayant entre 10 k et 100 k log. Si l'on veut raccorder des sources de signal n'ayant pas de condensateur de déclenchement, il faudra monter un condensateur 0,1 μF en série avec l'entrée ampli. L'ampli a sa puissance maxi avec une alimentation de 9 V/DC. Pour des tensions plus faibles, la puissance de sortie diminue en conséquence. Veiller à ce que l'alimentation courant ait une puissance suffisante. L'ampli a une consommation de courant pouvant de 50 mA à 300 mA. La puissance seconde de la position secteur soit des batteries avec puissance adéquate (par ex. 2 batteries plates de 4,5 V montées en série). Les petites batteries de 9 V sont très rapidement à plat! Les câbles menant à l'entrée ampli, au potentiomètre et à la source de signal doivent être le plus court possible et réalisés avec du câble blindé!

Le blindage de ces câbles sera relié à la masse (pôle moins).

Si la puissance est plus haute que la sirène maison (> 0,5 W), le Cl s'échauffe. En ces cas, il est recommandable de coller un petit dissipateur de chaleur métallique sur le Cl (p. ex. une petite barre en U).

Données techniques:

Kit: pour être soudés par vous-même | Puissance: max. 2 watts puissance efficace musicale | Tension de service: 6 - 9 V/DC | Consommation de courant: max. 380 mA | Raccord haut-parleur: 8 ohms | Gamme des fréquences: env. 20 - 20.000 Hz | Sensibilité: env. 80 mV | Dimensions de la plaquette: env. 44 x 19 mm
