Type de produit	Récepteur amplificateur audio
Marque	Kemo
Modèle	M031H
Dimensions	40 x 40 x 12 mm (sans éclisses de fixation)
Alimentation	12 V CC, courant de pointe ~500 mA
Puissance de sortie	Max 3,5 W efficaces musicaux
Impédance haut-parleur	4 à 16 ohms
Sensibilité d'entrée	< 80 mV
Gamme de fréquences	40 ~ 20 000 Hz
Entrée audio	Potentiomètre 10 kΩ en amont, câble blindé
Sortie	Haut-parleur (4-16 ohms)
Utilisation prévue	Amplification de signaux > 80 mV pour haut-parleur
Consignes d'alimentation	Utiliser bloc adapté ; en cas d'autoexcitation, ajouter un condensateur 1000 µF 12 V en parallèle
Raccordement source	Câble blindé, blindage relié à la masse (⊥)
Préamplificateur recommandé	Kemo M040 pour sources faibles (micro)
Entretien	Nettoyer avec un chiffon sec ; éviter l'humidité
Pièces détachées	Non disponibles en standard
Garantie	Voir conditions du vendeur

FOIRE AUX QUESTIONS - M031H Kemo

Comment alimenter le récepteur M031H ?

Utilisez un bloc d'alimentation adapté fournissant 12 V CC avec un courant de pointe d'environ 500 mA. Pour éviter l'autoexcitation, ajoutez un condensateur de 1000 µF 12 V en parallèle entre + et - directement au module.

Quel haut-parleur puis-je utiliser ?

Le récepteur accepte des haut-parleurs de 4 à 16 ohms. La puissance maximale de 3,5 W est atteinte avec un haut-parleur de 4 ohms sous 12 V.

Pourquoi y a-t-il un bruit continu (ton continu) ?

Cela peut être dû à une autoexcitation de l'amplificateur. Solution : monter un condensateur électrolytique de 1000 µF 12 V en parallèle sur l'alimentation, avec des câbles les plus courts possibles.

Comment régler le volume ?

Montez un potentiomètre de 10 kΩ en amont de l'entrée, avec des fils les plus courts possible. Le réglage de l'intensité se fait via ce potentiomètre.

Puis-je brancher un microphone directement ?

Non, car la sensibilité d'entrée est de < 80 mV. Pour un microphone, intercalez un préamplificateur comme le Kemo M040 avant le récepteur.

Quelles sont les dimensions exactes ?

Les dimensions du module sont d'environ 40 x 40 x 12 mm, sans compter les éclisses de fixation.

Quelle est la puissance de sortie maximale ?

La puissance de sortie maximale est de 3,5 watts efficaces musicaux sous 12 V avec un haut-parleur de 4 ohms.

Puis-je utiliser une pile au lieu d'un bloc secteur ?

Oui, à condition que la pile fournisse un courant de pointe d'environ 500 mA. Évitez les sources avec une impédance interne trop élevée.

Comment câbler l'entrée audio ?

Utilisez un câble blindé. Reliez le blindage à la borne marquée ⊥ (masse). Le potentiomètre de 10 kΩ se monte en série sur le signal.

Que faire si l'ampli s'excite tout seul ?

C'est le phénomène d'autoexcitation. Ajoutez un condensateur électrolytique de 1000 µF 12 V en parallèle sur l'alimentation, et vérifiez que les câbles d'alimentation sont courts.

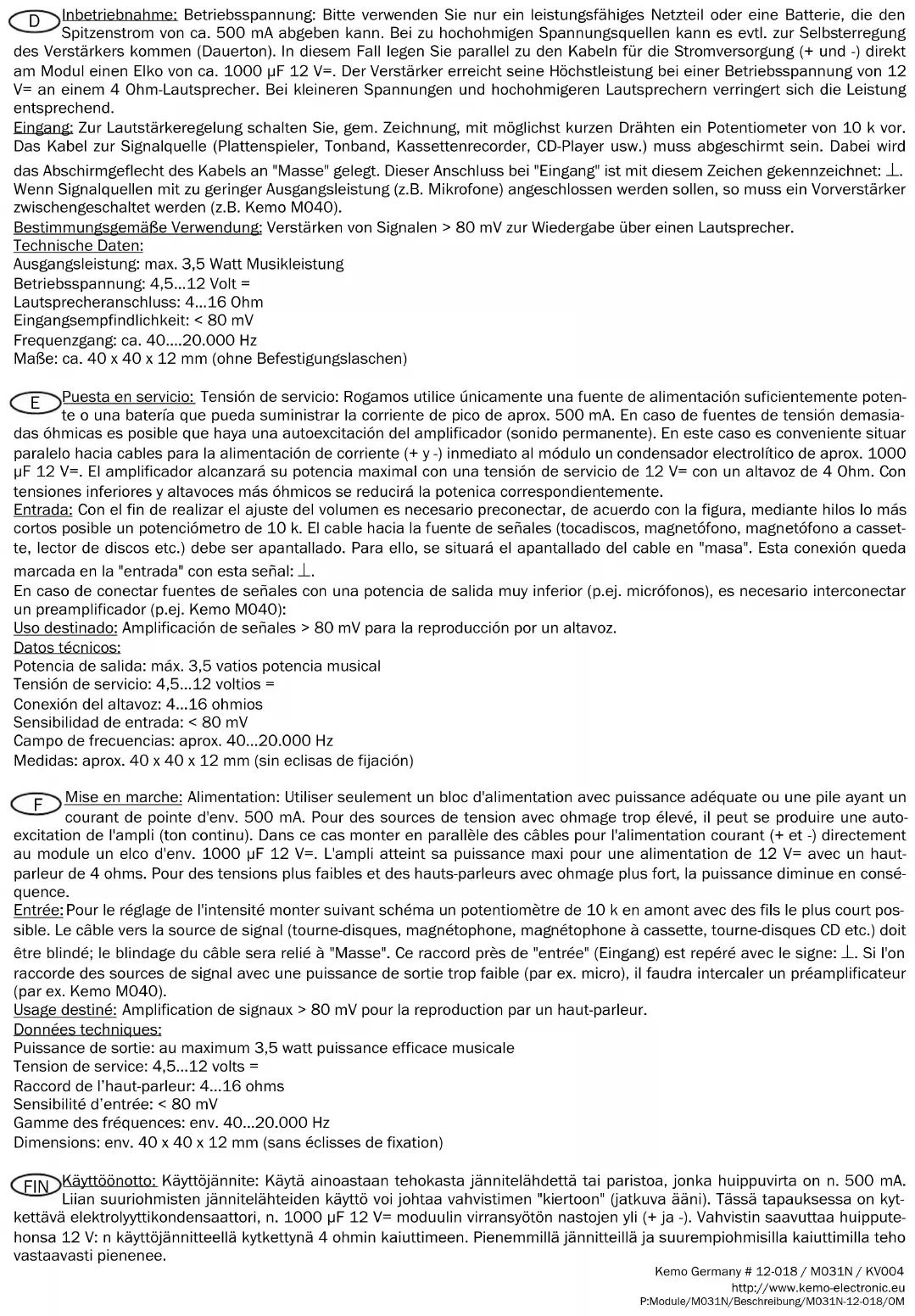

MODE D'EMPLOI M031H Kemo

Mise en marche: Alimentation: Utiliser seulement un bloc d'alimentation avec puissance adéquate ou une pile ayant un courant de pointe d'env. 500 mA. Pour des sources de tension avec ohmage trop élevé, il peut se produire une autoexcitation de l'ampli (ton continu). Dans ce cas, monter en parallèle des câbles pour l'alimentation courant (+ et -) directement au module un elco d'env. 1000 μF 12 V. L'ampli atteint sa puissance maxi pour une alimentation de 12 V avec un haut-parleur de 4 ohms. Pour des tensions plus faibles et des hauts-parleurs avec ohmage plus fort, la puissance diminue en conséquence.

Entrée: Pour le réglage de l'intensité monter suivant schéma un potentiomètre de 10 k en amont avec des fils le plus court possible. Le câble vers la source de signal (tourne-disques, magnétophone, magnétophone à cassette, tourne-disques CD etc.) doit être blindé; le blindage du câble sera relié à "Masse". Ce raccord près de "entrée" (Eingang) est repéré avec le signe: ⊥. Si l'on raccorde des sources de signal avec une puissance de sortie trop faible (par ex. micro), il faudra intercaler un préamplificateur (par ex. Kemo M040).

Usage destiné: Amplification de signaux > 80 mV pour la reproduction par un haut-parleur.

Données techniques:

Puissance de sortie: au maximum 3,5 watt puissance efficace musicale

Raccord de l'haut-parleur: 4...16 ohms

Sensibilité d'entrée: < 80 mV

Gamme des fréquences: env. 40...20.000 Hz

Dimensions: env. 40 x 40 x 12 mm (sans éclisses de fixation)
