Type de produit	Limiteur de courant d'enclenchement
Marque	Thalheimer
Modèle	TEB 325
Catégorie	Transformateur électrique
Nombre de limiteurs internes	3 (séparés galvaniquement)
Temps de limitation	40 à 100 ms
Temps de refroidissement minimum	1 minute
Commande	Par tension
Raccordement minimum	2 pins parallèles par pôle, section 2,5 mm²
Protection amont requise	Oui, à action demi-retardée
Installation	Par professionnel qualifié uniquement
Alimentation	230 V AC, 50/60 Hz (estimation)
Fonctions principales	Limiter le courant d'enclenchement des transformateurs et composants à fort appel de courant
Entretien et nettoyage	Aucun entretien particulier. Nettoyer l'extérieur avec un chiffon sec.
Sécurité	Ne pas manipuler sous tension, ne pas modifier l'appareil, laisser les fentes d'aération libres
Pièces détachées	Contacter le fabricant pour toute réparation
Garantie	Perte de garantie en cas d'utilisation non conforme

FOIRE AUX QUESTIONS - TEB 325 Thalheimer

Quelle protection amont est nécessaire pour le TEB 325 ?

Une protection à action demi-retardée doit être installée en amont, car le limiteur lui-même n'intègre pas de protection.

Puis-je installer le TEB 325 moi-même ?

Non, l'installation doit être effectuée par un professionnel qualifié conformément aux consignes de sécurité.

Le TEB 325 assure-t-il une isolation galvanique ?

Oui, un accouplement galvanique permanent entre l'entrée et la sortie est intégré dans l'appareil.

Comment raccorder les fils au TEB 325 ?

Utilisez au minimum 2 pins parallèles par pôle avec une section de raccordement de 2,5 mm².

Combien de temps après une coupure le dispositif est-il de nouveau opérationnel ?

Le système est à nouveau opérationnel après quelques secondes suivant la mise hors-circuit.

Quel est le temps de refroidissement entre deux limitations ?

Le temps de refroidissement minimum est de 1 minute pour permettre aux NTC de revenir à température ambiante.

Puis-je modifier le TEB 325 ?

Non, toute modification technique est strictement interdite et entraîne la perte de garantie.

Que faire en cas de panne ou de réparation nécessaire ?

L'appareil doit être envoyé au fabricant pour réparation. N'essayez pas de le réparer vous-même.

Est-il sûr de manipuler les pôles lorsque les fiches sont absentes ?

Non, ne manipulez jamais les pôles sans les fiches correspondantes, car des tensions résiduelles peuvent subsister.

Où puis-je obtenir de l'aide pour mon TEB 325 ?

Contactez le service client de Thalheimer ; ils sont disponibles pour répondre à vos questions sur ce produit et les autres gammes.

MODE D'EMPLOI TEB 325 Thalheimer

Consignes de sécurité:

Attention!

Les limiteurs de courant d'enclenchement ne possèdent pas de protections!

L'utilisation d'une protection située en amont (à action demi-retardée) est par conséquent absolument indispensable!

L'installation doit absolument être effectuée par un professionnel qualifié!

Les raccordements aux fiches de connexion ne peuvent être manipulés qu'en l'absence de puissance.

Un accouplement galvanique permanent entre l'entrée et la sortie est intégré dans les appareils.

Veillez à ne pas manipuler les pôles des appareils lorsque les fiches correspondantes sont absentes. Des tensions résiduelles pourraient subsister!

Afin de garantir la sécurité de l'utilisateur, toute modification de l'appareil est strictement interdite.

Afin d'éviter tout échauffement excessif de l'appareil, veillez à laisser les fentes du système d'aération libres de tout obstacle.

* Pendant la mise en service, veuillez utiliser au minimum 2 Pins parallèles par pôle et avec une section de raccordement respective de 2,5mm ^2 .
** Pendant la mise en service, veuillez utiliser au minimum 3 Pins parallèles par pôle et avec une section de raccordement respective de 2,5mm ^2 .

Avertissement:

Les limiteurs de courant d'enclenchement de type TEB 316 et TEB 325 sont des appareils à encastrer; ils doivent être montés en série avec les composants (par exemple les transformateurs) caractérisés par un courant d'enclenchement élevé. Les appareils possèdent chacun à l'intérieur de leur boîtier trois limiteurs de courant d'enclenchement séparés galvaniquement. Les deux types sont commandés par tension. À partir du moment où la tension nominale est appliquée aux bornes de ce groupement, le processus de limitation est enclenché. Le système est à nouveau operationnel après quelques secondes succédant la mise hors-circuit du dispositif.

Le mode d'action est basé sur le court-circuitage retardé d'une résistance de limitation (NTC), qui pendant environ 40-100ms transmet le courant de charge et ce-faisant limite également celui-ci.

Les résistances NTC, de par leurs propriétés, nécessitent en raison de leur échauffement caractéristique, une phase de refroidissement. Par conséquent, la durée entre deux processus de limitation doit être au minimum équivalente à 1 minute.

Attention! Tout dommage occouru à la suite d'une utilisation non conforme avec le manuel d'utilisation, entraîne la perte du droit à la garantie. Lors d'une réparation nécessaire l'appareil est à envoyer au fabricant. Toute modification technique est strictement interdite.

Nous sommes à tous moments à votre entière disposition pour répondre à vos questions et vous informer sur nos autres gammes de produits.

• Noyau torique-transformateur rotatif variable (pour une utilisation en monophasé et triphasé)
• Transformateur de séparation variable (pour une utilisation en monophasé et triphasé)
• Transformateur rotatif variable pour laboratoire
• Transformateur variable avec entraînement par moteur - Régulateur électrique
• Régulateur de réseau
• Redresseur de tension variable
• Appareil de circuit de protection contre la corrosion cathodique
• Appareil de contrôle de hautes tensions
• Ainsi que d'autres appareils pour de l'alimentation électrotechnique.

Anschlußschema:

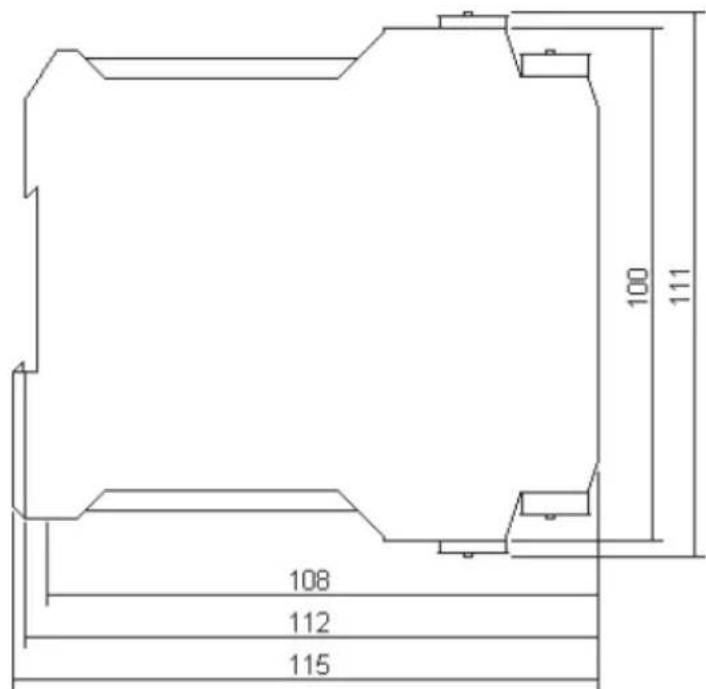

Dimensions de l'appareil:

100 71

100 111 108 112 115
