Type de produit	Transformateur de réglage pour laboratoire
Marque	Thalheimer
Modèle	LTS 606
Tension d'entrée nominale	230 V
Fréquence nominale	50/60 Hz
Courant d'entrée max	8 A
Puissance de sortie	1,5 kVA
Tension de sortie	1…250 V réglable
Courant de sortie	6 A
Classe de sécurité électrique	I
Indice de protection	IP20
Poids	24 kg
Dimensions (L × H × P)	452 × 190 × 312 mm
Température ambiante max	40 °C
Fusible de protection	G 5×20 6,3 A/T
Applications	Laboratoires, ateliers électriques, bancs d'essai
Séparation galvanique	Oui, tension d'essai 3,75 kV
Limiteur de courant de démarrage	Oui, intégré pour les types LTS 604 et LTS 606
Entretien recommandé	Nettoyage périodique des rails avec un chiffon imbibé d'alcool
Transport et stockage	Dans l'emballage d'origine, en position d'utilisation, dans un local fermé et sec
Garantie	24 mois à compter de la remise

FOIRE AUX QUESTIONS - LTS 606 Thalheimer

Comment brancher le transformateur LTS 606 ?

Branchez l'appareil sur une prise 230 V 50/60 Hz avec conducteur de protection, puis allumez-le à l'aide de l'interrupteur. Le voyant lumineux indique la mise sous tension.

Quel est le courant de sortie maximal ?

Le courant de sortie maximal est de 6 A pour une plage de tension de 1 à 250 V.

Puis-je brancher plusieurs appareils sur la sortie ?

Non, il est interdit de brancher plusieurs consommateurs électriques via une fiche multiple. Un seul appareil doit être connecté à la sortie.

Comment nettoyer les rails du transformateur ?

Débranchez d'abord l'appareil. Retirez le capot en dévissant les 4 vis, puis nettoyez les rails avec un chiffon imbibé d'alcool. Ne pas utiliser d'huile ou de graisse.

Que faire en cas de surcharge ?

L'appareil est protégé par un fusible G 5×20 de 6,3 A/T. En cas de surcharge, le fusible fond et coupe l'alimentation. Remplacez-le par un fusible de même type.

Quelle est l'utilité du limiteur de courant de démarrage ?

Le limiteur de courant de démarrage évite que les automates de sécurité ne réagissent au pic de courant lors de la mise sous tension. Ne pas allumer l'appareil plus de deux fois par minute.

Le transformateur peut-il être utilisé en extérieur ?

Non, il est uniquement conçu pour une utilisation dans des zones sèches à température inférieure à 40 °C. L'indice de protection IP20 ne protège pas contre l'eau.

Comment régler la tension de sortie ?

Après la mise sous tension, utilisez le rotacteur (bouton rotatif) pour ajuster la tension de 1 à 250 V. Surveillez les instruments analogiques pour connaître la valeur effective.

Quelles sont les conditions de transport ?

Transportez l'appareil uniquement dans son emballage d'origine, en position d'utilisation. Ne pas empiler plus de trois appareils dans leur emballage.

Où puis-je faire réparer l'appareil ?

Toute réparation doit être effectuée par le service clientèle du fabricant. Les adresses sont fournies dans la notice.

MODE D'EMPLOI LTS 606 Thalheimer

Transformateur de réglage pour laboratoire

LTS 602

LTS 604

LTS 606

Attention!

Lisez attentivement ce mode d'emploi avant la première utilisation de ce transformateur de réglage pour laboratoire.

Le fabricant ne eut etre tenu pour responsable en cas de degats dus au non respect des prescriptions contenues dans ce mode d'usages ces degats ne rentrent as non lus dans le cadre de la garantie.

Sous réserve de modification technique.

1. Domaine d'utilisation

Les transformateurs de réglage pour laboratoire transportable, sont des générateurs de tension alternative utilisé majoritairement dans des unités de production et dans l'assemblage de lieu de mesure en laboratoire, plateforme d'essai et atelier de service Grace a une séparation galvanique entre la partie primaire et secondaire, une tension contrôle de 3.75kV et un montage en classe I de sécurité électrique ces apparciels sont particulièrement adaptés à l'utilisation dans des ateliers électrique pour séparation de sécurité des apparciels electrotechniques ou electroniques à réparer. Ils sont uniquement prévus pour une utilisation dans des zones sèches.

La tension de sortie du transformateur de réglage pour laboratoire se laisse ajuster à travers le transformateur variable de 1 à 250 V. Sur toute la gamme d'ajustement, les apparciels peuvent être alimenté sous leur courant nominal.

Le lus grand avantage de ce type d'ajustement de tension est la conservation de la forme de la courbe de tension de sortie et la résistance interne relativement faible.

2. Constitution

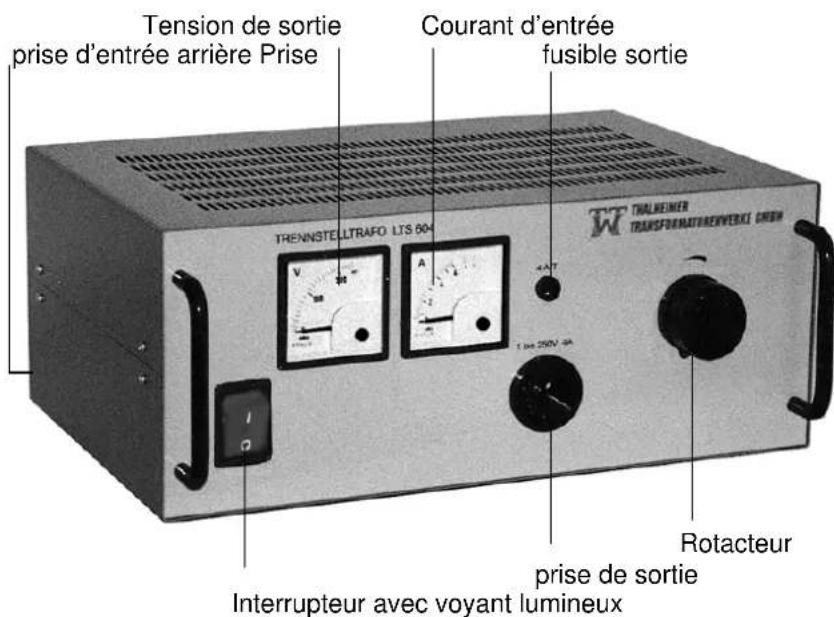

Image 1: LTS 604

L'imag 1 represe un transformateur de reglage pour laboratoire modle LTS 604. Les autres modles se differencient par leurs caractéristiques techniques (voir tableau). Mecanique les transformateurs de reglage pour laboratoire sont des constructions de trole d'acier comprenant toutes les composantes. Cette construction est protégée par un couvercle supérieur et un couvercle inférieur garantissant un degrée de protection IP 20. Les transformateurs de reglage sont équipés sur le coté des branchement d'une prise pour cordon d'alimentation IEC. La face frontale contient toutes les voyants et les commandes la prise d'entrée y compris.

3. Mode d'emploi

Les transformateurs de réglage pour laboratoire peuvent, dans des conditions normales d'utilisation, être utilisés seuls ou raccordés à d'autres apparciels sur les lieux de mesures ou dans des structures de laboratoire.

Veiller a ce que l'appareil soit correctement aéré à travers ses fentes d'Aération. La température ambiente ne doit pas dépasser 40^ .

Pourmettre l'appareil en fonctionnement la raccorder a une prise de tension alternative 230V 50 / 60Hz a travers une prise installee selon les normes et demarrer l'appareil a travers Iinterrupteur. Levoyant lumineux sur I'interrupteur indique I'etat de marche de I'interrupteur.

Les transformateurs de réglage toroïdaux provoquent un chic de courant de démarrage de ce fait les types LTS 604 et LTS 606 sont équipés d'un limiteur de courant de démarrage. Ce limiteur empêche que les automates de sécurité ne réagissent à ce chic. Le transformateur de réglage pour laboratoire ne doit pas être allumé lors de deux fois par minute à cause de limitation du courant d'Allumage. Des pauses trop courtes peuvent endommager le limiteur de courant de démarrage.

Apre s demarrage la tension fournie au recepteur electrique branché à la prise de sortie peut etre reglee a l'aide du rotacteur. Concernant les valeurs adequates de la tension et du courant de sortie se referer aux instruments analogues branchés et renseigner sur leurs valeurs effectives.

4. Consignes de sécurité

• Principalement, nos transformateurs de réglage pour laboratoire doivent être branchés à des prises conformes avec conducteur de protection et uniquement dans un environnement sec a température inférieure a 40^ .
• Utilisation uniquement par un personnel qualifié et formé.
• Ne brancher qu'un seul qu'un seul consommateur électrique. Le branchement de plusieurs apparèils à un transformateur à travers une fiche multiple est interdit. Le cas échéant dans le cas ou un consommateur électrique serait défectieux le potentiel terre serait transmit aux autres apparèils. La liberté du potentiel de sortie serait ainsi compromise.
• En entreprises ou en exploitation les consignes supplémentaires de sécurité et de prévention d'accident des organismes professionnelles doivent être respectées.
• Il est interdit de porter tout bijou métallique ou tout accessoire conducteur pendant la manipulation de machine électrique.
• Les machines électriques ne sont pas adaptés à l'utilisation sur des Hommes ou des animaux.
• Les fentes de sécurité ne doivent pas etre recouvertes. L'appareil doit reposer sur un support solide pour que I'air puisse librement circuler par le bas de I'appareil.
• Dans le cas ou des travaux de maintien s'imposent ils ne doivent être effectué que par du personnel qualifié.
• Remplacer tout visible défectueux par un du même type.
• s'assurer que le transport est effectue par un personnel qualifié et formé

5. Protection

Les transformateurs de réglage pour laboratoire sont protégés contre toute surcharge, à travers un G 2x50 coupe-circuit à fusible.

6. Consignes de maintenance

Après une longue période d'utilisation il peut s'avérer qu'un eu de maintenance soit nécessaire.

Elle comprend principalement le nettoyage des rails du transformateur avec un torchon imbibé d'alcool pour les débarrasser de poussière.

De l'huile ou laGRAISSSE ne doit pas retrouver dans cet endroit.

Apres avoir devissé les 4 vis et ares avoir retire le capot, les rails facilement accessibles. Debrancher par consequent la machine avant toute maintenance.

7. Indication de réparation

Toute réparation est effectuee par le service clientèle.

8. Transport et condition d'usine

Ne transporter l'appareil que s'il es emballe et dans sa position d'utilisation. Pour ce fait utiliser l'emballage original.

Chez le récepteur déposer l'appareil dans une salle a température interne. Ne pas poser lus de trois apparèils dans leur emballage principal, l'un au dessus de l'autre.

Pour l'emmagasinage d'appareils emballés ou pas :

Emmagasin dans des salles fermées.

La salle doit être dépoussiérée et ne doit contenir aucune vapeur d'acide, vapeur basique ou tout autre gaz susceptible de provoquer des corosions.

9. Condition de garantie

La garantie est valable 24 mois après sa remise. Le produit sera selon notre appréciation amélioré, remplace ou rembourse, au cas avant la remise, par notre faute(duft de fabrication, pièces manquantes, montage défaillant) l'appareil serait incapable d'assumer pleinement ses fonctions

Fabricant et adresse de service

Tableau 1: lignes techniques

Type		LTS 602	LTS 604	LTS 606
Tension d'entrée nominale	V 230	230 230
Frequence nominale	Hz 50/60	50/60	50/60
Courant d'entrée max	A 2,3	5,5 8
Puisance sortie	kVA 0,5 1 1,5
Dissipation d'énergie au point mort	VA <18	<20 <25
Tension de sortie	V 1...	250 1...250	1...250
Courant de sortie	A 2	4 6
Mode d'alimentation		DB DB	DB
Classe de sécurité electrique		I I I
degre de sécurité electrique		IP20 IP	20 IP20
Tension contrôle UEPRI-SEC	kV	3,5 3,5	3,5
Tension contrôle UEPRI-PE;	kV	1,8 1,8	1,8
SEC-PE
Classe resistance thermique		B	B	B
Temerature ambiente max.	Grad C	40	40	40
Plage de la temperature de fonctionnement	Grad C	-10...40	-10...40	-10...40
Fusible G 5x20		1,6A/T	4A/T	6,3A/T
Poids	kg 12	18	24
Dimensions
-largeur	mm	452 452	452
-hauteur	mm	146 190	190
-profondeur	mm	252 312	312

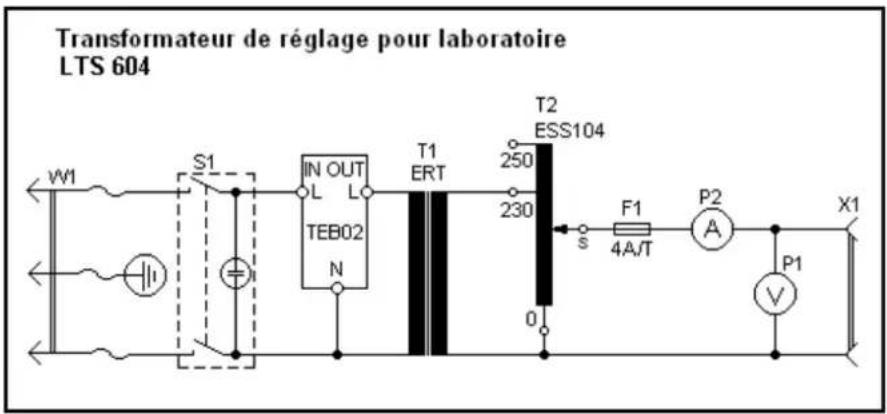

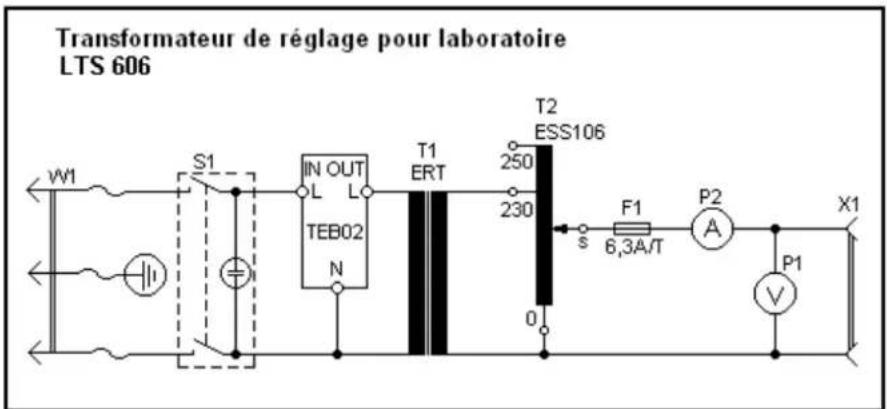

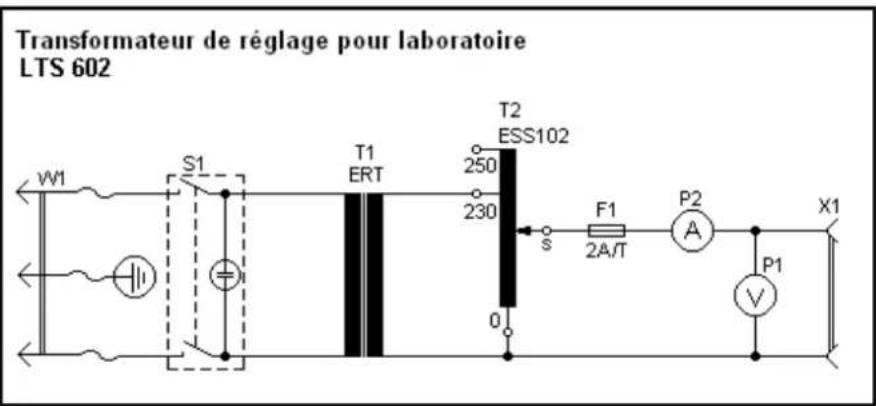

Image 2: diagramme transformateur de réglage pour laboratoire
