Caractéristiques	Détails
Type de produit	Four encastrable
Capacité	70 litres
Classe énergétique	A
Modes de cuisson	Chaleur tournante, grill, cuisson traditionnelle
Température maximale	250°C
Dimensions (HxLxP)	59.5 x 59.4 x 56.7 cm
Panneau de contrôle	Électronique avec affichage LED
Nettoyage	Nettoyage par catalyse
Sécurité	Verrouillage de porte, protection contre la surchauffe
Accessoires inclus	Grille, plat à rôtir
Poids	35 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - ZVEKW7XN ZANUSSI

Le four ne s'allume pas, que faire ?

Vérifiez que le four est bien branché et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas été déclenché.

Comment régler la température du four ?

Utilisez le bouton de réglage de la température sur le panneau de commande pour sélectionner la température souhaitée.

Le four ne chauffe pas suffisamment, que faire ?

Vérifiez que la fonction de chauffage est activée. Si le problème persiste, il peut s'agir d'un problème avec l'élément chauffant, contactez un technicien.

Comment nettoyer l'intérieur du four ?

Utilisez un nettoyant pour four et un chiffon doux. Évitez les éponges abrasives qui pourraient rayer la surface.

Que faire si la lumière du four ne s'allume pas ?

Vérifiez l'ampoule et remplacez-la si nécessaire. Assurez-vous que le four est allumé.

Comment utiliser la fonction de minuterie ?

Réglez la minuterie à l'aide du bouton de minuterie sur le panneau de commande pour définir la durée de cuisson souhaitée.

Le four émet un bruit étrange, est-ce normal ?

Un léger bruit peut être normal pendant le fonctionnement. Si le bruit est fort ou inhabituel, il est conseillé de faire vérifier le four par un professionnel.

Comment déverrouiller le four après avoir utilisé la fonction de sécurité enfant ?

Appuyez sur le bouton de sécurité enfant pendant quelques secondes jusqu'à ce que l'indicateur s'éteigne.

Le four affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Si vous ne pouvez pas le résoudre, contactez le service client.

Comment préchauffer le four ?

Réglez la température souhaitée et activez la fonction de préchauffage. Attendez que le voyant de préchauffage s'éteigne avant d'introduire vos plats.

MODE D'EMPLOI ZVEKW7XN ZANUSSI

1.1 Sécurité des enfants et des

personnes vulnérables.........................54

1.2 Sécurité générale...........................54

2.2 Branchement électrique.................58

4.2 Vue d'ensemble du bandeau de

6.1 Comment régler : Modes

de cuisson............................................63

6.2 Comment régler : Fonction

6.4 Comment régler :

7.2 Comment régler : Fonctions

9.2 Arrêt automatique.......................... 70

9.3 Ventilateur de refroidissement.......71

10.2 Recommandations pour le

micro-ondes ........................................71

10.3 Ustensiles de cuisine et matériaux

adaptés aux micro-ondes ................... 72

10.4 Réglages recommandés pour

différents types d'aliments................... 73

10.5 Tableaux de cuisson pour les

11.1 Remarques concernant le

12.2 Données de maintenance............77

13. RENDEMENT ÉNERGÉTIQUE................78

13.1 Économie d'énergie..................... 78

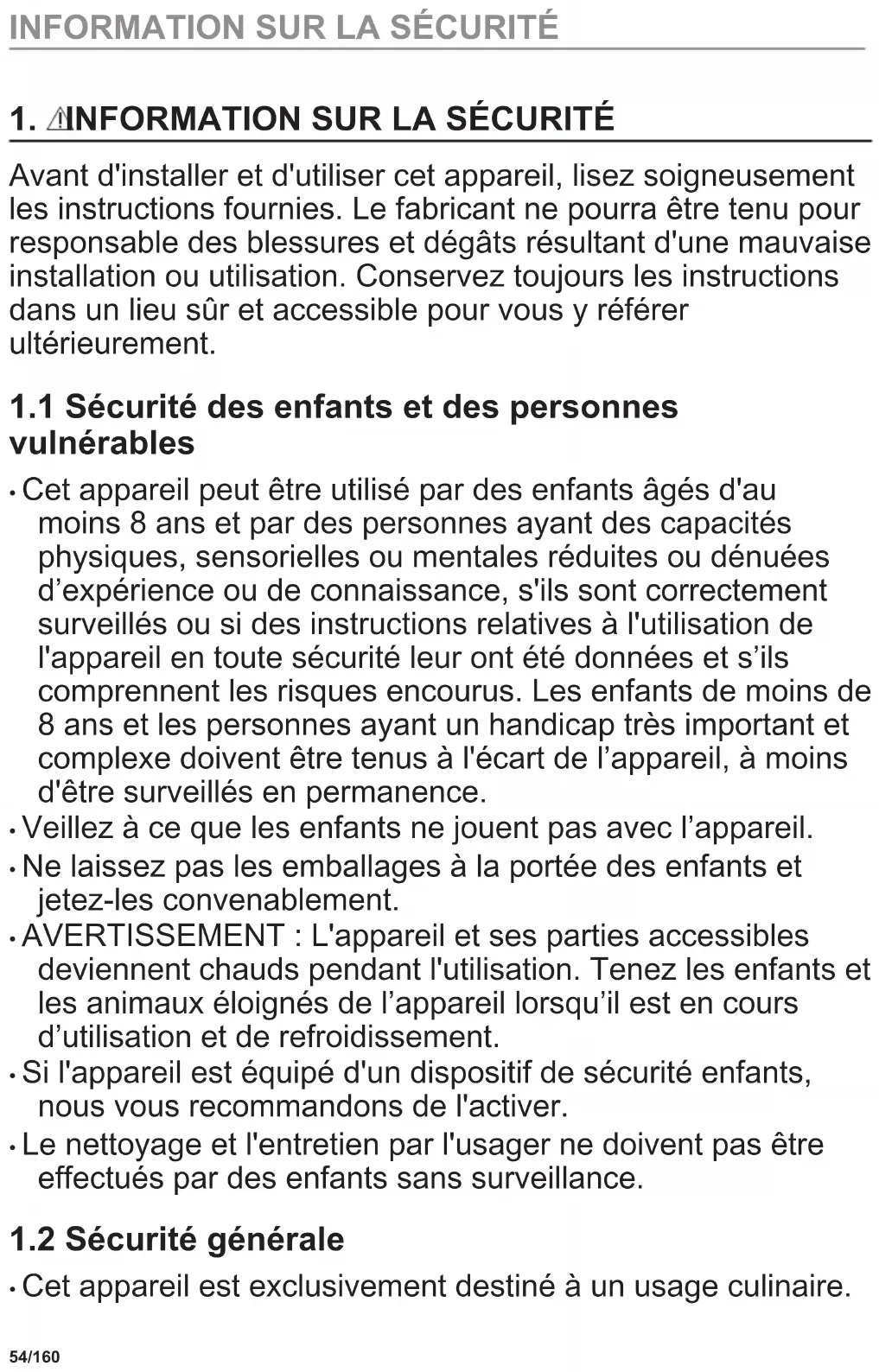

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et s’ils comprennent les risques encourus. Les enfants de moins de 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart de l’appareil, à moins d'être surveillés en permanence.

• Veillez à ce que les enfants ne jouent pas avec l’appareil.

• Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.

• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Tenez les enfants et les animaux éloignés de l’appareil lorsqu’il est en cours d’utilisation et de refroidissement.

• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.

• Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

1.2 Sécurité générale

• Cet appareil est exclusivement destiné à un usage culinaire. 54/160 INFORMATION SUR LA SÉCURITÉ• Cet appareil est conçu pour un usage domestique unique, dans un environnement intérieur.

• Cet appareil peut être utilisé dans les bureaux, les chambres d’hôtel, les chambres d’hôtes, les maisons d’hôtes de ferme et d’autres hébergements similaires lorsque cette utilisation ne dépasse pas le niveau (moyen) de l’utilisation domestique.

• Cet appareil doit être installé et le câble remplacé uniquement par un professionnel qualifié.

• N'utilisez pas l'appareil avant de l'avoir installé dans la structure encastrée.

• Débranchez l'appareil de l'alimentation électrique avant toute opération d'entretien.

• Si le câble d’alimentation secteur est endommagé, son remplacement doit être confié exclusivement au fabricant, à son service après-vente ou à toute autre personne qualifiée afin d’éviter tout danger électrique.

• AVERTISSEMENT : Assurez-vous que l'appareil est éteint avant de remplacer l'ampoule pour éviter tout risque d'électrocution.

• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Des précautions doivent être prises pour éviter de toucher les éléments chauffants ou la surface de la cavité de l'appareil.

• Utilisez toujours des gants de cuisine pour retirer ou insérer des accessoires ou des plats allant au four.

• Utilisez uniquement le plateau tournant et le support de plateau tournant conçus pour cet appareil.

• N'activez pas la fonction Micro-ondes lorsque l'appareil est vide. Les pièces métalliques à l'intérieur de la cavité peuvent créer un arc électrique.

• Les aliments ou boissons dans des récipients en métal ne doivent jamais être chauffés au micro-ondes. Cet avertissement ne s'applique pas si le fabricant indique la 55/160 INFORMATION SUR LA SÉCURITÉtaille et la forme des récipients métalliques adaptés à la cuisson au micro-ondes.

• AVERTISSEMENT : Si la porte ou les joints de porte sont endommagés, l'appareil ne doit pas être utilisé tant qu'il n'a pas été réparé par un professionnel qualifié.

• AVERTISSEMENT : Toute opération de maintenance ou réparation nécessitant le retrait d'un couvercle assurant la protection contre l'exposition à l'énergie du micro-ondes ne doit être effectuée que par un professionnel qualifié.

• AVERTISSEMENT : Ne chauffez pas les liquides et autres aliments dans des récipients scellés. Il sont susceptibles d'exploser.

• N'utilisez que des ustensiles adaptés à une utilisation dans un four à micro-ondes.

• Lorsque vous faites cuire des aliments dans des récipients en plastique ou en papier, observez l'appareil car ces matières peuvent s'enflammer.

• L'appareil est destiné à chauffer des aliments et des boissons. Le séchage d'aliments ou de vêtements et le réchauffement de coussinets, de chaussons, d'éponges, de linge humide et autres peuvent provoquer des blessures, l'inflammation ou un incendie.

• Si de la fumée est émise, mettez à l’arrêt ou débranchez l'appareil et laissez la porte fermée pour étouffer les flammes.

• Le chauffage au micro-ondes des boissons peut provoquer une ébullition différée. Prenez des précautions lorsque vous manipulez le récipient.

• Le contenu des biberons et des petits pots pour bébés doit être remué ou secoué et la température vérifiée avant de consommer, afin d'éviter tout risque de brûlure.

• Les œufs dans leur coquille et les œufs durs entiers ne doivent pas être réchauffés dans l'appareil car ils pourraient exploser, même après la fin de la cuisson au micro-ondes. 56/160 INFORMATION SUR LA SÉCURITÉ• Nettoyez régulièrement l'appareil et retirez les dépôts alimentaires.

• N'utilisez pas de nettoyeur à vapeur pour nettoyer l'appareil.

• N'utilisez pas de produits abrasifs ni de racloirs pointus en métal pour nettoyer la porte en verre car ils peuvent rayer la surface, ce qui peut briser le verre.

• Si vous ne maintenez pas l'appareil dans des conditions de propreté, il peut entraîner une détérioration de la surface qui pourrait affecter la durée de vie de l'appareil et provoquer une situation dangereuse.

AVERTISSEMENT! L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un appareil endommagé.

• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.

• Ne tirez jamais l'appareil par la poignée.

• Installez l'appareil dans un lieu sûr et adapté répondant aux exigences d'installation.

• Respectez l'espacement minimal requis par rapport aux autres appareils et éléments.

• Avant de monter l'appareil, vérifiez si la porte de l'appareil s'ouvre sans retenue.

• L’appareil est équipé d’un système de refroidissement électrique. Il doit être utilisé avec l’alimentation électrique.

• L’unité intégrée doit répondre aux exigences de stabilité de la norme DIN 68930. Hauteur minimale du meuble (Hauteur minimale du meuble sous le plan de travail) 444 (460) mm Largeur du meuble 560 mm Profondeur du meuble 550 (550) mm Hauteur de l’avant de l’appareil 455 mm Hauteur de l’arrière de l’appareil 440 mm Largeur de l’avant de l’appareil 595 mm 57/160 CONSIGNES DE SÉCURITÉLargeur de l’arrière de l’appareil 559 mm Profondeur de l'appareil 567 mm Profondeur d’encastrement de l’appareil 546 mm Profondeur avec porte ouverte 882 mm Dimensions minimales de l’ouverture de ventila‐ tion. Ouverture placée sur la partie inférieure de la face arrière 560x20 mm Longueur du câble d’alimentation secteur. Le câ‐ ble est placé dans le coin droit de la face arrière 1350 mm Vis de montage 3.5x25 mm

2.2 Branchement électrique

AVERTISSEMENT! Risque d'incendie ou d'électrocution.

• Tous les raccordements électriques doivent être effectués par un électricien qualifié.

• L’appareil doit être relié à la terre.

• Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données électriques nominale de l’alimentation secteur.

• Utilisez toujours une prise de courant de sécurité correctement installée.

• N'utilisez pas d'adaptateurs multiprise et de rallonges.

• Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Le remplacement du câble d’alimentation de l’appareil doit être effectué par notre service après-vente agréé.

• Ne laissez pas les câbles d'alimentation entrer en contact ou s'approcher de la porte de l'appareil ou de la niche d'encastrement sous l'appareil, particulièrement lorsqu'il est en marche ou que la porte est chaude.

• La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas être enlevée sans outils.

• Ne branchez la fiche secteur dans la prise secteur qu'à la fin de l'installation. Assurez-vous que la prise secteur est accessible après l'installation.

• Si la prise secteur est détachée, ne branchez pas la fiche secteur.

• Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.

• N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs.

• L'installation électrique doit comporter un dispositif d'isolation qui vous permet de déconnecter l'appareil du secteur à tous les pôles. Le dispositif d'isolement doit avoir une largeur d'ouverture de contact de 3 mm minimum.

• Cet appareil est fourni avec une fiche électrique et un câble d’alimentation. 58/160 CONSIGNES DE SÉCURITÉ2.3 Utilisation AVERTISSEMENT! Risque de blessures, de brûlures, d'électrocution ou d'explosion.

• Ne modifiez pas les spécifications de cet appareil.

• Assurez-vous que les orifices d'aération ne sont pas obstrués.

• Ne laissez pas l'appareil sans surveillance durant son fonctionnement.

• Éteignez l'appareil après chaque utilisation.

• Soyez prudent lors de l'ouverture de la porte de l'appareil lorsque celui-ci fonctionne. De l'air chaud peut se dégager.

• N'utilisez pas l'appareil avec des mains mouillées ou en contact avec de l'eau.

• N'exercez pas de pression sur la porte ouverte.

• N'utilisez pas l'appareil comme plan de travail ou comme espace de rangement.

• Ouvrez la porte de l'appareil avec précaution. L'utilisation d'ingrédients avec de l'alcool peut provoquer un mélange d'alcool et d'air.

• Ne laissez pas des étincelles ou des flammes nues entrer en contact avec l'appareil lorsque vous ouvrez la porte.

• Ne placez pas de produits inflammables ou d’éléments imbibés de produits inflammables à l’intérieur, à proximité ou au-dessus de l’appareil.

• N'utilisez pas la fonction micro-ondes pour préchauffer l'appareil. AVERTISSEMENT! Risque d'endommagement de l'appareil.

• Pour éviter tout endommagement ou décoloration de l’émail : – ne placez jamais de feuilles d'aluminium directement sur le fond de la cavité de l'appareil. – ne versez pas d'eau directement dans l'appareil chaud. – ne conservez pas de plats et de nourriture humides dans l'appareil après avoir terminé la cuisson. – Installez ou retirez les accessoires avec précautions.

• La décoloration de l'émail ou de l'acier inoxydable est sans effet sur les performances de l'appareil.

• Cuisinez toujours avec la porte de l’appareil fermée.

• Si l’appareil est installé derrière la paroi d’un meuble (par ex. une porte), veuillez à ce que la porte ne soit jamais fermée lorsque l’appareil fonctionne. La chaleur et l’humidité peuvent s’accumuler derrière la porte fermée du meuble et provoquer d’importants dégâts sur l’appareil, votre logement ou le sol. Ne fermez pas la paroi du meuble tant que l’appareil n’a pas refroidi complètement.

2.4 Entretien et Nettoyage

AVERTISSEMENT! Risque de blessure, d'incendie ou de dommages matériels sur l'appareil.

• Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.

• Vérifiez que l'appareil est froid. Les panneaux de verre risquent de se briser.

• Remplacez immédiatement les vitres de la porte si elles sont endommagées. Contactez le service après-vente agréé. 59/160 CONSIGNES DE SÉCURITÉ• Soyez prudent lorsque vous retirez la porte de l'appareil. La porte est lourde !

• Veillez à sécher la cavité, le plateau tournant et la porte après chaque utilisation. La vapeur produite durant son fonctionnement se condense sur les parois de la cavité et peuvent entraîner une corrosion.

• Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.

• Les résidus de graisse et d'aliments dans l'appareil peuvent provoquer un incendie et un arc électrique lorsque la fonction micro-ondes est en cours.

• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.

• Si vous utilisez un spray pour four, suivez les consignes de sécurité figurant sur son emballage.

2.5 Éclairage interne

AVERTISSEMENT! Risque d'électrocution !

• Concernant la/les lampe(s) à l’intérieur de ce produit et les lampes de rechange vendues séparément : Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les appareils électroménagers, telles que la température, les vibrations, l’humidité, ou sont conçues pour signaler des informations sur le statut opérationnel de l’appareil. Elles ne sont pas destinées à être utilisées dans d'autres applications et ne conviennent pas à l’éclairage des pièces d’un logement.

• Ce produit contient une source lumineuse de classe d’efficacité énergétique G.

• Utilisez uniquement des ampoules ayant les mêmes spécifications.

• Pour réparer l'appareil, contactez le service après-vente agréé.

• Utilisez uniquement des pièces de rechange d'origine.

AVERTISSEMENT! Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre l’appareil au rebut.

• Débranchez l'appareil de l'alimentation électrique.

• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.

• Retirez le dispositif de verrouillage du hublot pour empêcher les jeunes et les animaux de s'enfermer dans l'appareil. 60/160 CONSIGNES DE SÉCURITÉ3. DESCRIPTION DE L'APPAREIL

Manette de sélection des modes de cuisson

Générateur de micro-ondes

Axe du plateau tournant

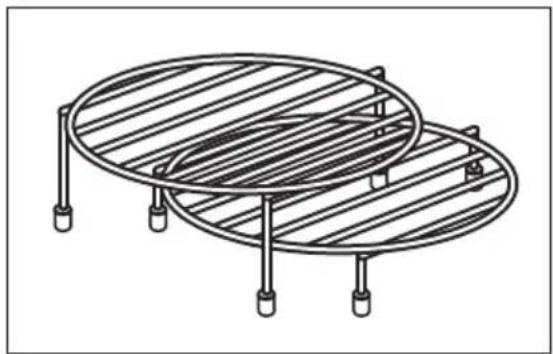

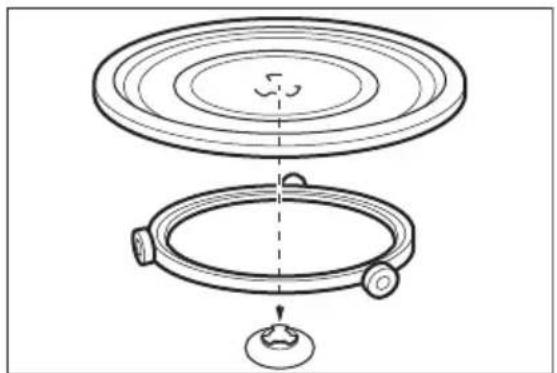

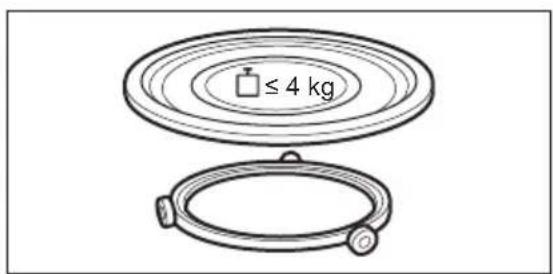

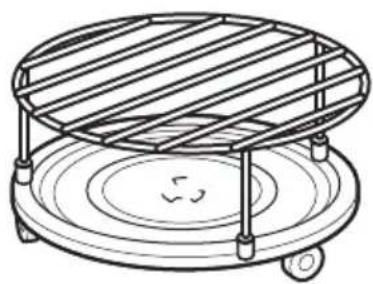

Ensemble Plateau tournant Pour préparer les aliments. ≤ 4 kg Ensemble gril Pour griller.

4. BANDEAU DE COMMANDE

4.1 Manettes rétractables

Pour utiliser l'appareil, appuyez sur la manette. La manette sort alors de son logement. 61/160 DESCRIPTION DE L'APPAREIL4.2 Vue d'ensemble du bandeau de commande Minu‐ teur Touches Verrouil Eclai‐ rage four Puissance du micro- ondes Confirmez la configu‐ ration Appuyez sur la touche Tournez la ma‐ nette Sélectionnez un mode de cuisson pour mettre en fonctionnement l’appareil. Tournez la manette des modes de cuisson sur la position Arrêt pour éteindre l’appareil.

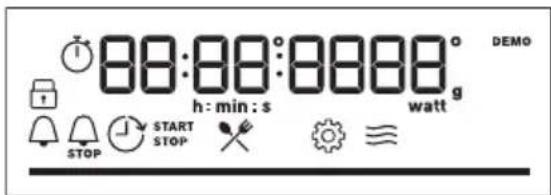

Affichage avec les principales fonctions. Voyants de l’affichage Indicateurs de base Touches Verrouil. Cuisson assistée Configurations Indicateur de fonction du micro- ondes Voyants du minuteur Minuteur Fin de cuisson Départ différé Compteur Barre de progression - de la température ou de l’heure. La barre est entièrement rouge lorsque l’appareil atteint la tempéra‐ ture réglée. 62/160 BANDEAU DE COMMANDE5. AVANT LA PREMIÈRE UTILISATION AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

5.1 Nettoyage initial

Avant la première utilisation, nettoyez l’appareil à vide et réglez la durée : 0:00. Réglez l’heure. Appuyez sur la tou‐ che .

6. UTILISATION QUOTIDIENNE

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

6.1 Comment régler : Modes de cuisson

Étape 1 Tournez la manette des modes de cuisson et sélectionnez la fonction : Gril.

6.2 Comment régler : Fonction micro-ondes

Étape 1 Tournez la manette des modes de cuisson et sélectionnez la fonction Micro-ondes :

Étape 2 Appuyez sur : pour commencer avec les paramètres par défaut. L’affichage indique : durée et puissance du micro-ondes. Étape 3 Tournez la manette de commande pour régler la durée. Appuyez sur . Étape 4 Appuyez sur . Tournez le manette de commande pour régler la puissance du micro-ondes. Appuyez sur : Étape 5 Tournez la manette des modes de cuisson sur la position Arrêt pour éteindre l’appa‐ reil. Vous pouvez ajuster les réglages pendant la cuisson. La durée maximale des fonctions Micro-ondes dépend de la puissance sélectionnée : 63/160 AVANT LA PREMIÈRE UTILISATIONPUISSANCE DU MICRO-ONDES

>500 7 Si vous ouvrez la porte, la fonction du micro-ondes s’arrête. Pour le redémarrer, fermez la porte. Appuyez sur la touche .

6.3 Modes de cuisson

Mode de cuisson Application Liquides Chauffage de boissons et de soupes, plage de puissance : 800 à 1 000 W Réchauffer Chauffage de plats préparés et d'aliments délicats, plage de puissance : 300 à 700 W Décongélation Décongélation de viande, poisson, gâteaux, plage de puissance : 100 à 200 W Fondre Fondre du chocolat et du beurre, plage de puissance : 100 à 400 W Popcorn Préparation de pop-corn, plage de puissance : 700 à 1 000 W Gril Pour faire griller des aliments peu épais et du pain. Intensité du gril élevée Pour cuire les aliments rapidement et les faire dorer avec une intensité du gril élevée. Plage de puissance : 100 à 500 W. 64/160 UTILISATION QUOTIDIENNEMode de cuisson Application Intensité du gril faible Pour cuire les aliments rapidement et les faire dorer avec une faible inten‐ sité de gril. Pour les plats type gratin de pommes de terre, lasagnes. Pla‐ ge de puissance : 100 à 500 W. Micro-ondes Chauffage, cuisson, plage de puissance : 100 à 1 000 W Menu Pour accéder au menu : Cuisson assistée, Configurations.

6.4 Comment régler : Cuisson assistée

Chaque plat apparaissant dans ce sous-menu a un mode de cuisson recommandé. Vous pouvez utiliser la fonction pour préparer un plat rapidement avec les réglages par défaut. Vous pouvez également ajuster l’heure pendant la cuisson. Étape 1 Étape 2 Étape 3 Étape 4 P1 - P12 Accédez au menu. Sélectionner Cuisson assistée. Appuyez sur . Sélectionnez le plat. Appuyez sur la tou‐ che . Placez le plat dans le four. Confirmez la configuration.

6.5 Cuisson assistée

Légende Fonctionne avec la puissance des micro-ondes. Utilisez des accessoires adaptés aux micro-ondes. Niveau de grille. L’affichage indique P et un certain nombre de plats que vous pouvez vérifier dans le tableau. Lorsque la fonction se termine, vérifiez si les aliments sont prêts. 65/160 UTILISATION QUOTIDIENNEPlat Poids Niveau/Accessoire

Poulet entier 1.1 kg grille basse ; cocotte en céramique ou en verre Utilisez vos épices préférées.

Poulet, deux moitiés

Poisson entier 0.6 kg plaque en verre pour plateau tournant ; cocotte en céramique ou en verre Couvrez les aliments avec un couvercle adapté au micro-ondes et contenant quelques trous.

Filet de poisson 0.5 kg ; 150 g par filet plaque en verre pour plateau tournant ; cocotte en céramique ou en verre Couvrez les aliments avec un couvercle adapté au micro-ondes et contenant quelques trous.

Brocolis 0.5 kg plaque en verre pour plateau tournant ; cocotte en céramique ou en verre Ajoutez 50 ml d’eau. Couvrez les aliments avec un couvercle adapté au micro-ondes et conte‐ nant quelques trous.

Chou-fleur, sur‐ gelé

P. de t. en robe des champs

Riz 0.2 kg plaque en verre pour plateau tournant ; cocotte en céramique ou en verre Ajoutez 400 ml d’eau. Couvrez les aliments avec un couvercle adapté au micro-ondes et conte‐ nant quelques trous.

Gratin de pom‐ mes de terre (pommes de terre crues)

grille basse ; cocotte en céramique ou en verre

Lasagnes avec assiettes de nouil‐ les sèches 1 à 1,5.kg 66/160

UTILISATION QUOTIDIENNE7. FONCTIONS DE L'HORLOGE

7.1 Fonctions de l’horloge

Application Minuteur Lorsque le minuteur termine le décompte, le signal sonore retentit. Heure de cuisson Lorsque le minuteur termine le décompte, le signal sonore retentit et le mode de cuisson s’arrête. Départ différé Pour reporter le début et / ou la fin de la cuisson. Compteur Le maximum est de 23 h 59 min. Cette fonction n’a aucun effet sur le fonctionnement du four. Pour activer et désactiver le Compteur, sélectionnez : Menu , Configu‐ rations.

7.2 Comment régler : Fonctions de l’horloge

Comment régler Heure actuelle Étape 1 Étape 2 Étape 3 Pour modifier l'heure actuelle, accédez au menu et sélectionnez Configurations, Heu‐ re actuelle. Réglez l’horloge. Appuyez sur . 67/160 FONCTIONS DE L'HORLOGEComment régler Minuteur Étape 1 L’affichage indique : 0:00 Étape 2 Étape 3 Appuyez sur : . Réglez la Minuteur Appuyez sur . Le minuteur commence son décompte immédiatement. Cette fonction est disponible uniquement avec : Gril, Intensité du gril faible, Intensité du gril éle‐ vée. Comment régler Heure de cuisson Étape 1 Étape 2 L’affichage in‐ dique : 0:00 Étape 3 Étape 4 Choisissez le mo‐ de de cuisson et réglez la tempéra‐ ture. Appuyez à plu‐ sieurs reprises :

Réglez le temps de cuisson. Appuyez sur . Le minuteur commence son décompte immédiatement. Cette fonction est disponible uniquement avec : Gril, Intensité du gril faible, Intensité du gril éle‐ vée. 68/160 FONCTIONS DE L'HORLOGEComment régler Départ différé Étape 1 Étape 2 L'affi‐ chage indi‐ que : l'heure actuelle DÉ‐ MAR‐ RER Étape 3 Étape 4 L’affi‐ chage indique :

AR‐ RÊTER Étape 5 Étape 6 Sélec‐ tionnez le mode de cuis‐ son. Appuyez à plusieurs reprises :

Réglez l’heure de dé‐ part. Appuyez sur . Réglez l’heure de fin. Appuyez sur . Le minuteur commence à compter à l’heure réglée. Cette fonction est disponible uniquement avec : Gril.

8. UTILISATION DES ACCESSOIRES

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

8.1 Insertion des accessoires

Utilisez uniquement des récipients et des matériaux adaptés. Reportez-vous au paragraphe « Ustensiles et matériaux adaptés aux micro-ondes » dans le chapitre « Conseils ». Ensemble Plateau tournant: Faites toujours cuire les aliments sur le plateau tournant. Placez le guide à roulettes autour de l’axe du plateau tournant. Placez la partie en verre du plateau tournant sur le support à roulettes. N'utilisez que l'ensemble du plateau tour‐ nant fourni avec l'appareil. 69/160 UTILISATION DES ACCESSOIRESEnsemble gril: Placez la grille avec les capuchons en sili‐ cone sur le plateau tournant.

Cette fonction permet d’éviter une modification involontaire de la fonction de l'appareil. Activez-la lorsque l'appareil est allumé - la cuisson réglée est maintenue, le bandeau de comman‐ de est verrouillé. Allumez-le lorsque l’appareil est éteint - il ne peut pas être allumé, le bandeau de commande est verrouillé. - maintenez la touche enfon‐ cée pour activer la fonction. Un signal sonore retentit. - maintenez la touche enfon‐ cée pour la désactiver. 3 x - clignote lorsque le verrouillage est activé.

9.2 Arrêt automatique

Pour des raisons de sécurité, l’appareil s'éteint au bout d'un certain temps si un mode de cuisson est en cours et vous ne modifiez aucun réglage. (°C) (h)

L'arrêt automatique ne fonctionne pas avec les fonctions : Eclairage four, Départ différé. 70/160 FONCTIONS SUPPLÉMENTAIRES9.3 Ventilateur de refroidissement Lorsque l'appareil fonctionne, le ventilateur de refroidissement se met automatiquement en marche pour refroidir les surfaces de l'appareil. Si vous éteignez l'appareil, le ventilateur de refroidissement peut continuer à fonctionner jusqu'à ce que l'appareil refroidisse.

Les températures et temps de cuisson se trouvant dans les tableaux ne sont indiqués qu'à titre indicatif. Ils varient selon les recettes, la qualité et la quantité des ingrédients utilisés. Votre appareil peut cuire les aliments différemment de l'appareil que vous aviez auparavant. Les conseils ci-dessous présentent les modes de cuisson et les réglages des temps de cuisson pour des types d’aliments spécifiques. Si vous ne trouvez pas les réglages appropriés pour une recette spécifique, cherchez-en une qui s'en rapproche.

10.2 Recommandations pour le micro-ondes

Cuisinons ! Ne placez pas les aliments directement sur le plateau tournant. Utilisez toujours un récipient adapté aux micro-ondes. Placez le récipient au milieu du plateau tournant. Tout contact avec des produits trop chauds ou trop froids peut casser le plateau tournant. Retournez ou remuez les aliments à la moitié du temps de décongélation et de cuisson. De temps en temps, mélangez les plats liquides en cours de cuisson. Mélangez les aliments avant de les servir. Couvrez les aliments pour la cuisson et le réchauffage. Introduisez une cuillère dans la bouteille ou le verre lorsque vous réchauffez des liquides, pour garantir une meilleure distribution de la chaleur. Placez les aliments dans l'appareil sans emballage. Les plats préparés emballés peuvent être placés dans l'appareil uniquement si l'emballage est adapté à la cuisson au micro-ondes (vérifiez les informations sur l'emballage). Cuisson au micro-ondes Couvrez les aliments pour les faire cuire. Si vous souhaitez que les aliments restent croustillants, faites-les cuire sans les couvrir. Ne cuisez pas trop les plats en réglant une puissance ou une durée trop élevées. Les aliments peuvent se dessécher, brûler ou prendre feu. N'utilisez pas l'appareil pour cuire des œufs ou des escargots dans leur coquille car ils peuvent exploser. Percez le jaune des œufs au plat avant de les réchauffer. Percez plusieurs fois les aliments comportant une peau ou pelez-les avant de les faire cuire. Coupez les légumes en morceaux de même taille. Après avoir mis à l'arrêt l'appareil, sortez le plat et laissez-le reposer pendant quelques minutes pour que la chaleur se répartisse uniformément. Décongélation au micro-ondes 71/160 CONSEILSPlacez les aliments surgelés déballés sur une petite assiette retournée avec un récipient en- dessous, ou sur une grille de décongélation ou une passoire en plastique afin que l'eau de décongélation puisse s'évacuer. Retirez ensuite les morceaux décongelés. Vous pouvez utiliser une puissance de micro-ondes plus élevée pour cuire les fruits et légumes sans les décongeler.

10.3 Ustensiles de cuisine et matériaux adaptés aux micro-ondes

Pour la cuisson au micro-ondes, n'utilisez que des récipients et matériaux adaptés. Utilisez le tableau ci-dessous comme référence. Vérifiez les caractéristiques des ustensiles de cuisine / des matériaux avant utilisation. Ustensiles de cuisine / Ma‐ tériaux

Verre et porcelaine allant au four ne contenant aucun composant métallique, par ex. le verre résistant à la cha‐ leur Verre et porcelaine n'allant pas au four sans décor en ar‐ gent, or, platine ou métal X X X Verre et vitrocéramique en matériau résistant aux tem‐ pératures élevées/basses Récipients en céramique et en faïence sans composant en quartz ou en métal, ni ver‐ ni contenant du métal X X Céramique, porcelaine et faïence dont le fond n'est pas verni ou avec de petits trous, par exemple sur les poignées X X X X Plastique résistant à la cha‐ leur jusqu'à 200 °C X X Carton, papier X X X Film étirable pour micro-on‐ des X X X 72/160 CONSEILSUstensiles de cuisine / Ma‐ tériaux

Sachet de cuisson avec fer‐ meture de sûreté pour micro- ondes X X Plats à rôtir en métal, par ex. en émail, en fonte X X X Moules à gâteaux, laqués noirs ou avec revêtement en silicone X X X Ustensiles pour une utilisa‐ tion au micro-ondes, par ex. plat pour cuisson croustillante X X X Ensemble gril X X

10.4 Réglages recommandés pour différents types d'aliments

Les données du tableau sont fournies à titre indicatif uniquement. 800 à 1 000 W Saisir au début du processus de cuisson Chauffer des liquides 500 à 700 W Cuisson des lé‐ gumes Faire cuire des plats à base d'œufs Faire mijoter des ragoûts Réchauffer des plats pour une as‐ siette Décongeler et chauffer des plats surgelés 73/160 CONSEILS300 à 400 W Faire fondre du fromage, du cho‐ colat, du beurre Faire mijoter du riz Réchauffer des aliments pour bébés Cuire / Réchauffer des aliments déli‐ cats Poursuivre la cuisson 100 à 200 W Décongeler du pain Décongeler des fruits et des gâteaux Décongélation du fro‐ mage, de la crème, du beurre Décongeler de la viande, du poisson

10.5 Tableaux de cuisson pour les instituts de tests

Informations pour les organismes de contrôle Tests conformes à la norme CEI 60705. Fonction micro-ondes Utilisez une grille métallique, sauf indication contraire.

Rôti haché 500 0.9 Ensemble du pla‐ teau tour‐ nant

Crème anglaise aux œufs 500 1 Ensemble du pla‐ teau tour‐ nant

74/160 CONSEILSW Décongélation de viande 200 0.5 Ensemble du pla‐ teau tour‐ nant

Fonction combi micro-ondes Utilisez la fonction : Gril au micro-ondes. Utilisez la grille basse.

CRO-ONDES W Niveau d’inten‐ sité du gril min Gratin de pommes de terre, 1,1 kg 300 faible 30 - 35 - Poulet, 1,1 kg 300 élevé 30 - 35 Mettez la viande dans un récipient rond en verre.

11. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

11.1 Remarques concernant le nettoyage

Agent nettoy‐ ant Nettoyez l’avant de l’appareil uniquement avec un chiffon en microfibre imbibé d’eau tiède et d’un détergent doux. Utilisez une solution de nettoyage pour nettoyer les surfaces métalliques. Nettoyez les taches avec un détergent doux. 75/160 ENTRETIEN ET NETTOYAGEUtilisation quotidienne Nettoyez la cavité après chaque utilisation. L’accumulation de graisse ou d’au‐ tres résidus peut provoquer un incendie. Nettoyez soigneusement la voûte de l'appareil pour éliminer les résidus et la graisse. Ne conservez pas les aliments dans l'appareil pendant plus de 20 minutes. Sé‐ chez la cavité uniquement avec un chiffon en microfibre après chaque utilisa‐ tion. Accessoires Nettoyez tous les accessoires après chaque utilisation et laissez-les sécher. Avant le nettoyage, attendez que le plateau tournant soit froid. Le plateau tour‐ nant risque de se briser. Utilisez uniquement un chiffon en microfibre avec de l’eau tiède et un détergent doux. Ne lavez pas les accessoires au lave-vaissel‐ le . Ne nettoyez pas les accessoires anti-adhésifs avec un produit nettoyant abrasif ou des objets tranchants.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Dans tous les cas ne figurant pas dans ce tableau, veuillez contacter un service après-vente agréé. L’appareil ne s’allume pas ou ne chauffe pas Problème Vérifiez si... Vous ne pouvez ni activer ni faire fonctionner l’appareil. L’appareil est correctement branché à l’électri‐ cité. L’appareil ne chauffe pas. L’arrêt automatique est désactivé. L’appareil ne chauffe pas. Le fusible n'a pas disjoncté. L’appareil ne chauffe pas. Le verrouillage est désactivé. 76/160 DÉPANNAGEComposants Problème Vérifiez si... L’éclairage ne fonctionne pas. L’ampoule est grillée. Contactez un service après-vente agréé. L'ensemble du plateau tournant fait du bruit. Des résidus d’aliments sont présents sous l’en‐ semble du plateau tournant. Codes d'erreur L’affichage indique… Vérifiez si... 0:00. Une coupure de courant s’est produite. Réglez l’heure actuelle. Si l’affichage indique un code d’erreur qui ne figure pas dans ce tableau, désactivez et réenclen‐ chez le fusible de l’habitation pour redémarrer l’appareil. Si le code d’erreur réapparaît, contactez un service après-vente agréé.

12.2 Données de maintenance

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-vente agréé. Les informations nécessaires au service après-vente figurent sur la plaque signalétique. La plaque signalétique se trouve sur le cadre avant de la cavité de l'appareil. Ne retirez pas la plaque signalétique de la cavité de l'appareil. Nous vous recommandons d’écrire les informations ici : Modèle (Mod.) ......................................... Référence produit (PNC) ......................................... Numéro de série (SN) ......................................... 77/160

DÉPANNAGE13. RENDEMENT ÉNERGÉTIQUE

13.1 Économie d'énergie

Assurez-vous que la porte de l'appareil est fermée lorsque l'appareil est en fonctionnement. Évitez d'ouvrir l'appareil trop souvent pendant la cuisson. Nettoyez régulièrement le joint de porte et assurez-vous qu’il est bien en place. Dans la mesure du possible, ne préchauffez pas l'appareil avant la cuisson. Lorsque vous préparez plusieurs plats à la fois, faites en sorte que les pauses entre les cuissons soient aussi courtes que possible. Cuisson avec l'éclairage éteint Éteignez l'éclairage en cours de cuisson. Ne l'allumez que lorsque vous en avez besoin.

Étape 1 Étape 2 Étape 3 Étape 4 Étape 5 - sélection‐ nez pour accé‐ der au Menu . Sélectionnez l’option dans la structure Menu et appuyez sur

Sélectionnez la configuration. - appuyez pour confirmer le réglage. Ajustez la valeur et appuyez sur

Tournez la manette des modes de cuisson sur la position Arrêt pour quitter le Menu . Structure du Menu Cuisson assistée Configurations Configurations 01 Heure actuelle Modifier 02 Affichage Luminosi‐

activé 04 Volume alarme 1 - 4 78/160 RENDEMENT ÉNERGÉTIQUEConfigurations 05 Compteur Marche / Ar‐ rêt 06 Eclairage four Marche / Arrêt 07 Mode démo Code d'acti‐ vation : 2468 08 Version du logiciel Contrôle 09 Réinitialiser tous les réglages Oui/Non

15. EN MATIÈRE DE PROTECTION DE

L'ENVIRONNEMENT Recyclez les matériaux portant le symbole . Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux. Concerne la France uniquement : 79/160 STRUCTURE DES MENUSBESUCHEN SIE UNSERE WEBSITE, UM: Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service und Reparatur zu erhalten: www.zanussi.com/support Änderungen vorbehalten. INHALTSVERZEICHNIS
