BEDIENUNGSANLEITUNG ZVEKW7XN ZANUSSI

1.1 Sicherheit von Kindern und

schutzbedürftigen Personen................81

1.2 Allgemeine Sicherheit....................82

2. SICHERHEITSANWEISUNGEN................84

2.1 Montage.........................................84

2.2 Elektrischer Anschluss...................85

2.3 Gebrauch.......................................86

2.4 Reinigung und Pflege.................... 87

3.1 Gesamtansicht...............................88

5. VOR DER ERSTEN VERWENDUNG........ 90

6.1 Einstellung: Ofenfunktionen...........90

7.1 Uhrfunktionen................................ 94

7.2 Einstellung: Uhrfunktionen.............94

8. VERWENDUNG DES ZUBEHÖRS............96

8.1 Einsetzen des Zubehörs................96

9.2 Automatische Abschaltung............ 97

10.2 Mikrowellenempfehlungen ..........98

10.3 Mikrowellengeeignetes

Kochgeschirr und Materialien ............. 99

10.4 Empfohlene Leistungseinstellungen

für verschiedene Arten von Lebensmitteln.................................... 100

10.5 Gartabellen für Prüfinstitute.......101

12.1 Was zu tun ist, wenn ….............103

ENTSORGUNG............................................105 80/1601. SICHERHEITSHINWEISE Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.

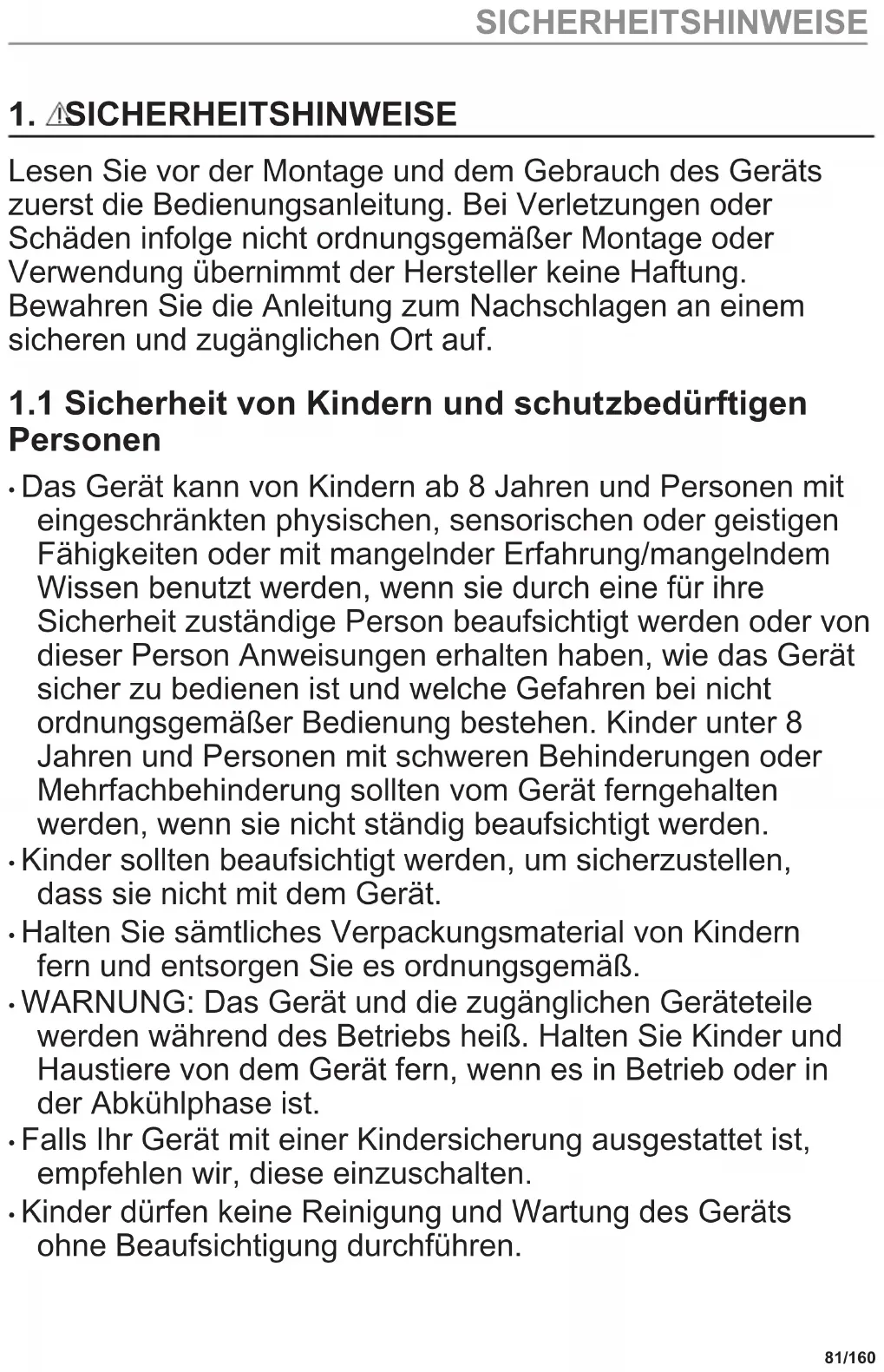

1.1 Sicherheit von Kindern und schutzbedürftigen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Person Anweisungen erhalten haben, wie das Gerät sicher zu bedienen ist und welche Gefahren bei nicht ordnungsgemäßer Bedienung bestehen. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung sollten vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät.

• Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.

• WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Halten Sie Kinder und Haustiere von dem Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist.

• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.

• Kinder dürfen keine Reinigung und Wartung des Geräts ohne Beaufsichtigung durchführen. 81/160 SICHERHEITSHINWEISE1.2 Allgemeine Sicherheit

• Dieses Gerät ist nur zum Kochen bestimmt.

• Dieses Gerät ist für den Hausgebrauch in einem Einfamilienhaus in Innenräumen bestimmt.

• Dieses Gerät darf in Büros, Hotelzimmern, Gästezimmern in Pensionen, Bauernhöfen und anderen ähnlichen Unterkünften verwendet werden, wenn diese Nutzung das (durchschnittliche) Nutzungsniveau im Haushalt nicht überschreitet.

• Die Montage des Geräts und der Austausch des Kabels muss von einer Fachkraft vorgenommen werden.

• Verwenden Sie das Gerät nicht, bevor es in den Einbauschrank gesetzt wird.

• Vor Wartungsarbeiten ist das Gerät von der elektrischen Stromversorgung zu trennen.

• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahren durch elektrischen Strom zu vermeiden.

• WARNUNG: Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen, um einen Stromschlag zu vermeiden.

• WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Es ist darauf zu achten, die Heizelemente oder die Oberfläche des Garraums nicht zu berühren.

• Verwenden Sie stets Topfhandschuhe, um Zubehör oder Geschirr herauszunehmen oder zu verstauen.

• Verwenden Sie stets nur den für dieses Gerät vorgesehenen Drehteller und den Drehtellerträger.

• Schalten Sie die Mikrowellenfunktion nicht ein, wenn das Gerät leer ist. Metallteile im Garraum können einen Lichtbogen erzeugen. 82/160 SICHERHEITSHINWEISE• Verwenden Sie beim Garen in der Mikrowelle keine Metallbehälter für Speisen und Getränke. Diese Vorgabe gilt nicht, wenn der Hersteller Angaben zur Größe und Form der Metallbehälter, die geeignet für das Garen in der Mikrowelle sind, zur Verfügung gestellt hat.

• WARNUNG: Wenn die Tür oder Türdichtungen beschädigt sind, darf das Gerät erst wieder in Betrieb genommen werden, wenn es von einer Fachkraft repariert wurde.

• WARNUNG: Nur eine qualifizierte Fachkraft darf Wartungs- oder Reparaturarbeiten ausführen, die die Entfernung einer Abdeckung beinhalten, die Schutz vor der Mikrowellenenergie bietet.

• WARNUNG: Erhitzen Sie keine Flüssigkeiten und andere Lebensmittel in geschlossenen Behältern. Sie können explodieren.

• Verwenden Sie nur mikrowellengeeignetes Kochgeschirr.

• Wenn Sie Lebensmittel in Behältern aus Kunststoff oder Papier erwärmen, beobachten Sie das Gerät aufmerksam, da die Möglichkeit einer Entflammung besteht.

• Das Gerät ist zum Erhitzen von Speisen und Getränken bestimmt. Das Trocknen von Lebensmitteln oder Kleidungsstücken und das Erhitzen von Wärmekissen, Hausschuhen, Schwämmen, feuchten Tüchern und Ähnlichem kann zu Verletzungen, Entflammungen oder Bränden führen.

• Wenn Rauch austritt, schalten Sie das Gerät aus oder ziehen Sie den Netzstecker aus der Steckdose und halten Sie die Tür geschlossen, um Flammen zu ersticken.

• Das Erhitzen von Getränken in der Mikrowelle kann zu einem verzögerten Überkochen führen. Seien Sie beim Umgang mit dem Behälter vorsichtig.

• Der Inhalt von Saugflaschen und Gläsern mit Babynahrung muss vor dem Verzehr umgerührt oder geschüttelt und die Temperatur geprüft werden, um Verbrennungen zu vermeiden. 83/160 SICHERHEITSHINWEISE• Eier mit Schale und ganze, hart gekochte Eier dürfen nicht im Gerät erhitzt werden, da sie explodieren können, auch nachdem die Erhitzung in der Mikrowelle beendet ist.

• Das Gerät muss regelmäßig gereinigt und alle Speisereste entfernt werden.

• Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.

• Benutzen Sie zum Reinigen der Glastür keine scharfen Scheuermittel oder Metallschwämmchen; sie könnten die Glasfläche verkratzen und zum Zersplittern der Scheibe führen.

• Wird das Gerät nicht in einem sauberen Zustand gehalten, kann dies zu einer Verschlechterung der Oberfläche führen, die sich negativ auf die Lebensdauer des Geräts auswirkt und möglicherweise zu einer gefährlichen Situation führen kann.

2. SICHERHEITSANWEISUNGEN

WARNUNG! Die Montage des Geräts darf nur von einer qualifizierten Fachkraft durchgeführt werden.

• Entfernen Sie das gesamte Verpackungsmaterial.

• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte Montageanleitung.

• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.

• Ziehen Sie das Gerät nicht am Griff.

• Montieren Sie das Gerät an einem sicheren und geeigneten Ort, der den Montageanforderungen entspricht.

• Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.

• Überprüfen Sie vor der Montage des Gerätes, ob sich die Gerätetür ungehindert öffnen lässt.

• Das Gerät ist mit einem elektrischen Kühlsystem ausgestattet. Es muss mit der elektrischen Stromversorgung betrieben werden.

• Das Einbaugerät muss die Stabilitätsanforderungen von DIN 68930 erfüllen. Mindesthöhe des Einbaumöbels (Mindesthöhe des Schranks unter der Arbeitsplatte) 444 (460) mm 84/160 SICHERHEITSANWEISUNGENSchrankbreite 560 mm Schranktiefe 550 (550) mm Höhe der Gerätevorderseite 455 mm Höhe der Geräterückseite 440 mm Breite der Gerätevorderseite 595 mm Breite der Geräterückseite 559 mm Gerätetiefe 567 mm Geräteeinbautiefe 546 mm Tiefe bei geöffneter Tür 882 mm Mindestgröße der Belüftungsöffnung. Öffnung auf der Rückseite unten 560x20 mm Länge des Netzanschlusskabels. Das Kabel befin‐ det sich in der rechten Ecke auf der Rückseite 1350 mm Befestigungsschrauben 3.5x25 mm

2.2 Elektrischer Anschluss

WARNUNG! Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.

• Das Gerät muss geerdet sein.

• Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.

• Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.

• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.

• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie diese Arbeit durch unseren autorisierten Kundendienst durchführen.

• Achten Sie darauf, dass das Netzkabel die Gerätetür oder die Nische unter dem Gerät nicht berührt oder in ihre Nähe gelangt, insbesondere wenn das Gerät eingeschaltet oder die Tür heiß ist.

• Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können. 85/160 SICHERHEITSANWEISUNGEN• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.

• Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an.

• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.

• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.

• Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.

• Das Gerät wird mit einem Netzstecker und Netzkabel geliefert.

WARNUNG! Verletzungs-, Verbrennungs-, Stromschlag- oder Explosionsgefahr.

• Nehmen Sie keine technischen Änderungen am Gerät vor.

• Vergewissern Sie sich, dass die Lüftungsöffnungen nicht blockiert sind.

• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.

• Schalten Sie das Gerät nach jedem Gebrauch aus.

• Gehen Sie beim Öffnen der Tür vorsichtig vor, wenn das Gerät in Betrieb ist. Es kann heiße Luft freigesetzt werden.

• Benutzen Sie das Gerät nicht mit nassen Händen oder wenn es mit Wasser Kontakt hat.

• Üben Sie keinen Druck auf die offene Tür aus.

• Verwenden Sie das Gerät nicht als Arbeits- oder Abstellfläche.

• Öffnen Sie die Gerätetür vorsichtig. Die Verwendung von Zutaten mit Alkohol kann eine Mischung aus Alkohol und Luft verursachen.

• Lassen Sie beim Öffnen der Tür keine Funken oder offenen Flammen mit dem Gerät in Kontakt kommen.

• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

• Heizen Sie das Gerät nicht mit der Mikrowellenfunktion vor. WARNUNG! Risiko von Schäden am Gerät.

• Um Beschädigungen und Verfärbungen der Emailbeschichtung zu vermeiden: – Legen Sie keine Alufolie direkt auf den Boden des Garraums. – Füllen Sie kein Wasser direkt in das heiße Gerät. – Lassen Sie nach Abschluss des Garvorgangs kein feuchtes Geschirr oder feuchte Speisen im Gerät stehen. – Gehen Sie beim Herausnehmen oder Einsetzen des Zubehörs sorgfältig vor.

• Verfärbungen der Emaille- oder Edelstahlbeschichtung haben keine Auswirkung auf die Leistung des Geräts.

• Kochen Sie immer bei geschlossener Gerätetür.

• Ist das Gerät hinter einer Möbelfront (wie etwa einer Tür) installiert, achten Sie darauf, dass die Tür während des Gerätebetriebs nicht geschlossen wird. Hinter einer geschlossenen Möbelfront können sich Hitze und Feuchtigkeit ansammeln und das Gerät, das Gehäuse 86/160 SICHERHEITSANWEISUNGENoder den Boden beschädigen. Schließen Sie die Möbelfront nicht, bevor das Gerät nach dem Gebrauch völlig abgekühlt ist.

2.4 Reinigung und Pflege

WARNUNG! Verletzungs-, Brandgefahr sowie Risiko von Schäden am Gerät.

• Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsarbeiten durchgeführt werden.

• Vergewissern Sie sich, dass das Gerät abgekühlt ist. Es besteht die Gefahr, dass die Glasscheiben brechen.

• Ersetzen Sie die Türglasscheiben umgehend, wenn sie beschädigt sind. Wenden Sie sich an einen autorisierten Kundendienst.

• Gehen Sie beim Aushängen der Tür vorsichtig vor. Die Tür ist schwer!

• Wischen Sie den Garraum, den Drehteller und die Tür nach jedem Gebrauch trocken. Der während des Gerätebetriebs entstandene Dampf kondensiert auf den Wänden des Garraums und kann zur Korrosion führen.

• Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.

• Fett- und Lebensmittelrückstände im Gerät können einen Brand und Funkenschlag verursachen, wenn die Mikrowellenfunktion genutzt wird.

• Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.

• Falls Sie ein Backofenspray verwenden, befolgen Sie die Sicherheitsanweisungen auf seiner Verpackung.

2.5 Innenbeleuchtung

WARNUNG! Stromschlaggefahr.

• Bezüglich der Lampe(n) in diesem Gerät und separat verkaufter Ersatzlampen: Diese Lampen müssen extremen physikalischen Bedingungen in Haushaltsgeräten standhalten, wie z.B. Temperatur, Vibration, Feuchtigkeit, oder sollen Informationen über den Betriebszustand des Gerätes anzeigen. Sie sind nicht für den Einsatz in anderen Geräten vorgesehen und nicht für die Raumbeleuchtung geeignet.

• Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse G.

• Verwenden Sie nur Lampen mit der gleichen Leistung .

• Wenden Sie sich zur Reparatur des Geräts an den autorisierten Kundendienst.

• Dabei dürfen ausschließlich Originalersatzteile verwendet werden.

WARNUNG! Verletzungs- und Erstickungsgefahr.

• Informationen zur Entsorgung des Geräts erhalten Sie von Ihrer Gemeindeverwaltung.

• Trennen Sie das Gerät von der Stromversorgung. 87/160 SICHERHEITSANWEISUNGEN• Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.

• Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder, oder Haustiere im Gerät einschließen.

3. GERÄTEBESCHREIBUNG

Einstellknopf für die Ofenfunktionen

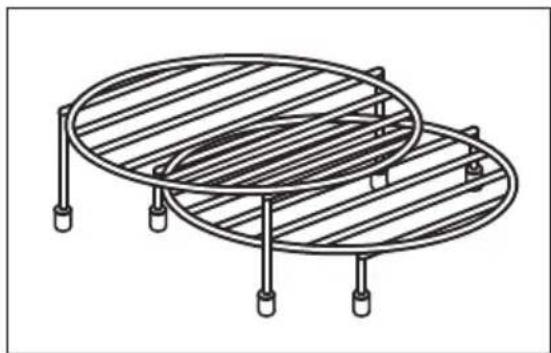

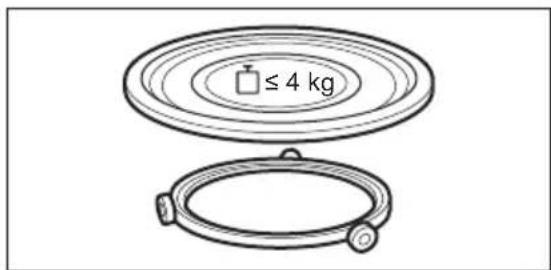

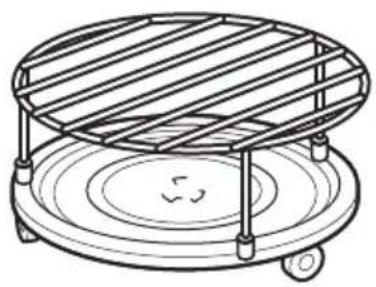

Drehteller-Set Zur Zubereitung von Lebensmitteln. ≤ 4 kg Brat- und Fettpfanne mit Einlegerost Zum Grillen.

4.1 Versenkbare Knöpfe

Drücken Sie zum Benutzen des Geräts den Knopf. Der Knopf kommt dann heraus. 88/160 GERÄTEBESCHREIBUNG4.2 Überblick – Bedienfeld Kurz‐ zeitwe‐ cker Verrie‐ gelung Back‐ ofen‐ be‐ leuch‐ tung Mikrowel‐ lenleistung Bestätigen Sie die Ein‐ stellung Drücken Sie Drehen Sie den Knopf Wählen Sie eine Ofenfunktion, um das Gerät einzuschalten. Drehen Sie den Knopf für die Ofenfunktionen in die Aus-Position, um das Gerät auszuschalten.

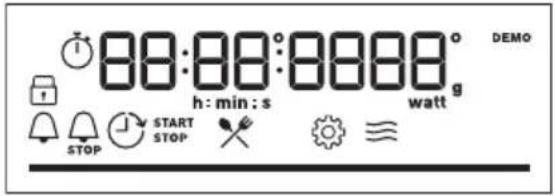

Display mit Tastenfunktionen. Display-Anzeigen Grundlegende Anzeigen Verriegelung Koch-Assistent Einstellungen Mikrowellenfunktionsanzeige Timer-Anzeigen Kurzzeit-Wecker Ende Zeitvorwahl Uptimer Fortschrittsbalken - für Temperatur oder Zeit. Der Balken ist vollständig rot, wenn das Gerät die eingestellte Temperatur er‐ reicht. 89/160

BEDIENFELD5. VOR DER ERSTEN VERWENDUNG

WARNUNG! Siehe Kapitel Sicherheitshinweise.

Reinigen Sie vor dem ersten Gebrauch das leere Gerät und stellen Sie die Uhrzeit ein: 00:00 Stellen Sie die Zeit ein. Drücken Sie

6. TÄGLICHER GEBRAUCH

WARNUNG! Siehe Kapitel Sicherheitshinweise.

6.1 Einstellung: Ofenfunktionen

Schritt 1 Drehen Sie den Knopf für die Ofenfunktionen zur Auswahl der Funktion: Grill.

6.2 Einstellung: Mikrowellenfunktionen

Schritt 1 Drehen Sie den Knopf für die Ofenfunktionen und wählen Sie die Mikrowellenfunkti‐ on: . Schritt 2 Drücken Sie: , um mit den Standardeinstellungen zu beginnen. Das Display zeigt die Dauer und Mikrowellenleistung an. Schritt 3 Drehen Sie den Einstellknopf, um die Dauer anzupassen. Drücken Sie: . Schritt 4 Drücken Sie: . Drehen Sie den Wahlknopf, um die Mikrowellenleistung zu ändern. Drücken Sie: Schritt 5 Drehen Sie den Knopf für die Ofenfunktionen in die Aus-Position, um den Backofen auszuschalten. Sie können die Einstellungen während des Kochens anpassen. 90/160 VOR DER ERSTEN VERWENDUNGDie maximale Dauer der Mikrowellenfunktionen hängt von der eingestellten Mikrowellenleistung ab: MIKROWELLENLEISTUNG

>500 7 Wenn Sie die Tür öffnen, wird die Mikrowellenfunktion ausgeschaltet. Um sie erneut zu starten, schließen Sie die Tür. Drücken Sie .

Ofenfunktion Anwendung Flüssigkeiten Aufwärmen von Getränken und Suppen, Leistungsbereich: 800 - 1000 W Aufwärmen Aufheizen von vorbereiteten Mahlzeiten und empfindlichen Lebensmitteln, Leistungsbereich: 300 - 700 W Auftauen Auftauen von Fleisch, Fisch, Kuchen, Leistungsbereich: 100 - 200 W Schmelzen Schmelzen von Schokolade und Butter, Leistungsbereich: 100 - 400 W Popcorn Funktion Zubereiten von Popcorn, Leistungsbereich: 700 - 1000 W Grill Zum Grillen dünner Lebensmittel und zum Toasten von Brot. Grill, hoch Um Speisen in kurzer Zeit zu garen und mit hoher Grillintensität zu bräu‐ nen. Leistungsbereich: 100 bis 500 W 91/160 TÄGLICHER GEBRAUCHOfenfunktion Anwendung Grill, niedrig Um Speisen in kurzer Zeit zu garen und mit niedriger Grillintensität zu bräunen. Für Aufläufe wie Kartoffelgratin, Lasagne. Leistungsbereich: 100 bis 500 W Mikrowelle Aufwärmen, Kochen, Leistungsbereich: 100 - 1000 W Menü Aufrufen des Menüs: Koch-Assistent, Einstellungen.

6.4 Einstellung: Koch-Assistent

Jedes Gericht in diesem Untermenü hat eine empfohlene Ofenfunktion. Verwenden Sie die Funktion, um ein Gericht schnell mit den Standardeinstellungen zuzubereiten. Sie können auch die Zeit während des Garvorgangs anpassen. Schritt 1 Schritt 2 Schritt 3 Schritt 4 P1 - P12 Öffnen Sie das Menü. Wählen Sie Koch-As‐ sistent. Drücken Sie

Wählen Sie das Ge‐ richt. Drücken Sie

Geben Sie das Ge‐ richt in den Backofen. Bestätigen Sie die Einstellung.

Legende Funktion mit Mikrowellenleistung. Verwenden Sie mikrowellenfestes Zu‐ behör. Einschubebene. Das Display zeigt P und eine Anzahl der Gerichte an, die Sie in der Tabelle überprüfen können. Wenn die Funktion beendet ist, prüfen Sie, ob das Gericht fertig ist. 92/160 TÄGLICHER GEBRAUCHSpeise Gewicht Einschubebene / Zubehör

Hähnchen, ganz 1.1 kg Unterer Rosthalter; Keramik- oder Glas‐ auflaufform Verwenden Sie Ihre Lieblingsgewürze.

Hähnchen, hal‐ biert

Fisch, ganz 0.6 kg Glasdrehscheibe; Keramik- oder Glasauf‐ laufform Bedecken Sie die Lebensmittel mit einem mikro‐ wellenfesten Deckel mit einigen Löchern.

Fischfilet 0.5 kg; 150 g pro Filet Glasdrehscheibe; Keramik- oder Glasauf‐ laufform Bedecken Sie die Lebensmittel mit einem mikro‐ wellenfesten Deckel mit einigen Löchern.

Broccoli 0.5 kg Glasdrehscheibe; Keramik- oder Glasauf‐ laufform 50 ml Wasser hinzufügen. Bedecken Sie die Le‐ bensmittel mit einem mikrowellenfesten Deckel mit einigen Löchern.

Reis 0.2 kg Glasdrehscheibe; Keramik- oder Glasauf‐ laufform 400 ml Wasser hinzufügen. Bedecken Sie die Le‐ bensmittel mit einem mikrowellenfesten Deckel mit einigen Löchern.

Kartoffelgratin (rohe Kartoffeln)

Unterer Rosthalter; Keramik- oder Glas‐ auflaufform

Uhrfunktion Anwendung Kurzzeit-Wecker Nach Ablauf der Zeit ertönt der Signalton. Garzeitdauer Nach Ablauf des Timers ertönt ein akustisches Signal und die Ofen‐ funktion stoppt. Zeitvorwahl Verzögerung des Starts und/oder des Endes des Kochens. Uptimer Max. 23 Std. 59 Min. Diese Funktion wirkt sich nicht auf den Betrieb des Backofens aus. Um den Uptimer ein- oder auszuschalten, wählen Sie: Menü, Einstel‐ lungen.

7.2 Einstellung: Uhrfunktionen

Einstellung: Uhrzeit Schritt 1 Schritt 2 Schritt 3 Um die Uhrzeit zu ändern, rufen Sie das Menü auf und wählen Sie Einstellungen, Uhrzeit. Stellen Sie die Uhrzeit ein. Drücken Sie: . 94/160 UHRFUNKTIONENEinstellung: Kurzzeit-Wecker Schritt 1 Im Display wird Folgen‐ des ange‐ zeigt: 0:00 Schritt 2 Schritt 3 Drücken Sie: . Stellen Sie Kurzzeit-We‐ cker ein. Drücken Sie: . Der Countdown des Timers startet umgehend. Diese Funktion ist nur verfügbar für: Grill, Grill, niedrig, Grill, hoch. Einstellung: Garzeitdauer Schritt 1 Schritt 2 Im Display wird Folgen‐ des ange‐ zeigt: 0:00 Schritt 3 Schritt 4 Wählen Sie eine Ofenfunktion und stellen Sie die Temperatur ein. Drücken Sie wie‐ derholt: . Stellen Sie die Gardauer ein. Drücken Sie:

Der Countdown des Timers startet umgehend. Diese Funktion ist nur verfügbar für: Grill, Grill, niedrig, Grill, hoch. 95/160 UHRFUNKTIONENEinstellung: Zeitvorwahl Schritt

Schritt 2 Das Display zeigt die Uhr‐ zeit an. START Schritt 3 Schritt 4 Im Dis‐ play wird Folgen‐ des an‐ gezeigt:

STOPP Schritt 5 Schritt 6 Wählen Sie die Ofen‐ funkti‐ on. Drücken Sie wie‐ derholt:

Stellen Sie die Startzeit ein. Drücken Sie: . Stellen Sie die Endzeit ein. Drücken Sie: . Der Countdown des Timers beginnt zu der eingestellten Startzeit. Diese Funktion ist nur verfügbar für: Grill.

8. VERWENDUNG DES ZUBEHÖRS

WARNUNG! Siehe Kapitel Sicherheitshinweise.

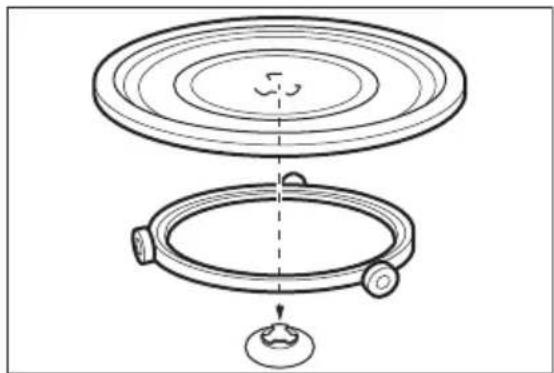

8.1 Einsetzen des Zubehörs

Verwenden Sie nur geeignetes Kochgeschirr und Material. Siehe Kapitel „Ratschläge und Tipps“, geeignetes Kochgeschirr und Materialien für die Mikrowelle. Drehteller-Set: Garen Sie die Speisen stets auf dem Dreh‐ teller-Set. Setzen Sie die Rollenführung um die Spin‐ del des Drehteller. Legen Sie das Drehtel‐ ler-Glas auf die Rollenführung. Verwenden Sie ausschließlich das mit dem Gerät gelieferte Drehteller-Set. 96/160 VERWENDUNG DES ZUBEHÖRSBrat- und Fettpfanne mit Einlegerost: Legen Sie den Grillrost mit den Silikonkap‐ pen nach unten auf das Drehteller-Set.

Diese Funktion verhindert ein versehentliches Verstellen der Gerätefunktion. Einschalten, wenn das Gerät in Betrieb ist – das eingestellte Garen wird fortgesetzt und das Be‐ dienfeld ist verriegelt. Schalten Sie sie ein, wenn das Gerät ausgeschaltet ist – sie kann nicht eingeschaltet werden, denn das Bedienfeld ist verriegelt. – gedrückt halten, um die Funktion einzuschalten. Ein Signal ertönt. – gedrückt halten, um sie auszuschalten. 3 x – blinkt, wenn die Verriegelung eingeschaltet ist.

9.2 Automatische Abschaltung

Aus Sicherheitsgründen schaltet sich das Gerät nach einiger Zeit aus, wenn eine Ofenfunktion eingeschaltet ist und Sie die Einstellungen nicht ändern. (°C) (Std.)

Die Abschaltautomatik funktioniert nicht mit den Funktionen: Backofenbeleuchtung, Zeitvorwahl. 97/160 ZUSATZFUNKTIONEN9.3 Kühlgebläse Wenn das Gerät in Betrieb ist, schaltet sich das Kühlgebläse automatisch ein, um die Oberflächen des Geräts kühl zu halten. Nach dem Abschalten des Geräts kann das Kühlgebläse weiterlaufen, bis das Gerät abgekühlt ist.

10. TIPPS UND HINWEISE

10.1 Garempfehlungen

Die Temperaturen und Garzeiten in den Tabellen sind nur Richtwerte. Sie hängen von den Re‐ zepten sowie der Qualität und Menge der verwendeten Zutaten ab. Ihr Gerät gart unter Umständen anders als Ihr früheres Gerät. Die Hinweise unten enthalten die empfohlenen Ofenfunktionen und Einstellungen der Gardauer für die einzelnen Speisen. Finden Sie für ein bestimmtes Rezept keine konkreten Angaben, orientieren Sie sich an einem ähnlichem Rezept.

10.2 Mikrowellenempfehlungen

Kochen wir! Legen Sie die Lebensmittel nicht direkt auf den Drehteller. Verwenden Sie stets mikrowellengeeignetes Kochgeschirr. Stellen Sie das Kochgeschirr mittig auf den Drehteller. Der Kontakt mit zu heißen oder zu kalten Gegenständen kann den Drehteller beschädigen. Lebensmittel nach der Hälfte der Auftau- und Garzeit wenden oder umrühren. Flüssige Speisen gelegentlich umrühren. Rühren Sie das Gericht vor dem Servieren um. Decken Sie das Gericht zum Garen und Aufwärmen ab. Stellen Sie einen Löffel in die Flasche oder das Glas, wenn Sie Getränke erwärmen, um eine bessere Hitzeverteilung zu erreichen. Legen Sie die Lebensmittel ohne Verpackung in das Gerät. Fertiggerichte in Verpackungen können nur ins Gerät gegeben werden, wenn die Verpackung mikrowellengeeignet ist (prüfen Sie die Informationen auf der Verpackung). Speisezubereitung in der Mikrowelle Garen Sie Speisen abgedeckt. Speisen nur dann ohne Abdeckung garen, wenn eine Kruste gewünscht ist. Verkochen Sie die Speisen nicht, indem Sie die Leistung zu hoch und die Zeit zu lang einstellen. Die Speise kann austrocknen, verbrennen oder einen Brand verursachen. Das Gerät eignet sich nicht zum Kochen von Eiern in der Schale oder zum Zubereiten von Schnecken im Schneckenhaus, da diese platzen können. Stechen Sie das Eigelb oder Spiegelei an, bevor Sie es erwärmen. Stechen Sie Speisen mit Haut oder Schale mehrfach an, bevor Sie sie garen. Gemüse in gleich große Stücke schneiden. Nachdem Sie das Gerät ausgeschaltet haben, nehmen Sie die Speisen heraus und lassen Sie sie einige Minuten stehen, damit sich die Wärme gleichmäßig verteilt. Auftauen in der Mikrowelle 98/160 TIPPS UND HINWEISETiefgekühlte Lebensmittel aus der Verpackung nehmen und auf einen umgedrehten Teller geben, der auf einem Behälter steht, damit die Auftauflüssigkeit abtropfen kann. Alternativ kann auch ein Abtaugitter oder ein Plastiksieb verwendet werden. Bereits angetaute Stücke nacheinander herausnehmen. Durch Einstellen einer höheren Mikrowellenleistung kann Obst und Gemüse ohne vorheriges Auftauen gegart werden.

10.3 Mikrowellengeeignetes Kochgeschirr und Materialien

Verwenden Sie nur mikrowellengeeignetes Kochgeschirr und Materialien. Verwenden Sie die folgende Tabelle als Referenz. Prüfen Sie vor der Verwendung die Kochgeschirr- und Materialspezifikationen. Kochgeschirr / Material

Feuerfestes Glas und Porzel‐ lan ohne Metallteile, z. B. hit‐ zebeständiges Glas Nicht feuerfestes Glas und Porzellan ohne Verzierung aus Silber, Gold, Platin oder Metall X X X Glas und Glaskeramik aus hitze-/frostbeständigem Ma‐ terial Keramik und Steingut ohne Quarz- oder Metallteile oder metallhaltige Glasur X X Keramik, Porzellan und Steingut mit unglasiertem Bo‐ den oder mit kleinen Löchern, z. B. auf den Griffen X X X X Hitzebeständiger Kunststoff bis 200 °C X X Pappe, Papier X X X Mikrowellengeeignete Frisch‐ haltefolie X X X 99/160 TIPPS UND HINWEISEKochgeschirr / Material

Bratfolie mit mikrowellenge‐ eignetem Verschluss X X Bratgeschirr aus Metall, z. B. Emaille, Gusseisen X X X Backformen, schwarz lackiert oder silikonbeschichtet X X X Kochgeschirr für die Mikro‐ welle, z. B. Knusperpfanne X X X Brat- und Fettpfanne mit Ein‐ legerost X X

10.4 Empfohlene Leistungseinstellungen für verschiedene Arten von

Lebensmitteln Die Angaben in der Tabelle sind Richtwerte. 800 – 1000 W Anbraten zu Beginn des Garvorgangs Erhitzen von Flüssigkeiten 500 – 700 W Garen von Ge‐ müse Garen von Ei‐ ergerichten Köcheln von Ein‐ töpfen Erwärmen von Eintellergerichten Auftauen und Aufwärmen ge‐ frorener Spei‐ sen 100/160

TIPPS UND HINWEISE300 - 400 W

Schmelzen von Käse, Schokola‐ de, Butter Köcheln von Reis Erwärmen von Babynahrung Garen/Erwärmen von empfindlichen Speisen Weiter garen

Auftauen von Brot Auftauen von Obst und Kuchen Auftauen von Käse, Sahne, Butter Auftauen von Fleisch, Fisch

10.5 Gartabellen für Prüfinstitute

Informationen für Prüfinstitute Tests gemäß IEC 60705. Mikrowellenfunktion Verwenden Sie den Kombirost, sofern nicht anders angegeben.

Eierstich 500 1 Drehtel‐ ler-Set

Fleisch auftauen 200 0.5 Drehtel‐ ler-Set

Mikrowellenkombifunktion Verwenden Sie die Funktion: Mikrowelle + Grill. Verwenden Sie den niedrigen Grillrost. 101/160

TIPPS UND HINWEISEMIKROWELLENKOM‐

BIFUNKTION W Stufe der Grill‐ intensität Min Kartoffelgratin, 1,1 kg 300 niedrig 30 - 35 - Hähnchen, 1,1 kg 300 hoch 30 - 35 Legen Sie das Fleisch in einen runden Glasbehäl‐ ter.

11. REINIGUNG UND PFLEGE

WARNUNG! Siehe Kapitel Sicherheitshinweise.

11.1 Hinweise zur Reinigung

Reinigungs‐ mittel Reinigen Sie die Vorderseite des Geräts nur mit einem Mikrofasertuch mit war‐ mem Wasser und einem milden Reinigungsmittel. Reinigen Sie die Metalloberflächen mit einer geeigneten Reinigungslösung. Reinigen Sie Flecken mit einem milden Reinigungsmittel. Täglicher Ge‐ brauch Reinigen Sie den Garraum nach jedem Gebrauch. Fettansammlungen oder an‐ dere Speisereste könnten einen Brand verursachen. Entfernen Sie Speise- und Fettreste vorsichtig von der Garraumdecke. Lassen Sie die Speisen nicht länger als 20 Minuten im Gerät stehen. Trocknen Sie den Garraum nach jedem Gebrauch nur mit einem Mikrofasertuch ab. Zubehör Reinigen Sie alle Zubehörteile nach jedem Gebrauch und lassen Sie sie trock‐ nen. Warten Sie vor dem Reinigen, bis der Drehteller kalt ist. Es besteht die Ge‐ fahr, dass der Drehteller bricht. Verwenden Sie nur ein Mikrofasertuch mit war‐ mem Wasser und einem milden Reinigungsmittel. Reinigen Sie die Zubehörteile nicht im Geschirrspüler. Reinigen Sie das Zubehör mit Antihaftbeschichtung nicht mit Scheuermitteln oder scharfkantigen Gegenständen. 102/160

REINIGUNG UND PFLEGE12. FEHLERSUCHE

WARNUNG! Siehe Kapitel Sicherheitshinweise.

12.1 Was zu tun ist, wenn …

In allen Fällen, die nicht in dieser Tabelle aufgeführt sind, wenden Sie sich bitte an einen autorisierten Kundendienst. Das Gerät schaltet sich nicht ein oder heizt nicht auf Störung Prüfen Sie, ob Folgendes zutrifft ... Das Gerät lässt sich nicht einschalten oder be‐ dienen. Das Gerät ist ordnungsgemäß an die Strom‐ versorgung angeschlossen. Das Gerät erwärmt sich nicht. Die ist Abschaltautomatik ausgeschaltet. Das Gerät erwärmt sich nicht. Die Sicherung ist nicht durchgebrannt. Das Gerät erwärmt sich nicht. Die Verriegelung ist nicht verschlossen. Komponenten Störung Prüfen Sie, ob Folgendes zutrifft ... Die Lampe funktioniert nicht. Die Lampe ist durchgebrannt. Wenden Sie sich an einen autorisierten Kundendienst. Das Drehteller-Set macht Geräusche. Es befinden sich Lebensmittelrückstände unter dem Drehteller-Set. Fehlercodes Im Display erscheint … Prüfen Sie, ob Folgendes zutrifft ... 00:00 angezeigt. Es gab einen Stromausfall. Stellen Sie die Uhr‐ zeit ein. 103/160 FEHLERSUCHEFehlercodes Wenn das Display einen Fehlercode anzeigt, der nicht in dieser Tabelle enthalten ist, schalten Sie die Haussicherung aus und wieder ein, um das Gerät neu zu starten. Wenn der Fehlercode erneut angezeigt wird, wenden Sie sich an einen autorisierten Kundendienst.

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ihren Händler oder einen autorisierten Kundendienst. Die vom Kundendienst benötigten Daten finden Sie auf dem Typenschild. Das Typenschild befindet sich am vorderen Rahmen des Garraums des Geräts. Entfernen Sie das Typenschild nicht vom Garraum. Wir empfehlen Ihnen, die Daten hier zu notieren: Modell (MOD.): ......................................... Produktnummer (PNC) ......................................... Seriennummer (S.N.) .........................................

Stellen Sie sicher, dass die Gerätetür geschlossen ist, wenn das Gerät in Betrieb ist. Die Gerätetür darf während des Garvorgangs nicht zu oft geöffnet werden. Halten Sie die Türdichtung sauber und stellen Sie sicher, dass sie sich fest in der richtigen Position befindet. Heizen Sie, wenn möglich, das Gerät vor dem Garvorgang nicht vor. Wenn Sie mehrere Speisen gleichzeitig zubereiten, halten Sie die Unterbrechungen beim Backen so kurz wie möglich. Garen bei ausgeschalteter Backofenbeleuchtung Schalten Sie die Lampe während des Garvorgangs aus. Schalten Sie sie nur ein, wenn Sie sie benötigen.

Schritt 1 Schritt 2 Schritt 3 Schritt 4 Schritt 5 104/160 ENERGIEEFFIZIENZ- Wählen Sie, um die Me‐ nü einzugeben. Wählen Sie die Option aus der Menü Struktur aus und drücken Sie . Wählen Sie die Einstellung. – drücken, um die Einstel‐ lung zu bestäti‐ gen. Stellen Sie den Wert ein und drü‐ cken Sie . Drehen Sie den Knopf für die Ofenfunktionen in die Aus-Position, um Menü zu verlassen. Menü Struktur Koch-Assistent Einstellungen Einstellungen 01 Uhrzeit Ändern 02 Helligkeit 1 - 5 03 Tastentöne 1 - Signalton

04 Lautstärke 1 - 4 05 Uptimer Ein / Aus 06 Backofenbeleuch‐ tung Ein / Aus 07 DEMO Aktivi‐ erungscode:

08 Softwareversion Prüfen 09 Gerät auf Werksein‐ stellungen zurückset‐ zen Ja / Nein

15. INFORMATIONEN ZUR ENTSORGUNG

Ihre Pflichten als Endnutzer 105/160 MENÜSTRUKTURDieses Elektro- bzw. Elektronikgerät ist mit einer durchgestrichenen Abfalltonne auf Rädern gekennzeichnet. Das Gerät darf deshalb nur getrennt vom unsortierten Siedlungsabfall gesammelt und zurückgenommen werden, es darf also nicht in den Hausmüll gegeben werden. Das Gerät kann z. B. bei einer kommunalen Sammelstelle oder ggf. bei einem Vertreiber (siehe zu deren Rücknahmepflichten unten) abgegeben werden. Das gilt auch für alle Bauteile, Unterbaugruppen und Verbrauchsmaterialien des zu entsorgenden Altgeräts. Bevor das Altgerät entsorgt werden darf, müssen alle Altbatterien und Altakkumulatoren vom Altgerät getrennt werden, die nicht vom Altgerät umschlossen sind. Das gleiche gilt für Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können. Der Endnutzer ist zudem selbst dafür verantwortlich, personenbezogene Daten auf dem Altgerät zu löschen. Hinweise zum Recycling Helfen Sie mit, alle Materialien zu recyceln, die mit diesem Symbol gekennzeichnet sind. Entsorgen Sie solche Materialien, insbesondere Verpackungen, nicht im Hausmüll sondern über die bereitgestellten Recyclingbehälter oder die entsprechenden örtlichen Sammelsysteme. Recyceln Sie zum Umwelt- und Gesundheitsschutz auch elektrische und elektronische Geräte. Rücknahmepflichten der Vertreiber in Deutschland Wer auf mindestens 400 m² Verkaufsfläche Elektro- und Elektronikgeräte vertreibt oder sonst geschäftlich an Endnutzer abgibt, ist verpflichtet, bei Abgabe eines neuen Geräts ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen. Das gilt auch für Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Solche Vertreiber müssen zudem auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind (kleine Elektrogeräte), im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf in diesem Fall nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft, kann aber auf drei Altgeräte pro Geräteart beschränkt werden. Ort der Abgabe ist auch der private Haushalt, wenn das neue Elektro- oder Elektronikgerät dorthin geliefert wird; in diesem Fall ist die Abholung des Altgerätes für den Endnutzer kostenlos. Die vorstehenden Pflichten gelten auch für den Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Vertreiber Lager- und Versandflächen für Elektro- und Elektronikgeräte bzw. Gesamtlager- und -versandflächen für Lebensmittel vorhalten, die den oben genannten Verkaufsflächen entsprechen. Die unentgeltliche Abholung von Elektro- und Elektronikgeräten ist dann aber auf Wärmeüberträger (z. B. Kühlschrank), Bildschirme, Monitore und Geräte, die Bildschirme mit einer Oberfläche von mehr als 100 cm² enthalten, und 106/160 MENÜSTRUKTURGeräte beschränkt, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für kleine Elektrogeräte (s.o.), die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen. Rücknahmepflichten von Vertreibern und andere Möglichkeiten der Entsorgung von Elektro- und Elektronikgeräten in der Region Wallonien Vertreiber, die Elektro- und Elektronikgeräte verkaufen, sind verpflichtet, bei der Lieferung von Neugeräten Altgeräte desselben Typs, die im Wesentlichen die gleichen Funktionen wie die Neugeräte erfüllen, kostenlos vom Endverbraucher zurückzunehmen. Dies gilt auch bei der Lieferung von neuen Elektro- und Elektronikgeräten oder beim Fernabsatz. Darüber hinaus ist jeder, der Elektro- und Elektronikgeräte auf einer Verkaufsfläche von mindestens 400 m² verkauft, verpflichtet, Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind (Elektrokleingeräte), im Ladengeschäft oder in unmittelbarer Nähe kostenlos zurückzunehmen; die Rücknahme darf in diesem Fall nicht vom Kauf eines Elektro- oder Elektronikgerätes abhängig gemacht werden. Die Rücknahme von Elektro- und Elektronikgeräten kann auch auf Containerplätzen oder zugelassenen Recyclinghöfen erfolgen. Für weitere Informationen wenden Sie sich bitte an Ihre Gemeindeverwaltung. 107/160 MENÜSTRUKTURVISITE O NOSSO WEBSITE PARA: Obter conselhos de utilização, folhetos, resolução de problemas e informações sobre assistência e reparações: www.zanussi.com/support Sujeito a alterações sem aviso prévio. ÍNDICE
