Caractéristiques Techniques	Compresseur à piston, puissance de 2,5 kW, pression maximale de 8 bars, débit d'air de 220 L/min.
Utilisation	Idéal pour les travaux de bricolage, gonflage de pneus, nettoyage à air comprimé et outils pneumatiques.
Maintenance et Réparation	Vérifier régulièrement le niveau d'huile, remplacer le filtre à air tous les 6 mois, contrôler les joints d'étanchéité.
Sécurité	Utiliser des lunettes de protection, ne pas dépasser la pression maximale, débrancher l'appareil avant toute intervention.
Informations Générales	Poids de 30 kg, dimensions 80 x 40 x 60 cm, garantie de 2 ans, conforme aux normes CE.

FOIRE AUX QUESTIONS - Kit 5 Abac

Comment démarrer le compresseur Abac Kit 5 ?

Pour démarrer le compresseur, branchez-le sur une prise électrique, vérifiez que le réservoir est plein d'huile et que tous les raccords sont correctement fixés. Ensuite, activez l'interrupteur principal.

Que faire si le compresseur ne démarre pas ?

Vérifiez si le compresseur est bien branché et si la prise électrique fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté et que le niveau d'huile est adéquat.

Comment vérifier le niveau d'huile du compresseur ?

Pour vérifier le niveau d'huile, retirez le bouchon de remplissage et utilisez une jauge pour contrôler le niveau. L'huile doit être entre les marques minimum et maximum.

Le compresseur fait un bruit anormal, que dois-je faire ?

Un bruit anormal peut indiquer un problème mécanique. Arrêtez immédiatement le compresseur et vérifiez si des objets étrangers sont coincés dans le moteur. Si le problème persiste, contactez un professionnel.

Comment entretenir le compresseur Abac Kit 5 ?

Un entretien régulier est essentiel. Changez l'huile tous les 100 heures d'utilisation, nettoyez le filtre à air et vérifiez les raccords et les tuyaux pour détecter toute fuite.

Quelle est la pression maximum du compresseur ?

Le compresseur Abac Kit 5 a une pression maximale de 8 bars. Ne dépassez pas cette limite pour éviter d'endommager l'appareil.

Comment savoir si le compresseur est sous pression ?

Le manomètre situé sur le panneau de contrôle vous indiquera la pression actuelle dans le réservoir. Si le compresseur est sous pression, l'aiguille devra se situer entre 0 et 8 bars.

Que faire si le compresseur perd de l'air ?

Vérifiez les joints et les raccords pour détecter d'éventuelles fuites. Si vous trouvez une fuite, remplacez les pièces défectueuses. Si le problème persiste, contactez un professionnel.

Le compresseur ne fournit pas assez d'air, que faire ?

Assurez-vous que le filtre à air n'est pas obstrué et que le tuyau d'air n'est pas plié ou endommagé. Vérifiez également que le régulateur de pression est correctement réglé.

Peut-on utiliser le compresseur à l'extérieur ?

Oui, le compresseur Abac Kit 5 peut être utilisé à l'extérieur, mais il est important de le protéger des intempéries et de l'humidité pour éviter tout dommage.

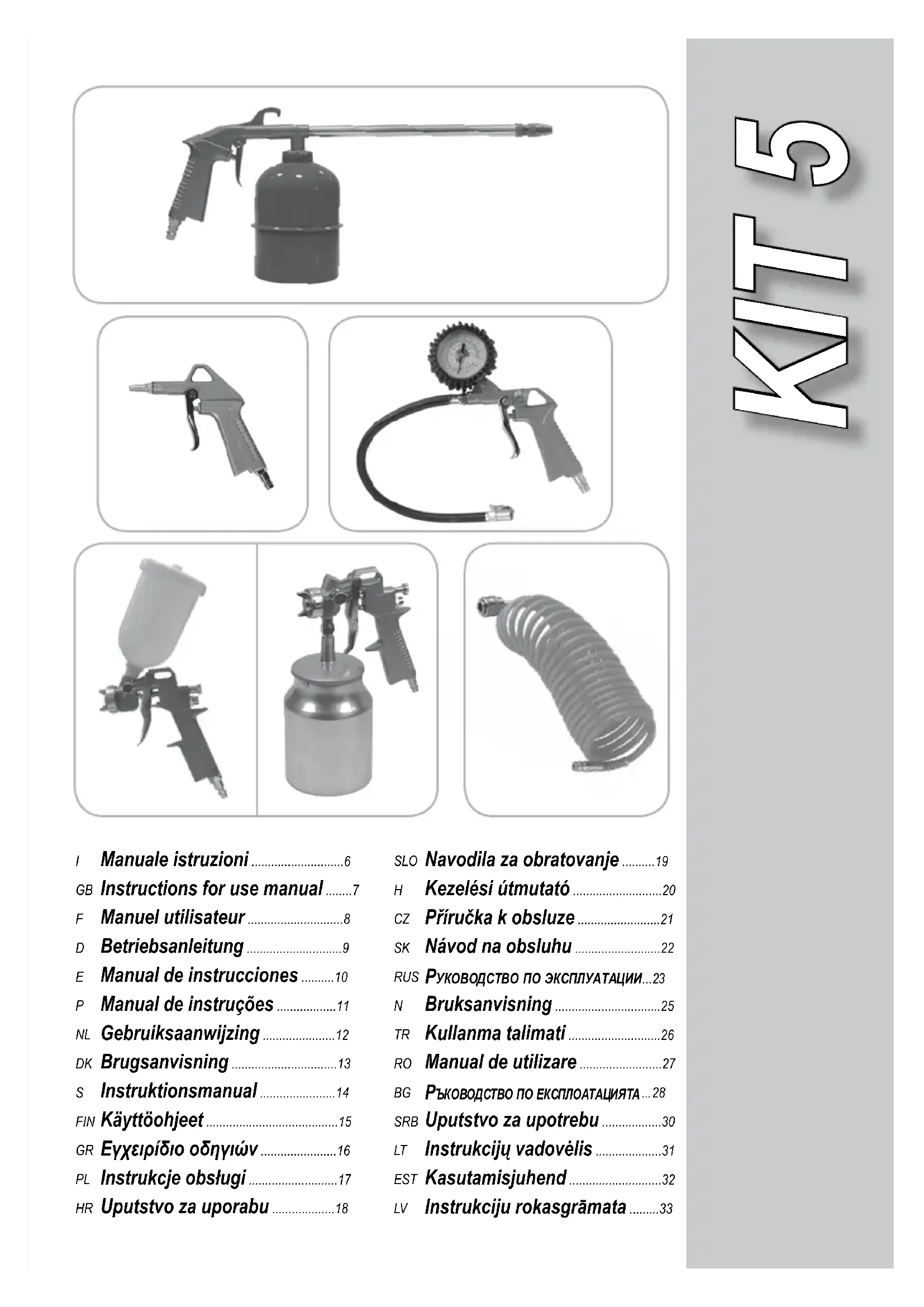

MODE D'EMPLOI Kit 5 Abac

AVERTIssEMENTs GENERAUX Toujours porter des protections individuelles lors de l’utilisation d’accessoires pneumatiques. Veiller à ce que la zone de travail soit dégagée et stationner sur une surface stable. Interdire l’utilisation des accessoires aux personnes inexpérimentées et non soumises à une stricte surveillance. Eloigner les enfants et les animaux de la zone de travail. Toute utilisation inappropriée de l’air comprimé peut provoquer des dommages corporels.

PIsToLET dE LAVAGE PAR PULVéRIsATIoN CARACTERISTIQUES TECHNIQUES Pression maximum d’alimentation: 8 bar MODE D’EMPLOI Remplir le récipient (1), le visser au corps du pistolet (2), puis brancher le tuyau d’alimentation en air comprimé au raccord d’entrée (3). Appuyer sur le levier (4) pour pulvériser le liquide. Agir sur la bague (5) jusqu’à obtenir le jet désiré, puis la bloquer à l’aide de la bague arrière (6). (A – B) AVERTISSEMENTS Toujours utiliser le pistolet en position horizontale afin d’assurer une meilleure aspiration du liquide dans le réservoir. Ne pas pulvériser de substances toxiques sans porter un masque et des lunettes de protection.

PIsToLET dE GoNfLAGE CARACTERISTIQUES TECHNIQUES Pression maximum d’alimentation: 8 bar MODE D’EMPLOI Brancher le tuyau d’alimentation en air comprimé au raccord d’entrée (1) sur le pistolet. Pour exécuter l’opération de gonflage et de contrôle de la pression, engager l’embout (2) dans le clapet du pneumatique, tout en maintenant appuyé le levier (3) situé ledit embout. Une fois celui-ci engagé, relâcher le levier (3). Tout en maintenant le manomètre orienté vers soi-même, lire la valeur de pression. Pour le gonflage, appuyer durant quelques secondes à fond sur le levier (4), puis le relâcher. Répéter cette opération jusqu’à obtenir la pression désirée, indiquée par l’aiguille sur le cadran du manomètre. Pour le dégonflage, relâcher le levier (4) et appuyer sur le bouton (5), jusqu’à obtenir la sortie de l’air. (C – D) AVERTISSEMENTS Ne pas dépasser la pression de gonflage conseillée dans les instructions d’utilisation de l’article à gonfler. Le manomètre ne doit pas subir de chocs ; le cas échéant, il sera nécessaire de vérifier son étalonnage.

PIsToLET dE soUffLAGE CARACTERISTIQUES TECHNIQUES Pression maximum d’alimentation: 8 bar MODE D’EMPLOI Brancher le tuyau d’alimentation en air au raccord d’entrée (1) sur le pistolet. Orienter le gicleur vers la zone ou l’objet à souffler, puis appuyer sur le levier (2). Le débit d’air peut être réglé en modulant la pression exercée sur le levier (2).

AéRoGRAPhE à PEINTURE CARACTERISTIQUES TECHNIQUES Pression d’utilisation conseillée: 3 bar

AEROGRAPHE AVEC RESERVOIR A GRAVITE (4.1) Visser à fond le réservoir (1) sur le corps du pistolet (3). Verser la peinture dans le réservoir (1) et refermer le couvercle (4). S’assurer que le clapet de mise à l’air (5) est ouvert. AEROGRAPHE AVEC RESERVOIR INFERIEUR (4.2) A l’aide d’une clé, visser et fermer solidement le couvercle du réservoir (10) sur le corps du pistolet (3). Remplir de peinture le réservoir (11) et l’engager sur le couvercle (10) ; le fixer en le tournant d’un quart de tour à droite. Brancher le tuyau d’alimentation en air comprimé au raccord d’entrée (6) sur le pistolet et régler la pression (3 bar) depuis le compresseur. Agir sur la bague arrière (7) pour régler la quantité de peinture à pulvériser (serrer la bague si l’on utilise des peintures fluides et la desserrer en cas d’utilisation de peintures plus denses) ainsi que sur la bague latérale (8) pour régler le jet. (E-F / G-H). Orienter la tête percée frontale du gicleur (2) de manière à ce qu’elle soit perpendiculaire à la direction de peinture. Avant d’utiliser l’appareil pour la première fois, s’entraîner sur des surfaces d’essai, afin d’obtenir un réglage et un effet final optimaux. Ne jamais laisser de la peinture dans le réservoir en vue de la réutiliser ultérieurement, sous peine d’endommager irrémédiablement les composants de précision de l’aérographe. Après utilisation, nettoyer soigneusement l’intérieur de l’aérographe. Remplir le réservoir avec du solvant pur et le pulvériser sans polluer l’environnement (diriger le jet vers un chiffon ou une surface absorbante), jusqu’à ce que le jet de solvant ne présente plus de traces de peinture. A l’aide d’un chiffon imbibé de solvant, éliminer les éventuelles taches de peinture présentes sur les surfaces extérieures du pistolet. Pour un nettoyage plus complet, dévisser complètement la bague arrière (7), en veillant à ne pas endommager le ressort intérieur. Dégager complètement l’aiguille du gicleur, puis dévisser la bague avant (9) et retirer la tête percée du gicleur (2). A l’aide d’une clé, dévisser le gicleur et plonger tous les composants dans un récipient remplis de solvant pur, en les y laissant pendant quelques heures. Ensuite, essuyer soigneusement les composants et les reposer, en procédant en sens inverse par rapport à leur dépose. AVERTISSEMENTS Ne pas utiliser le pistolet à peinture dans des locaux fermés et non ventilés. Ne pas utiliser l’aérographe sans porter un masque de protection.

TUyAU sPIRALé CARACTERISTIQUES TECHNIQUES Pression maximum: 8 bar MODE D’EMPLOI DU TUYAU MUNI DE RACCORDS RAPIDES Brancher l’extrémité du tuyau munie du connecteur (1) au compresseur ; brancher l’autre extrémité, munie du connecteur (2), à l’outil pneumatique. Pour engager le connecteur (2) dans l’outil, le pousser à fond jusqu’à obtenir son accrochage. Pour détacher le tuyau, saisir fermement l’outil d’une main et la bague du connecteur (2) de l’autre, puis tirer dans la direction opposée. Si l’opération s’avère difficile, s’assurer que l’air comprimé s’est complètement évacué du tuyau. (I – L) AVERTISSEMENTS Avant de brancher/débrancher un outil ou le tuyau lui-même, s’assurer que le compresseur est hors tension. Eviter d’écraser ou de déformer le tuyau, afin de ne pas le percer.9
