Тип продукта	Воздушный компрессор с набором аксессуаров
Бренд	Abac
Модель	Kit 5
Категория	Компрессор
Максимальное давление	8 бар
Объем ресивера	24 литра
Мощность двигателя	1,5 л.с.
Питание	230 В / 50 Гц
Расход воздуха	200 л/мин
Вес	15 кг
Габариты (Д x Ш x В)	50 x 30 x 50 см
Уровень шума	85 дБ(А)
Основные функции	Накачивание, распыление, обдув, покраска
Включенные аксессуары	Моечный пистолет, пистолет для накачивания с манометром, обдувочный пистолет, краскопульт (гравитационный и нижний бачки), спиральный шланг с быстросъемами
Обслуживание и очистка	Очищайте краскопульт после каждого использования растворителем. Проверяйте воздушные фильтры. Регулярно сливайте конденсат из ресивера.
Безопасность	Используйте средства индивидуальной защиты. Работайте на устойчивой поверхности. Не допускайте детей. Не превышайте рекомендованное давление.
Запасные части и ремонтопригодность	Гарантия 24 месяца. Запчасти доступны у продавца.
Общая информация	Инструкция по эксплуатации доступна для скачивания. Использование для хобби и профессиональное.

Часто задаваемые вопросы - Kit 5 Abac

Как использовать моющий пистолет для распыления?

Наполните емкость, прикрутите ее к корпусу пистолета, подключите воздушный шланг к входному разъему. Нажмите на рычаг для распыления. Отрегулируйте струю передним кольцом и зафиксируйте задним кольцом. Используйте пистолет в горизонтальном положении для лучшего всасывания.

Как накачать шину этим набором?

Подключите воздушный шланг к пистолету для накачивания. Вставьте наконечник в ниппель шины, удерживая рычаг нажатым. Отпустите рычаг, чтобы считать давление. Для накачивания нажмите рычаг накачивания до упора на несколько секунд. Для спуска воздуха нажмите кнопку спуска.

Как настроить давление краскопульта?

Подключите воздушный шланг и установите давление 3 бар на компрессоре. Используйте заднее кольцо для регулировки количества краски, а боковое кольцо для формы струи. Ориентируйте головку сопла перпендикулярно направлению распыления.

Какое максимальное давление выдерживает спиральный шланг?

Спиральный шланг выдерживает максимальное давление 8 бар. Не превышайте это давление, чтобы избежать разрыва.

Как очистить краскопульт после использования?

Слейте краску из бачка и промойте его растворителем. Распыляйте растворитель, пока он не станет чистым. Для полной очистки снимите заднее кольцо, иглу, переднее кольцо и сопло. Замочите все детали в растворителе на несколько часов, затем протрите и соберите.

Что делать, если манометр пистолета для накачивания не работает?

Проверьте, не подвергался ли манометр удару. При неисправности его необходимо откалибровать или заменить. Обратитесь к продавцу для ремонта по гарантии, если применимо.

Могу ли я использовать дополнительные пневмоинструменты с этим компрессором?

Да, компрессор совместим со стандартными пневмоинструментами при условии, что не превышается максимальное давление и расход воздуха компрессора (8 бар, 200 л/мин). Используйте совместимые быстросъемы.

Как обслуживать сам компрессор?

Регулярно сливайте конденсат из ресивера. Проверяйте и чистите воздушный фильтр. Убедитесь, что винты и фитинги затянуты. Следуйте подробным инструкциям в руководстве.

Распространяется ли гарантия на аксессуары набора?

Да, 24-месячная гарантия распространяется на замену деталей и работу для инструмента и его аксессуаров при условии правильного использования и отсутствия разборки устройства. Сохраняйте чек или кассовый чек.

Где я могу найти полную инструкцию по эксплуатации?

Инструкция доступна бесплатно в формате PDF на сайте notice-facile.com. Вы можете скачать её или запросить перевод на другие языки, указав свой адрес электронной почты.

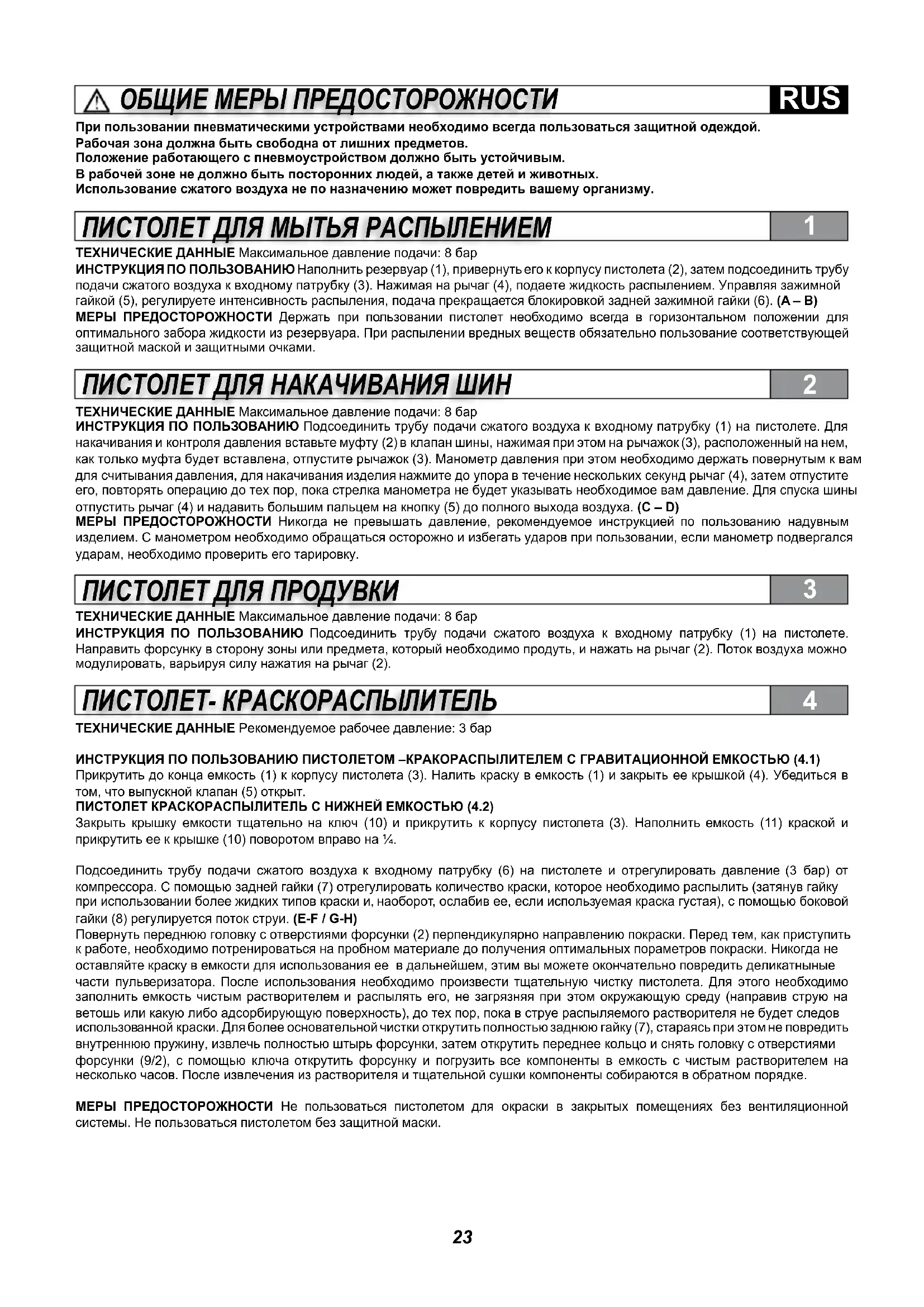

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Kit 5 Abac

RUS Руководство по эксплуатации...23

N Bruksanvisning 25

TR Kullanma talimati 26

RO Manual de utilizare 27

При пользовании пневматическими устройствами необходимо всегда пользоваться защитной одеждой.

Рабочая зона должна быть свободна от лишних предметов.

Положение работающего с пневмоустройством должно быть устойчивым.

В рабочей зоне не должно быть посторонних людей, а также детей и животных.

Использование сжатого воздуха не по назначению может повредить вашему организму.

ПИСТОЛЕТ ДЛЯ МЫТЬЯ РАСПЫЛЕНИЕМ

1

ТЕХНИЧЕСКИЕ ДАННЫЕ Максимальное давление подачи: 8 бар

ИНСТРУКЦИЯ ПО ПОЛЬЗОВАНИЮ Наполнить резервуар (1), привернуть его к корпусу пистолета (2), затем подсоединить трубу подачи сжатого воздуха к входному патрубку (3). Нажимая на рычаг (4), подаете жидкость распылением. Управляя зажимной гайкой (5), регулируете интенсивность распыления, подача прекращается блокировкой задней зажимной гайки (6). (A – B)

МЕРЫ ПРЕДОСТОРОЖНОСТИ Держать при пользовании пистолет необходимо всегда в горизонтальном положении для оптимального забора жидкости из резервуара. При распылении вредных веществ обязательно пользование соответствующей защитной маской и защитными очками.

ПИСТОЛЕТ ДЛЯ НАКАЧИВАНИЯ ШИН

2

ТЕХНИЧЕСКИЕ ДАННЫЕ Максимальное давление подачи: 8 бар

ИНСТРУКЦИЯ ПО ПОЛЬЗОВАНИЮ Подсоединить трубу подачи сжатого воздуха к входному патрубку (1) на пистолете. Для накачивания и контроля давления вставьте муфту (2) в клапан шины, нажимая при этом на рычажок (3), расположенный на нем, как только муфта будет вставлена, отпустите рычажок (3). Манометр давления при этом необходимо держать повернутым к вам для считывания давления, для накачивания изделия нажмите до упора в течение нескольких секунд рычаг (4), затем отпустите его, повторять операцию до тех пор, пока стрелка манометра не будет указывать необходимое вам давление. Для спуска шины отпустить рычаг (4) и надавить большим пальцем на кнопку (5) до полного выхода воздуха. (C – D)

МЕРЫ ПРЕДОСТОРОЖНОСТИ Никогда не превышать давление, рекомендуемое инструкцией по пользованию надувным изделием. С манометром необходимо обращаться осторожно и избегать ударов при пользовании, если манометр подвергался ударам, необходимо проверить его тарировку.

ПИСТОЛЕТ ДЛЯ ПРОДУВКИ

3

ТЕХНИЧЕСКИЕ ДАННЫЕ Максимальное давление подачи: 8 бар

ИНСТРУКЦИЯ ПО ПОЛЬЗОВАНИЮ Подсоединить трубу подачи сжатого воздуха к входному патрубку (1) на пистолете. Направить форсунку в сторону зоны или предмета, который необходимо продуть, и нажать на рычаг (2). Поток воздуха можно модулировать, варьируя силу нажатия на рычаг (2).

ПИСТОЛЕТ- КРАСКОРАСПЫЛИТЕЛЬ

4

ТЕХНИЧЕСКИЕ ДАННЫЕ Рекомендуемое рабочее давление: 3 бар

ИНСТРУКЦИЯ ПО ПОЛЬЗОВАНИЮ ПИСТОЛЕТОМ – КРАКОРАСПЫЛИТЕЛЕМ С ГРАВИТАЦИОННОЙ ЕМКОСТЬЮ (4.1)

Прикрутить до конца емкость (1) к корпусу пистолета (3). Налить краску в емкость (1) и закрыть ее крышкой (4). Убедиться в том, что выпускной клапан (5) открыт.

ПИСТОЛЕТ КРАСКОРАСПЫЛИТЕЛЬ С НИЖНЕЙ ЕМКОСТЬЮ (4.2)

Закрыть крышку емкости тщательно на ключ (10) и прикрутить к корпусу пистолета (3). Наполнить емкость (11) краской и прикрутить ее к крышке (10) поворотом вправо на ¼.

Подсоединить трубу подачи сжатого воздуха к входному патрубку (6) на пистолете и отрегулировать давление (3 бар) от компрессора. С помощью задней гайки (7) отрегулировать количество краски, которое необходимо распылить (затянув гайку при использовании более жидких типов краски и, наоборот, ослабив ее, если используемая краска густая), с помощью боковой гайки (8) регулируется поток струи. (E-F / G-H)

Повернуть переднюю головку с отверстиями форсунки (2) перпендикулярно направлению покраски. Перед тем, как приступить к работе, необходимо потренироваться на пробном материале до получения оптимальных пораметров покраски. Никогда не оставляйте краску в емкости для использования ее в дальнейшем, этим вы можете окончательно повредить деликатные части пульверизатора. После использования необходимо произвести тщательную чистку пистолета. Для этого необходимо заполнить емкость чистым растворителем и распылять его, не загрязняя при этом окружающую среду (направив струю на ветошь или какую либо адсорбирующую поверхность), до тех пор, пока в струе распыляемого растворителя не будет следов использованной краски. Для более основательной чистки откруть полностью заднюю гайку (7), стараясь при этом не повредить внутреннюю пружину, извлечь полностью штырь форсунки, затем открутьить переднее кольцо и снять головку с отверстиями форсунки (9/2), с помощью ключа открутьить форсунку и погрузить все компоненты в емкость с чистым растворителем на несколько часов. После извлечения из растворителя и тщательной сушки компоненты собираются в обратном порядке.

МЕРЫ ПРЕДОСТОРОЖНОСТИ Не пользоваться пистолетом для окраски в закрытых помещениях без вентиляционной системы. Не пользоваться пистолетом без защитной маски.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Максимальное давление 8 бар.

ИНСТРУКЦИЯ ПО ПОЛЬЗОВАНИЮ ТРУБОЙ С БЫСТРО – ВВЕРТЫВАЕМЫМИ ПАТРУБКАМИ

Подсоединить к компрессору конец трубы с соединительным зажимом (1), подсоединить другой конец с зажимом (2) к пневматическому устройству. Для того, чтобы вставить зажим (2) в устройство, необходимо нажать на него до конца до тех пор, пока не произойдет сцепление. Для отсоединения трубы возьмите прочно в левую руку устройство и гайку зажима (2) и потяните правой рукой в противоположную сторону. Если эта операция покажется трудно исполнимой, проверьте спущен ли до конца весь сжатый воздух. (I – L)

МЕРЫ ПРЕДОСТОРОЖНОСТИ Перед тем, как соединить или отсоединить устройство или трубу, убедитесь в том, что компрессор отключен.

ПИСТОЛЕТ –ИЗПАРИТЕЛ ЗА МИЕНЕ

1

ПИСТОЛЕТ ЗА ПРОДУХВАНЕ

3

ИНСТРУКЦИИ ЗА УПОТРЕБА

ИНСТРУКЦИИ ЗА УПОТРЕБАТА НА ТРЪБА С БЪРЗОДЕЙСТВАЩИ СЪЕДИНИТЕЛИ

Гарантия не предусматривается в случае ущерб, относящиеся к нормальному износу, к перезагрузке, или к обработке и несоответствующему использованию инструмента. Для того, чтобы указанную гарантию действительную, необходимо передать неразобранный инструмент Вашему розичному торгову.

Гарантия, относится к измененными деталями и рабочей силе за период 24 месяцев начиная с датой приобретения (контроль через счет или фискальный чек). Какие-либо дефекты могут быть устранены при замене инструмента или выполная необходимые ремонтные работы.
