VSSHP270DV2A - Pompe Jandy - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à vitesse variable pour piscine
Marque	JANDY
Modèle	VSSHP270DV2A
Catégorie	Pompe
Moteur	ECM à vitesse variable, TEFC à dégagement nul
Plage de vitesse	600 à 3450 tr/min
Tension d'alimentation	115 VCA / 230 VCA (double tension)
Puissance maximale	2370 W (230 V) / 675 W (115 V)
Intensité maximale	10,5 A (230 V) / 16,0 A (115 V)
Poids	25 kg (55 lb)
Dimensions (L x l x H)	30 1/8" x 15 1/4" x 14" (765 x 387 x 356 mm)
Taille des raccords	Aspiration et refoulement : 2" (51 mm)
Panier crépine	Oui, avec couvercle transparent, nettoyage hebdomadaire recommandé
Fonctions principales	Vitesse variable, amorçage automatique, 2 relais auxiliaires intégrés, communication RS-485
Protection moteur	Refroidissement par ventilateur fermé (TEFC), dégagement nul à l'arrière
Sécurité électrique	Disjoncteur de fuite à la terre (DDFT/GFCI) obligatoire, mise à la terre
Sécurité aspiration	Nécessite au moins 2 prises d'aspiration conformes ANSI/ASME A112.19.8
Installation	Par un professionnel qualifié, à l'air libre, à plus de 5 pi (152 cm) du bord de la piscine
Entretien hivernal	Vidanger l'eau, retirer les bouchons de vidange, entreposer à l'abri du gel
Pièces détachées courantes	Joint torique du couvercle, panier, bouchons de vidange, ensemble d'étanchéité
Homologations	ETL conforme à UL 1081, certifié CSA C22.2 n°108
Utilisation	Piscines permanentes, spas et cuves thermales (si indiqué)

FOIRE AUX QUESTIONS - VSSHP270DV2A Jandy

Comment amorcer la pompe VSSHP270DV2A ?

Pour amorcer la pompe, assurez-vous que le couvercle est bien verrouillé et que toutes les vannes sont ouvertes. Ouvrez la soupape de décharge d'air du filtre. Si la pompe est au-dessus du niveau de l'eau, retirez le couvercle, remplissez le panier d'eau, puis refermez. Mettez sous tension : la pompe s'amorce automatiquement à 2750 tr/min. Lorsque l'eau sort de la soupape, fermez-la. La pompe peut mettre jusqu'à 15 minutes à s'amorcer à 3 mètres au-dessus de l'eau.

Quelle tension d'alimentation est requise pour cette pompe ?

La pompe VSSHP270DV2A fonctionne en double tension : 115 VCA ou 230 VCA. La tension doit correspondre à celle de votre installation et se situer dans une plage de +/-10 % de la valeur indiquée sur la plaque signalétique. Un circuit dédié avec disjoncteur DDFT est obligatoire.

Comment nettoyer le panier crépine de la pompe ?

Coupez l'alimentation électrique. Si la pompe est sous le niveau de l'eau, fermez les vannes d'isolement. Tournez l'anneau de blocage en sens antihoraire jusqu'à aligner le repère 'START' avec les ports, puis retirez le couvercle. Sortez le panier, videz les débris et rincez-le au jet d'eau. Remettez le panier en alignant l'ouverture avec le tuyau d'aspiration. Nettoyez le joint torique et replacez le couvercle. Serrez à la main seulement.

Comment préparer la pompe pour l'hiver ?

Vidangez complètement l'eau de la pompe, de l'équipement et de la tuyauterie. Retirez les deux bouchons de vidange (rangez-les en lieu sûr). Gardez le moteur couvert et au sec, mais n'utilisez pas de plastique (risque de condensation). Si possible, débranchez et rangez la pompe à l'intérieur. Ne jamais utiliser d'antigel toxique ; seul le propylène glycol est autorisé.

Que faire si le moteur ne démarre pas ou si le contrôleur ne le détecte pas ?

Vérifiez d'abord que le disjoncteur est enclenché et que la tension est présente (dans les 10% de la plaque signalétique). Contrôlez le câblage RS-485 : les couleurs des fils doivent être rouge, noir, jaune, vert pour les broches 1 à 4. Vérifiez les commutateurs DIP : pour une pompe unique, les deux commutateurs (3 et 4) doivent être en position OFF. Si le problème persiste, effectuez un test en court-circuitant les broches 1-3 et 2-4 avec un fil 22 AWG : le moteur doit tourner à 2600 tr/min. Sinon, contactez le support technique Zodiac au 800-822-7933.

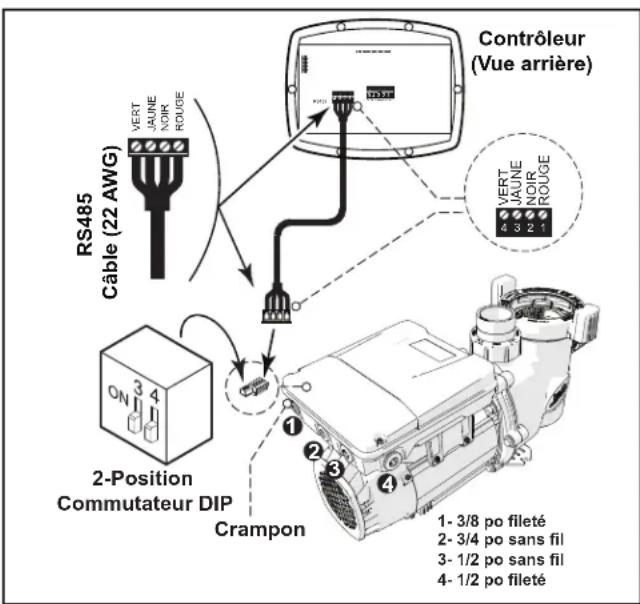

Puis-je connecter la pompe à un système d'automatisation Zodiac ?

Oui, la pompe est compatible avec tous les contrôleurs Jandy et les systèmes d'automatisation Zodiac via une liaison RS-485 à 4 fils. Suivez le schéma de câblage : rouge (broche 1), noir (2), jaune (3), vert (4). Si plusieurs pompes sont utilisées, réglez les commutateurs DIP 3 et 4 pour attribuer une adresse unique (voir tableau 3 du manuel). Le moteur alimente le contrôleur via la ligne RS-485.

Quelles sont les consignes de sécurité les plus importantes ?

Risque d'électrocution : installez un disjoncteur DDFT et confiez le câblage à un électricien qualifié. Risque d'aspiration : la pompe doit être connectée à au moins deux prises d'aspiration conformes à la norme ANSI/ASME A112.19.8. Ne faites jamais fonctionner la pompe à sec. Ne testez pas la pression au-delà de 2,41 bar (35 PSI). Ne laissez pas les enfants utiliser la pompe. Respectez tous les codes locaux et le NEC.

Comment installer correctement la pompe VSSHP270DV2A ?

Placez la pompe sur une base solide et plane, à moins de 30 cm au-dessus du niveau d'eau et à plus de 152 cm du bord de la piscine (3 m au Canada). Prévoyez un dégagement d'au moins 30 cm au-dessus pour retirer le panier. Utilisez des tuyaux de 2 pouces minimum, limitez les coudes à 90°. Installez un clapet anti-retour si nécessaire. Raccordez l'alimentation via un circuit dédié avec disjoncteur DDFT. Effectuez un test de pression à 35 PSI maximum avec le joint torique bleu spécial (pour VSSHP).

Quelle est la puissance maximale de la pompe en fonctionnement ?

La puissance maximale absorbée est de 2370 W en 230 V et de 675 W en 115 V. L'intensité correspondante est de 10,5 A (230 V) et 16,0 A (115 V). La puissance varie selon la vitesse sélectionnée (de 600 à 3450 tr/min). Consultez les courbes de performance du manuel pour le débit et la hauteur manométrique.

Comment tester le disjoncteur DDFT ?

Le disjoncteur DDFT (GFCI) doit être testé régulièrement. Appuyez sur le bouton « Test » : le disjoncteur doit couper l'alimentation. Ensuite, appuyez sur le bouton « Reset » : l'alimentation doit être rétablie. Si le disjoncteur ne fonctionne pas correctement, il est défectueux. Si le DDFT se déclenche sans avoir pressé Test, cela indique un courant de fuite : ne pas utiliser la pompe et faire intervenir un technicien qualifié.

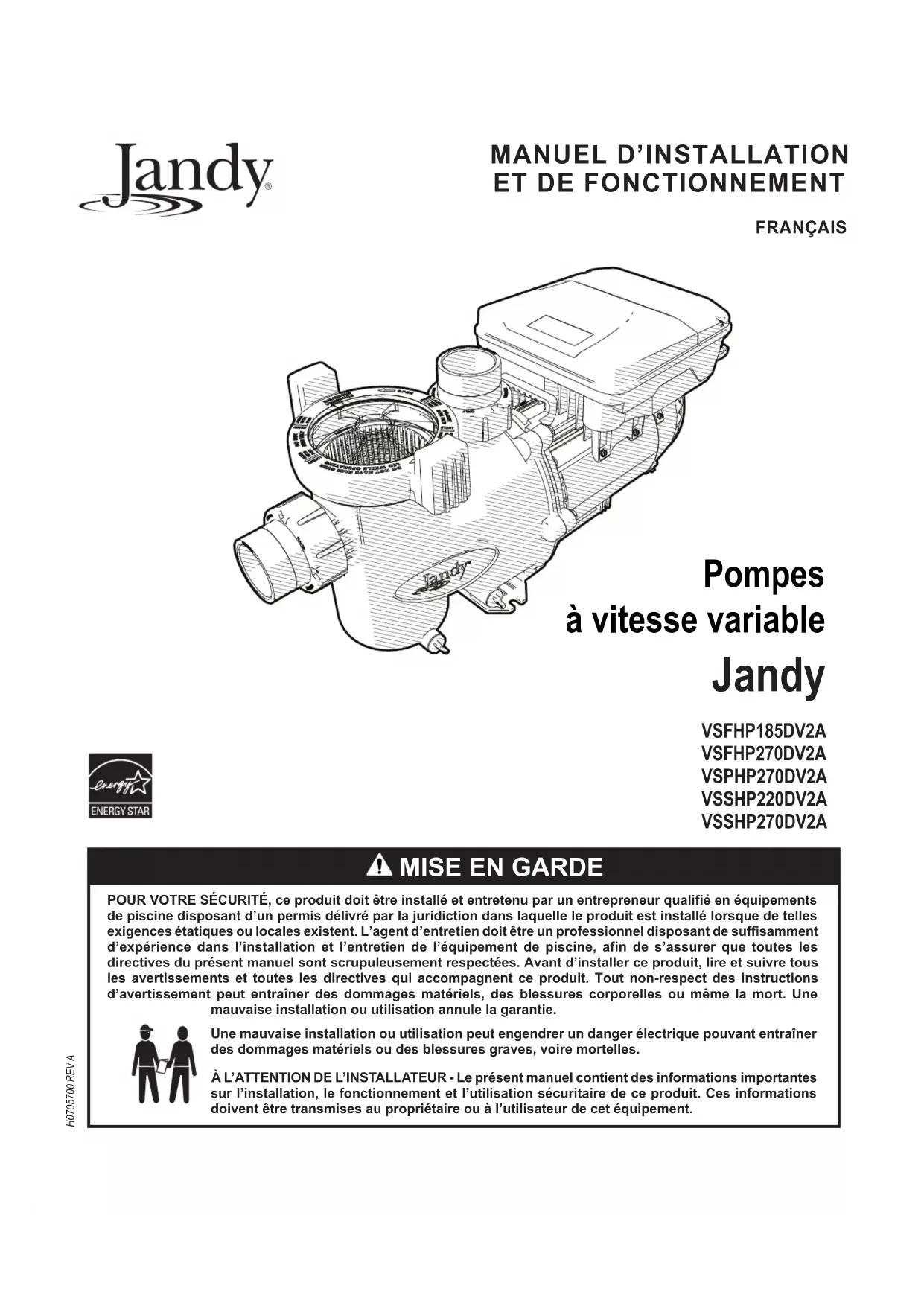

MODE D'EMPLOI VSSHP270DV2A Jandy

Po à vitesse va

Pompes à vitesse variable jandy

VSFHP185DV2A

VSFHP270DV2A

VSPHP270DV2A

VSSHP220DV2A

VSSHP270DV2A

Mise en GARDE

POUR VOTRE SÉCURITÉ, ce produit doit être installé et entretenu par un entrepreneur qualifié en équipements de piscine disposant d'un permis délivré par la juridiction dans laquelle le produit est installé lorsque de telles exigences étatiques ou locales existent. L'agent d'entretien doit être un professionnel disposant de suffisamment d'expérience dans l'installation et l'entretien de l'équipement de piscine, afin de s'assurer que toutes les directives du présent manuel sont scrupuleusement respectées. Avant d'installer ce produit, lire et suivre tous les avertissements et toutes les directives qui accompagnent ce produit. Tout non-respect des instructions d'avertissement peut entraîner des dommages matériels, des blessures corporelles ou même la mort. Une mauvaise installation ou utilisation annule la garantie.

Une mauvaise installation ou utilisation peut engendrer un danger électrique pouvant entraîner des dommages matériels ou des blessures graves, voire mortelles.

À L'ATTENTION DE L'INSTALLATEUR - Le présent manuel contient des informations importantes sur l'installation, le fonctionnement et l'utilisation sécuritaire de ce produit. Ces informations doivent être transmises au propriétaire ou à l'utilisateur de cet équipement.

Section 1. consignes de sécurité importantes....31

1.1 Consignes générales de sécurité.... 31 1.2 Directives pour la prévention de l'effet ventouse d'une pompe de piscine. 33

Section 2. description générale....34

2.1 Introduction.... 34 2.2 Dimensions du produit.... 34 2.3 Spécifications du produit.... 35 2.4 Contenu du produit.... 35

Section 3. information sur l'installation..... 37

3.1 Moteur TEFC à dégagement nul....37 3.2 Tuyauterie....37 3.3 Installation électrique....39 3.4 Réglages du commutateur DIP pour pompe....42 3.5 Fonctionnement de relais auxiliaire....42 3.6 Effectuer un test de pression....44

Section 4. fonctionnement......45

4.1 Mise en route....45

Section 5. service et entretien.... 46

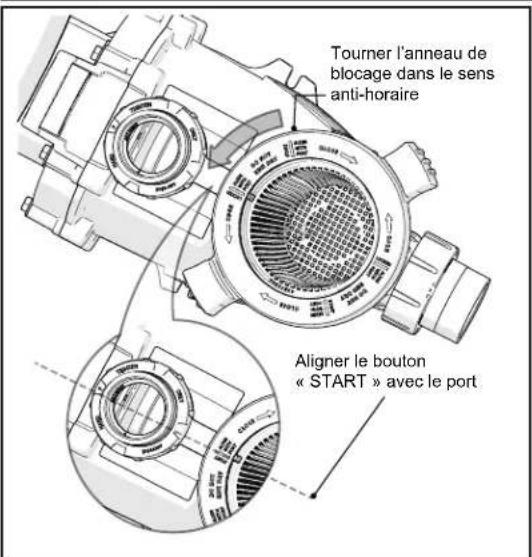

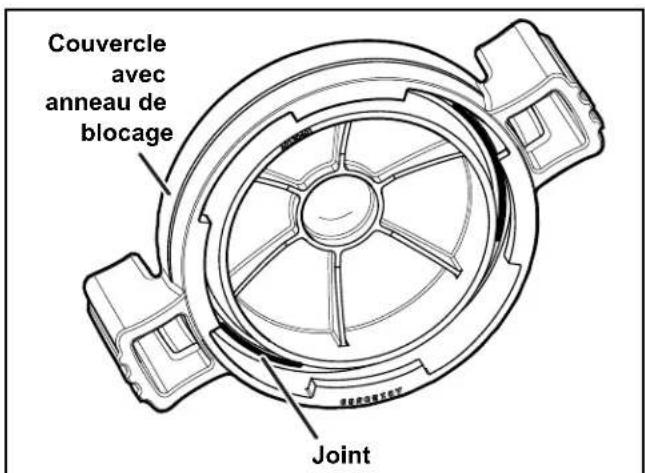

5.1 Retirer le couvercle de la pompe.... 46 5.2 Préparation de la pompe pour l'hiver.... 47

Section 6. dépannage et réparation

6.1 Entretien par un technicien....49

Section 7. spécifications du produit et données techniques....50

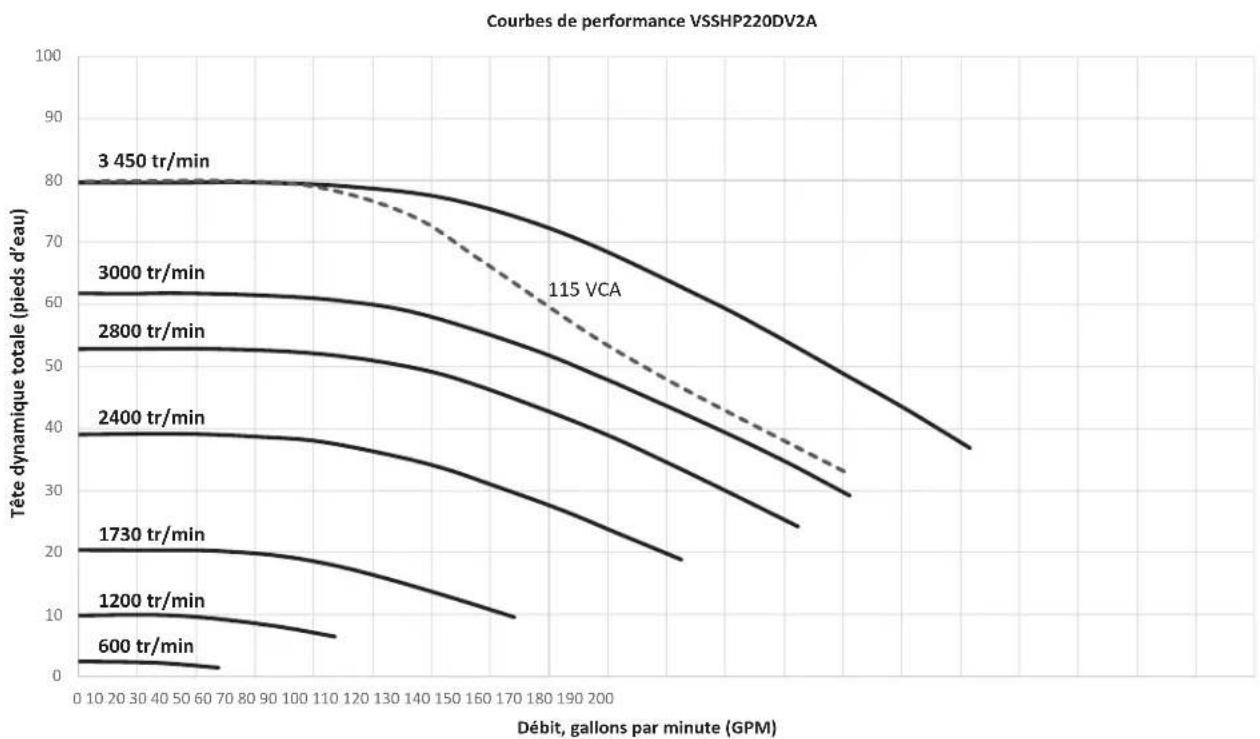

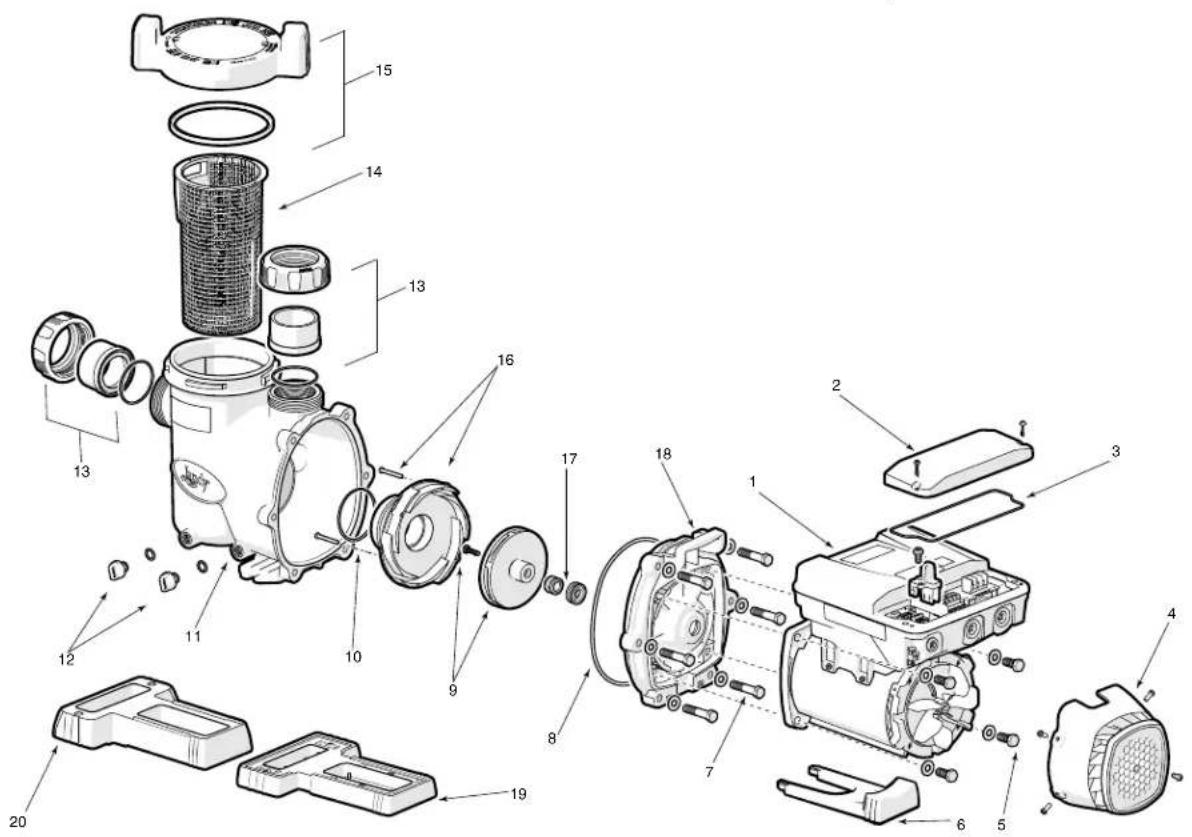

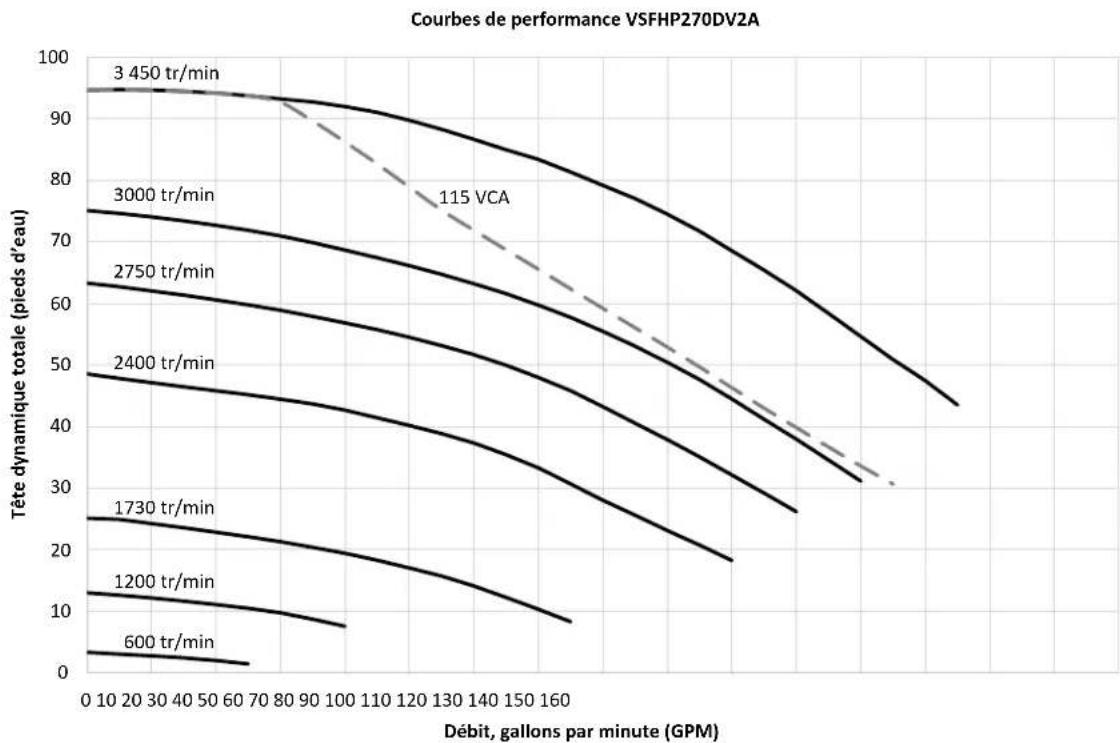

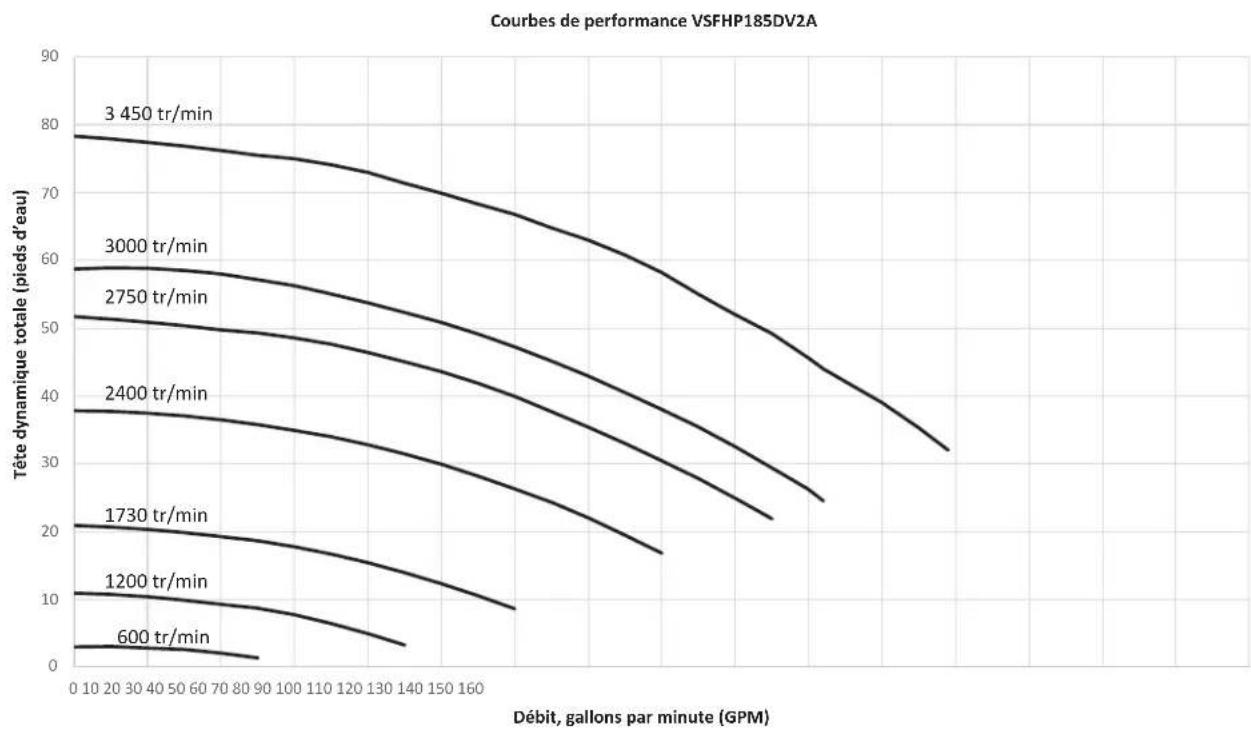

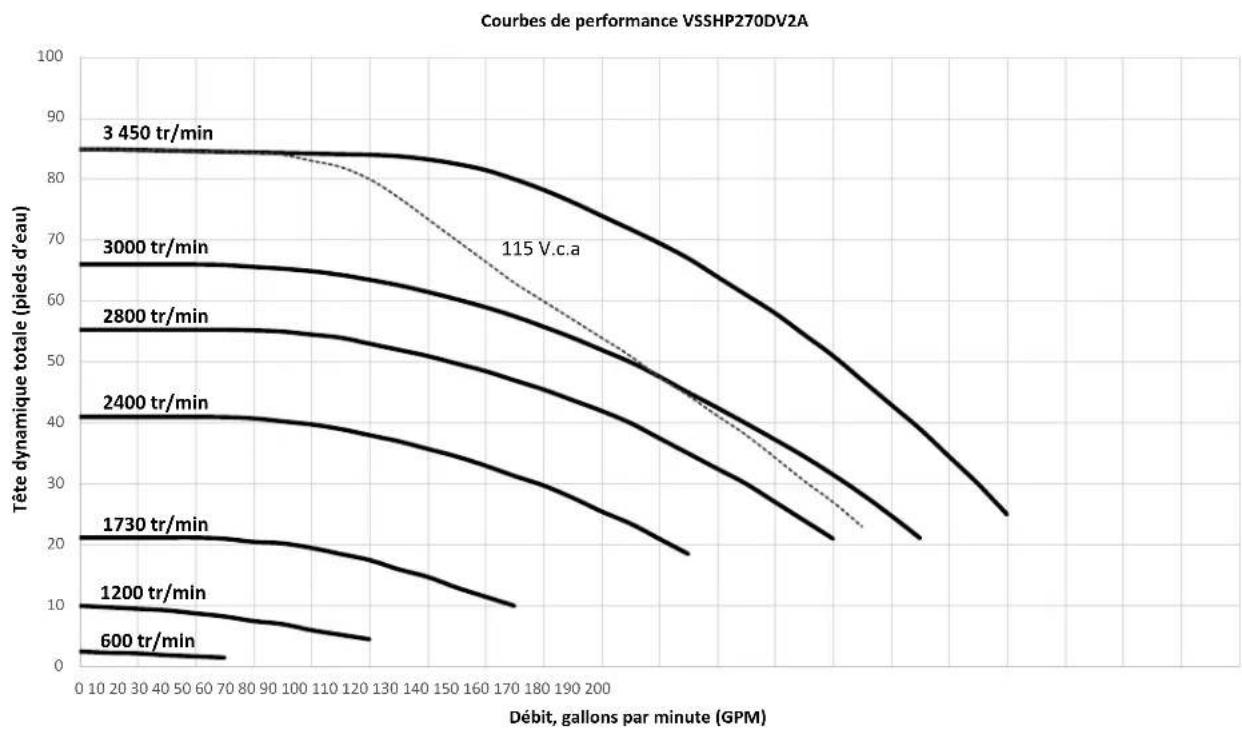

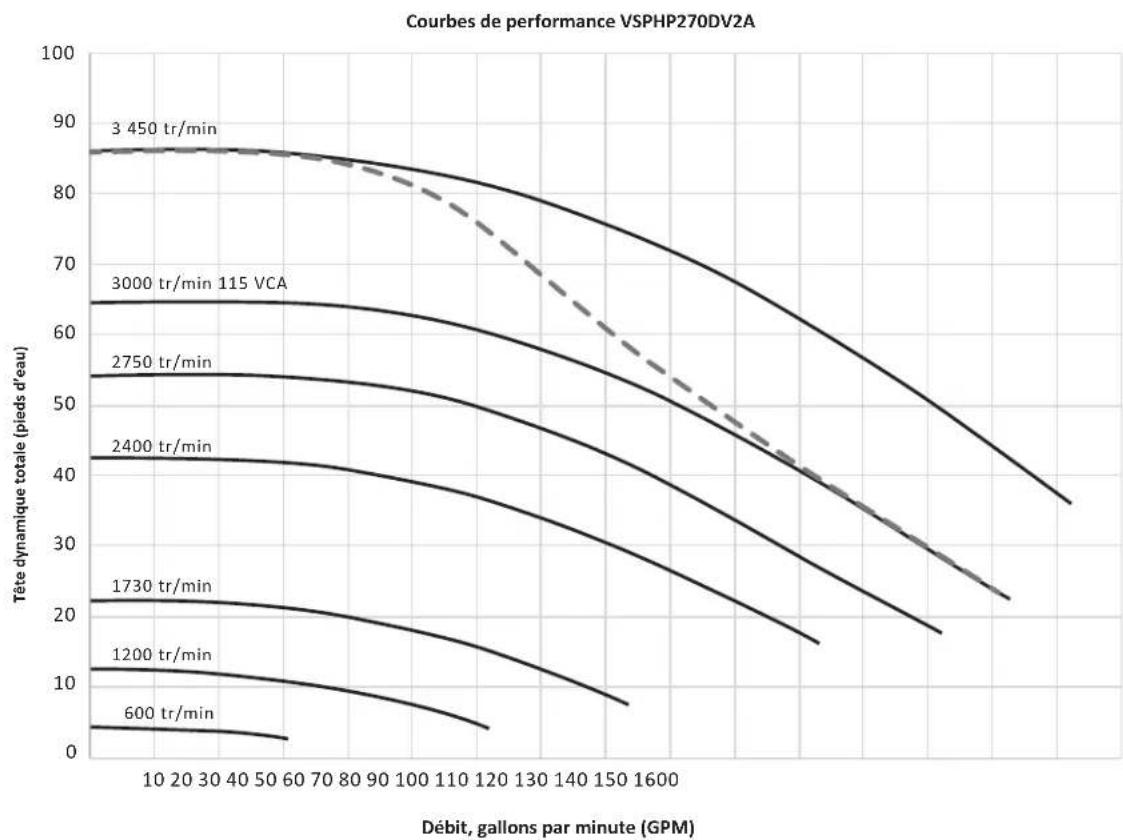

7.1 Vues éclatées....50 7.2 Courbes de performance....51

Enregistrement des informations relatives à l'équipement

DATE DE L'INSTALLATION

COORDONNÉES DE L'INSTALLATEUR

PREMIÈRE LECTURE DU MANOMÈTRE DE PRESSION (AVEC FILTRE TRANSPARENT)

MODÈLE DE POMPE

PUISSANCE

REMARQUES :

1.1 Consignes générales de sécurité

Tout travail en lien avec l'électricité doit être effectué par un électricien qualifié, et se conformer aux codes locaux, provinciaux et nationaux. Lors de l'installation et de l'utilisation de cet équipement électrique, les consignes de sécurité élémentaires doivent toujours être respectées, notamment les mises en garde suivantes :

Avertissement

RISQUE D'EFFET VENTOUSE QUI, S'IL N'EST PAS ÉVITÉ, PEUT CAUSER DES BLESSURES GRAVES, VOIRE MORTELLES. Ne pas bloquer l'aspiration de la pompe, ce qui pourrait causer des blessures graves, voire mortelles. Ne pas utiliser cette pompe pour les pataugeoires, les piscines peu profondes ou les spas disposant de drains au fond, à moins que la pompe ne soit connectée à au moins deux (2) prises d'aspiration fonctionnelles. Les ensembles de prise d'aspiration (drain) et leurs couvercles doivent être certifiés selon la dernière édition publiée de ANSI®/ASME® A112.19.8, ou sa norme ayant droit, ANSI/APSP-16.

Avertissement

Pour réduire les risques de blessures, ne pas laisser les enfants utiliser ce produit.

Avertissement

Pour réduire les risques de dommages matériels ou de blessures, ne pas tenter de modifier la position de la valve du lavage à contre-courant (port multiple, glisser ou débit plein) lorsque la pompe fonctionne.

Avertissement

Les pompes Jandy sont alimentées par un moteur électrique haute tension et doivent être installées par un électricien agréé ou qualifié ou un technicien d'entretien des piscines.

Avertissement

En raison du risque potentiel d'incendie, d'électrocution ou de blessures corporelles, les pompes Jandy doivent être installées conformément au National Electrical Code® (NEC®), aux codes électriques et de sécurité locaux, ainsi que conformément à la loi Occupational Safety and Health Act (OSHA). Il est possible de commander des copies du NEC auprès de la National Fire Protection Association, 1 Batterymarch Park, Quincy, MA 02169, États-Unis, ou de votre agence d'inspection du gouvernement.

Avertissement

RISQUE DE DÉCHARGE ÉLECTRIQUE, D'INCENDIE, DE BLESSURES OU DE MORT. (Pour toutes les unités installées en permanence et destinées à être utilisées sur des circuits de dérivation monophasés de 15 ou 20 A, 120 à 240 V). Raccorder uniquement à un circuit de dérivation qui est protégé par un disjoncteur de fuite à la terre (DDFT) pour le personnel. Veuillez contacter un électricien qualifié si vous ne pouvez pas vérifier que le circuit est équipé d'un différentiel ou non. Un tel DDFT doit être fourni par l'installateur et faire l'objet d'essais régulièrement. Pour tester le différentiel, appuyer sur le bouton de test. Le différentiel doit couper l'alimentation. Appuyer sur le bouton de remise en route. L'alimentation doit être rétablie. Si le différentiel ne fonctionne pas comme indiqué, c'est qu'il est défectueux. Si le différentiel coupe l'alimentation de la pompe sans que le bouton de test ait été enfoncé, cela indique la présence d'un courant de terre, signifiant un risque de décharge électrique. Ne pas utiliser l'appareil. Débrancher l'appareil et faire corriger le problème par un représentant de service qualifié avant toute utilisation.

Avertissement

Un équipement mal installé peut faire défaut, causant de graves blessures ou dommages matériels.

Avertissement

• Ne pas raccorder le système à un réseau municipal d'approvisionnement en eau non régulé ni à aucune autre source externe d'eau sous pression produisant des pressions supérieures à 2,41 BAR (35 PSI).
• La présence d'air coincé dans le système peut faire sauter le couvercle du filtre et entraîner la mort, de graves blessures corporelles ou des dommages matériels. Veiller à ce que tout l'air ait quitté le système avant d'utiliser l'équipement.

Avertissement

Pour réduire le risque de blessures graves ou de décès, le filtre et/ou la pompe ne doit pas être soumis à un test de mise sous pression de la tuyauterie.

Les codes locaux peuvent exiger l'application d'un test de mise sous pression au niveau de la tuyauterie de la piscine. Généralement, ces exigences ne sont pas conçues pour être appliquées à l'équipement de piscine, comme les filtres ou les pompes.

L'équipement de piscine Zodiac® est soumis à des tests de mise sous pression en usine.

Toutefois, si cet AVERTISSEMENT ne peut pas être respecté et que le test de mise sous pression du système de tuyauterie doit inclure le filtre et/ou la pompe, S'ASSURER DE RESPECTER LES CONSIGNES DE SÉCURITÉ SUIVANTES :

• Vérifier les serre-joints, les boulons, les couvercles, les anneaux de blocage et les accessoires du système pour s'assurer qu'ils sont correctement installés et fixés solidement avant d'effectuer un test.
• LIBÉRER TOUT L'AIR présent dans le système avant de procéder aux tests.
• La pression de l'eau pendant le test NE DOIT PAS DÉPASSER 2,41 BAR (35 PSI).
• La température de l'eau pendant le test NE DOIT PAS DÉPASSER 38 °C (100 °F).
• Limiter la durée du test à 24 heures. Après le test, vérifier visuellement le système pour s'assurer qu'il est prêt à fonctionner.

AVIS: ces paramètres s'appliquent à l'équipement Zodiac uniquement. Pour les équipements autres que Zodiac, consulter le fabricant de l'équipement.

Avertissement

Les déversements de produits chimiques et les émanations peuvent affaiblir l'équipement de piscine/spa. La corrosion peut provoquer la panne des filtres et d'autres équipements, entraînant ainsi de graves blessures ou des dommages matériels. Ne pas ranger les produits chimiques à proximité de votre équipement.

Mise en GARDE

Ne pas démarrer la pompe à sec! Le fait de laisser fonctionner la pompe « à sec » pendant un certain temps causera de graves dommages et annulera la garantie.

Mise en GARDE

Cette pompe est conçue pour être utilisée avec des piscines permanentes et peut aussi être utilisée dans les cuves thermales et les spas, si indiqué. Ne pas utiliser avec des piscines pouvant être entreposées. Une piscine permanente est construite dans le sol, sur le sol ou dans un bâtiment, de telle manière qu'elle ne puisse pas être facilement démontée et rangée. Une piscine pouvant être rangée est construite pour qu'elle puisse être démontée facilement aux fins d'entreposage, puis remontée à son état initial.

Mise en GARDE

Ne pas installer dans une enceinte extérieure ou sous les bords d'une cuve thermale. Celle-ci nécessite une ventilation adéquate pour maintenir une température ambiante inférieure à la température ambiante maximale figurant sur la plaque signalétique du moteur.

Mise en GARDE

Afin d’éviter une défaillance prématurée ou des dommages au moteur de la pompe, protégez-la de l’exposition directe à l’eau provenant des sprinklers, du ruissellement des toits et du drainage, etc. Le non-respect de cette consigne peut entraîner une défaillance de la pompe et annulera également la garantie.

Avertissement

RISQUE D'ASPIRATION. Peut causer une blessure grave voire la mort. Ne pas utiliser cette pompe pour les pataugeoires, les piscines peu profondes ou les spas disposant de drains au fond, à moins que la pompe ne soit connectée à au moins deux (2) prises d'aspiration fonctionnelles.

Avertissement

L'aspiration générée par la pompe est dangereuse et peut coincer et noyer ou éventrer les baigneurs. Ne pas utiliser ni faire fonctionner des piscines, spas ou cuves thermales si le couvercle de la prise d'aspiration est manquant, brisé ou desserré. Les directives suivantes fournissent de l'information sur l'installation de la pompe qui minimise les risques de blessures chez les utilisateurs de piscines, de spas ou de cuves thermales :

Protection contre le piégeage : le système d'aspiration de la pompe doit protéger contre les risques de piégeage par aspiration.

Couvercles de prise d'aspiration : toutes les prises d'aspiration doivent être correctement installées, avec les couvercles vissés en place. Tous les couvercles de prise d'aspiration (drain) doivent être correctement entretenus. Ils doivent être remplacés s'ils sont fissurés, brisés ou manquants. Les couvercles doivent être certifiés selon la dernière édition publiée de ANSI®/ASME®A112.19.8, ou sa norme ayant droit, ANSI/APSP-16. La piscine doit être fermée et les baigneurs ne doivent pas pouvoir entrer dans la piscine jusqu'à ce que toutes fissures, tous bris ou couvercles de drain manquants soient remplacés.

Nombre de prises d'aspiration par pompe : fournir au moins deux (2) prises d'aspiration hydrauliquement équilibrées avec les couvercles, comme prises d'aspiration pour chaque conduite d'aspiration de pompe. Les centres des prises d'aspiration sur n'importe quelle conduite d'aspiration doivent être à au moins 90 cm (3 pi) de distance, centre à centre. Reportez-vous à la Figure 1.

Le système doit être construit pour inclure au moins deux (2) prises d'aspiration (drains) raccordées à la pompe lorsqu'elle fonctionne. Cependant, si deux (2) prises d'aspiration deviennent une seule conduite d'aspiration, celle-ci peut être dotée d'une valve qui arrête les deux prises d'aspiration de la pompe. Le système sera construit de manière à ne pas permettre un verrouillage séparé ou indépendant, ni l'isolation de chaque drain. Reportez-vous à la Figure 1.

D'autres pompes peuvent être raccordées à une seule conduite d'aspiration tant que les exigences ci-dessus sont respectées.

Vélocité de l'eau : la vélocité maximale de l'eau dans l'ensemble de prise d'aspiration et de son couvercle pour n'importe quelle prise d'aspiration ne doit pas dépasser le débit de conception maximal de l'ensemble de la prise d'aspiration et de son couvercle. L'ensemble de la prise d'aspiration (drain) et son couvercle doivent être conformes à la dernière version de ANSI®/ASME® A112.19.8, la norme pour les raccords d'aspiration à utiliser dans les piscines, pataugeoires, spas, cuves thermiques ou son ayant droit, ANSI/ASME APSP-16.

Essais et certification : Les couvercles de prise d'aspiration doivent être testés par un laboratoire d'essais reconnu à l'échelle nationale et se conformer à la dernière édition publiée de ANSI/ASME A112.19.8 ou sa norme ayant droit, ANSI/APSP-16, la norme pour Raccords d'aspiration à utiliser dans les piscines, pataugeoires, spas et cuves thermales.

Raccords : les raccords limitent le débit; pour une meilleure efficacité, utiliser le moins de raccords possibles (mais au moins deux (2) prises d'aspiration).

Éviter les raccords qui pourraient piéger de l'air.

Les raccords d'aspiration pour piscine doivent se conformer aux normes de l'International Association of Plumbing and Mechanical Officials (IAPMO).

2.1 Introduction

Les pompes à vitesse variable de la Série® fonctionnent de 600 à 3450 tr/min. Cela vous permet de sélectionner la vitesse la plus appropriée pour votre application. Les pompes sont compatibles avec tous les contrôleurs Jandy et les systèmes d'automatisation Zodiac®. La pompe est entraînée par un ECM (moteur à commutation électronique) à vitesses variables directement fixé au rotor de la pompe. Le moteur fait tourner le rotor qui force l'eau à circuler à travers la pompe. La vitesse du moteur variant, le débit à travers la pompe est également varié. Le débit ajustable permet l'optimisation du débit de l'eau pendant les exigences variées du cycle de la pompe. Pour cette raison, l'efficacité énergétique de la pompe est maximisée, entraînant des économies pour le propriétaire de la piscine tout en contribuant à la sauvegarde de l'environnement.

Ce manuel contient des informations pour l'installation, le fonctionnement et l'entretien adéquats des pompes à vitesses variables de la Série Jandy. Les procédures indiquées dans ce manuel doivent être suivies avec précision. Pour obtenir des copies de ce manuel, visitez www.zodiacpoolsystems.com.

2.2 Dimensions du produit

REMARQUE Lors de l'installation d'une pompe, laisser un dégagement d’au moins 30 cm (2 pi) au-dessus de la pompe pour le retrait du panier crépine.

Trous de boulon, centre à centre Du bord avant du raccord au centre des trous de boulon

N° de modèle	A Dimensions	B Dimensions	C Dimensions	D Dimensions	E Dimensions	F Dimensions	G Dimensions
VSFHP185DV2A 10 po 6 1/2 po	7 3/4 po 12 3/4	po 24 1/2 po 9	1/2 po 9 1/8 po
VSFHP270DV2A 10 po 6 1/2 po	7 3/4 po 12 3/4	po 24 1/2 po 9	1/2 po 9 1/8 po
VSPHP270DV2A 9 1/8 po 9 po 8	7/8 po 14 1/8	po 27 5/8 po 11	5/8 po 9 1/16 po
VSSHP220DV2A 11 5/8 po 9 po	10 3/8 po 15 1/4	po 30 1/8 po	14 po 11 5/8 po
VSSHP270DV2A 11 5/8 po 9 po	10 3/8 po 15 1/4	po 30 1/8 po	14 po 11 5/8 po

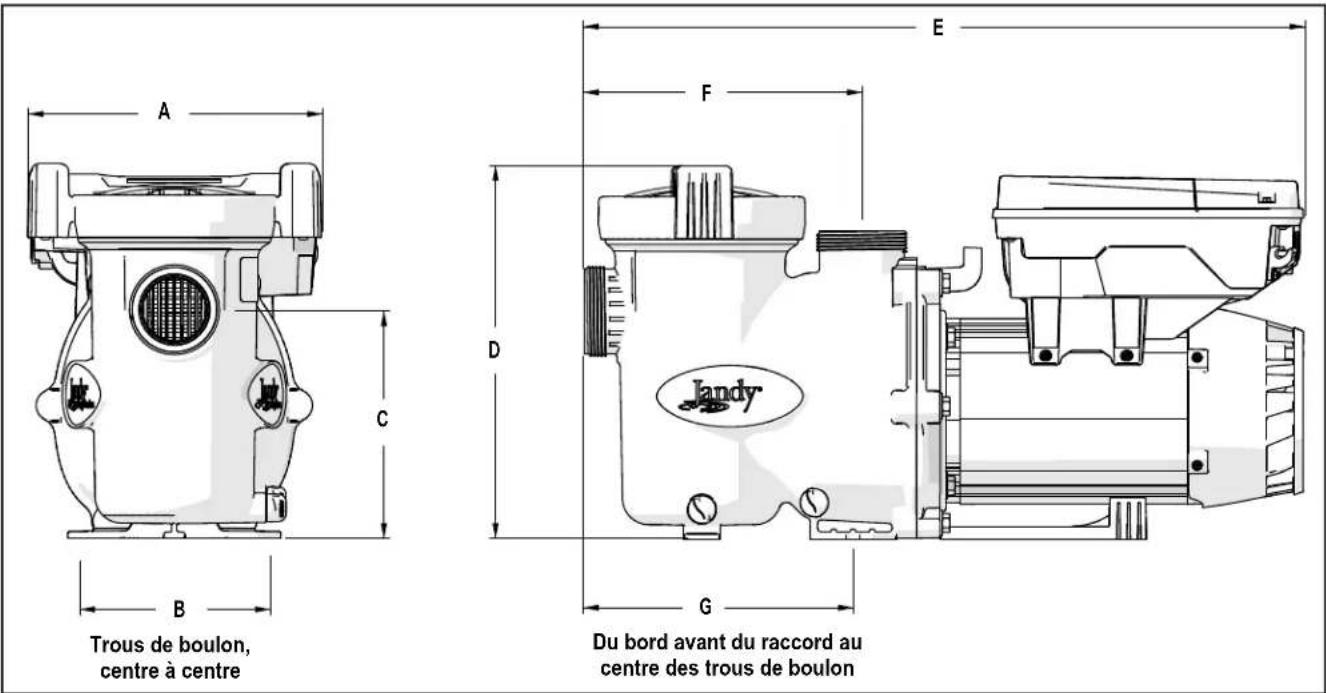

Figure 1. Dimensions de la Pompe à vitesse variable

2.3.1 Spécifications

N° de modèle THP Tension Watts	max.		Ampères max.	Taille du raccord	Poids
VSFHP185DV2A 1,85		230 VCA115 VCA	1 700W1 800W	8,016,0	44 lb[20 kg]
VSFHP270DV2A 2,70		230 VCA115 VCA	2 550W1 840W	10,516,0	44 lb[20k]
VSPHP270DV2A 2,70		230 VCA115 VCA	2 250W1 840W	10,516,0	64 lb[29 kg]
VSSHP220DV2A 2,20		230 VCA115 VCA	2 190W1 660W	10,516,0	55 lb[25kg]
VSSHP270DV2A 2,70		230 VCA115 VCA	2 370W1 675W	10,516,0	55 lb[25kg]

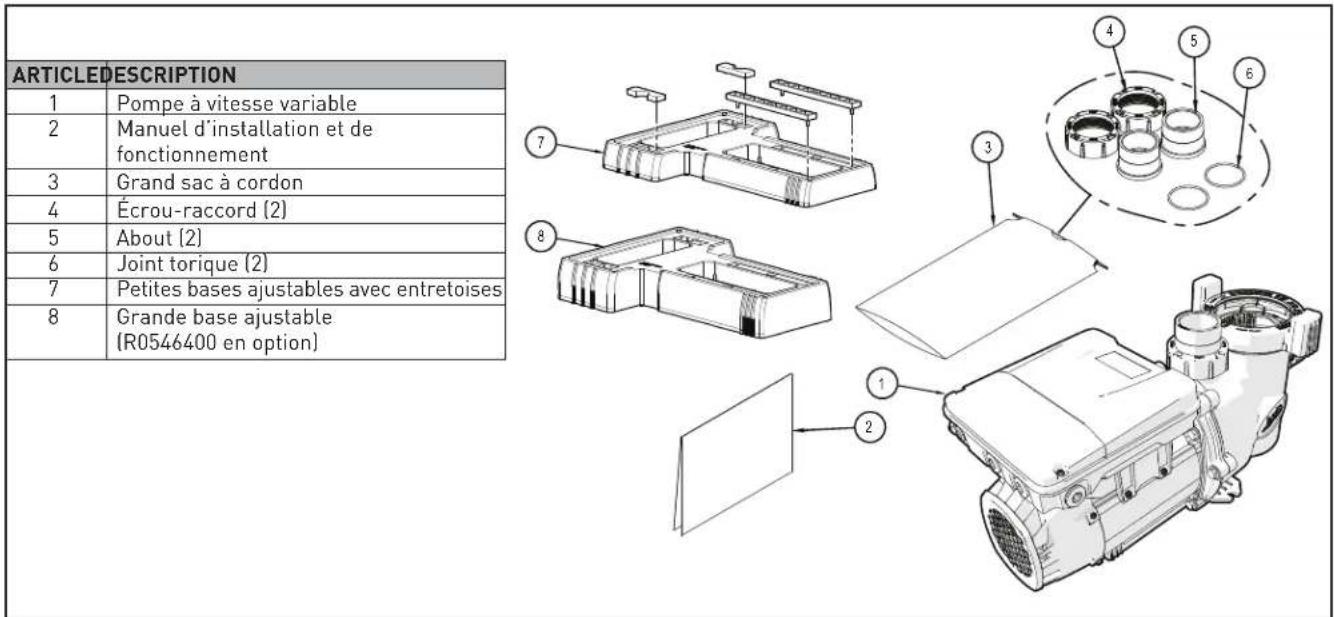

2.4 Contenu du produit

ARTICLE DESCRIPTION 1 | Pompe à vitesse variable 2 | Manuel d'installation et de fonctionnement 3 | Grand sac à cordon 4 | Écrou-raccord (2) 5 | About (2) 6 | Joint torique (2) 7 | Petites bases ajustables avec entretoises 8 | Grande base ajustable (R0546400 en option)

Figure 2. Contenu de la boîte de la pompe à vitesse variable

VALVE 3 VOIES POUR PISCINE/SPA POMPE FILTRE APPAREIL DE CHAUFFAGE a. CRÉPINE CLAPET ANTI-RETOUR (Clapet anti-retour recommandé pour les systèmes installés avec les injecteurs ou les systèmes de chloration saline Aquapure®) DRAINS PRINCIPAUX (Prise d'aspiration) Port d'aspiration du nettoyeur en option DRAIN DE SPA (Prise d'aspiration) RENVOI DE SPA RENVOI DE LA PISCINE a. VALVE DE DÉRIVATION MANUELLE DÉTAIL DE LA DÉRIVATION MANUELLE : A UTILISER LORSQUE LE DÉBIT DE FILTRATION DÉPASSE 125 gal/min POUR LES APPAREILS DE CHAUFFAGE ZODIAC. REPORTEZ VOUS AUX RECOMMANDATIONS DU FABRIQUANT SI UNE MARQUE D'APPAREIL DE CHAUFFAGE DIFFERENTE EST UTILisée.

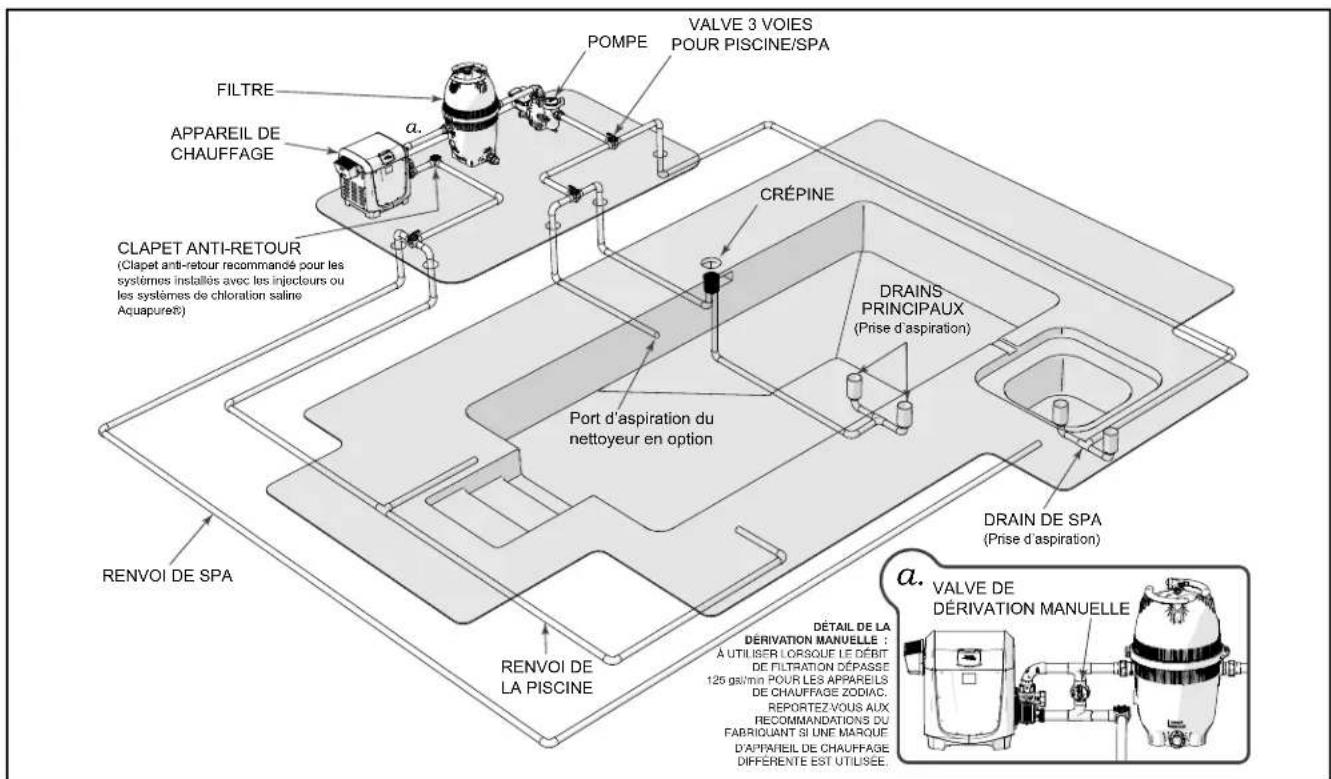

Figure 3. Installation de la tuyauterie typique


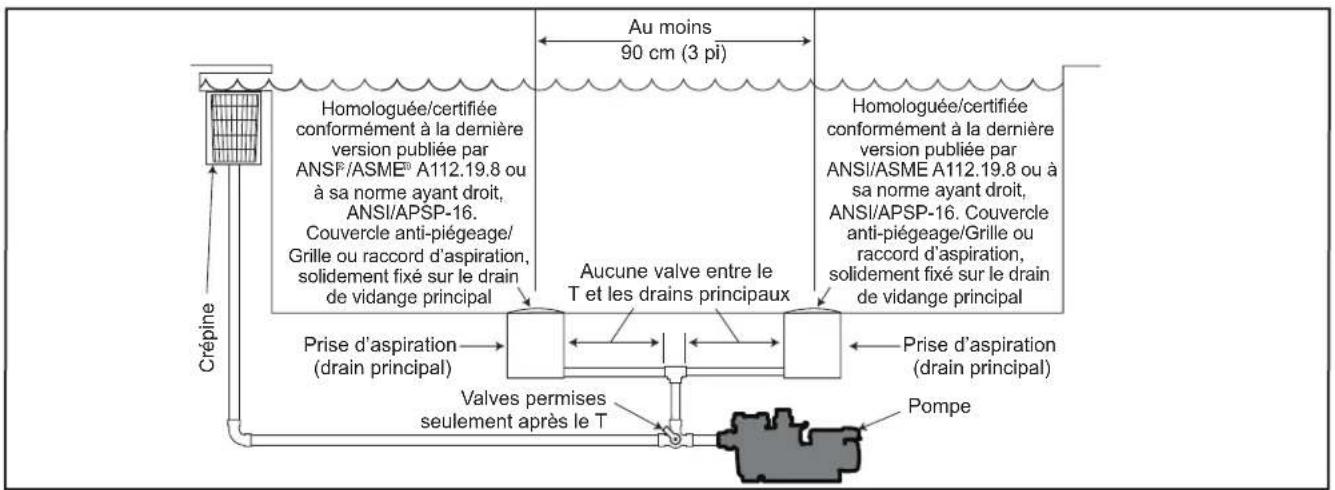

Figure 4. Nombre de prises d'aspiration par pompe

3.1 Moteur TEFC à dégagement nul

Les pompes Jandy de ce manuel sont équipées d'un moteur TEFC à dégagement nul (refroidissement par ventilateur entièrement fermé). Contrairement à la plupart des moteurs TEFC qui aspirent de l'air frais à l'arrière du capot du ventilateur et qui nécessitent 2 à 3 pouces de dégagement, le moteur TEFC Jandy à dégagement nul aspire de l'air du haut, du bas et des côtés du capot du ventilateur. Le moteur TEFC à dégagement nul permet d'installer la pompe avec un dégagement minimal de 0 po entre l'arrière du capot du ventilateur et les obstacles éventuels tels qu'une clôture ou une fondation. Un dégagement doit toujours être ménagé sur les côtés du moteur et du capot du ventilateur pour permettre un débit d'air adéquat et l'entretien de la pompe.

3.2.1 Information sur la préparation

1. Vérifiez que le carton de la pompe n'est pas endommagé. En cas de dommage, prenez contact avec l'expéditeur ou le distributeur où la pompe a été achetée.
2. Inspectez le contenu de la boîte et vérifiez que toutes les pièces sont incluses.

3.2.2 Emplacement de la pompe

Zodiac Pool Systems LLC recommande d'installer la pompe à un pied (30 cm) au-dessus du niveau d'eau. La pompe ne doit pas être élevée à plus de 152 cm (5 pi). Si la pompe doit être installée sous le niveau d'eau de la piscine, des vannes d'isolation doivent être installées sur les conduites d'aspiration et de retour afin d'empêcher le reflux de l'eau de la piscine pendant les travaux d'entretien courants.

Mise en GARDE

Un clapet anti-retour peut interférer avec le bon fonctionnement de certains produits du système d'évacuation d'aspiration à vide (SVRS). Pour éviter les risques de piégeage, les blessures graves ou la mort, veuillez lire le manuel de fonctionnement ou du propriétaire de votre produit SVRS particulier avant d'installer le clapet anti-retour.

Mise en GARDE

Pour réduire le risque d'incendie, installer l'équipement de la piscine dans une zone où des débris ne risquent pas de s'accumuler sur ou autour de l'équipement. Maintenir la zone libre de débris tels que du papier, des feuilles, des aiguilles de pin et autres matières combustibles.

Mise en GARDE

Afin d’éviter une défaillance prématurée ou des dommages au moteur de la pompe, protégez-la de l’exposition directe à l’eau provenant des sprinklers, du ruissellement des toits et du drainage, etc. Le non-respect de cette consigne peut entraîner une défaillance de la pompe et annulera également la garantie.

REMARQUE : Lorsque l'équipement de la piscine se trouve sous la surface de la piscine, une fuite peut entraîner une grande perte d'eau ou une inondation. Zodiac Pool Systems, LLC ne peut être tenue responsable de ces pertes d'eau ou des inondations causées par celles-ci.

1. Installer la pompe de manière à ce que tout moyen de déconnexion et/ou boîtes de jonction pour connexion de l'alimentation se trouvent à portée de vue de la pompe et au moins à 152 cm (5 pi) à l'horizontal du bord de la piscine et/ou spa. Choisir un emplacement qui permettra de réduire au minimum les segments de tuyauterie.

REMARQUE Au Canada, la distance minimale maintenue depuis le bord de la piscine et/ou du spa, comme indiqué ci-dessus, doit être de 3 mètres (10 pieds) tel que requis par le Code canadien de l'électricité (CEC, CSA C22.1).

1. Placer la pompe sur une base solide qui ne vibrera pas. Pour réduire davantage le risque de bruit de vibration, enfoncez la pompe dans la fondation.
2. S'assurer que la fondation de la pompe a un drainage suffisant pour éviter que le moteur ne se mouille. La pompe doit être protégée de la pluie et du soleil.
3. Assurez-vous que la pompe est correctement ventilée afin d'éviter toute surchauffe du moteur.
4. Laissez suffisamment d'espace pour les entretiens en laissant une zone dégagée autour de la pompe.
5. Fournir un éclairage adéquat si l'équipement est dans une zone potentiellement sombre.

Grosseur des tuyaux	Débit d'aspiration maximum (1,83 m/s - 6 pi/s)	Débit d'évacuation maximum (2,44 m/s - 8 pi/s)
112 po (38 mm)	37 gal/min (140 LPM)	50 gal/min (189 LPM)
2 po (51 mm)	62 gal/min (235 LPM)	85 gal/min (322 LPM)
212 po (64 mm)	88 gal/min (333 LPM)	120 gal/min (454 LPM)
3 po (76 mm)	136 gal/min (515 LPM)	184 gal/min (697 LPM)
4 po (102 mm)	234 gal/min (886 LPM)	313 gal/min (1185 LPM)

Tableau 1. Tableau de grosseur de tuyau pour cédule 40 en PVC

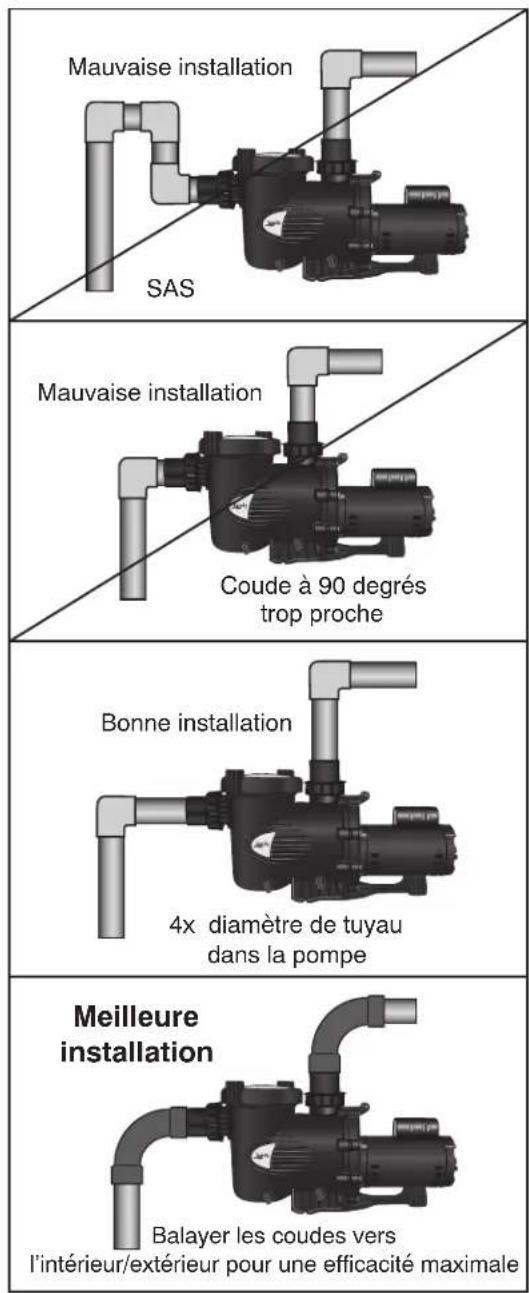

3.2.3 Recommendation d'installation

1. Pour aider à prévenir les difficultés d'amorçage, installer le tuyau d'aspiration sans points hauts (au-dessus de l'entrée de la pompe ; des U inversés, appelés couramment sas dans le domaine de la plomberie) qui pourraient piéger de l'air. Pour des installations d'équipement jusqu'à 30 m (100 pi) de l'eau, vous reporter au tableau 1, le tableau des grosseurs de tuyau. Pour des installations d'équipement de plus de 30 m (100 pi) de l'eau, la grosseur de tuyau recommandée doit passer à la grosseur suivante.

Mauvaise installation SAS Mauvaise installation Coude à 90 degrés trop proche Bonne installation 4x diamètre de tuyau dans la pompe Meilleure installation Balayer les coudes vers l'intérieur/extérieur pour une efficacité maximale

1. Les raccords sur les orifices d'aspiration et de refoulement simplifient l'installation et l'entretien tout en éliminant les risques de fuites au niveau des adaptateurs filetés.
2. La pompe doit être connectée à au moins deux drains principaux équilibrés hydrauliquement pour chaque conduite d'aspiration de la pompe de la piscine. Chaque drain (prise d'aspiration) doit avoir des couvercles et doivent être certifiés selon la dernière édition publiée de ANSI®/ASME® A112.19.8, ou sa norme ayant droit, ANSI/APSP-16. Les raccords d'aspiration des drains principaux doivent être à au moins 1 m (3 pi) ou à différents plans. Les raccords d'aspiration peuvent être un drain et une crépine, deux drains, deux crépines ou une crépine avec une conduite égalisatrice installée. Vérifier les codes locaux pour une bonne installation.

REMARQUE Pour éviter qu'il y ait piégeage, le système doit être construit de manière à ne pouvoir fonctionner lorsque la pompe tire de l'eau d'un seul drain principal. Au moins deux drains principaux doivent être connectés à la pompe lorsqu'elle est en fonction. Cependant, si deux drains principaux deviennent une seule conduite d'aspiration, celle-ci peut être dotée d'une valve qui arrête les deux drains principaux de la pompe.

1. La tuyauterie doit être bien soutenue et non forcée ensemble où elle subira un stress constant.
2. Toujours utiliser des valves de la bonne grosseur. Les valves de dérivations et les vannes à boule de Jandy disposent généralement des meilleures capacités de débit.
3. Utilisez le moins de raccords possible et limitez l'utilisation de coudes à 90 degrés. Chaque raccord ou longueur supplémentaire augmente la résistance au débit, ce qui fait davantage travailler la pompe.

REMARQUE Si plus de dix raccords d'aspiration sont nécessaires, la grosseur du tuyau doit être augmentée.

1. Chaque nouvelle installation doit être testée sous pression conformément aux codes locaux.

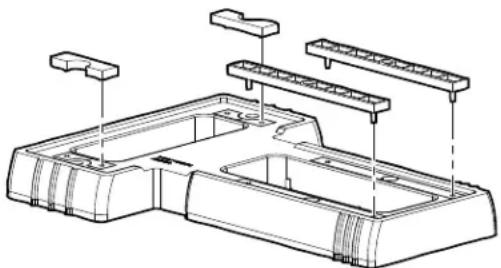

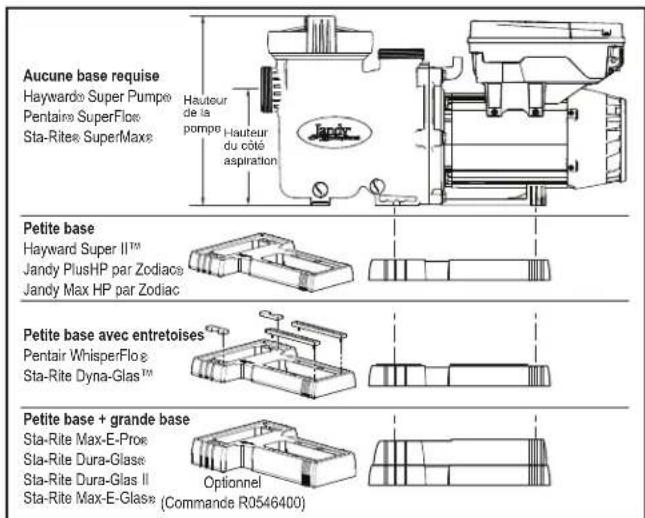

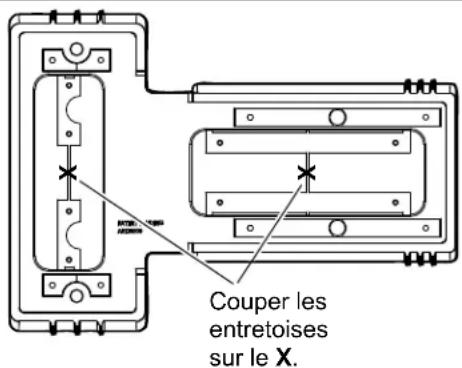

3.2.4 Bases ajustables (modèles VS FloPro™ uniquement)

Pour remplacer une pompe existante de différentes dimensions, utilisez les bases ajustables pour aligner correctement les orifices d'aspiration et de refoulement sur la plomberie existante. La base VS FloPro et les entretoises augmentent la hauteur totale de la pompe et la hauteur du côté de l'orifice d'aspiration de la pompe. Se reporter à la figures 5 et au Tableau 2.

Aucune base requise Haywards Super Pumpe Pentains SuperFlow Sta-Rite SuperMaxe Hauteur de la pompe Hauteur du côté aspiration Petite base Hayward Super II™ Jandy PlusHP par Zodiacs Jandy Max HP par Zodiac Petite base avec entretoises Pentair WhisperFlow Sta-Rite Dyna-Glas™ Petite base + grande base Sta-Rite Max-E-Prox Sta-Rite Dura-Glas® Sta-Rite Dura-Glas II Sta-Rite Max-E-Glas® (Commande R0546400)

Figure 5. Configurations de base (modèle VS FloPro uniquement)

TAILLE MINIMALE DES FILS ET PROTECTION MINIMUM DE SURINTENSITÉ*

Distance depuis les sous-panneaux			0 à 50 pieds(15 mètres)		50 à 100 pieds(15 à 30 mètres)		100 à 200 pieds(30 à 60 mètres)
Modèle de pompe	Inverse : Temps du disjoncteur ou ampères du fusible de branchement Classe : CC, G, H, J, K, RK ou T230 VCA 115 VCA 230 VCA 1		Tension Tension		Tension
			VCA 230 VCA 115 VCA		230 VCA	115 VCA
VSFHP185DV2AVSFHP270DV2AVSPHP270DV2AVSSHP220DV2AVSSHP270DV2A	15 A	20A	14 AWG(2,1 mm2)	12 AWG(3,3 mm2)	12 AWG(3,3 mm2)	10 AWG(5,3mm2)	10 AWG(5,3mm2)	10 AWG(5,3mm2)

*Requiert trois (3) conducteurs en cuivre dans une conduite enfouie et une perte de tension maximale de 3 % dans un circuit de branchement. Tous les codes du National Electrical Code® (NEC®) et les codes locaux doivent être respectés. Le tableau montre la grosseur de fil minimale et les recommandations pour le fusible de branchement dans une installation standard par NEC.

Configuration de base	Hauteur côté aspiration	Pompe Hauteur
1. Pompe sans base	7 3/4 po 12	3/4 po
2. Pompe avec base	8 7/8po 13	7/8 po
3. Pompe avec base et entretoises	9 1/8 po 14	1/8 po
4. Pompe avec petite + grande base	10 3/4 po 15	3/4 po

Tableau 2. dimensions de base ajustable (modèles VS flopro™ uniquement)

1. À l'aide d'une fraise, couper les barres en plastique reliant les jeux d'entretoises du haut et du bas comme illustré sur la figure 6.
2. Pousser les deux entretoises du haut et les deux du bas hors de la base.
3. Aligner les broches des quatre entretoises avec les trous de la base. Enclencher les entretoises en place (Fig. 7).

Couper les entretoises sur le X.

Figure 6. Découper les jeux d'entretoise de la base

Figure 7. Enclencher les entretoises en place

3.3.1 Vérifications de la tension

La bonne tension, comme indiquée sur la plaque signalétique de la pompe, est nécessaire pour une bonne performance et une longue durée de vie du moteur. Une mauvaise tension diminuera la capacité de performance de la pompe et pourrait causer une surchauffe, réduire la durée de vie du moteur et entraîner des coûts électriques plus élevés.

L'installateur électrique est responsable de fournir à la pompe la tension de fonctionnement indiquée sur la plaque signalétique en s'assurant de la taille du circuit et du câblage pour cette application précise.

Le National Electrical Code ^® (NEC ^®, NFPA-70 ^®) exige que tous les circuits de pompes pour piscine soient pourvus d'un disjoncteur de fuite à la terre (DDFT). Par conséquent, l'installateur électrique est également responsable de s'assurer que le circuit de la pompe s'y conformera, ainsi qu'à toutes les autres exigences du National Electrical Code (NEC) et autres codes d'installation en vigueur.

Mise en GARDE

Le défaut de fournir une tension selon la plaque signalétique (+/- 10 %) pendant l'opération entraînera la surchauffe du moteur et annulera la garantie.

3.3.2 Liaison et mise à la terre

En plus d'être correctement mis à la terre tel que décrit dans la section Câblage électrique et conformément aux exigences du National Electrical Code (NEC), ou au Canada le Code Canadien de l'électricité (CCE), le moteur de la pompe doit être relié aux pièces métalliques de la piscine, du spa ou de la cuve thermale et à tous les composants et équipement électrique avec le système de circulation d'eau de la piscine ou du spa. La liaison doit être réalisée à l'aide d'un conducteur en cuivre massif, calibre AWG n° 8 ou plus gros. Au Canada, il faut utiliser du AWG n° 6 ou plus gros. Relier le moteur en utilisant la languette de liaison externe fournie sur le cadre du moteur. Reportez-vous à la Figure 8.

Le National Electrical Code® (NEC®) requiert la mise à la terre de la piscine. Lorsqu'aucun équipement, structure ou pièce de la piscine mis à la terre n'est

en connexion directe avec l'eau de la piscine, l'eau de la piscine devra être en contact direct avec une surface conductrice approuvée résistante à la corrosion qui n'expose pas moins de 5800 mm² (9 po²) de la surface de l'eau de la piscine en tout temps. La surface conductrice devra être située à un endroit où celle-ci n'est pas exposée à des dommages physiques ou à des délogements au cours des activités courantes en piscine, et devra être mise à la terre conformément aux exigences en matière de mise à la terre du NEC Article 680. Se reporter aux codes appliqués localement pour toute exigence supplémentaire en matière de mise à la terre.

Mise en GARDE

Il faut toujours déconnecter la source d'alimentation électrique avant de travailler sur un moteur ou sa charge connectée.

Mise en GARDE

S'assurer que le commutateur de contrôle, l'horloge ou le système de contrôle est installé à un endroit accessible afin qu'en cas de défaillance de l'équipement ou d'un raccord de plomberie desserré, l'équipement peut être désactivé. Cet endroit ne doit pas être dans la même zone que la pompe de la piscine, le filtre et autres équipements.

Mise en GARDE

La pompe doit être connectée de manière permanente à un circuit électrique dédié. Aucun autre équipement, éclairage, appareil ou prise de courant ne peut être connecté au circuit de pompe.

3.3.3 Câblage électrique

Les modèles de pompes Jandy abordés dans ce manuel d'installation et de fonctionnement fournissent des compartiments séparés pour le câblage haute et basse tension.

Le compartiment basse tension comporte 2 ouvertures :

• Port de connexion rapide RS-485 (Reportez-vous à la Figure 8) • 3/8 po de port de conduit (fileté) Le compartiment haute tension comporte 3 ouvertures de port de conduit (voir Figure 9): • 1/2 po (fileté) • 1/2 po (sans fil) • 3/4 po (sans fil)

Les raccords de conduits ne sont pas fournis.

1. Fixez la pompe à l'aide de la vis verte fournie. Mettre à la terre avant de connecter à une alimentation électrique. Ne pas mettre à la terre lorsque connecté à une conduite d'alimentation en gaz.
2. La grosseur du fil doit être adéquate pour minimiser la chute de tension pendant le démarrage et le fonctionnement de la pompe.
3. Soigneusement isoler toutes les connexions pour prévenir les mises à la terre ou les courts-circuits. Les arêtes vives sur les bornes nécessitent une protection supplémentaire. Pour la sécurité et pour empêcher l'entrée de contaminants, réinstaller tous les couvercles de boîtes de conduit et de bornes. Ne pas forcer les connexions dans la boîte de conduit.

REMARQUE : L'alimentation électrique seule ne suffit pas pour faire fonctionner la pompe. Elle nécessite une commande numérique qui lui est envoyée par un contrôleur de vitesse variable (JEP-R, iQPUMP01), un système d'automatisation ou l'utilisation des contacts secs (reportez-vous aux figures 10 et 11).

3.3.4 Contrôleur de la pompe à vitesse variable

Les pompes Jandy à vitesse variable sont compatibles avec tous les contrôleurs et systèmes d'automatisation de Zodiac Pool Systems LLC. La pompe à vitesse variable communique avec les contrôleurs par une interface à quatre fils RS-485.

Veuillez vous reporter à la figure 8 pour les instructions de câblage RS485.

Reportez-vous au manuel du système d'automatisation pour plus d'instructions sur la connexion de la pompe à un système d'automatisation.

Reliez le câble au connecteur RS485 dans l'ordre suivant : Rouge(1), Noir(2), Jaune(3), Vert(4)

Câble RS485 (22 AWG)

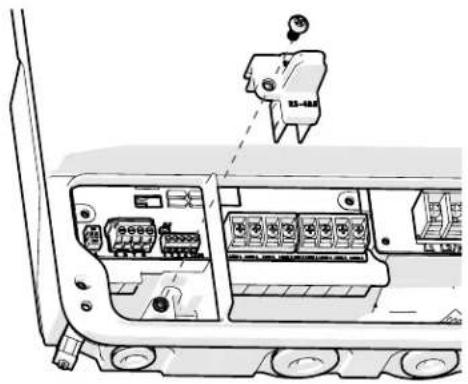

Retirez la vis et le couvercle du port de connexion rapide RS485

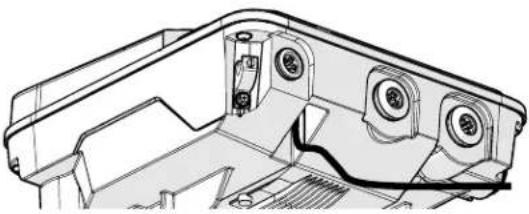

Faites passer le connecteur RS485 et le câble par le port de connexion rapide RS485 et le canal de décharge de traction.

Connectez le RS485 et fixez le couvercle du port de connexion rapide RS485 avec la vis.

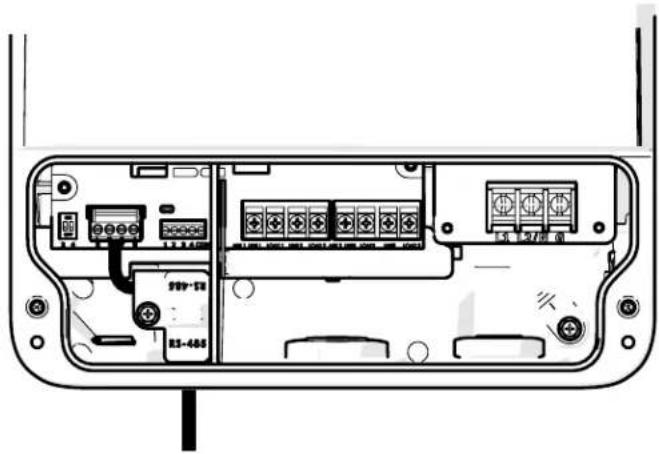

Figure 8. Port de connexion rapide RS-485 avec câblage

RS485 Câble (22 AWG) VERT JAUNE NOIR ROUGE Contrôleur (Vue arrière) 2-Position Commutateur DIP Crampon 1- 3/8 po fileté 2- 3/4 po sans fil 3- 1/2 po sans fil 4- 1/2 po fileté

Figure 9. Câblage vers un contrôleur

3.4 Réglages du commutateur DIP pour pompe

Le moteur est équipé d'un circuit d'alimentation à détection automatique qui évite de recourir aux commutateurs DIP 1 et 2. Comme le montre la figure 9, le commutateur DIP à 2 positions remplit la fonction d'adressage de pompe lors de l'utilisation de plusieurs pompes. Si la pompe est connectée à un contrôleur JEP-R ou iQPUMP01, les commutateurs DIP 3 et 4 doivent rester en position OFF. Si vous vous connectez à un système d'automatisation prenant en charge plusieurs pompes, utilisez les commutateurs DIP (voir le tableau 3) pour définir l'adresse de la pompe et reportez-vous au manuel du système d'automatisation pour des instructions supplémentaires.

REMARQUE Les commutateurs DIP 3 et 4 ne doivent être utilisés que si votre système d'automatisation Zodiac® ne dispose PAS des fonctionnalités d'adressage automatique RS-485.

Commutateur 3	Commutateur 4	Adresse de la pompe
DÉSACTIVÉ	DÉSACTIVÉ POMPE	1 (réglage par défaut)
ACTIVÉ DÉS	ACTIVÉ POMPE 2
DÉSACTIVÉ	ACTIVÉ POMPE 3
ACTIVÉ ACTIVÉ	POMPE 4

Tableau 3. Réglages du commutateur DIP

3.5 Fonctionnement de relais auxiliaire

Les numéros des modèles de pompe se terminant par « 2A » sont équipés d'un bornier qui procure à l'utilisateur un accès à deux relais auxiliaires intégrés. Les relais, normalement ouverts, sont activés dans certaines conditions d'utilisation et sont destinés à être utilisés pour contrôler les dispositifs externes qui nécessitent un système de débit d'eau pour bien fonctionner, comme des pompes de gavage, des chlorateurs à eau salée, et autres.

Se reporter aux figures 10 et 11 pour des détails sur l'emplacement du compartiment.

Un couvercle d'accès avec vis cruciforme doit être enlevé avant de procéder.

Exigences pour la connexion de charge auxiliaire

RISQUE de CHOC électrique

En raison du risque potentiel d'incendie, d'électrocution ou de blessures corporelles, les pompes Jandy® et toutes charges auxiliaires doivent être installées conformément au National Electrical Code® (NEC®), aux codes électriques et de sécurité locaux, ainsi que selon la loi Occupational Safety and Health Act (OSHA). Il est possible de commander des copies du NEC auprès de la National Fire Protection Association, 1 Batterymarch Park, Quincy, MA 02169 ou de votre agence d'inspection du gouvernement.

Au Canada, les pompes Jandy doivent être installées conformément au Code canadien de l'électricité (CCE).

- Les contacts de relais de charge auxiliaire ont une puissance de 230 V/115 V, 11A RMS. Veuillez vous assurer que les exigences pour l'équipement à connecter à la charge auxiliaire ne dépassent pas cette valeur nominale.

3.5.1 Caractéristiques de fonctionnement de relais auxiliaire

L'activation du contact du relais auxiliaire dépend de la vitesse. Le relais auxiliaire 1 a une vitesse d'activation de 1725 tr/min et le relais auxiliaire 2 a une vitesse d'activation de 2250 tr/min.

3.5.2 Fermeture du contact

Depuis un état arrêté, il y a un délai de trois minutes avant que le contact du relais auxiliaire soit fermé lorsque la vitesse du moteur atteint et maintient la vitesse d'activation.

Une fois que les critères de temps d'exécution ont été atteints, lorsque vous passez d'un régime inférieur à la vitesse d'activation à un régime supérieur à la vitesse d'activation, un délai de 5 secondes s'écoule avant la fermeture du contact du relais auxiliaire.

3.5.3 Ouverture du contact

Lorsque l'on passe d'un régime supérieur à la vitesse d'activation à un régime inférieur à la vitesse d'activation, l'ouverture du relais est toujours immédiate.

3.5.4 Opération de contacts secs

Les contacts secs peuvent être utilisés comme contrôleur si aucun contrôleur Zodiac n'est connecté à la ligne RS-485. En basculant l'une des entrées en commun, la pompe s'allume, s'amorce et passe à une vitesse prédéterminée indéfiniment jusqu'à ce que le court-circuit soit rompu (voir figures 10 et 11). Si aucune entrée n'est connectée au commun, le nombre de tours par minute est zéro. Ces paramètres de vitesse ne peuvent être modifiés que si un contrôleur Zodiac est connecté. Lorsqu'un contrôleur Zodiac est connecté via RS-485, toutes les commandes de contact sec seront ignorées.

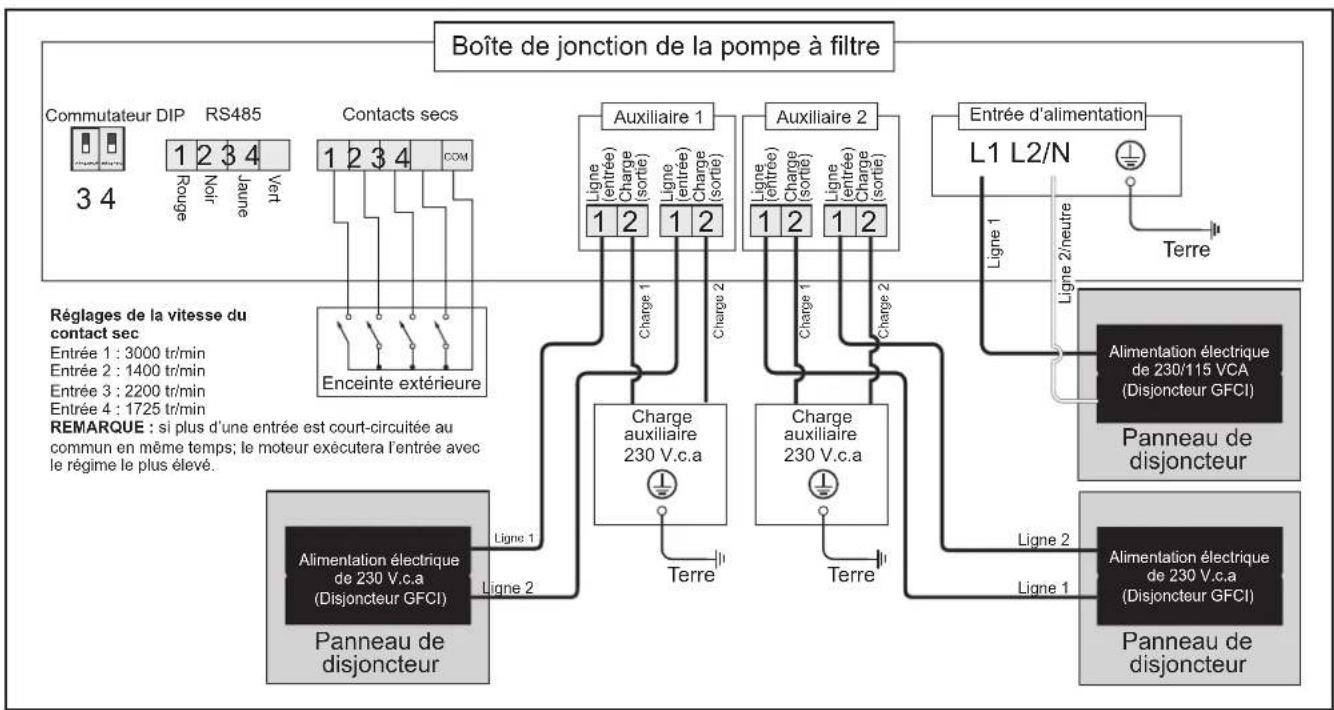

Figure 10. Schéma de câblage du relais auxiliaire de 230 V*


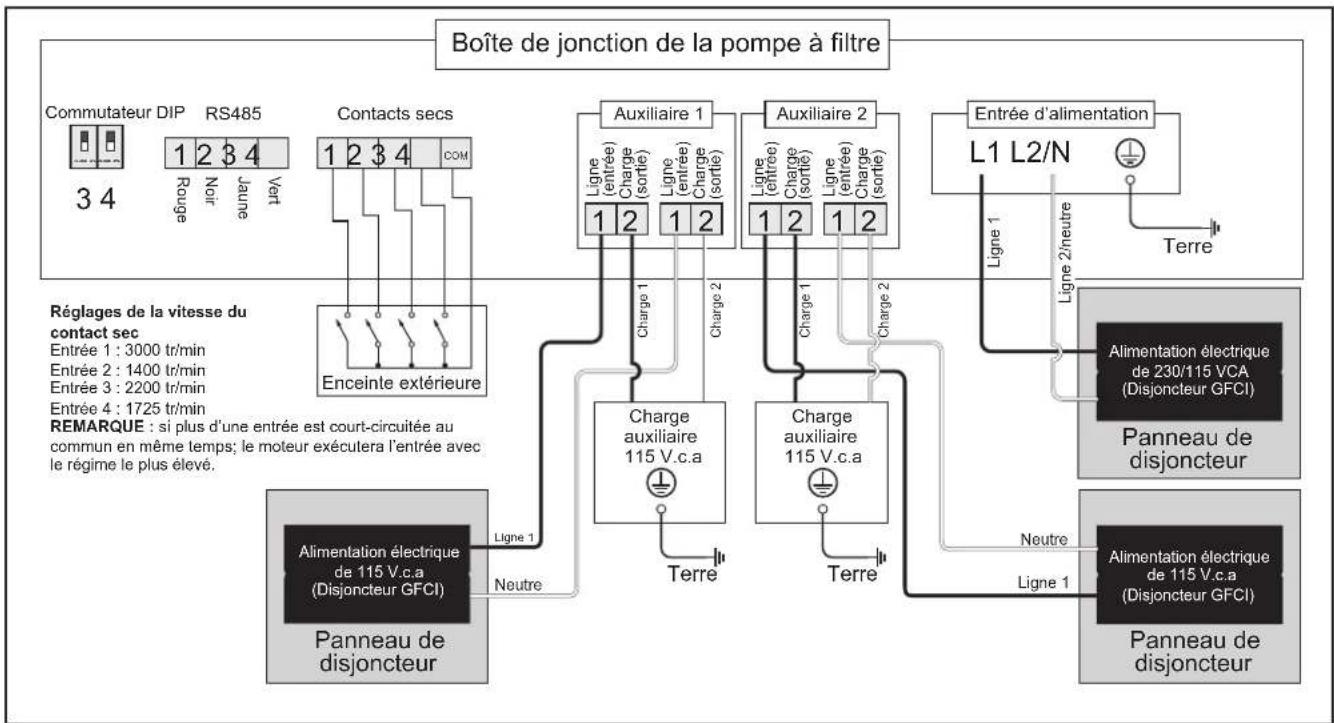

Figure 11. Schéma de câblage du relais auxiliaire de 115V*

RISQUE de CHOC électrique

En raison du risque potentiel d'incendie, d'électrocution ou de blessures corporelles, les pompes Jandy® et toutes charges auxiliaires doivent être installées conformément au National Electrical Code® (NEC®), aux codes électriques et de sécurité locaux, ainsi que selon la loi Occupational Safety and Health Act (OSHA). Il est possible de commander des copies du NEC auprès de la National Fire Protection Association, 1 Batterymarch Park, Quincy, MA 02169 ou de votre agence d'inspection du gouvernement.

Au Canada, les pompes Jandy doivent être installées conformément au Code canadien de l'électricité (CCE).

- Les contacts de relais de charge auxiliaire ont une puissance de 230 V/115 V, 11A RMS. Veuillez vous assurer que les exigences pour l'équipement à connecter à la charge auxiliaire ne dépassent pas cette valeur nominale.

3.6 Effectuer un test de pression

IMPORTANT : VSSHP220DV2A et VSSHP270DV2A sont fournis avec un joint torique jetable supplémentaire pour le test de pression. Il s'agit du joint torique bleu utilisé pour le test de pression (voir les Figures 12 et 13). Si vous avez ouvert le couvercle de la pompe avant de procéder au test de pression, le joint torique bleu pourrait être éjecté. Si le joint torique bleu est éjecté, celui-ci devra être réinstallé sur le couvercle avant de procéder au test de pression (voir 3.6.2).

Mise en GARDE

Lors du test sous pression d'un système avec eau, l'air est souvent emprisonné dans le système pendant le processus de remplissage. Cet air se comprime lorsque le système est sous pression. Si le système fait défaillance, cet air emprisonné peut projeter des débris avec une grande vitesse et blesser. Il faut prendre toutes les mesures possibles pour éliminer l'air emprisonné, y compris l'ouverture de la vanne sur le filtre et le desserrage du panier de la pompe pendant le remplissage de la pompe.

Mise en GARDE

La présence d'air coincé dans le système peut faire sauter le couvercle du filtre et entraîner la mort, de graves blessures ou des dommages matériels. Veillez à ce que tout l'air soit adéquatement purgé du système avant d'utiliser l'équipement. NE PAS UTILISER D'AIR COMPRIMÉ POUR FAIRE UN TEST DE PRESSION NI VÉRIFIER LA PRÉSENCE DE FUITES.

RISQUE de CHOC électrique

Ne pas effectuer de test de pression au-delà de 2.41 BAR (35 PSI). Le test de pression doit être exécuté par un spécialiste en équipements de piscine. L'équipement de circulation qui n'est pas correctement testé risque de faire défaillance, pouvant entraîner de graves blessures ou des dommages matériels.

Mise en GARDE

Lors d'un test de pression du système avec de l'eau, il est très important de s'assurer que le couvercle du panier de pompe est bien fixé.

1. Avant de pressuriser le système, assurez-vous que les indicateurs « verrouillé » de l'anneau de blocage s'alignent avec le côté de l'orifice d'aspiration et de pression sur la pompe.
2. Remplir le système d'eau pour éliminer l'air piégé.
3. Mettre le système sous pression avec de l'eau à pas plus de 35 PSI.
4. Fermer la valve pour piéger l'eau dans le système.
5. Vérifier si le système présente des fuites ou une baisse de pression.
6. S'il y a des fuites au couvercle, répéter la procédure. Pour obtenir le soutien technique Zodiac, composer le 800 822-7933

Mise en GARDE

Ne pas ouvrir le couvercle de la pompe avant de tester la pression car le joint torique test de pression bleu pourrait être éjecté. Si cela se produit, vous devez le placer sur le couvercle arrière.

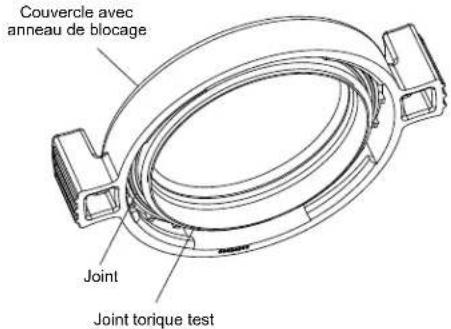

Couvercle avec anneau de blocage Joint Joint torque test

Figure 12. Joint torique test de pression bleu

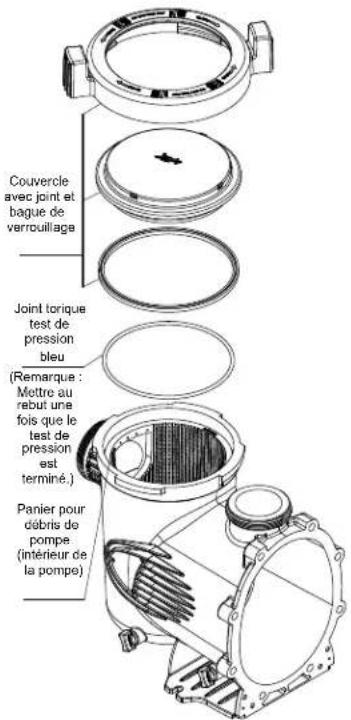

Couvercle avec joint et bague de verrouillage Joint torque test de pression bleu (Remarque : Mettre au rebut une fois que le test de pression est terminé.) Panier pour débris do pompe (intérieur de la pompe)

Figure 13. Vue éclatée avec le joint torique test de pression bleu (Modèles de pompe VSSHP uniquement)

3.6.1 Remplacer le joint torique bleu avant de tester la pression, le cas échéant

1. S'assurer que la pompe est éteinte.
2. S'assurer que le commutateur au coupe-circuit qui alimente le moteur de la pompe est hors tension.

RISQUE de CHOC électrique

En raison du risque potentiel d'incendie, d'électrocution ou de blessures corporelles, les pompes Jandy ^ doivent être installées conformément au National Electrical Code ^ (NEC ^), aux codes électriques et de sécurité locaux, ainsi que selon la loi Occupational Safety and Health Act (OSHA). Il est possible de commander des copies du NEC auprès de la National Fire Protection Association, 1 Batterymarch Park, Quincy, MA 02169, États-Unis, ou de votre agence d'inspection du gouvernement.

Au Canada, les pompes Jandy doivent être installées conformément au Code canadien de l'électricité (CCE).

RISQUE de CHOC électrique

Éteignez la pompe et le disjoncteur principal du circuit électrique de la pompe avant de lancer la procédure. Le défaut de se conformer peut entraîner un risque d'électrocution entraînant des blessures corporelles graves ou la mort.

1. S'assurer que toutes les valves d'isolation nécessaires sont fermées pour empêcher l'eau de la piscine d'atteindre la pompe.
2. En suivant les repères sur l'anneau de blocage, tourner la bague dans le sens anti-horaire jusqu'à ce que les repères de démarrage (START) s'alignent avec les ports.
3. Retirer délicatement l'anneau de blocage

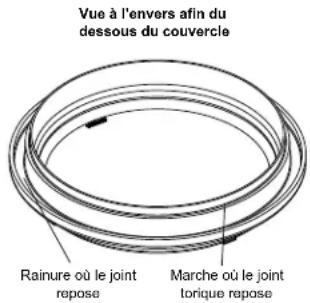

Vue à l'envers afin du dessous du couvercle Rainure où le joint repose Marche où le joint torique repose

Figure 14. Installation du joint torique test de pression bleu

3.6.2 Remplacer le joint torique bleu

1. Tournez le couvercle à l'envers avec l'anneau de blocage.
2. Placez le joint torique bleu sur la marche située à ¼ po de la partie inférieure du couvercle. Reportez-vous à la Figure 14.
3. Assurez-vous que le joint torique est correctement enclenché.
4. Installez le couvercle en s'assurant que le joint torique bleu s'enclenche dans le boîtier sans se « plier » ou « rouler ».
5. Suivez les marquages sur l'anneau de verrouillage, alignez les repères « START » (démarrer) avec les orifices et tournez dans le sens horaire jusqu'à ce que les repères « LOCKED » (verrouillé) s'alignent. Ne pas serrer au-delà du repère « LOCKED » (verrouillé).

Mise en GARDE

Ne jamais utiliser la pompe sans eau. Faire fonctionner la pompe « à sec » pendant un certain temps peut causer de graves dommages à la pompe et au moteur et annulera la garantie.

Lors d'une installation de piscine neuve, veiller à ce que toute la tuyauterie soit libre de débris de construction et qu'elle ait été adéquatement testée sous pression. La bonne installation du filtre doit être vérifiée ainsi que la fixation des connexions et des colliers conformément aux recommandations du fabricant.

Mise en GARDE

Pour éviter tout risque de dommages matériels ou de blessures corporelles, voire la mort, vérifier que l'alimentation est coupée avant de commencer ces étapes.

4.1.1 Pompe sous le niveau de l'eau

1. Assurez-vous que le couvercle de la pompe est bien sécurisé en vérifiant que les indicateurs « Verrouillé » sont alignés avec les orifices de la pompe. Serrez à la main seulement, n'utilisez pas d'outils. Veillez à ce que toutes les valves soient ouvertes et que les raccords de la pompe soient serrés.
2. Ouvrez toutes les vannes d'isolement qui pourraient être en place entre la pompe et le ou les principaux drains et la ou les crépines de la piscine.
3. Ouvrez la soupape de décharge d'air qui se trouve sur le filtre. Cela permettra à l'air de s'échapper du système et de remplir la pompe d'eau avec de l'eau pour l'amorçage.
4. Rétablissez l'alimentation vers la pompe et démarrez la pompe.
5. Lorsque l'eau commence à sortir de la soupape de décharge d'air sur le filtre, fermez la soupape de décharge d'air.
6. Inspectez le système afin de savoir si une fuite est présente.

4.1.2 Pompe au-dessus du niveau de l'eau

1. Ouvrez la soupape de décharge d'air qui se trouve sur le filtre.
2. Retirez le couvercle de la pompe et remplissez le panier avec de l'eau.
3. Avant de remettre en place le couvercle, vérifier qu'il n'y a pas de débris autour du joint torique dans le couvercle. Des débris autour du joint torique dans le couvercle pourraient provoquer une fuite d'air et rendre difficile l'amorçage de la pompe.
4. Serrez le couvercle de la pompe en vérifiant que les indicateurs « Verrouillé » sont alignés avec les orifices de la pompe. Serrez à la main seulement, n'utilisez pas d'outils. Veillez à ce que toutes les valves soient ouvertes et que les raccords de la pompe soient serrés.
5. Rétablissez l'alimentation vers la pompe et démarrez la pompe.
6. Une fois que la pompe est amorcée et que l'eau sort de la soupape de décharge d'air sur le filtre, fermez la soupape de décharge d'air et inspectez le système afin de savoir si une fuite est présente.

REMARQUE Toutes les pompes dans ce manuel sont certifiées NSF comme pouvant pomper à une hauteur de 3 mètres (10 pi) au-dessus du niveau de l'eau de la piscine, au niveau de la mer. Cependant, pour parvenir à un meilleur auto-amorçage, installer la pompe aussi près que possible du niveau de l'eau de la piscine.

Veillez-vous reporter aux Recommandations d'installation à la Section 3.2.3 pour connaître la bonne élévation et grandeur de tuyau.

Le régime d'amorçage par défaut est de 2 750 tr/min. Il faudra environ 15 minutes pour amorcer la pompe à ce régime d'amorçage lorsque la pompe est située à 3 mètres

(10 pieds) au-dessus de l'eau de la piscine. Si le régime d'amorçage est réglé à 3 450 tr/min, la pompe devrait s'amorcer dans les 6 minutes à 3 mètres (10 pieds) au-dessus du niveau de l'eau.

Si la pompe ne s'amorce pas et que toutes les instructions à ce stade ont été respectées, vérifier s'il y a une fuite d'aspiration. S'il n'y a pas de fuite, répéter les étapes 1 à 5.

Pour une assistance technique, veuillez appeler le soutien technique Zodiac au 800 822-7933.

Mise en GARDE

Pour éviter d'endommager le plastique, ne pas utiliser de lubrifiant ni de mastic sur le joint torique. Il faut utiliser seulement de l'eau savonneuse pour installer et lubrifier le joint torique.

Nettoyer le panier de la pompe

Les débris qui s'accumulent dans le panier du filtre de la pompe commenceront à bloquer l'écoulement de l'eau. Pour une performance optimale de la pompe, le panier du filtre de la pompe devra être inspecté et nettoyé sur une base hebdomadaire. Selon l'emplacement et l'environnement de la piscine, des inspections plus fréquentes peuvent être nécessaires.

1. Inspectez s'il y a des débris dans le panier du filtre de la pompe en regardant à travers le couvercle transparent de la pompe. Ceci peut être effectué que la pompe soit en marche ou non. Si des débris se sont accumulés, passez à l'étape 2.
2. Couper l'alimentation à la pompe. Si la pompe se trouve sous le niveau de l'eau, fermer les valves d'isolation sur les côtés aspiration et décharge de la pompe pour empêcher le refoulement de l'eau.
3. Tourner l'anneau de blocage dans le sens anti-horaire jusqu'à ce que le mot START (Démarrage) soit aligné avec les ports. Retirer le couvercle.
4. Sortir le panier de la pompe.
5. Jeter les débris et soigneusement nettoyer le panier, en s'assurant que tous les trous sont ouverts. En utilisant le boyau d'arrosage, asperger le panier depuis l'extérieur pour aider à dégager les trous. Retirer les débris restants.
6. Reposer le panier dans la pompe en alignant l'ouverture avec le tuyau d'aspiration. S'il est bien aligné, le panier descendra facilement en place. Ne pas le forcer en place.

Mise en GARDE

Un panier mal aligné ne permettra pas de poser correctement le couvercle, provoquant une fuite d'air, qui pourrait entraîner des dommages à la pompe.

1. Retirer le joint d'étanchéité du couvercle et retirer les débris autour du siège du joint d'étanchéité, car ceci peut permettre l'entrée d'air dans le système. Nettoyer le joint d'étanchéité et le poser sur le couvercle.
2. Reposer le couvercle avec l'anneau de blocage. Serrer le couvercle à la main pour assurer une bonne étanchéité. N'utiliser aucun outil pour serrer le

Couvercle; serrer uniquement à la main.

1. Vérifier que toutes les valves sont de nouveau à la bonne position pour une opération normale.
2. Ouvrir le clapet de décharge de pression sur le filtre, et veiller à ce qu'il soit propre et prêt à fonctionner.
3. Mettre la pompe sous tension. Lorsque l'air a été évacué du filtre, fermer le clapet de décharge de pression.

5.1 Retirer le couvercle de la pompe

1. S'assurer que la pompe est éteinte.
2. S'assurer que le commutateur au coupe-circuit qui alimente le moteur de la pompe est hors tension.
3. S'assurer que toutes les valves d'isolation nécessaires sont fermées pour empêcher l'eau d'atteindre la pompe.
4. En suivant les repères sur l'anneau de blocage, tourner la bague dans le sens anti-horaire jusqu'à ce que les repères de démarrage (START) s'alignent avec les ports. Voir la Figure 15.
5. Retirer délicatement l'anneau de blocage

RISQUE de CHOC électrique

Éteindre tous les commutateurs et le disjoncteur principal du circuit électrique de la pompe à vitesse variable avant de commencer la procédure. Le défaut de se conformer peut entraîner un risque d'électrocution entraînant des blessures corporelles graves ou la mort.

RISQUE de CHOC électrique

En raison du risque potentiel d'incendie, d'électrocution ou de blessures corporelles, les pompes Jandy ^ doivent être installées conformément au National Electrical Code ^ (NEC ^), aux codes électriques et de sécurité locaux, ainsi que selon la loi Occupational Safety and Health Act (OSHA). Il est possible de commander des copies du NEC auprès de la National Fire Protection Association, 1 Batterymarch Park, Quincy, MA 02169, États-Unis, ou de votre agence d'inspection du gouvernement.

Au Canada, les pompes Jandy doivent être installées conformément au Code canadien de l'électricité (CCE).

Tourner l'anneau de blocage dans le sens anti-horaire Aligner le bouton « START » avec le port

Figure 15. DÉVERROUILLER L'ANNEAU DE BLOCAGE

Couvercle avec anneau de blocage Joint

Figure 16. Joint torique dans le couvercle

Soulever l'anneau de blocage pour retirer le couvercle avec joint Bague de blocage Couvercle Joint Panier

Figure 17. Retirer le couvercle de la pompe

Mise en GARDE

La pompe doit être protégée en prévision des températures de gel. Si la pompe gèle, cela causera de graves dommages qui annuleront la garantie.

Mise en GARDE

Ne pas utiliser de solutions d'antigel dans les systèmes de piscine, de spa ou de cuve thermale. L'antigel est très toxique et peut endommager le système de circulation. La seule exception est le propylène glycol. Pour plus d'informations, consultez votre détaillant local en piscine/spa ou prenez contact avec une entreprise d'entretien de piscine qualifiée.

1. Vidanger toute l'eau de la pompe, de l'équipement du système et de la tuyauterie.
2. Retirer les deux (2) bouchons de vidange. Ranger les bouchons de vidange dans un endroit sûr et les réinstaller lorsque la saison froide est terminée. Assurez-vous que les bouchons de vidange et les joints toriques ne sont pas égarés.
3. Maintenir le moteur couvert et au sec. Ne pas couvrir la pompe avec du plastique, car ceci va créer de la condensation susceptible d'endommager la pompe.

REMARQUE Zodiac Pool Systems LLC recommande de faire déconnecter le câblage électrique au commutateur ou à la boîte de jonction par un technicien d'entretien ou un électricien certifié. Une fois l'alimentation coupée, desserrer les deux (2) raccords et ranger les pompes à l'intérieur. Pour la sécurité et pour empêcher l'entrée de contaminants, réinstaller tous les couvercles de boîtes de conduit et de bornes.

1. Lorsque le système est rouvert pour la mise en marche, demandez à un technicien ou un électricien de vérifier que toute la tuyauterie, toutes les valves, tout le câblage et l'équipement est conforme aux recommandations du fabricant. Prêter une attention particulière au filtre et aux connexions électriques.
2. La pompe doit être amorcée avant d'être démarrée. Se reporter à la section 4.1. La mise en marche.

Section 6. dépannage et réparation

Zodiac Pool Systems LLC vous recommande fortement d'appeler un technicien qualifié pour toute intervention sur le système de filtre/pompe. Pour trouver un technicien qualifié, consultez les pages jaunes de votre région ou visitez ZodiacPoolSystems.com ou ZodiacPoolSystems.ca et cliquez sur « Points de vente »

Symptôme Cause possible/Solution
Le moteur ne démarre pas ou le contrôleur ne détecte pas le moteur.	Pas de courant au moteur. Demandez à un professionnel certifié de vérifier la tension sur la borne d'alimentation principale avec le disjoncteur activé. La tension doit être autour des 10 % de la tension indiquée sur la plaque signalétique du moteur.
	Le moteur a expérimenté une erreur. Mettez le moteur hors tension. Si le moteur a rencontré une erreur, un code d'erreur peut apparaître sur le contrôleur. Pour effacer l'erreur, désactivez le disjoncteur principal connecté au moteur. Attendez au moins 5 minutes avant de remettre le moteur sous tension. La tension dans les condensateurs doit être complètement drainée pour un cycle d'alimentation adéquat.
	Mauvais câblage basse tension. La connexion RS-485 doit être sécurisée sans aucun fil coupé. Inspectez le câblage basse tension à la recherche de signes de corrosion. Si nécessaire, coupez les fils et dénudez les nouveaux fils. Assurez-vous qu'il n'y a pas de morceaux de fil coupés à l'intérieur du connecteur RS-485.
	Câblage basse tension coupé. Le fil peut avoir des ruptures quelque part entre le moteur et le contrôleur. Lorsque tout est hors tension, prenez un multimètre et réglez-le sur Ohms/Continuité. Vérifiez la continuité de chacune des lignes basse tension du côté moteur au côté contrôleur. Remplacez complètement les fils RS-485 si nécessaire.
	Mauvais câblage basse tension. Vérifiez le câblage du connecteur RS-485. Les couleurs des fils pour les broches 1 à 4 doivent être rouge, noir, jaune et vert.
	Testez le lecteur avec la méthode du cavalier RS-485. En utilisant de petites sections de fil 22 AWG, reliez les broches 1 à 3 et 2 à 4. Ces fils peuvent être fabriqués en coupant une section des fils RS-485. Réinstallez le connecteur et fixez le capot d'accès. Injector le courant au moteur. Le moteur doit tourner à 2600 tr/min. Si le moteur fonctionne, il y a un problème avec la ligne RS-485 ou avec le contrôleur. Appeler le soutien technique Zodiac au 800 822-7933
	Les commutateurs DIP dans la mauvaise configuration. Le variateur de vitesse a deux commutateurs DIP 3 et 4. Ceux-ci doivent tous deux être en position OFF pour la Pompe 01. C'est la configuration pour tous les contrôleurs qui ne sont pas automatisés et la première pompe pour l'automatisation. Si plusieurs pompes à vitesse variable sont contrôlées avec un système d'automatisation, elles doivent être dans la configuration appropriée. Reportez-vous à la section sur les commutateurs DIP du manuel pour configurer les autres moteurs.
	Vérifiez la cédule. Le moteur ne s'allume que pendant les durées programmées définies dans le contrôleur. Vérifiez que le moteur est programmé pour s'allumer à ce moment.
	Si le moteur a encore des problèmes de démarrage ou continue à afficher des défauts, appeler le soutien technique Zodiac au 800 822-7933
Le moteur démarre mais s'arrête peu après	Des débris peuvent être coincés entre la roue et le diffuseur. Cela empêchera l'arbre d'entraînement de tourner et causera une erreur au moteur. Faites vérifier par un professionnel agréé si l'arbre de transmission est grippé et hors tension. Un test rapide peut consister à insérer une clé Allen de 5/16 po à l'arrière du boitier du ventilateur et dans l'arbre d'entraînement. Faites tourner manuellement l'arbre d'entraînement pour vérifier s'il est grippé. Si de grandes quantités de débris sont trouvés, vérifiez qu'il n'y ait pas de fissures dans votre panier crépine. Remplacer le panier crépine si nécessaire.
Le moteur devient chaud et s'éteint régulièrement	Si le moteur a encore des problèmes de démarrage, appeler le soutien technique Zodiac au 800 822-7933Veiller à ce qu'il y a suffisamment de place autour du moteur pour que l'air circule et maintienne le moteur frais. Demander à un électricien qualifié de vérifier le serrage des connexions électriques ainsi que la tension du moteur lorsqu'il est en fonction. Si la tension principale est en dehors de 10 % de la plaque signalétique du moteur, le moteur peut être soumis à des charges excessives. Contactez votre fournisseur de surface d'alimentation local.
Aucune alimentation au niveau du contrôleur.	Ceci est exclusif à tout contrôleur qui n'est pas un système d'automatisation. Le moteur peut alimenter les contrôleurs via la ligne RS-485. Demandez à un électricien certifié de tester la tension sur la ligne RS-485 tant que le moteur est sous tension. Il devrait y avoir entre 8 et 12 Volts CC entre les broches 1 et 4. Si la tension est inférieure ou nulle, appeler le soutien technique Zodiac au 800 822-7933
	Mauvais câblage basse tension. Vérifiez le câblage du connecteur RS-485. Les couleurs des fils pour les broches 1 à 4 doivent être rouge, noir, jaune et vert.
Les relais auxiliaires ne fonctionnent pas	Assurez-vous que le moteur tourne à au moins 1725 tr/min pour les équipements câblés sur Aux 1 et à 2250 tr/min pour les équipements câblés sur Aux 2. Lors de la première mise en marche de la pompe, il faut attendre 3 minutes avant la fermeture des contacts. Attendez 5 secondes avant la fermeture des contacts lorsque la vitesse de contact minimale est atteinte.
	Le problème peut provenir d'équipements reliés au relais. Consultez le manuel du propriétaire de l'équipement pour vous assurer que l'équipement auxiliaire n'est pas en panne.
	Si les relais ne s'engagent toujours pas, appeler le soutien technique Zodiac au 800 822-7933
Les contacts secs ne fonctionnent pas	Testez le lecteur avec la méthode du cavalier RS-485. En utilisant de petites sections de fil 22 AWG, reliez les broches 1 à 3 et 2 à 4. Ces fils peuvent être fabriqués en coupant une section des fils RS-485. Réinstallez le connecteur et fixez le capot d'accès. Injector le courant au moteur. Le moteur doit tourner à 2600 tr/min. Si le moteur fonctionne, il y a un problème avec les contacts secs ou les lignes de contacts secs. Appeler le soutien technique Zodiac au 800 822-7933
	Câblage basse tension coupé. Le fil peut avoir des ruptures quelque part entre le moteur et les commutateurs externes. Lorsque tout est hors tension, prenez un multimètre et réglez-le sur Ohms/Continuité. Vérifiez la continuité de chacune des lignes basse tension du côté moteur au côté contrôleur. Remplacez complètement les fils de contact sec si nécessaire.

Mise en GARDE

Cette pompe doit être entretenue par un technicien d'entretien professionnel et qualifié en installation de piscine/spa. Les procédures suivantes doivent être suivies à la lettre. Une mauvaise installation et/ou le fonctionnement peut présenter de dangereux risques électriques, ce qui peut causer des tensions élevées à travers le système électrique. Ceci peut causer un dommage matériel, de graves blessures corporelles et/ou la mort. Toute mauvaise installation et/ou utilisation annule la garantie.

Mise en GARDE

Avant de procéder à l'entretien de la pompe, mettre hors tension les disjoncteurs à la source d'alimentation. De graves blessures corporelles ou la mort peuvent se produire si la pompe démarre lorsque votre main est à l'intérieur de la pompe.

6.1.1 Rotor bloqué

1. Arrêter la pompe. Couper le disjoncteur au moteur de la pompe.
2. Retirer le couvercle et le panier.
3. Regarder s'il y a des débris à l'intérieur de la pompe et les retirer.
4. Reposer le panier et le couvercle.
5. Réactiver le disjoncteur au moteur de la pompe.
6. Allumer la pompe pour voir si le problème est résolu.
7. Si l'impulseur est toujours bloqué par des débris et qu'il n'est pas possible de les retirer en suivant l'étape 2 à 4, il faudra démonter la pompe pour accéder à l'entrée et à la sortie de l'impulseur.

Section 7. spécifications du produit et données techniques

Vue éclatée pour référence générale seulement. Des modèles spécifiques peuvent différer. Veuillez vous reporter aux coordonnées ci-dessus pour obtenir des informations sur les pièces de rechange de modèles de pompes spécifiques. Pour obtenir une liste complète des pièces de rechange, visitez le site www.jandy.com ou appelez le soutien technique Zodiac au 1 800 822-7933 ou envoyez un e-mail à l'adresse [e-mail]. Au Canada, veuillez appeler le 1 888 647 4004 ou envoyez un courriel à [e-mail].

7.1 Vues éclatées

1 - Moteur, Entraînement 2 - Couvercle d'accès 3 - Joint torique du couvercle d'accès 4 - Capot du ventilateur 5 - Moteur, Matériel 6 - Pied de montage moteur 7 - Matériel de la plaque arrière 8 - Joint torique de la plaque arrière 9 - Rotor et matériel 10 - Joint torique du diffuseur

11 - Corps de pompe 12 - Bouchons de vidange avec joint torique 13 - Arbuste, joint torique et écrou-raccord 14 - Panier filtre pour débris de pompe 15 - Anneau de blocage et joint torique 16 - Diffuseur et matériel 17 - Joint d'étanchéité mécanique 18 - Plaque arrière 19 - Petites base ajustable avec entretoises (Modèles VSFHP uniquement) 20 - Grande Base ajustable (P# R0546400 en option pour utilisation avec Modèles VSFHP seulement)

Figure 18. Vue éclatée de la pompe à vitesse variable, modèle DV2A Jandy

7.2 Courbes de performance

©2020 Zodiac Pool Systems LLC. Tous droits réservés. ZODIAC® est une marque de commerce déposée de Zodiac International, S. A. S. U., et utilisée sous licence. Toutes les autres marques sont la propriété de leurs propriétaires respectifs. H0705700 REV A

ETL CONFORME À LA NORME UL 1081 Certifié selon CAN/CSA C22.2 n°108
