Type de produit	Enceinte active amplifiée
Marque	RCF
Modèle	ART 912AX
Catégorie	Haut-parleur de sonorisation professionnelle
Puissance amplificateur	2100 W (bi-canal)
Woofer	12" (304,8 mm) avec bobine mobile 2,5"
Moteur à compression	1,75" (44,45 mm) à néodyme
Directivité	100° x 60° (guide d'ondes True Resistive Waveguide)
Poids	19 kg
Alimentation secteur	100-240 V~, 50/60 Hz
Fusible	T6,3 A L 250 V
Connectique entrée	2 entrées combo XLR/JACK (micro/ligne), 1 entrée auxiliaire mini-jack 3,5 mm stéréo
Connectique sortie	1 sortie XLR MIX OUT/LINK
Bluetooth	Streaming audio et contrôle via application (iOS/Android)
Écran	Tactile couleur capacitif 2,4"
Traitement DSP	FiRPHASE, Bass Motion Control (BMC)
Modes de fonctionnement	Enceinte seule, couplage subwoofer, retour de scène, suspension
Accrochage	Points d'ancrage pour accessoires optionnels ART9 H-BR, V-BR, FL-BR
Entretien	Nettoyage avec chiffon sec, appareil éteint ; ne pas utiliser de solvants
Sécurité	Classe I avec mise à la terre ; ne pas ouvrir ; éviter exposition à l'eau
Pièces détachées	Fusible remplaçable par centre de service agréé
Réparabilité	Intervention par personnel qualifié uniquement
Fabrication	Fabriqué en Italie

FOIRE AUX QUESTIONS - ART 912AX RCF

Comment brancher et allumer l'enceinte ART 912AX ?

Avant toute chose, vérifiez que la tension secteur correspond à celle indiquée sur la plaque signalétique (115V ou 230V). Branchez le câble d'alimentation sur une prise secteur adaptée. Connectez vos sources audio aux entrées combo (XLR ou Jack). Assurez-vous que le volume de l'enceinte et de la source sont au minimum. Mettez d'abord sous tension votre table de mixage ou source, puis allumez l'enceinte avec l'interrupteur situé à l'arrière. Réglez progressivement le volume.

Comment utiliser le Bluetooth pour le streaming audio ?

Depuis l'écran tactile, accédez à la page Bluetooth et appuyez sur le bouton PAIR. Sur votre smartphone, ouvrez les paramètres Bluetooth et sélectionnez l'appareil nommé 'ART9-AX1' (évitez la connexion à l'entrée se terminant par '_LE' qui est réservée au contrôle). Une fois connecté, vous pouvez diffuser votre musique. Vous pouvez aussi contrôler l'enceinte via l'application LiveRemote disponible sur iOS et Android.

Comment connecter plusieurs enceintes en chaîne ?

Pour connecter une enceinte supplémentaire, utilisez la sortie XLR MIX OUT / IN 1 LINK. Lorsque le bouton MIX OUT / IN 1 LINK est enfoncé, la sortie devient une 'Link Out' qui reproduit directement le signal de l'entrée 1. Vous pouvez ainsi relier plusieurs enceintes en daisy chain. Assurez-vous que les câbles sont de bonne qualité et que l'impédance totale reste compatible.

Que faire si l'enceinte ne s'allume pas ?

Vérifiez d'abord que l'interrupteur d'alimentation est en position marche et que le câble d'alimentation est correctement branché et en bon état. Assurez-vous que la prise secteur est sous tension (essayez un autre appareil). Si le problème persiste, le fusible a peut-être sauté : contactez un centre de service RCF agréé pour le faire remplacer. N'ouvrez jamais l'enceinte vous-même.

Que faire si le son est saturé et la LED Overload clignote ?

Cela indique que le niveau d'entrée est trop élevé. Réduisez le volume de sortie de votre table de mixage ou de la source. Vous pouvez aussi baisser le niveau sur l'enceinte via l'encodeur rotatif ou l'écran tactile. Si le problème persiste, vérifiez que les câbles de signal sont en bon état et non endommagés.

Comment régler le volume et les entrées ?

Par défaut, l'encodeur rotatif contrôle le volume général (MAIN/MIX). Pour régler les niveaux individuels des entrées (1, 2, 3/4, BT), touchez le fader virtuel correspondant sur l'écran tactile puis tournez l'encodeur. Le niveau s'affiche en dB en bas de l'écran. Vous pouvez aussi utiliser l'application LiveRemote pour un contrôle à distance.

Comment utiliser l'écran tactile et l'encodeur ?

L'écran tactile capacitif de 2,4 pouces permet de naviguer dans les menus et de sélectionner les paramètres. Touchez un élément pour le sélectionner, puis tournez l'encodeur pour modifier sa valeur. En veille, une pression sur l'encodeur réveille l'écran et affiche la page MIXER. L'encodeur sert alors au volume général.

Quels sont les modes de configuration possibles ?

Les enceintes ART 9 AX peuvent être placées au sol ou sur scène en position verticale (sonorisation principale) ou inclinées en retour de scène. Elles peuvent aussi être montées sur un pied d'enceinte ou au-dessus d'un subwoofer à l'aide d'une barre de couplage. Pour des installations suspendues, utilisez les accessoires optionnels (ART9 H-BR, V-BR, FL-BR) et faites appel à un installateur professionnel.

Comment entretenir l'enceinte ART 912AX ?

Nettoyez régulièrement les surfaces extérieures avec un chiffon sec et doux, toujours lorsque l'appareil est éteint. N'utilisez jamais de solvants, alcool ou produits abrasifs. Pour les environnements extérieurs, assurez-vous que l'enceinte est à l'abri de la pluie et de l'humidité. Si l'enceinte a été exposée au froid, réchauffez progressivement les haut-parleurs en envoyant un signal de faible niveau pendant 15 minutes.

Quelles sont les précautions de sécurité importantes ?

Cet appareil est de Classe I : il doit être relié à une prise secteur avec mise à la terre. N'ouvrez jamais le boîtier car des tensions dangereuses sont présentes à l'intérieur. Évitez toute exposition à l'eau ou à l'humidité. Pour éviter des lésions auditives, portez des protections auditives si vous utilisez l'enceinte à fort volume. En cas de problème, adressez-vous à un professionnel qualifié.

MODE D'EMPLOI ART 912AX RCF

Les symboles utilisés dans ce document signalent des instructions d'utilisation et des avertissements importants qui doivent être strictement respectés.

	ATTENTION	Instructions d'utilisation importantes : explique les situations où le produit pourrait subir des dommages, pouvant impliquer une perte de données
	AVERTISSEMENT	Conseil important à propos de l'utilisation de tensions dangereuses et le risque éventuel d'électrisation, de blessure ou de mort.
	REMARQUES IMPORTANTES	Informations utiles et pertinentes sur le sujet
	SUPPORTS, CHARIOTS ET DIABLES	Informations sur l'utilisation de supports, de chariots et de diables. Rappel que le transport de l'enceinte doit s'effectuer avec une extrême prudence, sans jamais l'incliner.
	ÉLIMINATION DES DÉCHETS	Ce symbole indique que ce produit ne doit pas être éliminé avec vos déchets ménagers, conformément à la directive DEEE (2012/19/UE) et à votre législation nationale.

Remarques importantes

Ce manuel contient des informations importantes pour utiliser correctement et en toute sécurité l'appareil. Avant de brancher et d'utiliser ce produit, veuillez lire attentivement ce manuel d'instructions et le garder à portée de main pour le consulter ultérieurement. Le manuel doit être considéré comme faisant partie intégrante de ce produit et doit l'accompagner lorsqu'il change de propriétaire, afin qu'il serve de référence pour une installation et une utilisation correctes ainsi que pour les consignes de sécurité. RCF S. p. A. n'assumera aucune responsabilité en cas d'installation et/ou d'utilisation incorrecte de ce produit.

Précautions de sécurité

1. Toutes les précautions, en particulier celles relatives à la sécurité, doivent être lues avec une attention particulière, car elles contiennent des informations importantes.

2. Alimentation depuis le secteur

a. La tension secteur est suffisamment élevée pour entraîner un risque d'électrisation. Installez et connectez ce produit avant de le brancher. b. Avant de le mettre sous tension, assurez-vous que toutes les connexions ont été effectuées correctement et que la tension secteur correspond à celle indiquée sur la plaque signalétique de l'appareil. Si ce n'est pas le cas, veuillez contacter votre revendeur RCF. c. Les parties métalliques de l'appareil sont mises à la terre via le câble d'alimentation. Un appareil avec une construction de CLASSE I doit être relié à une prise de courant équipée d'une mise à la terre. d. Protégez le câble d'alimentation contre les dommages. Assurez-vous qu'il est placé de manière à ce qu'on ne puisse pas marcher dessus ou l'écraser avec des objets. e. Pour éviter tout risque d'électrisation, n'ouvrez jamais ce produit : il n'y a aucune pièce à l'intérieur à laquelle l'utilisateur a besoin d'accéder. f. Faites attention : dans le cas d'un produit fourni par le fabricant uniquement avec des connecteurs POWERCON et sans câble d'alimentation, les câbles d'alimentation suivants conformes à la norme nationale doivent être utilisés, avec des connecteurs POWERCON de type NAC3FCA (entrée) et NAC3FCB (sortie), : - UE : câble de type H05VV-F 3G 3x2,5 mm2 - Norme CEI 60227-1 - JP : câble de type VCTF 3x2 mm2; 15 Amp/120 V\~ - Norme JIS C3306 - US : câble de type SJT/SJTO 3x14 AWG; 15 Amp/125 V\~ - Norme ANSI/UL 62

1. Assurez-vous qu'aucun objet ou liquide ne peut pénétrer dans ce produit, cela pourrait provoquer un court-circuit. Cet appareil ne doit pas être exposé à des gouttes ou à des éclaboussures. Aucun objet rempli d'un liquide, comme un vase, ne doit être placé sur cet appareil. Aucune flamme nue (telle que des bougies allumées) ne doit être placée sur cet appareil.
2. N'essayez jamais d'effectuer des modifications, des réparations ou de faire fonctionner l'appareil d'une manière qui n'est pas expressément décrite dans ce manuel. Contactez votre centre de service agréé ou du personnel qualifié si l'un des cas suivants se produit :
3. Le produit ne fonctionne pas (ou fonctionne de manière anormale).
4. Le câble d'alimentation a été endommagé.
5. Des objets ou des liquides ont pénétré dans l'appareil. -Le produit a subi un gros choc.
6. Si ce produit n'est pas utilisé pendant une longue période, débranchez le câble d'alimentation.
7. Si ce produit commence à émettre des odeurs inhabituelles ou de la fumée, éteignez-le immédiatement et débranchez le câble d'alimentation.
8. Ne connectez pas ce produit à des équipements ou accessoires qui ne sont pas prévus à cet effet. Pour une exploitation en accroche, utilisez uniquement les points d'ancrage prévus à cet effet et n'essayez pas d'accrocher ce produit en utilisant des éléments inadaptés ou non spécifiquement adaptés à cet usage. Vérifier également la compatibilité de la surface à laquelle le produit est accroché (mur, plafond, structure, etc.), et des composants utilisés pour la fixation (chevilles, vis, supports non fournis par RCF, etc.), qui doivent garantir la sécurité du système / de l'installation sur la durée, en tenant compte également, par exemple, des vibrations mécaniques normalement générées par les haut-parleurs. Pour éviter tout risque de chute de matériel, n'empilez pas plusieurs unités de ce produit, sauf si cette possibilité est spécifiée dans le manuel d'utilisation.
9. RCF S. p. A. recommande vivement que ce produit soit installé uniquement par des intégrateurs professionnels qualifiés (ou des entreprises spécialisées) qui pourront garantir une installation correcte et la certifier selon les normes en vigueur.

L'ensemble du système audio doit être conforme aux normes et réglementations en vigueur concernant les systèmes électriques.

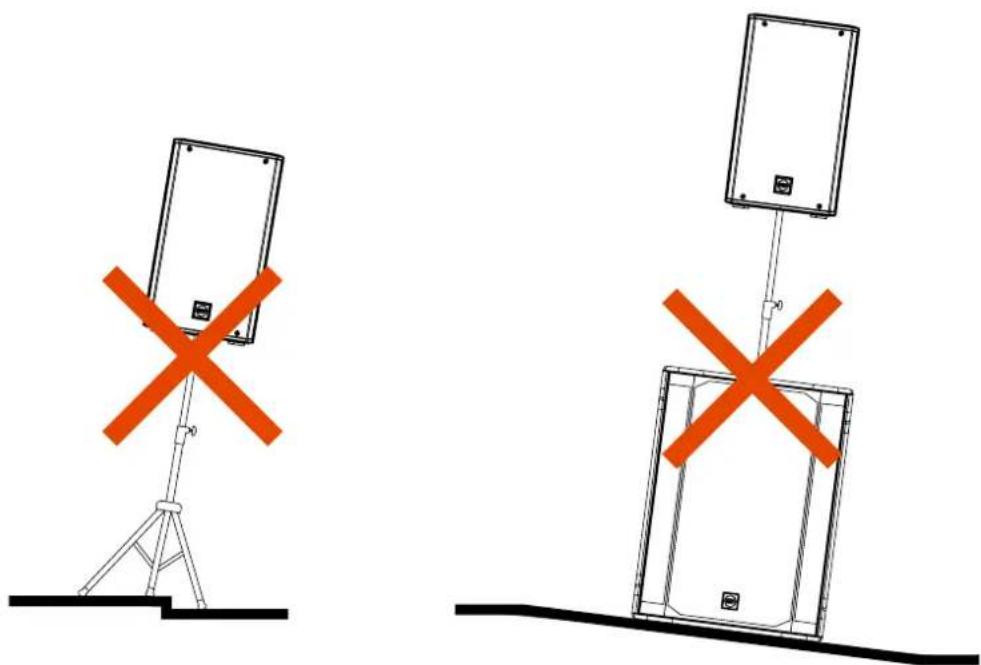

Ce matériel ne doit être utilisé que sur des supports, des chariots et des diables, le cas échéant, qui sont recommandés par le fabricant. L'ensemble équipement/support/chariot/diable doit être déplacé avec une extrême prudence. Les arrêts soudains, une force de poussée excessive et des sols irréguliers peuvent provoquer le basculement de

l'ensemble. Ne jamais incliner l'ensemble.

1. De nombreux facteurs mécaniques et électriques doivent être pris en compte lors de l'installation d'un système audio professionnel (en plus des critères strictement acoustiques, comme la pression acoustique, la dispersion, la réponse en fréquence, etc.).
2. Perte de l'audition.

L'exposition à des niveaux sonores élevés peut entraîner une perte auditive permanente. Le niveau de pression acoustique entraînant une perte d'audition est différent d'une personne à l'autre, et dépend de la durée d'exposition. Pour éviter un cumul potentiellement dangereux de niveaux élevés de pression acoustique, toute personne exposée doit utiliser des dispositifs de protection adéquats. Dès que vous utilisez un haut-parleur capable de produire des niveaux sonores élevés, il est nécessaire de porter des bouchons d'oreille ou un casque anti-bruit. Consultez les caractéristiques techniques du manuel pour connaître le niveau de pression acoustique maximal.

Précautions d'utilisation

• Placez ce produit loin de toute source de chaleur et assurez toujours une circulation d'air adéquate tout autour.
• N'utilisez pas ce produit en surviveau pendant une longue période.
• Ne forcez jamais les éléments de contrôle (touches, boutons, etc.).
• N'utilisez pas de solvants, d'alcool, de benzène ou d'autres substances volatiles pour nettoyer les parties externes de ce produit.

Remarques importantes

Pour éviter l'apparition de bruit sur les liaisons audio, utilisez uniquement des câbles blindés et évitez de les placer à proximité :

• d'un équipement produisant des champs électromagnétiques de haute intensité
• de câbles secteur -de câbles d'enceinte

ISSEMENT ! ATTENTION ! Pour éviter tout risque

d'incendie ou de choc électrique, n'exposez jamais ce produit à la pluie ou à l'humidité.

AVERTISSEMENT ! Pour éviter tout risque d'électrocution, ne pas

brancher l'appareil sur le secteur lorsque la grille est retirée

AVERTISSEMENT ! Pour réduire le risque d'électrisation, ne

démontez pas ce produit à moins de posséder les qualifications requises. Pour les réparations, adressez-vous à un professionnel qualifié.

Ce produit doit être remis à un site de collecte agréé pour le recyclage des déchets d'équipements électriques et électroniques (EEE). Une manipulation incorrecte de ce type de déchets pourrait avoir un impact négatif sur l'environnement et la santé humaine

en raison de la présence de substances potentiellement dangereuses généralement associés aux EEE. En même temps, votre coopération dans l'élimination correcte de ce produit contribuera à l'utilisation efficace des ressources naturelles. Pour plus d'informations sur les endroits où vous pouvez déposer vos équipements usagés pour le recyclage, veuillez contacter votre municipalité ou l'autorité chargée des déchets ou votre service d'élimination des déchets ménagers.

Entretien et maintenance

Pour garantir une longue durée de vie, voici quelques conseils d'utilisation :

• Si le produit est destiné à être installé à l'extérieur, assurez-vous qu'il est sous abri et protégé de la pluie et de l'humidité.
• Si le produit doit être utilisé dans un environnement froid, réchauffez lentement les bobines des haut-parleurs en envoyant un signal de faible niveau pendant environ 15 minutes avant d'envoyer des signaux de forte puissance.
• Utilisez toujours un chiffon sec pour nettoyer les surfaces extérieures de l'enceinte et faites-le toujours lorsque l'appareil est éteint.

ATTENTION : pour éviter d'endommager les finitions extérieures,

n'utilisez pas de solvant de nettoyage ni de produit abrasif.

ISSEMENT ! ATTENTION ! Pour les enceintes

amplifiées, effectuez le nettoyage uniquement lorsque l'alimentation est coupée.

RCF S. p. A. se réserve le droit d'apporter des modifications sans préavis afin de rectifier toute erreur et/ou omission.

Consultez toujours la dernière version du manuel sur www. rcf. it.

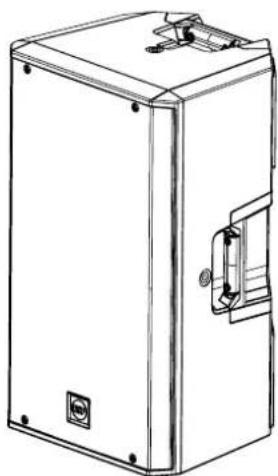

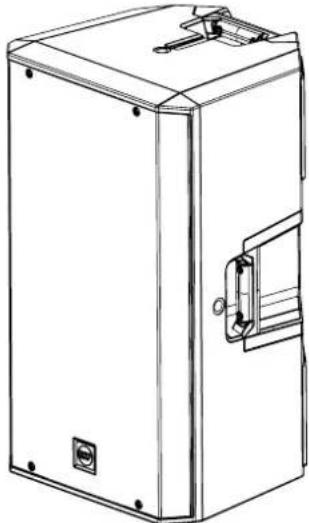

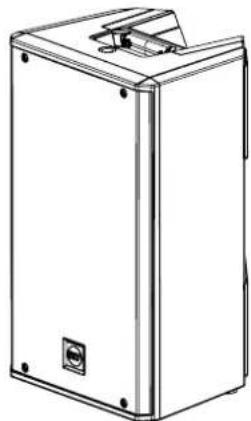

La série ART 9 AX

Les enceintes ART 9 AX ont bénéficié d'une conception pleine de maîtrise en vue d'offrir des performances audio exceptionnelles et une grande polyvalence pour les applications audio intensives. Elles combinent un moteur à compression de 1,75", un haut-parleur grave de grande qualité, un amplificateur à deux canaux de 2100 W et un guide d'ondes à directivité constante True Resistive Waveguide assurant une couverture cohérente de 100° x 60° pour un son clair et sans distorsion dans la zone d'écoute.

Grâce aux traitements DSP FiRPHASE et Bass Motion Control (BMC), exclusivités RCF, le comportement des haut-parleurs est optimisé avec précision sur chaque modèle, pour une clarté absolue ainsi que des graves profonds et puissants côté public. Les ART 9 AX combinent des enceintes et une amplification puissante et à hautes performances avec un processeur audio numérique pour une flexibilité maximale. Plusieurs modes de fonctionnement sont possibles, avec une enceinte seule ou en combinaison avec d'autres enceintes. L'audio ainsi que le contrôle à distance peuvent également être transmis aux enceintes via BLUETOOTH®.

Toutes les fonctions et tous les paramètres disponibles sont accessibles depuis l'écran couleur tactile capacitif intégré et un encodeur, de même que depuis une application iOS et Android dédiée.

2100 W Woofer 10" – bobine mobile 2,5" Moteur à compression 1,75" 15,8 kg / 34,83 lb

2100 W Woofer 12" – bobine mobile 2,5" Moteur à compression 1,75" 19 kg / 41,89 lb

2100 W Woofer 15" – bobine mobile 2,5" Moteur à compression 1,75" 22 kg / 48,5 lb

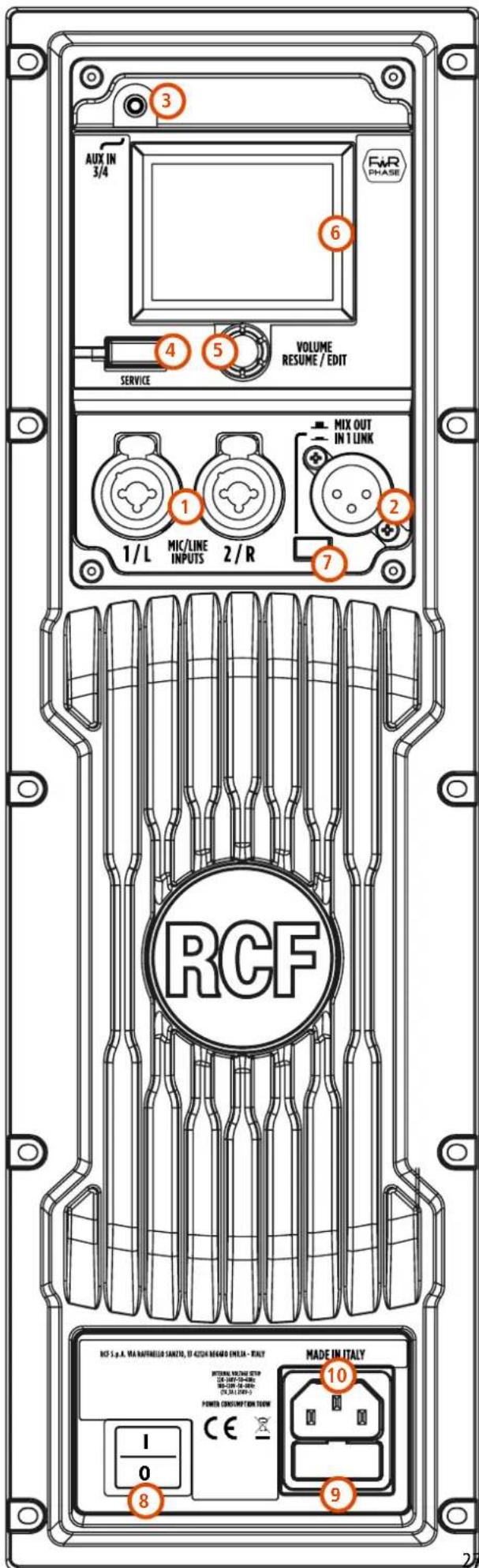

3. Fonctions et contrôles du panneau arrière

1 MIC/LINE INPUTS 1/L et 2/R Deux entrées avec connecteur COMBO. XLR symétrique pour les entrées micro et ligne, JACK TRS symétrique pour les entrées ligne. Les entrées micro sont équipées d'une alimentation fantôme 48 V commutable indépendamment pour l'utilisation de microphones à condensateur ou à électret.

Plus d'informations sont disponibles dans le Guide de référence ART 9 AX.

2 MIX OUT / IN 1 LINK est une sortie XLR symétrique mâle multifonction. Quand le BOUTON MIX OUT / IN 1 LINK est en position haute, la sortie est affectée à la section numérique MIX OUT, qui peut être réglée selon plusieurs modes. Lorsque le BOUTON MIX OUT / IN 1 LINK est enfoncé, le connecteur de sortie devient la « Link Out » de l'entrée 1, autrement dit un renvoi physique direct de l'entrée 1. Vous pouvez ainsi connecter une enceinte supplémentaire en lui envoyant le signal présent sur l'entrée 1.

3 AUX IN 3/4 Connecteur mini-jack 3,5 mm, entrée auxiliaire permettant de connecter des sources externes stéréo asymétriques.

4 SERVICE Port Micro-USB exclusivement pour la mise à jour du firmware.

5 ENCODEUR VOLUME - RESUME / EDIT Lorsque l'écran tactile est en veille ou affiche la page MIXER, l'encodeur règle le volume général de l'enceinte. En veille, une pression sur l'encodeur réactive l'écran et affiche la page MIXER. À ce stade, l'encodeur est affecté au volume général et vous avez la possibilité de faire varier d'autres paramètres en les sélectionnant via l'écran tactile.

6 DISPLAY L'écran tactile capacitif de 2,4", associé à l'encodeur, vous permet d'accéder à toutes les fonctions de l'enceinte et de les contrôler. Pour sélectionner un paramètre, touchez-le sur l'écran, puis tournez l'encodeur pour modifier sa valeur. De plus amples informations sont disponibles dans le Guide de référence ART 9 AX téléchargeable sur la page produit sur www. rcf. it.

7 BOUTON MIX OUT / IN 1 LINK II active et désactive la fonction de sortie XLR mâle (voir point n°2 - MIX OUT / IN 1 LINK).

8 INTERRUPTEUR D'ALIMENTATION L'interrupteur permet d'allumer et d'éteindre l'alimentation électrique.

9 BOÎTIER DU FUSIBLE Emplacement du fusible de l'alimentation.

10 PRISE 3-POINTS NORME CEI Prise d'alimentation.

TISSEMENT ! ATTENTION ! Les connexions

des enceintes doivent être effectués par un personnel qualifié et expérimenté disposant du savoir-faire technique ou d'instructions suffisamment précises (pour s'assurer que les raccordements sont effectués correctement) afin d'éviter tout danger électrique.

Pour éviter tout risque d'électrisation, ne connectez pas les enceintes lorsque l'amplificateur est sous tension.

Avant de mettre le système sous tension, vérifiez toutes les connexions et assurez-vous qu'il n'y a pas de court-circuit accidentel.

L'ensemble du système de sonorisation doit être conçu et installé en conformité avec les lois et règlements locaux en vigueur concernant les systèmes électriques.

AUX IN 3/4 SERVICE VOLUME RESUME / EDIT FWR PHASE 1/L MIC/LIKE INPUTS 2/R MIX OUT IN 1 LINK RCF INTENAL VOLTAGE STEP USB-1005-02-M86 USB-2011-08-M86 USB-3011-08-M86 POWER CONSUMPTION ROOM Made IN ITALY 1 0 8 9 10

4. Caractéristiques principales

PAGE MIXER (ACCUEIL)

MAIN/MIX 1 2 3/4 BT OUT 0.00 dB STEREO ADVANCED

Il s'agit de la page d'accueil MIXER de l'écran de contrôle de l'ART 9 AX.

Le niveau MAIN / MIX est contrôlé par défaut avec l'encodeur rotatif et son niveau est indiqué en dB dans la section au bas et au centre de l'écran. Pour régler les niveaux d'entrée (1, 2, 3/4, BT), touchez le fader virtuel correspondant et tournez l'encodeur.

Une description détaillée des paramètres modifiables se trouve dans le Guide de Référence ART 9 AX téléchargeable depuis la page produit sur www. rcf. it.

PAGE BLUETOOTH®

BLUETOOTH STATUS ART9-AX1 SINGLE STANDBY CTRL ON 20:FA:18 PAIR ART9-AX1 BT ID: 18-E8-FA MONO / MAIN ADVANCED SETUP Sur votre smartphone, Bluetooth® list: ART9-AX1 ART9-AX1_LE

Pour connecter l'application LiveRemote exécutée sur un appareil iOS ou Android, lancez l'application; après avoir accès à l'onglet inférieur DEVICES, lancez un SCAN et connectez l'enceinte ART 9-AX.

Pour connecter l'enceinte pour le streaming audio, accédez à la page Bluetooth® et appuyez sur le bouton PAIR; sur l'appareil auquel vous souhaitez vous connecter, accédez à la page des paramètres Bluetooth® et sélectionnez l'appareil audio étiqueté ART9-AX1. Veuillez noter que certains systèmes d'exploitation de smartphone peuvent afficher deux entrées, veillez éviter une connexion à la non-audio (se terminant par _LE), voir l'exemple ci-dessus. Le nom Bluetooth® de l'enceinte peut être différent; ART9-AX1 est celui par défaut et peut être modifié.

Le bouton SETUP ouvre la page de contrôle pour plus de paramètres de configuration de connexion Bluetooth®. L'état et le mode de connexion sont affichés dans la bande supérieure de l'écran.

Pour plus d'informations sur les différentes configurations Bluetooth®, se référer au manuel qui peut être téléchargé sur la page www. rcf. it.

5. CONNEXIONS

Les connecteurs doivent être raccordés conformément aux normes spécifiées par l'AES (Audio Engineering Society).

CONNECTEUR XLR MÂLE Raccordement symétrique

CONNECTEUR XLR FEMELLE Raccordement symétrique

CONNECTEUR JACK TS 6,35 mm Raccordement mono asymétrique

POINTE MANCHON

CONNECTEUR JACK TRS 6,35 mm Raccordement mono symétrique

POINTE ANNEAU MANCHON

MANCHON = TERRE (MASSE)

POINTE = CHAUD (+)

ANNEAU = FROID (-)

CONNECTEUR MINI JACK 3,5 mm Câblage stéréo

POINTE ANNEAU MANCHON

MANCHON = TERRE (MASSE)

POINTE = SIGNAL DE GAUCHE

ANNEAU = SIGNAL DE DROITE

Avant de connecter l'enceinte

Tous les contrôles ainsi que les entrées de signal et d'alimentation sont rassemblés sur le panneau arrière. Vérifiez d'abord le marquage sur le panneau arrière indiquant la tension (115 V ou 230 V). Le marquage indique la tension correcte. Si vous lisez une tension erronée sur le marquage ou si vous ne trouvez pas de marquage du tout, veuillez appeler votre revendeur ou le CENTRE DE SERVICE RCF agréé avant de connecter l'enceinte. Ce contrôle rapide permet d'éviter tout dommage.

S'il est nécessaire de changer la tension, veuillez appeler votre revendeur ou le CENTRE DE SERVICE RCF agréé. Cette opération nécessite le remplacement du fusible par un autre de la valeur adéquate et doit être effectué dans un CENTRE DE SERVICE RCF.

Avant d'allumer l'enceinte

Vous pouvez maintenant connecter le câble d'alimentation et le câble de signal. Avant d'allumer l'enceinte, assurez-vous que le potentiomètre du volume est réglé au niveau minimum (même sur la sortie de la table de mixage). Il est important que la table de mixage soit déjà allumée avant d'en faire de même avec l'enceinte. Cela évitera d'endommager l'enceinte et de provoquer des forts bruits impulsionnels dus à l'activation de certains éléments de la chaîne audio. Une bonne pratique consiste à toujours allumer les enceintes en dernier et à les éteindre immédiatement après leur utilisation. Vous pouvez maintenant allumer l'enceinte et régler le volume à un niveau approprié.

Protections

Les enceintes actives de la Série ART sont équipées d'un ensemble complet de circuits de protection. Ces circuits agissent très discrètement sur le signal audio, en contrôlant le niveau et en maintenant la distorsion à un niveau acceptable.

Configuration de la tension (réservé au CENTRE de service RCF)

200-240 V, 50 Hz

100-120 V, 60 Hz

(FUSIBLE T6,3 A L 250 V)

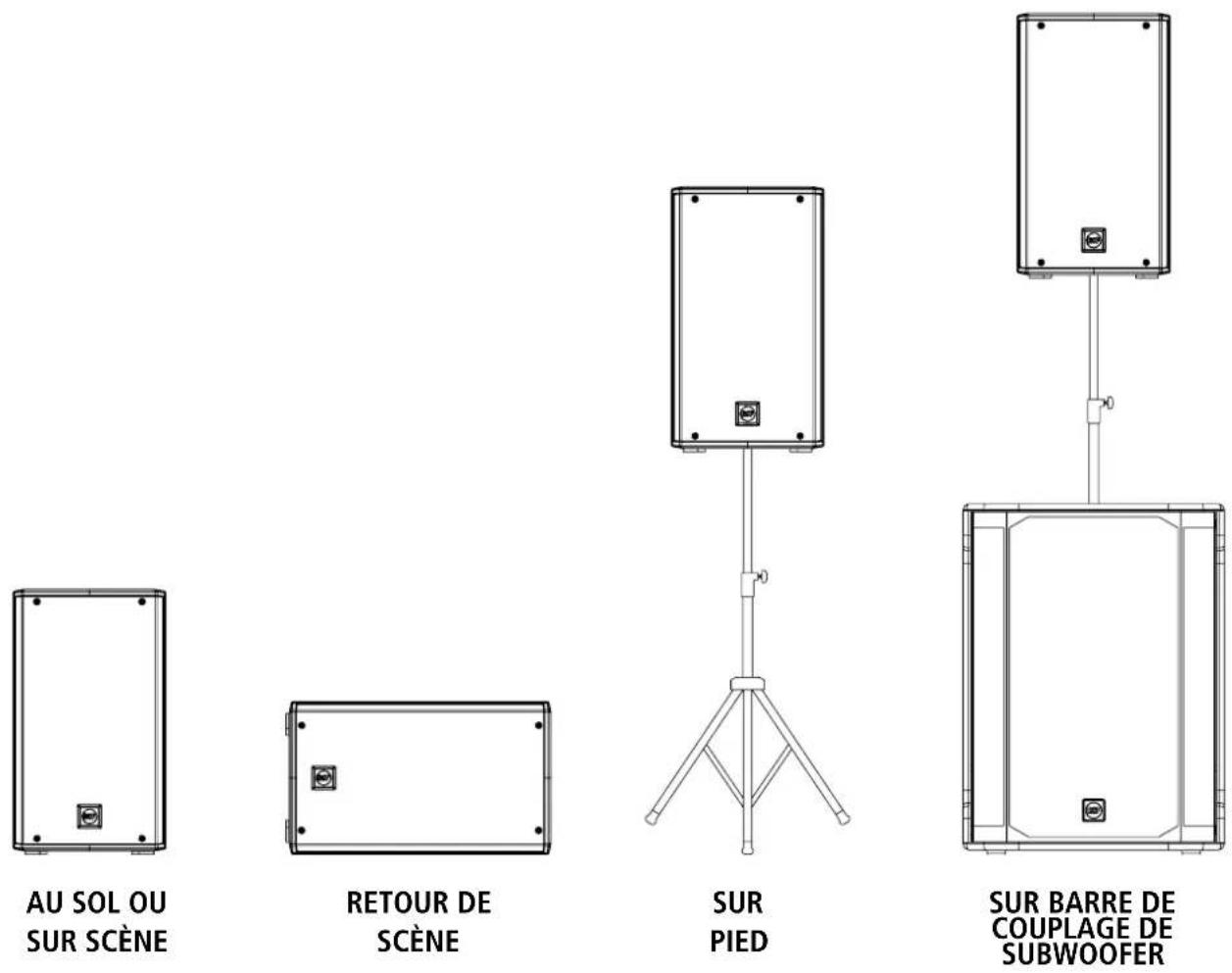

Plusieurs configurations sont possibles avec les enceintes ART 9. Elles peuvent être placées au sol ou sur une scène comme sonorisation principale ou utilisées comme retour de scène. Elles peuvent également être montées sur un pied d'enceinte ou sur un pied au-dessus d'un subwoofer.

Configurations suspendues

Les enceintes ART 9 peuvent également être fixées au mur ou accrochées à l'aide de leurs accessoires spécifiques ART9 H-BR, ART9 V-BR et ART9 FL-BR.

AVERTISSEMENT ! ATTENTION ! N'accrochez jamais les enceintes ART par leurs poignées. Les poignées sont e transport, non pour l'accroche.

AVERTISSEMENT ! ATTENTION ! Pour utiliser ce produit avec la barre de couplage de subwoofer, avant d'installer le système, veuillez vérifier les configurations autorisées et les indications concernant les accessoires, sur le site Web de RCF afin d'éviter tout danger et dommages aux personnes, animaux et objets. Dans tous les cas, veillez à ce que le subwoofer qui supporte l'enceinte soit placé sur un sol horizontal et sans être incliné.

AVERTISSEMENT ! ATTENTION ! L'utilisation de ces enceintes avec les accessoires tels qu'un pied ou une barre de couplage ne peut être effectuée que par un personnel qualifié et expérimenté, formé de manière appropriée aux installations de systèmes professionnels. Dans tous les cas, c'est à l'utilisateur qu'incombe la responsabilité finale de garantir les conditions de sécurité du système et d'éviter tout danger ou dommage pour les personnes, les animaux et les objets.

L'enceinte NE s'allume PAS

Assurez-vous que l'interrupteur de l'enceinte est activé et que l'enceinte est branchée sur une prise secteur sous tension

L'enceinte est branchée sur une prise secteur sous tension mais NE s'allume PAS

Vérifiez que le câble d'alimentation est intact et correctement branché.

L'enceinte est allumée mais NE produit AUCUN son

Vérifiez que le signal audio est envoyé correctement par la source, et si les câbles de signal ne sont pas endommagés.

Le son est saturé et la LED overload clignote fréquemment

Baissez le niveau de sortie de la table de mixage.

Le son est très FAIBLE, avec du souffle

Le signal de la source ou le niveau de sortie de la table de mixage est peut-être trop bas.

Il y a du souffle dans le son, même si le GAIN et le volume sont au BON niveau

La source peut envoyer un signal de mauvaise qualité ou avec du bruit

Grésillements ou ronflette

Vérifiez la mise à la terre du secteur et tous les équipements connectés à l'entrée de la table de mixage, y compris les câbles et les connecteurs.

AVERTISSEMENT ! Pour réduire le risque d'électrisation, ne démontez pas ce produit à moins de posséder les qualifications es. Pour les réparations, adressez-vous à un professionnel qualifié.
