Produkttyp	Aktive verstärkte Lautsprecherbox
Marke	RCF
Modell	ART 912AX
Kategorie	Professioneller Beschallungslautsprecher
Verstärkerleistung	2100 W (Zwei-Kanal)
Tieftöner	12" (304,8 mm) mit 2,5" Schwingspule
Kompressionstreiber	1,75" (44,45 mm) Neodym
Abstrahlverhalten	100° x 60° (True Resistive Waveguide Wellenleiter)
Gewicht	19 kg
Netzspannung	100-240 V~, 50/60 Hz
Sicherung	T6,3 A L 250 V
Eingangsanschlüsse	2 XLR/Klinke-Combo-Eingänge (Mikrofon/Line), 1 Aux-Eingang 3,5 mm Stereoklinke
Ausgangsanschlüsse	1 XLR-Ausgang MIX OUT/LINK
Bluetooth	Audio-Streaming und Steuerung per App (iOS/Android)
Display	2,4" kapazitives Farb-Touchdisplay
DSP-Verarbeitung	FiRPHASE, Bass Motion Control (BMC)
Betriebsmodi	Alleinstehend, Subwoofer-Kopplung, Bühnenmonitor, Flugmontage
Aufhängung	Aufhängepunkte für optionales Zubehör ART9 H-BR, V-BR, FL-BR
Wartung	Reinigung mit trockenem Tuch, Gerät ausgeschaltet; keine Lösungsmittel verwenden
Sicherheit	Schutzklasse I mit Erdung; nicht öffnen; Wasseraussetzung vermeiden
Ersatzteile	Sicherung austauschbar durch autorisiertes Servicecenter
Reparierbarkeit	Eingriff nur durch qualifiziertes Personal
Herstellung	Hergestellt in Italien

Häufig gestellte Fragen - ART 912AX RCF

Wie schließe ich die ART 912AX an und schalte sie ein?

Überprüfen Sie vor allem, ob die Netzspannung mit den Angaben auf dem Typenschild (115V oder 230V) übereinstimmt. Schließen Sie das Netzkabel an eine geeignete Steckdose an. Verbinden Sie Ihre Audioquellen mit den Combo-Eingängen (XLR oder Klinke). Stellen Sie sicher, dass die Lautstärke des Lautsprechers und der Quelle auf Minimum sind. Schalten Sie zuerst Ihr Mischpult oder die Quelle ein, dann schalten Sie den Lautsprecher mit dem Schalter auf der Rückseite ein. Erhöhen Sie die Lautstärke schrittweise.

Wie verwende ich Bluetooth zum Audio-Streaming?

Gehen Sie auf dem Touchscreen zur Bluetooth-Seite und drücken Sie die PAIR-Taste. Öffnen Sie auf Ihrem Smartphone die Bluetooth-Einstellungen und wählen Sie das Gerät mit dem Namen 'ART9-AX1' (vermeiden Sie die Verbindung zum Eingang mit '_LE', der für die Steuerung reserviert ist). Sobald verbunden, können Sie Ihre Musik streamen. Sie können den Lautsprecher auch über die LiveRemote-App für iOS und Android steuern.

Wie verbinde ich mehrere Lautsprecher in einer Kette?

Um einen weiteren Lautsprecher anzuschließen, verwenden Sie den XLR-Ausgang MIX OUT / IN 1 LINK. Wenn der Schalter MIX OUT / IN 1 LINK gedrückt ist, wird der Ausgang zu einem 'Link Out', der das Signal von Eingang 1 direkt wiedergibt. So können Sie mehrere Lautsprecher in einer Daisy-Chain verbinden. Achten Sie auf gute Kabelqualität und dass die Gesamtimpedanz kompatibel bleibt.

Was tun, wenn der Lautsprecher nicht einschaltet?

Überprüfen Sie zuerst, ob der Netzschalter auf Ein steht und das Netzkabel richtig angeschlossen und in gutem Zustand ist. Stellen Sie sicher, dass die Steckdose Strom hat (testen Sie mit einem anderen Gerät). Wenn das Problem weiterhin besteht, ist möglicherweise die Sicherung durchgebrannt: Wenden Sie sich an ein autorisiertes RCF-Servicecenter, um sie austauschen zu lassen. Öffnen Sie niemals selbst den Lautsprecher.

Was tun, wenn der Ton verzerrt ist und die Overload-LED blinkt?

Dies zeigt an, dass der Eingangspegel zu hoch ist. Reduzieren Sie die Ausgangslautstärke Ihres Mischpults oder der Quelle. Sie können auch die Lautstärke am Lautsprecher über den Drehregler oder den Touchscreen senken. Wenn das Problem weiterhin besteht, überprüfen Sie die Signalkabel auf Beschädigungen.

Wie stelle ich die Lautstärke und die Eingänge ein?

Standardmäßig steuert der Drehregler die Gesamtlautstärke (MAIN/MIX). Um die einzelnen Eingangspegel (1, 2, 3/4, BT) einzustellen, tippen Sie auf den entsprechenden virtuellen Fader auf dem Touchscreen und drehen Sie den Regler. Der Pegel wird in dB am unteren Bildschirmrand angezeigt. Sie können auch die LiveRemote-App zur Fernsteuerung verwenden.

Wie verwende ich das Touchdisplay und den Drehregler?

Das 2,4-Zoll kapazitive Touchdisplay ermöglicht die Navigation durch Menüs und die Auswahl von Parametern. Tippen Sie auf ein Element, um es auszuwählen, und drehen Sie dann den Regler, um den Wert zu ändern. Im Standby-Modus weckt ein Druck auf den Regler das Display und zeigt die MIXER-Seite an. Der Regler dient dann für die Gesamtlautstärke.

Welche Aufstellmöglichkeiten gibt es?

Die ART 9 AX Lautsprecher können auf dem Boden oder auf der Bühne in vertikaler Position (Hauptbeschallung) oder geneigt als Bühnenmonitor aufgestellt werden. Sie können auch auf einem Lautsprecherstativ oder über einem Subwoofer mit einer Kupplungsstange montiert werden. Für Fluginstallationen verwenden Sie das optionale Zubehör (ART9 H-BR, V-BR, FL-BR) und beauftragen Sie einen professionellen Installateur.

Wie pflege ich den ART 912AX Lautsprecher?

Reinigen Sie regelmäßig die Außenflächen mit einem trockenen, weichen Tuch, immer bei ausgeschaltetem Gerät. Verwenden Sie niemals Lösungsmittel, Alkohol oder Scheuermittel. Für den Außeneinsatz schützen Sie den Lautsprecher vor Regen und Feuchtigkeit. Wenn der Lautsprecher Kälte ausgesetzt war, wärmen Sie die Lautsprecherchassis allmählich auf, indem Sie 15 Minuten lang ein Signal mit niedrigem Pegel senden.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Dieses Gerät ist der Schutzklasse I zugeordnet: Es muss an eine geerdete Steckdose angeschlossen werden. Öffnen Sie niemals das Gehäuse, da im Inneren gefährliche Spannungen herrschen. Vermeiden Sie Wasser- und Feuchtigkeitsaussetzung. Um Gehörschäden zu vermeiden, tragen Sie Gehörschutz, wenn Sie den Lautsprecher bei hoher Lautstärke verwenden. Bei Problemen wenden Sie sich an qualifiziertes Fachpersonal.

BEDIENUNGSANLEITUNG ART 912AX RCF

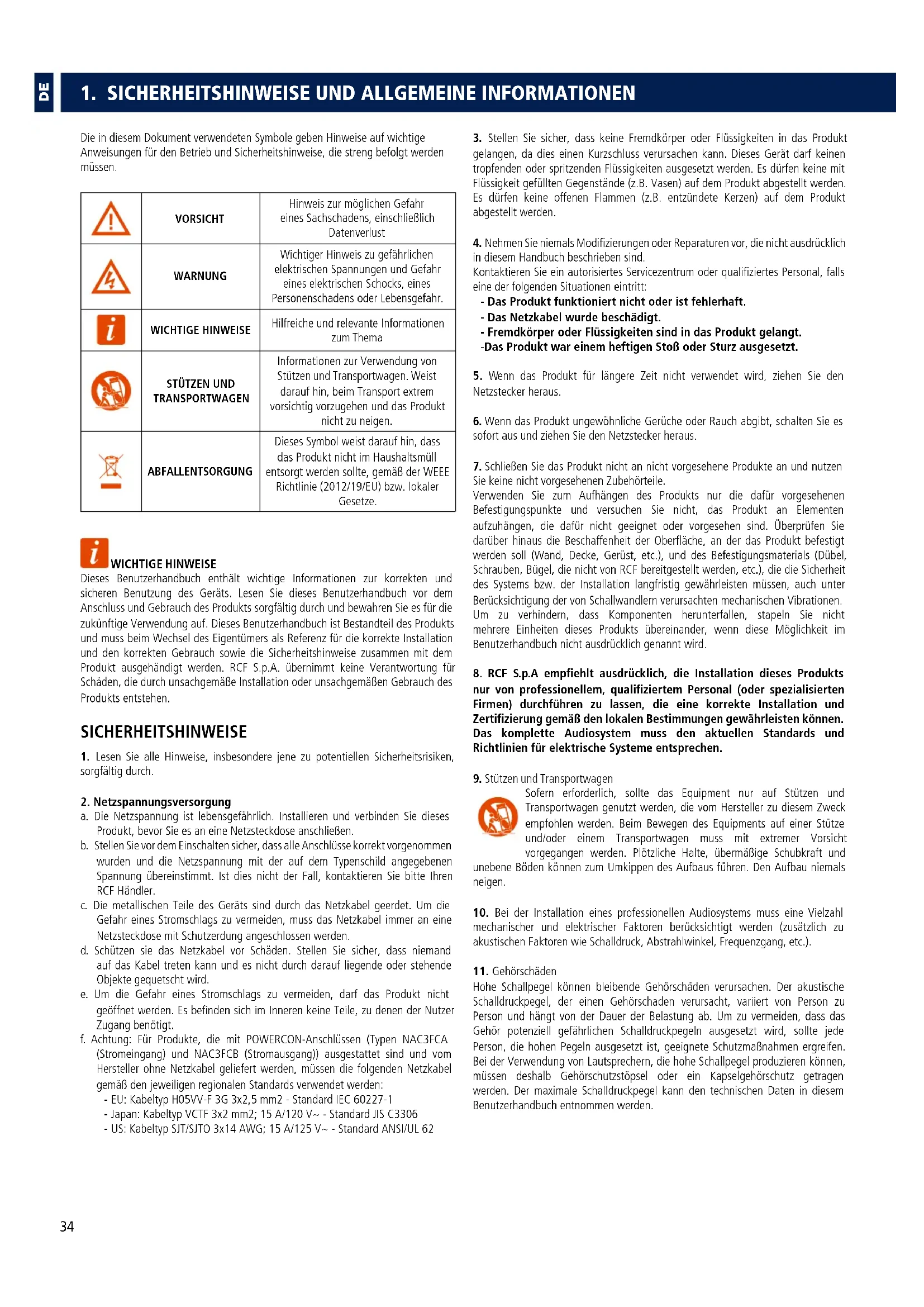

1. SICHERHEITSHINWEISE UND ALLGEMEINE INFORMATIONEN

Die in diesem Dokument verwendeten Symbole geben Hinweise auf wichtige Anweisungen für den Betrieb und Sicherheitshinweise, die streng befolgt werden müssen.

	VORSICHT	Hinweis zur möglichen Gefahr eines Sachschadens, einschließlich Datenverlust
	WARNUNG	Wichtiger Hinweis zu gefährlichen elektrischen Spannungen und Gefahr eines elektrischen Schocks, eines Personenschadens oder Lebensgefahr.
	WICHTIGE HINWEISE	Hilfreiche und relevante Informationen zum Thema
	STÜTZEN UND TRANSPORTWAGEN	Informationen zur Verwendung von Stützen und Transportwagen. Weist darauf hin, beim Transport extrem vorsichtig vorzugehen und das Produkt nicht zu neigen.
	ABFALLENTSORGUNG	Dieses Symbol weist darauf hin, dass das Produkt nicht im Haushaltsmüll entsorgt werden sollte, gemäß der WEEE Richtlinie (2012/19/EU) bzw. lokaler Gesetze.

WICHTIGE HINWEISE

Dieses Benutzerhandbuch enthält wichtige Informationen zur korrekten und sicheren Benutzung des Geräts. Lesen Sie dieses Benutzerhandbuch vor dem Anschluss und Gebrauch des Produkts sorgfältig durch und bewahren Sie es für die zukünftige Verwendung auf. Dieses Benutzerhandbuch ist Bestandteil des Produkts und muss beim Wechsel des Eigentümers als Referenz für die korrekte Installation und den korrekten Gebrauch sowie die Sicherheitshinweise zusammen mit dem Produkt ausgehändigt werden. RCF S.p.A. übernimmt keine Verantwortung für Schäden, die durch unsachgemäße Installation oder unsachgemäßen Gebrauch des Produkts entstehen.

SICHERHEITSHINWEISE

1. Lesen Sie alle Hinweise, insbesondere jene zu potentiellen Sicherheitsrisiken, sorgfältig durch.

2. Netzspannungsversorgung

a. Die Netzspannung ist lebensgefährlich. Installieren und verbinden Sie dieses Produkt, bevor Sie es an eine Netzsteckdose anschließen.
b. Stellen Sie vor dem Einschalten sicher, dass alle Anschlüsse korrekt vorgenommen wurden und die Netzspannung mit der auf dem Typenschild angegebenen Spannung übereinstimmt. Ist dies nicht der Fall, kontaktieren Sie bitte Ihren RCF Händler.
c. Die metallischen Teile des Geräts sind durch das Netzkabel geerdet. Um die Gefahr eines Stromschlags zu vermeiden, muss das Netzkabel immer an eine Netzsteckdose mit Schutzerdung angeschlossen werden.
d. Schützen sie das Netzkabel vor Schäden. Stellen Sie sicher, dass niemand auf das Kabel treten kann und es nicht durch darauf liegende oder stehende Objekte gequetscht wird.
e. Um die Gefahr eines Stromschlags zu vermeiden, darf das Produkt nicht geöffnet werden. Es befinden sich im Inneren keine Teile, zu denen der Nutzer Zugang benötigt.
f. Achtung: Für Produkte, die mit POWERCON-Anschlüssen (Typen NAC3FCA (Stromeingang) und NAC3FCB (Stromausgang)) ausgestattet sind und vom Hersteller ohne Netzkabel geliefert werden, müssen die folgenden Netzkabel gemäß den jeweiligen regionalen Standards verwendet werden:
- EU: Kabeltyp H05VV-F 3G 3x2,5 mm2 - Standard IEC 60227-1
- Japan: Kabeltyp VCTF 3x2 mm2; 15 A/120 V\~ - Standard JIS C3306
- US: Kabeltyp SJT/SJTO 3x14 AWG; 15 A/125 V\~ - Standard ANSI/UL 62

1. Stellen Sie sicher, dass keine Fremdkörper oder Flüssigkeiten in das Produkt gelangen, da dies einen Kurzschluss verursachen kann. Dieses Gerät darf keinen tropfenden oder spritzenden Flüssigkeiten ausgesetzt werden. Es dürfen keine mit Flüssigkeit gefüllten Gegenstände (z.B. Vasen) auf dem Produkt abgestellt werden. Es dürfen keine offenen Flammen (z.B. entzündete Kerzen) auf dem Produkt abgestellt werden.
2. Nehmen Sie niemals Modifizierungen oder Reparaturen vor, die nicht ausdrücklich in diesem Handbuch beschrieben sind.

Kontaktieren Sie ein autorisiertes Servicezentrum oder qualifiziertes Personal, falls eine der folgenden Situationen eintritt:

• Das Produkt funktioniert nicht oder ist fehlerhaft.
• Das Netzkabel wurde beschädigt.

• Fremdkörper oder Flüssigkeiten sind in das Produkt gelangt.
  -Das Produkt war einem heftigen Stoß oder Sturz ausgesetzt.

• Wenn das Produkt für längere Zeit nicht verwendet wird, ziehen Sie den Netzstecker heraus.

• Wenn das Produkt ungewöhnliche Gerüche oder Rauch abgibt, schalten Sie es sofort aus und ziehen Sie den Netzstecker heraus.

• Schließen Sie das Produkt nicht an nicht vorgesehene Produkte an und nutzen Sie keine nicht vorgesehenen Zubehörteile.

Verwenden Sie zum Aufhängen des Produkts nur die dafür vorgesehenen Befestigungspunkte und versuchen Sie nicht, das Produkt an Elementen aufzuhängen, die dafür nicht geeignet oder vorgesehen sind. Überprüfen Sie darüber hinaus die Beschaffenheit der Oberfläche, an der das Produkt befestigt werden soll (Wand, Decke, Gerüst, etc.), und des Befestigungsmaterials (Dübel, Schrauben, Bügel, die nicht von RCF bereitgestellt werden, etc.), die die Sicherheit des Systems bzw. der Installation langfristig gewährleisten müssen, auch unter Berücksichtigung der von Schallwandlern verursachten mechanischen Vibrationen. Um zu verhindern, dass Komponenten herunterfallen, stapeln Sie nicht mehrere Einheiten dieses Produkts übereinander, wenn diese Möglichkeit im Benutzerhandbuch nicht ausdrücklich genannt wird.

1. RCF S.p.A empfiehlt ausdrücklich, die Installation dieses Produkts nur von professionellem, qualifiziertem Personal (oder spezialisierten Firmen) durchführen zu lassen, die eine korrekte Installation und Zertifizierung gemäß den lokalen Bestimmungen gewährleisten können. Das komplette Audiosystem muss den aktuellen Standards und Richtlinien für elektrische Systeme entsprechen.

2. Stützen und Transportwagen

Sofern erforderlich, sollte das Equipment nur auf Stützen und Transportwagen genutzt werden, die vom Hersteller zu diesem Zweck empfohlen werden. Beim Bewegen des Equipments auf einer Stütze und/oder einem Transportwagen muss mit extremer Vorsicht vorgegangen werden. Plötzliche Halte, übermäßige Schubkraft und öden können zum Umkippen des Aufbaus führen. Den Aufbau niemals

1. Bei der Installation eines professionellen Audiosystems muss eine Vielzahl mechanischer und elektrischer Faktoren berücksichtigt werden (zusätzlich zu akustischen Faktoren wie Schalldruck, Abstrahlwinkel, Frequenzgang, etc.).

11. Gehörschäden

Hohe Schalpegel können bleibende Gehörschäden verursachen. Der akustische Schalldruckpegel, der einen Gehörschaden verursacht, variiert von Person zu Person und hängt von der Dauer der Belastung ab. Um zu vermeiden, dass das Gehör potenziell gefährlichen Schalldruckpegeln ausgesetzt wird, sollte jede Person, die hohen Pegeln ausgesetzt ist, geeignete Schutzmaßnahmen ergreifen. Bei der Verwendung von Lautsprechern, die hohe Schalpegel produzieren können, müssen deshalb Gehörschutzstöpsel oder ein Kapselgehörschutz getragen werden. Der maximale Schalldruckpegel kann den technischen Daten in diesem Benutzerhandbuch entnommen werden.

1. SICHERHEITSHINWEISE UND ALLGEMEINE INFORMATIONEN

SICHERHEITSHINWEISE FÜR DEN BETRIEB

• Platzieren Sie das Produkt in ausreichender Entfernung von Wärmequellen jeglicher Art und stellen Sie sicher, dass eine angemessene Luftzufuhr um das Produkt herum gewährleistet ist.
• Überlasten Sie das Produkt nicht über einen längeren Zeitraum.
• Wenden Sie bei den Bedienelementen (Tasten, Reglern etc.) niemals übermäßige Kraft an.
• Verwenden Sie zum Reinigen des Produkts keine Lösungsmittel, Benzole oder flüchtige Substanzen.

WICHTIGE HINWEISE

Um Störgeräusche durch störende Einflüsse auf die signalführenden Kabel zu vermeiden, verwenden Sie abgeschirmte Kabel und verlegen Sie die Kabel nicht in der Nähe von:

• Geräten, die hochenergetische elektromagnetische Felder erzeugen
• Leistungsführenden Kabeln
  -Lautsprecherkabeln

WARNUNG! VORSICHT! Um die Gefahr eines Brands oder

Stromschlags zu vermeiden, setzen Sie dieses Produkt niemals Regen oder Feuchtigkeit aus.

WARNUNG! Um die Gefahr eines Stromschlags zu vermeiden,

darf das Produkt nicht ans Stromnetz angeschlossen werden, während das Schutzgitter abgenommen ist.

WARNUNG! Um die Gefahr eines Stromschlags zu vermeiden, darf das Produkt nur durch qualifiziertes Personal demontiert werden. Wartungs- oder Reparaturarbeiten dürfen nur von qualifiziertem Personal ausgeführt werden.

KORREKTE ENTSORGUNG DES PRODUKTS

Geben Sie dieses Produkt zur ordnungsgemäßen Entsorgung bei der entsprechenden Recycling-Sammelstelle ab. Eine unsachgemäße Entsorgung elektrischer Geräte kann die Umwelt schädigen und aufgrund der potentiellen Gefahrenstoffe, ndheitsschäden verursachen.

Zudem trägt die ordnungsgemäße Entsorgung zur effizienten Nutzung der natürlichen Ressourcen bei. Weitere Informationen darüber, wo Sie Geräte zur Entsorgung abgeben können, erhalten Sie bei Ihrer örtlichen Abfallbehörde oder den örtlichen Abfallentsorgungsbetrieben.

PFLEGE UND INSTANDHALTUNG

Befolgen Sie die folgenden Hinweise, um eine lange Lebensdauer des Produkts zu gewährleisten:

• Wenn das Produkt im Außenbereich verwendet wird, muss es vor Regen und Feuchtigkeit geschützt werden.
• Wenn das Produkt in einem Bereich mit kalten Temperaturen betrieben wird, wärmen Sie die Schwingspulen 15 Minuten lang langsam auf, indem Sie für etwa 15 Minuten ein Signal mit geringem Pegel anlegen, bevor Sie Signale mit starker Spannung anlegen.
• Verwenden Sie zur Reinigung der äußeren Oberflächen stets ein trockenes Tuch. Schalten Sie das Produkt aus, bevor Sie es reinigen.

VORSICHT: Um eine Beschädigung der Oberflächen zu vermeiden, verwenden Sie keine Lösungsmittel oder aggressiven oder abrasiven Reinigungsmittel.

WARNUNG! VORSICHT! Aktive Lautsprecher dürfen nur im

ausgeschalteten Zustand gereinigt werden.

RCF S.p.A. behält sich das Recht vor, an diesem Dokument ohne Vorankündigung Änderungen vorzunehmen, um Fehler zu korrigieren oder Inhalte zu ergänzen.

Verwenden Sie stets die aktuellste Version des Benutzerhandbuchs. Diese finden Sie unter www.rcf.it/de_DE/.

2. BESCHREIBUNG

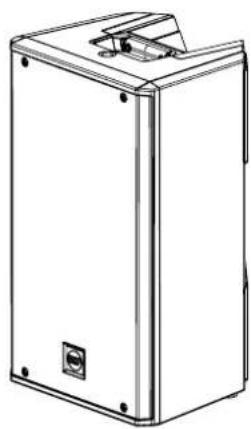

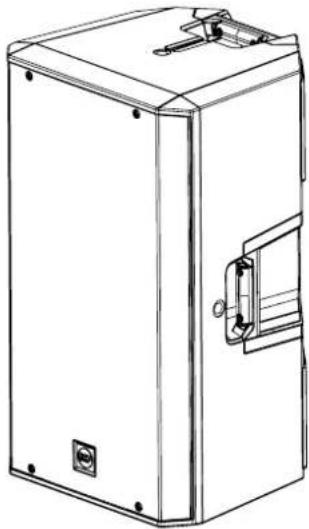

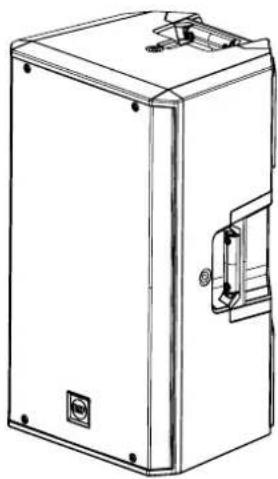

DIE ART 9 AX-SERIE

ART 9 AX Lautsprecher bieten innovative Technologien, herausragenden Sound und Flexibilität für anspruchsvolle Audio-Anwendungen. Die Kombination aus einem 1,75-Zoll-Kompressionstreiber, einem hochwertigen Tieftöner, einer 2-Kanal-Endstufe mit 2100 W und einem Constant Directivity True Resistive Waveguide sorgt für eine konsistente 100° x 60° Abdeckung des Hörbereichs mit transparentem, verzerrungsfreiem Klang.

Dank der RCF-exklusiven FirPHASE und Bass Motion Control Algorithmen, die genau auf die einzelnen Modelle abgestimmt sind, erlebt Ihr Publikum eine absolut transparente Klangwiedergabe und einen umfangreichen, druckvollen Bassbereich. Für ein Maximum an Flexibilität bieten die ART 9 AX Boxen eine Kombination aus leistungsstarken Aktivlautsprechern und einem digitalen Audioprozessor. Sie können in verschiedenen Betriebsmodi einzeln oder in Kombination mit anderen Lautsprechern genutzt werden. Darüber hinaus sind das Streamen von Audio und die Fernsteuerung über BLUETOOTH ^® möglich.

Auf sämtliche verfügbaren Funktionen und Parameter kann über das integrierte Farbdisplay mit kapazitivem Touchscreen und einen Drehgeber sowie über eine dezidierte App für iOS und Android zugegriffen werden.

ART 910-AX
2100 Watt
10-Zoll-Tieftöner, 2,5-Zoll-Schwingspule
1,75-Zoll-Kompressionstreiber
15,8 kg / 34,83 lbs

ART 912-AX
2100 Watt
12-Zoll-Tieftöner, 2,5-Zoll-Schwingspule
1,75-Zoll-Kompressionstreiber
19 kg / 41,89 lbs

ART 915-AX
2100 Watt
15-Zoll-Tieftöner, 2,5-Zoll-Schwingspule
1,75-Zoll-Kompressionstreiber
22 kg / 48,5 lbs

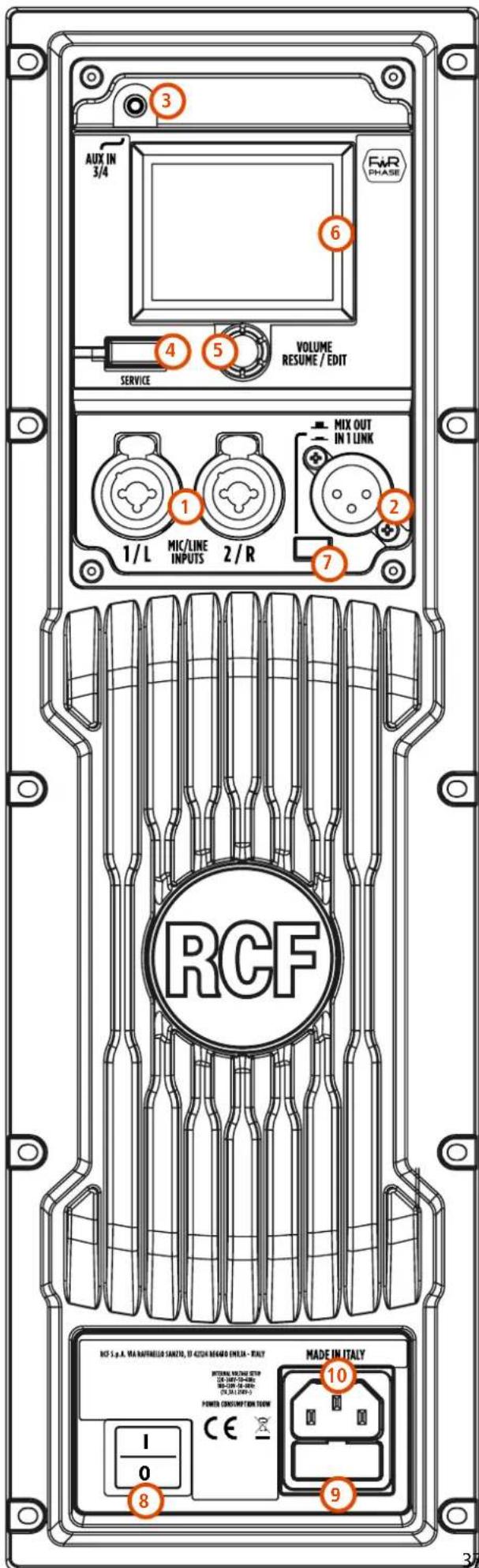

3. RÜCKSEITIGE FEATURES UND EINSTELLUNGEN

1 MIC/LINE-EINGÄNGE 1/L und 2/R Zwei Eingänge mit XLR/Klinke-Kombibuchse. Symmetrischer XLR-Anschluss für Mikrofone und Signale mit Line-Pegel, symmetrischer TRS-Klinkenanschluss für Signale mit Line-Pegel. Die Mikrofoneingänge sind mit separat schaltbarer 48-V-Phantomspeisung zur Spannungsversorgung von Kondensator- oder Elektretmikrofonen ausgestattet.

Weitere Informationen finden Sie im ART 9 AX Referenzhandbuch.

2 MIX OUT / IN 1 LINK ist ein symmetrischer XLR(m)-Multifunktionsausgang. Wenn die Taste MIX OUT / IN 1 LINK nicht gedrückt ist, ist der Ausgang dem MIX OUT der digitalen Sektion zugewiesen, der in verschiedenen Modi konfiguriert werden kann. Wenn die Taste MIX OUT / IN 1 LINK gedrückt ist, wird der Ausgang zum „Input 1 Link Out“ und ist direkt mit Eingang 1 verbunden. Dies ermöglicht die Versorgung eines weiteren Lautsprechers mit dem an Eingang 1 anliegenden Signal.

3 AUX IN 3/4 3,5-mm-Klinkenanschluss, Aux-Eingang zum Anschluss einer externen, unsymmetrischen Stereo-Klangquelle.

4 SERVICE Micro-USB-Port, exklusiv für Firmware-Updates.

5 VOLUME - RESUME / EDIT DREHGEBER Wenn sich der Touchscreen im Standby-Modus befindet oder die Seite MIXER anzeigt, dient der Drehgeber zur Einstellung der Gesamtlautstärke des Lautsprechers. Drücken Sie im Standby-Modus auf den Drehgeber, um den Touchscreen wieder zu aktivieren und die Seite MIXER anzuzeigen. Zu diesem Zeitpunkt ist der Drehgeber der Gesamtlautstärke zugewiesen. Um andere Parameter einzustellen, wählen Sie sie über den Touchscreen aus.

6 DISPLAY Der kapazitive 2,4-Zoll-Touchscreen ermöglicht in Kombination mit dem Drehgeber die Steuerung aller Funktionen des Lautsprechers. Berühren Sie einen Parameter auf dem Touchscreen, um ihn auszuwählen. Drehen Sie zum Einstellen am Drehgeber. Mehr Informationen finden Sie im ART 9 AX Referenzhandbuch, das auf der Produktseite unter www.rcf.it zum Download erhältlich ist.

7 TASTE MIX OUT / IN 1 LINK Schaltet die Funktion des XLR-Ausgangs um (siehe Punkt 2 - MIX OUT / IN 1 LINK).

8 NETZSCHALTER Der Netzschalter schaltet die Spannungsversorgung AN und AUS.

9 SICHERUNGSHALTER für die Hauptsicherung.

10 STANDARD-IEC-KALTGERÄTEANSCHLUSS Stromanschluss.

WARNUNG! VORSICHT! Zur Vermeidung von elektrischen

Schäden dürfen Lautsprecher nur von qualifizierten und erfahrenen Personen angeschlossen werden, die über das nötige Fachwissen verfügen oder eine hinreichend spezifische Einweisung erhalten haben.

Schließen Sie Lautsprecher nicht bei eingeschalteter Endstufe an, um Stromschläge zu vermeiden.

Prüfen Sie vor dem Einschalten des Systems alle Verbindungen und stellen Sie sicher, dass keine unbeabsichtigten Kurzschlüsse vorliegen.

Bei der Planung und der Installation des gesamten Audiosystems sind die geltenden lokalen Gesetze und Vorschriften für elektrische Systeme einzuhalten.

AUX IN 3/4 SERVICE VOLUME RESUME / EDIT FWR PHASE 1/L MIC/LINE INPUTS 2/R MIX OUT IN 1 LINK RCF INTENAL VOLTAGE STEP USB-1005-02-M86 USB-341-L1940- ST.341-L1940+ POWER CONSUMPTION TOWN CE Made IN ITALY 1 0 8 9 10

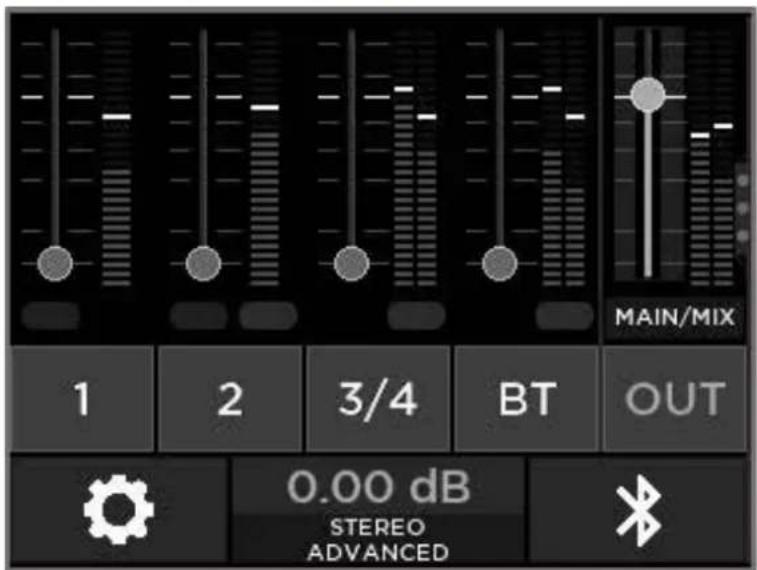

SEITE MIXER (HAUPTSEITE)

MAIN/MIX 1 2 3/4 BT OUT 0.00 dB STEREO ADVANCED

Die Seite MIXER ist die Hauptansicht des Displays der ART 9 AX.

In der Standardeinstellung wird die MAIN / MIX Lautstärke mit dem Drehgeber eingestellt und der entsprechende Pegel in dB im unteren/mittleren Bereich des Displays angezeigt.

Um die Eingangspegel (1, 2, 3/4, BT) einzustellen, berühren Sie den dazugehörigen Fader und drehen Sie den Drehgeber.

Eine detaillierte Beschreibung der einstellbaren Parameter finden Sie im Referenzhandbuch, das auf der Produktseite unter www.rcf.it zum Download bereitsteht.

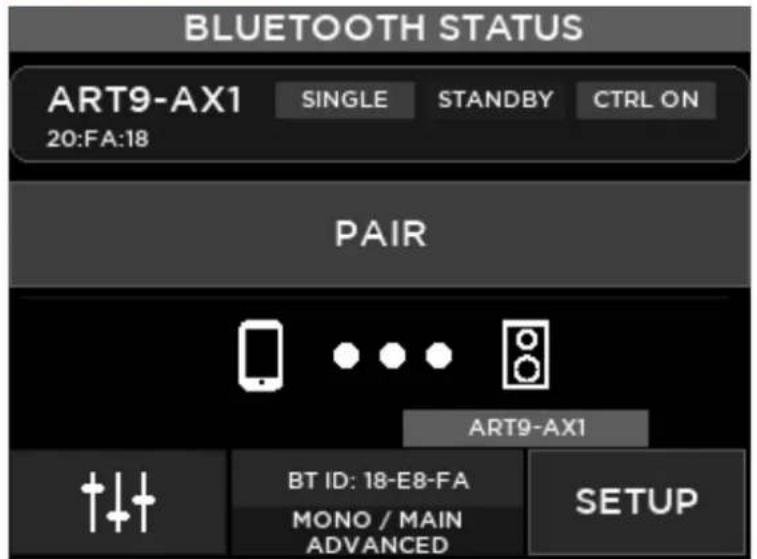

SEITE BLUETOOTH®

BLUETOOTH STATUS ART9-AX1 SINGLE STANDBY CTRL ON 20:FA:18 PAIR ART9-AX1 BT ID: 18-E8-FA MONO / MAIN ADVANCED SETUP

Auf Ihrem Smartphone, Bluetooth® list:

ART9-AX1

ART9-AX1_LE

Um die LiveRemote-App (für iOS oder Android) mit einem Lautsprecher zu verbinden, starten Sie die App; Gehen Sie dann in der App zur unteren Registerkarte DEVICES, starten Sie einen SCAN und verbinden sich mit den gewünschten ART 9-AX-Lautsprechern.

Um den Lautsprecher für Audio-Streaming zu verbinden, gehen Sie zur Bluetooth®-Seite am Lautsprecher und tippen Sie die PAIR-Taste; Gehen Sie auf dem Gerät, von dem aus Sie eine Verbindung herstellen möchten, in die Bluetooth®-Einstellungen und wählen Sie das Audiogerät mit der Bezeichnung ART9-AX1 aus. Bitte beachten Sie, dass einige Smartphone-Betriebssysteme zwei Einträge anzeigen können, achten Sie darauf, eine Verbindung zum Nicht-Audio-Eintrag (mit der Endung _LE) zu vermeiden, siehe Beispiel oben. Der Bluetooth®-Name des Lautsprechers kann unterschiedlich sein; ART9-AX1 ist die Standardeinstellung und kann geändert werden.

Die SETUP-Taste öffnet die Steuerungsseite für weitere Konfigurationsparameter der Bluetooth®-Verbindung. Der Verbindungsstatus und modus werden in der oberen Leiste des Displays angezeigt.

Weitere Informationen zu den verschiedenen Bluetooth®-Konfigurationen finden Sie im Referenzhandbuch, das von der Produktseite auf www.rcf.it heruntergeladen werden kann.

5. ANSCHLÜSSE

Die Anschlüsse müssen gemäß den von der AES (Audio Engineering Society) festgelegten Standards verkabelt werden.

XLR-ANSCHLUSS (m) Symmetrische Verkabelung

XLR-ANSCHLUSS (f) Symmetrische Verkabelung

6,3-mm-KLINKENANSCHLUSS (TS) Unsymmetrische Verkabelung (Mono)

TIP SLEEVE

6,3-mm-KLINKENANSCHLUSS (TRS) Symmetrische Verkabelung (Mono)

3,5-mm-KLINKENANSCHLUSS Stereo-Verkabelung

SLEEVE = MASSE (ABSCHIRMUNG)
TIP = LINKER KANAL
RING = RECHTER KANAL

VOR DEM ANSCHLIESSEN DES LAUTSPRECHERS

Alle Bedienelemente, Signal- und Stromanschlüsse finden Sie auf dem rückseitigen Bedienfeld. Überprüfen Sie zunächst die auf der Rückseite angegebene Spannung (115 V oder 230 V). Auf dem Schild ist die korrekte Spannung angegeben. Falls die auf dem Schild angegebene Spannung nicht mit der Netzspannung übereinstimmt oder Sie das Schild nicht finden können, wenden Sie sich bitte an Ihren Händler oder ein autorisiertes RCF SERVICEZENTRUM, bevor Sie den Lautsprecher anschließen. Durch diese kurze Überprüfung werden Schäden vermieden.

Sollte es notwendig sein, die Spannung zu ändern, wenden Sie sich bitte an Ihren Händler oder an ein autorisiertes RCF SERVICEZENTRUM. Dies erfordert den Austausch der Sicherung, was nur von einem RCF SERVICEZENTRUM vorgenommen werden darf.

VOR DEM EINSCHALTEN DES LAUTSPRECHERS

Nun können Sie das Netzkabel und das Audiokabel anschließen. Stellen Sie vor dem Einschalten des Lautsprechers sicher, dass der Lautstärkeregler ganz herunter gedreht ist (auch am Ausgang des Mischpults). Es ist wichtig, dass das Mischpult bereits eingeschaltet ist, bevor Sie den Lautsprecher einschalten. Dies vermeidet eine Beschädigung des Lautsprechers und laute Knackgeräusche, die beim Einschalten von Geräten der Audio-Signalkette auftreten können. Es wird empfohlen, die Lautsprecher stets als letztes einzuschalten und sie sofort nach Benutzung auszuschalten. Nun können Sie den Lautsprecher einschalten und die Lautstärke wie gewünscht einstellen.

SCHUTZFUNKTIONEN

Aktivlautsprecher der ART-Serie sind mit einem umfassenden System von Schutzschaltungen ausgestattet. Die Schaltung greift sehr sanft in das Audiosignal ein, steuert die Lautstärke und hält die Verzerrung in einem akzeptablen Bereich.

EINSTELLUNG DER SPANNUNG (RCF SERVICEZENTREN VORBEHALTEN)

200-240 Volt, 50 Hz

100-120 Volt, 60 Hz

(SICHERUNGSWERT T6.3 A L 250V)

6. INSTALLATION

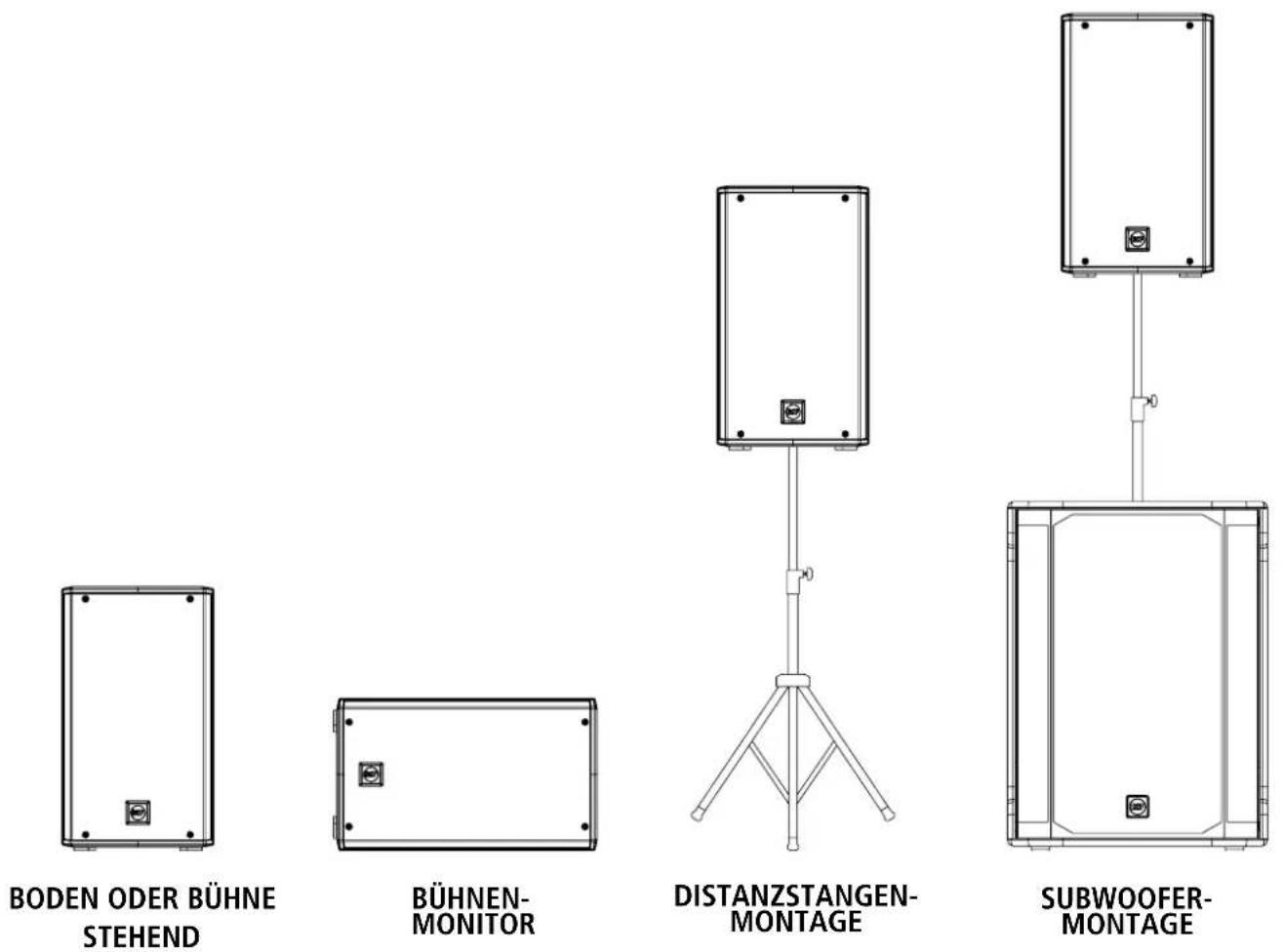

BODENKONFIGURATIONEN

ART 9 Lautsprecher können in verschiedenen Konfigurationen betrieben werden: stehend auf dem Boden oder auf der Bühne als Front-PA oder Bühnenmonitor, auf einem Stativ oder auf einer Distanzstange über einem Subwoofer.

ART 9 Lautsprecher können auch an einer Wand montiert oder mittels des spezifischen Zubehörs (ART9 H-BR, ART9 V-BR und ART9 FL-BR) geflogen werden.

WARNUNG! VORSICHT! Hängen Sie ART Lautsprecher niemals an den Griffen auf. Die Griffe sind zum Transport in Rigging vorgesehen.

WARNUNG! VORSICHT! Beachten Sie vor der Installation dieses Produkts mittels einer Distanzstange auf einem Subwoofer die zulässigen Konfigurationen und die Hinweise zum Zubehör auf der RCF Website, um Gefahren und Schäden an Menschen, Tieren und Gegenständen zu vermeiden. Stellen Sie unbedingt sicher, dass sich der Subwoofer, auf dem der Lautsprecher montiert werden soll, auf einer ebenen, nicht abschüssigen Fläche befindet.

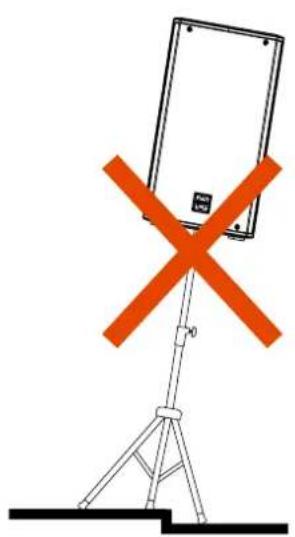

WARNUNG! VORSICHT! Die Montage dieser Lautsprecher auf Stativen oder Distanzstangen darf nur von qualifizierten und erfahrenen Personen durchgeführt werden, die in der Installation professioneller Systeme geschult sind. In jedem Fall ist der Nutzer dafür verantwortlich, dass die Sicherheitsbestimmungen eingehalten und Gefahren und Schäden an Menschen, Tieren und Gegenständen vermieden werden.

7. FEHLERBEHEBUNG

DER LAUTSPRECHER LÄSST SICH NICHT EINSCHALTEN

Stellen Sie sicher, dass der Lautsprecher mit einer aktiven Netzsteckdose verbunden und eingeschaltet ist.

OBWOHL DER LAUTSPRECHER MIT EINER AKTIVEN NETZSTECKDOSE VERBUNDEN IST, LÄSST ER SICH NICHT EINSCHALTEN

Stellen Sie sicher, dass das Netzkabel unbeschädigt und korrekt angeschlossen ist.

DER LAUTSPRECHER IST EINGESCHALTET, LIEFERT ABER KEIN SIGNAL

Überprüfen Sie, ob die Signalquelle ein korrektes Signal sendet und ob die Signalkabel unbeschädigt sind.

DER KLANG IST VERZERRT UND DIE OVERLOAD-LED BLINKT HÄUFIG

Verringern Sie den Ausgangspegel des Mischpults.

DER KLANG IST SEHR LEISE UND RAUSCHT STARK

Möglicherweise ist die Vorverstärkung oder der Ausgangspegel des Mischpults zu gering.

OBWOHL ALLE PEGEL KORREKT EINGESTELLT SIND, RAUSCHT DER KLANG

Möglicherweise sendet die Klangquelle ein minderwertiges oder verrauschtes Signal

SUMM- ODER BRUMMGERÄUSCHE

Überprüfen Sie die korrekte Erdung aller Geräte, die mit den Eingängen des Mischpults verbunden sind, darunter alle Kabel und Anschlüsse.

WARNUNG! Um die Gefahr eines Stromschlags zu vermeiden, darf das Produkt nur durch qualifiziertes Personal tiert werden. Wartungs- oder Reparaturarbeiten dürfen nur von qualifiziertem Personal ausgeführt werden.
