MANUAL DE USUARIO ART 912AX RCF

TIP = SEGNALE SINISTRO

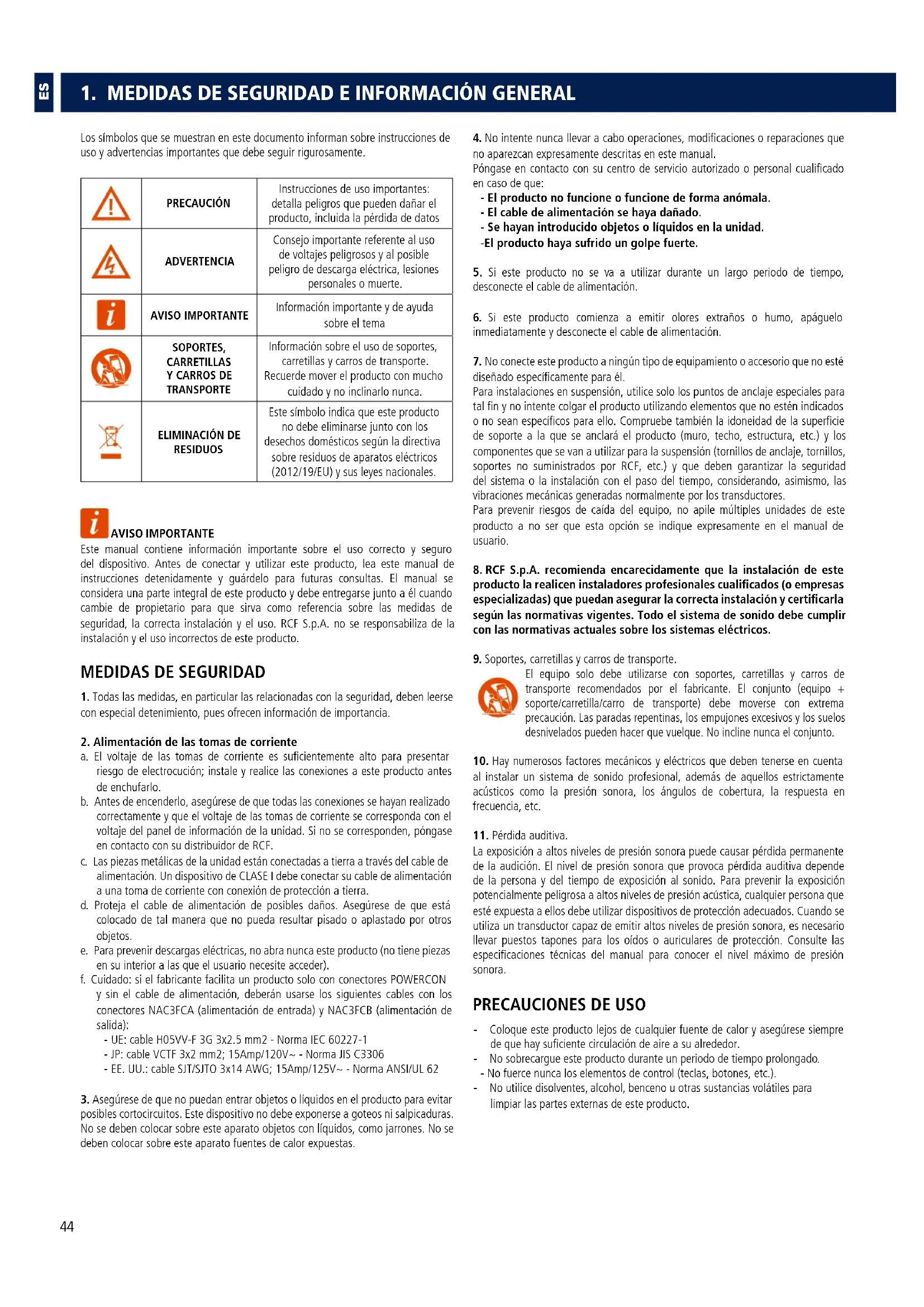

1. MEDIDAS DE SEGURIDAD E INFORMACIÓN GENERAL

Los símbolos que se muestran en este documento informan sobre instrucciones de uso y advertencias importantes que debe seguir rigurosamente. PRECAUCIÓN Instrucciones de uso importantes: detalla peligros que pueden dañar el producto, incluida la pérdida de datos ADVERTENCIA Consejo importante referente al uso de voltajes peligrosos y al posible peligro de descarga eléctrica, lesiones personales o muerte. AVISO IMPORTANTE Información importante y de ayuda sobre el tema

SOPORTES, CARRETILLAS Y CARROS DE TRANSPORTE

Información sobre el uso de soportes, carretillas y carros de transporte. Recuerde mover el producto con mucho cuidado y no inclinarlo nunca.

ELIMINACIÓN DE RESIDUOS

Este símbolo indica que este producto no debe eliminarse junto con los desechos domésticos según la directiva sobre residuos de aparatos eléctricos (2012/19/EU) y sus leyes nacionales. AVISO IMPORTANTE Este manual contiene información importante sobre el uso correcto y seguro del dispositivo. Antes de conectar y utilizar este producto, lea este manual de instrucciones detenidamente y guárdelo para futuras consultas. El manual se considera una parte integral de este producto y debe entregarse junto a él cuando cambie de propietario para que sirva como referencia sobre las medidas de seguridad, la correcta instalación y el uso. RCF S.p.A. no se responsabiliza de la instalación y el uso incorrectos de este producto.

MEDIDAS DE SEGURIDAD

1. Todas las medidas, en particular las relacionadas con la seguridad, deben leerse

con especial detenimiento, pues ofrecen información de importancia.

2. Alimentación de las tomas de corriente

a. El voltaje de las tomas de corriente es suficientemente alto para presentar riesgo de electrocución; instale y realice las conexiones a este producto antes de enchufarlo. b. Antes de encenderlo, asegúrese de que todas las conexiones se hayan realizado correctamente y que el voltaje de las tomas de corriente se corresponda con el voltaje del panel de información de la unidad. Si no se corresponden, póngase en contacto con su distribuidor de RCF. c. Las piezas metálicas de la unidad están conectadas a tierra a través del cable de alimentación. Un dispositivo de CLASE I debe conectar su cable de alimentación a una toma de corriente con conexión de protección a tierra. d. Proteja el cable de alimentación de posibles daños. Asegúrese de que está colocado de tal manera que no pueda resultar pisado o aplastado por otros objetos. e. Para prevenir descargas eléctricas, no abra nunca este producto (no tiene piezas en su interior a las que el usuario necesite acceder). f. Cuidado: si el fabricante facilita un producto solo con conectores POWERCON y sin el cable de alimentación, deberán usarse los siguientes cables con los conectores NAC3FCA (alimentación de entrada) y NAC3FCB (alimentación de salida): - UE: cable H05VV-F 3G 3x2.5 mm2 - Norma IEC 60227-1 - JP: cable VCTF 3x2 mm2; 15Amp/120V~ - Norma JIS C3306 - EE.UU.: cable SJT/SJTO 3x14 AWG; 15Amp/125V~ - Norma ANSI/UL 62

3. Asegúrese de que no puedan entrar objetos o líquidos en el producto para evitar

posibles cortocircuitos. Este dispositivo no debe exponerse a goteos ni salpicaduras. No se deben colocar sobre este aparato objetos con líquidos, como jarrones. No se deben colocar sobre este aparato fuentes de calor expuestas.

4. No intente nunca llevar a cabo operaciones, modificaciones o reparaciones que

no aparezcan expresamente descritas en este manual. Póngase en contacto con su centro de servicio autorizado o personal cualificado en caso de que: - El producto no funcione o funcione de forma anómala. - El cable de alimentación se haya dañado. - Se hayan introducido objetos o líquidos en la unidad. - El producto haya sufrido un golpe fuerte.

5. Si este producto no se va a utilizar durante un largo periodo de tiempo,

desconecte el cable de alimentación.

6. Si este producto comienza a emitir olores extraños o humo, apáguelo

inmediatamente y desconecte el cable de alimentación.

7. No conecte este producto a ningún tipo de equipamiento o accesorio que no esté

diseñado específicamente para él. Para instalaciones en suspensión, utilice solo los puntos de anclaje especiales para tal fin y no intente colgar el producto utilizando elementos que no estén indicados o no sean específicos para ello. Compruebe también la idoneidad de la superficie de soporte a la que se anclará el producto (muro, techo, estructura, etc.) y los componentes que se van a utilizar para la suspensión (tornillos de anclaje, tornillos, soportes no suministrados por RCF, etc.) y que deben garantizar la seguridad del sistema o la instalación con el paso del tiempo, considerando, asimismo, las vibraciones mecánicas generadas normalmente por los transductores. Para prevenir riesgos de caída del equipo, no apile múltiples unidades de este producto a no ser que esta opción se indique expresamente en el manual de usuario.

8. RCF S.p.A. recomienda encarecidamente que la instalación de este

producto la realicen instaladores profesionales cualificados (o empresas especializadas) que puedan asegurar la correcta instalación y certificarla según las normativas vigentes. Todo el sistema de sonido debe cumplir con las normativas actuales sobre los sistemas eléctricos.

9. Soportes, carretillas y carros de transporte.

El equipo solo debe utilizarse con soportes, carretillas y carros de transporte recomendados por el fabricante. El conjunto (equipo + soporte/carretilla/carro de transporte) debe moverse con extrema precaución. Las paradas repentinas, los empujones excesivos y los suelos desnivelados pueden hacer que vuelque. No incline nunca el conjunto.

10. Hay numerosos factores mecánicos y eléctricos que deben tenerse en cuenta

al instalar un sistema de sonido profesional, además de aquellos estrictamente acústicos como la presión sonora, los ángulos de cobertura, la respuesta en frecuencia, etc.

11. Pérdida auditiva.

La exposición a altos niveles de presión sonora puede causar pérdida permanente de la audición. El nivel de presión sonora que provoca pérdida auditiva depende de la persona y del tiempo de exposición al sonido. Para prevenir la exposición potencialmente peligrosa a altos niveles de presión acústica, cualquier persona que esté expuesta a ellos debe utilizar dispositivos de protección adecuados. Cuando se utiliza un transductor capaz de emitir altos niveles de presión sonora, es necesario llevar puestos tapones para los oídos o auriculares de protección. Consulte las especificaciones técnicas del manual para conocer el nivel máximo de presión sonora.

- Coloque este producto lejos de cualquier fuente de calor y asegúrese siempre de que hay suficiente circulación de aire a su alrededor. - No sobrecargue este producto durante un periodo de tiempo prolongado. - No fuerce nunca los elementos de control (teclas, botones, etc.). - No utilice disolventes, alcohol, benceno u otras sustancias volátiles para limpiar las partes externas de este producto.45

1. MEDIDAS DE SEGURIDAD E INFORMACIÓN GENERAL

AVISO IMPORTANTEPara evitar el ruido en los cables de señal de línea, utilice solo cables apantallados y evite colocarlos cerca de: - Equipos que generen campos electromagnéticos de gran intensidad - Cables de alimentación - Líneas de cajas acústicas ¡ADVERTENCIA! ¡PRECAUCIÓN! Para evitar riesgo de incendio y descarga eléctrica, no exponga nunca este producto a la lluvia o la humedad. ¡ADVERTENCIA! Para evitar el riesgo de descarga eléctrica, no conecte el producto a la toma de corriente si la rejilla está retirada ¡ADVERTENCIA! Para reducir el riesgo de descarga eléctrica, no desmonte este producto a no ser que tenga la cualificación para hacerlo. Deje el trabajo de mantenimiento a técnicos cualificados.

ELIMINACIÓN CORRECTA DE ESTE PRODUCTO

Este producto se debe eliminar en un lugar autorizado de recogida de aparatos eléctricos y electrónicos (AEE). La eliminación incorrecta de este tipo de residuo podría tener un impacto negativo en el medioambiente y en la salud humana debido a sustancias potencialmente peligrosas que se relacionan generalmente con los AEE. Su cooperación en la correcta eliminación de este producto contribuirá al uso efectivo de los recursos naturales. Para más información sobre los lugares en los que puede dejar su equipo para reciclarlo, póngase en contacto con la autoridad de residuos de su oficina municipal, con la autoridad responsable de residuos o con el servicio de recogida de basura.

CUIDADO Y MANTENIMIENTO

Para garantizar un servicio duradero del producto, siga los siguientes consejos: - Si va a situar el producto en exteriores, asegúrese de que está a cubierto y protegido de la lluvia y la humedad. - Si necesita utilizar el producto en entornos fríos, caliente lentamente las bobinas móviles enviando una señal a bajo volumen durante 15 minutos antes de enviar señales de alta potencia. - Use siempre un paño seco para limpiar las superficies exteriores de la caja acústica, siempre con la alimentación apagada. PRECAUCIÓN: para no dañar el acabado externo, no utilice disolventes de limpieza o sustancias abrasivas. ¡ADVERTENCIA! ¡PRECAUCIÓN! Limpie las cajas acústicas activas solamente cuando estén apagadas. RCF S.p.A. se reserva el derecho a hacer cambios sin previo aviso para rectificar cualquier tipo de error u omisión. Consulte siempre la última versión del manual en www.rcf.it.46

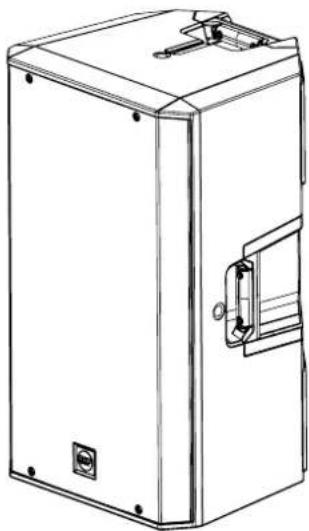

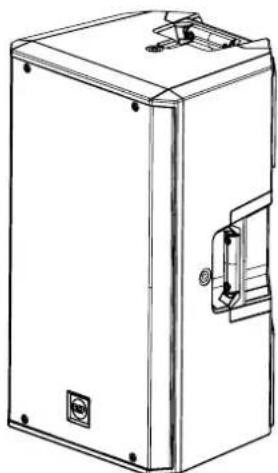

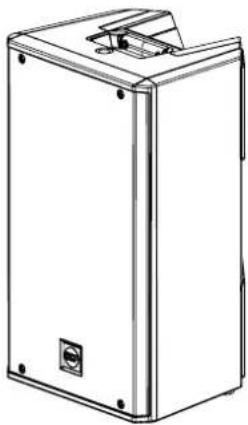

Las cajas acústicas ART 9 AX están magistralmente diseñadas para ofrecer un rendimiento de audio estelar y gran versatilidad para aplicaciones de audio exigentes. La combinación de un motor de compresión de 1.75'', un altavoz de graves de 100'', un amplificador de dos canales de 2100W de alta calidad y la guía de ondas True Resistive de directividad constante produce una cobertura uniforme de 60° × 60° para la zona de escucha con un sonido sin distorsión de hasta 130 dB SPL. Al combinar el procesamiento DSP FiRPHASE y Bass Motion Control (BMC) exclusivos de RCF, perfectamente ajustado para cada modelo, el público experimentará una claridad absoluta y una respuesta de graves profunda y potente. El modelo ART 9 AX combina altavoces amplificados de gran potencia y un procesador digital de audio para ofrecer la máxima flexibilidad. Se puede configurar en varios modos de funcionamiento utilizando una o varias cajas acústicas. Además, puede reproducir audio y controlarse a distancia por BLUETOOTH

Es posible acceder a sus funciones y parámetros a través de la pantalla táctil capacitiva a color integrada, el selector giratorio y una aplicación dedicada para iOS y Android.

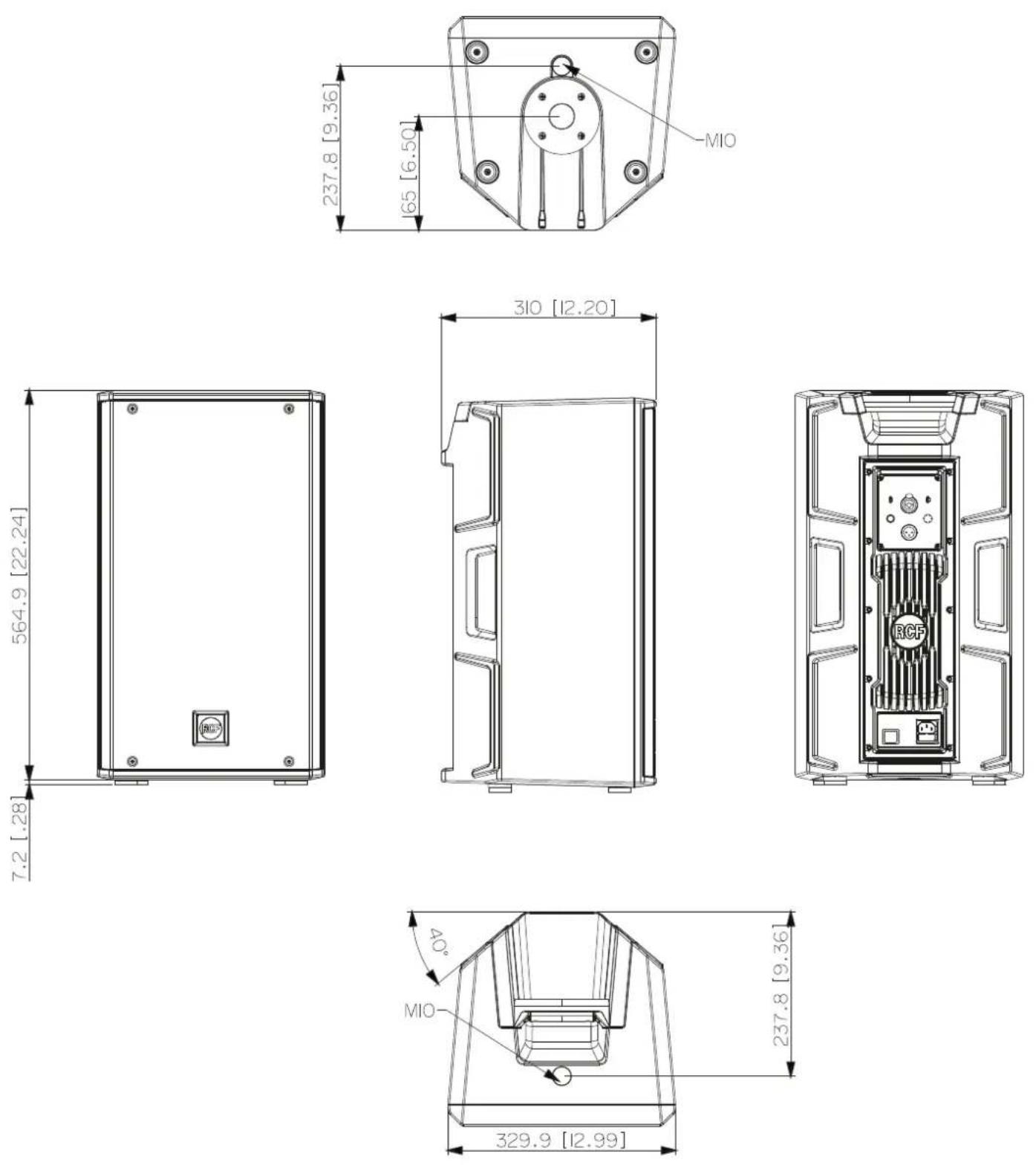

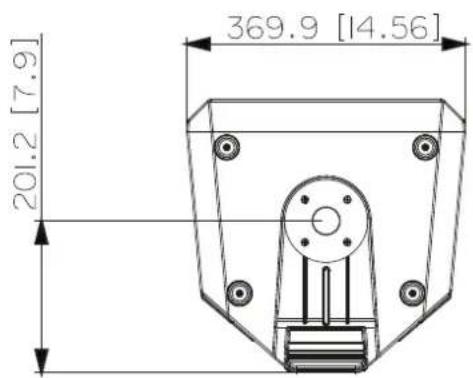

ART 910-AX 2100 W Altavoz de bajos de 10'' - bobina móvil de 2.5'' Motor de compresión de 1.75''

ART 912-AX 2100 W Altavoz de bajos de 12'' - bobina móvil de 2.5'' Motor de compresión de 1.75'' 19 kg / 41.89 lb ART 915-AX 2100 W Altavoz de bajos de 15'' - bobina móvil de 2.5'' Motor de compresión de 1.75'' 22 kg / 48.5 lb47

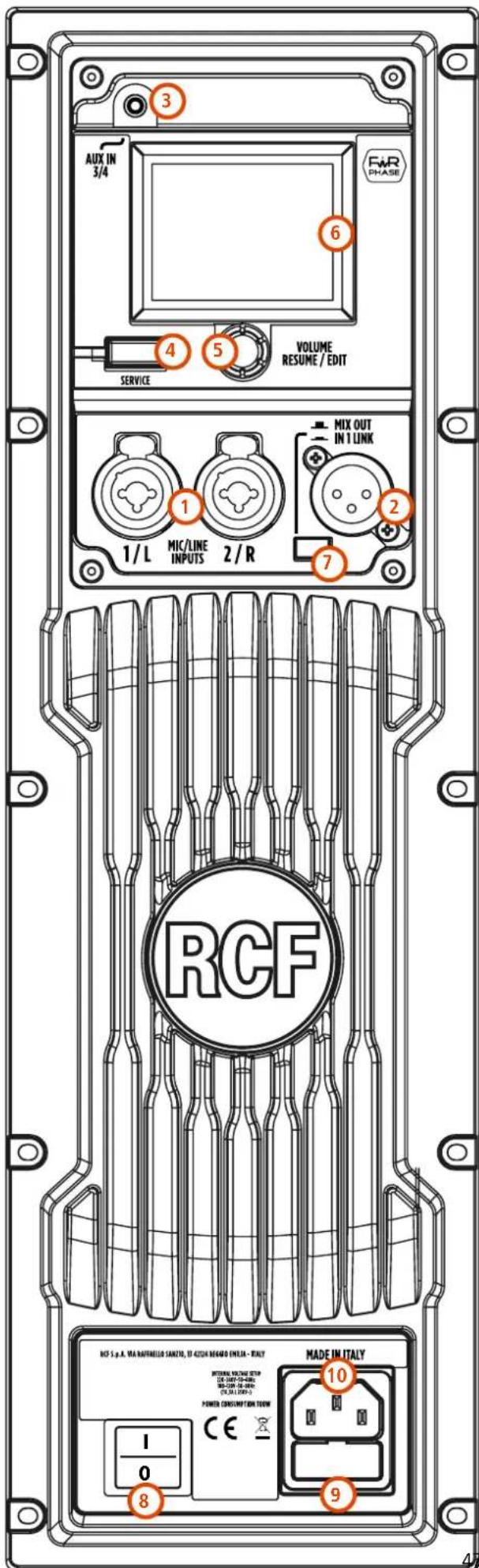

Entradas MIC/LINE INPUTS 1/L y 2/R Dos entradas con conectores combo. Entradas XLR balanceadas para micrófono y línea, y entradas de jack TRS balanceadas para entradas de línea. Las entradas de micrófono cuentan con alimentación phantom independiente y conmutable de 48V para micrófonos de condensador o electret. Tiene más información a su disposición en la Guía de referencia de ART 9 AX. La salida

MIX OUT / IN 1 LINK es una salida XLR balanceada multifunción. Cuando el botón MIX OUT / IN 1 LINK no se ha pulsado, la salida se asigna a la sección digital MIX OUT, que puede establecerse en varios modos. Cuanto el botón MIX OUT / IN 1 LINK está pulsado, el conector de salida se convierte en una salida de encadenamiento de la entrada 1, es decir, establece una conexión física directa con la entrada 1. Esto permite conectar otra caja acústica para enviarle la misma señal de la entrada 1.

AUX IN 3/4 es un conector minijack de 3.5mm que funciona como entrada auxiliar para conectar fuentes externas estéreo no balanceadas.

SERVICE es un puerto micro-USB que se usa exclusivamente para las actualizaciones de firmware.

Selector rotatorio VOLUME - RESUME / EDIT ENCODER Cuando la pantalla táctil está en modo de espera o muestra la página del mezclador (MIXER), el selector giratorio funciona como control de volumen general de la caja acústica. Si pulsa el selector giratorio cuando la pantalla táctil está en modo de espera, la reactivará y mostrará la página del mezclador (MIXER). En este momento, el selector giratorio funciona como control general de volumen y también podrá usarse para modificar otros parámetros al seleccionarlos en la pantalla táctil.

PANTALLA La pantalla táctil capacitiva de 2,4'' y el selector giratorio permiten acceder a todas las funciones de control de la caja acústica. Los parámetros se seleccionan tocándolos en la pantalla táctil y se modifican girando el selector giratorio. Para más información, consulte la Guía de referencia de ART 9 AX, que encontrará en la página del producto en www.rcf.it.

El botón MIX OUT / IN 1 LINK cambia la función de salida la XLR macho (ver punto 2 - MIX OUT / IN 1 LINK).

INTERRUPTOR DE ENCENDIDO El interruptor de encendido enciende o apaga la alimentación eléctrica.

CONECTOR IEC ESTÁNDAR DE 3 PINES Conexión de alimentación. ¡ADVERTENCIA! ¡PRECAUCIÓN! Las conexiones de las cajas acústicas las debe realizar únicamente personal cualificado y con experiencia que tenga conocimientos técnicos o instrucciones específicas para asegurar que se hacen correctamente y evitar cualquier tipo de riesgo eléctrico. Para evitar el riesgo de descarga eléctrica, no conecte las cajas acústicas cuando el amplificador esté encendido. Antes de encender el sistema, compruebe todas las conexiones y asegúrese de que no hay cortocircuitos accidentales. Todo el sistema de sonido debe estar diseñado e instalado de acuerdo a las normativas y leyes locales vigentes relacionadas con los aparatos eléctricos.

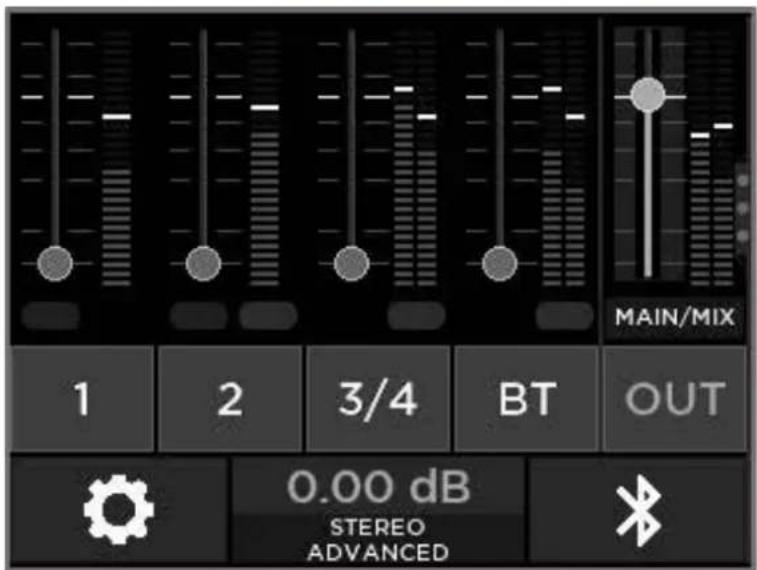

PÁGINA DE INICIO DEL MEZCLADOR (MIXER) Esta es la página del mezclador (MIXER) que aparece en la pantalla de control del ART 9 AX. Tanto el nivel principal como el de la mezcla (MAIN / MIX) se controlan por defecto con el selector giratorio y su nivel se muestra en dB en la parte central inferior de la pantalla. Para configurar los niveles de entrada (1, 2, 3/4, BT), toque el fader virtual correspondiente y gire el selector giratorio. Para una descripción más detallada sobre los parámetros editables, consulte la Guía de referencia que podrá descargar en la página del producto en www.rcf.it.

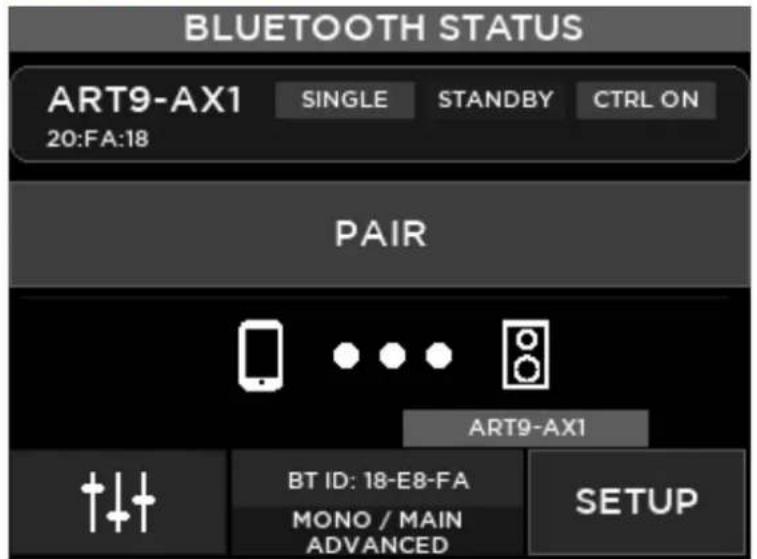

Para conectar la aplicación LiveRemote a un dispositivo iOS o Android, inicie la aplicación; luego, desde la aplicación, vaya a la pestaña inferior DEVICES, inicie un SCAN y conecte el altavoz ART 9-AX. Para conectar el altavoz para la transmisión de audio, vaya a la página de Bluetooth

y toque el botón PAIR; en el dispositivo al que desea conectarse, vaya a la página de configuración de Bluetooth

y seleccione el dispositivo de audio con la etiqueta ART9-AX1. Tenga en cuenta que algunos sistemas operativos de smartphones pueden mostrar dos entradas, tenga cuidado de evitar una conexión a la que no es de audio (que termina en _LE), vea el ejemplo anterior. El nombre de Bluetooth

del altavoz puede ser diferente; ART9-AX1 es el predeterminado y se puede modificar. El botón SETUP abre la página de control para más parámetros de configuración de la conexión Bluetooth

. El estado y el modo de conexión se muestran en la franja superior de la pantalla. Para obtener más información sobre las diferentes configuraciones de Bluetooth

, consulte la Guía de referencia descargable desde la página del producto en www.rcf.it. En tu smartphone, Bluetooth

Los conectores deben estar cableados según la normativa establecida por AES (Audio Engineering Society). ANTES DE CONECTAR LA CAJA ACÚSTICA En el panel trasero encontrará todos los controles, entradas de señal y alimentación. En primer lugar, compruebe la etiqueta con el voltaje en el panel trasero (115 voltios o 230 voltios). La etiqueta indica el voltaje correcto. Si ve que la etiqueta especifica un voltaje erróneo o no está presente, llame a su distribuidor o CENTRO DE SERVICIO RCF autorizado antes de conectar la caja acústica. Esta comprobación evitará que se produzcan daños. Si fuera necesario cambiar el voltaje, llame a su distribuidor o CENTRO DE SERVICIO RCF autorizado. Esta operación requiere la sustitución del valor del fusible y debe realizarla un CENTRO DE SERVICIO RCF. ANTES DE ENCENDER LA CAJA ACÚSTICA Ahora puede conectar el cable de alimentación y el cable de señal. Antes de encender la caja acústica, asegúrese de que el control de volumen esté al mínimo (incluso en la salida del mezclador). Es importante que el mezclador esté encendido antes de encender la caja acústica. Esto evitará que se produzcan daños en la caja acústica y que haya “golpes” de ruido al encender partes de la cadena de sonido. Se recomienda encender siempre las cajas acústicas en último lugar y apagarlas en primer lugar después de su uso. Ahora puede encender la caja acústica y ajustar el control de volumen al nivel adecuado. PROTECCIONES Las cajas acústicas activas de la Serie ART vienen equipadas con un sistema de circuitos de protección. El circuito actúa de forma sutil sobre la señal de sonido, controlando su nivel y manteniendo la distorsión a un nivel aceptable. CONFIGURACIÓN DEL VOLTAJE (RESERVADO AL CENTRO DE SERVICIO DE RCF) 200-240 voltios, 50Hz 100-120 voltios, 60Hz (VALOR DEL FUSIBLE T6.3 A L 250V)

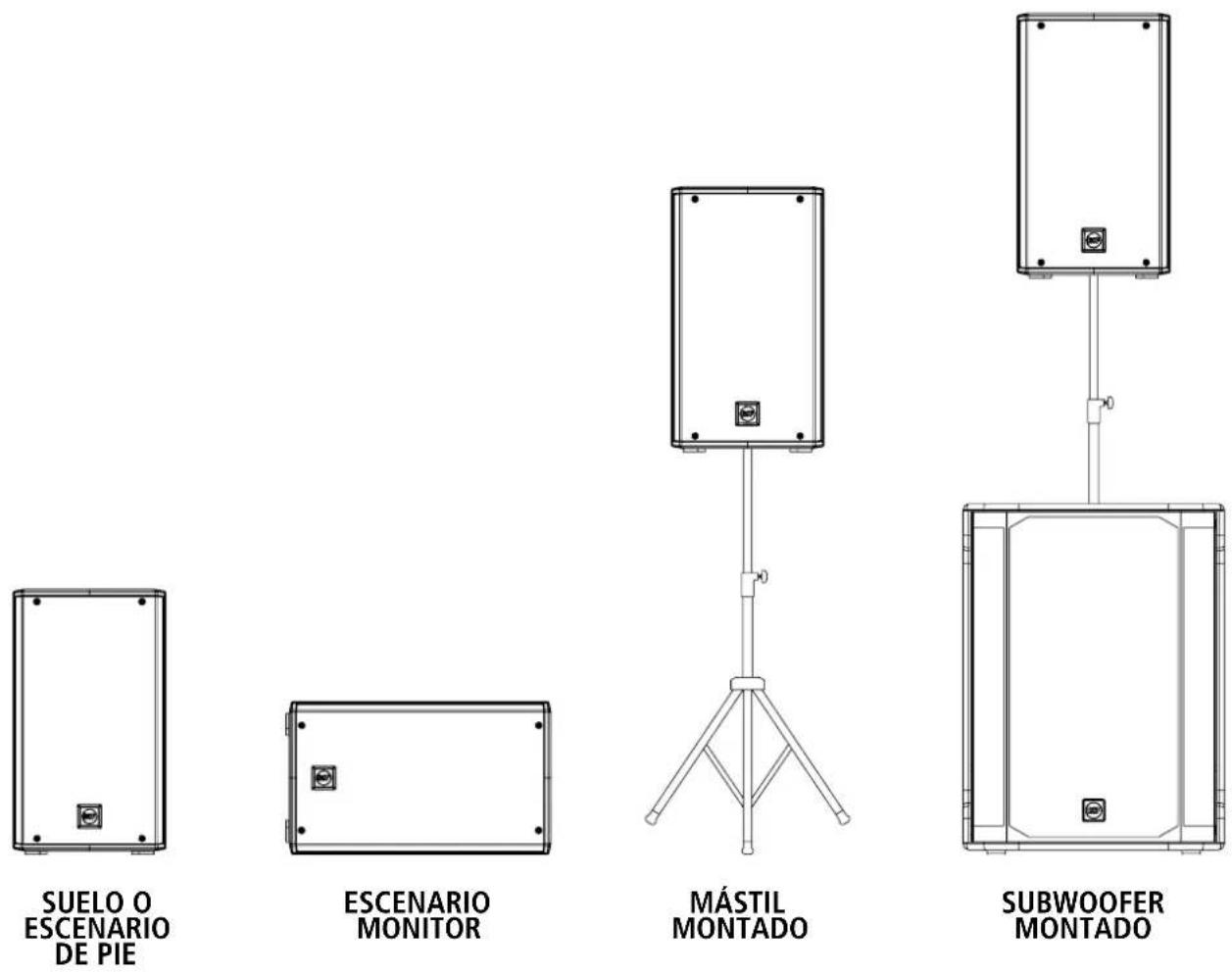

CONFIGURACIONES DE SUELO

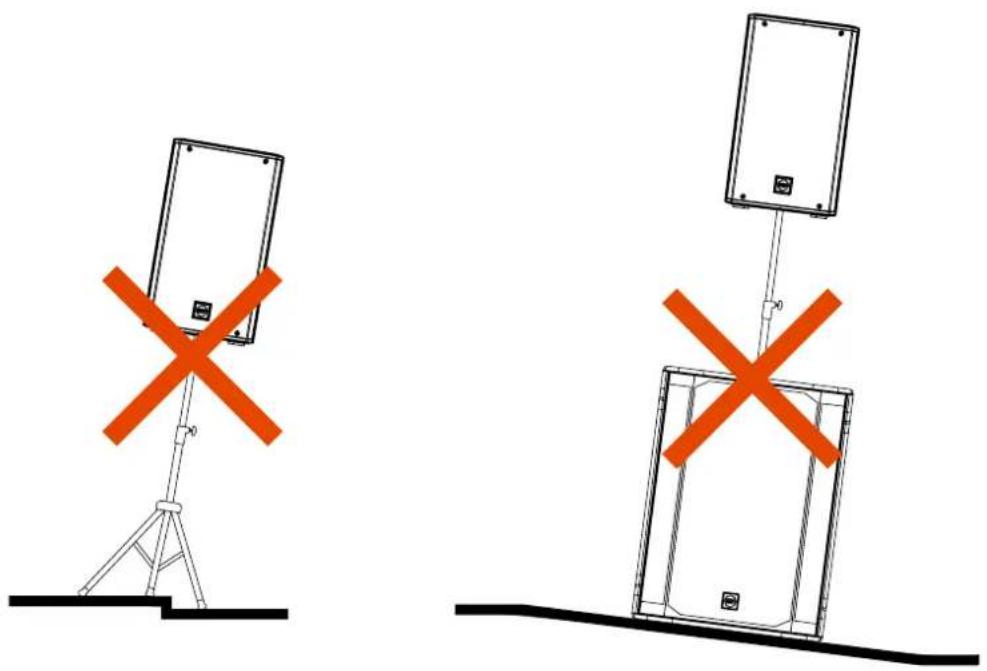

Las cajas acústicas ART 9 se pueden colocar en el suelo, en el escenario como PA principal o a modo de monitor; también se pueden montar en el mástil para cajas acústicas o sobre un subwoofer. CONFIGURACIONES COLGADAS Las cajas acústicas ART9 también se pueden montar en la pared o colgar con los accesorios ART9 H-BR, ART9 V-BR y ART9 FL-BR.

¡ATENCIÓN! ¡PRECAUCIÓN! Nunca cuelgue las cajas acústicas ART de las asas. Las asas son únicamente para su transporte, no para la sujeción. ¡ATENCIÓN! ¡PRECAUCIÓN! Para utilizar este producto con el mástil de subwoofer, antes de instalar el sistema verifique las configuraciones permitidas e indicaciones de los accesorios en la página web de RCF y así evitar cualquier tipo de peligro o causar daño a las personas, animales y objetos. En cualquier caso, asegúrese de que el subwoofer que sostiene la caja acústica esté situado en un suelo horizontal sin inclinaciones. ¡ATENCIÓN! ¡PRECAUCIÓN! El trípode y el mástil solo pueden utilizarse con las cajas acústicas por personal cualificado, experimentado y formado adecuadamente en la instalación de sistemas profesionales. En cualquier caso, la responsabilidad del usuario será garantizar en última instancia unas condiciones de seguridad del sistema óptimas y evitar peligros o daños a las personas, animales y objetos.52

LA CAJA ACÚSTICA NO SE ENCIENDE Asegúrese de que la caja acústica esté encendida y conectada a una fuente de alimentación eléctrica activa. LA CAJA ACÚSTICA ESTÁ CONECTADA A UNA FUENTE DE ALIMENTACIÓN ELÉCTRICA ACTIVA, PERO NO SE ENCIENDE Asegúrese de que el cable de alimentación esté en buen estado y se encuentre conectado correctamente. LA CAJA ACÚSTICA ESTÁ ENCENDIDA, PERO NO EMITE SONIDO Compruebe que la fuente de sonido envíe la señal correctamente y que los cables de señal no estén dañados. EL SONIDO ESTÁ DISTORSIONADO Y EL LED OVERLOAD PARPADEA FRECUENTEMENTE Baje el nivel de salida del mezclador. EL SONIDO ES MUY BAJO Y HAY RUIDO DE FONDO La ganancia de la fuente o el nivel de salida del mezclador podrían ser demasiado bajos. EL SONIDO TIENE RUIDO DE FONDO INCLUSO CON UNA GANANCIA Y VOLUMEN APROPIADOS La fuente podría estar enviando una señal de baja calidad o con ruido

Compruebe la toma de tierra de la alimentación eléctrica y todos los equipos conectados a la entrada del mezclador, incluidos los cables y conectores. ¡ADVERTENCIA! Para reducir el riesgo de descarga eléctrica, no desmonte este producto a no ser que tenga la cualificación para hacerlo. Deje el trabajo de mantenimiento a técnicos cualificados.

7. RESOLUCIÓN DE PROBLEMAS53
