3320 - Multimètre PeakTech - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multimètre numérique
Marque	PeakTech
Modèle	3320
Affichage	LCD 3,5 ou 6 chiffres, 6000 points, rétroéclairage
Dimensions (L x H x P)	70 x 150 x 48 mm
Poids	255 g
Alimentation	Pile 9 V (Neda 1604 ou équivalent)
Catégorie de surtension	CAT III 600 V
Degré de contamination	2
Tension d'entrée max.	600 V DC/AC eff (10 s max.)
Courant d'entrée max.	10 A AC/DC (30 s max. toutes les 15 min)
Protection contre les surcharges	Fusible 10 A / 600 V (6x32 mm, action instantanée)
Fonctions de mesure	Tension AC/DC, courant AC/DC, résistance, fréquence, capacité, température, test diode, test de continuité
Fonctions spéciales	Data Hold, MIN/MAX, sélection automatique/manuelle, extinction automatique (15 min), détecteur de tension sans contact (>50 V/50 Hz)
Plage de température de service	0...50 °C
Plage de température de stockage	-20...+60 °C
Entretien et nettoyage	Nettoyer avec un chiffon humide non pelucheux et un détergent non agressif. Éviter toute pénétration de liquide.
Remplacement de la pile	Dévisser le couvercle du compartiment, remplacer par une pile 9V. Respecter la polarité.
Remplacement du fusible	Dévisser le couvercle, remplacer par un fusible 10A/600V, 6x32mm, 10kA, à action instantanée.
Réparabilité	Réservé aux techniciens SAV qualifiés. Ouverture non autorisée.

FOIRE AUX QUESTIONS - 3320 PeakTech

Comment mesurer une tension continue avec le PeakTech 3320 ?

Tournez le sélecteur sur « V...— ». Branchez le fil rouge sur l’entrée V/Ω et le noir sur COM. Appliquez les pointes aux bornes du circuit. Lisez la valeur sur l’écran. Un signe moins indique une polarité inversée.

Comment utiliser la fonction Data Hold ?

Appuyez sur la touche HOLD pour geler la mesure affichée. Appuyez à nouveau pour revenir au mode normal. Le symbole HOLD apparaît à l’écran.

Que signifie l’affichage « OL » sur le PeakTech 3320 ?

« OL » signifie Over Limit : la valeur mesurée dépasse la plage sélectionnée. Passez à une plage plus élevée ou retirez les pointes de mesure.

Comment remplacer la pile du PeakTech 3320 ?

Éteignez l’appareil et débranchez les cordons. Dévissez les deux vis du compartiment arrière, remplacez la pile usagée par une pile 9 V neuve, puis refermez le couvercle.

Comment tester la continuité d’un circuit ?

Placez le sélecteur sur la position diode/continuité (symbole onde). Appuyez sur la touche RANGE jusqu’à voir le symbole ◀))). Branchez les cordons sur Ω/V et COM. Si la résistance est < 50 Ω, un signal sonore retentit.

Quelle est la tension maximale mesurable sur le PeakTech 3320 ?

La tension maximale est de 600 V DC/AC eff pendant 10 secondes maximum. Pour des tensions supérieures, utilisez une sonde atténuatrice.

Comment mesurer un courant alternatif avec le PeakTech 3320 ?

Tournez le sélecteur sur la position 10 A. Branchez le fil rouge sur l’entrée 10 A et le noir sur COM. Mettez le circuit hors tension, ouvrez-le, insérez les pointes en série, puis remettez sous tension. Limitez la mesure à 30 secondes.

Comment utiliser le détecteur de tension sans contact ?

Le détecteur fonctionne sur toutes les positions. Approchez l’avant du multimètre d’une source sous tension (ex. prise). Le voyant rouge au-dessus de l’écran s’allume si la tension dépasse environ 50 V/50 Hz.

Que faire si le symbole de pile faible s’affiche ?

Le symbole « BAT » ou « LO BAT » indique une pile faible. Remplacez-la dès que possible par une pile 9 V neuve pour éviter des mesures inexactes.

Comment mesurer une capacité avec le PeakTech 3320 ?

Tournez le sélecteur sur CAP. Branchez le fil rouge sur l’entrée Ω/V et le noir sur COM. Déchargez le condensateur puis connectez les pointes (respectez la polarité). Lisez la valeur sur l’écran.

MODE D'EMPLOI 3320 PeakTech

Digital-Multimeter/Multimètre numérique

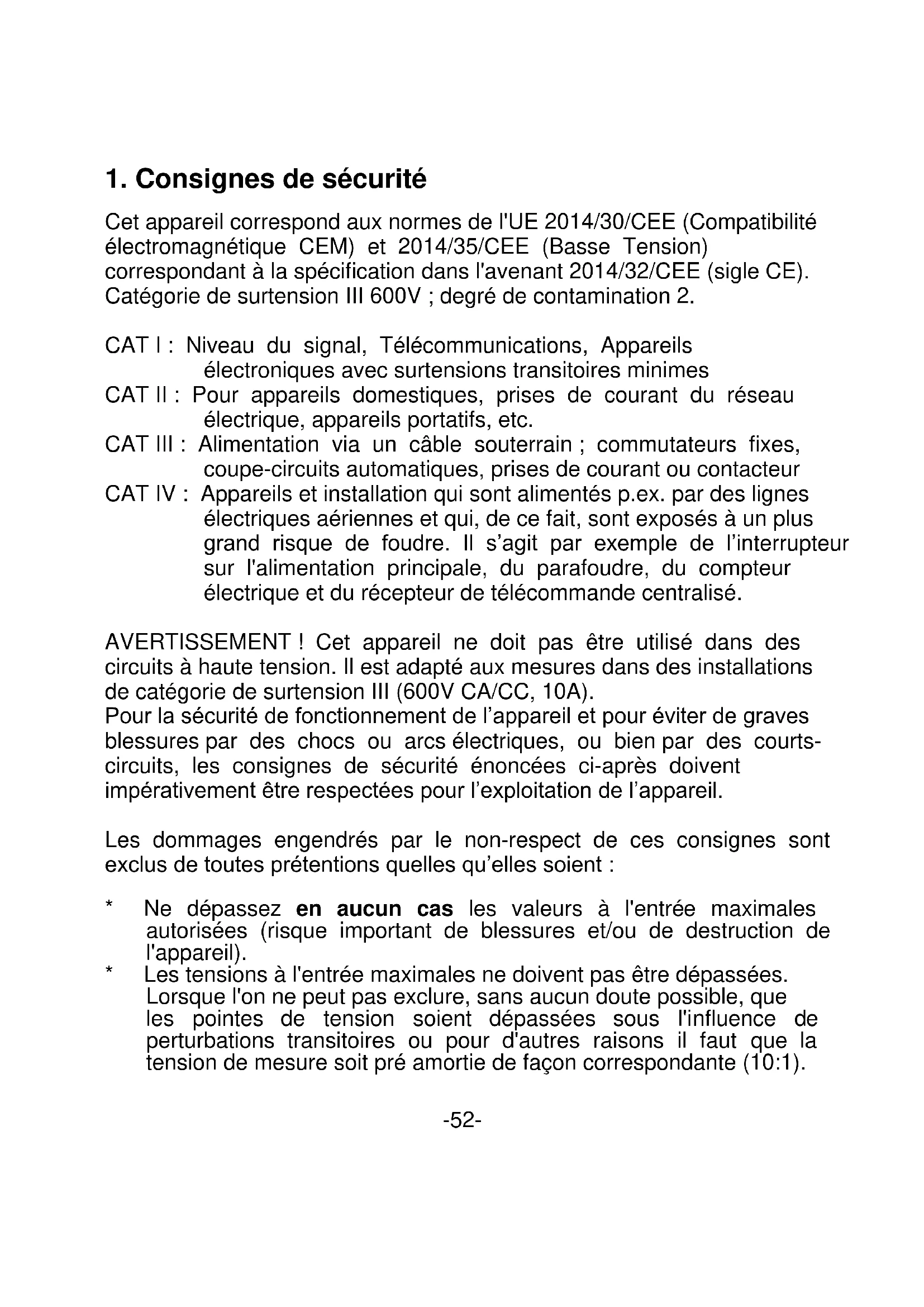

1. Consignes de sécurité

Cet appareil correspond aux normes de l'UE 2014/30/CEE (Compatibilité électromagnétique CEM) et 2014/35/CEE (Basse Tension) correspondant à la spécification dans l'avenant 2014/32/CEE (sigle CE). Catégorie de surtension III 600V; degré de contamination 2.

CAT I : Niveau du signal, Télécommunications, Appareils électroniques avec surtensions transitoires minimes

CAT II : Pour appareils domestiques, prises de courant du réseau électrique, appareils portatifs, etc.

CAT III : Alimentation via un câble souterrain ; commutateurs fixes, coupe-circuits automatiques, prises de courant ou contacteur

CAT IV : Appareils et installation qui sont alimentés p. ex. par des lignes électriques aériennes et qui, de ce fait, sont exposés à un plus grand risque de foudre. Il s'agit par exemple de l'interrupteur sur l'alimentation principale, du parafoudre, du compteur électrique et du récepteur de télécommande centralisé.

AVERTISSEMENT ! Cet appareil ne doit pas être utilisé dans des circuits à haute tension. Il est adapté aux mesures dans des installations de catégorie de surtension III (600V CA/CC, 10A).

Pour la sécurité de fonctionnement de l'appareil et pour éviter de graves blessures par des chocs ou arcs électriques, ou bien par des courts-circuits, les consignes de sécurité énoncées ci-après doivent impérativement être respectées pour l'exploitation de l'appareil.

Les dommages engendrés par le non-respect de ces consignes sont exclus de toutes prétentions quelles qu'elles soient :

* Ne dépassez en aucun cas les valeurs à l'entrée maximales autorisées (risque important de blessures et/ou de destruction de l'appareil).

* Les tensions à l'entrée maximales ne doivent pas être dépassées. Lorsque l'on ne peut pas exclure, sans aucun doute possible, que les pointes de tension soient dépassées sous l'influence de perturbations transitoires ou pour d'autres raisons, il faut que la tension de mesure soit préamortie de façon correspondante (10:1).

* N'utilisez jamais l'appareil s'il n'est pas complètement fermé. * Ne remplacez un fusible défectueux qu'avec un fusible correspondant à la puissance d'origine. Ne court-circuitez jamais un fusible ou porte-fusible. * Avant de commuter vers une autre fonction de mesure, débranchez les câbles de contrôle de la connexion de mesure. * Ne branchez pas de sources de tension sur les entrées A et COM. En cas de non-respect il y a un danger de blessures et/ou d'endommagement du multimètre. * Lors de mesures des résistances, n'appliquez aucune tension ! * Ne procédez à aucune mesure de l'intensité du courant dans la plage de tensions (V/Ω). * Avant la mise en service, vérifie[ifie]z l'appareil, les câbles de contrôle et autres accessoires pour voir s'il n'y a pas de dommages ou des câbles et fils dénudés ou pliés. En cas de doute, ne procéder à aucune mesure. * Ne procédez à des mesures qu'avec des vêtements secs et de préférence avec des chaussures en caoutchouc ou en vous trouvant sur un tapis isolant. * Ne touchez pas les pointes de mesure des fils d'essai. * Respecter impérativement les avertissements affichés sur l'appareil. * Si les valeurs à mesurer sont inconnues, commuter sur la plage de mesure la plus élevée avant la mesure. * Ne pas exposer l'appareil à des températures extrêmes, aux rayonnements directs du soleil, à une humidité extrême ou à des liquides. * Éviter les fortes secousses. * Ne pas utiliser l'appareil à proximité de forts champs magnétiques (moteurs, transformateurs, etc.). * Ne pas tenir de fers à souder chauds à proximité immédiate de l'appareil. * Avant le début de l'activité de mesure, l'appareil doit être stabilisé à température ambiante (important lors du transport d'une pièce froide vers une pièce chaude et inversement) * Ne dépassez jamais la plage de mesure sélectionnée lors d'une mesure. Ainsi vous évitez la détérioration de l'appareil. * Ne tournez jamais, pendant une mesure de l'intensité du courant ou de tension, le commutateur sélecteur de plages de mesure car ceci endommagerait l'appareil.

* Ne procédez à des mesures de tension au-dessus de 35V CC ou 25V CA qu'en conformité avec les dispositions de sécurité applicables. * L'appareil ne doit pas être utilisé sans surveillance. * Remplacez la pile dès que le témoin de pile « BAT » s'allume. Une puissance de pile insuffisante peut entraîner des résultats de mesure imprécis. Des chocs électriques et dommages corporels peuvent s'en suivre. * Si l'appareil n'est pas utilisé pendant une période prolongée, retirer la pile du compartiment à pile. * Nettoyer régulièrement le boîtier avec un chiffon humide et un détergent non agressif. Ne pas utiliser de produit à récurer corrosif. * Cet appareil est adapté exclusivement à des utilisations en intérieur. * Éviter toute proximité avec des matières explosives et inflammables. * L'ouverture de l'appareil ainsi que les travaux de maintenance et de réparation ne doivent être effectués que par des techniciens SAV qualifiés. * Ne pas poser l'appareil avec la face avant sur l'établi ou le plan de travail afin de ne pas endommager les éléments de commande. * Ne procéder à aucune modification technique sur l'appareil. * - Les appareils de mesure ne doivent pas être maniés par des enfants -

Nettoyage de l'appareil :

Ne nettoyer l'appareil qu'avec un chiffon humide qui ne peluche pas. Utiliser uniquement des produits nettoyants courants. Lors du nettoyage, veiller impérativement à ce qu'aucun liquide ne pénètre l'appareil. Cela pourrait entraîner un court-circuit et la destruction de l'appareil.

1.1. Valeurs d'entrée maximales autorisées

Tension d'entrée max. autorisée	600 V DC/ACeff pour max. 10 sec.
Plage A	10 A AC/DC pour max. 30 sec toutes les 15 min.(Sécurisé par un fusible 10A / 600 V)
Plage de mesure des fréquences	600 V DC/ACeff
Plage de mesure de la résistance	600 V DC/ACeff
Cycle de travail (rapport cyclique)	600 V DC/ACeff
Capacité	600 V DC/ACeff
Vérification des diodes	600 V DC/ACeff
Test de passage	600 V DC/ACeff
température	600 V DC/ACeff

1.2. Symboles de sécurité et consignes sur l'appareil

		Attention ! Veuillez observer les parties correspondantes du mode d'emploi. En cas de non-respect, il y a un danger de blessures et/ou d'endommagement de l'appareil.
		Pour des raisons de sécurité, ne pas dépasser la différence de tension maxi autorisée de 600 V entre l'entrée COM-/V- ou Ohm et la terre.
		Source de danger possible. Respecter impérativement les consignes de sécurité. En cas de non-respect, il y existe notamment un danger de blessure ou de mort, et/ou d'endommagement de l'appareil.
		Source de danger possible. Respecter impérativement les consignes de sécurité. En cas de non-respect, il y a un danger de blessures et/ou d'endommagement de l'appareil.
		Tension dangereusement élevée entre les entrées. Précaution extrême lors de la mesure. Ne touchez pas les entrées et les pointes de mesure.

2. Caractéristiques techniques

2.1. Données générales

Affichage	Affichage LCD à 3, 5 ou 6 chiffres, avec un affichage maximum de 6000 incateurs automatiques de polarité et rétroéclairage
Affichage du dépassement de limite supérieure	affichage de « OL »
Affichage de l’état de la pile	Le symbole de la pile s’allume quand la tension de la pile est insuffisante
Séquence de mesure	2x par seconde, nominale
Extinction automatique	après 15 minutes
Data HoldMesure de valeur relative Fonction de maintien des valeurs maximales et minimalesSélection de zone automatique et manuelle
Plage de température de service	0...50 °C (32 ... 122°F)
Plage de température de stockage	-20...+60 °C (-4 ... +140°F)
Plage de température pour la précision indiquée	18...28 °C
Dimensions (l x h x p)	70 x 150 x 48 mm
Poids	255 g
Alimentation en tension	pile 9 V (Neda 1604 ou pile similaire)

2.2. Données électriques

Tension continue

Plage	Résolution	Précision
600 mV	0,1 mV	± 0,5% v. M. + 2 St.
6 V	1 mV	± 1,0% v. M. + 2 St.
60 V	10 mV
600 V	100 mV
1000 V	1 V	± 1,2% v. M. + 2 St.

Résistance d'entrée : 10 MΩ

Tension d'entrée maxi : 600 V DC / AC

eff

Tension alternative

Plage	Résolution	Précision
6,000V	1mV	±(1,0% + 5 St.)
60,00V	10mV	±(1,2% + 5 St.)
600,0V	0,1V	±(1,5% + 5 St.)
1000V	1V

Résistance d'entrée : 10 MΩ

Tension d'entrée maxi : 600 V DC / AC

eff

Gamme des fréquences : Mesure de la valeur véritable et effective 50...60 Hz

Courant continu

Plage	Résolution	Précision
6 A	1 mA	± 2,5% v. M. + 5 St.
10 A	10 mA

Protection contre les surcharges :

Courant d'entrée max. : Fusible 10 A/600 V

10 A DC/AC

eff dans l'entrée 10 A

(10 A pendant 30 s maxi)

Courant alternatif

Plage	Résolution	Précision
6 A	1 mA	± 3,0% v. M. + 5 St.
10 A	10 mA

Protection contre les surcharges :

Courant d'entrée max. : Fusible 10 A/600 V

10 A DC/AC

eff dans l'entrée 10 A

(10 A pendant 30 s maxi)

Gamme des fréquences : Mesure de la valeur véritable et

Protection contre les surcharges : 600 V DC/AC eff

Fréquence

Plage	Résolution	Précision
9.999Hz	0.001Hz	±(1.2% + 5)
99.99Hz	0.01Hz
999.9Hz	0.1Hz
9.999kHz	1Hz
99.99kHz	10Hz
999.9kHz	100Hz	±(1.5% + 5)
9.999MHz	1kHz

Sensibilité : > 0,5 V

eff pour < 1 MHz / > 3 V eff

pour > 1 MHz

Protection contre les surcharges : 600 V DC/AC eff

Capacité

Protection contre les surcharges : 600 V DC/AC eff

Température

Plage	Résolution	Précision
-4°F ... 1472°F	0,1°F	±(1.5% + 9°F)
-20°C ... 800°C	0,1°C	±(1.5% + 5°C)

Détecteur : sonde de température de type K Protection contre les surcharges : 600 V DC/AC eff

Fonction de vérification des diodes

Plage	Résolution	Précision
0,3 mA typique	1 mV	± 10% v. M. + 5 St.

Tension de marche à vide 3 V DC typique Protection anti-surcharge 600 V DC/AC eff

Contrôle de continuité

Une vibration est émise < 50 Ω

Courant de test < 1 mA

Exactitude indiquée en % + nombre de chiffres

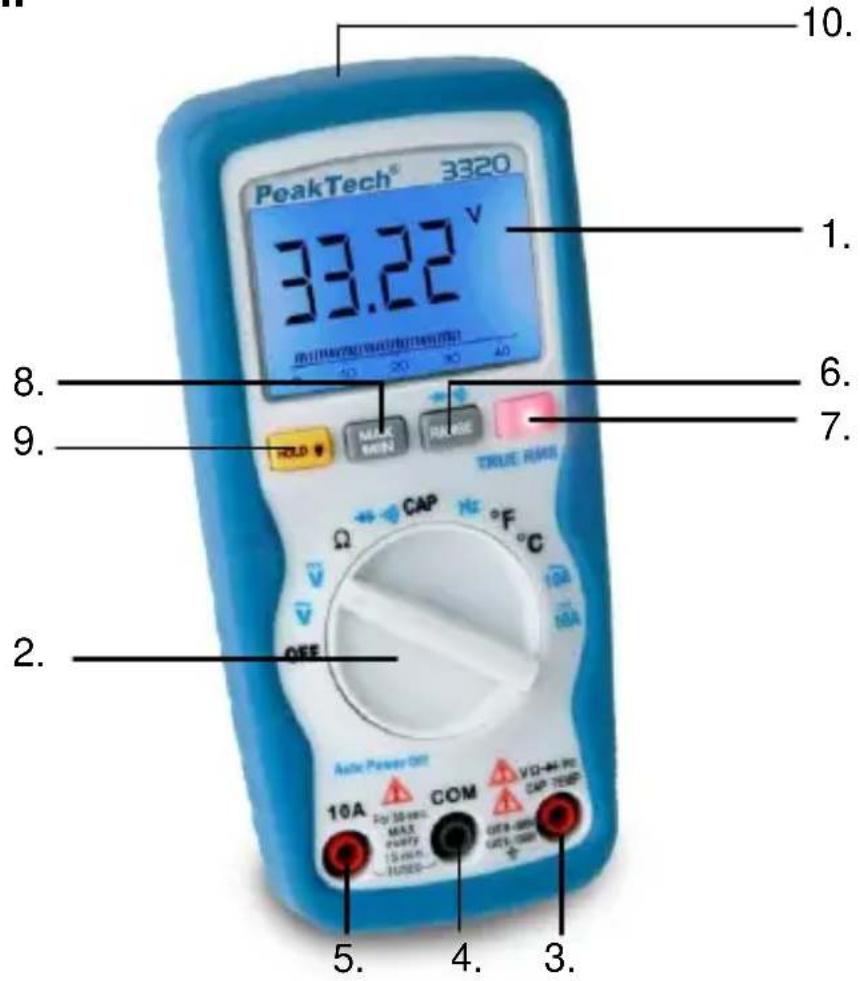

3. Éléments de commande et raccordements à l'appareil

PeakTech® 3320 33.22 V 10. 8. 9. 2. 5. 4. 3. 10. 6. 7. 10A MAX MINI RANGE TRUE RADIUS CAP °C Ω F °C 10A 10A OFF Auto Power Off COM VDD-MAC-PC CAP TEMP 5. 4. 3.

3. Affichage LCD à 3, 5 ou 6 chiffres 2. Sélecteur de fonctions 3. Prise d'entrée V/Ohm/Hz/de capacité (positive) 4. Prise d'entrée COM-(négative) 5. Prise d'entrée 10A 6. RANGE-Hold Touche permettant de basculer en zone de choix manuel, test diodes et commutateur de test de passage 7. LED pour reconnaissance de tension sans contact 8. Touche MIN/MAX 9. Valeur de mesure - Touche de maintient de la fonction Data – Hold / Rétroéclairage 10. Capteur-détecteur de tension

Attention!

Soyez très prudent pour les mesures effectuées sur les circuits à tensions élevées (AC et DC) et respectez strictement les dispositions de sécurité applicables. Après les mesures, éteignez toujours l'appareil. L'appareil de mesure dispose d'une fonction interne d'extinction automatique qui coupe l'appareil au bout de 15 minutes environ après le dernier actionnement d'une touche. Si le symbole de dépassement OL s'allume, la valeur mesurée dépasse la plage d'entrée choisie. Lors de la commutation sur une plage de mesure supérieure, l'affichage s'éteint automatiquement.

4.1. Préparatifs pour le mode de mesure

1. Avant de procéder à la mesure, vérifiez la batterie 9 V en mettant l'interrupteur MARCHE / ARRET sur MARCHE (ON). Si la pile est faible, il apparaît "LO BAT" ou "BAT". Il faut alors remplacer la batterie.
2. Le triangle d'avertissement à côté des prises d'entrée vous avertit que la tension de mesure ou le courant de mesure ne doit pas dépasser la valeur indiquée pour la protection du circuit interne.
3. Le sélecteur de fonction doit être réglé avant la mesure sur la plage souhaitée.

Remarque :

Dans les plages de mesure AC/DC inférieures, si les câbles de contrôle ne sont pas reliés, une valeur variable quelconque peut s'afficher à l'écran LCD. C'est un phénomène normal sur des appareils sensibles et sans effet sur la précision des mesures.

4.2. Commutation du choix automatique au choix manuel de la plage

À la mise en marche de l'appareil, le choix automatique de la plage est activé. Le choix automatique de la plage simplifie la mesure et garantit des résultats optimaux. Pour commuter sur le choix manuel de la plage, procéder comme décrit :

1. Appuyer sur la touche RANGE. En appuyant sur la touche, l'affichage AUTO s'éteint et la dernière plage choisie reste activée.
2. Appuyer plusieurs fois sur la touche RANGE jusqu'à l'obtention de la plage souhaitée.
3. Pour le retour au choix automatique de la plage, appuyer pendant au moins 2 secondes sur la touche RANGE. L'affichage du choix automatique de la plage AUTO s'allume.

4.3. Rétroéclairage de l'écran LCD

Le rétroéclairage de l'écran LCD facilite la lecture de la valeur de mesure. Pour allumer le rétroéclairage, procédez comme décrit :

1. Appuyer pendant 2 secondes sur la touche HOLD. Le rétroéclairage s'allume.

1. Pour éteindre le rétroéclairage, appuyer sur la touche HOLD. Le rétroéclairage s'éteint automatiquement au bout de 10 minutes.

5.1. Fonction de maintien de la valeur de mesure

La fonction de maintien de la valeur de mesure permet de "geler" une valeur de mesure pour la lire et l'analyser ultérieurement. Pour l'activation de la fonction, procédez comme décrit :

1. Branchez les câbles de contrôle au circuit ou au composant à mesurer.
2. Appuyer sur la touche HOLD. La valeur de mesure affichée est "gelée" et l'affichage de la fonction de valeur de mesure HOLD s'allume à l'écran LCD.
3. Pour supprimer la fonction et retourner au mode de mesure normal, appuyer à nouveau sur la touche HOLD.

5.2. Fonction de maintien des valeurs minimales et maximales

Cette fonction permet d'afficher la valeur minimale et maximale mesurées. Pour l'activation de la fonction, procédez comme décrit :

1. Appuyer sur la touche RANGE afin d'accéder à la zone de mesure correspondante et afin de vous assurer que la valeur min / max mesurée respecte bien le minimum et le maximum autorisés.
2. Appuyer sur la touche MIN/MAX afin de choisir la fonction MIN / MAX.
3. Branchez les câbles de contrôle au circuit ou au composant à mesurer.
4. Lire et évaluer la valeur mesurée sur l'écran LCD.
5. Pour quitter la fonction MIN/MAX, appuyer pendant au moins 2 secondes sur la touche MIN/MAX.

Attention!

Avant la mise en marche et la coupure du circuit de mesure, débrancher les câbles de contrôle du circuit de mesure. Des courants ou tensions de mise en marche élevés peuvent endommager ou détruire l'appareil de mesure.

1. Tournez le sélecteur de fonction sur la position "..."—
2. Reliez le câble de contrôle rouge à l'entrée V/W et le câble de contrôle noir à l'entrée COM de l'appareil.
3. Appliquez les câbles de contrôle à la source de tension à mesurer et lisez la valeur mesurée sur l'écran LCD de l'appareil. En cas de valeurs de mesure négatives, un symbole moins (-) s'affiche à gauche de la valeur de mesure.

Attention!

Pour les mesures sur les prises de 230 V, procéder avec une grande prudence. Il peut arriver que les pointes de mesure des câbles de contrôle soient trop courtes pour un contact parfait avec les contacts intérieurs de la prise et que l'écran LCD affiche 0 V, malgré la présence d'une tension de 230 V sur la prise. Il faut donc toujours s'assurer du contact parfait entre les pointes de mesure des câbles de contrôle et les contacts internes de la prise et ne pas se fier à l'affichage 0 V.

Attention!

Avant la mise en marche et la coupure du circuit de mesure, débrancher les câbles de contrôle du circuit de mesure. Des courants ou tensions de mise en marche élevés peuvent endommager ou détruire l'appareil de mesure.

Pour la mesure des tensions alternatives, procédez comme décrit :

1. Tournez le sélecteur de fonction en position « V ».
2. Reliez le câble de contrôle rouge à l'entrée V/W et le câble de contrôle noir à l'entrée COM de l'appareil.
3. Appliquez les câbles de contrôle à la source de tension à mesurer et lisez la valeur mesurée sur l'écran LCD de l'appareil.

Attention!

Limiter les mesures de courant continu dans la zone des 10 A à maximum 30 secondes. Dans cette zone, les temps de mesure plus longs peuvent détruire l'appareil ou entraîner des blessures.

1. Tournez le sélecteur de fonction en position 10 A.
2. Reliez le câble de contrôle rouge à l'entrée 10 A et le câble de contrôle noir à l'entrée COM de l'appareil.
3. Mettre hors tension le circuit à mesurer et « ouvrir » au point de mesure souhaité. Relier les câbles de contrôle en série (veiller à la bonne polarité !).
4. Appliquer une tension au circuit de mesure et lire la valeur de mesure sur l'écran LCD de l'appareil. Lors de la mesure de courants continus négatifs, un symbole moins s'affiche à gauche de la valeur de mesure.

Attention!

Pour des raisons de sécurité, ne pas effectuer de mesures de courant alternatif dans les circuits présentant une tension supérieure à 250 VCA.

Attention!

Limiter les mesures de courant alternatif dans la zone des 10 A à maximum 30 secondes. Dans cette zone, les temps de mesure plus longs peuvent détruire l'appareil ou entraîner des blessures.

1. Tournez le sélecteur de fonction en position 10 A.
2. Reliez le câble de contrôle rouge à l'entrée 10 A et le câble de contrôle noir à l'entrée COM de l'appareil.
3. Mettre hors tension le circuit à mesurer et ouvrir au point de mesure souhaité. Relier les câbles de contrôle en série.
4. Appliquer une tension au circuit de mesure et lire la valeur de mesure sur l'écran LCD de l'appareil.

Attention!

Après commutation du multimètre sur la fonction mesure des résistances, n'appliquez pas les câbles de contrôle branchés à une source de tension.

Effectuer les mesures de résistances uniquement sur des circuits ou composants hors tension et débrancher la fiche de la prise secteur. Avant la mesure, décharger les condensateurs se trouvant sur le circuit.

Pour la mesure, procédez comme suit :

1. Tournez le sélecteur de fonction sur la position "..."
2. Reliez le câble de contrôle rouge à l'entrée V et le câble de contrôle noir à l'entrée COM de l'appareil.
3. Branchez les câbles de contrôle sur la résistance à mesurer.
4. Lire la valeur mesurée sur l'écran LCD.

Remarque :

La résistance intrinsèque des câbles de contrôle peut, lors de la mesure de petites résistances (plage 600 ohms), affecter négativement la précision de la mesure. La résistance intrinsèque des câbles de contrôle courants se situe entre 0,2 et 1 ohm.

Pour une détermination précise de la résistance intrinsèque, branchez les câbles de contrôle aux prises d'entrée du multimètre et court-circuitez les pointes de mesure. La valeur mesurée affichée correspond à la résistance intrinsèque des câbles de contrôle.

5.8. Mesure des fréquences

Pour la mesure, procédez comme suit :

1. Tournez le sélecteur de fonction en position « Hz ».
2. Reliez le câble de contrôle rouge à l'entrée V/ΩHZ et le câble de contrôle noir à l'entrée COM de l'appareil.
3. Appliquez les câbles de contrôle au composant ou circuit à tester.
4. Lire la valeur mesurée sur l'écran LCD. La valeur de mesure s'affiche avec l'unité de mesure correspondante (Hz, kHz, MHz).

Attention!

Effectuer les mesures de capacité uniquement sur des circuits hors tension et décharger absolument le condensateur avant la mesure. Le mieux est de dessouder le condensateur du circuit pour la mesure. Effectuer la mesure comme décrit :

1. Tournez le sélecteur de fonction en position « CAP ».
2. Reliez le câble de contrôle rouge à l'entrée Ω/V et le câble de contrôle noir à l'entrée COM de l'appareil.
3. Reliez les câbles de contrôle au condensateur à mesurer (respecter la polarité!).
4. Lire la valeur mesurée sur l'écran LCD.

Attention!

N'effectuer les mesures de température que sur des circuits ou objets de mesure hors tension.

Effectuer la mesure de température comme décrit :

1. Pour procéder aux mesures de températures, insérer l'adaptateur dans les prises d'entrée (+ sur l'entrée V/Ω; / COM)
2. Insérer le capteur thermique dans l'adaptateur (veiller à la bonne polarité !)
3. Placer la surface du composant à mesurer et maintenir le contact jusqu'à stabilisation de l'affichage de la valeur de mesure (env. 30 secondes).
4. Lire la valeur de température à l'écran LCD après stabilisation.

Attention!

Pour des raisons de sécurité, débrancher impérativement la sonde de température de la prise de mesure de la température du multimètre avant de commuter sur une autre fonction de mesure.

5.11. Fonction de vérification des diodes

La fonction de vérification des diodes permet de déterminer la fonctionnalité des diodes et d'autres éléments semi-conducteurs dans des circuits définis, ainsi que la continuité (court-circuit) et la chute de tension en direction du passage.

Attention!

Avant de vérifier la diode, mettre hors tension le composant et le circuit ou dessouder la diode du circuit. Pour effectuer la vérification des diodes, procéder comme décrit :

1. Tournez le sélecteur de fonction sur la position
2. Commuter l'appareil sur la fonction de vérification des diodes en appuyant sur la touche "RANGE". À l'écran LCD, le symbole "→" s'allume.
3. Reliez le câble de contrôle rouge à l'entrée Ω/V et le câble de contrôle noir à l'entrée COM de l'appareil.
4. Appliquez les câbles de contrôle à la diode à mesurer et lisez la valeur mesurée sur l'écran LCD.
5. Permez les câbles de contrôle et les raccords de la diode et lisez la valeur de mesure.
6. Si après le branchement initial ou l'inversion des câbles de contrôle sur le composant à mesurer, une valeur de mesure s'affiche une fois et le symbole de dépassement OL une fois, la diode fonctionne normalement. Si le symbole de dépassement apparaît à l'installation initiale et après inversion des câbles de contrôle, la diode est ouverte. Si dans les deux cas, une valeur très faible ou « 0 » s'affiche, la diode est en court-circuit.

Remarque :

La valeur affichée correspond à la chute de tension de la diode en direction du passage.

Attention!

En aucun cas il ne faut procéder à des contrôles de continuité sur des composants ou circuits sous tension.

Pour la mesure de la continuité des composants, procédez comme suit :

1. Tournez le sélecteur de fonction sur la position "/".
2. Reliez le câble de contrôle rouge à l'entrée Ω/V et le câble de contrôle noir à l'entrée COM de l'appareil.
3. Commuter l'appareil sur la fonction de vérification des diodes en appuyant sur la touche "RANGE". À l'écran LCD, le symbole ◀))) s'allume.
4. Reliez les câbles de contrôle au composant à mesurer.
5. En cas de résistance inférieure à 100 ohms, un vibreur retentit (composant conducteur) et l'écran LCD indique la valeur de résistance exacte.

5.13. Détecteur de tension sans contact

Le détecteur de tension sans contact fonctionne sur toutes les positions de commutation de l'appareil.

1. Testez le détecteur de tension sur un endroit connu et sous tension (par ex. une prise électrique).
2. Maintenez l'avant de l'appareil à proximité de la source de tension.
3. Si l'endroit vers lequel est tenu l'appareil est sous tension, alors le voyant situé au-dessus de l'écran LCD s'allume en rouge.

Remarque :

Le détecteur de tension fonctionne à partir d'une tension d'env.

50 V/50 Hz.

6. Remplacement de la pile

Lorsque la tension de la pile est trop faible, le témoin de pile s'allume sur l'écran LCD. La pile doit alors être remplacée au plus tôt.

Attention!

Avant de retirer le couvercle du compartiment à pile pour changer la pile, débrancher les câbles de contrôle des entrées du multimètre et éteindre l'appareil.

Pour le changement de la pile, procédez comme décrit :

1. Dévisser les 2 vis du couvercle du compartiment à pile avec un tournevis adéquat.
2. Enlever la pile usée du compartiment à pile et la déconnecter du câble de pile.
3. Relier la nouvelle pile au câble de pile et replacer la pile et le câble dans le compartiment à pile.
4. Réinstaller le couvercle du compartiment à pile et le fixer sur le boîtier avec les vis.
5. Éliminez les piles usées de façon réglementaire.
6. Les piles usées constituent des déchets spéciaux et doivent être déposées dans des containers prévus à cet effet.

Informations sur la loi relative aux piles et aux batteries

De nombreux appareils sont fournis avec des piles, par exemple pour le fonctionnement de télécommandes. Les appareils eux-mêmes peuvent contenir des piles ou des accumulateurs. En tant qu'importateur lié à la commercialisation de ces piles ou accumulateurs, l'ordonnance allemande sur les piles nous oblige à informer nos clients des éléments suivants :

L'élimination des piles usées dans les ordures ménagères est strictement interdite. Veuillez les éliminer, comme la loi l'exige, dans un point de collecte communale ou gratuitement dans un commerce local. Les piles que nous fournissons peuvent nous être remises, sans frais, à l'adresse indiquée à la dernière page ou renvoyées par la poste en affranchissant le courrier comme il se doit.

Les batteries contenant des substances toxiques sont identifiées par un symbole représentant une poubelle barrée ainsi que par le symbole chimique (Cd, Hg ou Pb) du métal lourd à l'origine de son classement comme polluant :

Attention!

Avant de retirer le couvercle du compartiment à pile pour changer le fusible, débrancher les câbles de contrôle des entrées du multimètre et éteindre l'appareil.

Ne remplacez un fusible défectueux que par un fusible correspondant à la puissance d'origine.

Pour le changement du fusible, procédez comme décrit :

1. Dévisser les 2 vis du couvercle du compartiment à pile avec un tournevis adéquat.
2. Retirer prudemment le fusible défectueux de son support.
3. Insérer le nouveau fusible (10A/600V; 6x32mm; 10 kA; coupe-circuit à action instantanée), dont la valeur et les dimensions correspondent au fusible d'origine, dans le support qui lui est destiné. Veiller à ce qu'il soit bien installé dans le centre du support.
4. Une fois que le fusible a été remplacé, replacer le couvercle du compartiment de la pile, et le fixer avec les vis.

Tous les droits, y compris ceux de la traduction, de la réimpression et de la polycopie de ces instructions ou des parties de ces instructions sont réservés.

Les reproductions de toute nature (photocopie, microfilm ou un autre procédé) ne sont autorisées qu'avec l'accord écrit de l'éditeur.

Dernière version au moment de la mise sous presse. Nous nous réservons le droit d'apporter des modifications techniques sans préavis afin d'améliorer le produit.

Nous confirmons par la présente que tous les appareils sont conformes aux spécifications indiquées dans nos documents et sont livrés après étalonnage en usine. Un nouvel étalonnage est recommandé au bout d'un an.
