Produkttyp	Digitalmultimeter
Marke	PeakTech
Modell	3320
Display	LCD 3,5 oder 6-stellig, 6000 Zählpunkte, Hintergrundbeleuchtung
Abmessungen (L x H x T)	70 x 150 x 48 mm
Gewicht	255 g
Stromversorgung	9V-Batterie (Neda 1604 oder gleichwertig)
Überspannungskategorie	CAT III 600 V
Verschmutzungsgrad	2
Max. Eingangsspannung	600 V DC/AC eff (max. 10 s)
Max. Eingangsstrom	10 A AC/DC (max. 30 s, alle 15 Min.)
Überlastschutz	Sicherung 10 A / 600 V (6x32 mm, flink)
Messfunktionen	AC/DC-Spannung, AC/DC-Strom, Widerstand, Frequenz, Kapazität, Temperatur, Diodentest, Durchgangsprüfung
Sonderfunktionen	Data Hold, MIN/MAX, automatische/manuelle Bereichswahl, automatische Abschaltung (15 Min.), berührungsloser Spannungsdetektor (>50 V/50 Hz)
Betriebstemperaturbereich	0...50 °C
Lagertemperaturbereich	-20...+60 °C
Wartung und Reinigung	Mit einem feuchten, fusselfreien Tuch und einem milden Reinigungsmittel reinigen. Eindringen von Flüssigkeit vermeiden.
Batteriewechsel	Deckel des Batteriefachs abschrauben, durch eine 9V-Batterie ersetzen. Polarität beachten.
Sicherungswechsel	Deckel abschrauben, durch eine Sicherung 10A/600V, 6x32mm, 10kA, flink ersetzen.
Reparierbarkeit	Nur für qualifizierte Kundendiensttechniker. Unbefugtes Öffnen nicht erlaubt.

Häufig gestellte Fragen - 3320 PeakTech

Wie messe ich eine Gleichspannung mit dem PeakTech 3320?

Drehen Sie den Drehschalter auf « V...— ». Schließen Sie das rote Kabel an den V/Ω-Eingang und das schwarze an COM an. Legen Sie die Spitzen an die Anschlüsse des Stromkreises. Lesen Sie den Wert auf dem Display ab. Ein Minuszeichen zeigt eine verpolte Messung an.

Wie verwende ich die Data-Hold-Funktion?

Drücken Sie die Taste HOLD, um den angezeigten Messwert einzufrieren. Drücken Sie erneut, um zum Normalmodus zurückzukehren. Das Symbol HOLD erscheint auf dem Display.

Was bedeutet die Anzeige « OL » auf dem PeakTech 3320?

« OL » bedeutet Over Limit : Der gemessene Wert überschreitet den gewählten Bereich. Wechseln Sie zu einem höheren Bereich oder entfernen Sie die Messspitzen.

Wie wechsle ich die Batterie des PeakTech 3320?

Schalten Sie das Gerät aus und trennen Sie die Messleitungen. Lösen Sie die beiden Schrauben des hinteren Batteriefachs, ersetzen Sie die alte Batterie durch eine neue 9V-Batterie und schließen Sie den Deckel wieder.

Wie teste ich die Durchgangsfähigkeit eines Stromkreises?

Stellen Sie den Drehschalter auf die Position Diode/Durchgang (Wellensymbol). Drücken Sie die Taste RANGE, bis das Symbol ◀))) erscheint. Schließen Sie die Messleitungen an Ω/V und COM an. Bei einem Widerstand < 50 Ω ertönt ein akustisches Signal.

Welche maximale Spannung kann mit dem PeakTech 3320 gemessen werden?

Die maximale Spannung beträgt 600 V DC/AC eff für maximal 10 Sekunden. Verwenden Sie für höhere Spannungen einen Tastkopf mit Spannungsteiler.

Wie messe ich einen Wechselstrom mit dem PeakTech 3320?

Drehen Sie den Drehschalter auf die Position 10 A. Schließen Sie das rote Kabel an den 10 A-Eingang und das schwarze an COM an. Schalten Sie den Stromkreis aus, öffnen Sie ihn, schließen Sie die Messspitzen in Reihe an und schalten Sie ihn wieder ein. Begrenzen Sie die Messung auf 30 Sekunden.

Wie verwende ich den berührungslosen Spannungsdetektor?

Der Detektor funktioniert in allen Positionen. Nähern Sie die Vorderseite des Multimeters einer spannungsführenden Quelle (z.B. Steckdose). Die rote Anzeige über dem Display leuchtet auf, wenn die Spannung etwa 50 V/50 Hz überschreitet.

Was tun, wenn das Symbol für schwache Batterie angezeigt wird?

Das Symbol « BAT » oder « LO BAT » zeigt eine schwache Batterie an. Ersetzen Sie sie so bald wie möglich durch eine neue 9V-Batterie, um ungenaue Messungen zu vermeiden.

Wie messe ich eine Kapazität mit dem PeakTech 3320?

Drehen Sie den Drehschalter auf CAP. Schließen Sie das rote Kabel an den Ω/V-Eingang und das schwarze an COM an. Entladen Sie den Kondensator und schließen Sie die Messspitzen an (Polarität beachten). Lesen Sie den Wert auf dem Display ab.

BEDIENUNGSANLEITUNG 3320 PeakTech

Unser Wert ist messbar...

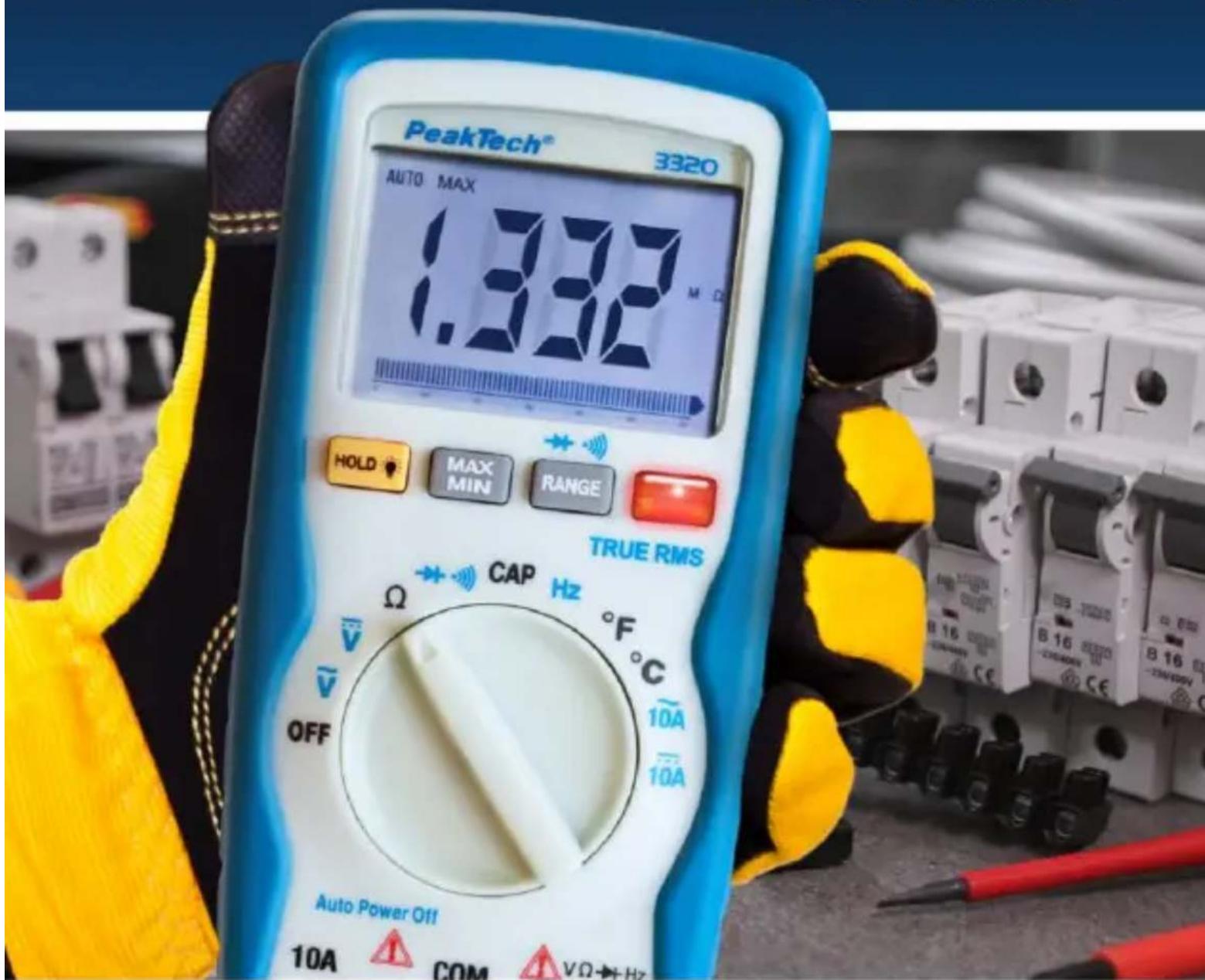

PeakTech® 3320 AUTO MAX 1.332 MΩ HOLD MAX RANGE MAX MIN TRUE RMS CAP Hz Ω °F C 10A 10A OFF Auto Power Off 10A COM VΩ+Hz

PeakTech® 3320

Bedienungsanleitung/

Operation Manual/

Mode d'emploi

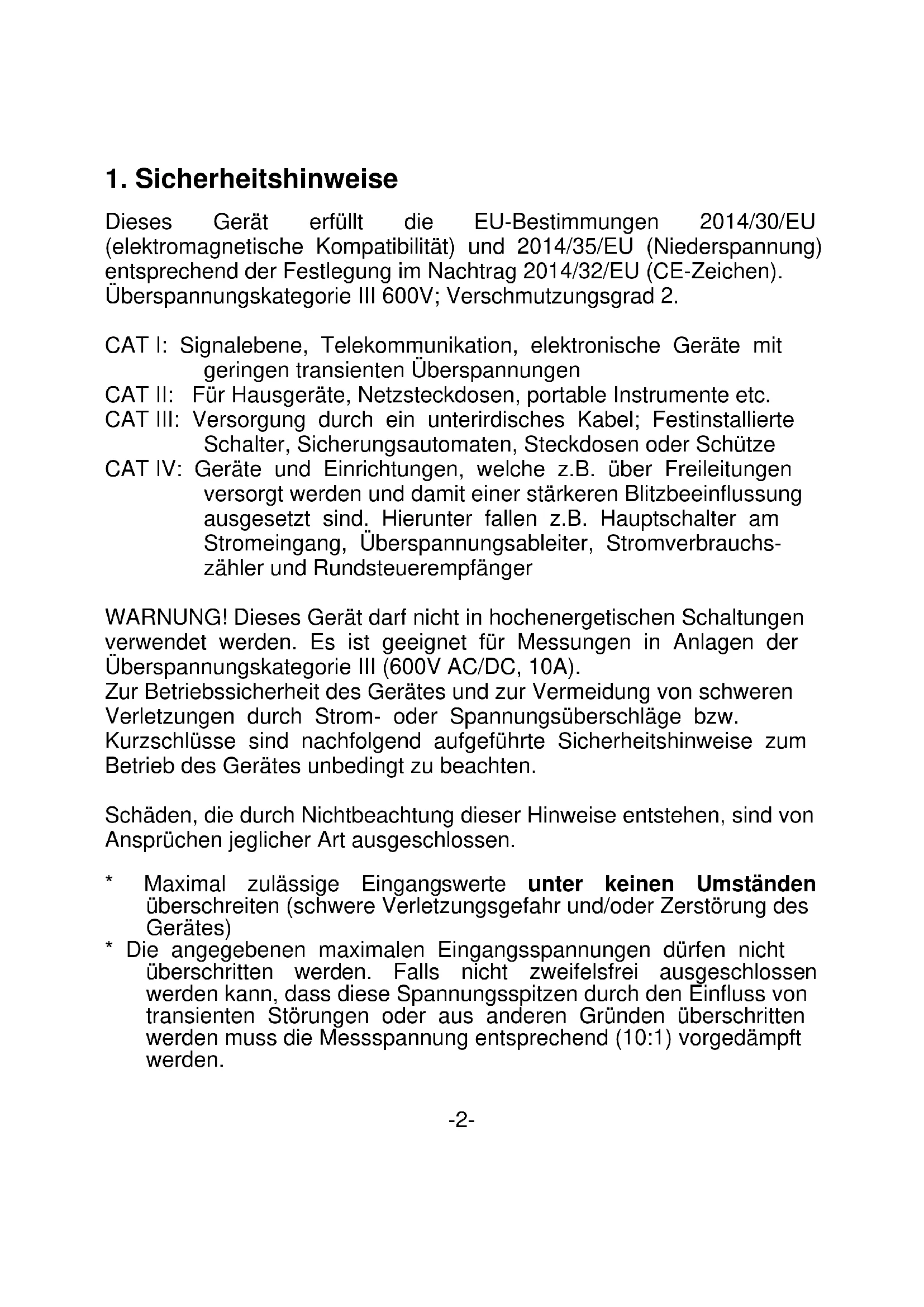

1. Sicherheitshinweise

Dieses Gerät erfüllt die EU-Bestimmungen 2014/30/EU (elektromagnetische Kompatibilität) und 2014/35/EU (Niederspannung) entsprechend der Festlegung im Nachtrag 2014/32/EU (CE-Zeichen). Überspannungskategorie III 600V; Verschmutzungsgrad 2.

CAT I: Signalebene, Telekommunikation, elektronische Geräte mit geringen transienten Überspannungen CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente etc. CAT III: Versorgung durch ein unterirdisches Kabel; Festinstallierte Schalter, Sicherungsautomaten, Steckdosen oder Schütze CAT IV: Geräte und Einrichtungen, welche z.B. über Freileitungen versorgt werden und damit einer stärkeren Blitzbeeinflussung ausgesetzt sind. Hierunter fallen z.B. Hauptschalter am Stromeingang, Überspannungsableiter, Stromverbrauchszähler und Rundsteuerempfänger

WARNUNG! Dieses Gerät darf nicht in hochenergetischen Schaltungen verwendet werden. Es ist geeignet für Messungen in Anlagen der Überspannungskategorie III (600V AC/DC, 10A). Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten.

Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen.

* Maximal zulässige Eingangswerte unter keinen Umständen überschreiten (schwere Verletzungsgefahr und/oder Zerstörung des Gerätes)
* Die angegebenen maximalen Eingangsspannungen dürfen nicht überschritten werden. Falls nicht zweifelsfrei ausgeschlossen werden kann, dass diese Spannungsspitzen durch den Einfluss von transienten Störungen oder aus anderen Gründen überschritten werden muss die Messspannung entsprechend (10:1) vorgedämpft werden.

* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist.
* Defekte Sicherungen nur mit einer dem Originalwert entsprechenden Sicherung ersetzen. Sicherung oder Sicherungshalter niemals kurzschließen.
* Vor dem Umschalten auf eine andere Messfunktion Prüfleitungen von der Messschaltung abkoppeln.
* Keine Spannungsquellen über die A – und COM-Eingänge anlegen. Bei Nichtbeachtung droht Verletzungsgefahr und/oder die Gefahr der Beschädigung des Multimeters.
* Bei Widerstandsmessungen keine Spannungen anlegen!
* Keine Strommessungen im Spannungsbereich (V/Ω) vornehmen.
* Gerät, Prüfleitungen und sonstiges Zubehör vor Inbetriebnahme auf eventuelle Schäden bzw. blanke oder geknickte Kabel und Drähte überprüfen. Im Zweifelsfalle keine Messungen vornehmen.
* Messarbeiten nur in trockener Kleidung und vorzugsweise in Gummischuhen bzw. auf einer Isoliermatte durchführen.
* Messspitzen der Prüfleitungen nicht berühren.
* Warnhinweise am Gerät unbedingt beachten.
* Bei unbekannten Messgrößen vor der Messung auf den höchsten Messbereich umschalten.
* Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen.
* Starke Erschütterung vermeiden.
* Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.) betreiben
* Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten.
* Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein (wichtig beim Transport von kalten in warme Räume und umgekehrt)
* Überschreiten Sie bei keiner Messung den eingestellten Messbereich. Sie vermeiden so Beschädigungen des Gerätes.
* Drehen Sie während einer Strom – oder Spannungsmessung niemals am Messbereichswahlschalter, da hierdurch das Gerät beschädigt wird.
* Messungen von Spannungen über 35V DC oder 25V AC nur in Übereinstimmung mit den relevanten Sicherheitsbestimmungen vornehmen.

* Gerät darf nicht unbeaufsichtigt betrieben werden
* Ersetzen Sie die Batterie, sobald das Batteriesymbol „BAT“ aufleuchtet. Mangelnde Batterieleistung kann unpräzise Messergebnisse hervorrufen. Stromschläge und körperliche Schäden können die Folge sein.
* Sollten Sie das Gerät für einen längeren Zeitraum nicht benutzen, entnehmen Sie die Batterie aus dem Batteriefach.
* Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch und einem milden Reinigungsmittel. Benutzen Sie keine ätzenden Scheuermittel.
* Dieses Gerät ist ausschließlich für Innenanwendungen geeignet.
* Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren Stoffen.
* Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Service-Technikern durchgeführt werden.
* Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche legen, um Beschädigung der Bedienelemente zu vermeiden.
* Keine technischen Veränderungen am Gerät vornehmen.
* - Messgeräte gehören nicht in Kinderhände –

Reinigung des Gerätes:

Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das Innere des Gerätes gelangt. Dies könnte zu einem Kurzschluss und zur Zerstörung des Gerätes führen.

1.1. Maximal zulässige Eingangswerte

max. zulässigeEingangsspannung	600 V DC/ACeff
A-Bereich	10 A AC/DC für max. 30 Sek. je 15 Min.(abgesichert mit 10A / 600 V -Sicherung)
Frequenzmessbereich	600 V DC/ACeff
Widerstandsmessbereich	600 V DC/ACeff
Arbeitszyklus(Tastverhältnis)	600 V DC/ACeff
Kapazität	600 V DC/ACeff
Diodentest	600 V DC/ACeff
Durchgangstest	600 V DC/ACeff
Temperatur	600 V DC/ACeff

1.2. Sicherheitssymbole und Hinweise am Gerät

[HZZW]	Achtung! Entsprechende(n) Abschnitt(e) in der Bedienungsanleitung nachlesen. Nichtbeachtung birgt Verletzungsgefahr und/oder die Gefahr der Beschädigung des Gerätes.
	max. zulässige Spannungsdifferenz von 600 V zwischen COM-/ V-/ bzw. Ohm-Eingang und Erde aus Sicherheitsgründen nicht überschreiten.
	Mögliche Gefahrenquelle. Sicherheitsvorschriften unbedingt beachten. Bei Nichtbeachtung besteht u. U. Verletzungs- oder Lebensgefahr und/oder die Gefahr der Beschädigung des Gerätes.
	Mögliche Gefahrenquelle. Sicherheitsvorschriften beachten! Bei Nichtbeachtung besteht Verletzungsgefahr und/oder die Gefahr der Beschädigung des Gerätes.
	Gefährlich hohe Spannung zwischen den Eingängen. Extreme Vorsicht bei der Messung. Eingänge und Messspitzen nicht berühren.

2. Technische Daten

2.1. Allgemeine Daten

Anzeige	3 5/6-stellige LCD-Anzeige mit einer maximalen Anzeige von 6000, automatischer Polaritätsan-zeige und Hintergrundbeleuchtung
Überbereichsanzeige	Anzeige von "OL"
Batteriezustandsanzeige	Batteriesymbol leuchtet bei un-genügender Batteriespannung
Messfolge	3 x pro Sekunde, nominal
Abschaltautomatik	nach 15 Minuten
Data HoldRelativwertmessungMaximal- und MinimalwerthaltefunktionAutomatische + manuelle Bereichswahl
Betriebstemperaturbereich	0...50°C (32 ... 122°F)
Lagertemperaturbereich	-20...+60°C (-4 ... +140°F)
Temperaturbereich für angegebene Genauigkeit	18...28°C
Abmessungen (B x H x T)	70 x 150 x 48 mm
Gewicht	255 g
Spannungsversorgung	9 V Blockbatterie (Neda 1604 oder gleichwertige Batterie)

2.2. Elektrische Daten

Gleichspannung

Bereich	Auflösung	Genauigkeit
600 mV	0,1 mV	± 0,5% v. M. + 2 St.
6 V	1 mV	± 1,0% v. M. + 2 St.
60 V	10 mV
600 V	100 mV
1000 V	1 V	± 1,2% v. M. + 2 St.

Eingangswiderstand: 10 MΩ

Max. Eingangsspannung: 600 V DC / AC eff

Wechselspannung

Bereich	Auflösung	Genauigkeit
6,000V	1mV	±(1,0% + 5 St.)
60,00V	10mV	±(1,2% + 5 St.)
600,0V	0,1V	±(1,5% + 5 St.)
1000V	1V
AC-Spezifikation von 5% bis 100% des Messbereichs.Bandbreite: 50Hz bis 60Hz (alle Wellenformen),50 Hz bis 1kHz (Sinus)

Eingangswiderstand: 10 MΩ

Max. Eingangsspannung: 600 V DC / AC eff

Gleichstrom

Bereich	Auflösung	Genauigkeit
6 A	1 mA	± 2,5% v. M. + 5 St.
10 A	10 mA

Überlastschutz:

Max. Eingangstrom: 10 A/600 V Sicherung

10 A DC/AC

eff im 10 A-Eingang

(10 A für max. 30 Sek.)

Wechselstrom

Bereich	Auflösung	Genauigkeit
6 A	1 mA	± 2,0% v. M. + 8 St.
10 A	10 mA

Überlastschutz:

Max. Eingangsstrom: 10 A/600 V Sicherung

10 A DC/AC

eff im 10 A-Eingang

(10 A für max. 30 Sek.)

AC-Spezifikation von 5% bis 100% des Messbereichs. Bandbreite: 50Hz bis 60Hz (alle Wellenformen), 50 Hz bis 400 Hz (Sinus)

Widerstand

Bereich	Auflösung	Genauigkeit
600 Ω	0,1 Ω	± 1,2% v. M. + 2 St.
6 kΩ	1 Ω	± 1,2% v. M. + 2 St.
60 kΩ	10 Ω	± 1,2% v. M. + 2 St.
600 kΩ	100 Ω
6 MΩ	1 kΩ	± 2,0% v. M. + 2 St.
60 MΩ	10 kΩ	± 3,5% v. M. + 10 St.

Überlastschutz: 600 V DC/AC

eff

Frequenz

Bereich	Auflösung	Genauigkeit
9.999Hz	0.001Hz	±(1.2% + 5)
99.99Hz	0.01Hz
999.9Hz	0.1Hz
9.999kHz	1Hz
99.99kHz	10Hz
999.9kHz	100Hz	±(1.5% + 5)
9.999MHz	1kHz

Empfindlichkeit: > 0,5 V

bei < 1 MHz / > 3 V_eff

bei > 1 MHz

Überlastschutz: 600 V DC/AC

eff

Kapazität

Bereich	Auflösung	Genauigkeit
9.999nF	0.001nF	±(5.0% +80)
99.99nF	0.01nF	±(3.0% +5)
999.9nF	0.1nF
9.999μF	0.001μF	±(3.5% +5)
99.99μF	0.01μF
999.9μF	0.1μF
9.999mF	1uF	±(5.0% +10)
99.99mF	10uF	±(5.0% +35)

Überlastschutz: 600 V DC/AC

eff

Temperatur

Bereich	Auflösung	Genauigkeit
-4°F bis 1472°F	0,1°F	±(1.5% + 9°F)
-20°C bis 800°C	0,1°C	±(1.5% + 5°C)

Sensor: Typ-K Temperaturfühler

Überlastschutz: 600 V DC/AC

eff

Diodentestfunktion

Leerlaufspannung 3 V DC typisch

Teststrom 1 mA max.

Überlastschutz 600 V DC/AC

eff

Durchgangsprüfung

Ein Summer ertönt < 50 Ω

Hinweis:

angegebene Genauigkeit in % + Anzahl der Stellen

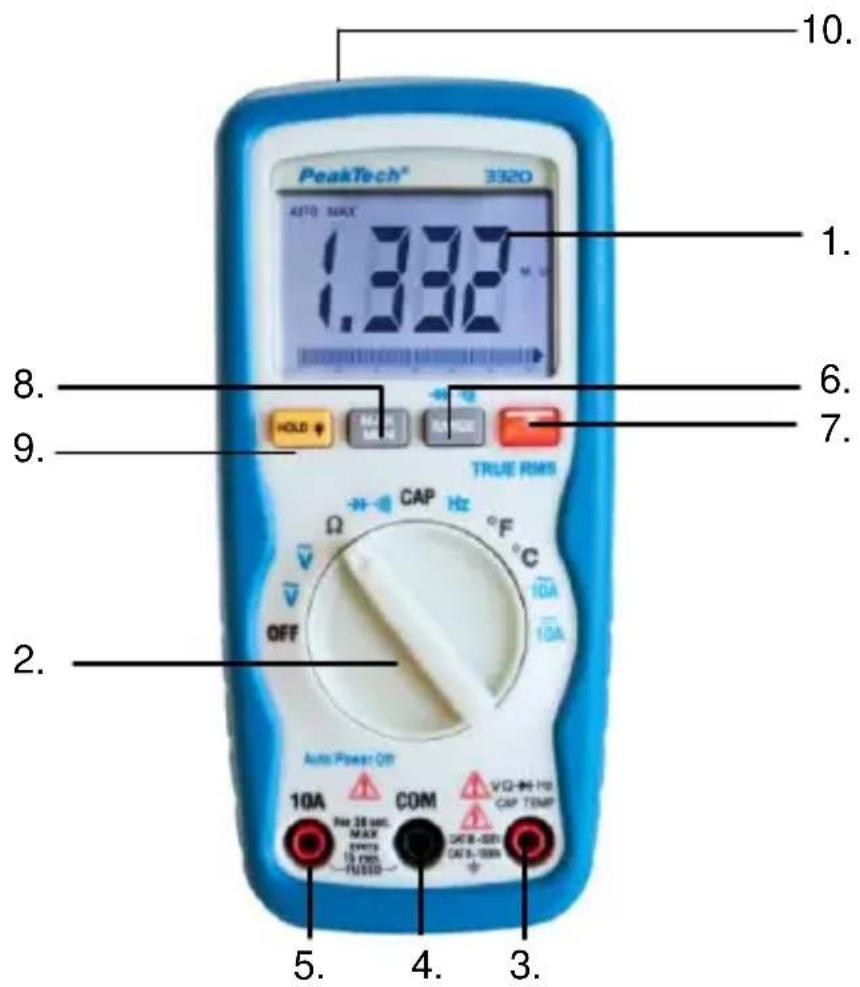

3. Bedienelemente und Anschlüsse am Gerät

PeakTech® 3320 AUTO MAX 1.332 10. 1. 8. 6. 9. 7. TRUE RMS CAP Ω C F °C 10A 10A OFF Auto Power Off 10A COM VQ-96 H2 CAP TEMP 5. 4. 3.

(1) 3 5/6- stellige LCD-Anzeige
(2) Funktionswahlschalter
(3) V/Ohm/Hz/Kapazitäts-(positiv) Eingangsbuchse
(4) COM-(negativ) Eingangsbuchse
(5) 10A-Eingangsbuchse
(6) RANGE-Hold Taste zur Umschaltung auf manuelle Bereichswahl, Dioden-Test und Durchgangsprüfungs-Wahlschalter
(7) LED zur kontaktlosen Spannungserkennung
(8) MIN/MAX-Taste
(9) Messwert - Haltefunktionstaste Data – Hold / Hintergrundbeleuchtung
(10) Spannungsdetektor-Sensor

4. Hinweise zur Inbetriebnahme des Gerätes

Achtung!

Messungen an Schaltungen mit hohen Spannungen (AC und DC) mit äußerster Vorsicht und nur in Übereinstimmung mit den relevanten Sicherheitsbestimmungen vornehmen. Gerät nach Beendigung des Messbetriebes stets ausschalten. Das Messgerät verfügt über eine interne Abschaltautomatik die das Gerät automatisch ca. 15 Minuten nach dem letzten Betätigen einer Taste ausschaltet. Bei Aufleuchten des Überlaufsymbols OL übersteigt der gemessene Wert den gewählten Eingangsbereich. Bei Umschaltung auf einen höheren Messbereich erlischt die Anzeige automatisch.

4.1. Vorbereitung zum Messbetrieb

1. Prüfen Sie vor der Messung die 9 V Batterie, indem Sie den ON/OFF-Schalter auf ON stellen. Ist die Batterie schwach, erscheint "LO BAT" oder "BAT" links im Display. Die Batterie muss ausgetauscht werden.
2. Das Warndreieck neben den Eingangsbuchsen soll Sie warnen, dass Messspannung oder Messstrom zum Schutz der internen Schaltung nicht den angegebenen Wert übersteigen dürfen.
3. Der Funktionswahlschalter sollte vor der Messung auf den gewünschten Bereich eingestellt werden.

Hinweis:

In den niederen AC-/DC-Messbereichen erscheint bei nicht angeschlossenen Prüfleitungen u.U. ein beliebig sich ändernder Wert in der LCD-Anzeige. Dies ist bei Geräten mit hoher Empfindlichkeit normal und für die Messgenauigkeit bedeutungslos.

4.2. Umschaltung von automatischer auf manuelle Bereichswahl

Beim Einschalten des Gerätes wird immer die automatische Bereichswahl aktiviert. Die automatische Bereichswahl erleichtert den Messbetrieb und garantiert optimale Messergebnisse. Zur Umschaltung auf manuelle Bereichswahl wie beschrieben verfahren:

1. Taste RANGE drücken. Beim Drücken der Taste erlischt die Anzeige AUTO und der zuletzt gewählte Bereich bleibt weiterhin aktiviert.
2. Taste RANGE ggf. mehrmals bis zum Erhalt des gewünschten Bereiches drücken.
3. Zur Rückkehr zu automatischer Bereichswahl Taste RANGE für ca. 2 Sekunden gedrückt halten. Die Anzeige für automatische Bereichswahl AUTO leuchtet auf.

4.3. LCD-Hintergrundbeleuchtung

Die LCD-Hintergrundbeleuchtung erleichtert das Ablesen des Messwertes unter ungünstigen Lichtverhältnissen. Zum Einschalten der Hintergrundbeleuchtung wie beschrieben verfahren:

1. Taste HOLD 2 Sekunden drücken. Die Hintergrundbeleuchtung wird eingeschaltet.

2. Zur Abschaltung der Hintergrundbeleuchtung -Taste HOLD drücken. Die Hintergrundbeleuchtung erlischt nach 10 Sekunden automatisch.

5. Messbetrieb

5.1 Messwert-Haltefunktion

Die Messwert-Haltefunktion ermöglicht das "Einfrieren" eines Messwertes zur späteren Ablesung und Auswertung. Zur Aktivierung der Funktion wie beschrieben verfahren:

1. Prüfleitungen über die zu messende Schaltung bzw. das zu messende Bauteil anlegen.
2. Taste HOLD drücken. Der angezeigte Messwert wird "eingefroren" und die Messwert-Haltefunktionsanzeige HOLD leuchtet in der LCD-Anzeige.
3. Zur Aufhebung der Funktion und Rückkehr zum normalen Messbetrieb Taste HOLD erneut drücken.

5.2. Minimal-/Maximalwert-Haltefunktion

In dieser Funktion wird der minimal bzw. maximal gemessene Wert in der Anzeige dargestellt. Zur Aktivierung der Funktion wie beschrieben verfahren:

1. Taste RANGE drücken um in den entsprechenden Messbereich zu gelangen und um sicherzustellen, dass der gemessene MIN/MAX-Wert den Messbereich unter- bzw. überschreitet.
2. Taste MIN/MAX drücken um die MIN- bzw. MAX-Funktion auszuwählen.
3. Prüfleitungen über die zu messende Schaltung bzw. das zu messende Bauteil anlegen.

4. Messwert in der LCD-Anzeige ablesen und auswerten.

5. Zum Verlassen der MIN/MAX-Funktion MIN/MAX-Taste mindestens 2 Sekunden lang gedrückt halten.

5.3. Gleichspannungsmessungen

Achtung!

Vor dem Ein- bzw. Ausschalten der Messschaltung Prüfleitungen von der Messschaltung abziehen. Hohe Einschaltströme oder -spannungen könnten sonst u.U. das Messgerät beschädigen bzw. zerstören.

1. Funktionswahlschalter in Stellung "—" drehen.
2. Rote Prüfleitung an den V-/W-Eingang und schwarze Prüfleitung an den COM-Eingang des Gerätes anschließen.
3. Prüfleitungen über die zu messende Spannungsquelle anlegen und Messwert in der LCD-Anzeige des Gerätes ablesen. Bei negativen Messwerten erscheint ein Minussymbol (-) links vom Messwert.

5.4. Wechselspannungsmessungen

Achtung!

Bei Messungen an 230-V Steckdosen ist äußerste Vorsicht geboten. Die Messspitzen der Prüfleitungen sind u.U. für einen einwandfreien Kontakt mit den Innenkontakten der Steckdose nicht lang genug und die LCD-Anzeige zeigt daher 0 V, obwohl eine Spannung von 230 V an der Steckdose anliegt. Daher immer sicherstellen, dass ein einwandfreier Kontakt zwischen den Messspitzen den Prüfleitungen und den Innenkontakten der Steckdose besteht und nicht blind der 0-V Anzeige vertrauen.

Achtung!

Vor dem Ein- bzw. Abschalten der Messschaltung Prüfleitungen von der Messschaltung abziehen. Hohe Einschaltströme oder -spannungen könnten sonst u.U. das Messgerät beschädigen bzw. zerstören.

Zur Messung von Wechselspannungen wie beschrieben verfahren:

1. Funktionswahlschalter in Stellung "V\~" drehen.
2. Rote Prüfleitung an den V-/Ω-Eingang und schwarze Prüfleitung an den COM-Eingang des Gerätes anschließen.
3. Prüfleitungen über die zu messende Spannungsquelle anlegen und Messwert in der LCD-Anzeige des Gerätes ablesen.

5.5. Gleichstrommessungen

Achtung!

Gleichstrommessungen im 10 A-Bereich auf maximal 30 Sekunden beschränken. Längere Messzeiten in diesem Bereich können zur Zerstörung des Messgerätes bzw. zu Verletzungen führen.

1. Funktionswahlschalter in Stellung 10 A ... drehen.
2. Rote Prüfleitung an den 10 A-Eingang und schwarze Prüfleitung an den COM-Eingang des Gerätes anschließen.
3. Zu messende Schaltung spannungslos schalten und am gewünschten Messpunkt "öffnen". Prüfleitungen in Reihe anschließen (auf korrekte Polarität achten!).
4. Spannung an die Messschaltung anlegen und Messwert in der LCD-Anzeige des Gerätes ablesen. Beim Messen negativer Gleichströme erscheint ein Minussymbol links von der Messwertanzeige.

5.6. Wechselstrommessungen

Achtung!

Aus Sicherheitsgründen keine Wechselstrommessungen in Schaltungen mit Spannungen von mehr als 250 V AC vornehmen.

Achtung!

Wechselstrommessungen im 10 A-Bereich auf maximal 30 Sekunden beschränken. Längere Messzeiten in diesem Bereich können zur Zerstörung des Messgerätes bzw. zu Verletzungen führen.

1. Funktionswahlschalter entweder in Stellung 10 A \~ drehen.
2. Rote Prüfleitung an den 10 A-Eingang und schwarze Prüfleitung an den COM - Eingang des Gerätes anschließen.
3. Zu messende Schaltung spannungslos schalten und am gewünschten Messpunkt öffnen. Prüfleitungen in Reihe anschließen.
4. Spannung an die Messschaltung anlegen und Messwert in der LCD-Anzeige des Gerätes ablesen.

5.7. Widerstandsmessungen

Achtung!

Nach Umschaltung des Multimeters auf die Widerstandmessfunktion angeschlossene Prüfleitungen nicht über eine Spannungsquelle anlegen.

Widerstandsmessungen nur an spannungsfreien Schaltungen bzw. Bauteilen vornehmen und Netzstecker aus der Steckdose ziehen. In der Schaltung befindliche Kondensatoren vor der Messung unbedingt entladen.

Zur Messung wie beschrieben verfahren:

1. Funktionswahlschalter in Stellung "Ω" drehen.
2. Rote Prüfleitung an den V/Ω -Eingang und schwarze Prüfleitung an den COM - Eingang des Gerätes anschließen.
3. Prüfleitungen über den zu messenden Widerstand anlegen.
4. Messwert in der LCD-Anzeige ablesen.

Hinweis:

Der Eigenwiderstand der Prüfleitungen kann bei Messungen von kleinen Widerständen (600 Ohm-Bereich) die Genauigkeit der Messung negativ beeinträchtigen. Der Eigenwiderstand üblicher Prüfleitungen liegt zwischen 0,2...1 Ohm.

Zur exakten Bestimmung des Eigenwiderstandes Prüfleitungen an die Eingangsbuchsen des Multimeters anschließen und Messspitzen kurzschließen. Der angezeigte Messwert entspricht dem Eigenwiderstand der Prüfleitungen.

5.8. Frequenzmessungen

Zur Messung wie beschrieben verfahren:

1. Funktionswahlschalter in Stellung "Hz" drehen.
2. Rote Prüfleitung an den V-/Ω-/Hz-Eingang und schwarze Prüfleitung an den COM - Eingang des Gerätes anschließen.
3. Prüfleitungen über das zu messende Bauteil bzw. die zu messende Schaltung anlegen.
4. Messwert in der LCD-Anzeige ablesen. Der Messwert wird in der entsprechenden Messeinheit (Hz, kHz, MHz) angezeigt.

5.9. Kapazitätsmessungen

Achtung!

Kapazitätsmessungen nur in spannungslosen Schaltungen durchführen und Kondensator vor der Messung unbedingt entladen. Kondensator zur Messung am besten aus der Schaltung auslöten. Messung wie beschrieben durchführen:

1. Funktionswahlschalter in Stellung "CAP" drehen.
2. Rote Prüfleitung an den V-/Ω-Eingang und schwarze Prüfleitung an den COM - Eingang des Gerätes anschließen.
3. Prüfleitungen über den zu messenden Kondensator anlegen (Polarität beachten!).
4. Messwert in der LCD-Anzeige ablesen.

5.10. Temperaturmessungen

Achtung!

Temperaturmessungen nur an spannungslosen Schaltungen bzw. Messobjekten vornehmen.

Temperaturmessung wie beschrieben durchführen:

1. Adapter für Temperaturmessungen in Eingangsbuchsen einstecken (+ an V/Ω; - an COM - Eingang)
2. Temperaturfühler in den Adapter einstecken (auf korrekte Polarität achten!).
3. Messfühler auf die Oberfläche des zu messenden Bauteils aufsetzen und Kontakt bis zur Stabilisierung der Messwertanzeige aufrechterhalten (ca. 30 Sekunden).
4. Temperaturwert nach erfolgter Stabilisierung in der LCD-Anzeige ablesen.

Achtung!

Aus Sicherheitsgründen Temperaturfühler unbedingt vor dem Umschalten auf eine andere Messfunktion von der Temperaturmessbuchse des Multimeters abziehen

5.11. Diodentestfunktion

Die Diodentestfunktion ermöglicht die Bestimmung der Verwendbarkeit von Dioden und anderen Halbleiter-Elementen in definierten Schaltungen, sowie die Bestimmung der Durchgängigkeit (Kurzschluss) und des Spannungsabfalls in Durchlassrichtung.

Achtung!

Vor Überprüfung der Diode Bauteil bzw. Schaltung unbedingt spannungslos schalten oder Diode aus der Schaltung auslöten. Zur Durchführung des Diodentests wie beschrieben verfahren:

1. Funktionswahlschalter in Stellung (▶) drehen.
2. Gerät auf die Diodentestfunktion durch Drücken der Taste "RANGE" umschalten. In der LCD-Anzeige leuchtet das Symbol " " auf.
3. Rote Prüfleitung an den V-/Ω-Eingang und schwarze Prüfleitung an den COM - Eingang des Gerätes anschließen.
4. Prüfleitungen über die zu messende Diode anlegen und Messwert in der LCD-Anzeige ablesen.
5. Prüfleitungen über den Anschlüssen der Diode vertauschen und Messwert ablesen.
6. Wird nach dem ersten Anlegen oder nach dem Vertauschen der Prüfleitungen über dem zu messenden Bauteil einmal ein Messwert und einmal das Überlaufsymbol OL angezeigt, ist die Diode in Ordnung. Erscheint beim Anlegen bzw. Vertauschen der Prüfleitungen in beiden Fällen das Überlaufsymbol, ist die Diode offen. Wird in beiden Fällen ein sehr geringer Wert oder "0" angezeigt, ist die Diode kurzgeschlossen.

Hinweis:

Der angezeigte Wert entspricht dem Spannungsabfall der Diode in Durchlassrichtung.

5.12. Durchgangsprüffunktion

Achtung!

Unter keinen Umständen Durchgangsprüfungen an spannungs- führenden Bauteilen oder Schaltungen vornehmen.

Zur Messung der Durchgängigkeit von Bauteilen wie beschrieben verfahren:

1. Funktionswahlschalter in Stellung " /*)")" drehen.
2. Rote Prüfleitung an den V-/Ω-Eingang und schwarze Prüfleitung an den COM - Eingang des Gerätes anschließen.
3. Gerät auf die Durchgangsprüffunktion durch Drücken der Taste "RANGE" umschalten.

In der LCD-Anzeige leuchtet das Symbol ◀))) auf.

1. Prüfleitungen über das zu messende Bauteil anlegen.
2. Bei einem Widerstand von unter 50 Ohm ertönt ein Summton (Bauteil durchgängig) und die LCD-Anzeige zeigt überdies den genauen Widerstandswert.

5.13. berührungsloser Spannungsdetektor

Der berührungslose Spannungsdetektor arbeitet in allen Schaltstellungen des Gerätes.

1. Testen Sie den Spannungsdetektor an einer bekannten, unter Spannung stehenden Stelle (z. B. Steckdose).
2. Halten Sie die Stirnseite des Gerätes in Nähe der Spannungsquelle.
3. Steht die Stelle unter Spannung, an der das Gerät gehalten wurde, so leuchtet die LED oberhalb der LCD-Anzeige rot auf.

Hinweis:

Der Spannungsdetektor arbeitet ab einer Spannung von ca. >50V/50 Hz.

6. Auswechseln der Batterie

Bei ungenügender Batteriespannung leuchtet in der LCD-Anzeige das Batteriesymbol auf. Die Batterie ist dann baldmöglichst auszuwechseln.

Achtung!

Vor Abnahme des Batteriefachdeckels zum Auswechseln der Batterie Prüfleitungen von den Eingängen des Multimeters abziehen und Gerät ausschalten.

Zum Auswechseln der Batterie wie beschrieben vorgehen:

1. Die 2 Schrauben im Batteriefachdeckel mit einem geeigneten Schraubendreher lösen.
2. Verbrauchte Batterie aus dem Batteriefach entnehmen und vom Batteriekabel abziehen.
3. Neue Batterie an das Batteriekabel anschließen und Batterie und Kabel wieder in das Batteriefach einlegen.
4. Batteriefachdeckel wieder auflegen und mit den Schrauben am Gehäuse befestigen.
5. Verbrauchte Batterien ordnungsgemäß entsorgen.
6. Verbrauchte Batterien sind Sondermüll und müssen in die dafür vorgesehenen Sammelbehälter gegeben werden.

Hinweise zum Batteriegesetz

Im Lieferumfang vieler Geräte befinden sich Batterien, die. z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß Batteriegesetz verpflichtet, unsere Kunden auf folgendes hinzuweisen: Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber vorgeschrieben - die Entsorgung im Hausmüll ist laut Batteriegesetz ausdrücklich verboten-, an einer kommunalen Sammelstelle oder geben Sie sie im Handel vor Ort kostenlos ab. Von uns erhaltene Batterien können Sie nach Gebrauch bei uns unter der auf der letzten Seite angegeben Adresse unentgeltlich zurückgeben oder ausreichend frankiert per Post an uns zurücksenden.

Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durchgestrichenen Mülltonne und dem chemischen Symbol (Cd, Hg oder Pb) des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen:

Cd ^1

Hg^2

Pb ^3

1. „Cd“ steht für Cadmium.
2. „Hg" steht für Quecksilber.
3. „Pb" steht für Blei.

7. Auswechseln der Sicherung

Achtung!

Vor Abnahme des Batteriefachdeckels zum Auswechseln der Sicherung Prüfleitungen von den Eingängen des Multimeters abziehen und Gerät ausschalten.

Defekte Sicherung nur durch eine dem Originalwert entsprechende Sicherung ersetzen.

Zum Auswechseln der Sicherung wie beschrieben vorgehen:

1. Die 2 Schrauben im Batteriefachdeckel mit einem geeigneten Schraubendreher lösen.

2. Defekte Sicherung vorsichtig aus dem Sicherungshalter entfernen.

3. Neue - im Wert und den Abmessungen der Originalsicherung entsprechende - Sicherung (10A/600V; 6x32mm; 10 kA; flink) in den Sicherungshalter einsetzen. Darauf achten dass die Sicherung mittig im Halter sitzt.

4. Nach dem Auswechseln der entsprechenden Sicherung Batteriefachdeckel wieder auflegen und mit den Schrauben befestigen.

Alle Rechte, auch die der Übersetzung, des Nachdruckes und der Vervielfältigung dieser Anleitung oder Teilen daraus, vorbehalten.

Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes Verfahren) nur mit schriftlicher Genehmigung des Herausgebers gestattet.

Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten.

Hiermit bestätigen wir, dass alle Geräte, die im unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird empfohlen.

PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 - DE-22926 Ahrensburg / Germany

[phone] [phone]

[e-mail] www.peaktech.de
