PacVac 93012B - Aspirateur TORNADO - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'aspirateur	Aspirateur à sac
Puissance d'aspiration	1200 W
Capacité du sac	5 litres
Poids	4,5 kg
Dimensions	30 x 30 x 40 cm
Filtration	Filtre HEPA
Niveau sonore	75 dB
Longueur du cordon	8 mètres
Accessoires inclus	Brosse standard, brosse pour tapis, suceur étroit
Utilisation	Convient pour les sols durs et les tapis
Maintenance	Changer le sac régulièrement, nettoyer le filtre HEPA
Sécurité	Protection contre la surchauffe
Garantie	2 ans

FOIRE AUX QUESTIONS - PacVac 93012B TORNADO

Comment puis-je allumer l'aspirateur TORNADO PacVac 93012B ?

Pour allumer l'aspirateur, branchez-le sur une prise électrique et appuyez sur le bouton d'alimentation situé sur le boîtier.

Que faire si l'aspirateur ne s'allume pas ?

Vérifiez si l'aspirateur est correctement branché et que la prise fonctionne. Si l'aspirateur ne s'allume toujours pas, vérifiez le câble d'alimentation pour des dommages éventuels.

Comment nettoyer le filtre de l'aspirateur ?

Retirez le filtre de l'aspirateur selon les instructions du manuel. Rincez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Pourquoi l'aspirateur perd-il de la puissance d'aspiration ?

Une perte de puissance peut être due à un filtre obstrué ou à un sac plein. Vérifiez le filtre et remplacez-le si nécessaire, et videz ou remplacez le sac d'aspiration.

Comment changer le sac de l'aspirateur ?

Ouvrez le compartiment du sac, retirez le sac usagé et insérez un nouveau sac en veillant à ce qu'il soit bien fixé.

L'aspirateur fait un bruit anormal, que faire ?

Un bruit anormal peut indiquer un objet coincé ou un problème avec le moteur. Vérifiez le tuyau et les brosses pour des obstructions. Si le problème persiste, contactez le service client.

Comment entretenir mon aspirateur TORNADO PacVac 93012B ?

Pour un bon entretien, nettoyez régulièrement le filtre, videz le sac d'aspiration et vérifiez les brosses et le tuyau pour des obstructions.

Y a-t-il une garantie pour cet aspirateur ?

Oui, le TORNADO PacVac 93012B est généralement couvert par une garantie de 2 ans. Veuillez consulter le manuel pour les détails spécifiques de la garantie.

MODE D'EMPLOI PacVac 93012B TORNADO

• Ne laissez pas l’appareil branché sans surveillance. Débranchez l’appareil de la prise de courant lorsqu’il n’est pas utilisé et avant de changer le patin ou avant toute tentative d’entretien ou de réglage. Si le levier de l’interrupteur de la poignée est accidentellement activé, un couple de démarrage élevé provoquera la mise en mouvement de l’appareil ce qui peut entraîner des dommages ou des blessures.

• Pour éviter tout risque de choc électrique, utilisez l’appareil en intérieur uniquement. N’utilisez pas l’appareil à l’extérieur et ne l’exposez à l’intempérie.

• Ne laissez pas les enfants jouer avec l’appareil. Restez vigilant lors de son utilisation par ou à proximité d’enfants.

• Utilisez cet appareil uniquement selon les instructions décrites dans ce manuel. Utilisez uniquement les pièces recommandées par le fabriquant.

• N’utilisez pas cet appareil si le cordon d’alimentation ou la che sont endommagés. Si l’appareil ne fonctionne pas correctement, s’il a subi une chute, a été endommagé, exposé à l’intempérie, ou s’il est tombé à l’eau, renvoyez-le à un centre de service.

• Ne tirez pas et ne soulevez pas l’appareil par le cordon d’alimentation, n’utilisez pas le cordon comme une poignée, ne fermez pas une porte sur le cordon et ne tirez pas le cordon contre des bords tranchants ou des coins. Ne faites pas passer l’aspirateur sur le cordon d’alimentation. Maintenez le cordon d’alimentation éloigné des surfaces chau󰀨antes. Ne débranchez pas l’appareil en tirant sur le cordon. Pour le débrancher, agrippez et tirez sur la che, pas sur le cordon.

• Ne manipulez pas la che ou l’appareil avec des mains mouillées.

• Maintenez les cheveux, les vêtements amples, les doigts et toutes autres parties du corps à distance des fentes d’aération et des pièces mobiles.

• Éteignez toutes les commandes avant de débrancher.

• Raccordez l’appareil à une source d’alimentation correctement mise à la terre. Instructions de mise à la terre.

• Ne mettez pas les mains sous la base - les pièces pivotantes peuvent entraîner des blessures.

• Maintenez toujours les mains, les pieds et les vêtements amples éloignés des pièces mobiles an d’éviter tout risque de blessure.

• Le cordon d’alimentation électrique ne doit pas être en contact avec des pièces mobiles, telles que les brosses ou le patin de sol.

• Risque d’explosion : Le ponçage du sol peut générer un mélange explosif de ne poussière et d’oxygène. Utilisez cet appareil dans une zone bien ventilée, exempte de toute source inammable ou d’allumette.

• N’utilisez pas l’appareil dans des zones où des vapeurs ou poussières inammables et/ou explosives sont présentes.

• Pour éviter tout risque d’incendie ne l’utilisez pas avec un liquide combustible ou inammable pour nettoyer un sol.

• Assurez-vous que le voltage et la fréquence de la prise murale correspondent à ce qui est indiqué sur la plaque du constructeur avant de brancher l’appareil.

• Utilisez uniquement une rallonge électrique de calibre 12 avec une che de terre à 3 broches et une prise murale à 3 trous adaptée à la che.

• Redoublez d’attention lors du nettoyage dans des escaliers.

• Ne ramassez pas d’éléments incandescents ou émettant de la fumée, tels que des cigarettes, des allumettes ou des cendres chaudes avec l’appareil.

• N’utilisez pas l’appareil sans sac à poussière et/ou sans ltre installé.

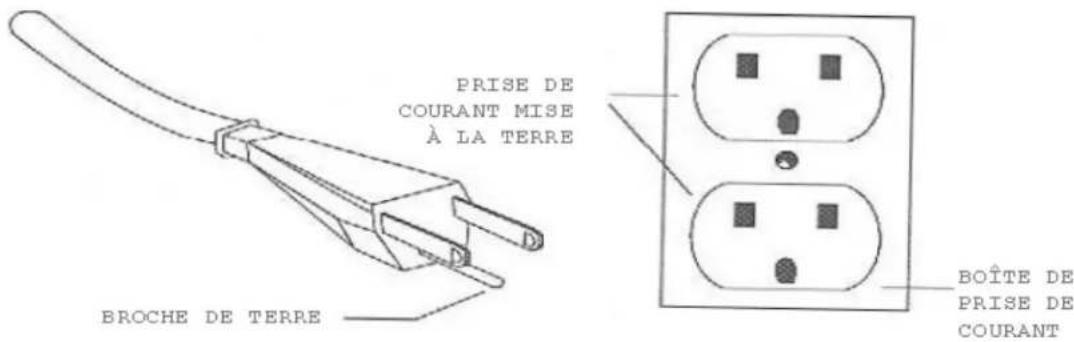

Cet appareil doit être mis à la terre. En cas de mauvais fonctionnement ou de panne, la mise à la terre fournit un chemin de moindre résistance visant à réduire le risque de choc électrique. Cet appareil est équipé d’un cordon d’alimentation qui est muni d’un conducteur de terre et d’une che de terre. La che doit être insérée dans une prise appropriée, installée et mise à la terre conformément à tous les codes et réglementations locaux.

AVERTISSEMENT : Un mauvais branchement du conducteur de terre de l’appareil peut entraîner un

risque de choc électrique. Vériez auprès d’un électricien qualié ou d’un agent de maintenance si vous avez un doute sur le fait que la prise est correctement mise à la terre. Ne modiez pas la che fournie avec cet appareil - si elle n’est pas adaptée à la prise, faites installer une prise adéquate par un électricien qualié. Cet appareil est conçu pour une utilisation sur un circuit nominal de 120 volts et est équipé d’une che de terre similaire à celle illustrée sur le schéma A. Schéma A5

• Vous devez être formé au fonctionnement de cet appareil avant son utilisation. Veuillez lire ce manuel attentivement et obtenir les instructions de fonctionnement de votre directeur de sécurité ou votre distributeur Tornado autorisé.

• Faites toujours fonctionner cet appareil avec tout le cordon retiré de la poignée. Le non respect de cette précaution modiera l’équilibre précis de l’appareil.

• N’utilisez pas l’appareil d’entretien des sols pour scarier ou poncer un sol.

• Il est recommandé de veiller à maintenir le cordon éloigné de la brosse rotative.

• N’essayez pas de réparer un appareil sous garantie. Toutes les réparations doivent être faites par un centre de réparation qualié et autorisé. Les réparations non couvertes par la garantie seront facturées au propriétaire de l’appareil.

• N’utilisez aucune pièce de remplacement autre que celles spéciées dans la liste des pièces. Des pièces non autorisées peuvent entraîner le dysfonctionnement de l’appareil et annuler la garantie. LE NON RESPECT DES MISES EN GARDE PRÉCÉDEMMENT MENTIONNÉES

Ne faites pas fonctionner l’aspirateur s’il est posé sur un tapis à poils longs. Il est essentiel que le débit d’air du pot d’échappement ne soit pas obstrué Ne lavez pas ou ne blanchissez pas le sac en tissu car cela détruirait la capacité de ltration du tissu. LORSQUE L

Inspectez minutieusement l’emballage pour détecter tout signe de manipulation brutale. Sortez l’appareil de son emballage et cherchez d’éventuels dommages dissimulés. Si l’appareil est endommagé, avertissez l’entreprise de transport immédiatement et demandez une inspection. Assurez-vous de garder l’emballage, les notices, les listes d’emballage, et le reçu du transporteur jusqu’à ce que l’inspecteur ait vérié votre déclaration.

AVANT D’UTILISER L’APPAREIL

Lisez attentivement et complètement le manuel avant d’essayer d’utiliser l’unité. Ce manuel contient des informations importantes concernant l’utilisation et le fonctionnement en toute sécurité de l’appareil. LE NON RESPECT DE CES INSTRUCTIONS PEUT ENTRAÎNER DES BLESSURES CORPORELLES ET DES DEGÂTS MATÉRIELS GRAVES. Veuillez conserver ce manuel à portée de main. Cet appareil vous assurera des années de service satisfaisant s’il est utilisé et entretenu conformément aux recommandations gurant dans ce manuel. Si vous avez besoin de davantage d’informations, veuillez contacter votre distributeur local ou écrire à : TORNADO INDUSTRIES 3101 Wichita Ct. Fort Worth, TX 76140 1-800-VACUUMS Toutes les informations et caractéristiques techniques imprimées dans le manuel ainsi que la liste des pièces sont actualisées au moment de l’impression. Toutefois, en raison de la politique d’amélioration constante de Tornado, nous nous réservons le droit d’effectuer des modifications à tout moment sans préavis. GARANTIE Afin de protéger votre investissement, remplissez rapidement les informations requises sur le bon de garantie qui est fourni avec l’appareil et renvoyez-le à Tornado Industries Remarque : Le service de réparation et tout travail sous garantie n’est normalement pas pris en charge par l’usine. AVERTISSEMENT L’appareil a été conçu pour être utilisé sur des sols conformément aux instructions et recommandations figurant dans ce manuel. Toute déviation de son utilisation ou fin d’origine et les dégâts consécutifs pouvant survenir relèvent de l’entière responsabilité de l’utilisateur final

Veuillez lire attentivement les instructions de fonctionnement suivantes. Elles vous aideront à obtenir le meilleur de cet aspirateur de qualité professionnelle et à le conserver dans des conditions optimales. Suivez ces étapes de base pour un fonctionnement simple et e󰀩cace de l’aspirateur dorsal. Ouvrez le couvercle et assurez-vous que le sac en tissu est correctement positionné et que l’anneau exible fournit une étanchéité adéquate lorsque le couvercle est refermé. Pour une performance optimale, une bonne ltration et une hygiène maximale, il est recommandé d’utiliser un sac d’aspirateur en papier en plus du sac en tissu standard. Si vous utilisez un sac d’aspirateur en papier, insérez-le simplement dans le sac en tissu, en vous assurant que le disque en carton est bien centré sur la bague d’étanchéité. Lorsque vous refermerez le couvercle, le bec court situé au centre du couvercle rentrera dans le trou central du disque en carton du sac d’aspirateur en papier assurant ainsi une fermeture hermétique. Assurez-vous que le sac en papier de l’aspirateur est fermement xé sur le bec court avant de passer l’aspirateur. Verrouillez le couvercle à l’aide des deux loquets. Assurez-vous que le sac en tissu de l’aspirateur soit toujours vide et que le sac en papier ne soit pas rempli à plus de la moitié avant de passer l’aspirateur. L’aspirateur dorsal est équipé d’un disjoncteur thermique de manière à protéger le moteur contre d’éventuels dégâts si le débit d’air s’obstruait pendant des périodes de temps prolongées. Une telle obstruction peut survenir si le sac à aspirateur est surchargé, si le sac en tissu est bouché ou si le tuyau de l’aspirateur est bloqué. Le moteur de l’aspirateur s’arrêtera avant de devenir trop chaud. Si cela devait arriver, videz et nettoyez minutieusement le sac d’aspirateur et le ltre HEPA ou libérez toute obstruction et assurez-vous que le débit d’air adéquat est restauré. Une fois le moteur redescendu à une température sûre de fonctionnement, localisez le disjoncteur thermique et ré-appuyez. Un léger clic se fera entendre. Puis le moteur redémarrera.

1. Le tuyau de l’aspirateur est placé dans le manchon situé dans le couvercle. Il n’est pas

nécessaire d’enlever le tuyau lors d’un fonctionnement normal.

2. Placez l’aspirateur dorsal sur votre dos, ajustez les bretelles jusqu’à ce que vous vous sentiez

à l’aise, puis resserrez la ceinture. L’aspirateur dorsal est conçu pour être porté le plus haut possible sur votre dos an de vous fournir un confort maximum.

3. Branchez le cordon d’alimentation dans une prise de terre de 110 volts. Déroulez toujours

complètement le cordon avant de commencer à passer l’aspirateur. Il est important de maintenir le cordon d’alimentation dans de bonnes conditions. L’appareil est livré avec un cordon d’alimentation 16/3 SJT de 127 centimètres (50 pouces). Faites attention lorsque vous tirez le cordon autour de bords tranchants et dans les embrasures de portes. N’utilisez jamais l’aspirateur dorsal si le cordon d’alimentation est endommagé d’une manière quelconque.

4. Fixez le tube-rallonge au tuyau et équipez-le avec l’outil de nettoyage des sols désiré ou tout

autre accessoire de l’aspirateur.

5. Allumez l’aspirateur. Le commutateur est placé sur le boîtier d’interrupteur. Le boîtier

d’interrupteur est apposé à la ceinture de maintien.

6. Après avoir terminé le nettoyage, éteignez l’interrupteur principal et débranchez la che de la

prise murale. Puis, en partant de l’aspirateur dorsal, enroulez le cordon pour le ranger. Faites attention à ne pas tirer ou arracher le cordon d’alimentation de l’aspirateur.7

• Éteignez l’interrupteur principal et débranchez la che de la prise murale (Fig.1).

• Enlevez le tuyau de l’aspirateur de la partie supérieure de l’appareil (Fig 2).

• Débloquez les deux loquets et soulevez le couvercle (Fig. 3).

• Séparez le couvercle du sac en papier et jetez le sac en papier (Fig.4)

• Enlevez le sac-ltre en tissu, nettoyez-le, dépoussiérez-le et replacez-le (Fig.5).

• Insérez un nouveau sac en papier en vous assurant d’aligner le bec du couvercle avec le trou du sac et refermez les loquets (Fig.6) POUR REMPLACER LES SACS COLLECTEURS EN PAPIER

CHANGER LE FILTRE D’ÉVACUATION

Votre aspirateur Pac-Vac est équipé d’un ltre HEPA et d’un ltre d’évacuation. Ces ltres capturent les nes particules de poussières et protègent le moteur de la saleté. Il est important de remplacer le ltre HEPA tous les six mois environ. Remplacez le ltre d’évacuation au quatrième changement du sac en papier. Pour changer ou nettoyer le ltre d’évacuation

1. Éteignez l’interrupteur principal et débranchez la che de la prise murale (Fig.1).

2. Détachez le porte-ltre d’évacuation de la partie inférieur de l’appareil (Fig. 7)

3. Enlevez le ltre d’évacuation de son support (Fig.8)

4. NE JETEZ PAS LE PORTE-FILTRE.

5. Enlevez le ltre d’évacuation du support en plastique et secouez ou brossez la poussière

présente sur le ltre.

6. Replacez le ltre d’évacuation dans le support en plastique et installez-le dans l’aspirateur.

Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5 Fig. 6 Fig. 7 Fig. 88 ENTRETIEN Nettoyez le sac en tissu de l’aspirateur régulièrement. Après avoir vidé le sac de l’aspirateur, retournez-le et secouez-le an d’éliminer autant de poussière du tissu que possible. Pour une performance optimale utilisez un sac-ltre en papier avec le sac en tissu. Nettoyez minutieusement le sac d’aspirateur et le ltre HEPA ou libérez toute obstruction et assurez- vous que le débit d’air adéquat est restauré. Utilisez uniquement des sacs-ltres en papier approuvés par Tornado. Inspectez le cordon d’alimentation an de détecter toute trace de dégâts et remplacez-le s’il est endommagé. Déroulez toujours complètement le cordon d’alimentation. Assurez-vous que le tuyau de l’aspirateur, le tube-rallonge et les accessoires de l’aspirateur ne sont pas bloqués. Assurez-vous que la prise électrique et la che sont fermement raccordées. Un mauvais branchement peut produire des étincelles et endommager la che du cordon d’alimentation. Faites réviser l’appareil par un centre de service et de réparation si vous suspectez d’éventuels problèmes. Assurez-vous que la bague exible du sac d’aspirateur fournit une étanchéité adéquate avant de passer l’aspirateur. Pièces de rechange recommandées : Aspirateur Pac-Vac™ Aircomfort C352-2500 Sac en papier (10 paquets) 90312 B352-7800 Sac en papier (10 paquets) 90314 B352-2400 Micro-ltre d’évacuation du moteur B352-2401 Filtre HEPA C352-1400 Sac aspirateur 90312 C352-1500 Sac aspirateur 90314 C352-2800 Corps d’interrupteur B352-6800 Dispositif de soulagement de traction complet B352-3200 Faisceau d’alimentation D113-3400 Moteur X9714 Cordon d’alimentation électrique

REMPLACER L’UNITÉ DE FLITRE HEPA

Pour remplacer le ltre HEPA :

1. • Débranchez l’appareil. Retirez le couvercle, le sac en papier et le sac en tissu pour exposer

2. Enlevez le bouchon de ltre se trouvant au dessus du ltre HEPA (Fig.9)

3. Enlevez le ltre HEPA du compartiment à poussière

4. Insérez un nouveau ltre HEPA et replacez le bouchon de ltre (Fig.10). Replacez le sac en

tissu, le sac en papier, puis repositionnez le couvercle. Remarque : Le ltre HEPA ne peut PAS être lavé et réutilisé. Fig. 9 Fig. 109

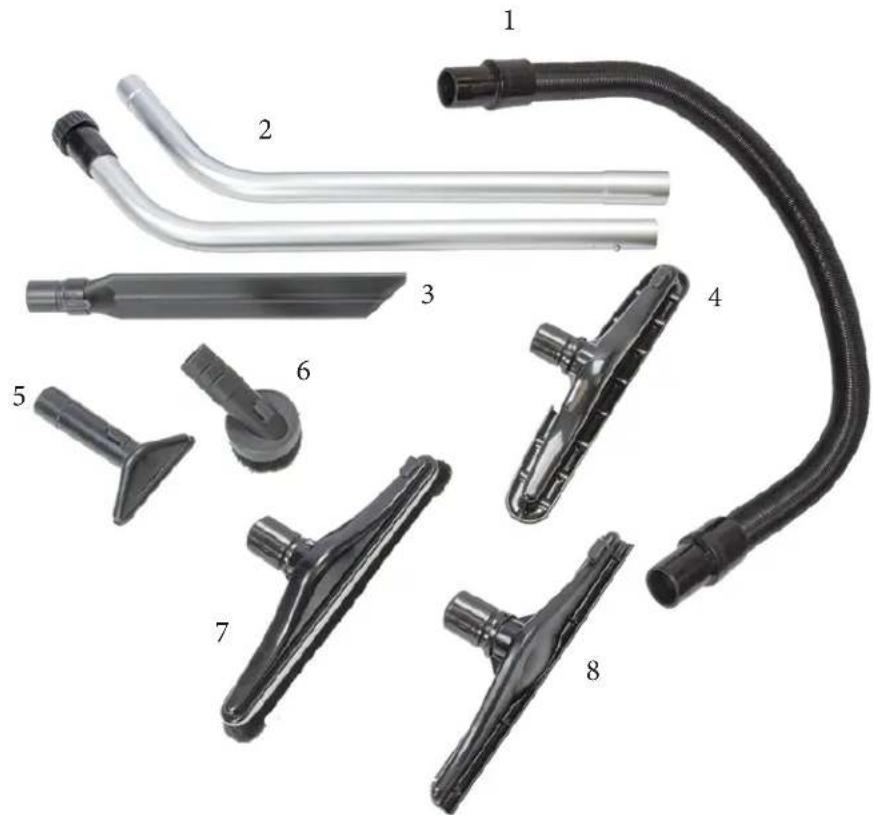

Numéro. Numéro de pièce Description 1 A352-6900 Tuyau 2 CT171 Tube-rallonge 3 CT176 Suceur plat 4 B352-PF10 Outil à moquette 5 CT188 Brosse à meubles 6 CT184 Outil à épousseter 7 C352-PF20 Outil pour sols durs
