93016B1 - Aspirateur TORNADO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur dorsal à batterie
Marque	Tornado
Modèle	93016B1
Alimentation	Batterie rechargeable (X1200)
Chargeur	Tornado X1194
Temps de charge complet	Environ 2,5 heures
Indicateur de charge	4 LED (1 rouge, 3 vertes)
Système de filtration	Filtre HEPA et filtre d'évacuation
Sac à poussière	Sac en tissu réutilisable + sac en papier jetable (C352-2500)
Système de portage	Baudrier d'air Deuter avec réglage Vari-Quick
Utilisation	Intérieur uniquement, usage commercial
Accessoires fournis	Tuyau, tube-rallonge, suceur tapis (B352-PF10), suceur fentes (CT176), suceur meubles (CT188), suceur poussière (CT184), suceur sol dur (C352-PF20), suceur tapis Easy Glide (CT190)
Entretien des filtres	Nettoyer le sac en tissu régulièrement ; remplacer le filtre HEPA tous les 6 mois ; remplacer le filtre d'évacuation au 4e changement de sac papier
Pièces de rechange recommandées	Sac papier (C352-2500), filtre HEPA (B352-2401), filtre d'évacuation (B352-2400), batterie (X1200), chargeur (X1194), moteur (X1208)
Garantie	Sous réserve du reçu/facture original

FOIRE AUX QUESTIONS - 93016B1 TORNADO

Comment installer la batterie dans l'aspirateur ?

Tenez la batterie devant, glissez-la soigneusement dans le boîtier inférieur jusqu'à ce qu'elle s'enclenche. Le connecteur est monté sur ressort, poussez complètement la batterie en position.

Comment vérifier le niveau de charge de la batterie ?

Appuyez sur l'indicateur de charge situé sur la batterie. 4 voyants allumés = charge complète, 3 = 70 %, 2 = 45 %, 1 = 25 % et clignotant = batterie faible, chargez dès que possible.

Quel type de sac à poussière utiliser ?

Utilisez le sac en tissu fourni, et pour une performance optimale, insérez un sac en papier Tornado approuvé (réf. C352-2500) à l'intérieur du sac en tissu.

Quand faut-il remplacer le filtre HEPA ?

Remplacez le filtre HEPA environ tous les six mois. Il ne peut pas être lavé ni réutilisé.

Comment nettoyer le filtre d'évacuation ?

Dévissez le porte-filtre sous l'appareil, retirez le filtre, brossez ou secouez la poussière, puis replacez-le. Remplacez-le au quatrième changement de sac papier.

Puis-je utiliser l'aspirateur à l'extérieur ou sous la pluie ?

Non, utilisez l'appareil uniquement à l'intérieur. Ne l'exposez pas aux intempéries pour éviter les risques d'électrocution.

Comment ajuster le harnais de l'aspirateur dorsal ?

Utilisez le système Vari-Quick pour régler la hauteur selon votre dos. Desserrez toutes les courroies, placez l'aspirateur sur le dos, fermez la ceinture sur les hanches, puis ajustez les sangles d'épaules et la sangle de sternum pour un maintien confortable.

Que faire si l'aspirateur ne s'allume pas ?

Vérifiez que la batterie est correctement installée et chargée. Assurez-vous que l'interrupteur principal sur le boîtier inférieur est enfoncé.

Comment remplacer le sac en papier ?

Éteignez l'appareil, retirez le tuyau, déverrouillez les loquets du couvercle, soulevez-le, séparez le sac en papier du bec, jetez-le, nettoyez le sac en tissu, insérez un nouveau sac en alignant le trou sur le bec, puis refermez le couvercle et verrouillez.

Où trouver des pièces de rechange ?

Utilisez uniquement des pièces recommandées par Tornado : sac papier (C352-2500), filtre HEPA (B352-2401), filtre d'évacuation (B352-2400), batterie (X1200), chargeur (X1194). Contactez le service client Tornado pour toute commande.

MODE D'EMPLOI 93016B1 TORNADO

Pour des informations sur la garantie, visitez www.tornadovac.com

Votre nouvel appareil Tornado est un produit de précision de haute qualité. Toutes les pièces utilisées dans la fabrication de cet appareil ont passé avec succès des tests stricts de normes de contrôle de qualité avant leur assemblage. Veuillez conserver le reçu / la facture original(e). Si vous rencontrez des problèmes avec votre appareil pendant la durée de la garantie, le reçu / la facture original(e) servira de preuve d'achat. Contactez Tornado pour toutes questions relatives à la garantie.

Inspectez le carton pour y détecter des dégâts eventuels durant l'expédition. Déballez soigneusement et inspectez votre nouveau aspirateur tornado pour y détecter des signes de dégâts eventuels au cours de l'expédition.

Chaque unité est testée et soigneusement inspectée avant expédition. Si vous découvrez un dégât quelconque, informez-en immédiatement la société de transport qui vous a livré la machine et demandez une inspection. En tant que fabricant, nous ne pouvons pas agir sur les dommages cachés : vous devez présenter une réclamation. Assurez-vous de garder l'emballage, les notices, les listes d'emballage, et le reçu du transporteur jusqu'à ce que l'inspecteur ait vérifié votre déclaration.

LISEZ et assurez-vous de comprendre TOUTES les consignes avant d'utiliser cet appareil

Lisez et assurez-vous de comprendre le manuel de l'utilisateur et toutes les étiquettes apposées sur l'appareil avant utilisation. La sécurité est une combinaison de bon sens, d'attention soutenue et de connaissance de la façon dont l'appareil fonctionne. Utilisez la machine uniquement selon les recommandations détaillées dans le présent manuel. N'utilisez que des accessoires recommandés par le fabricant. Pour réduire le risque de dommages aux personnes ou à leur appareil, utilisez seulement les accessoires recommandés par Tornado.

Mesures de sécurité

Ne faites pas fonctionner l'aspirateur s'il est posé sur un tapis à poils longs. Il est essentiel que le début d'air du pot d'échappement ne soit pas obstrué.

Ne lavez pas ou ne blanchissez pas le sac en tissu car cela détruirait la capacité de filtration du tissu.

Precautions genérales

• Vous devez être formé(e) à l'utilisation de cet appareil avant de l'utiliser. Veuillez lire ce manuel attentivement et obtenir les instructions de fonctionnement de votre directeur de sécurité ou votre distributeur Tornado autorisé.
• N'essayez pas de réparer vous-même un appareil sous garantie. Toutes les réparations doivent être faites par un centre de réparation qualifié et autorisé. Les réparations non couvertes par la garantie seront facturées au propriétaire de l'appareil.
• N'utilisez jamais de pièces de remplacement autres que celles indiquées dans la liste des pièces. Les pièces non autorisées annuleront la garantie et pourront entraîner le mauvais fonctionnement de l'appareil.

Le non-respect des instructions de mise en GARDE ci-dessus

Débranche la batterie de l'appareil avant de procéder à des réglages, des changements d'accessoires ou de ranger l'appareil. Ces mesures préventives de sécurité réduisent le risque de mise en marche accidentelle de l'appareil.

Dans des conditions dangereuses, du liquide peut être ejecté de la batterie ; évitez tout contact avec le liquide. En cas de contact accidentel avec du liquide, rincez avec de l'eau. En cas de contact du liquide avec les yeux, consultez également un médecin. Le liquide ejecté de la batterie peut causer une irritation ou des brûlures.

Protegez l'environnement

Veuillez jeter le matériel d'emballage dans des conditions respectueuses de l'environnement selon les règlementations locales en matière d'élimination des déchets.

Le programme « Recharger et recycler ! » offre plusieurs plans de recyclage pour les communautés, les détaillants, les entreprises et les agences publiques. Pour plus d'informations sur le programme « Recharger et recycler », ou sur un site de collection locale, visitez www.rbrc.com ou appelez gratuitement le numéro RBRC au 1-800-8-BATTERIE.

Veuillez jeter le matériel d'emballage dans des conditions respectueuses de l'environnement selon les réglementations locales en matière d'élimination des déchets.

Pensez toujours à recycler

Instructions de sécurité importantes

POUR USAGE COMMERCIAL

LORS DE L'UTILISATION D'UN APPAREIL ÉLECTRIQUE, IL EST IMPORTANT DE TOUJOURS

PRENDRE DES MESURES DE PRECAUTION DE BASE

NOTAMMENT LES SUIVANTES :

LISEZ TOUTES LES INSTRUCTIONS AVANT D'UTILISER CET APPAREIL

Avertissement: AFIN de réduire le RISQUE d'incendie, de CHOC électrique, ou de blessure :

• Pour éviter les électrocutions, utiliser l'appareil uniquement à l'intérieur. Ne l'utilise pas à l'extérieur et ne l'expose pas aux intempéries.
• Ne laissez pas des jeunes enfants manipuler l'appareil. Il est nécessaire de rester vigilant lorsque l'appareil est utilisé par ou près d'un enfant.
• Utilisez l'appareil uniquement selon les recommandations détaillées dans le présent manuel. N'utilisez que des accessoires recommandés par le fabricant.
• Maintenez les cheveux, les vêtements amples, les doigts, et toutes les parties du corps à l'écart des ouvertures et des pièces mobiles.
• Gardez toujours les mains, les pieds et les vêtements amples à l'écart des pièces mobiles de manière à éviter tout risque de blessure. N'utilisez pas l'appareil dans des zones où des vapeurs ou des poussières explosives ou inflammables sont présentes.
• Assurez-vous que le voltage et la fréquence de la prise murale correspondent à ce qui est indiqué sur la plaque du constructeur avant de brancher l'appareil.
• Redoublez d'attention en passant l'appareil dans les escaliers.
• Ne ramassez pas d'éléments incandescents ou émettant de la fumée, tels que des cigarettes, des allumettes ou des cendres chaudes avec l'appareil.
• N'utilisez pas l'appareil sans sac à poussière et / ou sans filtre installé.

Sécurité de la batterie et de la charge :

Afin de réduire le risque d'électrocution, d'incendie, d'explosion ou de blessure :

1. Utilisez uniquement le chargeur Tornado X1194 et la batterie Tornado X1200
2. N'EXPOSEZ PAS les batteries aux températures supérieures à 122 °F (50 °C). Ne laissez jamais la batterie dans les automobiles par temps chaud, où les températures peuvent être plus élevées que la température extérieure.
3. N'UTILISEZ ET NE RANGEZ PAS l'aspirateur ou les batteries dans des conditions humides, ou avec des matières inflammables ou combustibles.
4. NE CHARGEZ PAS les batteries et ne les rangez pas pendant de longues périodes, 1 mois ou plus, à des températures supérieures à 90°F (32^) ou inférieures à 40°F (5^).
5. Lorsque vous chargez la batterie, assurez-vous que le chargeur dispose d'au moins 6 pouces d'espace sur tous les côtés. Un écoulement d'air adequate est nécessaire pour refroidir le chargeur lorsqu'il est branché.
6. Connectez le cordon du chargeur à une prise de terre appropriée uniquement. Reportez-vous aux instructions de mise à la terre.
7. N'UTILISEZ PAS un cordon ou une prise endommagée pour charger.
8. NE DEBRANCHEZ PAS le chargeur en tirant sur son cordon. Saisissez et tirez la fiche et non le cordon.
9. NE MANIPULEZ PAS le cordon avec les mains mouillées lorsque vous l'insérez dans la prise.
10. Tenez les batteries loin des étincelles et des flammes.
11. NE FUMEZ PAS près des batteries ou près du chargeur.
12. NE CHARGEZ PAS l'appareil à l'extérieur.
13. N'essayez PAS de réparer, entretenir ou modifier le système de la batterie ou le chargeur. Contactez le service client de Tornado pour toute question.
14. NE COURT-CIRCUITEZ PAS les bornes de la batterie ou du chargeur avec un élément conducteur comme les trombones. Ceci peut augmenter la tension, entraînant la chaleur et l'incendie.
15. N’écrasez, ne laissez tomber, n’incinérez ou n’endommagez PAS la batterie.
16. N'UTILISEZ PAS une batterie endommagée.
17. N'INCINEREZ PAS la batterie même si elle est sérieusement endommagée ou ne fonctionne pas. La batterie peut être exposée dans le feu.

Afin d'éviter les dégâts au contact de la batterie, éteignez avant de reconnecter la batterie. La batterie doit être complètement engagée afin de garantir une bonne connexion électrique. INSTALLATION DE LA BATTERIE DANS L'ASPIRATEUR

1. Tenez la batterie devant, glissez soigneusement la batterie dans le boîtier inférieur jusqu'à ce qu'elle se mette en place (Fig.1).
2. Le connecteur est monté sur ressort. La batterie a besoin d'être poussée entièrement en position.

Jauge de charge de la batterie La jauge de charge de la batterie indique le temps de fonctionnement approximatif restant de la batterie.

Lorsque la touche de la batterie est enfoncée, un à quatre indicateurs s'allument, indiquant ainsi la charge de la batterie approximative restante :

Toutes les 4 lumières allumées : Charge complète 3 lumières allumées : 70 % de charge 2 lumières allumées : 45 % de charge 1 lumière allumée : 25 % de charge 1 lumière allumée et clignotante : Batterie faible, chargez dès que possible

Fig. 1

Le système breveté d'air comprend :

1. Le baudrier d'air permet à l'air de s'échapper des trois côtés, en réduisant la transpiration du porteur d'environ 25% par rapport à un système normalement fermé, ce qui impacte positivement la température du corps du porteur.
2. L'aluminium repose le poids directement sur la ceinture dorsale, ce qui améliore la stabilité du système intégré d'air du dos.
3. Les sangles des épaules de forme anatomique avec une doublure d'air 3D.
4. Une ceinture dorsale pourvue d'une cordure avec une mousse bi-laminée renforcée avec du PE, fournit un confort aux hanches.

Le système de baudrier d'air Deuter du Tornado Pac-Vac 6 et 10 Aircomfort Series offre cinq ajustements uniques, assurant ainsi une adaptation sécurisée, décontractée et individuelle.

a. Système Vari-Quick breveté b. Sangles des épaules c. Ceinture dorsale d. Sangle du sternum e. Sangle stabilisatrice

d deuter

Port de l'aspirateur dorsal

Le sac à dos est conçu pour équilibrer le poids de l'aspirateur sur les hanches et non sur les épaules.

1. Régalez l'ajusteur de la hauteur Vari-Quick à la longueur du dos.
2. Desserrez toutes les courroies et placez l'aspirateur sur votre dos.

Fig.

Fig. 3

Fig.

Fig. 5

1. Placez la ceinture sur votre hanche et connectez la boucle. Votre bassin doit être centré entre le haut et le bas de la ceinture. Tirez les courroies en avant pour serrer la ceinture. (Fig. 2)
2. Tirez les courroies des épaules afin de serrer le sac à dos sur les épaules. (Fig. 3) Ne serrez pas trop. Le poids fondamental de l'aspirateur doit être sur la ceinture. Le point d'ancrage des courroies des épaules doit être normalement entre les deux omoplates. Reglez l'ajusteur de la hauteur du Vari-Quick si nécessaire afin de bien placer l'aspirateur à la longueur du dos.
3. Reglez la courroie du sternum sur une partie confortable de la poitrine et fermez la courroie. (Fig. 4)
4. Desserrez ou serrez les courroies stabilisateurs au besoin pour l'ajuster au dos. (Fig. 5)
5. Faites les derniers réglages sur les épaules et les courroies stabilisateurs au besoin afin d'équilibrer le poids de l'aspirateur sur les hanches.

Instructions de fonctionnement

Veuillez tirer attentivement les instructions de fonctionnement ci-dessous. Elles vous aideront a obtaining la(Meilleure performance de cet aspirateur de qualite professionnelle et a le maintainir dans les meilleures conditions.

Suivez ces étapes de base pour un fonctionnement simple et efficace de l'aspirateur dorsal.

Ouvrez le couvercle et assurez-vous que le sac en tissu est correctement positionné et que l'anneau flexible fournit une étanchéité ajustée lorsque le couvercle est refermé. Pour une performance optimale, une bonne filtration et une hygiène maximale, il est recommandé d'utiliser un sac d'aspirateur en papier en plus du sac en tissu standard.

Si vous utilisez un sac d'aspirateur en papier, insérez-le simplement dans le sac en tissu, en vous assurant que le disque en carton est bien centré sur la bague d'étanchéité. Lorsque vous refermez le couvercle, le bec court situé au centre du couvercle rentrera dans le trou central du disque en carton du sac d'aspirateur en papier, assurant ainsi une fermeture hermétique. Assurez-vous que le sac en papier de l'aspirateur est fermement fixé sur le bec court avant de passer l'aspirateur.

Verrouillez le couvercle à l'aide des deux loquets. Assurez-vous que le sac en tissu de l'aspirateur soit toujours vide et que le sac en papier ne soit pas rempli à plus de la moitié avant de passer l'aspirateur. Le tuyau de l'aspirateur est placé dans le manchon situé dans le couvercle. Il n'est pas nécessaire d'enlever le tuyau lors d'un fonctionnement normal.

1. Placez l'aspirateur dorsal sur le dos, ajustez les bretelles jusqu'à ce que vous vous sentiez à l'aise, puis resserrez la ceinture. L'aspirateur dorsal est conçu pour être porté le plus haut possible sur le dos afin de vous fournir un confort maximum.
2. Fixez le tube-rallonge au tuyau et équipez-le avec l'outil de nettoyage des sols désiré ou tout autre accessoire de l'aspirateur.
3. Allumez l'aspirateur. Le commutateur est placé sur le boîtier inférieur.
4. Après avoir achevé le nettoyage, éteignez l'interrupteur principal.

Preparation de la batterie pour la CHARGE

1. Branchez le cordon dans le chargeur (Fig.6).
2. Branchez le cordon dans la prise murale de 120V (Fig.7).
3. Le témoin lumineux doit passer au rouge et clignoter pendant la charge et passer au vert une fois que la batterie est complètement chargée (Fig. 8). La batterie peut prendre environ 2,5 heures pour se charger complètement.
4. Vérifiez le niveau de la charge de la batterie en appuyant sur l'indicateur du niveau de charge situé devant la batterie. (Fig. 9). Quatre lumières (une rouge et les trois autres vertes) indiquent la charge complète de la batterie. Débranchez la batterie du chargeur et débranchez le cordon de la prise murale après la charge.

La batterie peut chauffer pendant la charge.

Fig. 6 Fig. 7

Fig. 8

Fig. 9

Pour remplacer les SACS collecteurs en PAPIER

• Veuillez éteindre l'interrupteur d'alimentation principal (Fig. 10).
• Enlevez le tuyau de l'aspirateur de la partie supérieure de l'appareil (Fig. 11).
• Débloquez les deux loquets et soulevez le couvercle (Fig. 12).
• Séparez le couvercle du sac en papier et jetez le sac en papier (Fig. 13)
• Enlevez le sac-filtre en tissu, nettoyez-le, dépoussiérez-le et replacez-le (Fig.14).
• Insérez un nouveau sac en papier en vous assurant d'aligner le bec du couvercle avec le trou du sac et refermez les loquets (Fig.15)

Fig. 10

Fig. 11

Fig. 12 Fig. 13

Fig. 14 Fig. 15

Changement du filtre d'evacuation

Vite aspirateur Pac-Vac est équipéd d'un filtre HEPA et d'un filtre d'évacuation. Ces filtres capturent les particules fines de poussières et protègent le moteur de la saleté. Il est important de remplacer le filtre HEPA tous les six mois environ. Remplacez le filtre d'évacuation au quatrième changement du sac en papier.

Pour changer ou nettoyer le filtre d'évacuation

1. Veuillez éteindre l'interrupteur d'alimentation principal (Fig. 10).
2. Dévissez le porte-filtre d'évacuation de la partie inférieure de l'appareil (Fig. 16)
3. Enlevez le filtre d'évacuation de son support (Fig. 17)
4. NE JETEZ PAS LE PORTE-FILTRE.
5. Enlevez le filtre d'évacuation du support en plastique et scouvez ou brossez la poussière présente sur le filtre.
6. Replacez le filtre d'évacuation dans le support en plastique et installez-le dans l'aspirateur.

Fig. 16

Fig. 17

Reemplacement de l'unite de filtré HEPA

Pour remplacer le filtre HEPA :

1. Retirez le couvercle, le sac en papier et le sac en tissu pour exposer le filtre HEPA.
2. Enlevez le bouchon de filtre se trouvant au-dessus du filtre HEPA (Fig. 18)
3. Enlevez le filtre HEPA du compartiment à poussière
4. Insérez un nouveau filtré HEPA et replacez le bouchon de filtré (Fig. 19). Replacez le sac en tissu, le sac en papier, puis repositionnez le couvercle.

Remarque: Le filtre HEPA ne peut PAS être lavé et réutilisé.

Fig. 18 Fig. 19

Entretien

Nettoyez le sac en tissu de l'aspirateur régulièrement. Avant d'avoir vidé le sac de l'aspirateur, retournez-le et secouez-le afin d'éliminer autant de poussière du tissu que possible. Pour une performance optimale, utilisez un sac-filtre en papier avec le sac en tissu.

Nettoyez minutieusement le sac d'aspirateur et le filtre HEPA ou libérez toute obstruction et assurez-vous que le débit d'air est restauré.

Utilisez uniquement des sacs-filtres en papier approuvés par Tornado.

Assurez-vous que le tuyau de l'aspirateur, le tube-rallonge et les accessoires de l'aspirateur ne sont pas bloqués.

Faites réviser l'appareil par un centre de service et de réparation si vous suspectez des problèmes.

Assurez-vous que la bague flexible du sac d'aspirateur fournit une étanchéité adéquate avant de passer l'aspirateur.

Pièces de rechange recommandées :

C352-2500 Sac en papier (10 paquets)
B352-2400 Micro-filtre d'évacuation du moteur
B352-2401 Filtré HEPA
C352-1400 Sac aspirateur
X1208 Moteur
X1200C Batterie
X1194	Chargeur de batterie w/cordon

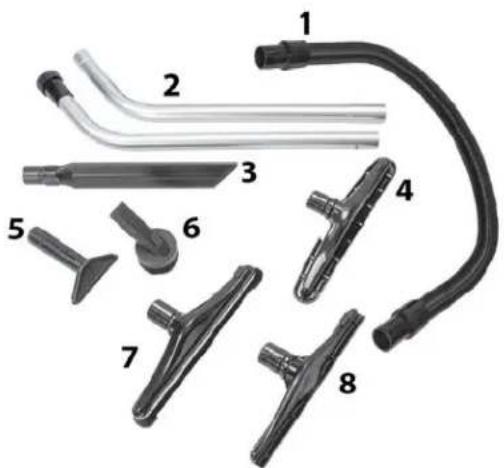

No. Part No. Qty Description
1 A352-6900 1 Hose
2 CT171 1 Wand
3 CT176 1 Crevice Tool
4 B352-PF10 1 Carpet Tool
5 CT188 1 Upholstery Tool
6 CT184 1 Dusting Tool
7 C352-PF20 1 Hard Floor Tool
8 CT190 1 Easy Glide Carpet Tool
