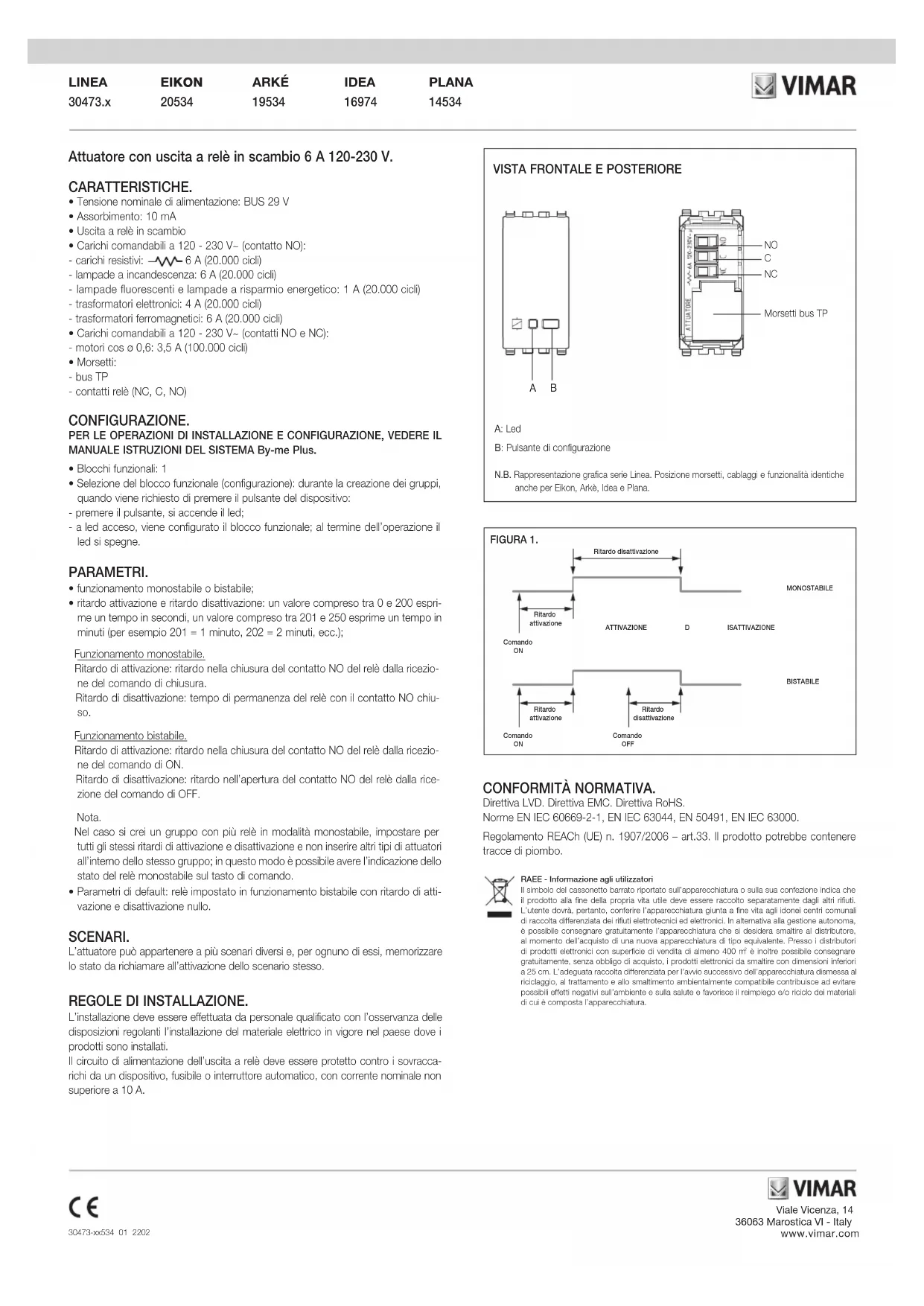

MODE D'EMPLOI 19534.B Vimar

Actuateur avec sortie à relais inverseur 16 A 120-230 V. CARACTÉRISTIQUES.

• Tension nominale d’alimentation : BUS 29 V

• Sortie à relais en échange

• Charges commandables à 120-230 V~ (contact NO): - charges résistives: 6 A (20.000 cycles) - lampes à incandescence : 6 A (20.000 cycles) - lampes fluorescentes et lampes à économie d’énergie : 1 A (20.000 cycles) - transformateurs électroniques : 4 A (20.000 cycles) - transformateurs ferromagnétiques : 6 A (100.000 cycles)

• Charges commandables à 120-230 V~ (contacts NO et NC) : - moteurs cos ø 0,6 : 3,5 A

• Bornes : - bus TP - contacts relais (NC, C, NO) CONFIGURATION. POUR LES OPÉRATIONS D’INSTALLATION ET DE CONFIGURATION, VOIR LE MANUEL D’INSTRUCTIONS DU SYSTÈME By-me Plus.

• Blocs fonctionnels : 1

• Sélection du bloc fonctionnel (configuration) : durant la création des groupes, lorsque la appli demande d’appuyer sur le bouton des dispositifs : - appuyer sur le bouton, la led s’allume ; - lorsque la led est allumée, la appli configure le bloc fonctionnel ; à la fin de l’opé- ration, la led s’éteint. PARAMÈTRES.

• fonctionnement monostable ou bistable ;

• retard activation et retard désactivation : une valeur comprise entre 0 et 200 exprime un temps en secondes, une valeur comprise entre 201 et 250 exprime un temps en minutes (par exemple 201 = 1 minute, 202 = 2 minutes, etc.) ; Fonctionnement monostable. Retard d’activation : retard dans la fermeture du contact NO du relais depuis la réception de la commande de fermeture. Retard de désactivation : temps de permanence du relais avec le contact NO fermé. Fonctionnement bistable. Retard d’activation : retard dans la fermeture du contact NO du relais depuis la réception de la commande de ON. Retard de désactivation : retard dans l’ouverture du contact NO du relais depuis la réception de la commande de OFF. Remarque. Lorsque l’on crée un groupe avec plusieurs relais en modalité monostable, intro- duire pour tous les mêmes retards d’activation et de désactivation et ne pas insé- rer d’autres types d’actuateurs à l’intérieur du même groupe ; de cette manière, il est possible d’avoir l’indication de l’état du relais monostable sur la touche de commande. Pour des exigences particulières, il est possible d’utiliser la profon- deur de groupe (par exemple, pour activer avec un seul bouton variateurs ou relais bistables).

• Paramètres par défaut : relais défini en fonctionnement bistable avec retard d’activation et désactivation nul. SCENARIOS. L’actionneur peut appartenir à plusieurs scénarios différents et, pour chacun d’eux, mémoriser l’état à rappeler lors de l’activation du scénario. Pour tout détail technique voir le manuel d’instructions du module centrale de contrôle. RÈGLES D’INSTALLATION. L’installation doit être confiée à des techniciens qualifiés et exécutée conformément aux dispositions qui régissent l’installation du matériel électrique en vigueur dans le pays concerné. Retardd’activationRetard de désactivationCommande Retardd’activationCommande Retard dedésactivationCommande OFF

ACTIVATION DÉSACTIVATIONMONOSTABLEBISTABLE

FIGURE 1. Le circuit d’alimentation de la sortie à relais doit être protégé contre les surcharges par un dispositif, un fusible ou un interrupteur automatique, avec courant nominal ne dépassant pas 10 A. CONFORMITÉ AUX NORMES. Directive LVD. Directive EMC. Directive RoHS. Normes EN IEC 60669-2-1, EN IEC 63044, EN 50491, EN IEC 63000. Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de plomb.

DEEE - Informations pour les utilisateursLe symbole du caisson barré, là où il est reporté sur l’appareil ou l’emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du pro- duit, l’utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au reven- deur lors de l’achat d’un nouveau produit. Il est possible de remettre gratuitement, sans obligation d’achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d’au moins 400 m . La collecte séparée appropriée pour l’envoi successif de l’appareil en fin de vie au recyclage, au traitement et à l’élimination dans le respect de l’environnement contribue à éviter les effets négatifs sur l’environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l’appareil est composé.

A: LedB: Bouton de configuration N.B. Représentation graphique série Linea. Position des bornes, câblages et fonctions identiques pour Eikon, Arké, Idea et Plana.Viale Vicenza, 1436063 Marostica VI - Italywww.vimar.com30473-xx534 01 2202 LINEA 30473.x EIKON
