14535.SL - Relais électrique Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Actuateur avec sortie à relais inverseur
Marque	Vimar
Modèle	14535.SL
Tension nominale d'alimentation	BUS 29 V
Absorption	10 mA
Type de sortie	Relais inverseur (contacts C, NC, NO)
Nombre de modules	2 modules (largeur environ 36 mm)
Charges commandables (contact NO, 120-230 V~)	Résistives : 16 A ; lampes à incandescence : 10 A ; lampes fluorescentes/économies d'énergie : 1 A ; transformateurs électroniques : 4 A ; transformateurs ferromagnétiques : 10 A
Charges commandables (contacts NO et NC, 120-230 V~)	Moteurs cos φ 0.6 : 3,5 A
Configuration	Fonctionnement monostable ou bistable ; appartenance à 4 scénarios maximum
Paramètres réglables	Retard d'activation et retard de désactivation : 0-200 s ou 1-50 min (valeur 201-250, ex: 201 = 1 min)
Protection du circuit de sortie	Disjoncteur ou fusible ≤ 16 A
Indication visuelle	LED de configuration
Fonctions supplémentaires	Scénarios : mémorisation et rappel d'état (jusqu'à 4 scénarios)
Compatibilité	Système By-me (se référer au manuel de la centrale)
Nombre de blocs fonctionnels	1
Température de fonctionnement	Non spécifiée, estimée de 0 à 40 °C
Normes	Conforme aux réglementations électriques en vigueur

FOIRE AUX QUESTIONS - 14535.SL Vimar

Comment installer le relais Vimar 14535.SL ?

L'installation doit respecter les normes électriques locales. Le relais se monte sur rail DIN (2 modules). Alimentez le BUS en 29 V et connectez les contacts relais (C, NC, NO) selon votre besoin. Pour la configuration, utilisez la centrale de contrôle By-me.

Quelle est la différence entre mode monostable et bistable ?

En mode monostable, le relais revient à sa position de repos après un temps défini (retard de désactivation). En mode bistable, il reste dans l'état jusqu'à réception d'une commande inverse.

Comment régler les retards d'activation et de désactivation ?

Les retards se programment via la centrale By-me. Valeur 0-200 = secondes ; 201-250 = minutes (201 = 1 min, 202 = 2 min, etc.).

Puis-je commander des moteurs avec ce relais ?

Oui, le contact NO et NC supporte des moteurs avec cos φ 0.6 jusqu'à 3,5 A en 120-230 V~.

Comment configurer le relais dans un scénario ?

L'actuateur peut être associé à 4 scénarios. Lors de la création du scénario sur la centrale, vous mémorisez l'état souhaité (ON/OFF) qui sera rappelé à l'activation.

Que faire si la LED ne s'allume pas lors de la configuration ?

Vérifiez l'alimentation BUS (29 V). Si la LED reste éteinte, le relais peut être défectueux. Essayez de réinitialiser la centrale.

Quelle est la charge maximale sur le contact NO ?

Pour charges résistives : 16 A ; lampes à incandescence : 10 A ; lampes fluorescentes : 1 A ; transformateurs électroniques : 4 A ; transformateurs ferromagnétiques : 10 A (cycles variables).

Puis-je utiliser ce relais avec d'autres systèmes que By-me ?

La notice précise qu'il est conçu pour le système By-me. Pour d'autres systèmes, consultez le fabricant.

Comment protéger le circuit de sortie ?

Installez un disjoncteur ou fusible de calibre ≤ 16 A sur le circuit d'alimentation de la sortie relais.

Que faire en cas de dysfonctionnement ?

Vérifiez le câblage et l'alimentation BUS. Consultez le manuel système By-me. Si le problème persiste, contactez le support Vimar.

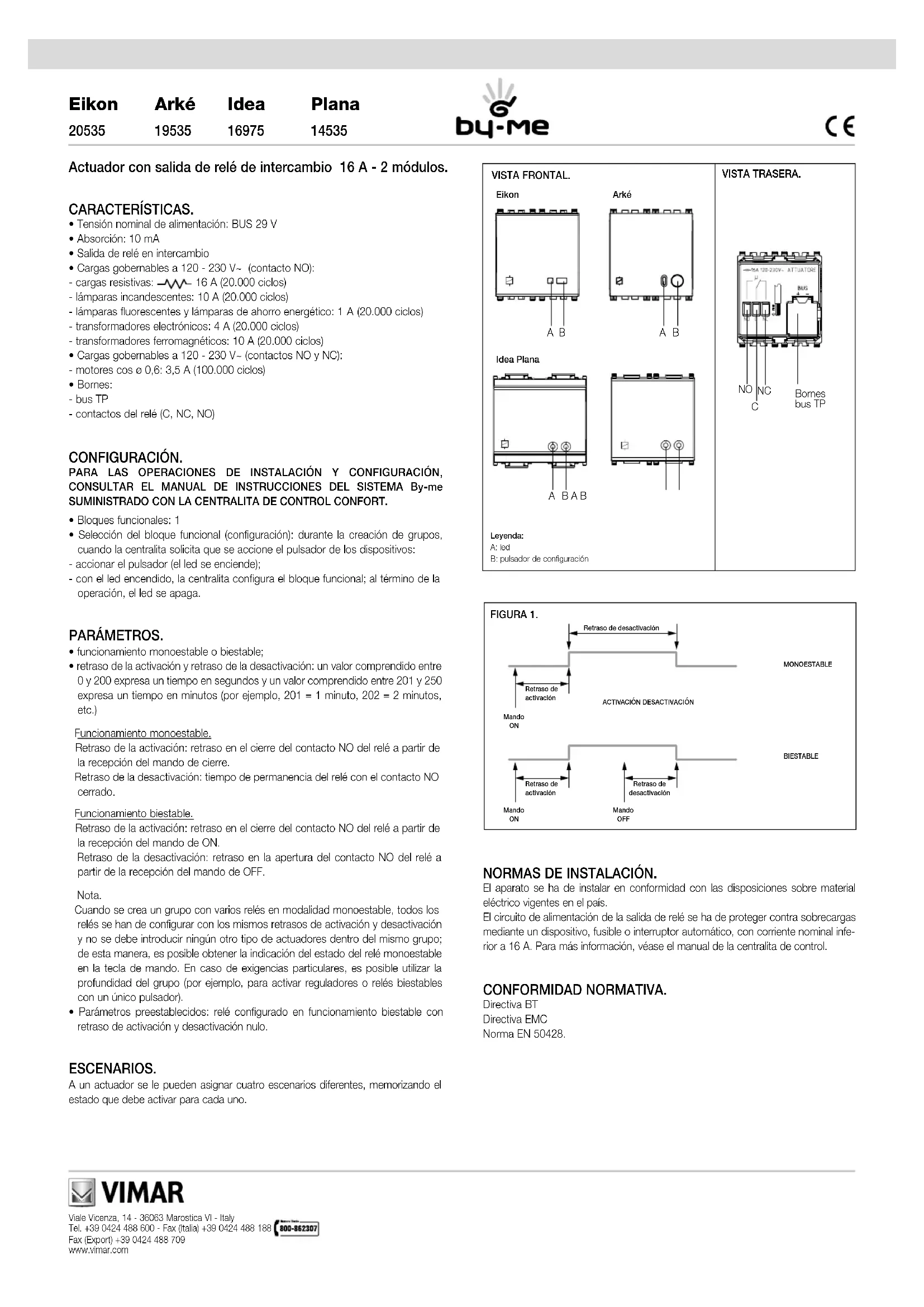

MODE D'EMPLOI 14535.SL Vimar

Actuateur avec sortie à relais inverseur 16 A, 2 modules.

Caractéristiques

Tension nominale d'alimentation: BUS 29 V Absorption : 10 mA Sortie à relais en échange - Charges commandables à 120-230 V- (contact NO): - charges résistives: 16 A (20.000 cycles) - lampes à incandescence : 10 A (20.000 cycles) - lampes fluorescentes et lampes à économie d'énergie: 1 A (20.000 cycles) - transformateurs électroniques: 4 A (20.000 cycles) - transformateurs ferromagnétiques : 10 A (100.000 cycles) Charges commandables à 120-230 V-(contacts NO et NC): - moteurs cos 0.6: 3,5 A - Bones : - bus TP - contacts relais (C, NC, NO)

Pour les opérations d'installation et de configuration, VOIR le MANUEL d'instructions du système by-me annexé à la centrale de contrôlé confort.

Blocs fonctionnels: 1 - Sélection du bloc fonctionnel (configuration): durant la création des groupes, lorsque la centrale demande d'appuyer sur le bouton des dispositifs: - appuyer sur le bouton, la LED s'allume; - lorsque la LED est allumée, la centrale configure le bloc fonctionnel; à la fin de l'opération, la LED s'éteint.

Paramètres

• fonctionnement monostable ou bistable;
• retard d'activation et retard de désactivation : une valeur comprise entre 0 et 200 exprime un temps en secondes, une valeur comprise entre 201 et 250 exprime un temps en minutes (par exemple 201 = 1 minute, 202 = 2 minutes, etc.);

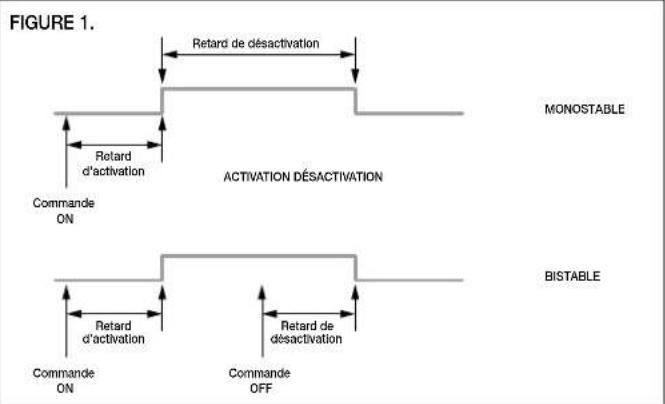

Fonctionnement monostable.

Retard d'activation : retard dans la fermeture du contact NO du relais depuis la réception de la commande de fermeture.

Retard de désactivation : temps de permanence du relais avec le contact NO fermé.

Fonctionnement bistable.

Retard d'activation : retard dans la fermeture du contact NO du relais depuis la réception de la commande de ON.

Retard de désactivation : retard dans l'ouverture du contact NO du relais depuis la réception de la commande de OFF.

Remarque.

Lorsque l'on crée un groupe avec plusieurs relais en modalité monostable, introduire pour tous les mêmes retards d'activation et de désactivation et ne pas insérer d'autres types d'actuateurs à l'intérieur du même groupe ; de cette manière, il est possible d'avoir l'indication de l'état du relais monostable sur la touche de commande. Pour des exigences particulières, il est possible d'utiliser la profondeur de groupe (par exemple, pour activer avec un seul bouton variateurs ou relais bistables). - Paramètres par défaut : relais définis en fonctionnement bistable avec retard d'activation et de désactivation nul.

L'actuateur peut appartenir à 4 scénarios différentes et, pour chaque scénario, memoriser l'état à rappeler à l'activation de cette même situation.

VUE frontale.

Eikon

Arké

Idea Plana

Légende: A: le B: bouton de configuration

Règles d'installation.

L'installation doit être effectuée dans le respect des dispositions régulant l'installation du matériel électrique en vigueur dans le pays d'installation des produits.

Le circuit d'alimentation de la sortie à relais doit être protégé contre les surcharges par un dispositif, un fusible ou un interrupteur automatique, avec courant nominal ne dépassant pas 16 A. Pour de plus amples instructions, voir le manuel annexe à la centrale de contrôle.
