| Type de produit | Relais électrique / Actuateur avec sortie à relais inverseur 16 A, 2 modules |
| Marque | Vimar |
| Modèle | 19535 |
| Alimentation | BUS 29 V, absorption 10 mA |
| Nombre de modules | 2 (largeur 36 mm) |
| Tension de commande | 120-230 V~ (contacts NO et NC) |
| Courant maximal (charge résistive) | 16 A (20 000 cycles) |
| Courant maximal (lampes à incandescence) | 10 A (20 000 cycles) |
| Courant maximal (lampes fluorescentes/LED) | 1 A (20 000 cycles) |
| Courant maximal (transformateurs électroniques) | 4 A (20 000 cycles) |
| Courant maximal (transformateurs ferromagnétiques) | 10 A (100 000 cycles) |
| Courant maximal (moteurs cos φ 0,6) | 3,5 A |
| Fonctions | Monostable ou bistable, retards d'activation et désactivation paramétrables (0-200 s ou 1-250 min) |
| Scénarios | Jusqu'à 4 scénarios mémorisables |
| LED | Indicateur d'état et de configuration |
| Protection | Fusible ou disjoncteur max 16 A sur circuit de sortie |
| Bornes | Bus TP, contacts relais (C, NC, NO) |
| Dimensions (approx.) | 2 modules, soit 36 mm de largeur, hauteur et profondeur standard |
| Poids (approx.) | 0,1 kg |
| Entretien | Aucun entretien spécifique requis |
| Sécurité | Déconnecter l'alimentation avant toute intervention |
| Réparabilité | Pièces détachées non fournies ; contacter le service après-vente |
FOIRE AUX QUESTIONS - 19535 Vimar
Questions des utilisateurs sur 19535 Vimar
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Relais électrique au format PDF gratuitement ! Retrouvez votre notice 19535 - Vimar et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 19535 de la marque Vimar.

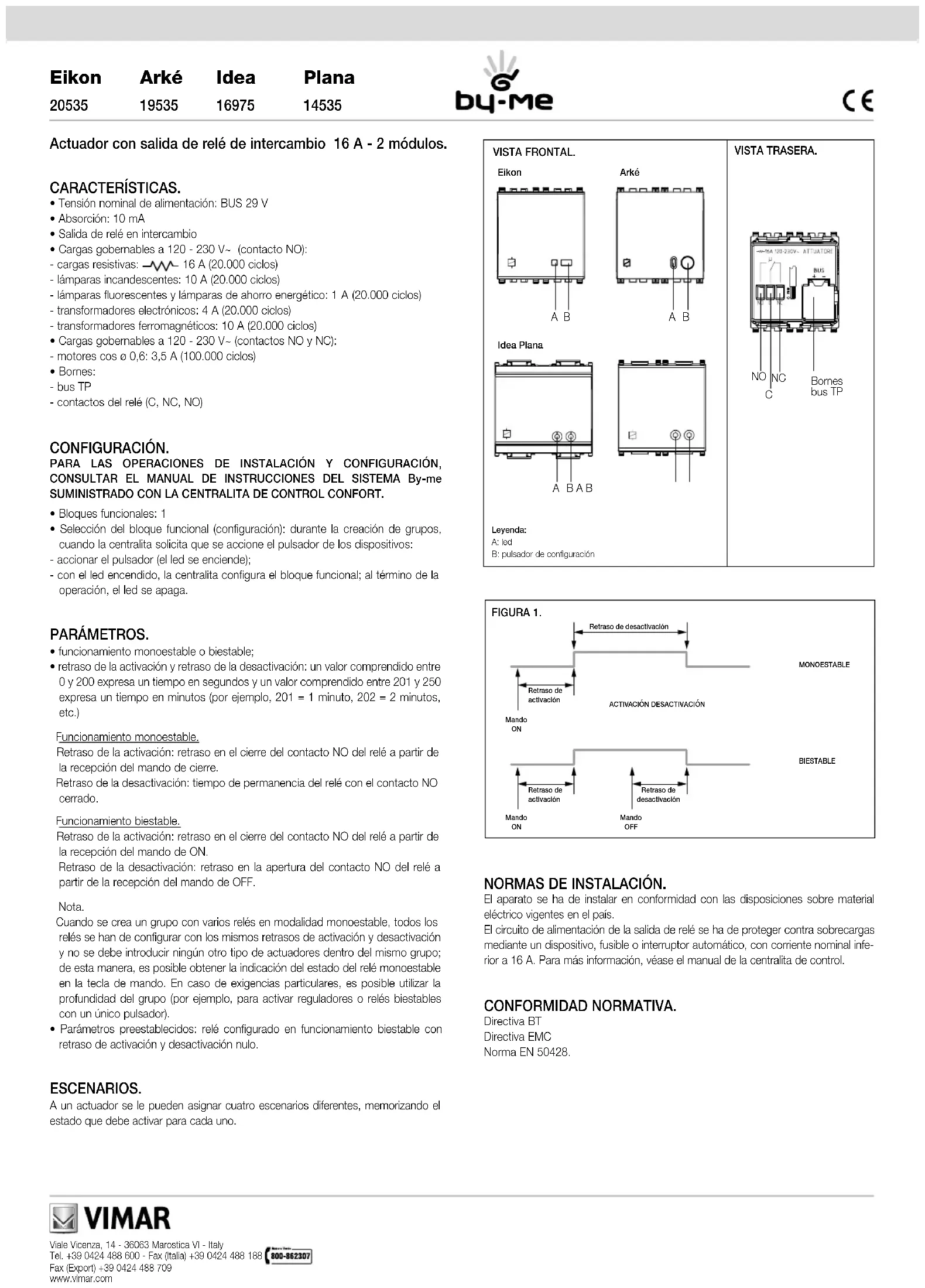

MODE D'EMPLOI 19535 Vimar
Actuateur avec sortie à relais inverseur 16 A, 2 modules.
Caractéristiques
• Tension nominale d'alimentation : BUS 29 V - Absorption: 10mA - Sortie à relais en échange - Charges commandables à 120-230 V~ (contact NO): - charges résistives: 16 A (20.000 cycles) - lampes à incandescence : 10 A (20.000 cycles) - lampes fluorescentes et lampes à économie d'énergie : 1 A (20.000 cycles) - transformateurs électroniques : 4 A (20.000 cycles) - transformateurs ferromagnétiques : 10 A (100.000 cycles) - Charges commandables à 120-230 V~ (contacts NO et NC): - moteurs cos o 0,6 : 3,5 A - Bornes : - bus TP - contacts relais (C, NC, NO)
Configuration.
POUR LES OPÉRATIONS D'INSTALLATION ET DE CONFIGURATION, VOIR LE MANUEL D'INSTRUCTIONS DU SYSTÈME By-me ANNEXÉ À LA CENTRALE DE CONTRÔLE CONFORT.
- Blocs fonctionnels : 1
- Sélection du bloc fonctionnel (configuration) : durant la création des groupes, lorsque la centrale demande d'appuyer sur le bouton des dispositifs :
- appuyer sur le bouton, la led s'allume;
- lorsque la led est allumée, la centrale configure le bloc fonctionnel; à la fin de l'opération, la led s'éteint.
Paramètres.
- fonctionnement monostable ou bistable;
- retard d'activation et retard de désactivation : une valeur comprise entre 0 et 200 exprime un temps en secondes, une valeur comprise entre 201 et 250 exprime un temps en minutes (par exemple 201 = 1 minute, 202 = 2 minutes, etc.);

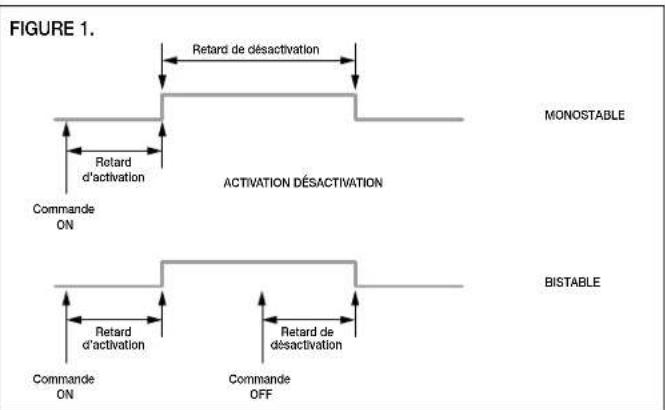

Fonctionnement monostable.
Retard d'activation : retard dans la fermeture du contact NO du relais depuis la réception de la commande de fermeture.
Retard de désactivation : temps de permanence du relais avec le contact NO fermé.
Fonctionnement bistable.
Retard d'activation : retard dans la fermeture du contact NO du relais depuis la réception de la commande de ON.
Retard de désactivation : retard dans l'ouverture du contact NO du relais depuis la réception de la commande de OFF.
Remarque.
Lorsque l'on crée un groupe avec plusieurs relais en modalité monostable, introduire pour tous les mêmes retards d'activation et de désactivation et ne pas insérer d'autres types d'actuateurs à l'intérieur du même groupe ; de cette manière, il est possible d'avoir l'indication de l'état du relais monostable sur la touche de commande. Pour des exigences particulières, il est possible d'utiliser la profondeur de groupe (par exemple, pour activer avec un seul bouton variateurs ou relais bistables).
- Paramètres par défaut : relais défini en fonctionnement bistable avec retard d'activation et désactivation nul.
L'actuateur peut appartenir à 4 scénarios différentes et, pour chaque scénario, mémoriser l'état à rappeler à l'activation de cette même situation.
VUE FRONTALE. Légende: A: LED B: bouton de configuration
VUE ARRIÈRE.
Règles d'installation.
L'installation doit être effectuée dans le respect des dispositions régulant l'installation du matériel électrique en vigueur dans le pays d'installation des produits.
Le circuit d'alimentation de la sortie à relais doit être protégé contre les surcharges par un dispositif, un fusible ou un interrupteur automatique, avec courant nominal ne dépassant pas 16 A. Pour de plus amples instructions, voir le manuel annexé à la centrale de contrôle.
