Type de produit	Actuateur avec sortie à relais inverseur
Marque	Vimar
Modèle	20535.N
Dimensions	2 modules (largeur 36 mm)
Poids	Environ 100 g
Alimentation	BUS 29 Vcc, absorption 10 mA
Fonctions principales	Commande d'éclairage, moteurs, charges résistives ; fonctionnement monostable ou bistable ; retards paramétrables
Sortie relais	Inverseur (NO/NC) 16 A max, 120-230 V~
Charges commandables (contact NO)	Résistives 16 A, lampes incandescence 10 A, fluorescentes/économies d'énergie 1 A, transformateurs électroniques 4 A, ferromagnétiques 10 A
Charges commandables (contacts NO et NC)	Moteurs cos φ 0,6 : 3,5 A
Configuration	Via bouton et centrale de contrôle By-me
Paramètres	Retard activation/désactivation (0-200 s, 201-250 min) ; monostable/bistable
Scénarios	4 scénarios mémorisables
Entreien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits abrasifs
Sécurité	Protection contre surcharges : fusible ou disjoncteur max 16 A
Pièces détachées et réparabilité	Pas de pièces détachées fournies ; réparation par un professionnel qualifié
Informations générales	Compatible avec système By-me de Vimar ; installation conforme aux normes locales

FOIRE AUX QUESTIONS - 20535.N Vimar

Comment installer le relais Vimar 20535.N ?

L'installation doit être réalisée par un professionnel qualifié, en respectant les normes électriques en vigueur. Il se monte sur rail DIN (2 modules). L'alimentation est fournie par le bus By-me (29 V). La sortie relais peut commander des charges jusqu'à 16 A. Protégez le circuit avec un fusible ou disjoncteur de 16 A max.

Quel est le rôle du bouton de configuration ?

Le bouton permet d'affecter le relais à un groupe fonctionnel lors de la configuration avec la centrale By-me. Appuyez brièvement : la LED s'allume pour indiquer que le dispositif est en mode configuration. La centrale détecte alors le bloc fonctionnel.

Comment régler les retards d'activation et de désactivation ?

Les retards se paramètrent via la centrale By-me. Pour un retard en secondes, entrez une valeur entre 0 et 200 (ex: 10 = 10 s). Pour un retard en minutes, entrez une valeur entre 201 et 250 (ex: 201 = 1 min). Le fonctionnement monostable ou bistable est également configurable.

Quelle est la différence entre mode monostable et bistable ?

En mode monostable, le relais reste fermé uniquement pendant la durée de la commande (impulsion) et se réouvre après le retard de désactivation. En mode bistable, un appui alterne entre ON et OFF (bascule). Les retards agissent respectivement sur la fermeture et l'ouverture.

Peut-on utiliser ce relais avec des lampes LED ?

Oui, mais vérifiez la puissance totale. Pour les lampes fluorescentes et à économie d'énergie, le courant max est de 1 A (soit environ 230 W en 230 V). Pour les LED, respectez la limite de 1 A et assurez-vous que l'appel de courant n'excède pas cette valeur.

Comment créer un scénario avec cet actuateur ?

L'actuateur peut mémoriser 4 scénarios. Via la centrale By-me, associez le relais à un scénario et définissez l'état (ON/OFF) à rappeler. Lors de l'activation du scénario, le relais adopte l'état mémorisé.

Quelle est la consommation électrique du module ?

Le module consomme 10 mA sous 29 Vcc, soit environ 0,29 W. Cette puissance est fournie par le bus By-me.

Est-il possible de commander plusieurs relais avec un seul bouton ?

Oui, lors de la création de groupes, vous pouvez associer plusieurs actuateurs (relais, gradateurs, etc.) à une même commande. Pour les relais monostables, utilisez des retards identiques pour un retour d'état cohérent.

Quelles sont les précautions de sécurité ?

Coupez l'alimentation avant toute intervention. Protégez le circuit de sortie avec un disjoncteur ou fusible de 16 A max. Respectez les charges maximales indiquées. L'installation doit être conforme aux normes du pays.

Où trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit sur notice-facile.com. Vous pouvez également consulter le manuel du système By-me fourni avec la centrale de contrôle.

MODE D'EMPLOI 20535.N Vimar

Actuateur avec sortie à relais inverseur 16 A, 2 modules.

Caractéristiques

Tension nominale d'alimentation: BUS 29 V Absorption : 10 mA Sortie à relais en échange - Charges commandables à 120-230 V- (contact NO): - charges résistives: 16 A (20.000 cycles) - lampes à incandescence : 10 A (20.000 cycles) - lampes fluorescentes et lampes à économie d'énergie: 1 A (20.000 cycles) - transformateurs électroniques: 4 A (20.000 cycles) - transformateurs ferromagnétiques : 10 A (100.000 cycles) Charges commandables à 120-230 V-(contacts NO et NC): - moteurs cos 0.6: 3,5 A - Bones : - bus TP - contacts relais (C, NC, NO)

Pour les opérations d'installation et de configuration, VOIR le MANUEL d'instructions du système by-me annexé à la centrale de contrôlé confort.

Blocs fonctionnels: 1 - Sélection du bloc fonctionnel (configuration): durant la création des groupes, lorsque la centrale compte d'appuyer sur le bouton des dispositifs: - appuyer sur le bouton, la led s'allume; - lorsque la led est allumée, la centrale configure le bloc fonctionnel; à la fin de l'opération, la led s'éteint.

Paramètres

• fonctionnement monostable ou bistable;
• retard d'activation et retard de désactivation : une valeur comprise entre 0 et 200 exprime un temps en secondes, une valeur comprise entre 201 et 250 exprime un temps en minutes (par exemple 201 = 1 minute, 202 = 2 minutes, etc.);

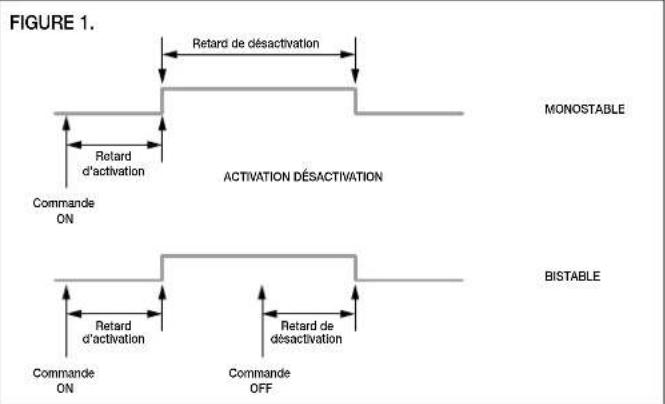

Fonctionnement monostable.

Retard d'activation : retard dans la fermeture du contact NO du relais depuis la réception de la commande de fermeture. Retard de désactivation : temps de permanence du relais avec le contact NO fermé.

Fonctionnement bistable.

Retard d'activation : retard dans la fermeture du contact NO du relais depuis la réception de la commande de ON.

Retard de désactivation : retard dans l'ouverture du contact NO du relais depuis la réception de la commande de OFF.

Remarque.

Lorsque l'on crée un groupe avec plusieurs relais en modalité monostable, introduire pour tous les mêmes retards d'activation et de désactivation et ne pas insérer d'autres types d'actuateurs à l'intérieur du même groupe ; de cette manière, il est possible d'avoir l'indication de l'état du relais monostable sur la touche de commande. Pour des exigences particulières, il est possible d'utiliser la profondeur de groupe (par exemple, pour activer avec un seul bouton variateurs ou relais bistables). - Paramètres par défaut : relais définie en fonctionnement bistable avec retard d'activation et de désactivation nul.

L'actuateur peut appartenir à 4 scénarios différentes et, pour chaque scénario, memoriser l'état à rappeler à l'activation de cette même situation.

VUE frontale.

Eikon

Arké

Idea Plana

Légende: A: le B: bouton de configuration

Règles d'installation.

L'installation doit être effectuée dans le respect des dispositions régulant l'installation du matériel électrique en vigueur dans le pays d'installation des produits.

Le circuit d'alimentation de la sortie à relais doit être protégé contre les surcharges par un dispositif, un fusible ou un interrupteur automatique, avec courant nominal ne dépassant pas 16 A. Pour de plus amples instructions, voir le manuel annexe à la centrale de contrôle.
