RAB8116B - Climatisation GE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'appareil	Climatisation
Capacité de refroidissement	Non spécifié
Énergie	Non spécifié
Niveau sonore	Non spécifié
Dimensions	Non spécifié
Poids	Non spécifié
Fonctionnalités supplémentaires	Non spécifié
Utilisation	Installation dans un espace intérieur pour le refroidissement de l'air
Maintenance	Nettoyage régulier des filtres recommandé
Sécurité	Conforme aux normes de sécurité en vigueur
Informations générales	Vérifier la compatibilité avec l'espace d'installation avant l'achat

FOIRE AUX QUESTIONS - RAB8116B GE

Comment puis-je régler la température de mon climatiseur GE RAB8116B ?

Utilisez la télécommande fournie pour ajuster la température en appuyant sur les boutons 'Temp+' ou 'Temp-' jusqu'à atteindre la température désirée.

Mon climatiseur ne s'allume pas, que faire ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Si le problème persiste, vérifiez le disjoncteur ou le fusible.

Comment nettoyer le filtre de mon climatiseur GE RAB8116B ?

Retirez le panneau avant, retirez le filtre et nettoyez-le à l'eau tiède savonneuse. Laissez-le sécher complètement avant de le remettre en place.

Pourquoi mon climatiseur émet-il un bruit inhabituel ?

Un bruit inhabituel peut être causé par un objet bloquant le ventilateur ou un problème de moteur. Vérifiez l'intérieur de l'appareil et contactez un professionnel si nécessaire.

Quelle est la capacité de refroidissement du GE RAB8116B ?

Le GE RAB8116B a une capacité de refroidissement de 2,5 kW, idéale pour des pièces de taille moyenne.

Comment changer le mode de fonctionnement de mon climatiseur ?

Utilisez la télécommande pour sélectionner le mode désiré (refroidissement, chauffage, déshumidification) en appuyant sur le bouton 'Mode'.

Mon climatiseur ne refroidit pas correctement, que faire ?

Vérifiez si le filtre est encrassé ou si les réglages de température sont corrects. Si le problème persiste, il peut être nécessaire de faire appel à un technicien.

Comment programmer une minuterie sur mon climatiseur GE RAB8116B ?

Appuyez sur le bouton 'Timer' sur la télécommande pour régler l'heure de mise en marche ou d'arrêt de l'appareil.

Où puis-je trouver le manuel d'utilisation du GE RAB8116B ?

Le manuel d'utilisation est généralement disponible sur le site officiel de GE Appliances ou dans la section d'assistance de votre revendeur.

Quel est le niveau sonore de fonctionnement du climatiseur ?

Le niveau sonore du GE RAB8116B est de 53 dB en mode normal, ce qui est comparable à une conversation calme.

MODE D'EMPLOI RAB8116B GE

Avant de commencer - Veuillez lire ces instructions attentivement et en totalité. IMPORTANT – OBSERVEZ TOUS LES CODES ET RÈGLEMENTS EN VIGUEUR.

Note à l'installateur – Assurez-vous de laisser ces instructions au consommateur. Note au consommateur

- Conservez ces instructions avec votre manuel d'utilisation pour consultation ultérieure.

Instructions d'installation pour le nouveau

RAB8116B, RAB8118B

RAB8120B, RAB8124B

Manchons pour mur profond

Assemblage requis

Manchon mural pour toute la série AZ Modèles Zoneline

Pour de l'information détaillée, veuillez vous reporter au manuel des données de conception des ingénieurs et architectes GE relatif aux climatiseurs Zoneline. Pour obtenir une copie de ce manuel, appelez le GE Appliances au 800.626.2000 ou visitez-nous sur www.Zoneline.com.

REMARQUES :

• Manipulez le manchon avec soin.
• Le panneau de protection arrière doit rester en place jusqu'à ce que le châssis ou la grille extérieure soit installé pour assurer la rigidité et l'équerrage du manchon.
• Si un socle est utilisé, il pourrait être souhaitable de l'assembler au manchon avant de fixer ce dernier au mur.

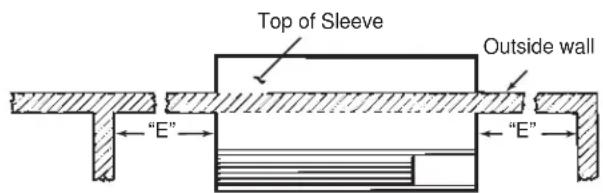

EMPLACEMENT DU MANCHON

Pour fonctionner correctement, le manchon doit se trouver sur un mur extérieur. En règle générale, le climatiseur être centré dans un mur extérieur pour assurer une distribution d'air climatisé correcte.

Cette section de mur doit être dépourvue de câblage électrique, de plomberie et d'obstructions immédiatement à l'intérieur ou l'extérieur.

Une attention particulière doit être portée à l'emplacement de l'entrée électrique par rapport à la gaine murale afin d'assurer l'accès à l'alimentation une fois l'appareil installé.

Dimensions	Dégagements d'installation recommandés
A Haut	du manchon jusqu'au plafond fini – 3 po min.
B Saillie	du manchon dans la pièce à partir du mur fini - 14 po min. (aucun socle) 2-38 po min. lorsqu'un socle est utilisé. Si plus de 6 po du manchon fait saillie dans la pièce, un socle ou un autre type de support est recommandé
C Saillie	du manchon à l'extérieur - 14 po min.
D Hauteur	au-dessus du plancher fini ou du dessus de tapis - 0 po min. sans socle, 3 po min./5 po max. avec socle.
E Côté	gauche/droit du manchon par rapport au mur adjacent – 2 po min.

INSTALLER LA GAINÉ DE NIVEAU DANS TOUTES LES DIRECTIONS

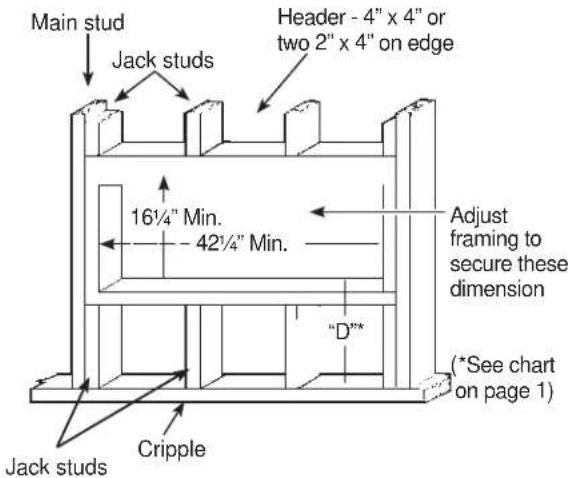

ÉTAPE 1: Préparation du mur

Le manchon mural doit être installé pendant la construction et des linteaux doivent être utilisés pour supporter le bloc au-dessus du manchon mural. Le manchon ne soutiendra pas le bloc de béton ou la brique. La hauteur et la largeur du manchon sont modulaires :

Hauteur — S'insère dans 2 rangées de blocs de béton.

— S'insère dans 6 rangées de briques standard.

— S'insère dans 5 rangées de briques grand format.

Largeur — S'insère dans 3 espaces de montant environ.

Il faut pratiquer des ouvertures dans le cas d'une construction existante. Il est essentiel de pratiquer des ouvertures aux dimensions appropriées pour éviter l'utilisation de fourrures ou de bâti additionnel.

Utilisez un linteau pour soutenir une brique, un bloc, etc., au-dessus du manchon de climatiseur. (Il n'est pas nécessaire d'utiliser un linteau immédiatement sous un seuil de fenêtre.)

DimensionsMinimalesDe L'ouverture Finie*		Dimensions de manchon
Hauteur	Largeur	Hauteur	Largeur	Profondeur
16 1/4"	42 1/4"	16" 42"	RAB81	RAB81	1B RAB81	16B RAB81	18B RAB81
				13 3/4"	13 3/4"	15" 18"	20" 24"

Une situation particulière comme l'utilisation de cornières de gaine peut nécessiter d'augmenter les dimensions.

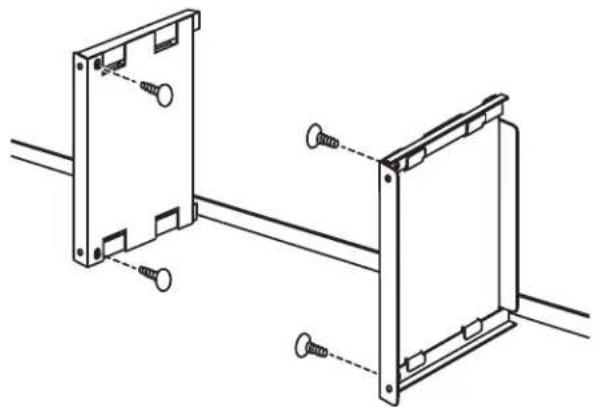

ÉTAPE 2 : Assembler le manchon mural RAB81

1. Placez le panneau inférieur sur une surface propre, plane et de niveau.

2. Repérez le panneau latéral gauche. Alignez le panneau sur la fente du panneau inférieur gauche. Insérez le panneau gauche dans le panneau inférieur jusqu'à ce que les languettes se verrouillent complètement.

1. Repérez le panneau latéral droit. Alignez le panneau sur la fente du panneau inférieur droit. Insérez le panneau droit dans le panneau inférieur jusqu'à ce que les languettes se verrouillent complètement.

1. Repérez le panneau supérieur et alignez-le sur le dessus des panneaux latéraux gauche et droit. Insér panneaux latéraux ga languettes se verrouil

1. Alignez les panneaux de répartition d'air avec les languettes situées sur les panneaux inférieur et supérieur. Faites-les glisser en place jusqu'à ce que les trous sur la surface verticale s'alignent.

Assurez-v s'engage sur les pa supérieur

Assurez-vous que le panneau s'engage avec la languette sur les panneaux inférieur et supérieur correctement

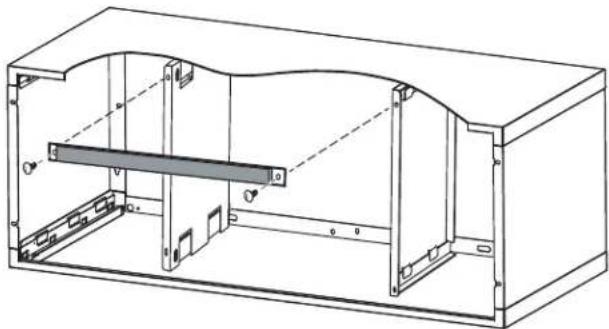

ÉTAPE 2 : Assembler le manchon mural RAB81

1. Lorsque des dispositifs de répartition d'air sont insérés, fixez-les solidement en place à l'aide des quatre (4) goupilles-poussoir fournies.

1. Fixez le support supérieur (avec un joint d'étanchéité en mousse) sur les dispositifs de répartition d'air à l'aide des deux (2) goupilles-poussoir fournies.

1. (Au besoin) Repérez la barrière ignifuge et fixez-la à l'arrière du manchon assemblé à l'aide des quatre (4) goupilles-poussoir fournies.


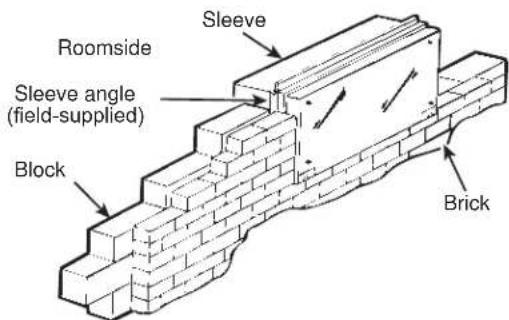

ÉTAPE 3 : (facultatif) RAB81, RAB81B Cornières de gaine

S'il faut installer des cornières de gaine (achetées localement), procédez comme suit :

1. Positionnez l'angle de manchon autour du haut et des côtés du manchon à l'emplacement souhaité (d'avant en arrière) avec les angles faisant face vers l'arrière (extérieur). Positionnez les angles de manchon sur le plan vertical de chaque côté du manchon pour fournir une installation au niveau.
2. Marquez le manchon à travers les trous dans les angles de manchon.
3. Percez des trous de 5/32 po de diamètre aux emplacements marqués dans le manchon et assemblez les angles en utilisant uniquement des vis #10x1/2 po. Installez les vis depuis l'extérieur du manchon

REMARQUE : Ne percez aucun trou dans la base du man- chon.

ÉTAPE 4 : RAB81\* Installation du man- chon dans l'ouverture murale

1. Placez le manchon dans le mur. Consultez le tableau de la page 1 pour connaître la saillie côté pièce. Le bord arrière (extérieur) du manchon doit faire saillie d'au moins ¼ po au-delà du mur extérieur pour qu'il soit possible de calfeutrer correctement. De plus, il faut éviter de sceller les trous de vidange dans la bride arrière du manchon. Au besoin, ceci facilite l'installation. (Si vous souhaitez avoir une grille arrière en affleurement sur l'extérieur, il faut installer une gouttière sous le manchon et calfeutrer entre la gouttière et le manchon.) Consultez les instructions de l'étape 5.

IMPORTANT:

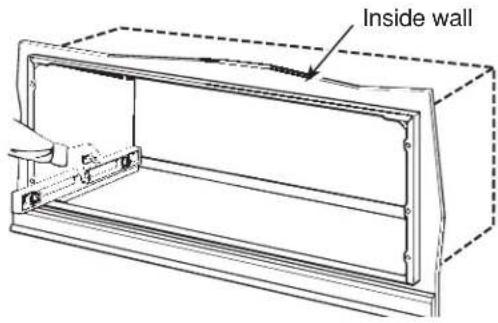

Installez le manchon au niveau d'un côté à l'autre et de l'avant à l'arrière. En utilisant un niveau, l'inclinaison admissible vers l'extérieur est d'au maximum 1/4 de bulle. Ne laissez jamais le manchon s'incliner vers l'intérieur.

Si une trousse de vidange interne est installée, il est important d'installer le manchon au niveau dans toutes les directions. Les trousses de vidange doivent être installées avant de fixer le manchon au mur.

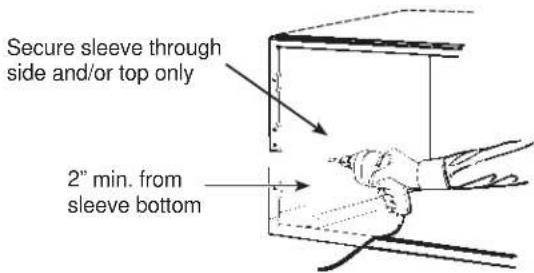

1. Fixez fermement le manchon à la structure murale. Ne percez aucun trou dans la base du manchon.

1. Calfeutrez l'ouverture en entier à l'extérieur entre le manchon et l'extérieur du bâtiment.

2. Calfeutrez l'ouverture en entier sur l'intérieur, entre le manchon et l'intérieur du bâtiment.

Utilisez un linteau, au besoin, pour soutenir la brique et le bloc au-dessus du manchon.

REMARQUE : ne percez aucun trou dans le manchon pour des connexions électriques. Consultez le manuel du propriétaire du climatiseur Zoneline pour obtenir les instructions sur la manière d'effectuer le raccord à l'alimentation électrique.

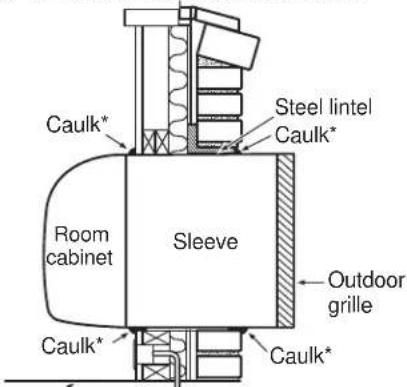

ÉTAPE 5: Étanchéisation

Étanchéisez les espaces entre les murs extérieur et intérieur et le manchon avec un produit d'étanchéité ou un matériel hydrofuge équivalent.

REMARQUE: *Il est essentiel de calfeutrer le périmètre du manchon mural des quatre côtés sur l'extérieur et le côté pièce à l'endroit où il rejoint le bâtiment pour éviter l'infiltration d'air et d'eau.

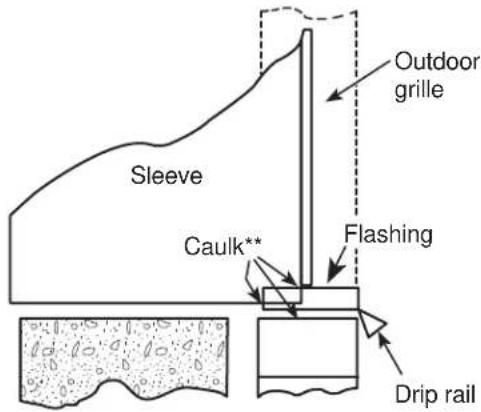

Installation dans des murs très épais

1. Si le manchon est installé dans un mur où le renfoncement est de 3 po ou moins, et qu'aucun manchon mural allongé n'est utilisé, un solin doit être installé sous le manchon et s'étendre jusqu'à 2 po de chaque côté. Le solin doit comprendre une gouttière, comme illustré dans la figure ci-dessous.

REMARQUE: **Il est essentiel de calfeutrer les périmètres du solin et de la gouttière là où ils joignent le bâtiment et la gaine afin de prévenir les infiltrations d'air et d'eau.

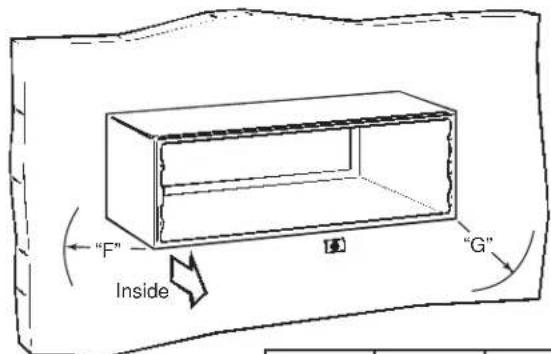

EXIGENCES ÉLECTRIQUES (230V/208V)

Des dispositions doivent être prises pour disposer d'une prise électrique adéquate proche du manchon. Tout le câblage doit être effectué conformément aux codes et règlements locaux. Le cordon de ligne fourni avec le châssis (le cas échéant) s'étend à une prise murale située dans la zone indiquée dans le tableau ci-dessous.

Modèle "F"	"G"
Série AZ	21" max.	58" max.

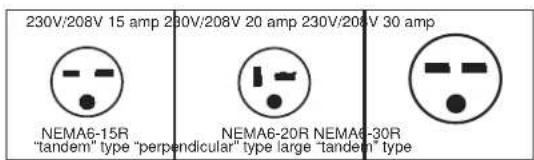

Prises murales

Tout le câblage électrique doit être réalisé conformément aux codes et règlements locaux.

Consultez le manuel d'utilisation pour savoir comment raccorder l'alimentation électrique.

REMARQUE: Le câblage en aluminium dans la structure peut poser des problèmes particuliers, consultez un électricien qualifié.

EXIGENCES ÉLECTRIQUES (265 V)

AVERTISSEMENT

Le raccordement d'un produit alimenté par un courant de 265 V à un circuit de dérivation DOIT être réalisé par raccordement direct afin d'être conforme au Code national de l'électricité. Ce code interdit le branchement d'un appareil de 265 V directement dans une prise murale exposée.

Consultez le manuel d'utilisation pour savoir comment raccorder l'alimentation électrique.

Sous réserve de modifications sans préavis Un produit de qualité GE Appliances

TROUSSE DE VIDANGE

S'il est nécessaire d'installer une gouttière sur le manchon mural, la trousse suivante est offerte :

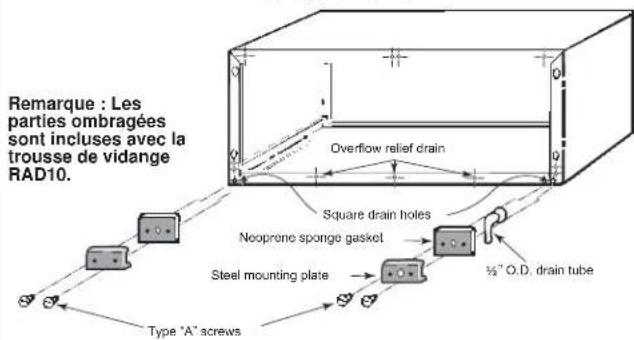

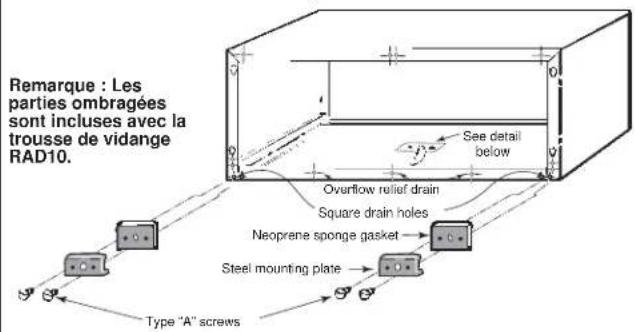

Dispositif de vidange intérieur/extérieur RAD10

1. Avec un dispositif de vidange intérieur, le tube de vidange du condensat doit être raccordé au système d'évacuation intérieur du bâtiment.

Manchon mural avec unité de vidange RAD10 Vidange interne

Remarque : Les parties ombragées sont incluses avec la trousse de vidange RAD10. See detail below Overflow relief drain Square drain holes Neoprene sponge gasket Steel mounting plate Type "A" screws

1. Avec un dispositif de vidange extérieur (qu'on peut raccorder à un tuyau de vidange acheté localement), l'eau de condensation peut être évacuée à l'écart de l'appareil et du bâtiment.

Manchon mural avec unité de vidange RAD10 Vidange externe

Remarque : Les parties ombragées sont incluses avec la trousse de vidange RAD10. Overflow relief drain Square drain holes Neoprone sponge gasket Steel mounting plate 1/2" O.D. drain tube Type "A" screws

REMARQUE: Il pourrait être souhaitable ou nécessaire d'installer une trousse de vidange sur le manchon avant d'installer le manchon dans le mur.
