MODE D'EMPLOI RAB26A GE
Avant de commencer - Veuillez lire ces instructions attentivement et en totalité. IMPORTANT – OBSERVEZ TOUS LES CODES ET RÈGLEMENTS EN VIGUEUR. Note à l'installateur – Assurez-vous de laisser ces instructions au consommateur. Note au consommateur - Conservez ces instructions avec votre manuel d'utilisation pour consultation ultérieure.
Instructions d'installation du manchon mural intégré de votre nouveau climatiseur RAB26A de la gamme AJ
REMARQUES: Manipulez la gaine avec soin.
EMPLACEMENT DE LA GAINÉ
En règle générale, le climatiseur doit être placé dans un mur extérieur pour assurer une distribution d'air climatisé convenable. Cette section de mur doit être dépourvue de câblage électrique, de plomberie et d'obstructions immédiatement à l'intérieur ou l'extérieur.
Plancher fini ou dessus de la moquette
REMARQUE :
Une attention particulière doit être portée à l'emplacement de l'entrée électrique par rapport à la gaine murale afin d'assurer l'accès à l'alimentation une fois l'appareil installé.
| Dimensions | Dégagements d'installation recommandés |
| A Dessus | de gaine jusqu'au plafond fini - 3 po min. |
| B Saillie | de la gaine dans la pièce - 1/4 min. à 6 po max. recommandé. Cela permet de poser la garniture correctement. |
| C Saillie | de la gaine vers l'extérieur - 1/4 po min. |
| D Hauteur | au-dessus du plancher fini ou du dessus de tapis - 0 po min. |

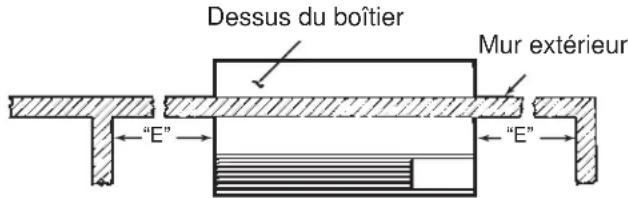

| E Côté | gauche/droit de la gaine jusqu'au mur adjacent - 2 po min. |
INSTALLEZ LA GAINÉ EN VÉRIFIANT LE NIVEAU D'UN CÔTÉ À L'AUTRE ET AVEC UNE LÉGÈRE INCLINAISON D'AVANT EN ARRIÈRE.

REMARQUE: i vous utilisez un drain interne, installez le manchon mural à niveau d'un côté à l'autre et à niveau de l'avant vers l'arrière.
Instructions d'installation
ÉTAPE 1: Préparation du mur

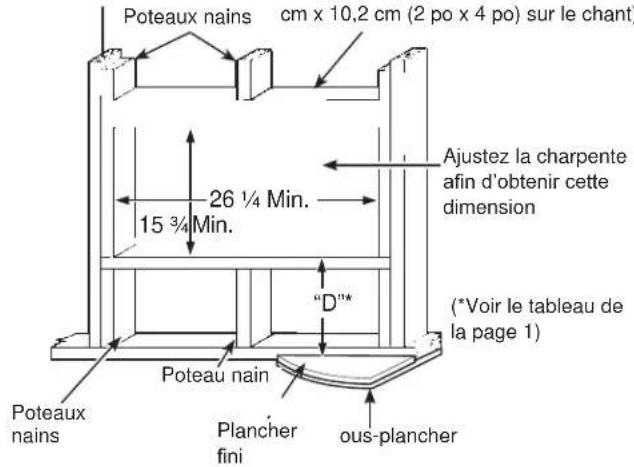

Il faut installer la gaine murale pendant la construction et utiliser des linteaux pour supporter les blocs au-dessus de la gaine murale. La gaine ne supportera pas les blocs de béton ou les briques. La gaine est modulaire en hauteur et en largeur :
Hauteur — S'insère dans 2 rangées de blocs de béton.
— S'insère dans 6 rangées de briques standard.
— S'insère dans 5 rangées de briques grand format.
Largeur — S'insère dans 3 espaces de montant environ.
Il faut pratiquer des ouvertures dans le cas d'une construction existante. Il est essentiel de pratiquer des ouvertures aux dimensions appropriées pour éviter l'utilisation de fourrures ou de bâti additionnel.
Poteau principal
Linteau - une pièce de 10,2 cm x 10,2 cm (4 po x 4 po) ou deus pièces de 5,1 cm x 10,2 cm (2 po x 4 po) sur le chant)

REMARQUE :
Utilisez un linteau pour supporter les briques, les blocs, etc., au-dessus de la gaine du climatiseur. (Il n'est pas nécessaire d'utiliser un linteau immédiatement sous un seuil de fenêtre.)
| Dimensions d'ôverture minimum finie* | Dimensions du boîtier | |||
| La taille | La tailleLargeur | Largeur | Profondeur | |
| 15 3/4" | 26 1/4" | 15 5/8" 26" 16 | 3/8" | |
* Une situation particulière comme l'utilisation de cornières de gaine peut nécessiter d'augmenter les dimensions.
ÉTAPE 2 : Assemblage de la gaine murale
- Placez le panneau inférieur sur une surface propre, plane et de niveau.

- Repérez le panneau latéral gauche. Alignez le panneau sur la fente du panneau inférieur gauche. Insérez le panneau gauche dans le panneau inférieur jusqu'à ce que les languettes se verrouillent complètement.

- Repérez le panneau latéral droit. Alignez le panneau sur la fente du panneau inférieur droit. Insérez le panneau droit dans le panneau inférieur jusqu'à ce que les languettes se verrouillent complètement.

- Repérez le panneau supérieur et alignez-le sur le dessus des panneaux latéraux gauche et droit. Insérez le panneau supérieur dans les panneaux latéraux gauche et droit jusqu'à ce que les languettes se verrouillent.

- (Si nécessaire) Repérez le panneau anti-intempéries et fixez-le sur l'arrière de la gaine assemblée à l'aide de quatre (4) goupilles-poussoirs fournies.
ÉTAPE 3 :Préparation du manchon mural

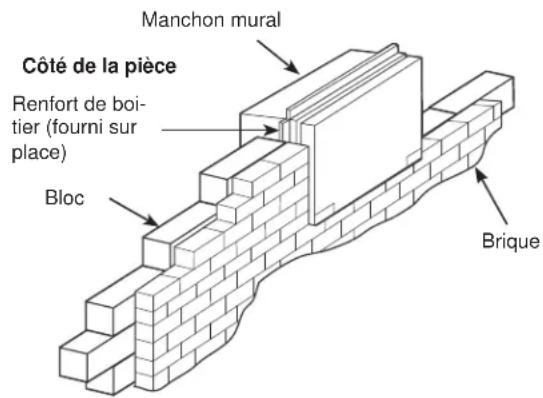

Si vous devez utiliser des renforts de boitier sur le site, ces derniers doivent être installés comme suit :
- Positionnez les renforts de boitier autour du dessus et des côtés du boitier à l'emplacement désiré (devant et derrière) en positionnant les angles vers l'arrière (l'extérieur). Positionnez les renforts de boitier à la verticale de chaque côté du boitier de manière à niveler l'installation.
- Marquez le boitier par les trous des renforts de boitier.

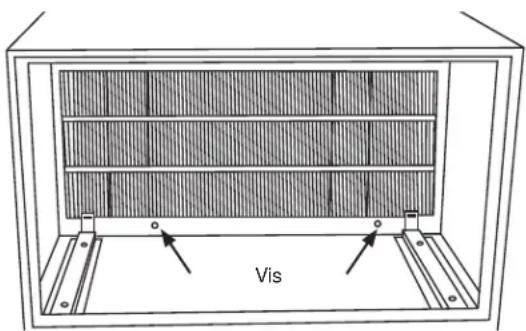

- Percez des trous de 4 mm (5/32 po) de diamètre aux endroits marqués sur le manchon mural et assemblez les renforts en utilisant seulement les vis no 10 x 13 mm (1/2 po). Installez les vis par l'extérieur du manchon mural.
REMARQUE : Ne percez pas de trou au bas du manchon mural.

ÉTAPE 3: Installation de la gaine dans l'ouverture murale
- Placez la gaine dans le mur. Reportez-vous au tableau de la page 1 pour la saillie côté pièce. Le bord arrière (extérieur) de la gaine doit s'avancer d'au moins 1/4 po au-delà du mur extérieur afin de permettre un calfeutrage adéquat, prévenir le scellement des trous de vidange dans le rebord arrière de la gaine et, si on le désire, faciliter l'installation d'un drain en accessoire. (Si vous désirez une grille arrière affleurante sur l'extérieur, vous devez installer une gouttière sous la gaine et appliquer du calfeutrage entre la gouttière et la gaine.)
IMPORTANT:
Installez la gaine en vérifiant le niveau d'un côté à l'autre et avec une légère inclinaison d'avant en arrière. Ne laissez pas plus de 1/4 de bulle du niveau pour établir l'inclinaison de la gaine vers l'extérieur.

- Fixez solidement la gaine à la structure murale en utilisant les trous existants sur les côtés et le dessus, ou en perçant de nouveaux trous aux endroits appropriés. Ne percez AUCUN trou dans le bas de la gaine. Utilisez les vis, les tirefonds, etc. appropriés pour fixer la gaine sur la structure du mur.
Fixez le boîtier par les côtés et (ou) dessus seulement
Min. de 5,1 cm (2 po) à partir du fond du boîtier

Utilisez un linteau, lorsque nécessaire, pour supporter les briques ou les blocs au-dessus de la gaine.
REMARQUE: Ne percez aucun trou dans la gaine pour des connexions électriques.
ÉTAPE 5: Étanchéisation

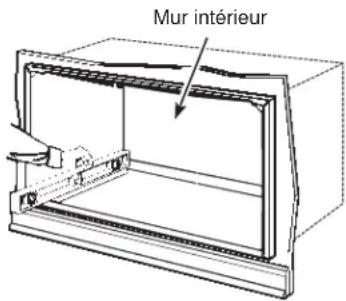

Étanchéisez les interstices entre les murs extérieur et intérieur et la gaine avec du calfeutrage ou un produit d'étanchéisation équivalent.

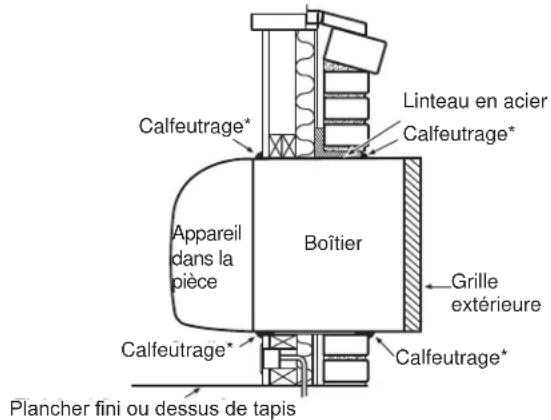

REMARQUE: *Il est essentiel de calfeutrer le périmètre de la gaine murale sur les quatre côtés à l'extérieur et l'intérieur, là où il joint le bâtiment, afin de prévenir les infiltrations d'air et d'eau.
Installation dans des murs très épais
- Il ne faut pas installer la gaine dans un mur épais au point où la saillie de la gaine sera inférieure à 3 pouces.

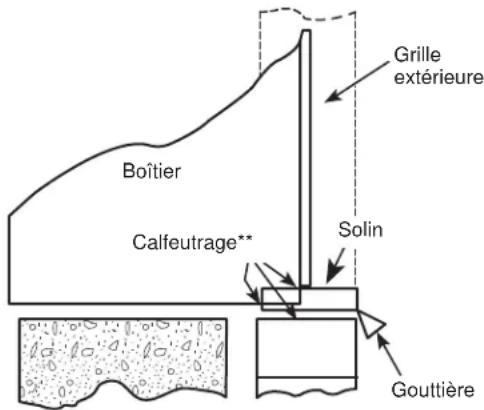

- Si le retrait de la gaine est de 3 po ou moins, et qu'une gaine allongée n'est pas utilisée, il faut installer, sous la gaine, un solin qui s'étend de 2 po de chaque côté. Le solin doit comporter une gouttière comme l'indique l'illustration ci-dessous.

REMARQUE: **Il est essentiel de calfeutrer les périmètres du solin et de la gouttière là où ils joignent le bâtiment et la gaine afin de prévenir les infiltrations d'air et d'eau.
ÉTAPE 6: Installation de la grille
- Assurez-vous que le bord de la grille est face vers le haut et que les deux (2) languettes sont dirigées vers le haut.

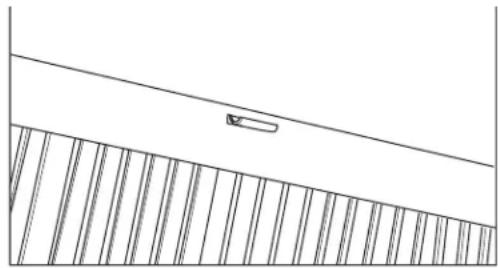

- En utilisant le ruban pour soutenir la grille, insérez complètement la grille dans la carrosserie de manière à ce qu'elle soit vers l'extérieur. Inclinez la grille de manière à ce que le bord supérieur soit contre le bord supérieur du boitier mural.

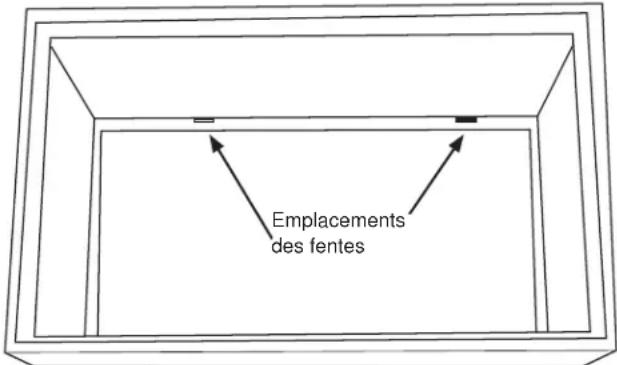

Insérez les languettes du dessus de la grille dans les deux fentes supérieures du bord arrière. Assurez-vous que les deux (2) languettes sont passées dans les fentes et visibles à l'intérieur du boitier.

- Alignez les deux (2) rondelles en plastique au bas de la grille avec les trous du bord arrière du boitier. Fixez avec les deux (2) vis fournies à partir de l'intérieur.

- Retirez le ruban de la grille.
EXIGENCES ÉLECTRIQUES (230V/208V)

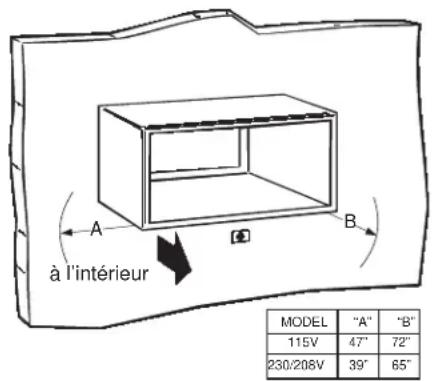

Des dispositions doivent être prises pour que la prise électrique appropriée soit à proximité du boîtier. Tout le câblage doit être effectué conformément aux codes et règlements locaux. Le cordon de ligne fourni avec le châssis (le cas échéant) s'étend à une prise murale située dans la zone indiquée dans le tableau ci-dessous.

Prises murales

Tout le câblage électrique doit être réalisé conformément aux codes et règlements locaux.
Consultez le manuel d'utilisation pour savoir comment raccorder l'alimentation électrique.
REMARQUE: Le câblage en aluminium dans la structure peut poser des problèmes particuliers, consultez un électricien qualifié.
Trousse de vidange (en option)
S'il est nécessaire d'installer une trousse de vidange sur la gaine murale, le modèle suivant est offert :
Trousse de vidange extérieure RAD10
Cette trousse de vidange extérieure évacuera l'eau de condensat à l'écart de l'unité et du bâtiment.
Pour l'installer, reportez-vous au manuel d'instructions inclus dans la trousse.
