Type de produit	Thermostat pour climatisation et thermopompe
Marque	GE
Modèle	RAK149F2A
Dimensions (H x L x P)	95 x 152 x 29 mm (3-3/4 x 6 x 1-1/8 po)
Alimentation	20 à 30 V c.a., 50/60 Hz, NEC classe II
Charge maximale par borne	1,5 A par borne, 2,5 A max total
Plage de réglage de température	16 à 29 °C (60 à 85 °F)
Plage de température de fonctionnement	0 à 41 °C (32 à 105 °F)
Plage de température affichée	0 à 37 °C (32 à 99 °F)
Humidité de fonctionnement	90 % max sans condensation
Nombre d'étages chauffage/climatisation	Climatisation 1 étage, chauffage 1 ou 2 étages (pompe à chaleur + résistance)
Vitesse du ventilateur	2 vitesses (haute et basse)
Fonctions principales	Contrôle de chauffage et climatisation, mode ventilateur, verrouillage compresseur, réglage de cycle, affichage numérique
Rétroéclairage	Allumé momentanément ou en continu (selon réglage)
Unités de température	Fahrenheit ou Celsius
Sécurité	Ne pas dépasser la tension nominale ; couper l'alimentation avant installation ; ne pas court-circuiter les bornes
Compatibilité	Thermopompe (type B) ou climatiseur terminal monobloc (PTAC)
Réinitialisation	Paramètres d'usine : maintenir ▲ et ▼ tout en commutant de OFF à HEAT
Borne de câblage	GL (ventilateur bas), GH (ventilateur haut), R (24 V), O/B (inversion), Y (compresseur), W (chauffage 2e étage), C (commun)
Normes	FCC partie 15 classe B, ICES-003 (B) / NMB-003 (B)

FOIRE AUX QUESTIONS - RAK149F2A GE

Comment installer le thermostat RAK149F2A ?

Coupez l'alimentation électrique au disjoncteur. Câblez selon les schémas fournis en respectant les codes locaux. Utilisez le menu installateur (article 20) pour configurer le type de système (HP ou AC).

Que faire si le chauffage ne s'allume pas ?

Vérifiez que le sélecteur système est en position Heat. Assurez-vous que le câblage est correct (borne W pour 2e étage). Consultez le menu installateur pour la configuration HP/AC.

Comment régler la vitesse du cycle de chauffage ?

Dans le menu installateur (maintenez ▲ et ▼ en position OFF), naviguez jusqu'à l'article 30 (CR). Choisissez SLO (lent), MEd (moyen) ou FAS (rapide).

Que signifie l'icône 'Call for Service' ?

L'icône apparaît si le système ne peut pas atteindre 10°F du point de consigne en 2 heures, ou si l'auto-diagnostic du compresseur détecte un problème. Vérifiez le câblage ou contactez un technicien.

Comment passer de Fahrenheit à Celsius ?

Dans le menu installateur, article 79, réglez sur °C pour Celsius ou °F pour Fahrenheit.

Comment réinitialiser le thermostat aux paramètres d'usine ?

Placez le sélecteur système sur OFF. Enfoncez et maintenez les boutons ▲ et ▼ tout en commutant de OFF à HEAT. L'écran s'efface et se réinitialise.

Quelle est la plage de température de fonctionnement du thermostat ?

Le thermostat fonctionne de 0 à 41 °C (32 à 105 °F). L'affichage indique de 0 à 37 °C (32 à 99 °F).

Comment tester le ventilateur ?

Placez le sélecteur ventilateur sur Low : le ventilateur doit tourner à basse vitesse. Passez en Auto : il s'arrête. Testez de même en High.

Puis-je utiliser ce thermostat sur un climatiseur PTAC ?

Oui, dans le menu installateur, article 20, réglez sur AC (au lieu de HP). Pour un PTAC Hotpoint, coupez le fil cavalier à l'arrière du thermostat.

Que faire si l'affichage reste éteint ?

Vérifiez l'alimentation 24 V aux bornes R et C. Assurez-vous que le fil commun C est connecté. Si le rétroéclairage est réglé sur momentané, appuyez sur un bouton pour l'activer.

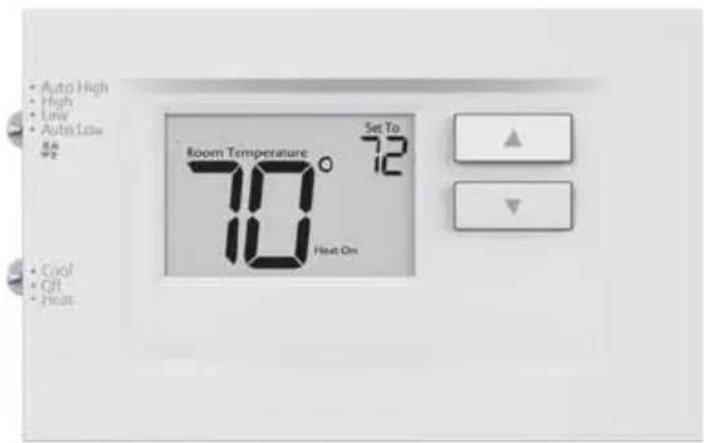

MODE D'EMPLOI RAK149F2A GE

Câblé, 2 vitesses de ventilateur

THERMOSTAT

MANUEL D'UTILISATION ET INSTRUCTIONS D'INSTALLATION

RAK149F2A

SPÉCIFICATIONS ......2

INSTALLATION DU THERMOSTAT

CÂBLAGE....3

MENU DE L'INSTALLATEUR ..... 4

MISE À L'ESSAI DE

L'ÉQUIPEMENT 6

UTILISATION DU THERMOSTAT

APERÇU DU THERMOSTAT .....7

DÉPANNAGE 8

RÉINITIALISATION ...... 9

DÉCLARATION DE LA FCC :......10

Paramètres électriques :
Câblé 20 à 30 V c.a., NEC classe	II, 50/60 Hz
Charge à la borne 1,5 A par borne,	2,5 A maximum pour toutes les bornes combinées
Plage de réglage 60°F à 85°F (16°C à 29°C)
Différentiels nominaux (@ 6 °F/h) F	apide Moyen Lent
Thermopompe (chauffage) 0,9°F 1,	2°F 1,7°F
Thermopompe (climatisation) 0,9°F	1,2°F 1,7°F
Chauffage auxiliaire 0,5°F 0,75°F 1,	9°F
Température ambiante de fonctionnement	32 °F à +105 °F (0 à +41 °C)
Plage de températures affichées 32	°F à +99 °F (0 à 37 °C)
Humidité de fonctionnement 90 % max. sans condensation
Plage de températures d'expédition	-20 °F à + 150 °F (-29 à +65 °C)
Dimensions du thermostat 3-3/4 po	H x 6 po L x 1-1/8 po P

AVIS RELATIF AU MERCURE : Ce produit ne contient pas de mercure. Il peut toutefois remplacer un produit qui en contient. Le mercure et les produits contenant du mercure ne doivent pas être jetés dans les ordures ménagères. Consultez le site thermostat-recycle.org pour connaître les endroits où vous pouvez envoyer le produit contenant du mercure.

Applications du thermostat	Nombre maximum d'étages chauffage/climatisation
Refroidissement à une étape, chauffage à une ou deux étapes – REMARQUE : Chauffage à deux étages = 1er étage par thermopompe et 2e étage par résistance.	2/1

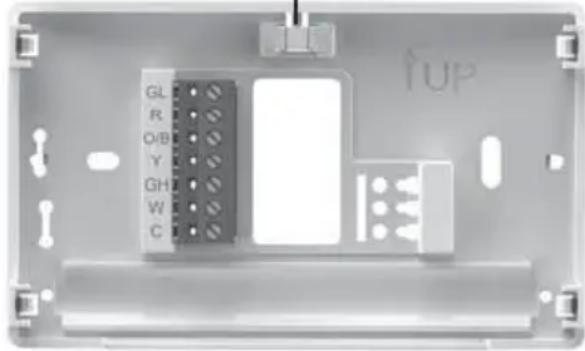

CÂBLAGE

Consultez le mode d'emploi du fabricant de l'appareil pour les informations spécifiques au câblage du système. Après le câblage, consultez la section MENU DE L'INSTALLATEUR pour configurer correctement le thermostat. Les schémas de câblage illustrés correspondent aux systèmes typiques, et ils décrivent les fonctions des bornes du thermostat.

Désignation de la borne	Fonction de la borne
GL Relais de ventilateur basse vitesse
R Alimentation (24 V)
O/B Borne de permutation; énergisée en mode climatisation (O)ou chauffage (B) pour la thermopompe Remarque: Toutes les applications Zoneline/Hotpoint sont des thermopompes de type B.
Y Compresseur	1er étage, mode chauffage et climatisation
GH Relais de ventilateur à grande vitesse
W Mode chauffage – chauffage 2e étage (électrique)
C Fil commun pour 24 V

Mise de niveau du thermostat

La mise de niveau du thermostat n'est qu'à des fins esthétiques et n'affectera pas son fonctionnement.

Précautions

• Ne dépassez pas les spécifications nominales.
• Tout le câblage doit respecter les codes et ordonnances locaux et nationaux de l'électricité.
• Ce contrôleur est un instrument de précision et il doit être manipulé soigneusement. Une manipulation brusque ou la déformation des composantes peut causer la défaillance du contrôleur.

AVERTISSEMENT

N'utilisez pas cet appareil sur des circuits dont la tension est supérieure à celle indiquée. Une tension plus élevée endommagera la commande et pourrait présenter un risque de choc électrique ou d'incendie. Ne court-circuitez pas les bornes sur la vanne à gaz ou la commande principale. Un câblage court-circuité ou incorrect grillera le thermostat et pourrait causer des blessures ou des dommages à la propriété.

ATTENTION

Pour prévenir les chocs électriques et les dommages à l'équipement, coupez l'alimentation électrique du système dans la boîte principale de disjoncteurs jusqu'à ce que l'installation soit terminée.

CÂBLAGE (cont)

Instructions: Pour convertir le système de PTHP à PTAC, modifiez l'élément de menu no 20 de HP (défaut) à AC. De plus, si vous utilisez ce thermostat sur un climatiseur terminal monobloc (PTAC) Hotpoint, vous devrez couper le fil de cavalier situé à l'arrière du thermostat.

REMARQUE : L'élément de menu #32 ne s'affichera pas en mode AC.

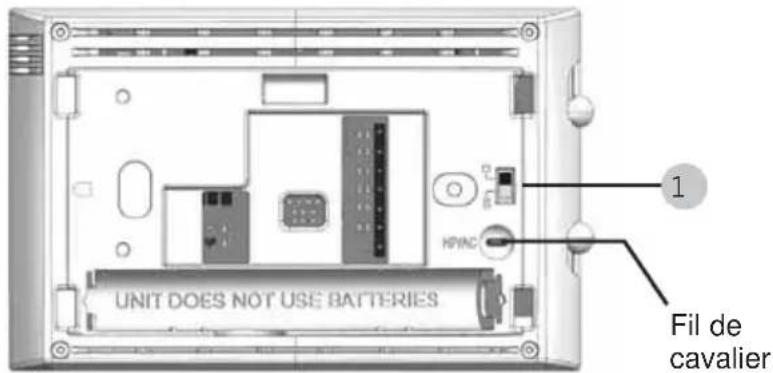

1.) Sélecteur de borne O/B

Le sélecteur O/B sur ce thermostat est réglé en usine à la position B. Cela conviendra des applications de thermopompe, qui exigent que le relais de permutation soit énergisé en mode Heat (chauffage). Si la thermopompe installée exige qu'une borne O énergise le relais de permutation en mode Cool (climatisation), le sélecteur O/B doit être réglé à la position O.

MENU DE L'INSTALLATEUR

Pour accéder au MENU DE L'INSTALLATEUR, placez le sélecteur du système à la position OFF, puis enfoncez et tenez les boutons ▲ et ▼ pendant 3 secondes. L'afficheur indique l'article 20 dans le tableau ci-dessous. Enfoncez simultanément les boutons ▲ et ▼ de la température pour naviguer entre les articles au menu. Enfoncez ▲ ou ▼ pour changer un réglage au menu. Pour quitter le menu de l'installateur à tout moment, placez le commutateur du système sur Heat ou Cool.

MENU DE L'INSTALLATEUR (cont)

Num. de menu d'installateur (enfoncez Menu 3 secondes)	Description Réglage par	défaut (icônes clignotantes)	Réglages (appuyez sur ▲ ou ▼ )
20	Algorithme - AC ou HP (Si HP est sélectionné, l'élément #32 sera affiché)	HP HP - P	Pompe à chaleur ou AC - Climatiseur
30 CR	Vitesse du cycle de chauffage (à quelle fréquence le chauffage s'activera)	SLO SLO -	lent MEd - moyen FAS - rapide
32 CR	Vitesse du chauffage auxiliaire (à quelle fréquence le chauffage auxiliaire s'activera) Remarque: Disponible si HP est sélectionné sur l'article #20	SLO SLO -	lent MEd - moyen FAS - rapide
35 CR	Vitesse du cycle de climatisation (à quelle fréquence la climatisation s'activera)	SLO SLO -	lent MEd - moyen FAS - rapide
50 CL	Verrouillage du compresseur (protège le compresseur contre les cycles trop courts)	OFF On - délai de 5 minutes OFF - aucun délai
65	Temp. de chauffage maximale (point de consigne maximal pour le chauffage)	85°F 45°F à 99°F
66	Temp. de climatisation minimale (point de consigne minimal pour la climatisation)	60°F 45°F à 99°F
79 Fahrenheit	ou Celsius °F °F - Fahrenheit		°C - Celsius
81	Réglage de la température affichée (règle la « température ambiante » affichée)	0 -5 à +5
83 dL	Éclairage continu de l'affichage (garde le rétroéclairage toujours activé - fil commun requis)	OFF On - toujours allumé OFF - momentanément allumé pendant 8 secondes

MISE À L'ESSAI DE L'ÉQUIPEMENT

Ouvrez l'alimentation électrique du système.

Fonctionnement du ventilateur

1.) Placez le sélecteur du ventilateur à la position basse. Le ventilateur devrait commencer à fonctionner à basse vitesse.
2.) Placez le sélecteur du ventilateur à la position basse automatique. La ventilation devrait s'arrêter immédiatement.
3.) Placez le sélecteur du ventilateur à la position haute. Le ventilateur devrait commencer à fonctionner à grande vitesse.
4.) Placez le sélecteur du ventilateur à la position haute automatique. La ventilation devrait s'arrêter immédiatement.

Système de chauffage

1.) Placez le sélecteur du ventilateur à la position Heat (chauffage).
2.) Enfoncez ▲ pour régler le thermostat à 1° au-dessus de la température ambiante. Le chauffage de 1er étage devrait commencer à fonctionner.
3.) Si le chauffage par résistance de 2e étage est utilisé, appuyez sur ▲ pour régler le thermostat à 3° au-dessus de la température ambiante. Le chauffage par résistance devrait commencer à fonctionner.
4.) Appuyez sur ▼ pour régler le thermostat à 1° en dessous de la température ambiante. Le système de chauffage devrait cesser de fonctionner.

Système de climatisation

1.) Placez le sélecteur du système à la position Cool (climatisation).
2.) Enfoncez ▼ pour régler le thermostat à 1° sous la température ambiante. Le ventilateur devrait se mettre en marche immédiatement, puis l'air froid devrait se mettre à circuler. Le thermostat indiquera Cool On (climatisation en marche). Il peut y avoir un délai allant jusqu'à 5 minutes. (Voir MENU DE L'INSTALLATEUR, article 50.)
3.) Enfoncez ▲ pour régler le thermostat à 1° au-dessus de la température ambiante. Le système de refroidissement devrait cesser de fonctionner.

REMARQUE : La position par défaut du verrouillage du compresseur est OFF (éteint) dans le menu INSTALLER (INSTALLATEUR), élément 50. Lorsque le verrouillage du compresseur est activé (ON), l'écran affiche Starting Soon (Démarrage bientôt) Si Starting Soon (Démarrage bientôt) s'affiche, la fonction de verrouillage du compresseur est activée. Il y aura un délai allant jusqu'à 5 minutes avant la mise en marche du compresseur.

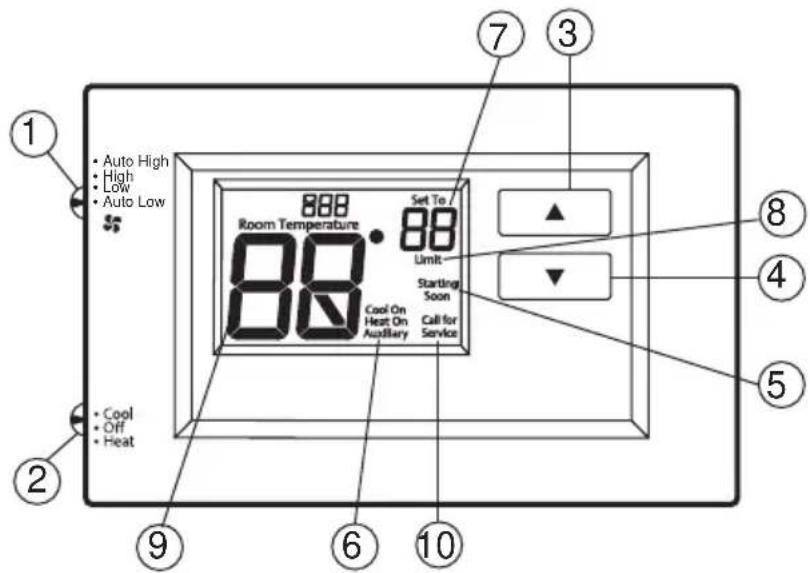

APERÇU DU THERMOSTAT

Avant d'utiliser le thermostat, vous devriez être familier avec ses fonctions, son affichage et l'emplacement/le fonctionnement des boutons et sélecteurs du thermostat.

BOUTONS ET SÉLECTEURS DU THERMOSTAT	AFFICHAGE
1.) Sélecteur du ventilateur 5.) Le thermostat protège l’équipement contre les cycles trop courts (délai de 5 minutes)
2.) Sélecteur du système 6.) Indique que le système fonctionne en mode climatisation, chauffage ou auxiliaire (le mode auxiliaire fonctionnera en mode chauffage si la thermopompe ne peut pas maintenir la température programmée).
3.) Élève le réglage de la température	7.) Point de consigne de température
4.) Diminue le réglage de la température	8.) S'affiche lorsque le point de consigne du thermostat a atteint le réglage maximum ou minimum.
	9.) Température ambiante
	10.) VOIR LE GUIDE DE DÉPANNAGE

DÉPANNAGE

Problème Cause possible Mesure corrective
Chauffage, climatisation ou ventilateur non fonctionnels (problème courant)	1.) Fusible grillé ou disjoncteur déclenché.2.) Appareil non alimenté.3.) Appareil non réglé pour commande de thermostat à distance4.) Branchement desserré sur le thermostat ou le système.
Chauffage non / Pas de chaleur de première étape	1.) Sélecteur du système non réglé sur le chauffage2.) Branchement desserré sur le thermostat ou le système.3.) Entretien de l'appareil de chauffage ou remplacement du thermostat requis.4.) Mauvaise configuration entre l'élément de menu 20 et le cavalier.
Pas de climatisation	1.) Commutateur système pas réglé à Cool.2.) Branchement desserré sur le thermostat ou le système.3.) Entretien de l'appareil de climatisation ou remplacement du thermostat requis.
Le chauffage, la climatisation ou le ventilateur n'arrête jamais	Court-circuit possible dans le câblage, le thermostat ou le système de chauffage/climatisation/ventilation

DÉPANNAGE

Problème Cause	possible Mesure corrective
Le point de consigne et le thermomètre ne concordent pas	Le thermomètre du thermostat doit être ajusté.	Le thermomètre peut être réglé de +/- 5°. Voir le menu de l'utilisateur, article 04.
La cadence de l'appareil de chauffage (ou du climatiseur) est trop rapide ou trop lente (variation de température trop grande ou trop restreinte) / Pas de chaleur de première étape	1.) L'emplacement du thermostat et la taille du système de chauffage peuvent affecter la durée du cycle.2.) Mauvaise configuration entre l'élément de menu 20 et le cavalier.	Les thermostats numériques offrent un contrôle précis et un cycle plus rapide que les anciens modèles mécaniques. Le système se met en marche et à l'arrêt plus fréquemment, mais il fonctionne moins longtemps. Pour accroître la durée des cycles, sélectionnez SLO, pour cycle lent, dans le menu de l'installateur. (Voir les articles du menu 30 et 35.) Si une durée de cycle acceptable ne peut pas être atteinte, contactez un technicien en CVC local pour des suggestions supplémentaires. Assurez-vous que l'élément de menu 20 et le fil du cavalier correspondent.
L'icône « Call for Service » (Appeler le technicien) apparaît	1.) Le système de chauffage n'est pas en mesure de chauffer l'espace à 10 degrés près du point de consigne dans les 2 heures.2.) Le système de climatisation n'est pas en mesure de refroidir l'espace à 10 degrés près du point de consigne dans les 2 heures.3.) Si « -- » est affiché au lieu de la température de la pièce, il faut remplacer le thermostat.4.) Aucun des boutons ne fonctionne sur le thermostat.5.) Si « Call for Service » (Appeler le technicien) clignote, l'auto-diagnostic du compresseur a détecté un problème avec l'appareil extérieur.	1.) Voir la mesure corrective pour « Pas de chauffage ».2.) Voir la mesure corrective pour « Pas de climatisation ».3.) Remplacez le thermostat.4.) Vérifiez si des boutons sont bloqués.5.) Communiquez avec un technicien pour vérifier que l'équipement fonctionne bien.

Réinitialisation du thermostat ou de ses réglages

Pour rétablir les paramètres d'usine par défaut uniquement, appuyez sur les boutons ▲ et ▼ tout en déplaçant le commutateur du système de OFF à HEAT et maintenez-le enfoncé jusqu'à ce que l'écran s'efface et se réinitialise.

REMARQUE : Cet équipement a été testé et déclaré conforme aux limites d'un dispositif numérique de Classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont définies afin d'assurer une protection raisonnable contre le brouillage nuisible dans une installation résidentielle. Cet équipement génère, utilise et émet des fréquences radio qui, en cas d'une installation erronée ou d'une utilisation non-conforme aux instructions de ce manuel d'utilisation peuvent causer un brouillage nuisible aux communications radio. Cependant, il n'y a aucune garantie qu'un brouillage nuisible ne se produira pas dans une installation particulière. Si cet équipement cause un brouillage nuisible sur votre poste radio ou de télévision, ce que vous pouvez déterminer en éteignant et en rallumant votre équipement, il est conseillé à l'utilisateur d'essayer de pallier ce brouillage nuisible en prenant l'une ou l'autre des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'équipement dans une prise d'un circuit qui diffère de celui auquel le récepteur est branché.
• Consulter le revendeur ou un technicien en radio-télévision pour obtenir de l'aide.

CAN ICES-003 (B) / NMB-003 (B)

SOUTIEN TECHNIQUE : 1-844-434-7822 option 1
