MODE D'EMPLOI RAA13 GE

0Instructions d’installation Module d’air d’appoint Zoneline MERV 13, kit filtre (comprend 1 filtre): RAK13Kit de filtre de rechange MERV 13: RAA13Avant de commencer – Lisez ces instructions attentivement et en totalité.IMPORTANT – OBSERVEZ TOUS LES CODES ET RÈGLEMENTS EN VIGUEUR. Remarque à l’installateur – Assurez-vous de remettre ces instructions au consommateur. Remarque au consommateur – Conservez ces instructions avec le manuel d’utilisation pour consultation ultérieure. AVERTISSEMENT Pour votre sécurité, vous devez suivre ces instructions afin de minimiser le risque de décharge électrique, de dommage à la propriété, de blessure ou de perte en vie humaine.

• Débranchez ou déconnectez le Zoneline à la boîte de fusibles ou au disjoncteur avant de travailler avec ce produit. Instructions d’installation: Trousse de filtre à air 31-5000405 Rev. 0 05-19 GEA

PROCÉDURE POUR INSTALLER LA

TROUSSE DE FILTRE À AIR

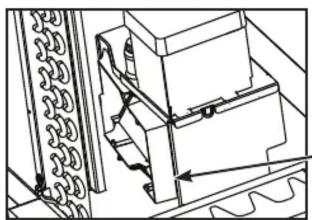

1. Assurez-vous de couper l’alimentation électrique au Zoneline.2. Insérez le boîtier du filtre dans la fente du côté éloigné du module d’air d’appoint 3. Comprimez le boîtier du filtre en pressant sur son extrémité opposée pour courber le boîtier (veillez à ne pas appliquer une pression excessive).4. Dans son état comprimé, insérez l’autre extrémité du boîtier du filtre dans l’ouverture du module d’air d’appoint.5. Relâchez la pression sur le boîtier et laissez-le reprendre sa forme initiale tout en guidant l’autre extrémité dans la fente du côté le plus proche du module d’air d’appoint. 6. Les deux extrémités du boîtier du filtre doivent maintenant être situées dans les deux fentes du module d’air d’appoint. Fente du côté éloigné%RvWLHUGX¿OWUHinséré dans la fente du côté le plus proche

PROCÉDURE POUR INSTALLER LA

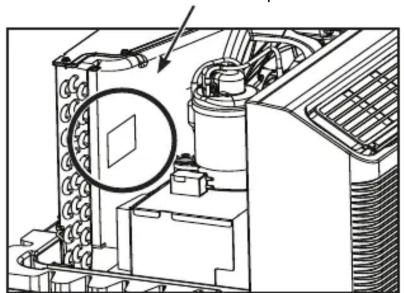

7. En regardant l’étiquette sur le filtre à air, orientez le filtre de façon que le débit d’air se dirige dans la bonne direction dans le module d’air d’appoint.8. Insérez le filtre dans son boîtier, ajustez le filtre au besoin afin qu’il remplisse toute la cavité du boîtier de filtre. 9. Placez« l’étiquette du débit d’air »(illustrée sur cette page)sur le capot de ventilateur de l’autre côté du module d’air d’appoint.10. REMPLACEZ LE FILTRE À AIR TOUS LES 90JOURS OU MOINS POUR ÉVITER D’ANNULER LA GARANTIE.Dans les régions où l’air extérieur est de moindre qualité, il faut changer le filtre à air plus fréquemment.Placer l’étiquette du débit d’air ici ¿OWUH %RvWLHUGX¿OWUH¿OWUH %RvWLHUGX¿OWUH2 Instructions d’installation Réglage de la vitesse ou du débit d’air du ventilateur du module d’air d’appoint RÉGLAGE DE LA VITESSE OU DU DÉBIT D’AIR DU VENTILATEUR DU MODULE

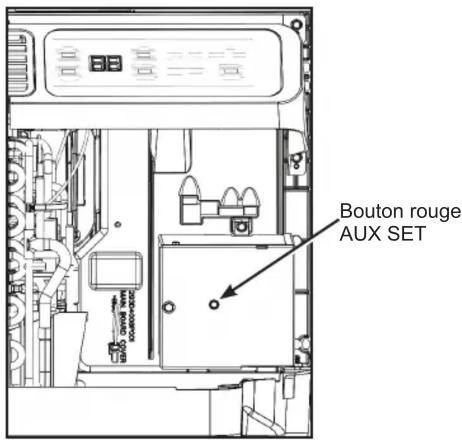

1. Après l’installation du filtre, du Zoneline dans sa gaine murale, et la remise sous tension, le débit d’air du module d’air d’appoint peut être modifié par les réglages Aux.2. Avec le panneau frontal du Zoneline éteint, pressez le bouton rouge AUX SET situé derrière la carrosserie, en dessous de l’interface utilisateur. 3. Les lettres « AU »apparaissent sur l’afficheur. Pressez le bouton MODE sur l’interface utilisateur jusqu’à ce qu’un nombre de deux chiffres débutant par « 0 »s’affiche (00, 01, 02, 03, 04, 05 ou 06).4. À l’aide du graphique « Débit d’air supplémentaire »ci-dessous, choisissez une vitesse à l’aide des boutons haut (+) ou bas (-) pour sélectionner un des réglages; 00 à 06.5. Pressez le bouton rouge AUX SET de nouveau pour sauvegarder la sélection, ce qui réinitialisera le module d’air d’appoint et lancera la procédure de démarrage.6. Replacez le couvercle frontal du Zoneline.Bouton rouge AUX SET -0.1 -0.08-0.06-0.04-0.02 0 5 10 15 20 25 30 35 40 45 50ѐP (inH
