G01X - Horloge Esoteric - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Horloge maître de référence audio
Marque	Esoteric
Modèle	G01X
Oscillateur	Rubidium intégré, précision ±0,05 ppb, stabilité ±0,1 ppb
Sorties horloge CLOCK OUT	4 connecteurs BNC, onde carrée, niveau TTL/75 Ω, fréquences multiples (44,1 kHz à 22,5792 MHz / 48 kHz à 24,576 MHz)
Sorties 10 MHz OUT	4 connecteurs BNC, onde sinusoïdale, 0,5 Vrms/50 Ω
Entrée référence externe (EXT IN)	1 BNC, 10 MHz (0,5-1,0 Vrms sinusoïdal/TTL) ou 1 pps (TTL)
Modes de synchronisation	Rubidium interne, +1pps (GPS), +10MHz (GPS)

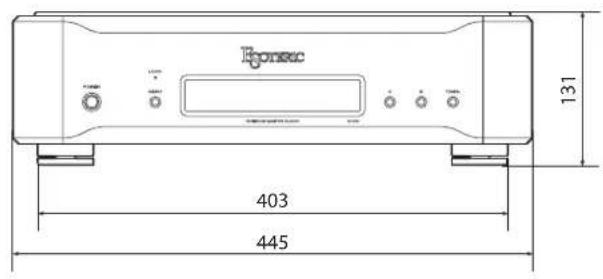

Dimensions (L x H x P)	445 mm x 131 mm x 403 mm
Poids	Environ 23 kg (estimation d'après description 'très lourd')
Alimentation	CA 220-240 V, 50/60 Hz (Europe) / CA 110-120 V, 60 Hz (USA/Canada)
Consommation électrique	75 W en chauffe, 30 W en régime stabilisé
Température de fonctionnement	+5 °C à +35 °C
Préchauffage	Oui, réglable (ON/OFF), environ 10 minutes de stabilisation
Voyant LOCK	Indique verrouillage : vert (mode Adaptive Zero Ground), bleu (mode normal)
Affichage	Écran OLED, réglable en luminosité et durée (ON/LONG/SHORT)
Entretien	Nettoyage avec chiffon sec et doux, débrancher avant nettoyage
Sécurité	Ne pas ouvrir le boîtier, utiliser uniquement cordon d'alimentation Esoteric, respecter les distances de ventilation (20 cm)
Accessoires fournis	Cordon d'alimentation, patins en feutre (3), mode d'emploi, carte de garantie
Réparabilité	Aucune pièce réparable par l'utilisateur, contacter le revendeur

FOIRE AUX QUESTIONS - G01X Esoteric

Comment mettre en service l'horloge G01X ?

Appuyez sur la touche POWER pour allumer l'unité. Le préchauffage de l'oscillateur au rubidium prend environ 10 minutes. Une fois le voyant LOCK allumé fixement, l'horloge est stabilisée.

Quelle fréquence de sortie choisir pour un lecteur CD ?

Réglez le mode de fréquence (FREQ) sur 44 (44,1 kHz) via le menu. Utilisez les touches A/B pour sélectionner 44,1 kHz, 88,2 kHz ou 176,4 kHz selon les besoins du lecteur.

Comment synchroniser le G01X sur un récepteur GPS ?

Branchez la sortie 1 pps du GPS sur l'entrée EXT IN. Dans le menu, réglez Rb> sur +1pps. La synchronisation prend environ 10 minutes et le voyant LOCK clignote pendant ce temps.

Que faire si la sortie d'horloge ne synchronise pas un appareil connecté ?

Vérifiez que la fréquence sélectionnée est compatible avec l'appareil connecté. Consultez le mode d'emploi de cet appareil pour connaître les fréquences d'horloge acceptées. Assurez-vous également que les câbles BNC sont correctement branchés.

Comment activer ou désactiver la sortie 10 MHz ?

Appuyez sur la touche 10MHz pour activer/désactiver la sortie. Utilisez le menu pour sélectionner quels connecteurs 10MHz OUT (1 à 4) sont actifs (paramètres 10M_1 à 10M_4).

Comment régler la luminosité de l'écran ?

Dans le menu, réglez DISP sur ON pour que l'écran reste allumé, puis utilisez DIMMER pour ajuster la luminosité (0 = éteint, 3 = maximum).

Faut-il laisser le préchauffage activé en permanence ?

Il est recommandé de régler PrHEAT sur ON pour maintenir l'oscillateur au rubidium en température, ce qui améliore la stabilité à long terme. En veille, la consommation reste élevée (environ 30 W).

Comment restaurer les réglages d'usine ?

Éteignez l'unité avec la touche POWER, attendez 30 secondes. Maintenez la touche MENU enfoncée tout en rallumant avec POWER. Relâchez MENU une fois l'écran allumé. Tous les paramètres reviennent aux valeurs par défaut.

Que signifie le message d'erreur 'NO 10M-IN!' ?

Ce message apparaît lorsque l'horloge de référence est réglée sur +10MHz mais qu'aucun signal valide n'est présent sur l'entrée EXT IN. Vérifiez le câblage et la source externe. Si aucune source externe n'est utilisée, réglez Rb> sur INT.

Comment entretenir l'horloge G01X ?

Débranchez le cordon d'alimentation avant nettoyage. Utilisez un chiffon sec et doux. Pour les taches tenaces, humidifiez légèrement le chiffon et essorez-le bien. N'utilisez jamais de produits chimiques, diluants ou lingettes imbibées.

MODE D'EMPLOI G01X Esoteric

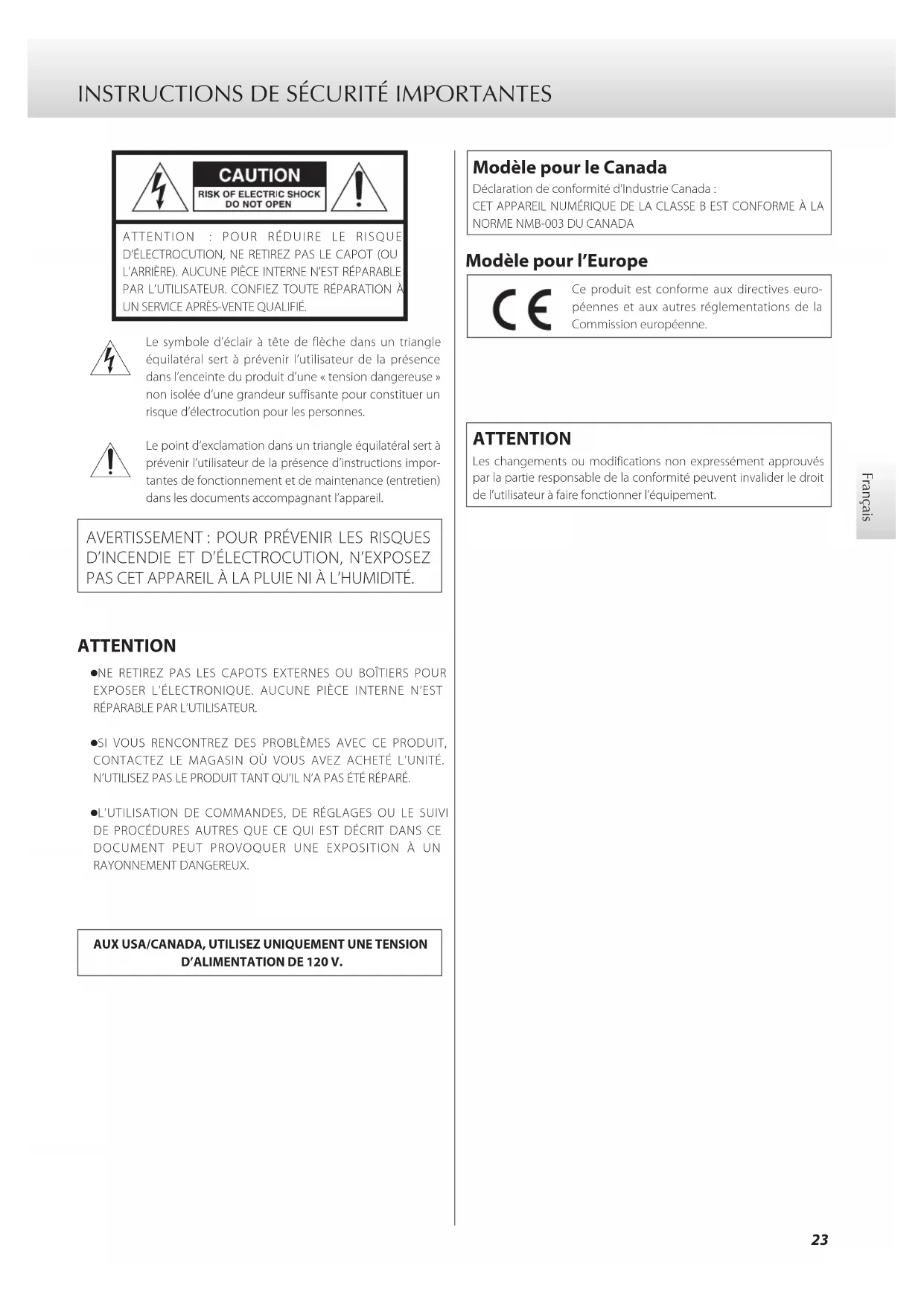

Le symbole d'éclair à tête de flèche dans un triangle équilatéral sert à prévenir l'utilisateur de la présence dans l'enceinte du produit d'une « tension dangereuse » non isolée d'une grandeur suffisante pour constituer un risque d'électrocution pour les personnes.

Le point d'exclamation dans un triangle équilatéral sert à prévenir l'utilisateur de la présence d'instructions importantes de fonctionnement et de maintenance (entretien) dans les documents accompagnant l'appareil.

AVERTISSEMENT : POUR PRÉVENIR LES RISQUES D'INCENDIE ET D'ÉLECTROCUTION, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE NI À L'HUMIDITÉ.

Attention

• NE RETIREZ PAS LES CAPOTS EXTERNES OU BOÎTIERS POUR EXPOSER L'ÉLECTRONIQUE. AUCUNE PIÈCE INTERNE N'EST RÉPARABLE PAR L'UTILISATEUR.
• SI VOUS RENCONTREZ DES PROBLÈMES AVEC CE PRODUIT, CONTACTEZ LE MAGASIN OÙ VOUS AVEZ ACHETÉ L'UNITÉ. N'UTILISEZ PAS LE PRODUIT TANT QU'IL N'A PAS ÉTÉ RÉPARÉ.
• L'UTILISATION DE COMMANDES, DE RÉGLAGES OU LE SUIVI DE PROCÉDURES AUTRES QUE CE QUI EST DÉCRIT DANS CE DOCUMENT PEUT PROVOQUER UNE EXPOSITION À UN RAYONNEMENT DANGEREUX.

AUX USA/CANADA, UTILISEZ UNIQUEMENT UNE TENSION D'ALIMENTATION DE 120 V.

Modèle pour le canada

Déclaration de conformité d'Industrie Canada : CET APPAREIL NUMÉRIQUE DE LA CLASSE B EST CONFORME À LA NORME NMB-003 DU CANADA

Modèle pour l'europe

Ce produit est conforme aux directives européennes et aux autres réglementations de la Commission européenne.

Attention

Les changements ou modifications non expressément approuvés par la partie responsable de la conformité peuvent invalider le droit de l'utilisateur à faire fonctionner l'équipement.

1) Lisez ces instructions. 2) Conservez ces instructions. 3) Tenez compte de tous les avertissements. 4) Suivez toutes les instructions. 5) N'utilisez pas cet appareil avec de l'eau à proximité. 6) Ne nettoyez l'appareil qu'avec un chiffon sec. 7) Ne bloquez aucune ouverture de ventilation. Installez-le conformément aux instructions du fabricant.

8) N'installez pas l'appareil près de sources de chaleur telles que des radiateurs, bouches de chauffage, poêles ou autres appareils (y compris des amplificateurs) dégageant de la chaleur.

9) Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre. Une fiche polarisée a deux broches, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième broche pour la mise à la terre. La broche plus large ou la troisième broche servent à votre sécurité. Si la fiche fournie n'entre pas dans votre prise, consultez un électricien pour le remplacement de la prise obsolète.

10) Évitez de marcher sur le cordon d'alimentation et de le pincer, en particulier au niveau des fiches, des prises secteur, et du point de sortie de l'appareil.

11) N'utilisez que des fixations/accessoires spécifiés par le fabricant.

12) Utilisez-le uniquement avec des chariots, socles, trépieds, supports ou tables spécifiés par le fabricant ou vendus avec l'appareil. Si un chariot est utilisé, faites attention à ne pas être blessé par un renversement lors du déplacement de l'ensemble chariot/appareil.

13) Débranchez cet appareil en cas d'orage ou de non utilisation prolongée.

14) Confiez toute réparation à des techniciens de maintenance qualifiés. Une réparation est nécessaire si l'appareil a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement, ou s'il est tombé.

• L'appareil tire un courant nominal de veille de la prise secteur quand son interrupteur POWER ou STANDBY/ON n'est pas en position ON.
• La fiche secteur est utilisée comme dispositif de déconnexion et doit donc toujours rester disponible.
• Des précautions doivent être prises en cas d'utilisation d'écouteurs ou d'un casque avec le produit car une pression sonore excessive (volume trop fort) dans les écouteurs ou dans le casque peut causer une perte auditive.

Avertissement

Les produits ayant une construction de Classe I sont équipés d'un cordon d'alimentation avec une fiche de terre. Le cordon d'un tel produit doit être branché dans une prise secteur avec terre de sécurité.

Attention

• N'exposez pas cet appareil aux gouttes ni aux éclaboussures.
• Ne placez pas d'objet rempli de liquide sur l'appareil, comme par exemple un vase.
• N'installez pas cet appareil dans un espace confiné comme une bibliothèque ou un meuble similaire.
• L'appareil doit être placé suffisamment près de la prise de courant pour que vous puissiez à tout moment attraper facilement la fiche du cordon d'alimentation.
• Si le produit utilise des piles/batteries (y compris un pack de batteries ou des piles installées), elles ne doivent pas être exposées au soleil, au feu ou à une chaleur excessive.
• PRÉCAUTION pour les produits qui utilisent des batteries remplaçables au lithium : remplacer une batterie par un modèle incorrect entraîne un risque d'explosion. Remplacez-les uniquement par un type identique ou équivalent.

Mise au rebut des équipements électriques et électroniques et des piles et/ou accumulateurs

a) Tout équipement électrique/électronique et pile/accumulateur hors d'usage doit être traité séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales. b) En vous débarrassant correctement des équipements électriques/électroniques et piles/accumulateurs hors d'usage, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement. c) Le traitement incorrect des équipements électriques/électroniques et piles/accumulateurs hors d'usage peut avoir des effets graves sur l'environnement et la santé humaine en raison de la présence de substances dangereuses dans les équipements. d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représente une poubelle à roulettes barrée d'une croix, indique que les équipements électriques/électroniques et piles/accumulateurs doivent être collectés et traités séparément des déchets ménagers. Si une pile ou un accumulateur contient plus que les valeurs de plomb (Pb), mercure (Hg) et/ou cadmium (Cd) spécifiées dans la directive sur les piles et accumulateurs (2006/66/CE), alors les symboles chimiques de ces éléments seront indiqués sous le symbole DEEE.

Pb, Hg, Cd

e) Des systèmes de retour et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des vieux équipements électriques/électroniques et piles/accumulateurs hors d'usage, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous avez acquis l'équipement.

Sommaire

Nous vous remercions d'avoir choisi ce produit Esoteric.

Lisez attentivement ce mode d'emploi pour tirer les meilleures performances de ce produit. Après l'avoir lu, gardez-le en lieu sûr avec la carte de garantie pour vous y référer ultérieurement.

Instructions de sécurité importantes....23

Avant l'utilisation 26

À propos des vis de verrouillage de transport.....27

Faire les branchements....28

Nomenclature et fonctions des parties....30

Nomenclature et fonctions des parties (écran) 31

Oscillateur au rubidium....31

Fonctionnement de base 32

Réglage de fréquence de sortie d'horloge....33

Mode de réglage 36

Messages....39

Entretien 39

Guide de dépannage....40

Restauration des réglages d'usine....40

Caractéristiques techniques....41

Schémas avec cotes 42

Les autres noms de société et de produit présents dans ce document sont des marques commerciales ou déposées de leurs détenteurs respectifs.

Contenu de l'emballage

Vérifiez que vous disposez bien de tous les accessoires représentés ci-dessous. Veuillez contacter le magasin dans lequel vous avez acheté cette unité si l'un de ces accessoires manque ou a été endommagé durant le transport.

Cordon d'alimentation × 1

Patins en feutre × 3

Mode d'emploi (ce document) × 1

Carte de garantie × 1

Note sur les pieds de découplage

Des pieds à pointeau métallique de haute précision sont solidement fixés à la plaque inférieure de cette unité.

Châssis Pied à pointeau (métal)

Plateau de pied (métal) Vis de fixation du plateau de pied

Leur plateau de protection n'est pas fixé de façon rigide, mais quand l'unité est posée à sa place, elle est soutenue par ces pieds à pointeau, qui dispersent efficacement les vibrations.

- Fixez les patins de feutre fournis sous les pieds de protection pour éviter de rayer la surface sur laquelle est placée l'unité.

Précautions d'emploi

• L'unité est très lourde, aussi faites attention de ne pas vous blesser durant l'installation.
• N'installez pas cette unité dans un lieu qui pourrait chauffer. Cela comprend les endroits exposés directement au soleil ou près d'un radiateur, d'un chauffage, d'une cuisinière ou d'autres appareils chauffants. En outre, ne la placez pas au-dessus d'un amplificateur ou autre équipement dégageant de la chaleur. Cela pourrait causer une décoloration, une déformation ou un mauvais fonctionnement.
• Quand vous installez cette unité, laissez un peu d'espace (au moins 20 cm) entre elle et les murs et d'autres appareils afin de permettre une bonne dissipation thermique.

Si vous la placez dans un rack, prenez les précautions nécessaires pour éviter la surchauffe en laissant au moins 5 cm d'espace au-dessus de l'unité et au moins 10 cm derrière. Ne pas laisser ces espaces peut faire monter la température au risque d'entraîner un incendie.

• Placez l'unité sur une surface stable près du système audio que vous allez utiliser avec elle.
• Ne déplacez pas l'unité durant l'utilisation.
• En raison du poids de l'unité, prenez garde à ne pas vous blesser quand vous la déplacez. Faites-vous aider si nécessaire.
• La tension d'alimentation de l'unité doit correspondre à la tension imprimée sur son panneau arrière. Si vous avez des doutes à ce sujet, consultez un électricien.
• N'ouvrez pas le boîtier de l'unité car cela peut endommager les circuits ou causer un choc électrique. Si un objet étranger pénètre dans l'unité, consultez votre revendeur.
• Ne placez rien sur le dessus de l'unité, pas même des CD, CD-R, disques vinyle ou cassettes. Cela pourrait entraîner des dommages.
• Quand vous débranchez le cordon d'alimentation de la prise secteur, tirez toujours sur sa fiche, jamais sur le cordon lui-même.

L'unité rubidium est montée de façon souple dans cet appareil car cela contribue à améliorer la qualité sonore.

Pour cette raison, avant l'expédition depuis l'usine, des vis de verrouillage de transport ont été fixées au travers du plancher du G-01X afin de protéger l'unité rubidium des vibrations durant le transport.

- Après le retrait des vis de verrouillage de transport, conservez-les en lieu sûr car vous devrez les remettre avant de transporter l'unité dans le futur.

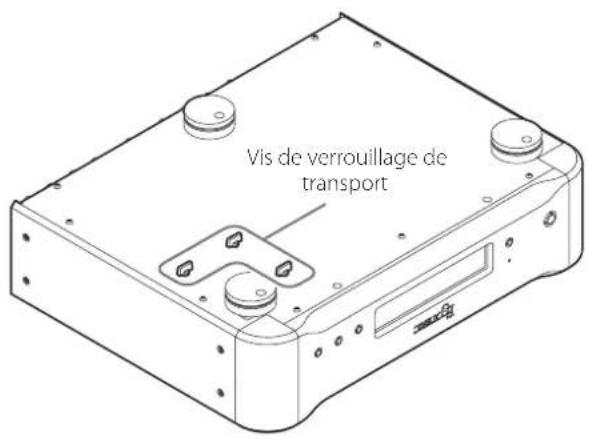

Vis de verrouillage de transport

Avant d'installer l'unité

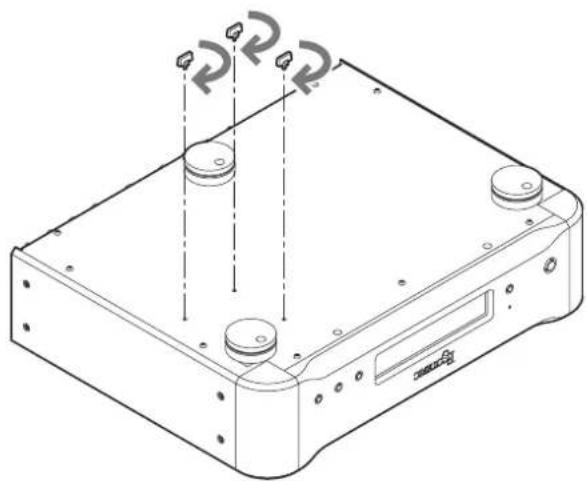

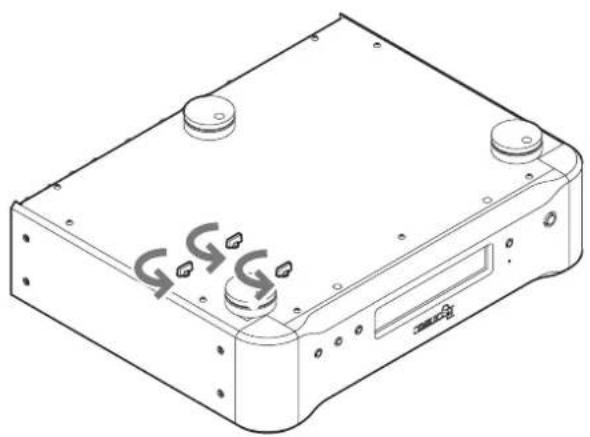

Avant d'installer l'unité, retirez les trois vis de verrouillage de transport.

- Après le retrait des vis de verrouillage de transport, conservez-les en lieu sûr car vous devrez les remettre avant de transporter l'unité dans le futur.

Avant de transporter l'unité

Avant de transporter à nouveau l'unité, refixez les trois vis de verrouillage de transport que vous avez retirées pour installer l'unité.

Précautions lors des branchements

Après avoir terminé tous les autres branchements, insérez la fiche du cordon d'alimentation dans une prise secteur. Lisez les modes d'emploi de tous les appareils qui seront connectés et suivez leurs instructions. Pour des branchements autres que ceux d'horloge de synchro, référez-vous aux modes d'emploi des autres appareils. Si vous utilisez des éléments séparés, comme une platine de transport de CD et un convertisseur N/A, envoyez le signal d'horloge de cette unité à chaque élément.

Générateur de signal de référence externe, récepteur GPS, etc.

Sortie de fréq. d'oscillation de réf. (10MHz/1pps)

Câble coaxial BNC

Branchez les connecteurs 10MHz OUT ou CLOCK OUT.

Câble coaxial BNC

Câble coaxial BNC

Câble coaxial BNC

Câble coaxial BNC

Fil de masse

Entrée d'horloge Entrée d'horloge

secteur fourni

Cordon d'alimentation

Cordon d'alimentation Prise secteur

Platine Super Audio CD, etc.

Convertisseur N/A, etc.

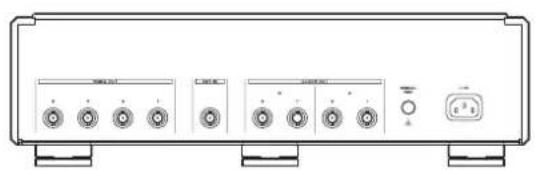

Ils produisent les signaux d'horloge à 10 MHz (onde sinusoidale, niveau de sortie 0,5 Vrms, impédance de sortie 50 Ω).

Reliez ces connecteurs 10MHz OUT aux connecteurs d'entrée d'horloge de lecteurs de CD, convertisseurs N/A et autres appareils numériques compatibles avec une entrée 10 MHz.

- Pour les régler, utilisez la touche 10MHz et les réglages de sortie des connecteurs 10MHz OUT 1–4 (pages 32 et 38).

B connecteur d'entrée de fréquence de référence (EXT IN)

Pour la synchronisation sur le signal d'un générateur de référence externe (à sortie 10 MHz) ou d'un récepteur GPS (sortie 1 pps/10 MHz), branchez le connecteur de sortie de l'appareil en question à ce connecteur EXT IN et changez le réglage d'horloge de référence (page 38).

- Si le niveau de sortie de l'oscillateur externe est hors de la plage d'entrée acceptée par cette unité, ce signal ne peut pas être utilisé. Référez-vous au mode d'emploi de l'oscillateur pour des informations sur le niveau de sortie et la précision de l'oscillateur.

Ils produisent les signaux d'horloge (onde carrée, niveau TTL, impédance de sortie 75 Ω).

Reliez ces connecteurs CLOCK OUT aux connecteurs d'entrée d'horloge de lecteurs de CD, convertisseurs N/A et autres appareils numériques.

• Utilisez les touches A et B de la face avant pour changer leurs fréquences (page 33).
• Utilisez le réglage du mode de fréquence (FREQ) pour établir la fréquence d'horloge de référence (page 37).

D Borne de masse SIGNAL GND

Raccorder cette borne à la borne de mise à la masse d'un appareil numérique connecté, amplificateur ou autre, peut améliorer la qualité audio.

- Ce n'est pas un branchement de terre de sécurité électrique.

E Prise d'entrée d'alimentation (\~IN)

Branchez le cordon d'alimentation fourni à cette prise. Après avoir terminé tous les autres branchements, insérez la fiche du cordon d'alimentation dans une prise secteur.

N'utilisez qu'un authentique cordon d'alimentation Esoteric. L'utilisation d'autres cordons d'alimentation peut entraîner un incendie ou un choc électrique.

Débranchez le cordon de la prise secteur en cas de non-utilisation prolongée de l'unité.

Utilisez un câble coaxial BNC du commerce d'une impédance de 50 Ω ou 75 Ω pour chaque connecteur.

Chez Esoteric, nous utilisons des câbles Esoteric MEXCEL sans contrainte comme référence.

Pour des informations détaillées, visitez le site web suivant. http://www.esoteric.jp/products/esoteric/accessory/indexe.html

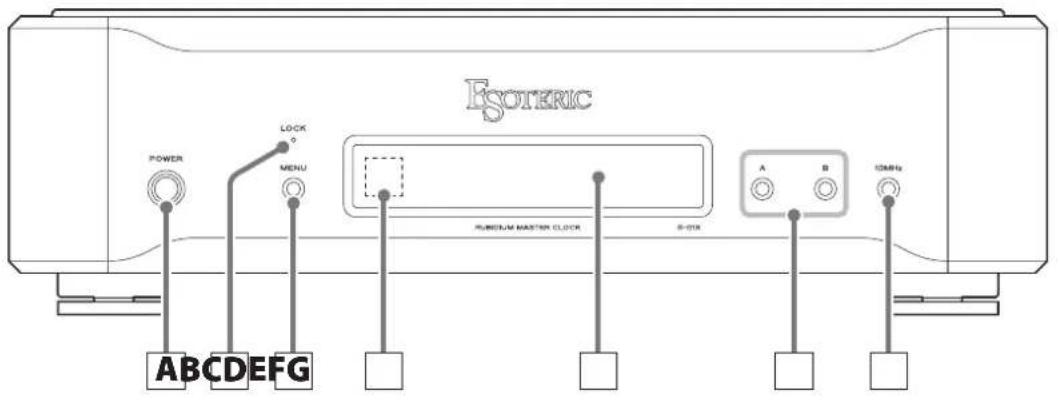

ESOTERIC POWER LOCK MENU PUMINUM MASTER CLOCK B-013K A B 12MHz ABCDEFG

Appuyez sur cette touche pour allumer et éteindre l'unité.

Quand l'unité est sous tension, le voyant d'alimentation (pour-tour de cette touche) est allumé en bleu.

- À la mise sous tension, la procédure commence par le préchauffage de l'unité rubidium pour l'amener à sa température de fonctionnement. Il faut dix minutes pour que la fréquence de l'oscillateur se stabilise.

Si vous n'envisagez pas d'utiliser l'appareil avant un certain temps, coupez son préchauffage (réglage PrHEAT) et appuyez sur la touche POWER pour l'éteindre.

Indique le statut d'horloge.

Il clignote pendant le verrouillage ou le préchauffage, ou en cas d'erreur. Il reste fixement allumé une fois le verrouillage effectué.

La couleur du voyant change selon le mode de fonctionnement (MODE).

Il s'allume en vert en mode Adaptive Zero Ground (A. GND) et en bleu en mode normal (NORM).

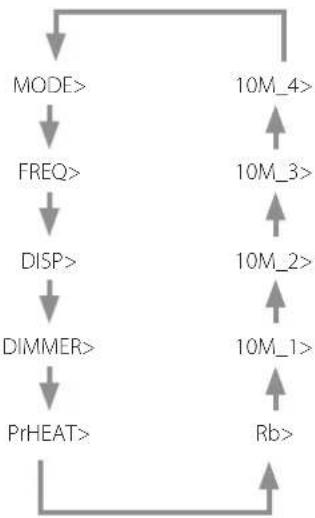

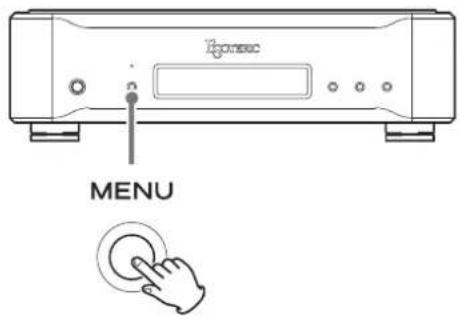

Appuyez sur cette touche pour passer en mode de réglage (page 36).

En mode de réglage, cette touche fait changer de paramètre de réglage.

Reçoit les signaux de la télécommande. Quand vous utilisez la télécommande, pointez son extrémité vers ce panneau de réception.

- Cette unité ne comprend pas de télécommande.

- L'atténuation de cette unité peut être réglée au moyen d'une télécommande fournie avec d'autres produits Esoteric (page 37).

Écran

Affiche la fréquence de l'horloge produite (affichage normal), les écrans de réglage et les messages d'erreur.

- En affichage normal, si une quelconque sortie est en service, le nom et la fréquence de la dernière sortie réglée sont affichés.

- Normalement, « A », « B » ou « 10MHz » s'affiche.

« NO OUTPUT » s'affiche si aucune de ces fréquences n'est produite.

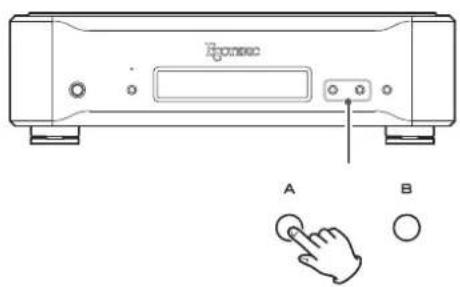

Utilisez-les pour régler la fréquence de l'horloge produite par les connecteurs CLOCK OUT (page 33).

En mode de réglage, elles sélectionnent un paramètre de réglage (page 36).

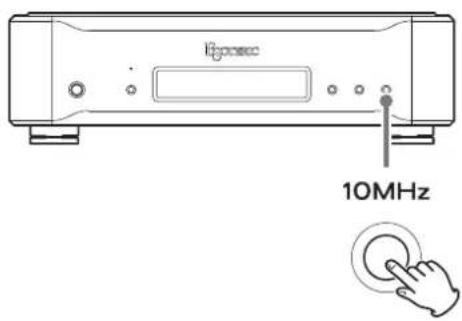

Appuyez sur cette touche pour activer et désactiver la sortie par connecteur 10MHz OUT (page 32).

En mode de réglage, appuyez sur cette touche pour quitter ce mode.

- Utilisez le menu pour déterminer quels connecteurs 10MHz OUT (1–4) utiliser (page 38).

a Rubidium A 44.1 B 22.5M 10M 1 34 A 44.1k d

Indique l'horloge de référence choisie (page 38).

« Rubidium » s'affiche pour Rb>INT

« +EXT1pps » s'affiche pour Rb>+1pps

« +EXT10M » s'affiche pour Rb>+10MHz

Mode de fréquence

Indique les fréquences des sorties A et B (page 33).

Sorties 10MHZ

Indique les connecteurs dont la sortie est activée (page 38).

Affiche les réglages de sortie, les paramètres, messages et autres informations.

Oscillateur au rubidium

Cette unité utilise un oscillateur au rubidium pour générer son horloge maître de référence.

Comme les oscillateurs au rubidium ont une précision et une stabilité extrêmement élevées, ils servent dans les satellites GPS et applications similaires. Dans ce générateur d'horloge maître, nous avons incorporé une unité rubidium car elle offre aussi une stabilité à court terme, une haute qualité de forme d'onde ainsi qu'une capacité à être utilisée durant de nombreuses années sans calibrage. Ces caractéristiques, entre autres, font qu'elle excelle pour répondre aux exigences d'un générateur d'horloge maître dans un système audio haut de gamme.

À sa sortie d'usine, cette unité est réglée en mode Rubidium et utilise l'unité rubidium intégrée pour générer l'horloge de référence.

Avec une précision de fréquence de ±0,05 ppb (en sortie d'usine) et une stabilité de fréquence avec variation de moins de ±0,1 ppb à des températures allant de -20°C à +65°C, cette unité rubidium peut fournir une horloge audio extrêmement stable.

Ce générateur d'horloge maître peut aussi être connecté à un récepteur GPS pour un fonctionnement couplé au GPS.

En faisant entrer un signal GPS 1 pps par le connecteur d'entrée pour fréquence de référence (EXT IN) et en activant le mode 1 pps, l'unité rubidium intégrée peut être asservie au GPS.

Dans la plupart des cas avec la sortie d'un récepteur GPS, le degré de stabilité à court terme dépend du récepteur GPS. Toutefois, comme le degré de stabilité à long terme dépend du satellite GPS, ce mode permet à ce générateur d'horloge maître de se synchroniser avec la précision offerte par la stabilité à long terme du satellite GPS (environ 0,001 ppb) tout en utilisant la haute qualité de l'unité rubidium.

Pour que l'unité rubidium se synchronise sur un signal d'entrée 1 pps, le signal doit avoir une précision et une stabilité équivalentes à celles du GPS.

Si vous utilisez un récepteur GPS qui n'a pas de sortie 1 pps, ce générateur d'horloge maître peut lui-même générer un signal 1 pps à partir du signal de sortie +10MHz du récepteur GPS. Pour cela, utilisez le mode 10 MHz afin que l'unité rubidium fonctionne en synchronisation avec le GPS.

1. Appuyez sur la touche POWER pour allumer l'unité.

POWER

Le voyant d'alimentation s'allume en bleu.

- À la mise sous tension, la procédure commence par le préchauffage de l'unité rubidium pour l'amener à sa température de fonctionnement. Il faut dix minutes pour que la fréquence de l'oscillateur se stabilise.

Si vous n'envisagez pas d'utiliser l'appareil avant un certain temps, coupez son préchauffage (réglage PrHEAT) et appuyez sur la touche POWER pour l'éteindre.

2 Faites les réglages de sortie d'horloge.

Si vous utilisez les connecteurs CLOCK OUT

Réglez la fréquence de l'horloge de référence sur 44,1 ou 48 kHz.

Appuyez sur la touche MENU pour ouvrir le menu FREQ et utilisez les touches A et B pour régler le mode de fréquence (pages 36–37).

MENU

44 (44,1 KHz)

Sert à la lecture de CD, Super Audio CD et autres sources à 44,1 kHz.

48 (48 KHz)

Sert à la lecture de DVD, DAT et autres sources à 48 kHz. (Certains DVD et DAT sont enregistrés à 44,1 kHz. Dans ce cas, utilisez le réglage 44,1 kHz).

• Si vous n'utilisez que l'horloge universelle (100 kHz ou 10 MHz), les deux réglages conviennent.
• N'utilisez 44EXP ou 48EXP que pour les fréquences non couvertes par les modes 44 et 48 (page 37).

2) Utilisez les touches A et B pour régler les fréquences envoyées aux appareils connectés (page 33).

Appuyez sur la touche 10MHZ pour activer ou désactiver la sortie.

Utilisez le menu pour déterminer quels connecteurs 10MHz OUT (1–4) utiliser (page 38).

- Si vous ne faites rien durant au moins cinq secondes, le mode de réglage est abandonné et l'affichage normal revient (si DISP est réglé sur SHORT, cela se fait après seulement trois secondes).

10MHz

Sur les appareils connectés, activez la synchronisation par horloge (ou réglez-les en mode esclave).

Lisez le mode d'emploi de chaque appareil pour des instructions sur la façon de régler correctement leur statut de synchronisation par horloge.

Si vous branchez cette unité à des appareils d'autres marques, veillez à bien lire les modes d'emploi de ces appareils pour confirmer les fréquences d'horloge qu'ils peuvent recevoir.

Certains appareils nécessitent un réglage de fréquence d'horloge égal à la fréquence d'échantillonnage du signal audio.

Certaines connexions AES doubles peuvent nécessiter que la fréquence d'horloge soit la moitié de la fréquence d'échantillonnage du signal audio.

• De par la nature de l'oscillateur au rubidium, une activité continue stabilise la précision de fonctionnement, nous vous recommandons donc de régler le préchauffage (PrHEAT) sur ON (page 38).
• Les réglages sont conservés même après extinction.
• Une fois les réglages faits, ils entrent en vigueur à la prochaine mise sous tension.

Réglez le mode de fréquence en fonction du type de disque lu ou de l'appareil utilisé (page 37).

Vous pouvez régler la fréquence de l'horloge sortant par les connecteurs CLOCK OUT.

• Cette unité a 2 paires (A et B) de sorties d'horloge qui peuvent être encore séparées en 4 sorties individuelles (A1, A2, B1 et B2). Vous pouvez régler la fréquence d'horloge indépendamment pour chacune de ces sorties.
• Par défaut, les sorties A et B sont réglées pour être utilisées par paires.

Réglage des sorties a et b par paires (réglat par défaut)

Quand vous changez le réglage A, la fréquence de sortie est simultanément réglée pour les sorties A1 et A2. Suivez la même procédure pour B.

Quand « A » ou « B » apparaît, appuyer sur la touche A ou B change la fréquence de sortie de cette paire. Appuyez plusieurs fois pour passer les options en revue.

• Maintenez la touche A ou B pressée au moins deux secondes pour régler respectivement A2 ou B2 (voir « Réglage d'A2 ou B2 » plus loin dans cette page).
• Si vous ne faites rien durant au moins cinq secondes, le mode de réglage est abandonné et l'affichage normal revient (si DISP est réglé sur SHORT, cela se fait après seulement trois secondes).

Réglage d'a1, A2, B1 ou B2

Maintenez la touche A pressée au moins deux secondes jusqu'à ce que «A2» apparaisse. Puis appuyez sur la touche A pour changer le réglage de A2. Vous pouvez régler des fréquences d'horloge différentes pour A1 et A2. Suivez la même procédure pour B.

Réglage d'A1 ou B1

Si A2 est réglée sur une autre valeur que celle d'A1, quand « A1> » apparaît, appuyez sur la touche A pour ne changer la fréquence de sortie que pour A1. Suivez la même procédure pour B.

Réglage d'A2 ou B2

Maintenez la touche A ou B pressée au moins deux secondes pour régler A2 ou B2.

Quand « A2 » apparaît, appuyez sur la touche A pour ne changer la fréquence de sortie que pour A2. Suivez la même procédure pour B.

• Pour régler A1 après avoir réglé A2, appuyez à nouveau sur la touche A après être revenu à l'affichage normal.
• Si vous réglez A2 sur la même valeur que A1, « A » réapparaît, et vous pouvez régler simultanément la fréquence utilisée par les deux sorties de la paire A. Suivez la même procédure pour B (voir « Réglage des sorties A et B par paires (réglage par défaut) »).

Options de réglage de fréquence

Les options de réglage de fréquence dépendent du réglage du mode de fréquence (FREQ) (page 37).

Quand le mode de fréquence (FREQ) est réglé sur 44 :

Aucun signal d'horloge n'est produit.

Une horloge de fréquence 44,1 kHz est produite.

Une horloge de fréquence 2 × 44,1 kHz (88,2 kHz) est produite.

Une horloge de fréquence 4 × 44,1 kHz (176,4 kHz) est produite.

Une horloge de fréquence 512 × 44,1 kHz (22,5792 MHz) est produite.

Une horloge à 100 kHz est produite.

Une horloge à 10 MHz est produite.

La sortie d'horloge A2 correspond à la sortie d'horloge A1 et changera parallèlement au réglage A1.

Cela n'apparaît que pour le réglage d'horloge A2.

Ce réglage pour B fonctionne de la même façon que le réglage « A2 = A1 ».

Quand le mode de fréquence (FREQ) est réglé sur 48 :

Aucun signal d'horloge n'est produit.

Une horloge de fréquence 48 kHz est produite.

Une horloge de fréquence 2 × 48 kHz (96 kHz) est produite.

Une horloge de fréquence 4 × 48 kHz (192 kHz) est produite.

Une horloge de fréquence 512 × 48 kHz (24,576 MHz) est produite.

Une horloge à 100 kHz est produite.

Une horloge à 10 MHz est produite.

La sortie d'horloge A2 correspond à la sortie d'horloge A1 et changera parallèlement au réglage A1.

Cela n'apparaît que pour le réglage d'horloge A2.

Ce réglage pour B fonctionne de la même façon que le réglage « A2 = A1 ».

Quand le mode de fréquence (FREQ) est réglé sur 44EXP :

Aucun signal d'horloge n'est produit.

Une horloge de fréquence 44,1 kHz est produite.

Une horloge de fréquence 2 × 44,1 kHz (88,2 kHz) est produite.

Une horloge de fréquence 4 × 44,1 kHz (176,4 kHz) est produite.

Une horloge de fréquence 8 × 44,1 kHz (352,8 kHz) est produite.

Une horloge de fréquence 16 × 44,1 kHz (705,6 kHz) est produite.

Une horloge de fréquence 32 × 44,1 kHz (1,4112 MHz) est produite.

2.8MHZ

Une horloge de fréquence 64 × 44,1 kHz (2,8224 MHz) est produite.

5.6MHZ

Une horloge de fréquence 128 × 44,1 kHz (5,6448 MHz) est produite.

Une horloge de fréquence 256 × 44,1 kHz (11,2896 MHz) est produite.

Une horloge de fréquence 512 × 44,1 kHz (22,5792 MHz) est produite.

Une horloge à 100 kHz est produite.

Une horloge à 10 MHz est produite.

La sortie d'horloge A2 correspond à la sortie d'horloge A1 et changera parallèlement au réglage A1. Cela n'apparaît que pour le réglage d'horloge A2.

Ce réglage pour B fonctionne de la même façon que le réglage « A2 = A1 ».

Quand le mode de fréquence (FREQ) est réglé sur 48EXP :

Aucun signal d'horloge n'est produit.

Une horloge de fréquence 48 kHz est produite.

Une horloge de fréquence 2 × 48 kHz (96 kHz) est produite.

Une horloge de fréquence 4 × 48 kHz (192 kHz) est produite.

Une horloge de fréquence 8 × 48 kHz (384 kHz) est produite.

768KHZ

Une horloge de fréquence 16 × 48 kHz (768 kHz) est produite.

Une horloge de fréquence 32 × 48 kHz (1,536 MHz) est produite.

Une horloge de fréquence 64 × 48 kHz (3,072 MHz) est produite.

6.1MHZ

Une horloge de fréquence 128 × 48 kHz (6,144 MHz) est produite.

12.2MHZ

Une horloge de fréquence 256 × 48 kHz (12,288 MHz) est produite.

Une horloge de fréquence 512 × 48 kHz (24,576 MHz) est produite.

Une horloge à 100 kHz est produite.

Une horloge à 10 MHz est produite.

La sortie d'horloge A2 correspond à la sortie d'horloge A1 et changera parallèlement au réglage A1. Cela n'apparaît que pour le réglage d'horloge A2.

Ce réglage pour B fonctionne de la même façon que le réglage « B2 = B1 ».

1 Appuyez sur la touche MENU.

I2pomsec MENU

Appuyez à nouveau sur la touche MENU pour passer en revue les paramètres de réglage.

- Le paramètre DIMMER n'apparaît que si DISP est réglé sur ON.

2 Utilisation des touches a et b pour changer les réglages.

Pour des explications sur chaque réglage, voir les pages 37–38.

3 Appuyez sur la touche 10MHZ pour revenir à l'affichage normal.

Higosec 10MHz

- Si vous ne faites rien durant au moins dix secondes, le mode de réglage est abandonné et l'affichage normal revient.

- Quand DISP est réglé sur SHORT, il suffit de trois secondes sans utiliser l'unité pour quitter le mode de réglage et retrouver l'affichage normal (page 37).

- Les réglages sont conservés même après extinction.

Réglage du mode de fonctionnement

MODE>***

Sert à choisir le mode de fonctionnement des connecteurs CLOCK OUT.

L'ampli est utilisé pour amener le connecteur négatif à 0 V.

Produit un signal d'horloge à sortie normale.

Réglage du mode de fréquence

FREQ>***

Réglez la fréquence de l'horloge de référence sur 44,1 ou 48 kHz. Utilisez un mode EXP pour étendre l'éventail d'options de fréquence de sortie pouvant être utilisées.

Réglez la fréquence de référence en fonction de la source de lecture.

Sert à la lecture de CD, Super Audio CD et autres sources à 44,1 kHz.

Sert à la lecture de DVD, DAT et autres sources à 48 kHz. (Certains DVD et DAT sont enregistrés à 44,1 kHz. Dans ce cas, utilisez le réglage 44,1 kHz).

- Des fréquences de 100 kHz et 10 MHz peuvent être produites, indépendamment du réglage sélectionné.

Règle la fréquence de référence sur 44,1 kHz.

La fréquence peut être réglée sur 44,1, 88,2, 100 ou 176,4 kHz ou 10 ou 22,5792 MHz.

Règle la fréquence de référence sur 48 kHz.

La fréquence peut être réglée sur 48, 96, 100 ou 192 kHz ou 10 ou 24,576 MHz.

44EXP

Règle la fréquence de référence sur 44,1 kHz.

La fréquence peut être réglée sur 44,1, 88,2, 176,4, 352,8 ou 705,6 kHz ou 1,4112, 2,8224, 5,6448, 11,2896 ou 22,5792 MHz.

48EXP

Règle la fréquence de référence sur 48 kHz.

La fréquence peut être réglée sur 48, 96, 100, 192, 384 ou 768 kHz ou 1,536, 3,072, 6,144, 10, 12,288 ou 24,576 MHz.

Réglage de la durée d'éclairage de l'écran

DISP>***

Vous pouvez régler le temps durant lequel la fréquence d'horloge reste affichée à l'écran sur ON, LONG ou SHORT.

Nous vous recommandons le réglage LONG ou SHORT car des irrégularités de luminosité de l'écran peuvent se produire si la même information reste affichée de façon prolongée.

Dans ce mode, l'écran reste toujours allumé.

Réglez la luminosité de l'écran avec le réglage d'atténuateur (Dimmer).

L'affichage normal s'éteint automatiquement après environ 20 secondes sans qu'aucune opération ne soit menée.

L'affichage normal s'éteint automatiquement après environ trois secondes sans qu'aucune opération ne soit menée.

Réglage d'atténuateur

DIMMER>***

Quand la durée d’éclairage de l’écran (DISP) est réglée sur ON, vous pouvez ajuster la luminosité de l’écran et des voyants de cette unité.

Vous pouvez aussi changer ce réglage au moyen de la touche DIMMER d'une télécommande fournie avec un autre produit Esoteric tel que le P-02X, K-01X ou K-03X.

• Avec un réglage « DIMMER > 0 », l'écran ne s'allumera pas.
• Quand il est éteint, appuyer sur une touche le fait s'allumer durant quelques secondes.
• Avec une valeur autre que « DIMMER>3 », les messages d'erreur et les paramètres du menu de réglage sont affichés avec une luminosité normale (« DIMMER>2 »).

Réglage de préchauffage

Sert à activer/désactiver le préchauffage lorsque l'unité est éteinte.

La touche POWER met l'oscillateur au rubidium en/hors service en même temps que l'unité.

Active l'alimentation de l'oscillateur au rubidium quel que soit le réglage de la touche POWER. Cela raccourcit le temps nécessaire à l'oscillateur pour se stabiliser après la mise en service de l'unité.

• De par la nature de l'oscillateur au rubidium, une mise en service continue stabilise la précision de fonctionnement, nous vous recommandons donc de régler ce paramètre sur ON.
• Lorsque l'unité est éteinte, l'horloge n'est pas produite même si l'oscillateur au rubidium fonctionne.
• Si l'oscillateur au rubidium est toujours en service, l'unité consomme beaucoup plus d'énergie lorsqu'elle est éteinte.

Réglage d'horloge de référence

Rb>***

L'unité rubidium intégrée sert d'horloge de référence.

Utilisez ce mode quand un signal GPS 1 pps est reçu par le connecteur d'entrée de fréquence de référence (EXT IN) pour un fonctionnement avec l'unité rubidium intégrée synchronisée sur le GPS.

• La synchronisation de l'unité rubidium sur un signal 1 pps prend environ dix minutes. Pendant la synchronisation, le voyant LOCK clignote et « 1ppsLCKING » s'affiche.

Utilisez ce mode quand la sortie 10 MHz d'un récepteur GPS est reçue par le connecteur d'entrée de fréquence de référence (EXT IN) (à utiliser si le récepteur GPS n'a pas de sortie 1 pps). Cette unité générera en interne un signal 1 pps et fonctionnera avec l'unité rubidium intégrée synchronisée sur le GPS.

- En mode +1pps ou +10MHz, comme la synchronisation avec l'oscillateur au rubidium intégré prend un temps très long, nous recommandons vivement d'activer le préchauffage en réglant PrHEAT sur ON.

Réglage de sortie par le connecteur 10MHZ OUT 1

10M_1>***

Sert à configurer la sortie par le connecteur 10MHz OUT 1.

Cela l'active.

Cela la désactive.

Réglage de sortie par le connecteur 10MHZ OUT 2

10M_2>***

Sert à configurer la sortie par le connecteur 10MHz OUT 2.

Cela l'active.

Cela la désactive.

Réglage de sortie par le connecteur 10MHZ OUT 3

10M_3>***

Sert à configurer la sortie par le connecteur 10MHz OUT 3.

Cela l'active.

Cela la désactive.

Réglage de sortie par le connecteur 10MHZ OUT 4

10M_4>***

Sert à configurer la sortie par le connecteur 10MHz OUT 4.

Cela l'active.

Cela la désactive.

Messages

L'horloge de référence 10 MHz de l'oscillateur au rubidium intégré est en cours de verrouillage par le circuit PLL (boucle à verrouillage de phase ou boucle à phase asservie) interne.

Quand le verrouillage est terminé, ce message disparaît.

• D'ordinaire, il ne faut que quelques secondes pour que le verrouillage se fasse (temps de verrouillage de PLL), mais il peut falloir jusqu'à une minute en fonction de la température de fonctionnement et d'autres facteurs.
• Si le verrouillage ne peut pas s'effectuer parce que les conditions d'entrée ne sont pas satisfaites avec un réglage +10MHz, le message continue d'être affiché.

Vérifiez l'horloge de référence reçue.

RB LOCKING

La sortie de l'unité rubidium est en cours de stabilisation (lors du préchauffage ou d'un changement d'horloge de référence).

Ce message apparaît parfois quand l'horloge de référence est réglée sur +10MHz ou +1pps.

Il s'affiche lors de la synchronisation avec un signal 1 pps obtenu suite à la conversion par cette unité d'une horloge 10 MHz externe (+10MHz) ou avec une horloge 1 pps reçue (+1pps).

●Parfois la synchronisation prend longtemps. - Si la précision du signal entrant ne répond pas aux exigences de cette unité, la synchronisation ne se fera pas même après dix minutes et « 1ppsLCKING » continuera de s'afficher. Vérifiez la précision du signal entrant. S'il ne répond pas aux exigences de cette unité, réglez l'horloge de référence sur INT.

NO 10M-IN!

Ce message apparaît quand l'horloge de référence est réglée sur +10MHz alors que le connecteur d'entrée de fréquence de référence (EXT IN) ne reçoit pas de signal d'horloge de référence 10 MHz.

Vérifiez les caractéristiques de l'horloge de référence reçue.

Si vous n'utilisez pas de source d'horloge externe, choisissez le réglage INT (page 38).

Ce message apparaît quand l'horloge de référence est réglée sur +1pps alors que le connecteur d'entrée de fréquence de référence (EXT IN) ne reçoit pas de signal d'horloge de référence 1 pps.

Vérifiez les caractéristiques de l'horloge de référence reçue.

Si vous n'utilisez pas de source d'horloge externe, choisissez le réglage INT (page 38).

Entretien

Utilisez un chiffon sec et doux pour nettoyer la surface de l'unité. Pour les taches tenaces, utilisez un chiffon humide soigneusement essoré afin d'éliminer l'excès d'humidité.

Pât sécurité, débranchez le cordon d'alimentation de la prise secteur avant tout nettoyage.

- Ne vaporisez jamais du liquide directement sur cette unité.

• N'utilisez pas de lingettes de nettoyage imbibées de produits chimiques, de diluant ou de substances similaires car cela pourrait endommager la surface de l'unité.
• Évitez un contact prolongé de l'unité avec des matériaux caoutchouteux ou plastiques car ceux-ci peuvent endommager le boîtier.

Guide de dépannage

Si vous rencontrez un problème avec cette unité, veuillez prendre un moment pour lire les informations suivantes avant de solliciter une réparation.

Si ce produit ne fonctionne toujours pas correctement, contactez le revendeur chez qui vous l'avez acheté.

L'unité ne s'allume pas.

Vérifiez que le cordon d'alimentation est branché à une prise secteur fonctionnelle. Vérifiez que le cordon d'alimentation est bien branché à cette unité.

La sortie d'horloge ne synchronise pas un autre appareil.

Confirmez que l'horloge produite est bien prise en charge par l'appareil connecté à cette unité (sélectionnez une fréquence d'horloge que l'appareil connecté peut utiliser). L'entrée et la synchronisation des signaux d'horloge peuvent varier en fonction de l'appareil. Référez-vous au mode d'emploi de chaque appareil pour savoir comment le brancher et le régler.

La fréquence désirée ne peut pas être sélectionnée en appuyant sur les touches a et b.

Réglez la fréquence de référence en commençant par le réglage du mode de fréquence (FREQ), puis utilisez les touches A et B (page 37).

Restauration des réglages d'usine

Les réglages sont conservés même après déconnexion du cordon d'alimentation.

Suivez ces procédures pour restaurer toutes les valeurs d'usine par défaut des paramètres et effacer la mémoire de l'unité.

Éteignez l'unité.

Si l'unité est allumée, appuyez sur la touche POWER pour l'éteindre et attendez plus de 30 secondes.

- Relâchez la touche MENU une fois l'unité sous tension et son écran allumé.

Sorties d'horloge

Connecteurs CLOCK OUT

Réglage 44.1 kHz....44,1, 88,2, 176,4, 352,8, 705,6 kHz 1,4112, 2,8224, 5,6448, 11,2896, 22,5792 MHz

Réglage 48 kHz....48, 96, 192, 384, 768 kHz 1,536, 3,072, 6,144, 12,288, 24,576 MHz

Les deux réglages.... 100 kHz, 10 MHz

Connecteurs BNC 4

Niveau de sortie.... Onde rectangulaire : niveau TTL/75 Ω

Connecteurs 10 MHz OUT....10 MHz

Connecteurs BNC 4

Niveau de sortie : Onde sinusoidale, 0,5 ±0,1 Vrms/50 Ω

Entrée d'horloge maître (EXT IN)

Fréquence d'entrée

Mode +1pps..... Signal 1 pps (précision du GPS ou supérieure)

Mode +10MHz....10 MHz (précision du GPS ou supérieure)

Connecteur BNC 1

Niveaux d'entrée

10 MHz..... Onde sinusoidale : 0,5–1,0 Vrms/50 Ω

Onde rectangulaire : niveau TTL/10 kΩ

Signal 1 pps.... Pulsation positive : niveau TTL/10 kΩ

Oscillateur au rubidium

Temps de stabilisation de l'horloge.... Environ 10 minutes (jusqu'à stabilisation de l'oscillateur après mise sous tension)

Stabilité de fréquence.... Écart de ±0,1 ppb (-20 °C à +65 °C)

Précision de la fréquence..... Écart de ±0,05 ppb (en sortie d'usine) (ppb = 10)

Générales

Alimentation électrique

Modèle Europe/Hong Kong/Corée..... CA 220-240 V, 50/60 Hz

Modèle USA/Canada/Taiwan.... CA 110-120 V, 60 Hz

Consommation électrique....75 W (pendant la chauffe) 30 W (une fois stable)

Température de fonctionnement....+5 °C à +35 °C

Accessoires fournis

Cordon d'alimentation × 1

Patins en feutre × 3

Mode d'emploi (ce document) × 1

Carte de garantie × 1

- Conception et caractéristiques techniques sont sujettes à modifications sans préavis.

- Le poids et les dimensions sont des valeurs approchées.

- Les illustrations de ce mode d'emploi peuvent légèrement différer des modèles de production.

Honec 403 445 131

281 359

Les dimensions sont en millimètres (mm)

RISK OF ELECTRIC SHOCK DO NOT OPEN
