Caractéristiques techniques	Hotte de cuisine THERMADOR CHMHP36TW, 36 pouces, extraction à haute performance
Type de montage	Montage sous meuble
Débit d'air	Jusqu'à 600 CFM
Niveaux de vitesse	3 niveaux de vitesse
Éclairage	Éclairage LED intégré
Filtre	Filtres à graisse en aluminium, lavables au lave-vaisselle
Utilisation	Conçue pour éliminer les odeurs et la vapeur lors de la cuisson
Maintenance	Filtres à nettoyer régulièrement, entretien facile
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité
Informations générales	Design moderne, finition en acier inoxydable, garantie constructeur

FOIRE AUX QUESTIONS - CHMHP36TW THERMADOR

Comment nettoyer les filtres de la hotte THERMADOR CHMHP36TW ?

Pour nettoyer les filtres, retirez-les délicatement de la hotte et plongez-les dans de l'eau chaude savonneuse pendant environ 15-20 minutes. Ensuite, rincez-les à l'eau claire et laissez-les sécher complètement avant de les remettre en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord que la hotte est correctement branchée et que le circuit électrique fonctionne. Assurez-vous également que le fusible n'est pas grillé. Si le problème persiste, contactez un technicien qualifié.

Comment régler la puissance de la hotte THERMADOR CHMHP36TW ?

La hotte dispose de plusieurs niveaux de puissance. Pour régler la puissance, utilisez le panneau de commande situé sur le devant de la hotte. Appuyez sur le bouton correspondant au niveau souhaité.

Est-ce que la hotte THERMADOR CHMHP36TW nécessite un entretien régulier ?

Oui, il est recommandé de nettoyer les filtres tous les 1-2 mois et de vérifier le bon fonctionnement de la hotte régulièrement pour assurer une performance optimale.

Comment installer la hotte THERMADOR CHMHP36TW ?

L'installation doit être effectuée par un professionnel. Consultez le manuel d'installation fourni avec la hotte pour les instructions détaillées concernant les dimensions et les connexions électriques.

La hotte fait-elle beaucoup de bruit ?

Un certain niveau de bruit est normal, surtout aux réglages de puissance élevés. Si le bruit est excessif, vérifiez si les filtres sont propres et que la hotte est correctement installée.

Comment savoir si les ampoules de la hotte doivent être remplacées ?

Si l'éclairage de la hotte est faible ou s'il ne fonctionne pas, il est temps de remplacer les ampoules. Veillez à utiliser des ampoules compatibles recommandées dans le manuel de l'utilisateur.

Y a-t-il une garantie pour la hotte THERMADOR CHMHP36TW ?

Oui, la hotte est généralement couverte par une garantie limitée. Veuillez consulter le manuel ou le site web de THERMADOR pour les détails spécifiques concernant la durée et les conditions de la garantie.

MODE D'EMPLOI CHMHP36TW THERMADOR

Table de matières (Français) 9

Instructions d'installation 10

Avant de commencer 10

Extension du couvre-conduit de 6 po pour hotte de cheminée murale .... 10

Rallonge télescopique pour hotte de cheminée mural... 11

Extension télescopique pour hotte murale .... 13

Soutien, accessoires, et pièces......page verso

Définitions de

SÉCURITÉ

AVERTISSEMENT

Ceci indique que le non respect de cet avertissement peut entraîner des blessures graves, voire la mort.

ATTENTION

Ceci indique que le non respect de cet avertissement peut entraîner des blessures légères ou modérées.

NOTICE : Ceci indique que la non-conformité à cet avis de sécurité peut entraîner des dégâts à l'appareil ou à la propriété.

Note : Ceci vous avertit que d'importantes informations et/ou conseils sont fournis.

Cet appareil électroménager de THERMADOR™

est fait par BSH Home Appliances LtD

Nous attendons de vos nouvelles!

Instructions d'installation

Avant de commencer

Avant de commencer lisez et conservez ces instructions.

ATTENTION

Avant de réparer ou de nettoyer l'appareil, débranchez l'alimentation au panneau de service et verrouillez l'interrupteur d'alimentation pour éviter que l'alimentation ne soit rétablie accidentellement.

Avertissement issu de la proposition 65:

Ce produit pourrait contenir un produit chimique reconnu par l'État de la Californie comme cancérigène ou ayant des effets nocifs sur la reproduction. Par conséquent, l'emballage de votre produit pourrait porter l'étiquette suivante, comme requis par la Californie :

AVERTISSEMENT ISSU DE LA PROPOSITION 65 DE L'ÉTAT DE LA CALIFORNIE :

⚠ AVERTISSEMENT

Cancér et dommages à la reproduction – www.P65Warnings.ca.gov.

IMPORTANTE : Fixez la hotte avec conduit au mur avant d'installer la rallonge de conduit. Consultez la Instructions d'installation pour la ventilation avant d'installer la rallonge.

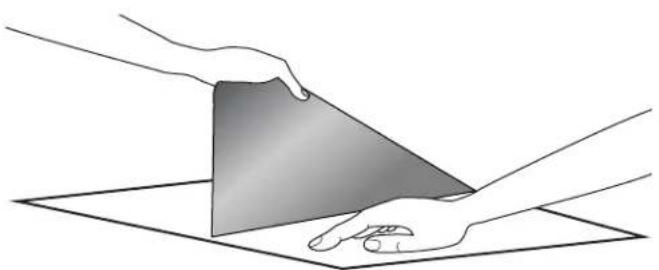

Enlevez le film protecteur

1. Retirez avec soin le film protecteur du couvercle du conduit et de la hotte avant le début de l'installation.
2. Maintenez le couvercle du conduit stable d'une main pendant que l'autre main enlève le film protecteur.

Extension du couvre-conduit de 6 po pour hotte de cheminée murale

Modèles de hotte compatibles

Les rallonges de conduit remplissent l'espace entre la hotte et les plafonds de 8 ou 9 pieds (2,4 ou 2,7 mètres).

Modèle 6" rallonge
HPCN36WS CHMHP366W
HPCN48WS CHMHP486W

Fixation de l'extension du couvre-conduit de 6 po pour hotte de cheminée murale Thermador Professional

1. Lors de l'installation d'une hotte avec conduit, il doit y avoir un espace minimal de 30 po (762 mm) entre la partie inférieure de la hotte et la surface de cuisson. Pour établir le lieu d'installation de la hotte avec une rallonge de conduit, vous devez calculer la hauteur de la rallonge (consultez la Instructions d'installation pour la ventilation).

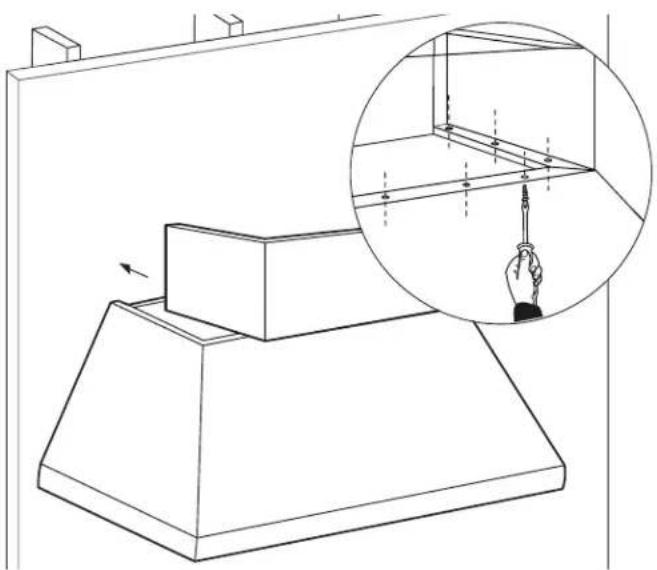

2. À partir de l'intérieur de la hotte, vissez dans le bas de la pièce de recouvrement les vis à tôle de 5/8 po (16 mm) fournies à travers les trous latéraux et avant, comme illustré sur la figure. (La quantité de vis fournies dépend des dimensions de la hotte.)

Rallonge télescopique pour hotte de cheminée mural

Les rallonges coulissantes sont conçues pour les plafonds de 10 pi (3 m).

Modèle Rallonge coulissante

HPCN36WS CHMHP36TW

HPCN36WS CHMHP36XTW

HPCN48WS CHMHP48TW

HPCN48WS CHMHP48XTW

Fixation de la rallonge télescopique pour hotte de cheminée mural Thermador Professional

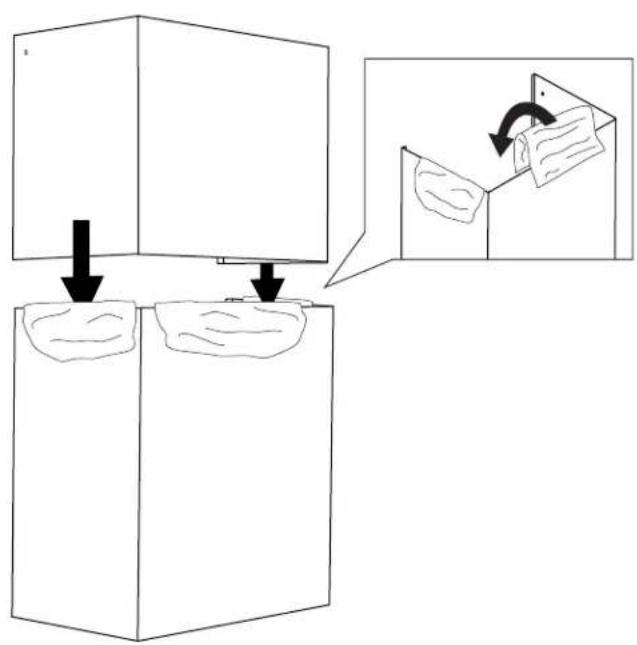

1. Pour éviter les éraflures, posez du papier sur les bords du conduit d'évacuation inférieur pour protéger la surface.

1. Assurez-vous de conserver un espace minimal de 30 po (762 mm) entre la partie inférieure de la hotte et la surface de cuisson (consultez instructions d'installation pour la ventilation).

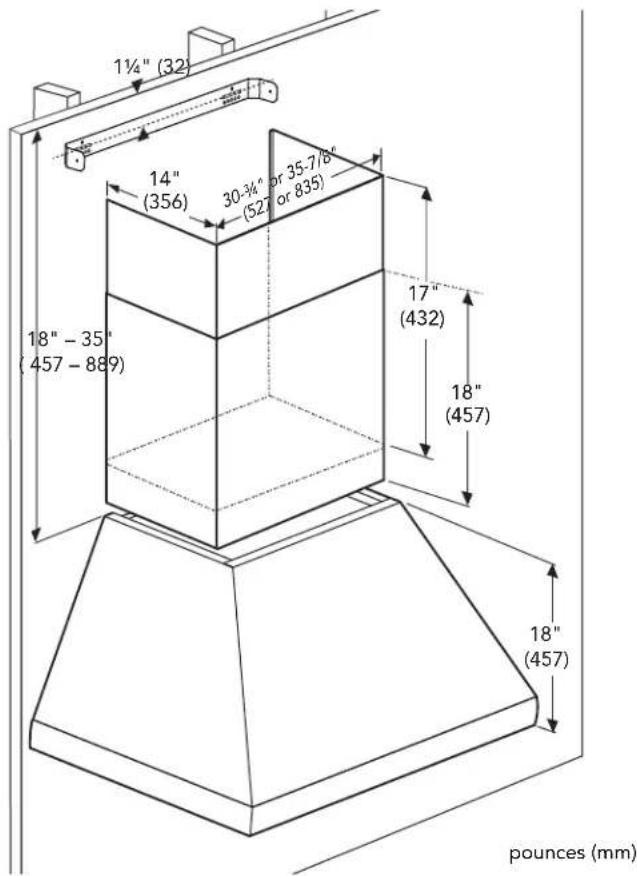

1¼" (32) 14" (356) 30-¾" or 35-7/8" (527 or 835) 18" - 35" (457 - 889) 17" (432) 18" (457) 18" (457) pounces (mm)

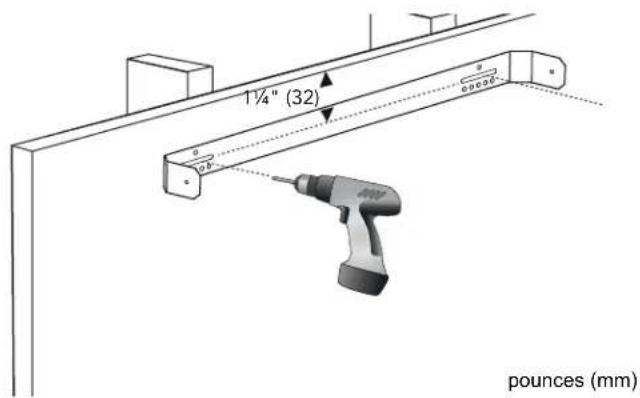

1. Repérez deux montants près du lieu d'installation. Le long des montants, mesurez 1-1/4" (32 mm) du plafond au milieu du support.
2. Fixez le support aux montants du mur avec deux vis de 1/2" (13 mm) fournies. Assurez-vous que le support est de niveau.

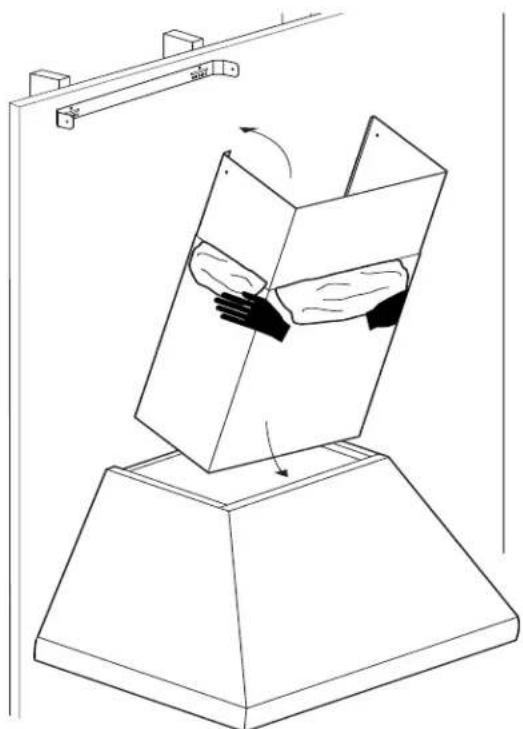

1. Insérez la pièce de recouvrement en angle puis faites-la pivoter vers le mur.

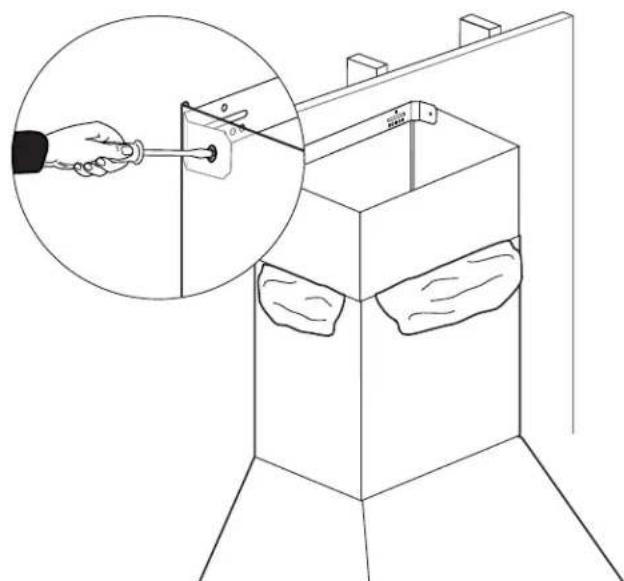

1. Tirez doucement la partie supérieure de la rallonge vers le haut. Vissez les côtés gauche et droit de la rallonge dans le support avec les vis en acier inoxydable fournies.

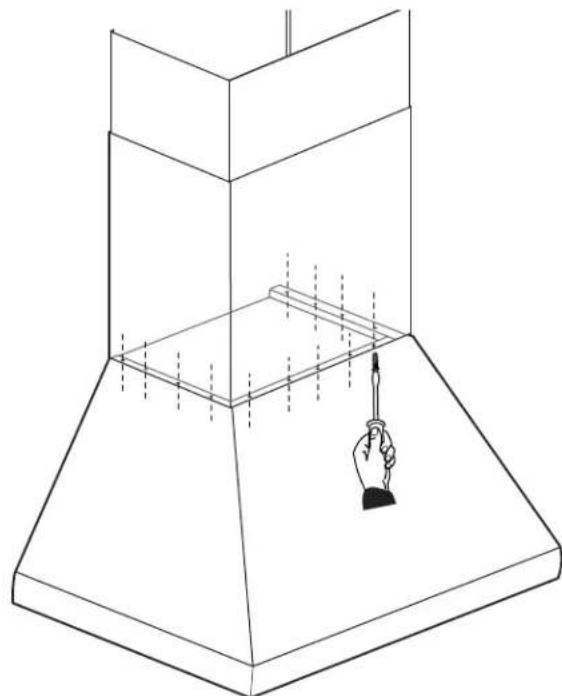

1. À partir de l'intérieur, vissez à travers les trous latéraux et avant les vis à tôle de 5/8 po (16 mm) fournies dans le bas de la rallonge. La quantité de vis fournies dépend des dimensions de la hotte.

Extension télescopique pour hotte murale

Les rallonges coulissantes sont conçues pour les plafonds de 12 pi. (3.6 m).

Modèle	8 - 9 pi. rallonge coulissante	10 - 12 pi. rallonge coulissante
PH30HWS DC3089W —
PH36HWS PH36GWS	DC3689W DC361012W
PH42GWS DC4289W —
PH48HWS PH48GWS	DC4889W DC481012W

Fixation de l'extension télescopique pour hotte murale Thermador Professional

1. Pour éviter les éraflures, posez du papier sur les bords du conduit d'évacuation inférieur pour protéger la surface.

1. Assurez-vous de conserver un espace minimal de 30 po (762 mm) entre la partie inférieure de la hotte et la surface de cuisson (consultez instructions d'installation pour la ventilation).

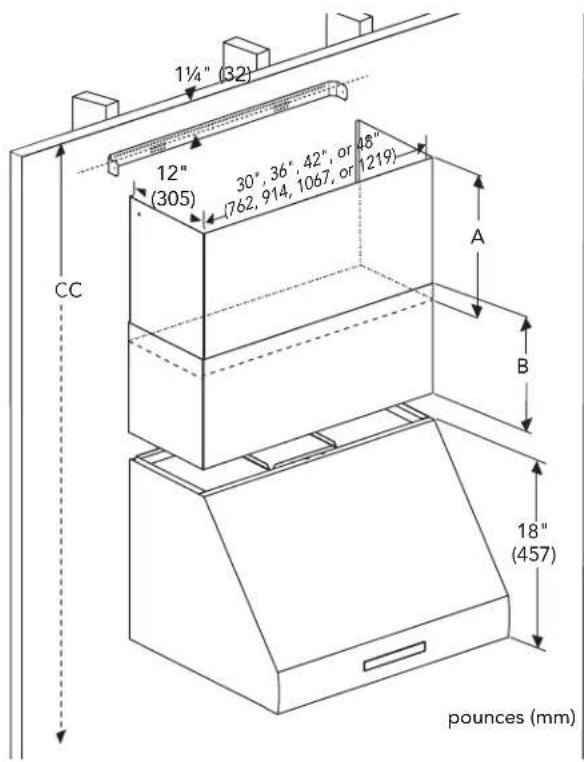

1¼" (32) 12" (305) 30", 36", 42", or (762, 914, 1067, or) 48" (1219) A B 18" (457) pounces (mm)

8 - 9 pi. hauteur d'installation

Modèle	Rallonge coulissante	A	B	C
PH30HWS DC3089W		14''(356)	11''(279)	8' - 9'1''(244 - 277 cm)
PH36HWS PH36GWS	DC3689W
PH42GWS DC4289W
PH48HWS PH48GWS	DC4889W

10 - 12 pi. hauteur d'installation

Modèle	Rallonge coulissante	A	B	C
PH36HWS	DC361012W	32''(813)	30''(762)	9'6 - 12'2''(290 - 371 cm)
PH36GWS
PH48HWS	DC481012W
PH48GWS

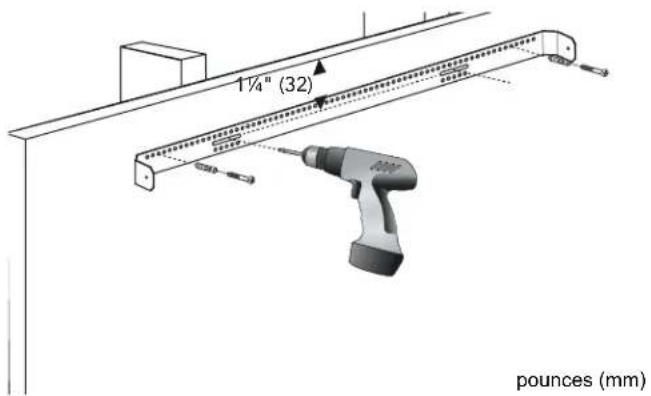

1. Repérez deux goujons au point de montage. Aux emplacements des montants du mur, mesurez 1-1/4" (32 mm) du plafond au milieu du support.
2. Aux extrémités du support, sélectionnez et marquez deux trous dans la rangée du haut. Percez 2 trous de montage de ∅ 6,3 mm (1/4"). Insérez deux ancrages muraux (fournis).

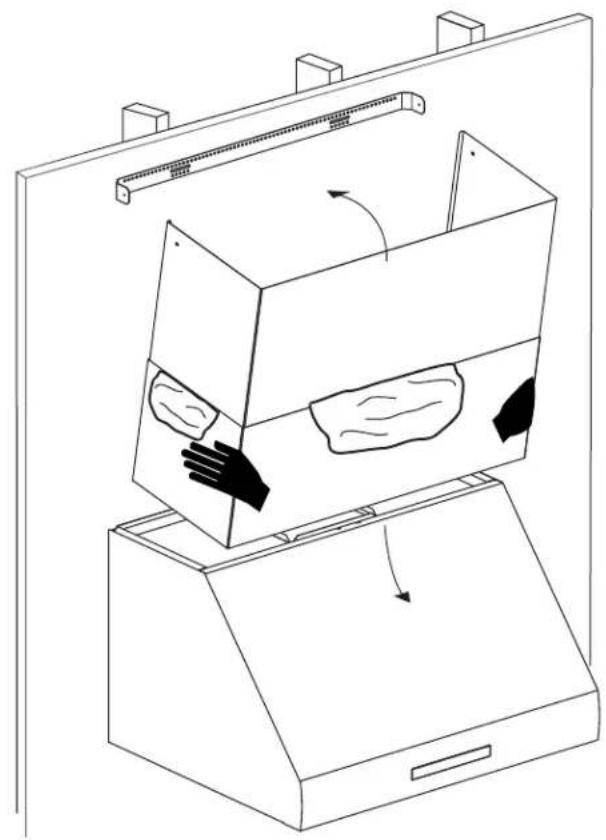

1. Montez le support aux montants muraux et aux emplacements des ancrages muraux à l'aide des vis 1/2" (13 mm) (fournies). Assurez-vous que le support est nivelé..

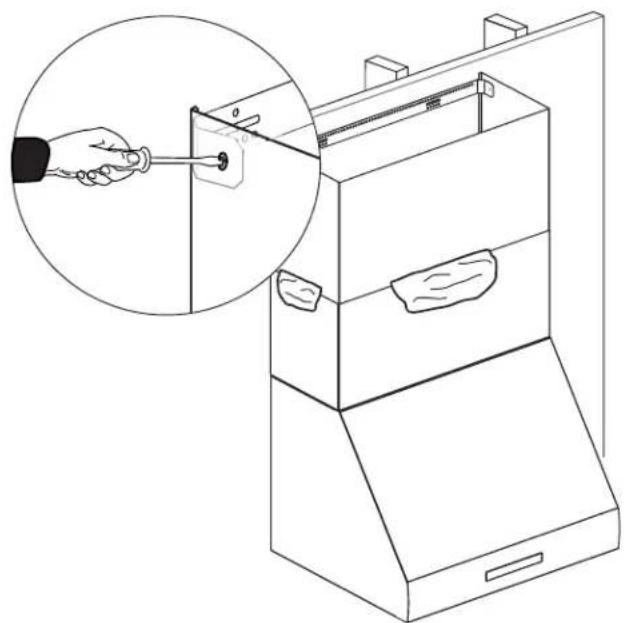

2. Tirez doucement la partie supérieure de la rallonge vers le haut. Vissez les côtés gauche et droit de la rallonge dans le support avec les vis en acier inoxydable fournies.

1. À partir de l'intérieur, vissez à travers les trous latéraux et avant les vis à tôle de 5/8 po (16 mm) fournies dans le bas de la rallonge. La quantité de vis fournies dépend des dimensions de la hotte.

Merci d'être un client Thermador!

Thermador s'engage à offrir tout le tout le support dont vous et votre appareil avez besoin afin que vous puissiez en profiter pleinement. N'hésitez pas à communiquer avec nous pour toute question. Nous serons heureux de vous aider avec des directives concernant le nettoyage et les soins, des conseils de cuisson, des accessoires, le dépannage et plus encore.

É.-U.:

1-800-735-4328

thermador.com/customer-care

Canada :

1-800-735-4328

Accessoires et pièces

Vous trouverez dans notre magasin d'accessoires en ligne des filtres, des produits nettoyants Thermador, des poêles teppanyaki, des plaques à frire, des pièces de rechange et plus encore.

É.-U.:

store.thermador.com/us

Canada :

Les filtres, pièces et accessoires peuvent être achetés auprès de nos distributeurs.

Marcone: 1-800-287-1627

Reliable Parts: 1-800-663-6060
