Instrucciones de instalación

Antes de comenzar

Antes de empezar, lea atentamente estas instrucciones.

PRECAUCIÓN

Antes de realizar la instalación, desconectar la alimentación eléctrica en el panel de servicio. Bloquear el panel de servicio para impedir que se conecte accidentalmente la alimentación eléctrica.

Advertencia en virtud de la Proposición 65:

Este producto puede contener un químico que el Estado de California reconoce como potencialmente cancerígeno o causante de daños reproductivos. Por tanto, su producto debe llevar en su embalaje la siguiente etiqueta de conformidad con la legislación de California:

ADVERTENCIA EN VIRTUD DE LA PROPOSICIÓN 65 DEL ESTADO DE CALIFORNIA:

ADVERTENCIA

Cáncer y daño reproductivo - www.P65Warnings.ca.gov

IMPORTANTE: Fije la campana a la pared antes de instalar el alargador de conducto. Vea la Instrucciones de instalación para la ventilación antes de instalar un alargador.

Remoción de la película protectora

1. Retirar cuidadosamente la película protectora de la cubierta del ducto y el ensamble de la campana antes de iniciar la instalación.
2. Utilizar una mano para mantener la cubierta del ducto estable mientras la otra mano quita la película protectora.

Extensión de la cubierta del ducto de 6" de la campana de pared de la chimenea

Modelos de campana compatibles

Los alargadores de conducto rellenan el espacio entre la campana y los techos de 8 o 9 pies (2,4 o 2,7 m).

Modelo 6'' alargador
HPCN36WS CHMHP366W
HPCN48WS CHMHP486W

Fijación de la extensión de la cubierta del ducto de 6" de la campana de pared de la chimenea de la serie Thermador Professional

1. Al instalar la campana con conducto, debe haber un espacio mínimo de 30 pulg. (762 mm) entre la parte inferior de la campana y la placa de cocción. Para establecer la posición de la campana con un alargador de conducto, se debe calcular la altura del alargador de conducto (vea la Instrucciones de instalación para la ventilación).

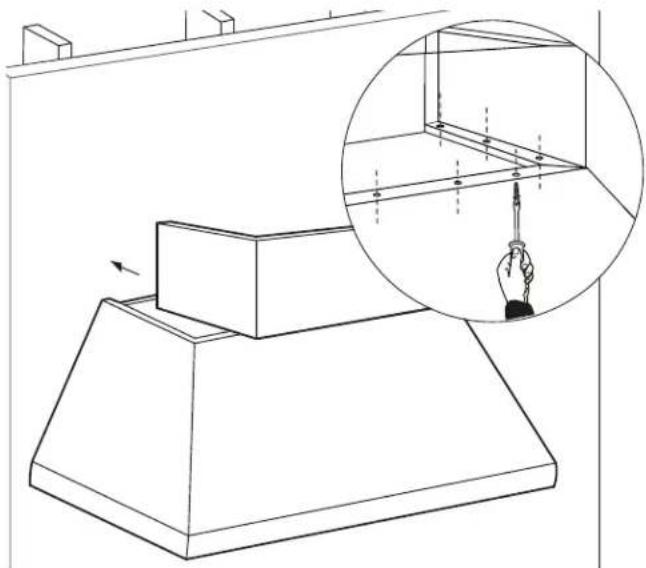

2. Atornille los tornillos para chapa de 5/8 pulg. (16 mm) proporcionados a través de los agujeros de cada lado y de la parte delantera del alargador, desde el interior de la campana. (La cantidad de tornillos depende del tamaño de la campana.)

Extensión telescópica de la campana de pared de la chimenea

Los alargadores telescópicos sirven para los techos de 10 pi (3 m).

Modelos de campana compatibles

Modelo Telescópicos alargador

HPCN36WS CHMHP36TW

HPCN36WS CHMHP36XTW

HPCN48WS CHMHP48TW

HPCN48WS CHMHP48XTW

Fijación de la extensión telescópica de la campana de pared de la chimenea de la serie Thermador Professional

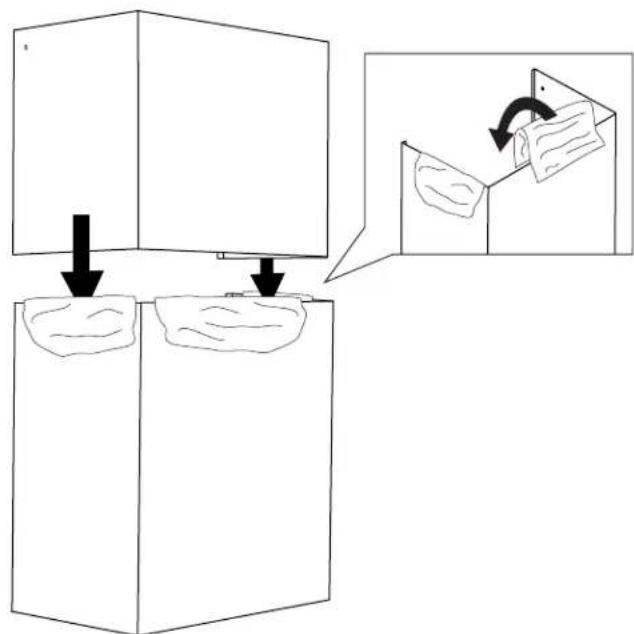

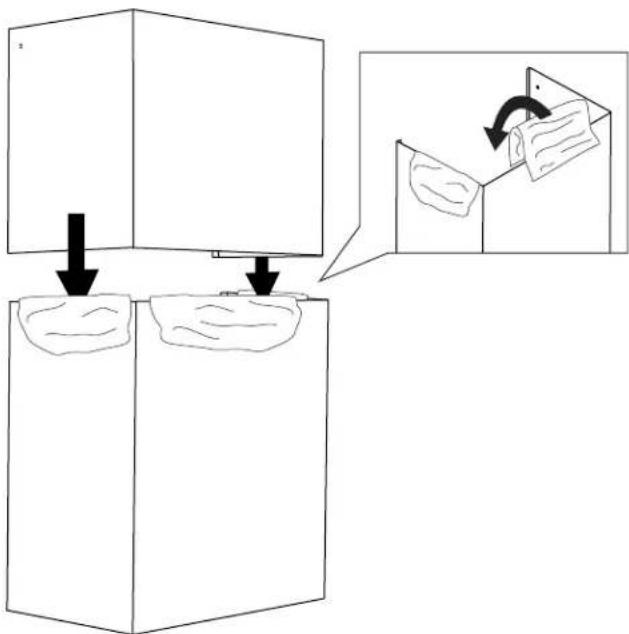

1. Para evitar rayones, colocar papel sobre los bordes del ducto inferior para chimenea para proteger la superficie.

1. Asegúrese de que haya un espacio mínimo de 30 pulg. (762 mm) entre la parte inferior de la campana y la placa de cocción (vea la Instrucciones de instalación para la ventilación).

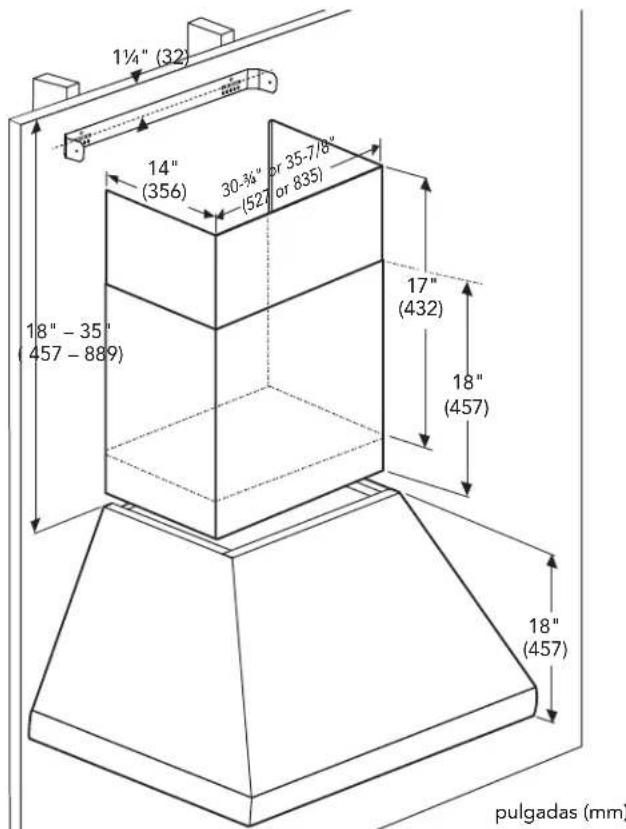

1¼" (32) 14" (356) 30-¾" or 35-7/8" (527 or 835) 18" - 35" (457 - 889) 17" (432) 18" (457) 18" (457) pulgadas (mm)

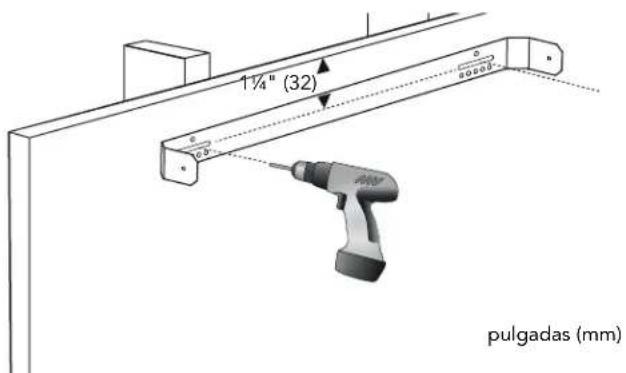

1. Localice dos travesaños en el lugar de instalación. En el lugar donde se encuentran los travesaños, medir 1-1/4" (32 mm) hacia abajo desde el techo hasta la mitad de la placa de fijación.
2. Instale el soporte donde están colocados los travesaños con los dos tornillos de 1/2 pulg. (13 mm) proporcionados. Asegúrese de que el nivel esté nivelado.

1¼" (32) pulgadas (mm)

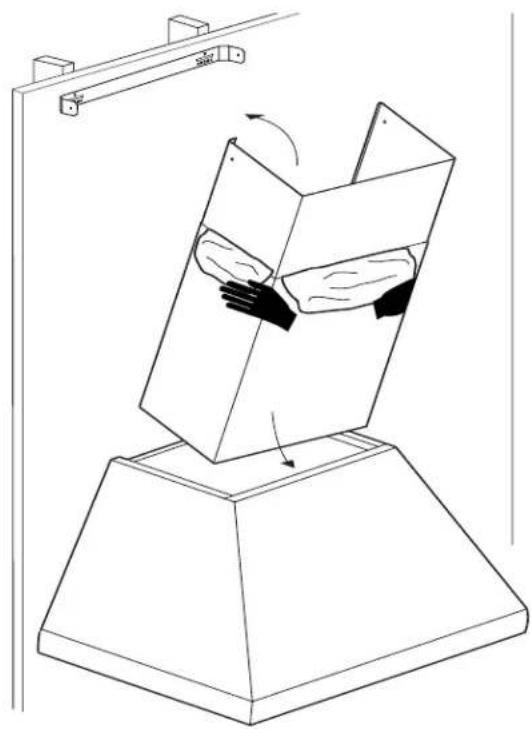

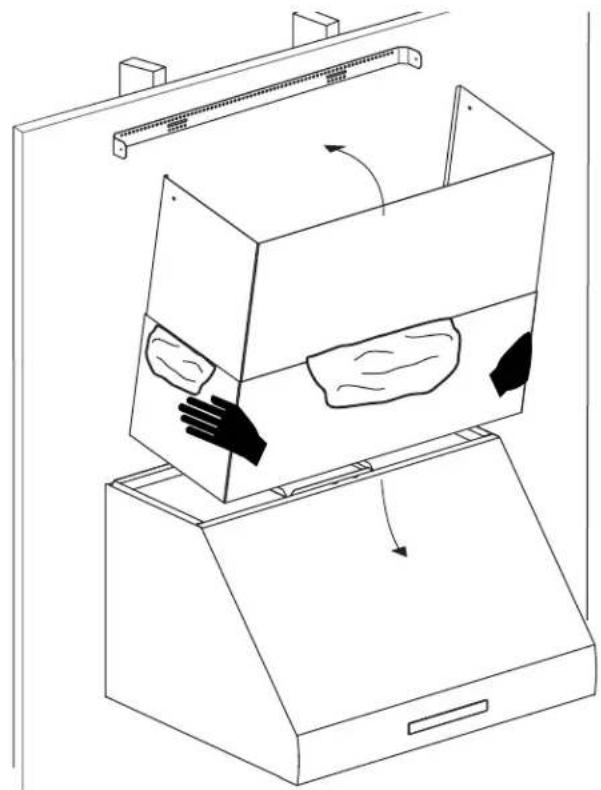

1. Inserte la cubierta completa de conducto en ángulo y gírelo hacia la pared.

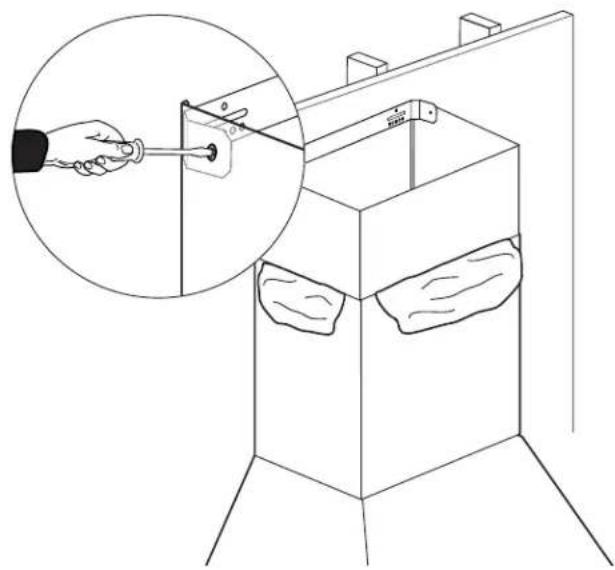

1. Empuje cuidadosamente la parte superior del alargador hacia arriba. Atornille los lados izquierdo y derecho del alargador al soporte de montaje con los tornillos para acero inoxidable proporcionados.

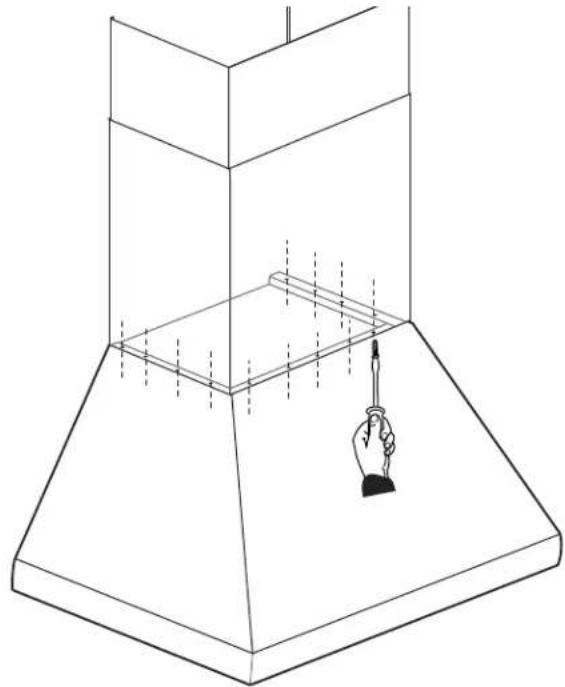

1. A partir del interior de la campana, atornille los tornillos para chapa de 5/8 pulg. (16 mm) proporcionados a través de los agujeros de cada lado y de la parte delantera del alargador. La cantidad de tornillos depende del tamaño de la campana.

Extensión telescópica de la campana

Los alargadores telescópicos sirven para los techos de 12 pi (3.6 m).

Modelos de campana compatibles

Modelo	8 - 9 pi. telescópicos alargador	10 - 12 pi. telescópicos alargador
PH30HWS DC3089W —
PH36HWS PH36GWS	DC3689W DC361012W
PH42GWS DC4289W —
PH48HWS PH48GWS	DC4889W DC481012W

Fijación de la extensión telescópica de la campana de pared de la serie Thermador Professional

1. Para evitar rayones, colocar papel sobre los bordes del ducto inferior para chimenea para proteger la superficie.

1. Asegúrese de que haya un espacio mínimo de 30 pulg. (762 mm) entre la parte inferior de la campana y la placa de cocción (vea la Instrucciones de instalación para la ventilación).

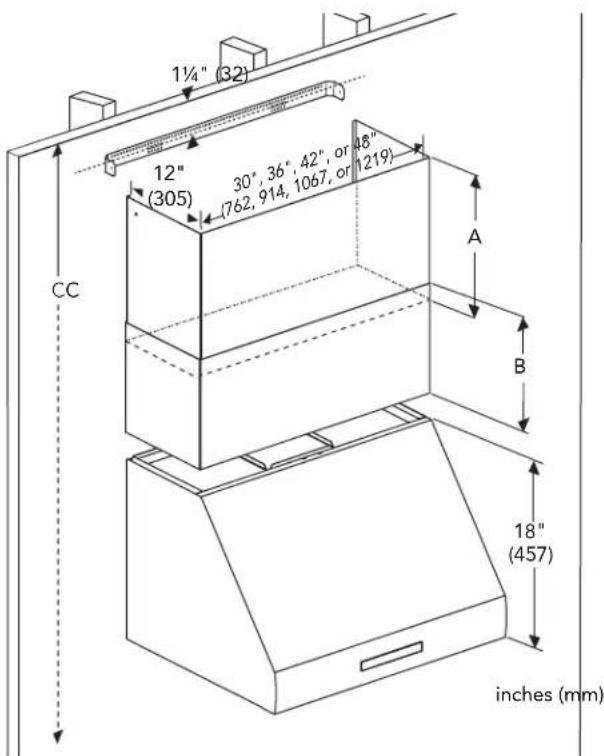

1½" (32) 12" (305) 30", 36", 42", or 48" (762, 914, 1067, or 1219) A B 18" (457) inches (mm) CC

8 - 9 pi. altura de instalación

Modelo	Telescópicos alargador	A	B	C
PH30HWS DC3089W		14''(356)	11''(279)	8' - 9'1''(244 -277 cm)
PH36HWS PH36GWS	DC3689W
PH42GWS DC4289W
PH48HWS PH48GWS	DC4889W

10 - 12 pi. altura de instalación

Modelo	Telescópicos alargador	A	B	C
PH36HWS	DC361012W	32''(813)	30''(762)	9'6 - 12'2'' (290 - 371 cm)
PH36GWS
PH48HWS	DC481012W
PH48GWS

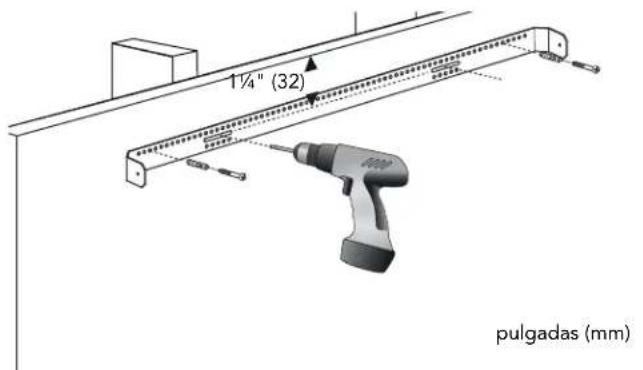

1. Colocar dos largueros en el lugar de montaje. En las ubicaciones de los largueros de la pared, medir 1-1/4" (32 mm) hacia abajo desde el techo hasta la mitad de la placa de fijación.
2. En los extremos de la placa de fijación, seleccionar y marcar dos agujeros de la fila superior. Perforar 2 agujeros de montaje de ∅ 1/4" (6.3 mm). Insertar dos anclas de pared (incluidas).

1½" (32) pulgadas (mm)

1. Montar la placa de fijación en las ubicaciones de los largueros de la pared y ancla de la pared utilizando tornillos de 1/2" (13 mm), (incluidos). Asegurarse de que la placa de fijación está nivelada.

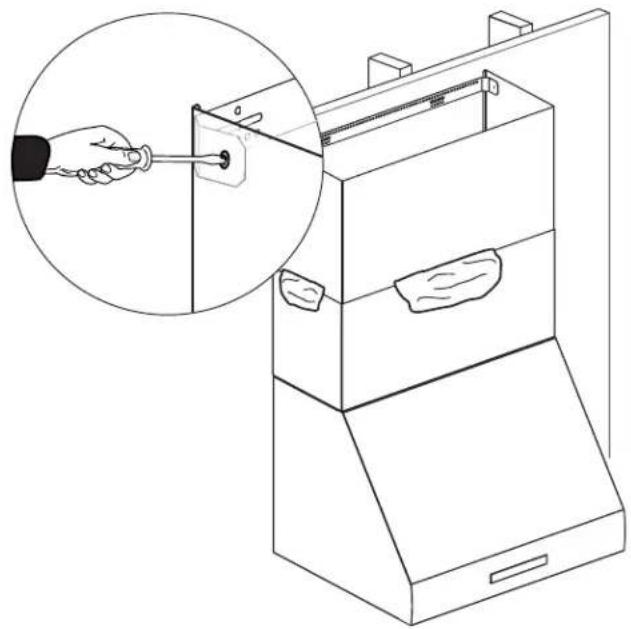

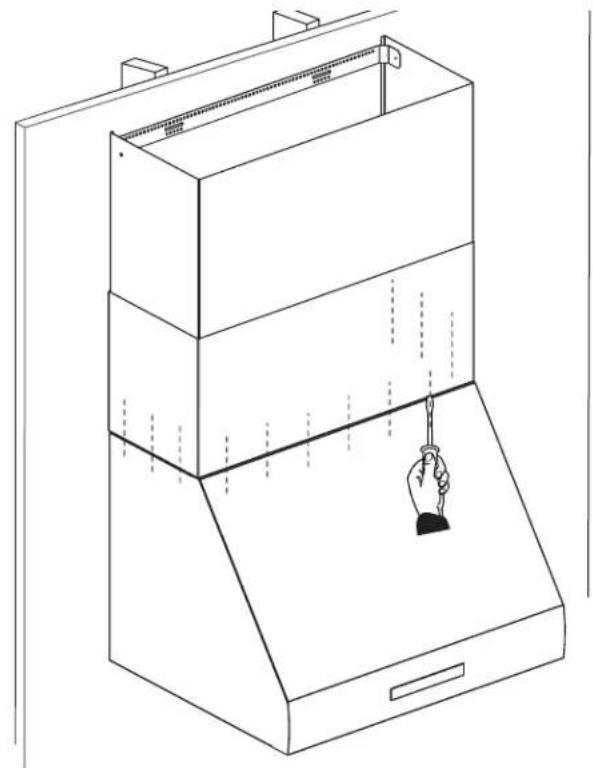

1. Empuje cuidadosamente la parte superior del alargador hacia arriba. Atornille los lados izquierdo y derecho del alargador al soporte de montaje con los tornillos para acero inoxidable proporcionados.

1. A partir del interior de la campana, atornille los tornillos para chapa de 5/8 pulg. (16 mm) proporcionados a través de los agujeros de cada lado y de la parte delantera del alargador. La cantidad de tornillos depende del tamaño de la campana.
