| Type de produit | Rotule vidéo pour trépied |
| Marque | Manfrotto |
| Modèle | MVH502A |
| Charge maximale | 7 kg (contrebalancement pour 4 kg @ 55 mm C.O.G.) |
| Poids de la rotule | Environ 1,6 kg |
| Hauteur | Environ 14 cm |
| Diamètre de la boule | 75 mm |
| Plage panoramique | 360° |
| Plage de bascule | +90° / -80° |
| Système de fixation | Plateau coulissant avec sécurité anti-chute |
| Vis de fixation | 1/4" et 3/8" avec ergot vidéo |
| Niveau à bulle | Oui, intégré |
| Réglage de friction | Pan et tilt ajustables séparément |
| Contrebalancement | Ressort d'équilibrage intégré |
| Matériau | Aluminium |
| Filetage pour trépied | 3/8" femelle (modèle MVH502A : boule 75 mm ; MVH502AH : vis 3/8") |
| Accessoires compatibles | Pas filetés 3/8" pour bras et lumières |
| Entretien | Nettoyer avec un chiffon sec ; éviter les solvants |
FOIRE AUX QUESTIONS - MVH502A MANFROTTO
Questions des utilisateurs sur MVH502A MANFROTTO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Trépied au format PDF gratuitement ! Retrouvez votre notice MVH502A - MANFROTTO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MVH502A de la marque MANFROTTO.

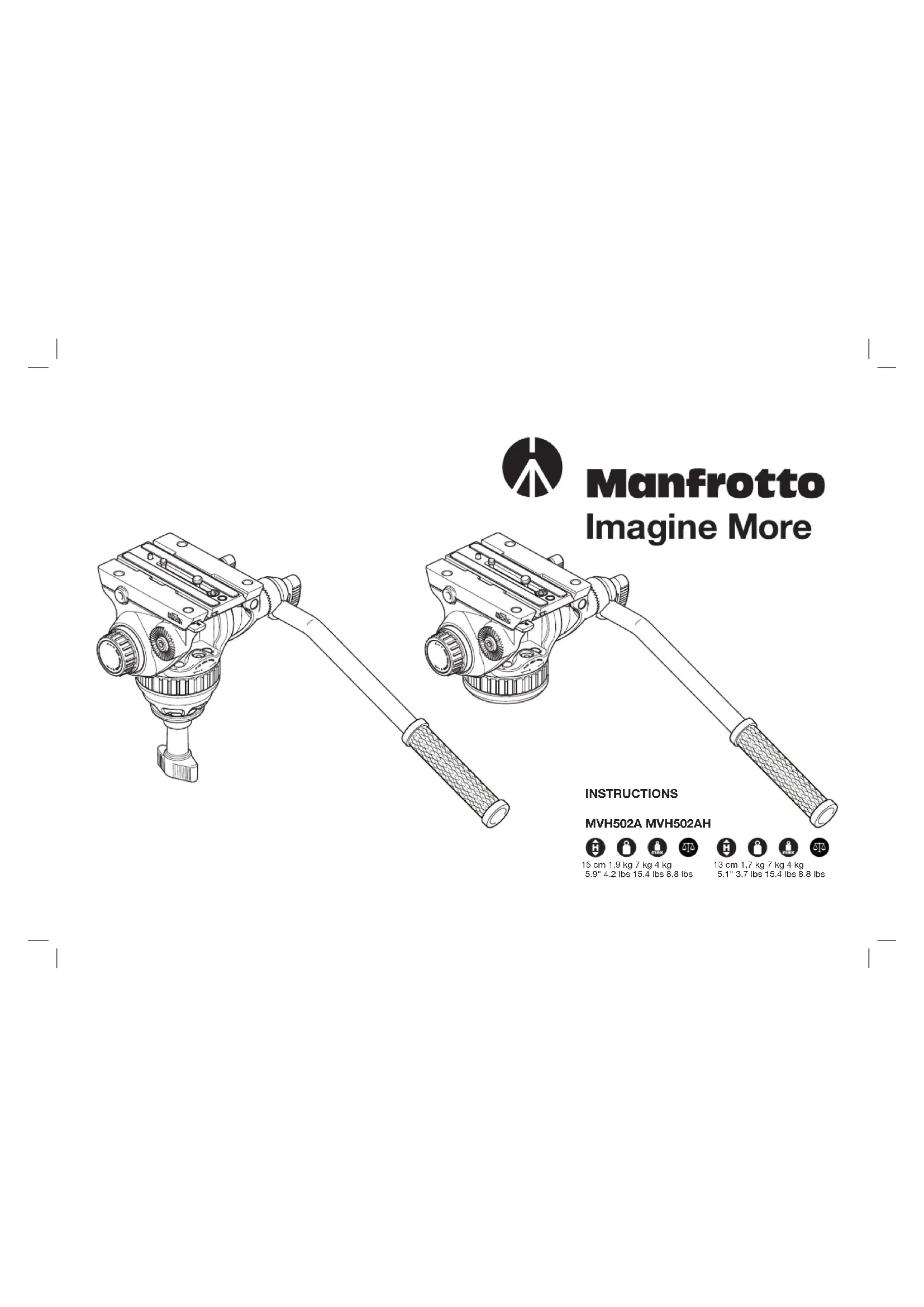

MODE D'EMPLOI MVH502A MANFROTTO
Conçu pour les caméras vidéo avec une charge maximale de 7 kg (balancement 4 kg) @ 55mm C. O. G.
CARACTERISTIQUES
- Plateau rapide coulissant avec sécurité à l'ouverture permettant l'équilibrage du camescope
- Vis de fixation: 1/4", 3/8" et ergot vidéo
- Filetage femelle pour trépied à vis de fixation de 3/8" (modèle MVH502AH)
- Boule de 75 mm (modèle MVH502A)
- Les mouvements panoramique et de bascule possèdent un paramètre d'ajustement de la friction
- Levier de contrôle pouvant être fixé du côté droit ou du côté gauche de la rotule.
- Niveau à bulle pour une mise à niveau précise.
- Ressort d'équilibrage pour contrebalancer le poids de l'équipement.
PREPARATION 1
Cette rotule est fournie avec le levier panoramique "A" (fig. 1) démonté. Il peut être monté comme illustré à la figure 1, en vissant le bouton "D". Le levier panoramique peut être tourné et positionné par crans de, empêchant qu'il ne glisse ou ne se desserre accidentellement. Le levier panoramique "A" peut également être fixé au côté gauche ou au côté droit de la rotule.
Fixation de la ROTULE sur un trépied 1 et 2A modèle MVH502A)
Cette rotule peut être montée sur des trépieds dotés d'un bol de 75 mm de diamètre.
Pour monter la rotule sur un trépied (voir fig. 2A):
- placez la boule de la rotule dans le bol du trépied
- vissez la poignée "H" sous le trépied contre le bol, sans trop serrer
- tout en tenant la poignée "H", mettez le trépied à niveau en vous aidant du niveau à bulle "C" (fig. 1)
- enfin, serrez fermement la poignée "H" afin de bloquer la rotule sur le trépied.
Fixation de la ROTULE sur un trépied 2B (modèle MVH502AH)
Fixez la rotule au trépied en insérant la vis 3/8" du trépied dans le filetage "F" de la rotule.
Le socle de la colonne centrale Manfrotto est équipé de trois vis "B" qui, vissées à la base de la rotule, permettent un verrouillage encore plus sûr et efficace.
Pour retirer le plateau "L", desserrez le bouton "M" et poussez en même temps sur le loquet "N" comme indiqué sur la fig. 3.
Montage de la CAMERA sur le plateau 3 et 4
La rotule (fig. 3) est équipée d'une vis de fixation de 1/4" "K" et d'une vis de 3/8" "S" sur le plateau "L".
Procédez de la manière suivante pour retirer la vis qui ne sera pas utilisée (fig. 3): - Retirer le bouchon en caoutchouc "Q" (fig. 1).
- Retirez la vis dont vous n'avez pas besoin.
- Remettez le bouchon en caoutchouc "Q" afin d'éviter à la vis de tomber.
Fixez la caméra sur le plateau "L" (fig. 4) en vissant la vis 1/4" "K" ou 3/8" "S" dans le trou fileté de la caméra SANS FORCER (à l'aide d'une pièce de monnaie). Si la caméra est munie d'un logement anti-rotation, introduisez l'ergot "P" (fig. 3) dans ce logement avant de serrer la vis. Avant de bloquer l'ensemble, alignez parfaitement l'objectif de la caméra dans le sens indiqué par la flèche située sous le plateau "L".
Montage de la CAMERA sur la ROTULE 5
Insérez le plateau "L" sur la partie supérieure de la rotule comme indiqué sur la figure 5 jusqu'à ce que le loquet "N" produise un petit "clic".
Maintenez la caméra pendant les opérations suivantes afin d'éviter qu'elle ne se déplace d'avant en arrière.
Contrebalancement de la caméra sur la ROTULE 618T
Pour obtenir l'équilibre de la caméra en position horizontale:
- Mettez à niveau la rotule sur le trépied en utilisant le niveau à bulle "C" (fig. 1)
- Desserrez le bouton de blocage "U" (fig. 6) et réglez au minimum la friction à l'aide du bouton "T" (fig. 8), faites glisser la caméra jusqu'à ce que vous trouviez le point d'équilibre (fig. 6 et 7)
- Bloquez le plateau "L" (fig. 8) en position en serrant le bouton de blocage "M".
Note: La rotule possède un système de contrebalancement sur le mouvement de bascule pour assurer un équilibrage parfait de la caméra. La rotule peut supporter le poids d'une caméra allant jusqu'à 7 kg, mais le système de contrebalance-
ment en lui-même est conçu pour des configurations plus simples et adapté pour contrebalancer la charge d'une caméra de 4 kg @ 55mm C. O. G. maximum.
Retirer la CAMERA de la ROTULE 9
A chaque fois que la caméra doit être retirée de la rotule, veuillez maintenir la caméra d'une main pour la sécuriser tout en déverrouillant la poignée "M", puis veuillez faire glisser la caméra de la rotule tout en appuyant sur le second bouton de sécurité "N" avec votre autre main.
UTILISATION 1 T 10
Pour utiliser correctement la rotule, faites la mise à niveau de la tête sur le trépied avec le niveau à bulle "C" (fig. 1) (vous pouvez utiliser les trépieds à base plate ou à bol). Le mouvement panoramique de 360° et la bascule avant/arrière (+ 90°/-80°) sont contrôlés par le levier "A" (fig. 1).
- Le mouvement panoramique peut être bloqué grâce à la poignée "V" (fig.10) et possède également un paramètre d'ajustement de la friction qui peut être réglé grâce à la poignée "X" (fig. 10)
- Le mouvement de bascule peut être bloqué grâce à la poignée "U" et possède également un paramètre d'ajustement de la friction qui peut être réglé grâce à la poignée "T" (fig. 10).
Note: Le levier "M" est indexé de façon à pouvoir être positionné différemment sans que cela ait d'incidence sur le système de blocage. Tirez le levier vers vous, tournez-le dans le sens souhaité puis relâchez-le et il se mettra automatiquement dans cette nouvelle position.
La position du bouton de blocage "V" peut être modifiée, simplement en dévisant la vis à l'intérieur de chaque bouton, avec une clé de 2.5 mm (non ivrée), puis en les retirant et ensuite en les replaçant en les ayant fait tourner de 1/6 de tour afin d'obtenir une position plus confortable.
Attachage des accessoires 11
La tête dispose de deux pas femelles filetés 3/8" "J" (fig. 11) qui peuvent être utilisés afin d'attacher des accessoires (comme des bras Manfrotto afin d'accrocher des lumières, etc...).
Veuillez noter qu'en ajoutant des accessoires, il se peut que vous ayez à ajuster le réglage de contrepoids de la tête.
