Caractéristiques techniques	Pèse-lettres Kern DE 300K50DL avec une capacité de 300 kg et une précision de 50 g.
Dimensions	Plateforme de pesée de dimensions 400 x 500 mm.
Affichage	Écran LCD rétroéclairé pour une lecture facile des résultats.
Alimentation	Fonctionne sur secteur et sur batterie rechargeable, avec autonomie prolongée.
Utilisation	Idéal pour le pesage de lettres et colis, adapté aux bureaux et services postaux.
Maintenance	Nettoyage régulier de la plateforme et vérification périodique de la précision recommandés.
Sécurité	Conforme aux normes de sécurité électrique, avec protection contre les surcharges.
Informations générales	Garantie de 2 ans, avec service après-vente disponible pour assistance technique.

FOIRE AUX QUESTIONS - DE 300K50DL Kern

Comment allumer le pèse-lettres Kern DE 300K50DL ?

Pour allumer le pèse-lettres, appuyez simplement sur le bouton 'ON/OFF' situé sur le panneau avant de l'appareil.

Comment calibrer le pèse-lettres Kern DE 300K50DL ?

Pour calibrer le pèse-lettres, accédez au menu de calibration en maintenant enfoncé le bouton 'CAL' pendant quelques secondes, puis suivez les instructions à l'écran.

Quelle est la capacité de poids maximale du Kern DE 300K50DL ?

La capacité de poids maximale du pèse-lettres Kern DE 300K50DL est de 300 kg.

Pourquoi l'écran affiche-t-il un message d'erreur ?

Un message d'erreur peut apparaître si l'appareil est mal calibré ou si le poids dépassé la capacité maximale. Vérifiez que le poids est dans les limites et recalibrez si nécessaire.

Comment changer les unités de mesure sur le Kern DE 300K50DL ?

Pour changer les unités de mesure, appuyez sur le bouton 'UNIT' jusqu'à ce que l'unité souhaitée (kg, lb, oz) apparaisse sur l'écran.

Le pèse-lettres ne s'allume pas, que faire ?

Vérifiez d'abord que l'appareil est correctement alimenté. Si l'appareil est sur piles, remplacez-les. Si l'appareil est branché, vérifiez la prise de courant.

Comment nettoyer le plateau du pèse-lettres ?

Utilisez un chiffon doux et humide pour nettoyer le plateau. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Le pèse-lettres Kern DE 300K50DL est-il portable ?

Oui, le pèse-lettres est conçu pour être léger et portable, permettant un transport facile selon vos besoins.

Où puis-je trouver le manuel d'utilisation du Kern DE 300K50DL ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site officiel de Kern ou contacter le service client.

MODE D'EMPLOI DE 300K50DL Kern

KERN DE Version 5.8 2017-11 Mode d'emploi Balance plate-forme

5.4 Fonctionnement sur piles / sur accu (en option) ............................................................ 14

8.2 Attribution des broches du boîtier de sortie de la balance (aperçu frontal) ................ 32

• 8.3 Description du transfert des données p. 32
• 8.3.1 Pr PC p. 32
• 8.3.2 AU Pr p. 33
• 8.3.3 AU PC p. 33
• 8.3.4 rE Cr p. 34

8.4 Edition sur imprimante à code à barres .......................................................................... 35

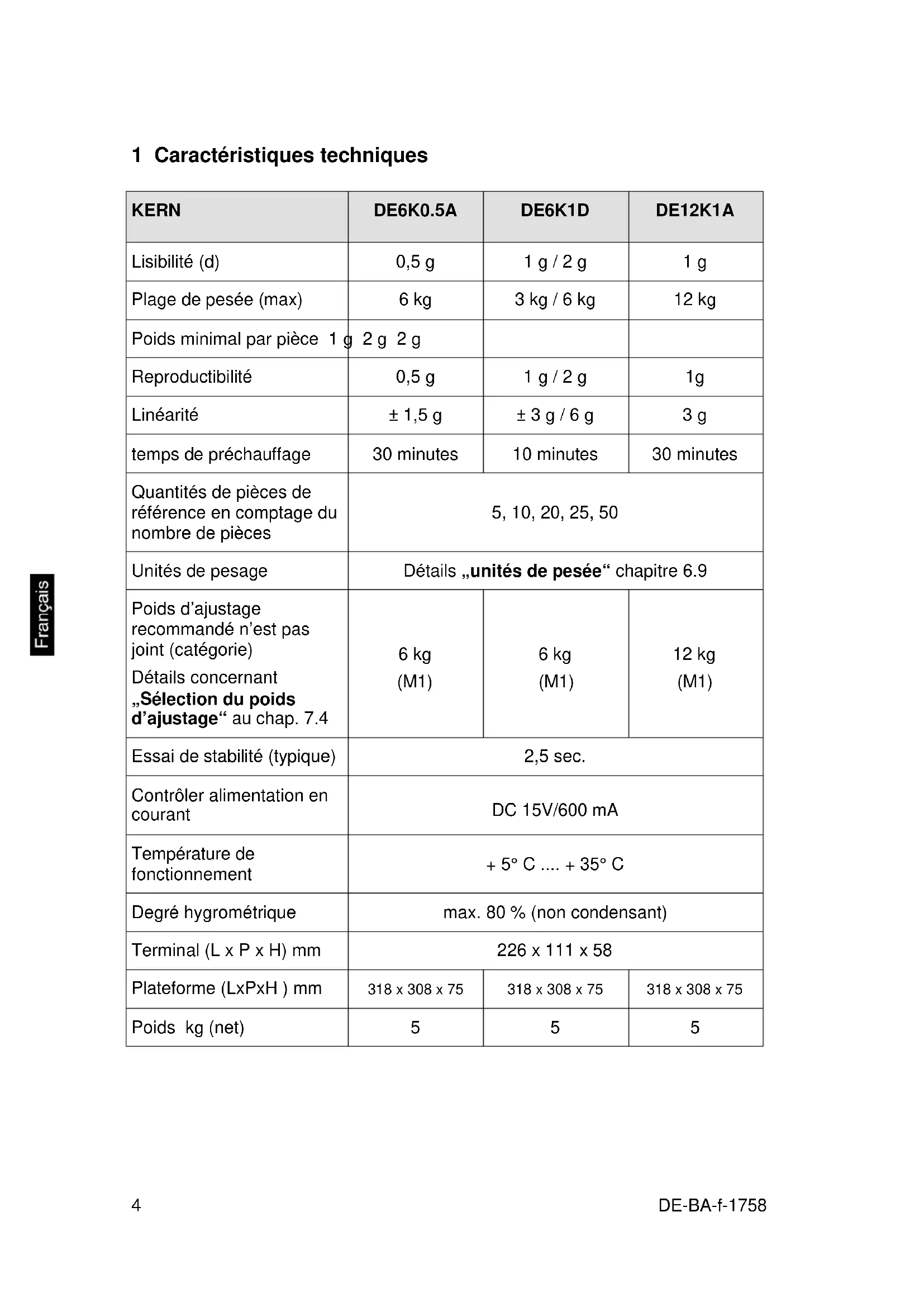

1 Caractéristiques techniques KERN DE6K0.5A DE6K1D DE12K1A Lisibilité (d) 0,5 g 1 g / 2 g 1 g Plage de pesée (max) 6 kg 3 kg / 6 kg 12 kg Poids minimal par pièce 1 g 2 g 2 g Reproductibilité 0,5 g 1 g / 2 g 1g Linéarité ± 1,5 g ± 3 g / 6 g 3 g temps de préchauffage 30 minutes 10 minutes 30 minutes Quantités de pièces de référence en comptage du nombre de pièces 5, 10, 20, 25, 50 Unités de pesage Détails „unités de pesée“ chapitre 6.9 Poids d’ajustage recommandé n’est pas joint (catégorie) Détails concernant „Sélection du poids d’ajustage“ au chap. 7.4 6 kg (M1) 6 kg (M1) 12 kg (M1) Essai de stabilité (typique) 2,5 sec. Contrôler alimentation en courant DC 15V/600 mA Température de fonctionnement + 5° C .... + 35° C Degré hygrométrique max. 80 % (non condensant) Terminal (L x P x H) mm 226 x 111 x 58 Plateforme (LxPxH ) mm 318 x 308 x 75 318 x 308 x 75 318 x 308 x 75 Poids kg (net) 5 5 5DE-BA-f-1758

KERN DE15K0.2D DE15K2D DE24K2A Lisibilité (d) 0,2 g / 0,5 g 2 g / 5 g 2 g Plage de pesée (max) 6 kg / 15 kg 6 kg / 15 kg 24 kg Poids minimal par pièce 400 mg 4 g 4 g Reproductibilité 0,2 g / 0,5 g 2 g / 5g 2 g Linéarité ± 0,8 g / 2 g ± 6 g / 15 g ± 6 g temps de préchauffage 2 heures 10 minutes 30 minutes Quantités de pièces de référence en comptage du nombre de pièces 5, 10, 20, 25, 50 Unités de pesage Détails „unités de pesée“ chapitre 6.9 Poids d’ajustage recommandé n’est pas joint (catégorie) Détails concernant „Sélection du poids d’ajustage“ au chap. 7.4 15 kg (F2) 15 kg (M1) 20 kg (M1) Essai de stabilité (typique) 2,5 sec. Contrôler alimentation en courant DC 15V/600 mA Température de fonctionnement + 5° C .... + 35° C Degré hygrométrique max. 80 % (non condensant) Terminal (L x P x H) mm 226 x 111 x 58 Plateforme (L x P x H) mm 318 x 308 x 85 318 x 308 x 75 Poids kg (net) 7,5 5DE-BA-f-1758

KERN DE35K0.5D DE35K5D DE35K5DL Lisibilité (d) 0,5 g / 1 g 5 g / 10 g Plage de pesée (max) 15 kg / 35 kg 15 kg / 35 kg Poids minimal par pièce 1 g 10 g Reproductibilité 0,5 g / 1g 5 g / 10 g Linéarité ± 2 g / 4 g ± 15 g / 30 g temps de préchauffage 2 heures 10 minutes Quantités de pièces de référence en comptage du nombre de pièces 5, 10, 20, 25, 50 Unités de pesage Détails „unités de pesée“ chapitre 6.9 Poids d’ajustage recommandé n’est pas joint (catégorie) Détails concernant „Sélection du poids d’ajustage“ au chap. 7.4 30 kg (F2) 30 kg (M1) Essai de stabilité (typique) 2,5 sec. Contrôler alimentation en courant DC 15V/600 mA Température de fonctionnement + 5° C .... + 35° C Degré hygrométrique max. 80 % (non condensant) Terminal (L x P x H) mm 226 x 111 x 58 Plateforme (LxPxH ) mm 318 x 308 x 85 318 x 308 x 75 522 x 403 x 90 Poids kg (net) 7,5 4 16DE-BA-f-1758

KERN DE60K1D DE60K1DL DE60K5A Lisibilité (d) 1 g / 2 g 5 g Plage de pesée (max) 30 kg / 60 kg 60 kg Poids minimal par pièce 2 g 10 g Reproductibilité 1 g / 2 g 5 g Linéarité ± 4 g / 8 g ± 15 g temps de préchauffage 2 heures 30 minutes Quantités de pièces de référence en comptage du nombre de pièces 5, 10, 20, 25, 50 Unités de pesage Détails „unités de pesée“ chapitre 6.9 Poids d’ajustage recommandé n’est pas joint (catégorie) Détails concernant „Sélection du poids d’ajustage“ au chap. 7.4 60 kg (F2) 60 kg (M1) Essai de stabilité (typique) 2,5 sec. Contrôler alimentation en courant DC 15V/600 mA Température de fonctionnement + 5° C .... + 35° C Degré hygrométrique max. 80 % (non condensant) Terminal (L x P x H) mm 226 x 111 x 58 Plateforme (LxPxH ) mm 318 x 308 x 85 522 x 406 x 100 318 x 308 x 75 Poids kg (net) 7,5 16 5DE-BA-f-1758

KERN DE60K10D DE60K10DL DE120K10A Lisibilité (d) 10 g / 20g 10 g Plage de pesée (max) 30 kg / 60 kg 120 kg Poids minimal par pièce 20 g 20 g Reproductibilité 10 g / 20 g 10 g Linéarité ± 30 g / 60 g ± 30 g temps de préchauffage 10 minutes 30 minutes Quantités de pièces de référence en comptage du nombre de pièces 5, 10, 20, 25, 50 Unités de pesage Détails „unités de pesée“ chapitre 6.9 Poids d’ajustage recommandé n’est pas joint (catégorie) Détails concernant „Sélection du poids d’ajustage“ au chap. 7.4 60 kg (M1) 60 kg (M1) 120 kg (M1) Essai de stabilité (typique) 2,5 sec. Contrôler alimentation en courant DC 15V/600 mA Température de fonctionnement + 5° C .... + 35° C Degré hygrométrique max. 80 % (non condensant) Terminal (L x P x H) mm 226 x 111 x 58 Plateforme (LxPxH ) mm 318 x 308 x 75 522 x 403 x 90 318 x 308 x 75 Poids kg (net) 5 16 5DE-BA-f-1758

KERN DE150K2D DE150K2DL DE150K20D DE150K20DL Lisibilité (d) 2 g / 5g 20 g / 50 g 20 g / 50 g Plage de pesée (max) 60 kg / 150 kg Poids minimal par pièce 4 g 40 g 40 g Reproductibilité 2 g / 5 g 20 g / 50 g Linéarité ± 8 g / 20 g ± 60 g / 150 g temps de préchauffage 2 heures 10 minutes Quantités de pièces de référence en comptage du nombre de pièces 5, 10, 20, 25, 50 Unités de pesage Détails „unités de pesée“ chapitre 6.9 Poids d’ajustage recommandé n’est pas joint (catégorie) Détails concernant „Sélection du poids d’ajustage“ au chap. 7.4 150 kg (F2) 150 kg (M1) Essai de stabilité (typique) 2,5 sec. Contrôler alimentation en courant DC 15V/600 mA Température de fonctionnement + 5° C .... + 35° C Degré hygrométrique max. 80 % (non condensant) Terminal (L x P x H) mm 226 x 111 x 58 Plateforme (LxPxH ) mm 318 x 308 x 85 522 x 406 x

KERN DE150K20DXL DE300K5DL DE300K50D DE300K50DL Lisibilité (d) 20 g / 50 g 5 g / 10 g 50 g / 100 g Plage de pesée (max) 60 kg / 150 kg 150 kg / 300 kg Poids minimal par pièce 40 g 10 g 100 g 200 g Reproductibilité 20 g / 50 g 5 g / 10 g 50 g / 100 g Linéarité ± 60 g / 150 g ± 20 g / 40 g ± 150 g / 300 g temps de préchauffage 10 minutes 2 Stunden 10 minutes Quantités de pièces de référence en comptage du nombre de pièces 5, 10, 20, 25, 50 Unités de pesage Détails „unités de pesée“ chapitre 6.9 Poids d’ajustage recommandé n’est pas joint (catégorie) Détails concernant „Sélection du poids d’ajustage“ au chap. 7.4 150 kg (M1) 300 kg (F2) 300 kg (M1) Essai de stabilité (typique) 2,5 sec. Contrôler alimentation en courant DC 15V/600 mA Température de fonctionnement + 5° C .... + 35° C Degré hygrométrique max. 80 % (non condensant) Terminal (L x P x H) mm 226 x 111 x 58 Plateforme (LxPxH ) mm 650 x 500 x 105 522 x 406 x

2 Indications fondamentales (généralités)

2.1 Utilisation conforme aux prescriptions

La balance que vous avez achetée sert à la détermination de la valeur de pesée de matières devant être pesées. Elle est conçue pour être utilisée comme „balance non automatique“, c´à d. que les matières à peser seront posées manuellement et avec précaution au milieu du plateau de pesée. La valeur de pesée peut être lue une fois stabilisée.

2.2 Utilisation inadéquate

Ne pas utiliser la balance pour des pesées dynamiques. Dans le cas où de petites quantités des matières à peser sont retirées ou ajoutées, le dispositif de « compensation de stabilité » intégré dans la balance peut provoquer l´affichage de résultats de pesée erronés. (Exemple : lorsque des liquides dégoulinent lentement d´un récipient posé sur la balance.) Ne pas laisser trop longtemps une charge sur le plateau de pesée. A long terme, cette charge est susceptible d´endommager le système de mesure. Eviter impérativement de cogner la balance ou de charger cette dernière au-delà de la charge maximale indiquée (Max.) après déduction éventuelle d´une charge de tare déjà existante. Sinon, la balance pourrait être endommagée. Ne jamais utiliser la balance dans des endroits où des explosions sont susceptibles de se produire. Le modèle série n´est pas équipé d´une protection contre les explosions. Toute modification constructive de la balance est interdite. Ceci pourrait provoquer des résultats de pesée erronés, des défauts sur le plan de la technique de sécurité ainsi que la destruction de la balance. La balance ne doit être utilisée que selon les prescriptions indiquées. Les domaines d´utilisation/d´application dérogeant à ces dernières doivent faire l´objet d´une autorisation écrite délivrée par KERN.

La garantie n´est plus valable en cas

• de non-observation des prescriptions figurant dans notre mode d´emploi

• d´utilisation outrepassant les applications décrites

• de modification ou d´ouverture de l´appareil

• d´endommagement mécanique et d´endommagement lié à des matières ou des liquides

• détérioration naturelle et d´usure

• mise en place ou d´installation électrique inadéquates

• de surcharge du système de mesureDE-BA-f-1758

2.4 Vérification des moyens de contrôle

Les propriétés techniques de mesure de la balance et du poids de contrôle éventuellement utilisé doivent être contrôlées à intervalles réguliers dans le cadre des contrôles d´assurance qualité. A cette fin, l´utilisateur responsable doit définir un intervalle de temps approprié ainsi que le type et l´étendue de ce contrôle. Des informations concernant la vérification des moyens de contrôle des balances ainsi que les poids de contrôle nécessaires à cette opération sont disponibles sur le site KERN (www.kern-sohn.com). Grâce à son laboratoire de calibrage accrédité DKD, KERN propose un calibrage rapide et économique pour les poids d´ajustage et les balances (sur la base du standard national). 3 Directives fondamentales de sécurité

3.1 Observez les indications du mode d´emploi

Lisez attentivement la totalité de ce mode d´emploi avant l´installation et la mise en service de la balance, et ce même si vous avez déjà utilisé des balances KERN.

3.2 Formation du personnel

L´appareil ne doit être utilisé et entretenu que par des collaborateurs formés à cette fin. 4 Transport et stockage

4.1 Contrôle à la réception de l´appareil

Nous vous prions de contrôler l´emballage dès son arrivée et de vérifier lors du déballage que l´appareil ne présente pas de dommages extérieurs visibles.

4.2 Emballage / réexpédition

Conservez tous les éléments de l’emballage d’origine en vue d’un éventuel transport en retour. L´appareil ne peut être renvoyé que dans l´emballage d´origine. Avant expédition démontez tous les câbles branchés ainsi que toutes les pièces détachées et mobiles. Evtl. remontez les cales de transport prévues. Calez toutes les pièces p. ex. pare-brise en verre, plateau de pesée, bloc d’alimentation etc. contre les déplacements et les dommages.DE-BA-f-1758

5 Déballage, installation et mise en service

5.1 Lieu d´installation, lieu d´utilisation

La balance a été construite de manière à pouvoir obtenir des résultats de pesée fiables dans les conditions d´utilisation d´usage. Vous pouvez travailler rapidement et avec précision à condition d´installer votre balance à un endroit approprié. A cette fin, tenez compte des points suivants concernant le lieu d´installation:

• Placer la balance sur une surface solide et plane;

• Eviter d´exposer la balance à une chaleur extrême ainsi qu’une fluctuation de température, par exemple en la plaçant près d´un chauffage, ou de l´exposer directement aux rayons du soleil;

• Protéger la balance des courants d´air directs pouvant être provoqués par des fenêtres ou des portes ouvertes;

• Eviter les secousses durant la pesée;

• Protéger la balance d´une humidité atmosphérique trop élevée, des vapeurs et de la poussière;

• N´exposez pas trop longtemps la balance à une humidité élevée. L´installation d´un appareil froid dans un endroit nettement plus chaud peut provoquer l´apparition d´une couche d´humidité (condensation de l´humidité atmosphérique sur l´appareil) non autorisée. Dans ce cas, laissez l´appareil coupé du secteur s´acclimater à la température ambiante pendant env. 2 heures.

• Evitez les charges statiques des produits à peser et du récipient de pesée. L´apparition de champs électromagnétiques (p. ex. par suite de téléphones portables ou d’appareils de radio), de charges électrostatiques, ainsi que d’alimentation en électricité instable peut provoquer des divergences d´affichage importantes (résultats de pesée erronés). Il faut alors changer de site ou éliminer la source parasite.

Sortir avec précaution la balance de l’emballage, retirer la pochette en plastique et installer la balance au poste de travail prévu à cet effet.

La balance doit être installée de manière à ce que le plateau de pesée soit placé exactement à l´horizontale.

• Capot de protection de travail

• Mode d'emploiDE-BA-f-1758

• Posez la balance sur un socle horizontal solide (voir également sous „5.2.1 Installation“)

• Retirer la feuille éventuelle de protection du plateau de pesée.

5.3 Branchement secteur

L´alimentation en courant s´effectue au moyen du bloc externe d´alimentation secteur. La valeur de tension imprimée sur l´appareil doit concorder avec la tension locale. N´utilisez que des blocs d´alimentation secteur livrés par KERN. L´utilisation d´autres marques n´est possible qu´avec l´autorisation de KERN.

5.4 Fonctionnement sur piles / sur accu (en option)

Retirez le couvercle de la face inférieure de la balance. Branchez la batterie monobloc de 9 V. Refermez le couvercle du compartiment des piles. En mode piles la balance dispose d’une fonction de coupure automatique, qui peut être activée ou désactivée dans le menu (chap. 8.1). Procédez de la manière suivante: Mettre en marche la balance à l'aide de la touche et attendre l'affichage "0". Appuyer sur la touche et la maintenir enfoncée jusqu'à ce que sur l'affichage apparaît „UNIT“ Appelez 4 fois la touche , sur l’affichage apparaît „AF“. Confirmez sur la touche . Alors vous pouvez sélectionner sur la touche l’un des deux réglages suivants:

1. „AF on“: Pour protéger les piles, la balance se met automatiquement

après 3 minutes à la suite de la fin de la pesée hors circuit.

2. „AF off“: Fonction de mise hors circuit désactivée.

Confirmez sur la touche le réglage que vous avez choisi. Lorsque les piles sont usées, „LO“ apparaît sur l’affichage. Appelez et échangez sur-le-champ les piles. Si la balance n’est pas utilisée pendant un laps de temps prolongé, sortez les piles et conservez-les séparément. Les fuites du liquide des piles risqueraient d’endommager la balance. En présence d’un accu disponible en option, celui-ci sera branché dans le compartiment à piles par une connexion par fiches séparée. Il faut dans ce cas recourir également à l’alimentation enfichable livrée avec l’accu.DE-BA-f-1758

5.5 Raccordement d’appareils périphériques

Avant le raccordement ou le débranchement d´appareils supplémentaires (imprimante, PC) à l´interface de données, la balance doit impérativement être coupée du secteur. N´utilisez avec votre balance que des accessoires et des périphériques livrés par KERN, ces derniers étant adaptés de manière optimale à votre balance.

5.6 Première mise en service

Pour obtenir des résultats exacts de pesée avec les balances électroniques, elles doivent avoir atteint leur température de service (voir temps d’échauffement au chap. 1). Pour ce temps de chauffe, la balance doit être branché à l’alimentation de courant (secteur, accumulateur ou batterie). La précision de la balance dépend de l´accélération due à la pesanteur. Il est impératif de tenir compte des indications du chapitre Ajustage.

Etant donné que la valeur d´accélération de la pesanteur varie d´un lieu à l´autre sur la terre, il est nécessaire d´adapter chaque balance – conformément au principe physique fondamental de pesée – à l´accélération de la pesanteur du lieu d´installation (uniquement si la balance n´a pas déjà été ajustée au lieu d´installation en usine). Ce processus d´ajustage doit être effectué à chaque première mise en service et après chaque changement de lieu d´installation et à fluctuations de la température d’environs. Pour obtenir des valeurs de mesure précises, il est recommandé en supplément d´ajuster aussi périodiquement la balance en fonctionnement de pesée.

L’ajustage devrait s’effectuer avec le poids d’ajustage recommandé (voir au chap. 1 "Données techniques"). L’ajustage peut également être réalisé avec des poids d’autres valeurs nominales (voir le tableau 1), mais n’est pas optimal au point de vue métrologique.DE-BA-f-1758

Procédure à suivre pour l’ajustage: Veillez à avoir des conditions environnementales stables. Un temps de préchauffage (voir au chap. 1) est nécessaire pour la stabilisation. Mettre en marche la balance sur la touche . Appuyez sur la touche et maintenez-la enclenchée, après un signal acoustique apparaît pour un bref moment sur l’affichage „CAL“. Ensuite est affiché en clignotant le poids exact (chap. 7.4) du poids d’ajustage. Poser le poids d’ajustage au milieu du plateau de la balance. Alors enfoncer la touche . Peu de temps après apparaît „CAL F“, ensuite le mode repasse automatiquement en mode de pesée normal. Sur l’affichage apparaît la valeur du poids d’ajustage. En cas d’erreur d’ajustage ou d’un faux poids d’ajustage apparaît „CAL E“. Répétez l’ajustage. Conservez le poids d’ajustage à proximité de la balance. Il est conseillé de procéder journellement au contrôle de la précision de la balance pour les applications significatives pour la qualité.DE-BA-f-1758

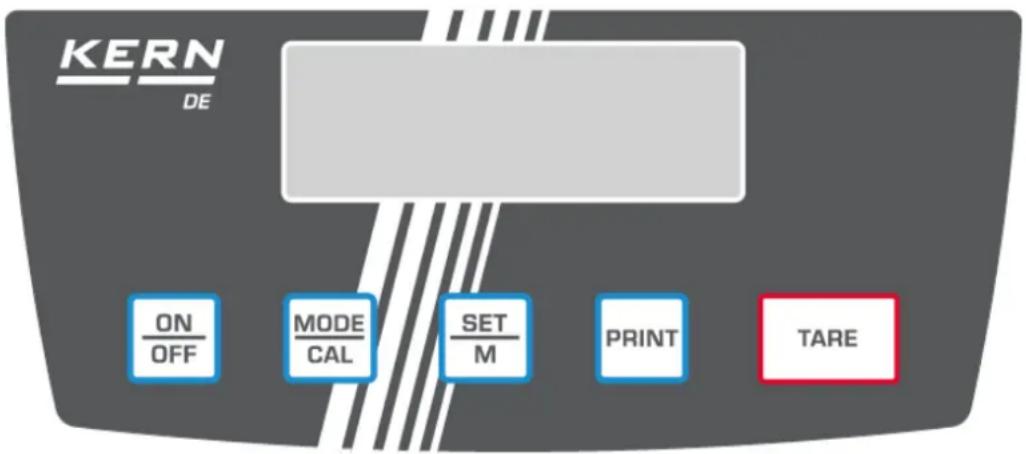

6.1 Vue d’ensemble des affichages

Mettre en marche la balance sur la touche . La balance affiche pendant à peu près 3 secondes „88888“ sur l’afficheur et passe ensuite à „0“. Elle est maintenant en ordre de marche. Important: Au cas où l’affichage clignotait ou ne se trouverait pas sur „0“, appuyez sur la touche . Déposez maintenant seulement (!) le produit sur le plateau de pesée Veillez à ce que le produit à peser ne frotte pas contre la lanterne ou contre le trépied. Le poids est maintenant affiché, une fois la détection de la stabilité réalisée, l’unité de pesage apparaissant à droite sur l’affichage (p. ex. g ou kg). Si le produit pesé est plus lourd que la valeur seuil, l’écran affiche “Error“ (=surcharge) et un sifflement retentit.DE-BA-f-1758

Mettre en marche la balance à l'aide de la touche et attendre l'affichage "0". Posez le récipient à tare sur le plateau de pesage et appuyez sur la touche . L’affichage de la balance s’arrête sur „0“. Ceci indique que l’enregistrement interne du poids du récipient a eu lieu. Si pour clore le processus de pesée on appuie à nouveau sur la touche , „0“ apparaît de nouveau sur l’affichage. La procédure de tarage peut être répétée à volonté, par exemple pour le pesage de plusieurs composants constituant un mélange (ajout). La limite est atteinte, lorsque toute la gamme de pesage est occupée. Une fois le contenant de tare enlevé, le poids total apparaît en affichage négatif.

6.4 Fonction PRE-Tare

Cette fonction permet de mettre en mémoire le poids du récipient à tare. Cette valeur demeure mémorisée même si la balance a entretemps été mise hors circuit et remise en circuit. Pour cela mettre en marche la balance à l'aide de la touche et attendre l'affichage "0". Posez le récipient à tare sur le plateau de pesée et appuyez six fois sur la touche , jusqu’à ce que „PtArE“ clignote sur l’affichage. Par l’appel de la touche le poids actuellement sur le plateau de pesée est mémorisé comme poids PRE-Tare. Pour mettre hors circuit cette fonction, une fois que le plateau n’est plus sous charge, appuyez 6 fois sur la touche , jusqu’à ce que „PtArE“ clignote sur l’affichage. Ensuite c’est la touche qui est appelée. Le poids PRE-Tare mémorisé est effacé.

6.5 Pesées plus / moins

Par exemple pour le contrôle du poids à la pièce, le contrôle de fabrication etc. Mettre en marche la balance à l'aide de la touche et attendre l'affichage "0". Posez le poids de gouverne sur le plateau de pesée et calibrez-le au moyen de la touche par rapport à „0“. Enlevez le poids de gouverne. Posez successivement les pièces d’essai sur le plateau de pesée , chaque écart par rapport au poids de consigne est affiché avec le signe „+“ et „-“ qui s’y rapporte. Le même procédé permet de confectionner des lots de même poids, rapporté à un poids de consigne. Retour en mode de pesage par appel de la touche .DE-BA-f-1758

6.6 Comptage de pièces

Mettre en marche la balance à l'aide de la touche et attendre l'affichage "0". Appuyez brièvement sur la touche . La quantité de référence 5 apparaît. En répétant l’appel de la touche il y a possibilité d’appeler d’autres quantités de référence 10, 20, 25 et 50. Posez sur la balance le nombre de pièces à compter correspondant au nombre de pièces de référence demandé par le réglage. Confirmez sur la touche . La balance se trouve maintenant en mode de comptage des pièces et compte toutes les pièces, qui sont déposées sur le plateau de la balance. Par appel de la touche la balance retourne en mode de pesage et affiche le poids des pièces comptées. Important: plus le nombre de pièces de référence est important, plus la précision de comptage est élevée. Plus petit poids compté voir le tableau „Données Techniques“, si celui-ci n’est pas atteint apparaît sur l’afficheur „Er 1“. Sur la touche retour en mode de pesée. Il est également possible d’utiliser des récipients de tare lors du comptage. Avant le début du comptage, tarer le récipient de tare avec la touche .

6.7 Pesées nettes total

Utile lorsqu’on pèse un mélange de plusieurs composants en un seul récipient à tare et si l’on a besoin pour clôturer à titre de contrôle du poids totalisé de tous les composants pesés (total net, c’est-à-dire sans le poids du récipient à tare). Exemple: Mettre en marche la balance à l'aide de la touche et attendre l'affichage "0". Posez le récipient à tare sur le plateau de pesée, tarer sur la touche à „0“. Pesez les composants ,calibrez sur la touche (mémoire) par rapport à „0“. L’activation de la mémoire est affichée par un triangle au bord de gauche de l’affichage. Pesez les composants , par une pression sur la touche apparaît le total net, c’est-à-dire le poids cumulé des composants et . Calibrez sur la touche par rapport à „0“. Pesez les composants , par une pression sur la touche apparaît le total net, c’est-à-dire le poids cumulé des composants et et . Le cas échéant faites l’appoint de la recette pour atteindre la valeur finale voulue. Retour en mode de pesage par appel de la touche .DE-BA-f-1758

6.8 Pesées en pourcentage

Symbole affiché: % Le mode pesées en pourcentage permet l’affichage du poids en pourcent, rapporté à un poids de référence. Mettre en marche la balance à l'aide de la touche et attendre l'affichage "0". Appuyez plusieurs fois brièvement sur la touche . Vous passez en revue les quantités de référence de la fonction de comptage, puis „100%“ apparaît sur l’affichage. Posez le corps de référence sur le plateau de pesée. Appelez la touche , le poids est repris comme référence (100%). Vous pouvez maintenant poser les pièces d'essai sur le plateau de balance, le pourcentage par rapport au corps de référence est affiché sur l’afficheur. Retour en mode de pesage par appel de la touche .DE-BA-f-1758

6.9 Unités de pesée (Unit)

Mettre en marche la balance à l'aide de la touche et attendre l'affichage "0". Appuyer sur la touche et la maintenir enfoncée jusqu'à ce que sur l'affichage apparaît „UNIT“ Appuyez brièvement, l’unité réglée apparaît sur l’affichage . A l’aide de la touche il est possible de choisir entre différentes unités (voir le tableau). Par appel de la touche est reprise l’unité de pesée réglée.

Ecran affichage facteur de conversion 1 g = Gramme

Facteur pouvant être librement sélectionné *) FFA xx.xx

Pour saisir un propre facteur de conversion, il faut comme décrit plus haut appuyer sur la touche autant de fois qu’il faudra jusqu’à ce que „FFA“ apparaisse sur l’affichage. Par appel de la touche on parvient dans la sélection. La dernière position d’affichage commence à clignoter. La touche permet d’accroître la valeur affichée d’ 1 unité, la touche de la diminuer d’1 unité. La touche permet de sauter d’une décimale vers la gauche. Lorsque toutes les modifications ont été apportées, cette valeur est mémorisée au moyen de la touche et un nouvel appel de la touche entraîne la reprise de l’unité de pesée actuelle comme „facteur librement choisi“.DE-BA-f-1758

Les différents modèles de balance sont dotés d’unités de poids étrangères. Les détails peuvent être repris dans ce tableau:

Facteur librement sélectionnable

Facteur librement sélectionnable

6.10 Eclairage du fond de l’écran d’affichage

Vous pouvez mettre en marche et hors circuit l’éclairage d’arrière-plan. Procédez à cet effet comme suit: Mettre en marche la balance à l'aide de la touche et attendre l'affichage "0". Appuyer sur la touche et la maintenir enfoncée jusqu'à ce que sur l'affichage apparaît „UNIT“ Appelez 7 fois la touche , sur l’affichage apparaît „bl“. Confirmez sur la touche . Alors vous pouvez sélectionner sur la touche l’un des trois réglages suivants: Affichage Réglage Fonction „bl“ on Eclairage du fond de l’écran activé Affichage contrasté, susceptible d’être lu même dans l’obscurité. „bl“ off Eclairage du fond de l’écran désactivé Disjoncteur de piles „bl“ Ch L’éclairage d'arrière-plan se met automatiquement hors circuit après 10 secondes après que la valeur de pesée se soit stabilisée Disjoncteur de piles

Confirmez sur la touche le réglage que vous avez choisi.DE-BA-f-1758

6.11 Fonction de peséee des animaux

La balance dispose d’une fonction de pesée des animaux intégrée (formation d’une moyenne pondérée). Cette fonction permet de peser avec précision les animaux de maison ou les petits animaux, bien que ces animaux ne restent pas tranquilles sur le plateau de pesée. (Remarque: Lorsqu’ils bougent de façon trop intempestive, aucune mesure exacte ne peut être effectuée. Dans le menu la fonction pesée d’animaux peut être mise hors circuit et mise en marche. Procéder comme suit à cet effet: Mettre en marche la balance à l'aide de la touche et attendre l'affichage "0". Appuyer sur la touche et la maintenir enfoncée jusqu'à ce que sur l'affichage apparaît „UNIT“ Appelez 8 fois la touche , sur l’affichage apparaît „ANL“. Confirmez sur la touche . Alors vous pouvez sélectionner sur la touche l’un des réglages suivants: Affichage Fonction „ANL“ Off La fonction pesée d’animaux est hors circuit „ANL“ 3 Détermination des valeurs de pesée au-delà de 3 s jusqu’à l’affichage de la valeur „ANL“ 5 Détermination des valeurs de pesée au-delà de 5 s jusqu’à l’affichage de la valeur „ANL“ 10 Détermination des valeurs de pesée au-delà de 10 s jusqu’à l’affichage de la valeur „ANL“ 15 Détermination des valeurs de pesée au-delà de 15 s jusqu’à l’affichage de la valeur

Confirmez sur la touche le réglage que vous avez choisi.

Commande : Mettre en marche la balance à l'aide de la touche ON et attendre l'affichage "0". Placez l’objet (l’animal) sur le plateau de pesée et appuyez sur la touche . Sur l’affichage apparaît le temps présélectionné en secondes à partir duquel s’effectue le compte à rebours. Pendant ce laps de temps la balance saisit plusieurs valeurs de mesure. Lorsque le „0“ est atteint, retentit un signal acoustique et la valeur de pesée déterminée est affichée. Par une pression répétée de la touche la balance revient en mode de pesée normal. Une nouvelle pression sur la touche réactive cette fonction.DE-BA-f-1758

7.1 Appel de la structure du menu

Mettre en marche la balance à l'aide de la touche et attendre l'affichage "0". Maintenez la touche enclenchée pendant à peu près 3 sec. pour accéder à la structure du menu jusqu’à ce que „UNIT“ apparaisse. Par pression sur la touche sont appelés les différents points du menu. Sur la touche est sélectionné un point du menu. Dans le cadre de ce point de menu s’effectue la sélection sur la touche . Un nouvel appel de la touche mémorise le réglage.

Mode de transfert des données

Sélection édition sur imprimante

Mise au point du zéro

Sélection poids d’ajustage

Fonction de peséee des animaux

Retour à Réglage à l’usineDE-BA-f-1758

Partout dans ce menu il est possible de quitter la structure du menu, et de mémoriser ou de rejeter ce faisant les modifications apportées. Après avoir appelé la touche , apparaît „Exit“ sur l’affichage. A: Confirmez sur la touche (Oui) -. „store“ apparaît ensuite sur l’affichage. Pour mémoriser, il faut répéter la pression sur la touche . Si l’on veut quitter le menu sans mémoriser, il faut appuyer sur la touche ( Non ). B : Appuyer sur la touche (Non quitter ) pour accéder au prochain point du menu. Après avoir apporté tous les réglages individuels peut s’effectuer la mémorisation.

7.3 Dosage et mise au point du zéro

Cette fonction de zéro automatique permet de calibrer automatiquement de petites fluctuations de poids. Dans le cas où de petites quantités des matières à peser sont retirées ou ajoutées, le dispositif de « compensation de stabilité » intégré dans la balance peut provoquer l´affichage de résultats de pesée erronés. (Exemple : lorsque des liquides dégoulinent lentement d´un récipient posé sur la balance.) Pour les dosages avec de petites fluctuations de poids nous préconisons de mettre à l’arrêt cette fonction. Si le Zero-Tracking (mise au point du zéro) est hors circuit, l’affichage de la balance devient cependant plus instable. Activation / désactivation de la mise au point du zéro Affichage de la pesée

1. Gardez la touche enclenchée jusqu’à ce que „Unit"

2. Appuyez à plusieurs reprises sur la touche

3. La fonction peut être activée par pression sur la touche .

4. La fonction peut être désactivée par une nouvelle pression

sur la touche . tr off

5. Le nouveau réglage est repris par appel de la touche .

6. La balance revient automatiquement en mode de pesée.

7.4 Sélection du poids d’ajustage

Sur le modèle KERN DE le poids d’ajustage peut être sélectionné parmi trois valeurs nominales préétablies (à peu près1/3; 2/3; max) (voir également en bas sur le tableau 1, les réglages à l’usine sont surincrustés sur fond gris). Pour parvenir à des résultats de métrologie de qualité, nous recommandons de sélectionner une valeur nominale la plus élevée possible. DE6K0.5A DE6K1D DE12K1A DE15K0.2D

Edition de données par le truchement de l’interface RS 232 C Généralités Le transfert entre la balance et un appareil périphérique (p. ex. imprimante, PC ...) suppose que les deux appareils soient réglés en fonction des mêmes paramètres d’interface (p. ex. vitesse de transmission en bauds, mode de transmission ...).

7.5.1 Mode de transfert des données

En mode pesée maintenir la touche PRINTenclenchée jusqu’à ce que soit affiché [Unit]. Appeler de façon répétée la touche MODE jusqu’à ce que „Pr“ apparaisse. Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché. Sélectionner sur la touche MODE le réglage voulu

rE CR Edition de données par ordres de télécommande

Pr PC Edition de données sur imprimante par appel de la touche PRINT

AU PC Edition des données en continu

bA Pr Edition sur imprimante à code à barres

AU Pr Edition autom. de données de valeurs de pesée stables

Confirmez choix sur la touche SET. La balance revient automatiquement en mode de pesée.DE-BA-f-1758

Le taux bits/sec détermine la vitesse de transmission par le truchement de l’interface, 1 baud = 1 bit / seconde. En mode pesée maintenir la touche PRINTenclenchée jusqu’à ce que soit affiché [Unit]. Appeler de façon répétée la touche MODE jusqu’à ce que „bAUd“ apparaisse. Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché. Sur la touche MODE choisir les réglages désirés

Confirmez choix sur la touche SET. La balance revient automatiquement en mode de pesée.DE-BA-f-1758

7.6 Sélection édition sur imprimante

Cette fonction permet de sélectionner, quelles données vont être transmises par RS232C (ceci ne concerne pas le mode de transmission BAPr) . En mode pesée maintenir la touche PRINTenclenchée jusqu’à ce que soit affiché [Unit]. Appeler de façon répétée la touche MODE jusqu’à ce que „LAPr“ apparaisse. Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché. Sur la touche MODE-sélectionner le paramètre d’édition voulu

Hdr Edition de l’en-tête

GrS Edition du poids total

Net Edition du poids net

N7E Edition du poids mémorisé

PCS Edition de la quantité

AUJ Edition du poids à la pièce

Rqt Edition de la quantité de référence

FFd Edition d’un saut de page à départ de l’édition par impression

FFE Edition d’un saut de page à fin de l’édition par impression

Valider la sélection sur la touche SET l’état actuel ( on / off ) est affiché. Sur la touche MODE et PRINT est modifié l’état „on

Confirmez choix sur la touche SET. La balance revient automatiquement en mode de pesée.

L’utilisateur peut de cet te manière se configurer son bloc de données personnel, qui est transmis à une imprimante ou au PC.DE-BA-f-1758

7.7 Retour aux réglages d’usine

Cette fonction permet de rétrograder tous les réglages de la balance en état de réglage à l’usine. En mode pesée maintenir la touche PRINTenclenchée jusqu’à ce que soit affiché [Unit]. Appeler de façon répétée la touche MODE jusqu’à ce que „rSt“ apparaisse. Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché. Sélectionner sur la touche MODE le réglage voulu

rSt yes La balance est remise à 0 (réglage d’usine).

La balance reste sur le réglage individuel

Confirmez choix sur la touche SET. La balance revient automatiquement en mode de pesée.DE-BA-f-1758

8 Sortie de données RS 232 C

8.1 Caractéristiques techniques

code ASCII de 8 bits 1 bit de démarrage, 8 bits de donnée, 1 bit d’arrêt, pas de bit de parité Taux baud pouvant être sélectionné entre 1200, 2400, 4800, 9600 et 19200 bauds fiche miniature nécessaire (D-Sub 9 pôles) pour la mise en œuvre d’un interface seul le recours à un câble d’interface KERN respectif de max. 2 m permet un fonctionnement irréprochable

8.2 Attribution des broches du boîtier de sortie de la balance (aperçu frontal)

8.3 Description du transfert des données

Appelez la touche PRINT, si la valeur est stable le format est transmis à partir de LAPR. a. Format pour les valeurs stables de poids / quantité / pourcentage

b. Format en cas d’erreur

Dès que la valeur de la pesée est stable, le format est automatiquement transmis à partir de LAPR. c. Format pour les valeurs stables de poids / quantité / pourcentage

d. Format en cas d’erreur

Les valeurs des pesées sont transmises automatiquement et en continu, indépendamment du fait que la valeur soit stable ou instable.

e. Format pour les valeurs stables de poids / quantité / pourcentage

g. Format pour les valeurs instables de poids / quantité / pourcentage

Les ordres de télécommande s/w/t sont transmis par l’unité de télécommande à la balance sous forme de code ASCII. Après que la balance a reçu les ordres s/w/t, elle émet les données suivantes. Il convient d’observer ici, que les ordres de télécommande suivants doivent être émis sans CR LF à la suite.

Fonction : La valeur de pesée stable pour le poids est émise par l’interface RS232

Fonction : La valeur de pesée pour le poids (stable ou instable) est émise par l’interface RS232

Fonction : Aucune donnée n’est émise, la balance exécute la fonction de calibrage.

h. Format pour les valeurs stables de poids / quantité / pourcentage

i. Format en cas d’erreur

j. Format pour les valeurs instables de poids / quantité / pourcentage

M blanc ou M S blanc ou signe négatif (-)

10 codes ASCII numériques pour des valeurs pondérales y compris la place décimale ou blanc

3 codes ASCII pour l’unité de pesée pcs. / % / ou blanc B blanc E, o, r Code ASCII ou “E, o, r”

8.4 Edition sur imprimante à code à barres

Le mode de transmission des données est à commuter en „BA Pr“ ( chapitre 8.5.1). Une imprimante du modèle LP2824 est prévue comme imprimante à code à barres. Il faut observer ici que le format d’édition de la balance est défini à demeure et ne peut pas être modifié. Le format d’impression est mémorisé dans l’imprimante. Ceci revient à dire qu’en cas de défectuosité l’imprimante ne peut pas être interchangée simplement contre un autre sortant de fabrication, mais le logiciel doit y être enregistré au préalable par KERN. Cette imprimante et la balance doivent être interconnectées hors circuit par le câble d’interface joint. Après mise en circuit des deux appareils et rétablissement de la remise en ordre de marche est éditée une étiquette après pression sur la touche .DE-BA-f-1758

Avant le nettoyage, coupez l´appareil de la tension de fonctionnement. N´utilisez pas de produits de nettoyage agressifs (dissolvants ou produits similaires) mais uniquement un chiffon humidifié avec de la lessive de savon douce. Veillez à ce que les liquides ne puissent pas pénétrer dans l´appareil et frottez ensuite ce dernier avec un chiffon doux sec. Les poudres/restes d´échantillon épars peuvent être retirés avec précaution à l´aide d´un pinceau ou d´un aspirateur-balai. Retirer immédiatement les matières à peser renversées sur la balance.

9.2 Maintenance, entretien

L´appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant reçu l´autorisation de KERN. Avant d´ouvrir l´appareil, couper ce dernier du secteur.

L´élimination de l´emballage et de l´appareil doit être effectuée par l´utilisateur selon le droit national ou régional en vigueur au lieu d´utilisation.DE-BA-f-1758

10 Aide succincte en cas de panne En cas d´anomalie dans le déroulement du programme, la balance doit être arrêtée pendant un court laps de temps et coupée du secteur. Le processus de pesée doit alors être recommencé depuis le début. Aide: Défaut Cause possible L´affichage de poids ne s´allume pas.

• La balance n´est pas en marche.

• La connexion au secteur est coupée (câble de secteur pas branché/défectueux).

• Panne de tension de secteur. L´affichage de poids change

• Le plateau de pesée est en contact avec des corps étrangers.

• Champs électromagnétiques/ charge électrostatique (changer de lieu d´installation/ si possible, arrêter l´appareil provoquant l´anomalie)

est évident que le résultat de pesée est faux

• L´affichage de la balance n´est pas sur zéro

• L´ajustage n´est plus bon.

• Changements élevés de température.

• Champs électromagnétiques/ charge électrostatique (changer de lieu d´installation/ si possible, arrêter l´appareil provoquant l´anomalie) Au cas où d´autres messages d´erreur apparaissent, arrêter puis rallumer la balance. En cas de perduration du message d’erreur, faites appel à votre concessionnaire professionnel.DE-BA-f-1758

11 Déclaration de conformité Vous trouvez la déclaration de conformité CE- UE actuelle online sous:
