INFRAcontrol R 240 AP IP54 - Détecteur de mouvements Kopp - Notice d'utilisation et mode d'emploi gratuit

Marque	Kopp
Modèle	INFRAcontrol R 240 AP IP54
Type de produit	Détecteur de mouvements infrarouge passif
Angle de détection	240°
Portée de détection	12 m (à 20°C, hauteur 2 m)
Tension nominale	220-240 V~ ±10 %, 50 Hz
Courant nominal	8 A (max. 0,4 s)
Puissance de coupure max. (ohmique)	2000 W
Charge ampoules standard	2000 W
Charge lampes halogènes	2000 W
Charge ampoules économie d'énergie	200 W
Consommation en veille	< 0,9 W
Temporisation réglable	5 s à 12 min
Seuil crépusculaire réglable	20 à 300 lux
Sensibilité réglable	3 m à 12 m
Hauteur de montage murale recommandée	1,8 - 2,5 m
Hauteur de montage au plafond recommandée	2,4 - 4,0 m
Rotation horizontale du capteur	±90°
Indice de protection	IP54
Classe de protection	II
Dimensions (L x l x H)	73 x 91 x 105 mm
Température de fonctionnement	-20 °C à +40 °C
Température de stockage	-20 °C à +40 °C
Durée d'échauffement	90 s
Fonction manuelle	Oui (max. 5 h)
Entretien et nettoyage	Nettoyer la lentille avec un chiffon humide, sans solvants
Sécurité	Installation par un électricien qualifié, respect des normes DIN VDE 0100

FOIRE AUX QUESTIONS - INFRAcontrol R 240 AP IP54 Kopp

Comment installer le détecteur de mouvement Kopp INFRAcontrol R 240 AP IP54 ?

L'installation doit être réalisée par un électricien qualifié. Respectez les normes de sécurité DIN VDE 0100. Montez l'appareil à une hauteur de 1,8 à 2,5 m (mural) ou 2,4 à 4 m (plafond). Évitez les sources de chaleur, la lumière directe du soleil et les zones venteuses. Utilisez les supports fournis pour les montages en angle. Assurez-vous que le boîtier est fixe pour éviter les fausses détections.

Pourquoi la lumière ne s'allume-t-elle pas ?

Vérifiez l'ampoule, le fusible, et l'alimentation. Assurez-vous que le seuil crépusculaire est réglé sur la journée (position gauche) pendant les tests. Nettoyez la lentille si elle est sale. Ajustez la sensibilité et la zone de détection. Si le problème persiste, vérifiez les connexions électriques.

Pourquoi la lampe s'allume continuellement ?

Cela peut être dû à des mouvements constants dans la zone de détection (animaux, arbres agités par le vent) ou à une temporisation trop longue. Réduisez la temporisation (vis TIME) ou ajustez la sensibilité. Couvrez partiellement la lentille avec un cache en plastique pour limiter la zone de détection.

Comment régler la temporisation (durée d'éclairage) ?

Utilisez la vis de réglage TIME (18). Tournez dans le sens antihoraire pour une durée courte (environ 5 s en position T) et dans le sens horaire pour une durée longue jusqu'à 12 minutes. Les valeurs sont approximatives.

Comment régler la sensibilité (portée) ?

Utilisez la vis de réglage SENS (19). Tournez dans le sens antihoraire pour réduire la portée (environ 3 m) et dans le sens horaire pour l'augmenter jusqu'à 12 m. Ajustez selon les conditions du lieu.

Comment régler le seuil crépusculaire (déclenchement selon la luminosité) ?

Utilisez la vis de réglage LUX (20). Tournez dans le sens antihoraire pour un déclenchement en journée (environ 20 lux) et dans le sens horaire pour la nuit (environ 300 lux). La position T correspond au mode test (toujours allumé en cas de mouvement).

Comment effectuer un test de démarrage ?

Réglez les vis TIME et LUX sur T. Après la mise sous tension, attendez 90 secondes. Ensuite, traversez la zone de détection en diagonale. La lampe doit s'allumer puis s'éteindre après la temporisation. Répétez jusqu'à obtenir un résultat satisfaisant.

Que faire en cas de déclenchements intempestifs fréquents ?

Les causes possibles incluent : passage d'animaux, branches d'arbres, réflexion du soleil, vibrations. Réduisez la sensibilité, ajustez l'angle de détection, ou couvrez partiellement la lentille avec un cache. Éloignez l'appareil des sources de chaleur ou de vent.

Quelles sont les précautions de sécurité essentielles pour l'installation ?

L'installation doit être effectuée uniquement par un électricien qualifié. Respectez les 'cinq règles de sécurité' : déconnecter, sécuriser contre la remise en marche, vérifier l'absence de tension, mettre à la terre, couvrir les pièces sous tension. Suivez la norme DIN VDE 0100. Ne branchez pas un appareil endommagé.

Le détecteur peut-il fonctionner en mode manuel ?

Oui, il est possible d'activer un éclairage permanent pendant 5 heures maximum. Pour cela, lorsque la lampe est allumée, appuyez deux fois sur un bouton-poussoir (OFF-ON, OFF-ON) en moins de 2 secondes. Après 5 heures, le détecteur repasse automatiquement en mode automatique.

MODE D'EMPLOI INFRAcontrol R 240 AP IP54 Kopp

Vous avez choisi un produit de haute qualité, préparé avec grand soin. Seules une installation et une mise en service correctes assureront une longue utilisation, fiable et sans problème.

• Veuillez vous familiariser avec les instructions avant l'installation
• Conservez ce manuel pour toute consultation future

Avertissements de sécurité

Installation uniquement par des personnes ayant des connaissances électro-techniques pertinentes et de l'expérience

Avec une mauvaise installation, vous mettrez en danger :

• Votre propre vie
• La vie de l'utilisateur de l'installation électrique

Avec une mauvaise installation, vous risquez de graves dommages, par exemple, un incendie.

Cela menace votre responsabilité personnelle pour les dommages corporels et les dommages matériels.

Consultez un électricien qualifié !

Les compétences suivantes sont particulièrement nécessaires pour l'installation :

• Les “cinq règles de sécurité” applicables sont : débloquer ; sécuriser contre toute remise en marche intempestive ; bloquer l'absence de tension ; mise à la terre et en court-circuit ; couvrir ou protéger les parties sous tension à proximité.
• Sélection de l'outil approprié, des instruments de mesure et, éventuellement, des équipements de protection individuelle
• Évaluation des résultats de mesure

- Choix du matériel d'installation électrique pour assurer la sécurité des conditions de débranchement

- Protection IP

- Pose du matériel d'installation électrique

- Nature du réseau d'alimentation (système TN, système IT, système TT) et les conditions de raccordement qui en découlent (mise à zéro classique, mise à la terre de protection, mesures supplémentaires nécessaires, etc...)

Pour la connexion de la protection d'installation, prendre en compte les schémas de câblage joints.

Les appareils endommagés ou partiellement endommagés ne peuvent être raccordés ni utilisés.

Avant l'installation, assurez-vous que les connecteurs à raccorder et déjà raccordés à l'appareil soient hors tension. Assurez-vous que la boîte dans laquelle l'appareil est installé, après la pose de la protection d'installation, exclue tout contact accidentel avec les bornes.

Observer les règles de l'électro-technique et DIN VDE 0100.

Principe de fonctionnement

Les interrupteurs de mouvement InfraControl sont des détecteurs de mouvement infrarouge passifs.

Grâce à une lentille optique, les capteurs du détecteur de mouvement InfraControl peuvent percevoir et évaluer les rayonnements thermiques invisibles de corps en mouvement (humains, animaux, etc) et les convertir en données électroniques.

Cependant, les rayons de chaleur ne peuvent pas passer à travers les obstacles tels que les murs, le verre, etc.

Cela doit être pris en considération lors du choix de l'emplacement pour l'installation.

Le détecteur de mouvement doit être installé aussi loin que possible de la pluie, du vent et de la lumière du soleil directe, afin de prévenir toute interaction indésirable.

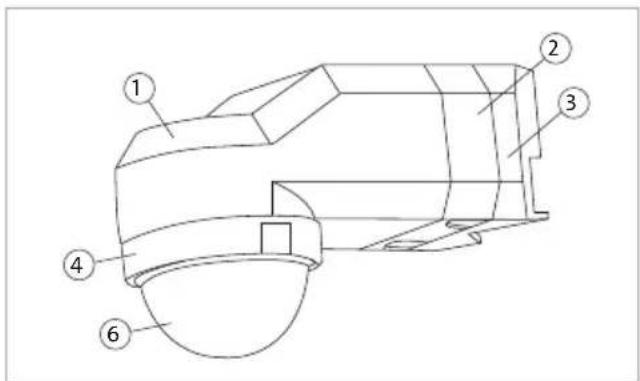

Détecteur de mouvements – composants

Boîtier du détecteur de mouvements ② Boîtier supérieur du détecteur de mouvements ③ Support de montage (coin interne / coin externe) ④ Coiffe isolante de la vis-pointeau d'arrêt ⑤ Vis-pointeau d'arrêt ⑥ Système de lentilles

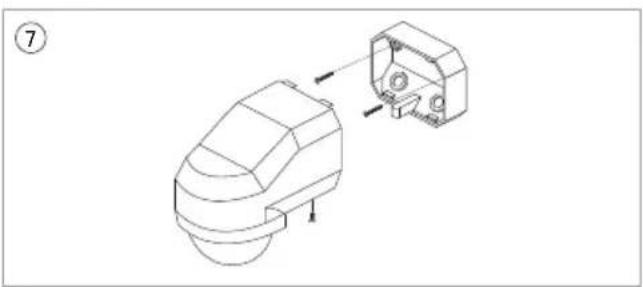

Possibilités d'installation

⑦ Surface de montage mural ⑧ Surface de montage mural dans l'angle (coin externe) ⑨ Surface de montage mural dans l'angle (coin interne) ⑩ Pour un montage mural dans l'angle, utiliser les équerres incluses.

Précision :

Pour que la classe de protection IP54 soit respectée, ne pas monter le détecteur de mouvement en extérieur. ⑪

Instructions pour l'installation

Afin d'éviter les déclenchements intempestifs, l'emplacement doit se situer à 1 m au moins d'une source de lumière. Les mouvements (par exemple les vibrations) de l'appareil agissent exactement comme les mouvements dans la zone de détection (par exemple, des arbustes, des fleurs, des rideaux, etc) et peuvent conduire à des déclenchements intempestifs.

Par conséquent, une installation fixe de l'appareil est obligatoire.

• Afin de faciliter l'installation, les informations imprimées sur l'emballage du gabarit de perçage peuvent être utilisées.
• Maintenir le gabarit de perçage, percer des trous et des trous de forage d'un diamètre de 6 mm.

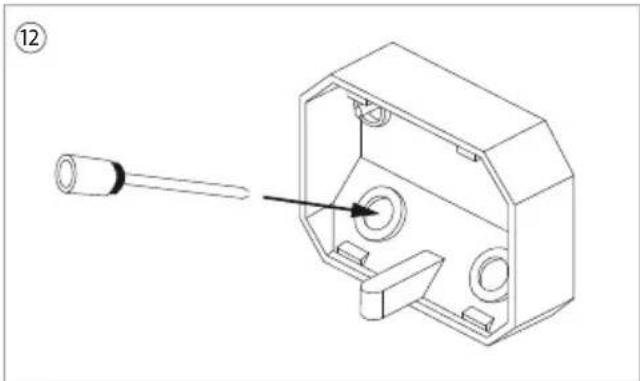

• Pousser la cheville et visser la clé du boîtier.
• Insérer le joint en caoutchouc pour le passage du câble et faire passer la ligne de connexion. 12
• Le point d'insertion du câble doit absolument être étanche. • Effectuer les connexions électriques.
• Placer et boulonner le capot avant.

Le dispositif et les récepteurs connectés doivent être protégés par des dispositifs de protection situés en amont.

Lors de la sélection du/des organes de protection appropriés, les directives d'installation correspondantes doivent être respectées.

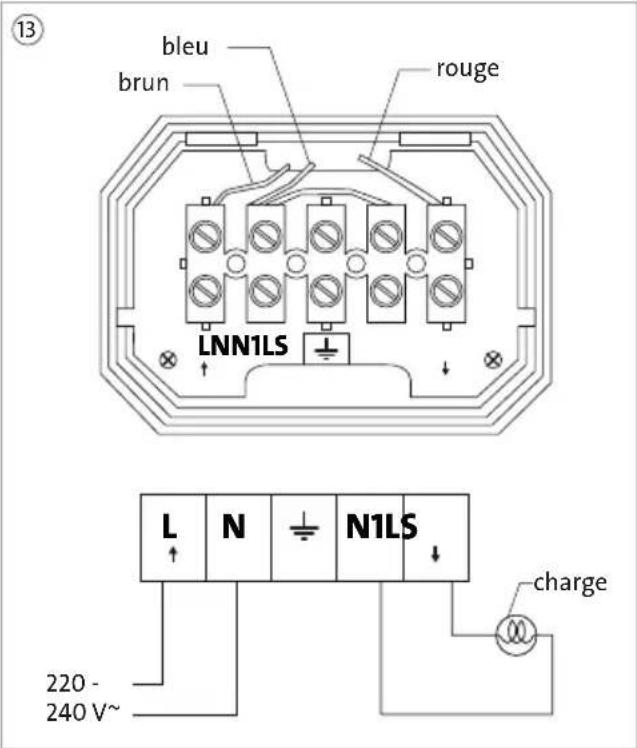

Connexion électrique

Dénuder les câbles de raccordement d'environ 6-8 mm et les connecter comme suit :

• Voir l'image de connexion ^13 • Phase L (noir) sur la borne L (fil marron) - Conducteur de neutre N (bleu) sur la borne N (fil bleu) - Fil de connexion / Câble de la lampe sur la borne LS (fil rouge) - Conducteur de neutre / Câble de la lampe sur la borne N1 (fil bleu)

Le détecteur de mouvement est prêt après environ 90 secondes (Temps de mesure / Temps d'échauffement), après la connexion au réseau électrique.

Prise de terre (borne du milieu « ½ »)

Connexion des récepteurs

Les courants de mise en marche élevés réduisent sérieusement la durée de vie du relais.

Veuillez vous référer aux données techniques de l'éclairage ou bien du fabricant.

Les charges inductives élevées doivent être connectées via un relais supplémentaire ou une protection supplémentaire.

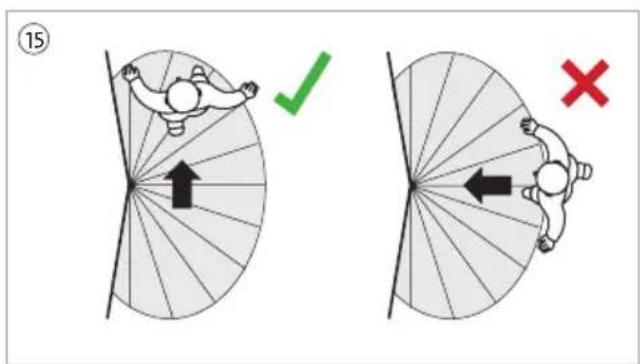

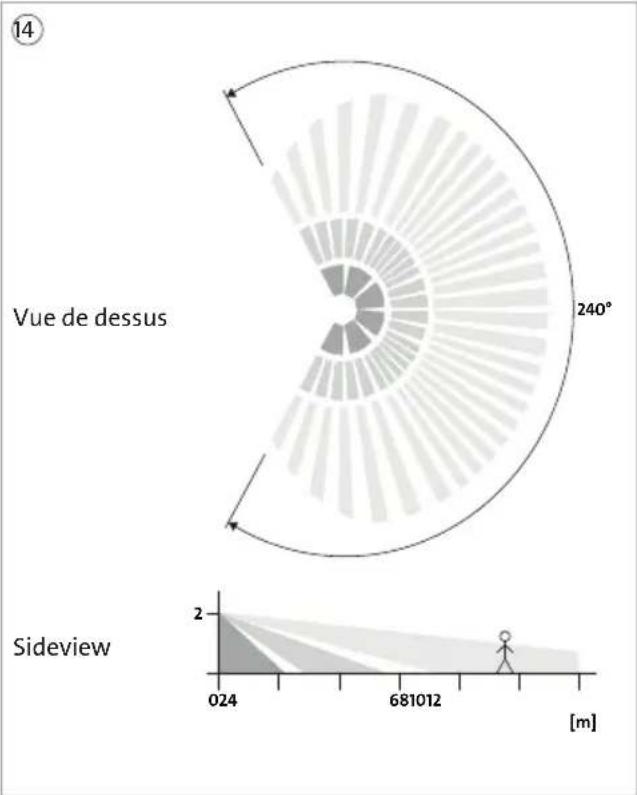

Plage de détection

La plage de détection est de 240°.

La plage de détection spécifiée se réfère à une hauteur de montage/installation de 2 m. (Voir les données caractéristiques techniques) ^14

Le détecteur de mouvement a un comportement plus fiable lorsque la zone de détection est traversée transversalement et non pas frontalement vers le détecteur de mouvement. (Voir l'illustration) ^15

⑮ ✓ ×

Réglage mécanique de la zone de détection

En raison des spécificités locales, il peut être nécessaire d'ajuster la plage de détection du détecteur de mouvement. ^16

Pour cela, le détecteur de mouvement peut être réglé mécaniquement.

Afin de masquer certaines zones de détection, les pièces en plastique fournies peuvent être utilisées. ⑰

Potentiomètre de réglage

Les possibilités de réglage (vis) ⑤ sont recouvertes d'une bague en plastique ④.

Pour définir les valeurs de détection de mouvement, retirer soigneusement l'anneau en plastique, puis fixer de nouveau la bague en plastique.

Attention : la classe de protection IP54 est uniquement assurée avec la bague en plastique.

Les paramètres d'ajustement possibles :

Réglage de temporisation de déclenchement Réglage de sensibilité Réglage du seuil crépusculaire

16/17 90° 90°

Réglage du seuil crépusculaire

Régler manuellement la valeur de la luminosité souhaitée 20 sur la vis de réglage du détecteur de mouvement.

Ajuster la valeur de la luminosité souhaitée sur la vis de réglage de façon continue entre les valeurs (environ 20 lux) et T (environ 300 lux).

En plein soleil, la luminosité est supérieure à la limite de réglage, c'est-à-dire que le détecteur de mouvement cesse de répondre.

Lorsque la vis de réglage est dans le sens antihoraire cela signifie : journée

Lorsque la vis de réglage est dans le sens des aiguilles d'une montre cela signifie : nuit

Les valeurs indiquées correspondent environ aux informations, sous réserve de modifications techniques.

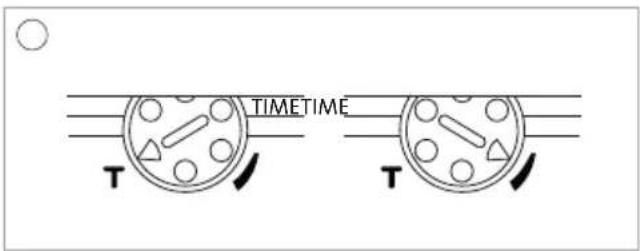

Réglage du facteur de marche (temporisation du déclenchement)

Régler le facteur de marche souhaité sur la vis de réglage. Le calibrage est réglable par paliers de 5 secondes à 12 minutes.

Lorsque la vis de réglage est dans le sens antihoraire, cela signifie : cycle le plus court (environ 5 secondes, T = Test) Lorsque la vis de réglage est dans le sens horaire, cela signifie : cycle le plus long (5 secondes... 12 minutes)

Les valeurs indiquées correspondent environ aux informations, sous réserve de modifications techniques.

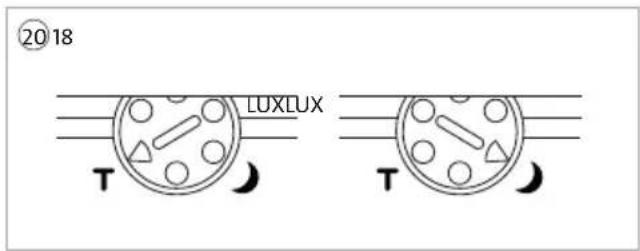

2018 LUXLUX T T

TIMETIME T T

Réglage de la distance (sensibilité)

Régler la sensibilité désirée sur la vis de réglage.

Cela est réglable par paliers de 3 m à 12 m.

Lorsque la vis de réglage est dans le sens antihoraire, cela signifie : la plus basse sensibilité (environ 3 m)

Lors que la vis de réglage est dans le sens horaire cela signifie : la plus haute sensibilité (3 m... 12 m)

Les valeurs indiquées correspondent environ aux informations, sous réserve de modifications techniques.

19 SENSSENS

Test de démarrage

Le test de démarrage est utilisé pour vérifier que le détecteur de mouvement marche correctement sur le lieu d'installation souhaité.

Mettre en place les paramètres suivants :

• Vis de réglage ^18 sur la position «T».
• Mettre le seuil de crépuscule 20 sur la position «T».

Installer correctement le détecteur de mouvement et le connecter à la tension du réseau 13.

Il est prêt après environ 90 secondes.

Pendant ce temps de mise en route, la lampe connectée clignote une fois.

Commencer le test de démarrage en dehors de la plage de détection probable ② et traverser la zone de détection jusqu'à ce que le détecteur de mouvement s'éteigne.

La lampe connectée est mise sous tension.

Attendre jusqu'à ce que la lumière s'éteigne à nouveau et répéter le test de démarrage jusqu'à l'obtention de résultats satisfaisants.

18 20 TIME T

LUX T

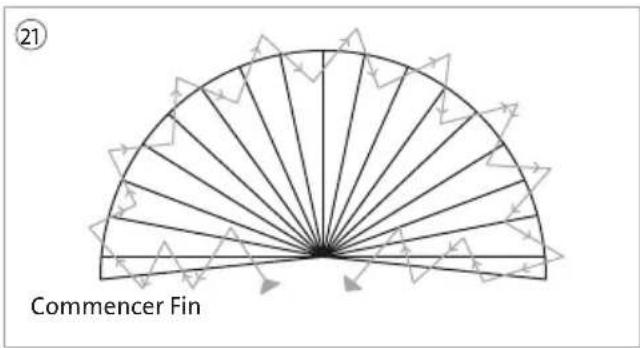

21 Commencer Fin

Test de fonctionnement

Tourner la vis de réglage ^18 vers la gauche (vers la plus courte durée) et le seuil de crépuscule ^20 vers la gauche (vers la lumière du jour).

Traverser la zone de détection ^21 en diagonale.

La lumière devrait s'allumer.

Après l'écoulement de la durée de mise en marche, la lumière devrait s'éteindre de nouveau.

Après un test de fonctionnement réussi, régler les paramètres désirés (facteur de marche, seuil crépusculaire) pour un fonctionnement en continu.

Le détecteur de mouvement peut rester allumé manuellement pendant max. 5 heures.

Connectez ensuite le détecteur de mouvement grâce à un bouton-poussoir avec contact à ouverture.

Le détecteur de mouvements doit être en position ON, c'est-à-dire que la lampe connectée doit s'allumer.

Presser deux fois de suite le bouton-poussoir sur OFF et ON (OFF-ON / OFF-ON).

Les deux boutons-poussoir d'opérations de commutation doivent être pressés dans un délai de 0,5 secondes et 2 secondes.

Le détecteur de mouvement se déclenche ensuite pour un usage de 5 heures maximum.

Après l'écoulement de la durée de mise en marche max. (5 heures), le détecteur de mouvement est automatiquement réinitialisé en mode AUTO.

Le temps d'activation de 5 heures peut être autorisé manuellement.

Pour ce faire, couper l'alimentation électrique du détecteur de mouvements pendant au moins 10 secondes.

Appuyer ensuite sur le bouton-poussoir pendant au moins 10 secondes.

Des exemples de circuits

L N brun bleu IC rouge M

Circuit de base du détecteur de mouvement

L N brun bleu IC rouge E-v

L N brun bleu brun bleu brun bleu ICICIC rouge rouge rouge rouge

Circuit parallèle avec commutateur universel (disjoncteur) Circuit parallèle du détecteur de mouvement

Dépannage Problème Cause Solution

La lumière ne s'allume pas	Ampoule défectueuse Remplacer l'ampoule
	Fusible éteint Le rallumer
	Luminosité de réponse réglée sur sombre Remettre la vis de réglage en position lumière
	Approvisionnement interrompu Vérifiez les connexions du fil, réparer si nécessaire
	La période de captage n'est pas réglée correctement	Corriger la zone – Refaire le test de détection
	Lentille sale Nettoyez la lentille (avec un chiffon humide)Ne pas utiliser de solvants
La lampe s'allume continuellement	Mouvements constants dans la zone de détection (animaux, arbres, ...)	Enlever la source de chaleurSi nécessaire, ré-ajuster le détecteur de mouvements
	La durée de mise en route est trop longue Réduire le temps sur la vis de réglage
Manœuvre indépendante, non désirée	Panne de courant Cas normal – Redemarrage après 90 secondes
	Rayons du soleil sur la lentille Changer le réglage de la luminosité
	Des arbres, arbustes, etc... occasionnent une détection avec le vent.	Changer la zone de détection ou couvrir partiellement la lentille avec un couvercle en plastique clos
	Détection de la circulation routière Réduire la portée (par exemple en ajustant la vis de réglage "sensibilité") ou couvrir partiellement la lentille avec un couvercle en plastique clos
	Commutation de charges inductives (protections, relais,...)	Connector le filtre anti-parasites parallèlement au récepteur

Description

Tension nominale 220 - 240 V~; ± 10 %

Courant nominal / Courant de clôture 8 A (max. 0,4 sec.)

Contact de commutation Fermeture contact (μ largeur d'ouverture)

Fréquence 50 Hz

Alimentation de secours < 0,9 W

Angle de détection 240°

L'angle de rotation tête du capteur horizontal : ± 90°

Fonctionnement du capteur Bouton d'arrêt Automatique / Manuel

Cycle de fonctionnement continuellement variable Circa 5 sec. (T) - circa 12 min (+)

Pénombre à variation continue (Lux) 20 Lux - 300 Lux

Connexion technologie 3-câbles (L, N, connexion pour la charge du consommateur)

Puissance de coupure (charge ohmique) max. 2.000 W

Ampoules standards (charge à incandescence) max. 2.000 W

Lampes halogènes max. 2.000 W

Charge d'économie d'énergie max. 200 W

Dispositif RC optionnel 100 nF / 100 Ω – En parallèle de la charge inductive

Durée d'échauffement 90 sec.

Température environnante -20 °C... +40 °C

Température de stockage -20 °C... +40 °C

Degré de protection IP 54

Classe de protection Class II

dimensions 73 x 91 x 105 mm

Kopp GERMANY

Heinrich Kopp GmbH

Alzenauer Str. 68

63796 Kahl a. Main

DEUTSCHLAND

Kopp Austria GmbH
