INFRAcontrol R 240 AP IP54 - Bewegungsmelder Kopp - Kostenlose Bedienungsanleitung

Marke	Kopp
Modell	INFRAcontrol R 240 AP IP54
Produkttyp	Passiver Infrarot-Bewegungsmelder
Erfassungswinkel	240°
Erfassungsreichweite	12 m (bei 20°C, Höhe 2 m)
Nennspannung	220-240 V~ ±10 %, 50 Hz
Nennstrom	8 A (max. 0,4 s)
Max. Schaltleistung (ohmsch)	2000 W
Last Standardlampen	2000 W
Last Halogenlampen	2000 W
Last Energiesparlampen	200 W
Standby-Verbrauch	< 0,9 W
Einstellbare Nachlaufzeit	5 s bis 12 min
Einstellbare Dämmerungsschwelle	20 bis 300 Lux
Einstellbare Empfindlichkeit	3 m bis 12 m
Empfohlene Wandmontagehöhe	1,8 - 2,5 m
Empfohlene Deckenmontagehöhe	2,4 - 4,0 m
Horizontale Drehung des Sensors	±90°
Schutzart	IP54
Schutzklasse	II
Maße (L x B x H)	73 x 91 x 105 mm
Betriebstemperatur	-20 °C bis +40 °C
Lagertemperatur	-20 °C bis +40 °C
Aufwärmzeit	90 s
Manuelle Funktion	Ja (max. 5 h)
Wartung und Reinigung	Linse mit feuchtem Tuch reinigen, ohne Lösungsmittel
Sicherheit	Installation durch einen qualifizierten Elektriker, Einhaltung der Normen DIN VDE 0100

Häufig gestellte Fragen - INFRAcontrol R 240 AP IP54 Kopp

Wie installiere ich den Bewegungsmelder Kopp INFRAcontrol R 240 AP IP54?

Die Installation muss von einem qualifizierten Elektriker durchgeführt werden. Beachten Sie die Sicherheitsnormen DIN VDE 0100. Montieren Sie das Gerät in einer Höhe von 1,8 bis 2,5 m (Wand) oder 2,4 bis 4 m (Decke). Vermeiden Sie Wärmequellen, direktes Sonnenlicht und windige Bereiche. Verwenden Sie die mitgelieferten Halterungen für Eckmontagen. Stellen Sie sicher, dass das Gehäuse fest sitzt, um Fehlauslösungen zu vermeiden.

Warum leuchtet das Licht nicht?

Überprüfen Sie die Lampe, die Sicherung und die Stromversorgung. Stellen Sie sicher, dass die Dämmerungsschwelle während der Tests auf Tag (linke Position) eingestellt ist. Reinigen Sie die Linse, wenn sie verschmutzt ist. Passen Sie die Empfindlichkeit und den Erfassungsbereich an. Wenn das Problem weiterhin besteht, überprüfen Sie die elektrischen Anschlüsse.

Warum leuchtet die Lampe dauerhaft?

Dies kann durch ständige Bewegungen im Erfassungsbereich (Tiere, vom Wind bewegte Bäume) oder eine zu lange Nachlaufzeit verursacht werden. Verkürzen Sie die Nachlaufzeit (Einstellschraube TIME) oder passen Sie die Empfindlichkeit an. Decken Sie die Linse teilweise mit einer Plastikabdeckung ab, um den Erfassungsbereich zu begrenzen.

Wie stelle ich die Nachlaufzeit (Beleuchtungsdauer) ein?

Verwenden Sie die Einstellschraube TIME (18). Drehen Sie gegen den Uhrzeigersinn für eine kurze Dauer (ca. 5 s in Position T) und im Uhrzeigersinn für eine lange Dauer bis zu 12 Minuten. Die Werte sind ungefähr.

Wie stelle ich die Empfindlichkeit (Reichweite) ein?

Verwenden Sie die Einstellschraube SENS (19). Drehen Sie gegen den Uhrzeigersinn, um die Reichweite zu reduzieren (ca. 3 m), und im Uhrzeigersinn, um sie auf bis zu 12 m zu erhöhen. Passen Sie sie den örtlichen Gegebenheiten an.

Wie stelle ich die Dämmerungsschwelle (Auslösung nach Helligkeit) ein?

Verwenden Sie die Einstellschraube LUX (20). Drehen Sie gegen den Uhrzeigersinn für eine Auslösung bei Tag (ca. 20 Lux) und im Uhrzeigersinn für die Nacht (ca. 300 Lux). Die Position T entspricht dem Testmodus (immer an bei Bewegung).

Wie führe ich einen Starttest durch?

Stellen Sie die Schrauben TIME und LUX auf T. Warten Sie nach dem Einschalten 90 Sekunden. Gehen Sie dann diagonal durch den Erfassungsbereich. Die Lampe sollte sich einschalten und nach der Nachlaufzeit ausschalten. Wiederholen Sie den Vorgang, bis ein zufriedenstellendes Ergebnis erzielt wird.

Was tun bei häufigen Fehlauslösungen?

Mögliche Ursachen sind: vorbeilaufende Tiere, Äste, Sonnenreflexion, Vibrationen. Reduzieren Sie die Empfindlichkeit, passen Sie den Erfassungswinkel an oder decken Sie die Linse teilweise mit einer Abdeckung ab. Halten Sie das Gerät von Wärmequellen oder Wind fern.

Was sind die wesentlichen Sicherheitsvorkehrungen für die Installation?

Die Installation darf nur von einem qualifizierten Elektriker durchgeführt werden. Beachten Sie die 'fünf Sicherheitsregeln': Freischalten, gegen Wiedereinschalten sichern, Spannungsfreiheit feststellen, Erden und Kurzschließen, benachbarte unter Spannung stehende Teile abdecken. Befolgen Sie die Norm DIN VDE 0100. Schließen Sie kein beschädigtes Gerät an.

Kann der Melder im manuellen Modus betrieben werden?

Ja, es ist möglich, eine Dauerbeleuchtung für maximal 5 Stunden zu aktivieren. Drücken Sie dazu, während die Lampe eingeschaltet ist, zweimal einen Taster (AUS-EIN, AUS-EIN) innerhalb von 2 Sekunden. Nach 5 Stunden schaltet der Melder automatisch zurück in den Automatikmodus.

BEDIENUNGSANLEITUNG INFRAcontrol R 240 AP IP54 Kopp

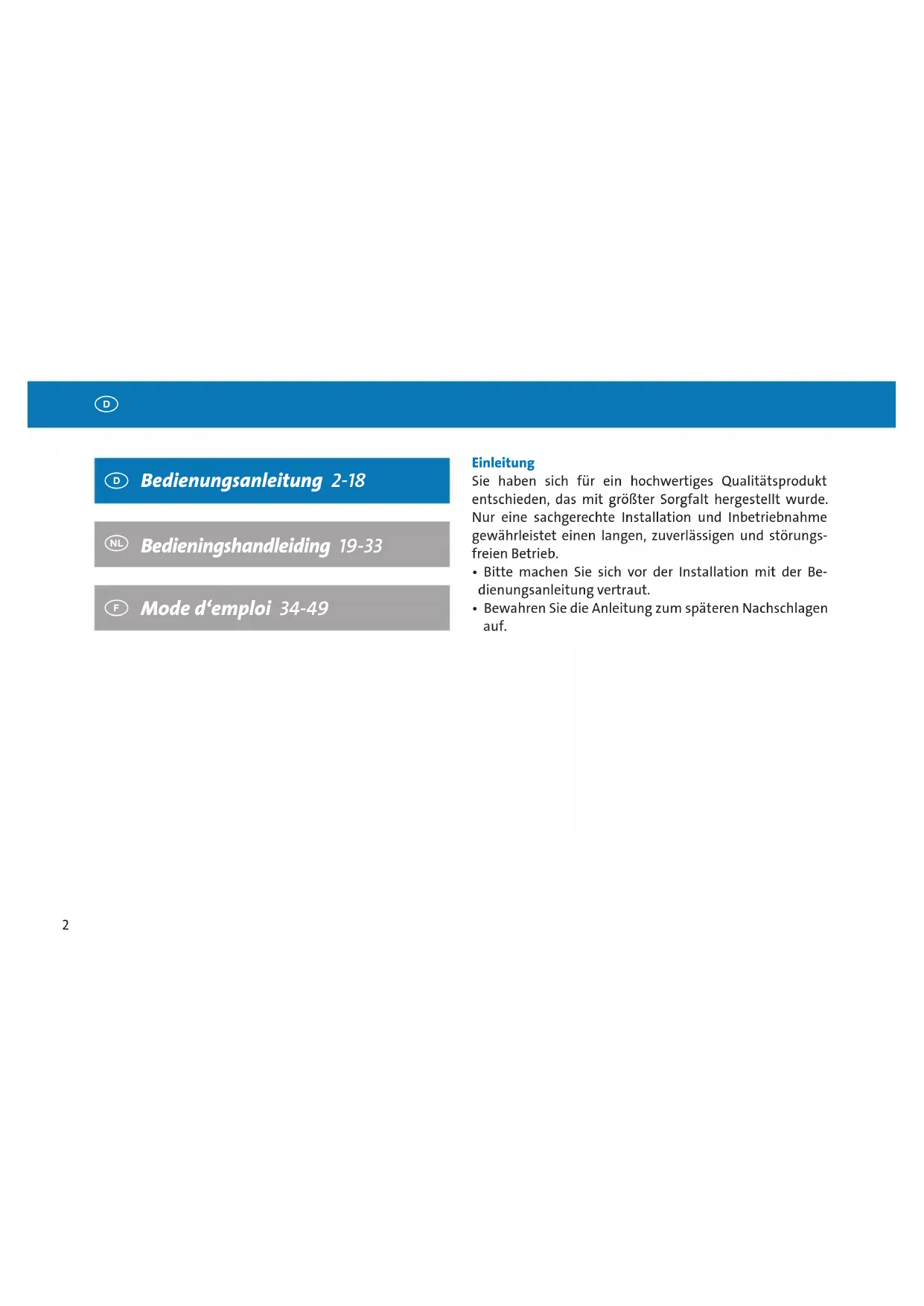

Bedienungsanleitung 2-18

Sie haben sich für ein hochwertiges Qualitätsprodukt entschieden, das mit größter Sorgfalt hergestellt wurde. Nur eine sachgerechte Installation und Inbetriebnahme gewährleistet einen langen, zuverlässigen und störungsfreien Betrieb.

• Bitte machen Sie sich vor der Installation mit der Bedienungsanleitung vertraut.
• Bewahren Sie die Anleitung zum späteren Nachschlagen auf.

Sicherheitshinweise

Installation nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen.

Durch eine unsachgemäße Installation gefährden Sie:

• Ihr eigenes Leben
  • Das Leben der Nutzer der elektrischen Anlage

Mit einer unsachgemäßen Installation riskieren Sie schwere Sachschäden, z. B. durch Brand.

Es droht für Sie die persönliche Haftung bei Personen- und Sachschäden.

Wenden Sie sich an einen Elektroinstallateur!

Für die Installation sind insbesondere folgende Fachkenntnisse erforderlich:

• die anzuwendenden „5 Sicherheitsregeln“: Freischalten; gegen Wiedereinschalten sichern; Spannungsfreiheit feststellen; Erden und Kurzschließen; benachbartem unter Spannung stehende Teile abdecken oder abschranken.
• Auswahl des geeigneten Werkzeuges, der Messgeräte und ggf. der persönlichen Schutzausrüstung
  • Auswertung der Messergebnisse

• Auswahl des Elektroinstallationsmaterials zur Sicherung der Abschaltbedingungen

• IP-Schutzarten
  • Einbau des Elektroinstallationsmaterials

• Art des Versorgungsnetzes (TN-System, IT-System, TT-System) und die daraus folgenden Anschlussbedingungen (klassische Nullung, Schutzerdung, erforderliche Zusatzmaßnahmen, etc...)

Zum Anschluss beigefügte Anschlussbilder beachten.

Beschädigte oder teilweise beschädigte Geräte dürfen nicht angeschlossen und nicht verwendet werden.

Vergewissern Sie sich vor der Montage, daß die an das Gerät anzuschließenden sowie die bereits angeschlossenen Leiter keine Spannung führen.

Vergewissern Sie sich, daß der Schaltkasten, in den das Gerät eingebaut wird, nach dem Einbau des Installationsschütz eine unbeabsichtigte Berührung der Klemmen ausschließt.

Regeln der Elektrotechnik und DIN VDE 0100 beachten.

Funktionsprinzip

Die INFRAcontrol Bewegungsschalter sind Passiv-Infrarot-Bewegungsschalter.

Über eine Linsenoptik können die Sensoren des INFRAcontrol Bewegungsschalters unsichtbare Wärmestrahlen von bewegten Körpern (Menschen, Tiere, etc.) erfassen, auswerten und elektronisch in Schaltvorgänge umsetzen.

Wärmestrahlen können allerdings Hindernisse wie Wände, Glasscheiben, etc. nicht durchdringen.

Dies ist bei der Auswahl des geeigneten Montageortes zu berücksichtigen.

Der Bewegungsschalter sollte nach Möglichkeit vor Regen, Wind und direkter Sonneneinstrahlung geschützt installiert werden, um unerwünschte Schaltungen zu verhindern.

Bewegungsschalter – Einzelteile

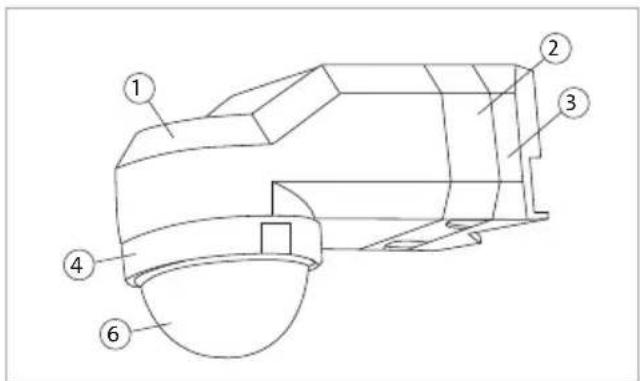

① Bewegungsschalter Gehäuse
② Bewegungsschalter Obergehäuse
③ Montagewinkel (Inneneck / Außeneck)
④ Abdeckring Stellschrauben
⑤ Stellschrauben
⑥ Linsensystem

Montagemöglichkeiten

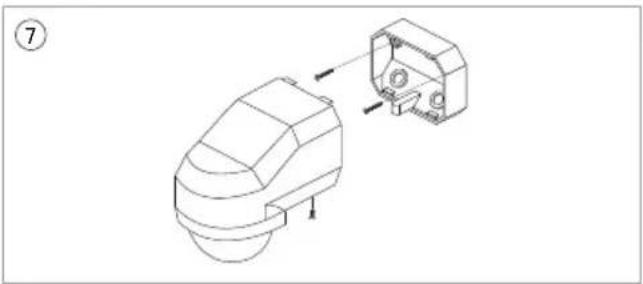

⑦ Aufputz Wandmontage

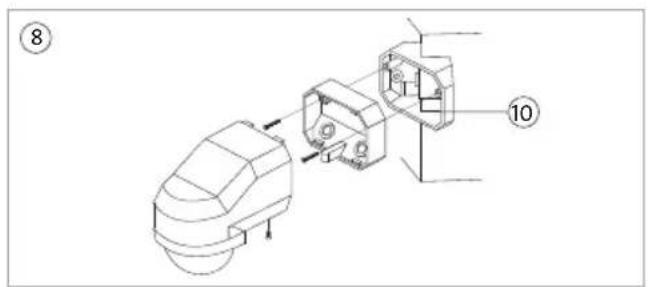

⑧ Aufputz Eckwinkelmontage (Außenecke)

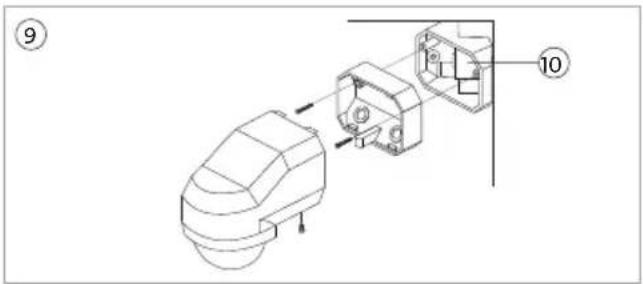

⑨ Aufputz Eckwinkelmontage (Innenecke)
⑩ Bei Eckwinkelmontage den beigelegten Eckwinkel verwenden.

Damit die Schutzklasse IP54 eingehalten wird, den Bewegungsschalter nicht schräg im Außenbereich montieren. ⑪

⑨ 10

Um Fehlauslösungen zu vermeiden, sollte der Montageort mindestens 1 m von einer Leuchte entfernt sein.

Bewegungen (z. B. Schwingungen) des Gerätes wirken genauso wie Bewegungen im Erfassungsbereich (z. B. Sträucher, Blumen, Gardinen, etc.) und können zu Fehl-auslösungen führen.

Daher ist eine feste Gerätemontage obligatorisch.

• Zur Erleichterung der Montage kann die auf der Verpackung aufgedruckten Bohrschablone verwendet werden.
• Bohrschablone anhalten, Bohrlöcher anzeichnen und Löcher mit ∅ 6 mm bohren.
• Dübel eindrücken und Gehäuseunterteil anschrauben.

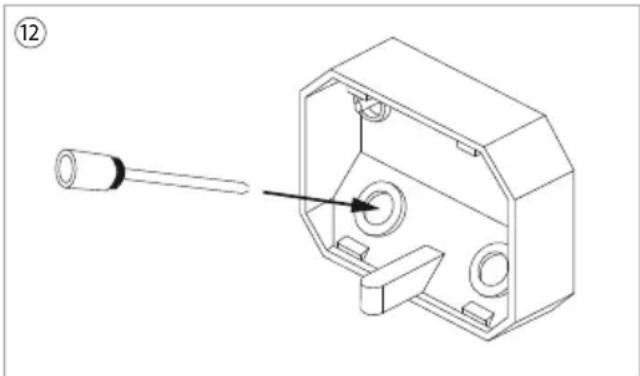

• Gummitülle für die Leitungsdurchführung einsetzen und die Anschlussleitung hindurchführen. ⑫
  • Die Kabeleinführungsstelle muss absolut dicht sein.
  • Elektrischen Anschluss herstellen.
• Frontkappe aufsetzen und zusammenschrauben.

Das Gerät und die angschlossene Verbraucher müssen durch vorgeschaltete Schutzorgane geschützt werden.

Bei Auswahl des/der geeigneten Schutzorgane sind die entsprechenden einschlägigen Errichtungsrichtlinien unbedingt zu beachten.

Elektrischer Anschluss

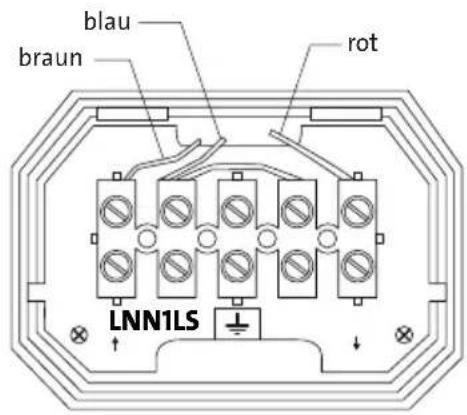

Anschlussleitungen ca. 6-8 mm abisolieren und wie folgt anschließen:

• Siehe Anschlussbild ^13
  • Phase L (schwarz) an Klemme L (Leitung braun)
• Neutralleiter N (blau) an Klemme N (Leitung blau)
  • Schaltdraht / Lampendraht an Klemme LS (Leitung rot)
• Neutralleiter / Lampendraht an Klemme N1 (Leitung blau)

Der Bewegungsschalter ist nach ca. 90 Sekunden (Einmesszeit / Aufwärmzeit) nach Anschluss ans Stromnetz betriebsbereit.

Erdungsanschluss (gnge) mittlere Klemme „ 12 “

Anschluss von Verbrauchern

Hohe Einschaltströme verkürzen die Relaislebensdauer gravierend. Beachten Sie hierzu die technischen Angaben des Leuchten-, bzw. Leuchtmittelherstellers. Hohe induktive Lasten sollten über ein zusätzliches Relais oder ein zusätzliches Schütz geschaltet werden.

13

blau braun rot LNN1LS

L N N1LS ↑ ↓ 220 - 240 V~ Last

Erfassungsbereich

Der Erfassungsbreich beträgt 240°.

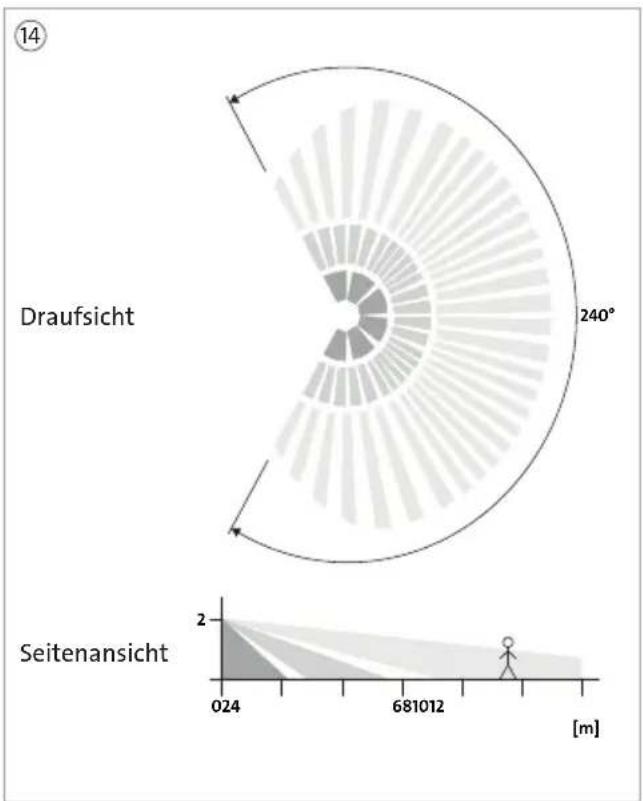

Die angegebene Erfassungsreichweite ^14 bezieht sich auf eine Montage-/Einbauhöhe von 2 m. (siehe Angaben Technische Daten)

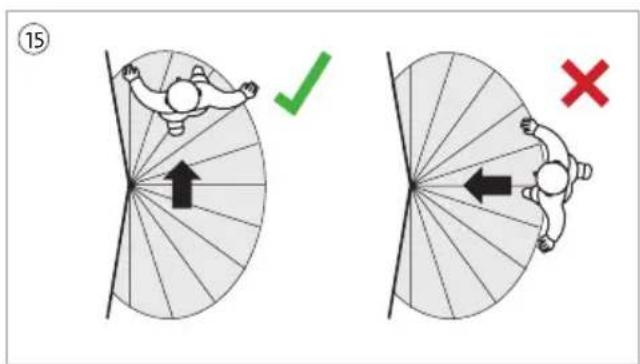

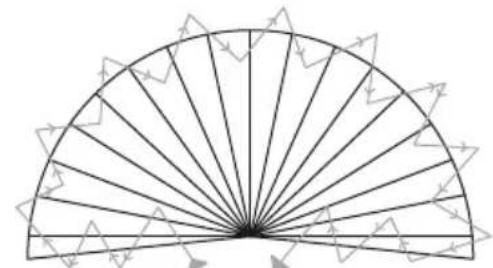

Das zuverlässigste Schaltverhalten zeigt der Bewegungsschalter, wenn der Erfassungsbereich quer und nicht frontal zum Bewegungsschalter durchschritten wird. (siehe Abbildung) ^15

⑮ ✓ ×

Mechanische Einstellung des Erfassungsbereichs

Aufgrund örtlicher Besonderheiten kann es notwendig sein, den Erfassungsbereich des Bewegungsschalters anzupassen.

Hierzu kann der Bewegungsschalter mechanisch verstellt werden. ^16

Zum Ausblenden bestimmter Erfassungsbereiche können die beigelegten Kunststoffteile verwendet werden. ^17

Einstell-Drehpotentiometer

Die Einstellmöglichkeiten (Stellschrauben) ⑤ sind mit einem Kunststoffring ④ abgedeckt.

Zum Einstellen der Bewegungsschalter-Werte den Kunststoffring ^4 vorsichtig entfernen und anschließend wieder den Kunstsoffring ^4 aufstecken.

Achtung: Nur bei aufgestecktem Kunststoffring ④ wird die Schutzklasse IP 54 gewährleistet.

Es werden die Einstellmöglichkeiten sichtbar:

18 Einstellung Nachlaufzeit
⑲ Einstellung Empfindlichkeit (Sensitivity)
20 Einstellung Dämmerungsschwelle

16/17 90° 90°

Einstellen der Dämmerungsschwelle

Den gewünschten Helligkeitswert an der Stellschraube ^20 des Bewegungsschalter manuell einstellen.

Den gewünschten Helligkeitswert an der Stellschraube stufenlos zwischen den Werten ↗ (ca. 20 Lux) bis T (ca. 300 Lux) einstellen.

Bei direkter Sonneneinstrahlung liegt die Helligkeit über der Einstellgrenze, d. h. der Bewegungsschalter reagiert dann nicht mehr.

Stellschraube Linksanschlag bedeutet: Tagbetrieb Stellschraube Rechtsanschlag bedeutet: Nachtbetrieb

Die angegebenen Werte entsprechen zirka Angaben und unterliegen technischen Schwankungen.

2018 LUXLUX T T

Einstellen der Einschaltdauer (Ausschaltverzögerung)

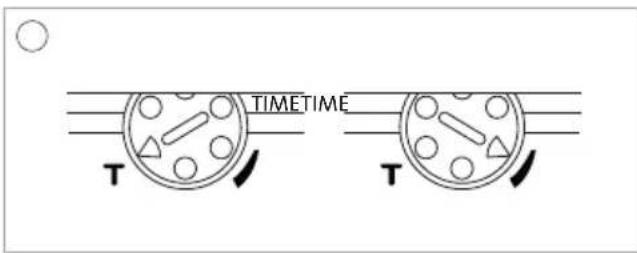

Die gewünschte Einschaltdauer an der Stellschraube ^18 einstellen.

Die Einstellung ist stufenlos einstellbar von 5 Sekunden bis 12 Minuten.

Stellschraube Linksanschlag bedeutet:

- Kürzeste Einschaltdauer (ca. 5 Sekunden, T = Test) Stellschraube Rechtsanschlag bedeutet:

• Längste Einschaltdauer (5 Sekunden ... 12 Minuten)

Die angegebenen Werte entsprechen zirka Angaben und unterliegen technischen Schwankungen.

TIMETIME T T

Entfernungs-Feineinstellung (Sensivität)

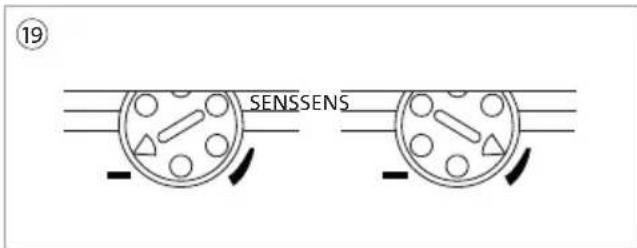

Die gewünschte Empfindlichkeitseinstellung ^19 an der Stellschraube einstellen.

Die Einstellung ist stufenlos von 3 m bis 12 m einstellbar.

Stellschraube Linksanschlag bedeutet:

• Geringste Empfindlichkeit (ca. 3 m)

Stellschraube Rechtsanschlag bedeutet:

• Höchste Empfindlichkeit (ca. 3 m ... 12 m)

Die angegebenen Werte entsprechen zirka Angaben und unterliegen technischen Schwankungen.

19 SENSSENS

Gehtest

Der Gehtest dient dazu, den Bewegungsschalter am gewünschten Montageort auf einwandfreie Erfassungsfunktion zu überprüfen.

Dazu folgende Einstellungen vornehmen:

- Stellschraube Zeiteinstellung ^18 auf Position „T“ drehen.

- Stellschraube Dämmerungsschwelle ^20 auf Position „T“ drehen.

Bewegungsschalter korrekt montieren und an Netzspannung ^13 anschließen.

Der ist nach ca. 90 Sekunden Betriebsbereit.

Während dieser Anwärmphase blinkt die angeschlossene Leuchte ein mal.

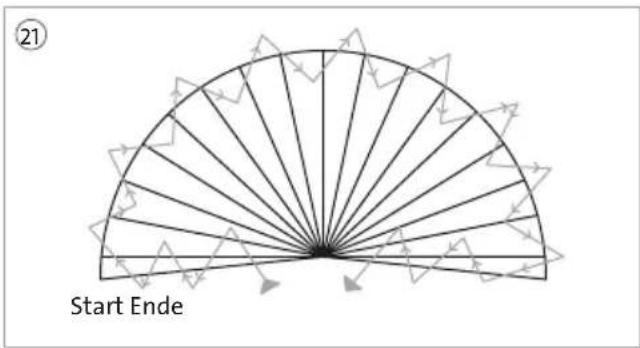

Den Gehtest von außerhalb des wahrscheinlichen Erfassungsbereiches ②1 beginnen und den Erfassungsbereich queren bis der Bewegungsschalter schaltet.

Die angeschlossene Leuchte wird eingeschaltet.

Warten bis die Leuchte wieder ausschaltet und den Gehtest bis zum zufriedenstellenden Ergebnis wiederholen.

18 20 TIME T

LUX T

21 Start Ende

Funktionstest

Stellschraube auf Linksanschlag ^18 (kürzeste Einschaltdauer) und Dämmerungsschwelle ^20 auf Linksanschlag (Tageslichtbetrieb) einstellen.

Den Erfassungsbereich 21 quer durchschreiten.

Angeschlossene Last, z. B. Leuchte sollte einschalten.

Nach Ablauf der eingestellten Einschaltdauer, sollte die Leuchte wieder ausschalten.

Nach erfolgreich durchgeführtem Funktionstest, die gewünschten Einstellparamenter (Dämmerungsschwelle, Einschaltdauer) für den Dauerbetrieb einstellen.

21

Manuel EIN (Tasteransteuerung)

Der Bewegungsschalter kann manuell auf Dauerlicht für max. 5 Stunden geschaltet werden.

Hierzu den Bewegungsschalter über eine Taster mit Öffnerkontakt anschließen.

Der Bewegungsschalter muss EIN-geschaltet sein, d. h. die angeschlossenen Lampe muss leuchten.

Den Taster zweimal hintereinander AUS und EIN schalten (AUS-EIN / AUS-EIN).

Die beiden Taster Schaltvorgänge müssen innerhalb 0,5 Sekunden – und 2 Sekunden ausgeführt werden.

Der Bewegungsschalter schaltet dann für max. 5 Stunden den Verbraucher ein.

Nach Ablauf der max. Einschaltzeit (5 Stunden) schaltet der Bewegungsschalter wird automatisch in den AUTO-Modus zurück.

Die Einschaltzeit von 5 Stunden kann manuell verkürzt werden.

Hierzu die Stromversorgung zum Bewegungsschalter für mindestens 10 Sekunden unterbrechen.

Dazu den Taster für mindestens 10 Sekunden drücken.

Schaltungsbeispiele

L N braun blau IC rot M

Grundschaltung Bewegungsschalter

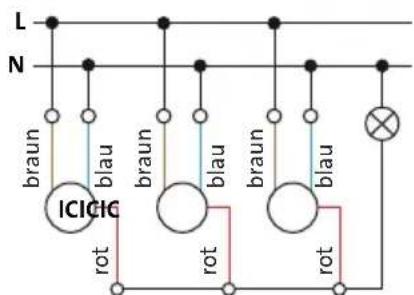

L N braun blau IC rot E-

L N braun blau braun blau braun blau ICICIG rot rot rot

Parallelschaltung mit Universalschalter (Ausschalter) Parallelschaltung Bewegungsschalter

Störungssuche
Störung Ursache Abhilfe

Leuchte schaltet nicht	Glühlampe defekt Leuchtmittel tauschen
	Sicherung ausgeschaltet Einschalten
	Ansprechhelligkeit dunkel gestellt Stellschraube in Richtung hell drehen
	Zuleitung unterbrochen Zuleitung prüfen, gegebenenfalls reparieren
	Erfassungszeitraum nicht richtig eingestellt Bereich korrigieren – Im Erfassungsbereich probegehen
	Linse verschmutzt Reinigen der Linse (feuchtes Tuch)Keine Lösungsmittel verwenden
Licht brennt ständig	Ständige Bewegung im Erfassungsbereich (Tiere, Bäume, ...)	Wärmequelle entfernenBewegungsschalter gegebenenfalls neu justieren
	Einschaltdauer zu lange eingestellt Zeit an der Stellschraube reduzieren
Selbstständiges, unerwünschtes Schalten	Einschalten nach Netzausfall Normalfall – Anwärmphase ca. 90 Sek.
	Sonnenlicht auf die Linse Helligkeitseinstellung verändern
	Bäume, Sträucher, etc... im Wind bewirken Schaltung	Erfassungsbereich verändern oder Linse teilweise durch beigelegte Kunststoffabdeckungen abdecken
	Erfassung des Straßenverkehrs Reichweite verringern (z. B. durch Einstellung an der Stell-schraube „Sensitivity“) oder Linse teilweise durch beigelegte Kunststoffandeckungen abdecken
	Schalte von induktiven Verbrauchern (Schütze, Relais, ...)	Entstörfilter parallel zum Verbraucher schalten

Technische Daten

Beschreibung

Nennspannung 220 - 240 V\~; ± 10 %

Nennstrom / Schaltstrom 8 A (max. 0,4 sec.)

Schaltkontakt Schließer (μ Öffnungsweite)

Frequenz 50 Hz

Standby Leistung < 0,9 W

Erfassungswinkel 240°

Erfassungsbereich (20 °C und 2 m Höhe) 12 m

Empfohlene Einbauhöhe für AP-Montage 1,8 - 2,5 m

Empfohlene Einbauhöhe für Decken-Montage 2,4 - 4,0 m

Drehwinkel Sensorkopf horizontal: ± 90°

Betriebsmodus Auto / Manual Override

Einschaltdauer (stufenlos) Circa 5 Sek. (T) - circa 12 Min. (+)

Dämmerungsschwelle (stufenlos) (Lux) 20 Lux - 300 Lux

Anschlusstechnik 3-Draht (L, N, Schaltdraht zum Verbraucher)

Schaltleistung (ohmsche Last) max. 2.000 W

Glühbirnen max. 2.000 W

Halogenlampen

max. 2.000 W

Leuchtstofflampen (Reihenkompensiert) max. 500 W

Leuchtstofflampen (Parallelkompensiert) max. 500 W

Induktive Lasten max. 300 W (cos phi 0,4)

Energiesparlampen max. 200 W

LED Lampen max. 200 W

Optional RC-Glied 100 nF / 100 Ohm – Parallelschaltung zu induktiven Lasten

Aufwärmzeit 90 sec.

Umgebungstemperatur -20 °C ... +40 °C

Lagertemperatur -20 °C ... +40 °C

Schutzgrad IP 54

Schutzklasse Class II

Abmessungen 73 x 91 x 105 mm

Bedienungsanleitung 2-18

• IP-beschermingsklassen

Beschermingsklasse Class II

Afmetingen 73 x 91 x 105 mm

Bedienungsanleitung 2-18

Theodor-Simoneit-Straße 2

4160 Aigen

ÖSTERREICH

Kopp Benelux

Vijverlaan 12

6602 CX Wijchen

NEDERLAND

www.kopp.eu
