ensors DP - Capteurs de mesure environnementale Carel - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteurs de mesure environnementale (température, humidité, CO2, COV, PM2.5, PM10)
Marque	Carel
Modèle	Série ensors DP (DP-IAQ, DP-TH)
Dimensions (version murale)	98 x 98 x 33 mm
Dimensions (version conduite)	126 x 90 x 50 mm
Poids approximatif	200 g
Alimentation électrique	24 Vca/Vcc ±10% (SELV/PELV)
Consommation maximale	6,5 VA (24 Vca) / 4,8 W (24 Vcc)
Fonctions principales	Mesure de température, humidité relative, CO2 (0-5000 ppm), COV (0-100%), particules PM2.5/PM10 (0-1000 µg/m³) selon modèle ; sorties analogiques (0-10 V, 4-20 mA) et série RS485 Modbus
Précision température	±0,2°C à 25°C, ±0,8°C sur toute la plage
Précision humidité	±2% HR entre 20-80% à 25°C
Précision CO2	±3% de la valeur mesurée
Plage de température de fonctionnement	-10°C à +60°C (version murale) ; -20°C à +70°C (version conduite)
Indice de protection (boîtier)	IP30 (murale) / IP55 (conduite et environnement technique)
Matériau du boîtier	ABS RAL 9010 (mural) / Polyamide PA6 (conduite)
Entretien et nettoyage	Nettoyer avec un détergent neutre et de l'eau ; ne pas utiliser d'alcool, d'hydrocarbures ou d'ammoniac ; vérifier périodiquement les fentes d'aération
Sécurité	Classe III (EN60730) ; résistance de terminaison 120 ohms activable ; ne pas exposer à l'humidité, aux chocs ou aux températures excessives
Pièces détachées et réparabilité	Éléments sensibles remplaçables ; calibration manuelle possible ; durée de vie capteur CO2 : 15 ans, COV : >5 ans, PM : >10 ans
Garantie	2 ans sur les matériaux (hors consommables)
Homologations	Conception et production certifiées ISO 9001 ; conformité DEEE

FOIRE AUX QUESTIONS - ensors DP Carel

Comment installer la sonde murale ?

Ouvrir le boîtier en utilisant un tournevis dans la fente prévue, fixer la partie arrière au mur avec des vis de 3 mm max, puis refermer le couvercle en exerçant une légère pression.

Quels paramètres peut mesurer la sonde DP-IAQ ?

Elle peut mesurer la température, l'humidité relative, le CO2, les composés organiques volatils (COV) et les particules fines PM2.5/PM10 selon le modèle choisi.

Comment calibrer manuellement le capteur CO2 ?

Aérer la pièce jusqu'à une concentration <500 ppm, appuyer sur la touche T1 jusqu'à ce que la LED L3 reste allumée (environ 10 minutes), puis attendre la fin de la procédure.

Quels sont les types de sorties disponibles ?

Les sorties analogiques sont 0-1 V, 0-10 V ou 4-20 mA (selon modèle), et une sortie série RS485 avec protocoles Modbus ou Carel opto-isolée.

Quelle est la consommation électrique typique ?

En version série, la consommation est typiquement 5 mA à 12 Vcc et 4 mA à 24 Vcc (sortie non opto-isolée) ; en version analogique, environ 35 mA à 12 Vcc pour 2 sorties actives.

Peut-on utiliser la sonde en extérieur ?

Non, les sondes sont conçues pour un usage intérieur (murale) ou sur conduite de ventilation. Les versions pour environnement technique (DPP) offrent une protection IP55 mais ne sont pas destinées à une exposition directe aux intempéries.

Comment nettoyer la sonde ?

Utiliser un chiffon doux imbibé d'eau et de détergent neutre. Ne jamais utiliser d'alcool, de solvants ou d'ammoniac. Vérifier régulièrement que les fentes d'aération ne sont pas obstruées.

Quelle est la durée de vie des capteurs ?

Capteur CO2 : 15 ans ; capteur COV : plus de 5 ans ; capteur de particules : plus de 10 ans (dérive <1,25% par an).

Comment configurer l'adresse série via DIP switch ?

Utiliser le DIP 2 (8 positions) pour régler l'adresse binaire de 1 à 247. Par exemple, pour l'adresse 5, mettre les interrupteurs 1 et 3 en position ON (1+4=5).

Que faire en cas d'erreur de communication ?

Vérifier le câblage RS485 (paire torsadée, blindée), les résistances de terminaison (activer uniquement en dernier nœud), l'alimentation et l'adresse configurée. Les LED L1 (vert) et L2 (jaune) indiquent l'état de la communication.

MODE D'EMPLOI ensors DP Carel

CAREL base le développement de ses produits sur plusieurs dizaines d'années d'expérience dans le secteur CVC, sur l'investissement continu en innovation technologique de produit, sur les procédures et processus rigoureux de qualité avec des essais en circuit et fonctionnels sur 100% de sa production, sur les technologies de production les plus innovantes qui sont disponibles sur le marché. Cependant, CAREL et ses filiales/franchises ne garantissent pas que tous les aspects du produit et du logiciel inclus dans le produit répondront aux exigences de l'application finale, bien que le produit soit fabriqué conformément aux techniques et dans les règles de l'art. Le client (fabricant, concepteur ou installateur de l'équipement final) assume toute la responsabilité et tous les risques liés à la configuration du produit pour qu'il obtienne les résultats prévus dans le cadre de l'installation et/ou équipement final spécifique. Dans ce cas CAREL peut intervenir, moyennant des accords spécifiques préalables, en tant que conseiller pour la bonne réussite de la mise en service de la machine finale/application, mais ne peut en aucun cas être tenue responsable du bon fonctionnement de l'équipement/installation final. Le produit CAREL est un produit de pointe, dont le fonctionnement est spécifique dans la documentation technique fournie avec le produit ou téléchargeable, même avant l'achat, sur le site internet www.carel.com. Étant donné leur niveau technologique avancé, tous les produits CAREL requièrent une phase de qualification/configuration/programmation/mise en service afin de pouvoir fonctionner au moins pour telle application spécifique. L'absence de cette phase d'étude, comme indiquée dans le manuel, peut provoquer des dysfonctionnements dans les produits finaux dont CAREL ne pourrait être tenu responsable. Seul un personnel qualifié peut installer ou effectuer des interventions d'assistance technique sur le produit. Le client final ne doit utiliser le produit qu'en accord avec les modalités décrites dans la documentation dudit produit. Sans pour autant exclure l'obligation de respecter des mises en garde supplémentaires générées dans le manuel, nous tenons à faire remarquer que dans tous les cas, et ce pour tout produit CAREL, il faut respecter les consignes suivantes:

• éviter que les circuits électroniques se mouillent. La pluie, l'humidité et tous les types de liquides ou la condensation contiennent des substances minérales corrosives pouvant endommager les circuits électroniques spécifiés les seuils de température et d'humidité spécifiques dans le manuel;
• ne pas installer le dispositif dans des milieux particulièrement chauds. Des températures trop élevées peuvent réduire la durée de vie des dispositifs électroniques, les endommager et déformer ou faire fondre les pièces en plastique. Dans tous les cas, le produit doit être utilisé ou stocké dans des milieux où sont respectés les seuils de température et d'humidité spécifique dans le manuel;
• ne pas essayer d'ouvrir le dispositif d'une autre manière que celles indiquées dans le manuel:
• ne pas faire tomber le dispositif, le cogner ou le secouer, car les circuits internes et les mécanismes risqueraient de subir des dommages irréparables;
• ne pas utiliser de produits chimiques corrosifs, ni solvants ou détergents agressifs pour nettoyer le dispositif;
• ne pas utiliser le produit dans des milieux d'application autres que ce qui est spécifique dans le manuel technique.

Tous les conseils indiqués ci-dessus sont également valables pour la commande, les cartes série, les clés de programmation ou bien tout autre accessoire du portefeuille de produits CAREL. CAREL adopte une politique de développement continu. Par conséquent, CAREL se réserve le droit d'apporter des modifications et des améliorations, sans préavis, à n'importe quel produit décrit dans ce document. Les données techniques figurant dans le manuel peuvent subir des modifications sans obligation de préavis. La responsabilité de CAREL quant à son produit est régie par les conditions générales du contrat CAREL publiées sur le site www.carel.com et/ou par des accords spécifiques passés avec les clients; notamment, dans la mesure permise par la réglementation applicable, en aucun cas CAREL, ses employés ou ses filiales/franchises ne seront responsables d'éventuels manques à gagner ou ventes perdues, de pertes de données et d'informations, de coûts de marchandises ou de services de remplacement, de dommages causés à des objets ou personnes, d'interruptions d'activité ou d'éventuels dommages directs, indirects, accidentels, patrimoniaux, de couverture, punitifs, spéciaux ou conséquents causés d'une façon quelconque, qu'il s'agisse de dommages contractuels, extracontractuels ou dus à la négligence ou à une autre responsabilité dérivant de l'installation, de l'utilisation du produit ou de l'impossibilité d'utiliser ce dernier, même si CAREL ou ses filiales/franchises avaient été averties du risque de dommages.

MISE AU REBUT Fig. 1

Informations relatives à l'elimination correcte des déchets d'équipements électriques et électroniques (DEEE)

Le produit est composé d'éléments en métal et d'éléments en plastique. En référence à la Directive 2002/96/CE du Parlement européen et du Conseil du 27 janvier 2003 et aux normes nationales correspondantes de mise en œuvre, nous vous informons que:

• Il existe l'obligation de ne pas éliminer les DEEE comme déchets urbains et d'effectuer, pour lesdits déchets, une collecte à part; Pour la mise au rebut, il faut utiliser les systèmes de ramassage publics ou privés prévus par les lois locales. Il est en outre possible de remettre l'appareil à la fin de sa vie au distributeur en cas d'achat d'un nouvel appareil;
• cet appareil peut contenir des substances dangereuses : un usage impropre ou une élimination non correcte pourrait avoir des effets négatifs sur la santé humaine et sur l'environnement;
• le symbole (bac de déchets sur roues barré) représenté sur le produit ou sur l'emballage et sur la notice d'instruction indique que l'appareil a été mis sur le marché après le 13 août 2005 et qu'il doit faire l'objet d'une collecte sélective;
• En cas d'élimination abusive des déchets électriques et électroniques, des sanctions établies par les normes locales en vigueur en matière d'élimination sont prévues.

Garantie sur les matériaux : 2 ans (à partir de la date de production, à l'exception des éléments consommables).

Homologations : la qualité et la sécurité des produits CAREL S. p. A. sont garanties par le système de conception et de production certifié ISO 9001

Séparer le plus possible les câbles des sondes et des entrées numériques des câbles des charges inductives et de puissance à n d’éviter de possibles interférences électromagnétiques. Ne jamais enrouler dans les mêmes goulottes (y compris dans celles des tableaux électriques) les câbles de puissance et les câbles de signal.

Légende de symboles:

Attention : soumet à l'attention de l'utilisateur des sujets critiques concernant l'utilisation du produit.

Remarque: attire l'attention sur un sujet d'une certaine importance; notamment sur le côté pratique de l'utilisation de différentes fonctions du produit.

Attention: ce produit doit être incorporé et/ou intégré dans un appareil ou une machine finale. Le contrôle de conformité aux lois et aux normes techniques en vigueur dans le pays où l'appareil ou la machine finale seront utilisés est de la responsabilité du fabricant. Avant la livraison du produit, Carel a déjà effectué les contrôles et les essais prévus par les Directives européennes et les normes harmonisées correspondantes, en utilisant une configuration de test typique, qui ne doit pas être considérée comme représentative de toutes les conditions d'installation finale.

1. Introduction 7

1.1 Caractéristiques générales

3. Installation sondes dp-iaq 11

3.1 Montage et fixation du dispositif 11 3.2 Branchements électriques et câblage de la sonde DP-IAQ 13 3.3 Configuration sonde DP-IAQ 14 3.4 Étalonnage de l'instrument 16 3.5 Connexion au réseau RS485 de supervision, installation typique 17 3.6 Tableau Variables-Paramètres principaux pour sondes série 19 3.7 Tableau de la compatibilité chimique de l'élément sensible 22 3.8 Caractéristiques techniques.. 22

4. Installation sondes dp-th 24

4.1 Connexion de la sonde à sortie analogique 24 4.2 Connexions pour sondes avec sortie série RS485 26 4.3 Exemple de configuration sonde série RS485 27 4.4 Exemple de connexion au réseau RS485 Field bus 27 4.5 Exemple de connexion au réseau RS485 de supervision....28 4.6 Connexion alimentation 28 4.7 Cablage 28 4.8 Remarques concernant les sondes DP-TH (avec sortie analogue) 29 4.9 Tableau Variables-Paramètres principaux pour sondes série 30 4.10 Avertissements généraux 31 4.11 Tableau de la compatibilité chimique de l'élément sensible 31 4.12 Montage et fixation du dispositif 32 4.13 Modification de la configuration par défaut des sondes.. environmentnement interieur et conduite 33 4.14 Version avec sortie NTC seine 33 4.15 Valeurs de résistance des sondes de température NTC CAREL 35 4.16 Caractéristiques techniques 36 4.17 Dimensions mécaniques 37

1. Introduction

Pour une intégration toujours plus importante de périphériques, CAREL offre des solutions complètes et avancées, en mesure de répondre à la plupart des applications requises par le marché.

CAREL propose des systèmes de régulation et d'humidification destinés au marché HVAC/R, notamment des régulateurs, humidificateurs, récupérateurs, instruments de supervision et une vaste gamme d'accessoires parmi lesquels des sondes de mesure des paramètres de l'air ambiant. C'est pourquoi CAREL offre une large gamme de sondes qui répondent aux exigences des installateurs et des producteurs du marché HVAC/R, avec des solutions technologiques innovantes et qui répondent parfaitement aux principaux standards du marché.

Cette gamme prévoit des sondes pour différents types d'utilisation, installées dans un environnement intérieur, sur une conduite ou dans un environnement technique, et des sondes de la qualité de l'air compatibles, conformes aux exigences des régulateurs et de la qualité qui désigne les produits CAREL.

Elle inclut les modèles de la série DP-TH en versions température et humidité, avec sortie analogue 4...20mA, 0...10V et sortie série RS485 (Carel ou Modbus), et les modèles de la série DP-IAQ (indoor Air Quality - Qualité de l'air en intérieur) dans les versions température, humidité CO2, COV (Composés Organiques Volatils) PM2.5 et PM10 avec sortie série RS485 (Modbus). Les sondes de la série DP* utilisent des sondes avec sortie numérique, d'un bon niveau de précision et avec un excellent rapport qualité/prix. Ces sondes sont généralement utilisées avec les contrôleurs Carel, mais peuvent également être utilisées avec d'autres contrôleurs, grâce à leurs sorties standards faciles à connecter et intégrer.

1.1 Caractéristiques générales

CAREL a conçu toute une gamme de sondes qui répondent aux exigences du marché de régulation des centrales HVAC/R. En plus de leurs performances reconnues, les sondes CAREL sont très flexibles et peuvent répondre aux exigences les plus variées du marché. La gamme prévoit des sondes de température et d'humidité de la série DP-TH, et des sondes de la série DP-IAQ, pour la mesure des paramètres suivants: Température, humidité, CO2, COV (Composés Organiques Volatils), PM2,5 et PM10. Toutes les sondes ont été spécialement conçues pour être compatibles non seulement avec tous les contrôleurs CAREL, mais aussi avec les standards les plus souvent utilisés sur le marché. Les modèles suivants sont disponibles: a) environnement intérieur, b) environnement technique, c) conduite, d'installations de type résidentiel ou industriel.

1.1.1 Sondes DP-IAQ

Les sondes qualité de l'air Carel mesurent la température, l'humidité, le CO2 (dioxyde de carbone), les COV (Composés Organiques Volatils), PM2.5 et PM10 et analysent les principaux paramètres d'expression du niveau de pollution des environnements pour répondre au moyen d'une seule sonde à toutes les exigences du marché des centrales HVAC/R.

Disponibles en plusieurs combinaisons, soit montées au mur ou pour conduite, elles ont toutes une sortie avec communication série RS485 Modbus pour la connexion et l'intégration dans un système Carel.

Avec afficheur Sans afficheur

Fig. 1. a Fig. 1. b

Sondes environnement intérieur (DPWQ*)

Elles sont utilisées dans des environnements intérieurs, pour des installations de ventilation, de climatisation et là où il est nécessaire de mesurer si l'air est sain. Elles sont prévues pour être montées au mur. Disponibles avec ou sans afficheur.

Sondes pour conduite (DPDQ*)

Elles sont utilisées dans des installations de chauffage et de climatisation qui utilisent des conduites. Elles sont munies d'une bride de fixation. La version sans afficheur est disponible.

1.1.2 Sondes DP-TH

Les sondes DP-TH Carel mesurent la température et l'humidité des centrales du marché HVAC/R. Disponibles en combinaisons, uniquement température, température et humidité, en version montées au mur ou sur une conduite. Les deux versions ont une sortie analogue et série RS485 (protocoles Modbus et Carel), pour la connexion et l'intégration à des périphériques du système Carel.

Sondes environnementales intérieures (DPW*)

Elles sont utilisées pour des installations de chauffage et de climatisation. Elles seront une esthétique adaptée à une utilisation en milieu résidentiel. Elles sont prévues pour être montées au mur.

Sondes pour environnement technique (DPP*)

Elles sont utilisées pour des environnements techniques (chambres froides, piscines, etc.) qui requièrent un degré élevé de protection du conteneur (IP55) et des sondes (IP54). Elles sont prévues pour être montées au mur.

Fig.1. e

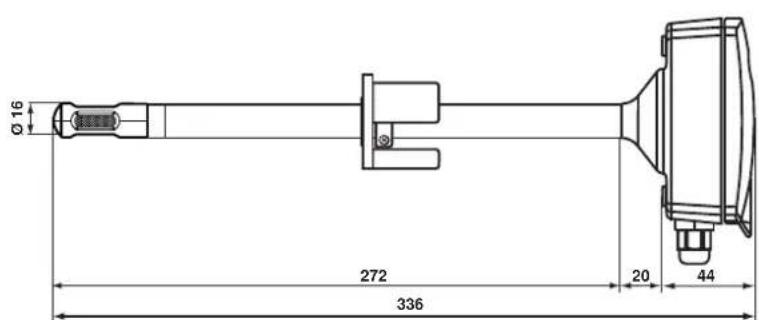

Sondes pour conduite (DPD*)

Elles sont utilisées dans des installations de chauffage et de climatisation qui utilisent des conduites. Elles sont munies d'une bride de fixation.

de tempéra-ture et autres options:	0 = non présente;
	Si le chiff re 4 est Q → 0 = Version sans afficheur → 1 = Version avec afficheur
Type de sortie:	0 = Sortie 0...1Vcc ou 4...20mA;
	1 = Sortie 0...1V ou 4...20mA et NTC résistive;
	2 = Sortie 0...10Vcc;
	4 = Sortie série RS485 opto-isolée Modbus/Carel;
	5 = Sortie 0...10V et NTC résistive;
	8 = Sortie série opto-isolée RS485 Modbus
Person. Client:	01 = Couleur RAL 9010 avec logo Carel
Emballage:	0 = Simple;
	1 = Multiple;
	N = Neutre;
	* = Personnelisé

Tab. 2. a

Le tableau suivant indique les codes disponibles.

Code produit

Description

nou-veau

Alim.

Type d'installation

Afficheur

Paramètres déetectables

Signaux en sortie

Cond.

Pan-neau envir.indus.

Pan-neau envir.

Pas d'aff.

Affich.

Temp.

% H.R.

CO2

COV

PM 2,5/10

RS 485

0...10 V

4...20 mA

NTC 10 K

DPWT010000

Version environ., sortie 0..1 V/0..5..1 Vcc/4..20 mA

12-24 Vca/cc

●

●

●

●

DPWT011000

Version environ., sortie 0..1 V/0..5..1 Vcc/4..20 mA

12-24 Vca/cc

●

●

●

●

DPWC111000

Version environ., sortie 0..1 V/0..5..1 Vcc/4..20 mA

12-24 Vca/cc

●

●

●

●

●

●

DPWC110000

Version environ., sortie 0..1 V/0..5..1 Vcc/4..20 mA

12-24 Vca/cc

●

●

●

●

●

DPWC115000

Version environn., sortie 0..10 Vcc

12-24 Vca/cc

●

●

●

●

●

●

DPWC112000

Version environn., sortie 0..10 Vcc

12-24 Vca/cc

●

●

●

●

●

DPWC114000

Version environn., série RS485 opto-isolée

12-24 Vca/cc

●

●

●

●

●

DPWT014000

Version environn., assortederie RS485 opto-isolée

12-24 Vca/cc

●

●

●

●

DPPT010000

Version environn., sortie 0..1 V/0..5..1 Vcc/4..20 mA

12-24 Vca/cc

●

●

●

●

DPPT011000

Version environn., sortie 0..1 V/0..5..1 Vcc/4..20 mA

12-24 Vca/cc

●

●

●

●

DPPC111000

Version environn., assortedie 0..1 V/0..5..1 Vcc/4..20 mA

12-24 Vca/cc

●

●

●

●

●

●

DPPC110000

Version environn., assortedie 0..1 V/0..5..1 Vcc/4..20 mA

12-24 Vca/cc

●

●

●

●

●

DPPC210000

Version environn., assortedie 0..1 V/0..5..1 Vcc/4..20 mA

12-24 Vca/cc

●

●

●

●

●

DPPC112000

Version environn., assortedie 0..10 Vcc

12-24 Vca/cc

●

●

●

●

●

DPPC212000

Version environ. int.Sortie 0..10 Vcc

12-24 Vca/cc

●

●

●

●

●

DPPT014000

Version environn., assortedie R5485 opto-isolée

12-24 Vca/cc

●

●

●

●

DPPC114000

Version environn., assortedie R5485 opto-isolée

12-24 Vca/cc

●

●

●

●

●

DPPC214000

Version environn., assortedie R5485 opto-isolée

12-24 Vca/cc

●

●

●

●

●

DPDT010000

Version environn., assortedie 0..1 V/0..5..1 Vcc/4..20 mA

12-24 Vca/cc

●

●

●

●

Code produit Description

nou-veau

Alim.

Type d'installation Aff cheur Paramètres déetectables Signaux en sortie

Cond.

Pan-neu envir. Indus.

Pan-neu envir.

Pas d'aff.

Aff ch.

Temp. %

H.R. CO2

COV

PM 2,5/10

RS 485

0...10 V

4...20 mA

NTC 10 K

DPDT011000

Version conduite sortie 0...1 V-0,5...1 Vcc/4...20 mA

12-24 Vca/cc

●

●

●

●

DPDC111000

Version environ., sortie 0...1 V-0,5...1 Vcc/4...20 mA

12-24 Vca/cc

●

●

●

●

DPDC110000

Version conduite sortie 0...1 V-0,5...1 Vcc/4...20 mA

12-24 Vca/cc

●

●

●

●

DPDC210000

Version conduite sortie 0...1 V-0,5...1 Vcc/4...20 mA

12-24 Vca/cc

●

●

●

●

DPDC112000

Version conduite, sortie 0...10 Vcc

12-24 Vca/cc

●

●

●

●

DPDC212000

Version conduite, sortie 0...10 Vcc

12-24 Vca/cc

●

●

●

●

DPDT014000

Version conduite, sortie série RS485 opto-isolée

12-24 Vca/cc

●

●

●

●

DPDC114000

Version conduite, sortie série RS485 opto-isolée

12-24 Vca/cc

●

●

●

●

●

DPDC214000

Version conduite, sortie série RS485 opto-isolée

12-24 Vca/cc

●

●

●

●

●

DPWQ306000

Sonde murale de la qualité de l'air COV (sortie 0-10 Vcc ou 4-20 mA)

24 Vca/Vcc

●

●

●

●

●

DPWQ402000

Sonde murale de la qualité de l'air CO2 (sortie 0-10 Vcc)

24 Vca/Vcc

●

●

●

●

●

DPWQ502000

Sonde murale de la qualité de l'air COV et CO2 (sortie 0-10 Vcc)

24 Vca/Vcc

●

●

●

●

●

●

DPDQ306000

Sonde conduite qualité de l'air COV (sortie 0-10Vcc ou 4-20mA)

24 Vca/Vcc

●

●

●

●

●

DPDQ402000

Sonde conduite qualité de l'air CO2 (sortie 0-10 Vcc)

24 Vca/Vcc

●

●

●

●

DPDQ502000

Sonde conduite qualité de l'air COV et CO2 (sortie 0-10 Vcc)

24 Vca/Vcc

●

●

●

●

●

●

DPWQ60B010

Température, humidité

24 Vca/Vcc

●

●

●

●

●

DPWQ70B010

Température, humidité, CO2

24 Vca/Vcc

●

●

●

●

●

DPWQ80B010

Température, humidité, CO2 et COV

24 Vca/Vcc

●

●

●

●

●

●

DPWQ90B010

Température, humidité, CO2, COV, PM2,5 et PM10

24 Vca/Vcc

●

●

●

●

●

●

●

DPWQ61B010

Température, humidité

24 Vca/Vcc

●

●

●

●

●

DPWQ71B010

Température, humidité, CO2

24 Vca/Vcc

●

●

●

●

●

DPWQ81B010

Température, humidité, CO2 et COV

24 Vca/Vcc

●

●

●

●

●

●

●

DPWQ91B010

Température, humidité, CO2, COV, PM2,5 et PM10

24 Vca/Vcc

●

●

●

●

●

●

●

DPDQ60B010

Température, humidité

24 Vca/Vcc

●

●

●

●

●

DPDQ70B010

Température, humidité, CO2

24 Vca/Vcc

●

●

●

●

●

●

Tab. 2. b

3.1 Montage et fixation du dispositif

L'installation du dispositif dépend de la version du produit acheté.

Version murale

Fig. 3. a

Fig. 3. b

Sur le produit encore emballé, une paroi sépare la coque inférieure de la coque supérieure pour simplifier l'ouverture de l'instrument.

Si cette paroi a déjà été éliminée, il reste possible d'ouvrir le produit en utilisant un tournevis comme suit :

introduire le tournevis dans la fissure, exercer une pression vers le bas et soulever légèrement le fond du boîtier. Tirer le couvercle vers l'avant en le maintenant.

Après avoir séparé les deux parties du produit, procédez à l'installation au moyen des vis achetées séparément.

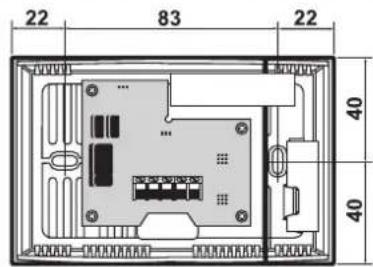

Pour la version murale du produit, il est conseillé d'utiliser des vis de 3 mm de diamètre maximum.

Pour la version du produit pour conduite, il est conseillé d'utiliser des vis de 5mm de diamètre maximum.

Pour la version avec sonde de PM2.5/PM10, prendre soin de ne pas endommager les fils de connexion entre les parties inférieure et supérieure.

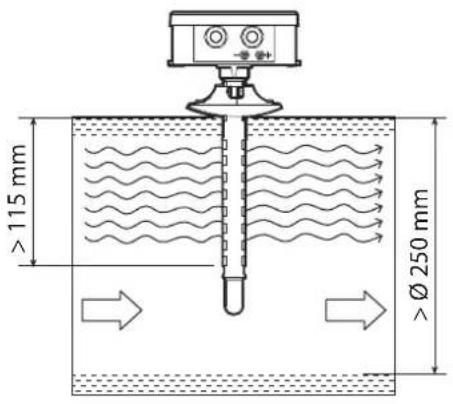

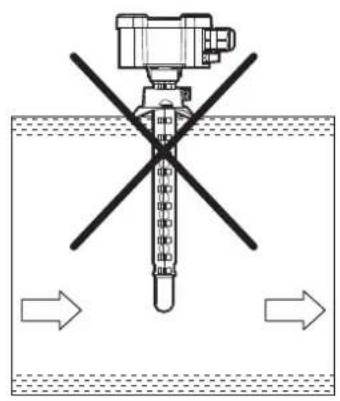

Version à conduit

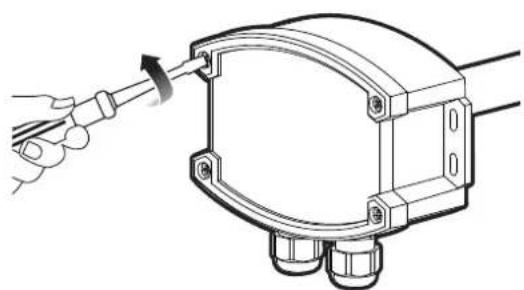

Fig. 3. d Fig. 3. e Dévisser les 4 vis rapidement démontables 1. Il est recommandé de désigner une section de conduite adé-quate. La pointe de la sonde doit être positionnée dans un endroit bien aéré.

1. Installer le support d'isolation de la conduite en fixant 2 vis dans les logements prévus.
2. Enfiler la tige de la sonde dans le support d'isolation.
3. Serrer la vis de fixation de l'étrier pour bloquer la sonde sur la conduite.

Fig. 3. f

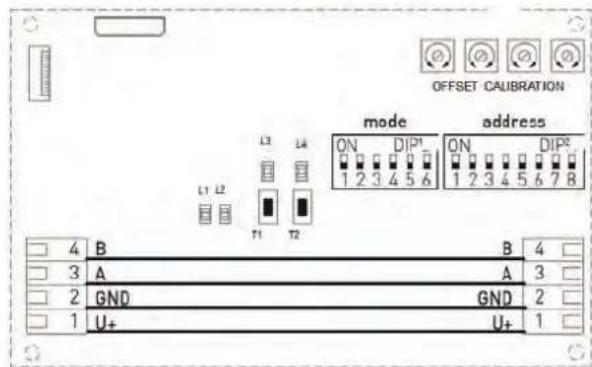

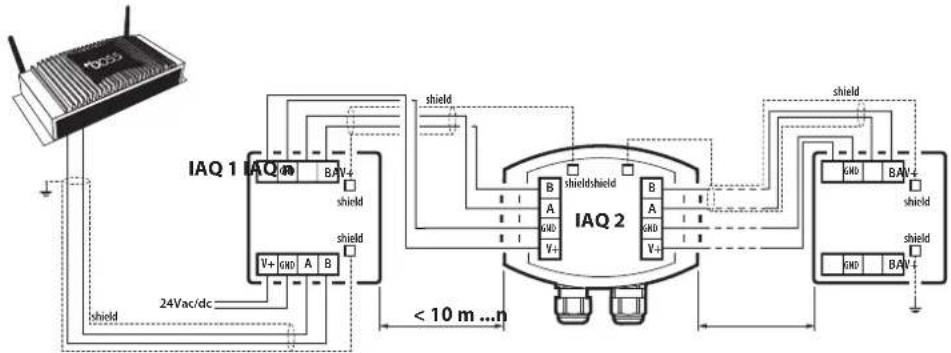

3.2 Branchements électriques et câblage de la sonde dp-iaq

Effectuer les branchements électriques comme indiqué ci-dessous, en respectant les polarités indiquées.

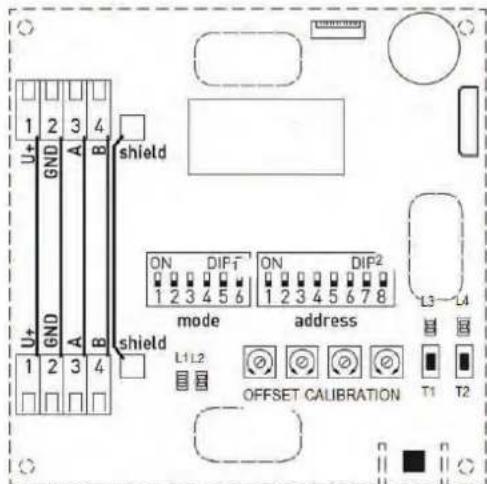

Version murale

À l'intérieur du produit, un double bornier permet de simplifier la connexion s'il y a plusieurs appareils. S'il n'est pas nécessaire d'utiliser le double bornier, il est possible de connecter l'alimentation et la connexion série sur un seul terminal, ou bien sur une borne d'alimentation tandis que la connexion série est connectée sur l'autre, toujours suivant les instructions figurant sur le produit.

Légende:

A: TxRx-sortie série RS485 positive

B: TxRx-sortie série RS485 négative

TERRE Reference pour alimentation. En cas d'alimentation à courant alternatif, connecter l'un des deux fils du transformateur

U+: +24Vdc. En cas d'alimentation à courant alternatif, connecter le deuxième fil du transformateur.

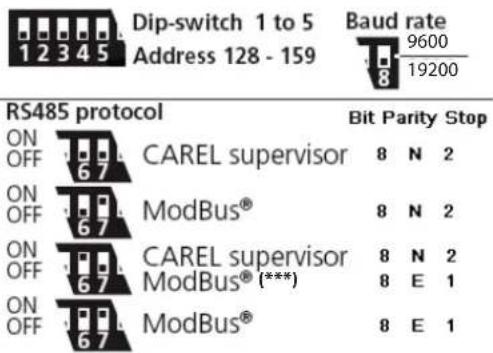

DIP1, DIP2: DIP switch pour le réglage de la ligne série

L1... L4: LED d'état

CALIBRAGE Ces trimmer sont utilisés pour le calibrage de la OFFSET sando: ne pas utiliser lors du fonctionnement ordinaire du produit. En cas de dommages dus à une utilisation incorrecte, restituer le produit.

T1: Touche servant à effectuer le calibrage manuel du CO2

T2: touche servant à effectuer le réglage manuel du COV

Pour le cablage de la connexion série, utiliser un câble multipolaire gainé à 2 fils, pourvu des caractéristiques suivantes :

• à deux fils torsadés; gainé, de préférence avec fil de continuité;
• de section AWG20 (diam. 0,7 ÷ 0,8 mm; surface 0,39 ÷ 0,5 mm²) ou AWG22 (diam. 0,55 ÷ 0,65 mm; surface 0,24 ÷ 0,33 mm²);
• capacité nominale entre les conducteurs <100 pF/m.

Pour l'alimentation il est conseillé d'employer un câble bipolaire à 2 fils sec. max. 5 mm²

3.3 Configuration sonde dp-iaq

La configuration des 2 DIP switch (DP1, 8) permet l'adressage, la modalité de transmission série et la vitesse.

Le DIP 1 permet de régler le mode de fonctionnement de la série, de sélectionner la vitesse de transmission et tous les paramètres nécessaires au bon fonctionnement de l'instrument.

Réglage mode modbus via DIP1

En cas d'activation de la fonction 8N1 (DIP1 SW5), la fonction Parity (DIP1 SW3) et la fonction Parity check (DIP1 SW4) sont automatiquement désactivées.

Via le bit 6 de DIP 1, il est possible d'activer ou non la résistance de terminaison de la ligne de 120ohm.

Veiller à n'activer cette résistance que sur le dernier instrument de la ligne et non pas sur ceux intermédiaires pour garantir le bon fonctionnement du système. La résistance de fin de ligne est activée quand « Active » est sélectionné.

Les réglages de base permettant d'obtenir le meilleur fonctionnement des systèmes Carel sont les suivants :

SW1 ON, SW2 ON, SW3 --, SW4 OFF, SW5 OFF, SW6 OFF.

Via le DIP 2 il est possible de configurer l'adresse série de l'instrument en sélectionnant entre 1 et 247

Configuration de l'adresse DIP2

La configuration de cette adresse suit la règle du codage binaire. Voir le tableau ci-dessous pour sélectionner l'adresse à attribuer à l'instrument de façon simple et sûre.

Adresse série

Quand le système est configuré et que le superviseur est activé, l'état de la communication est affiché par L1 et L2. Pour plus d'informations, voir le tableau de l'état des LED.

Une fonction de diagnostic pour erreur de communication série est prévue dans l'instrument.

3.4 Étalandnage de l'instrument

Plusieurs méthodes d'étalonnage de l'instrument sont prévues dont les principales sont indiquées ci-dessous.

Étalonnage automatique CO2

La concentration minimale en CO2 d'un environnement externe propre et peu industrialisé est d'environ 350ppm. L'échange du gaz dans l'élement sonde s'obtient par diffusion. En fonction d'un changement de concentration et de la vitesse du flux d'air entourant la sonde, la réaction du dispositif au changement de concentration peut demander un certain temps. Il est essentiel de désirir un lieu d'installation du dispositif bien aéré.

L'étalonnage automatique prévu de l'instrument est un mécanisme adapté pour des applications pour lesquelles la concentration en CO2 descend jusqu'à la valeur de fond du niveau d'air (350 - 400 ppm) au moins trois fois en 7 jours. Normalement cela se produit pendant les périodes de temps où les pièces ne sont pas occupées.

Les erreurs de déviation restent cependant minimes si la sonde est exposée à l'air frais au moins 4 fois dans un délai de 21 jours. Le dispositif atteint la juste mesure au bout de 24 heures de fonctionnement ininterrompu.

Étalonnage MANUEL CO2 instrument version MURALE (conduite à essayer)

La sonde prévoit une fonction d'étalonnage périodique automatique. Si à l'endroit où l'instrument est monté l'aération est insuffisante, il est recommandé d'effectuer périodiquement un étalonnage manuel. Pour l'étalonnage manuel, procéder comme suit :

1. Aérer l'endroit où l'instrument est monté. Sa concentration en CO2 doit normalement être inférieure à 500ppm, avant, pendant et juste après la procédure d'étalonnage.
2. La procédure d'étalonnage est activée en appuyant sur la touche T1 et le LED L3 commence à clignoter, sur la version du produit avec afficheur, à gauche l'inscription « AUTO 0 » apparait et à droite s'affiche la dette C.

Tenir cette touche enfoncée jusqu'à ce que L3 reste allumé, sur la version avec afficheur un compteur avec en bas indiqué « CAL0 » s'affiche et à droite de l'écran s'affiche la lecture C. Attendre 10 minutes pour que la procédure soit conclue. À ce stade il est préférable de s'éloigner de l'instrument pour réduire la valeur de CO2 au minimum.

Étalonnage automatique COV

L'étalonnage automatique en COV fonctionne correctement si la sonde est installée dans un endroit parfaitement aéré au moins 20 minutes par semaine.

De cette manière, au bout de 3 semaines la valeur minimale relevée de la qualité de l'air est enregistrée. Ce mécanisme, en plus de permettre une mesure précise, élimine à long terme les erreurs de mesure dues au vieillissement de la sonde.

Étalonnage MANUEL COV instrument version MURALE (conduite à essayer)

La sonde prévoit une fonction d'étalonnage périodique automatique. Si à l'endroit où l'instrument est monté l'aération est insuffisante, il est recommandé d'effectuer périodiquement un étalonnage manuel. Pour l'étalonnage manuel, procéder comme suit :

1. Procéder à l'aération du lieu où l'instrument est monté afin que la concentration en COV descende le plus possible avant, pendant et immédiatement après la procédure d'étalonnage.
2. La procédure d'étalonnage est activée en appuyant sur la touche T2 et le LED L4 commence à clignoter, sur la version du produit avec afficheur, en bas l'inscription « AUTO 0 » apparait et à droite s'affiche la dette V.

Tenir cette touche enfoncée jusqu'à ce que L4 reste allumé, sur la version avec afficheur un compteur avec en bas indiqué « CALO » s'affiche et à droite de l'écran s'affiche la dette V. Attendre 60 secondes pour que la procédure se termine.

Signification de l'état des LED

LED clignant toutjours allumé toutjours eteint Tab. 3. f

L1 Série en état de fonctionnement - Série hors état de fonctionnement

L2 Série connectée à l'instrument - Fonctionnement standard

L3 T1 enforcé pour lancer écalonnage CO2 Écalonnage CO2 en cours Fonctionnement standard

L4 T2 enforcé pour lancer écalonnage COV Écalonnage COV en cours Fonctionnement standard

3.5 Connexion au réseau RS485 de supervision, installation typique

Pour bien fonctionner, l'instrument de mesure IAQ doit être connecté via un port série à un superviseur qui peut être un pCO ou un super visualiser BOSS. Voici quelles installations typiques, en version murale ou sur conduite, pour le raccordement entre les sondes IAQ et le système Carel.

Fig.3. g

(∗) : Remarque, les résistances de terminaison sont normalement introduites sur le premier instrument (le pCO) et sur le dernier. Si s'agit du IAQ, il n'est pas nécessaire de l'introduire par l'extérieur, mais cette modalité est sélectionnée via le DIP 1

Fig. 3. h

Fig. 3. i

Configuration 1 : la même source d'alimentation pour tous les instruments

L'alimentation est fonction du nombre de sondes connectées. - Il est possible d'installer une prise de terre également sur les nœuds intermédiaires pour améliorer encore davantage la protection du produit. Si le noeud N est le dernier noeud du réseau, comme indiqué sur la fig. ci-dessus, activer la résistance à 120 ohm via le DIP switch. - Cette configuration est valable uniquement si toutes les distances maximum entre un IAQ et l'autre sont inférieures à 10 m. Les connexions mises en évidence sont valables aussi bien pour les sondes environnementales que pour les sondes pour conduite.

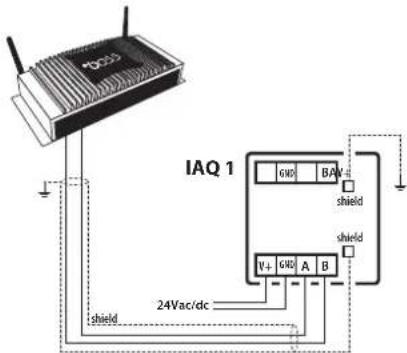

Configuration 2: une source de courant par instrument

Fig. 3. k

Configuration 3: Série et alimentation connectées sur Configuration 4: Série connectée sur un connecteur, le même connecteur source de courant sur un autre connecteur

3.6 Tableau variables-paramètres principaux pour sondes série

Il est possible d'accéder aux paramètres via ligne série en utilisant le protocole Modbus.

Ci-dessous le tableau et les variables d'état:

3.7 Tableau de la compatibilité chimique de l'élément sensible

Les éléments sensibles ont été soumis à un test de compatibilité.

• Remarque (1): ok à 25°C, certaines caractéristiques esthétiques sont susceptibles de changer si cette substance est utilisée sur toute la plage de température.

3.8 Caractéristiques techniques

Caracteristiques electriques	Version murale	version à conduit
Tension d'alimentation	24Vca/Vcc ±10%	24Vca/Vcc ±10%
Puisance absorbée	24Vcc Max. 4,4 W - 24Vca Max 6,4VA	24Vcc Max. 4,8 W - 24Vca Max. 6,5VA
Fréquence d'alimentation	50/60 Hz
Indic de protection	III (conformément à EN60730)

La source de courant utilisée doit être de type SELV/PELV. Si l'alimentation est supérieure à 15W, introduire un fusible externe approprié.

Caractéristiques du capteur de température

Type de capteur de température	Sonde numérique à basse hystérésis, longue stabilité
Plaque de fonctionnement opérationnel	0-50°C (32-122°F)	-20-50°C (-4-122°F)
Precision	± 0,2°C 25°C (±0,36°F 77°F) ± 0,8°C (0,44°F) sur toute la plaque de fonctionnement du produit

\section*{Caractéristiques du capteur d'humidité}

Type de capteur d'humidité	Sonde numérique à base hystérésis, longue stabilité
Plage de fonctionnement opérationnel	0-95 % H.R.
Precision	± 2% H.R. 20-80% 25℃± 5% sur toute la plage de fonctionnement du produit

Capteur de dioxyde de carbone (CO2)

Type de capteur	Optique infrarouge avec calibrage manuel et automatique
Plaque de fonctionnement opérationnel	0-5000 ppm
Précision	± 3% de la valeur mesurée
	± 0,5% de la valeur mesurée/C
Durée de service	15 ans
Stabilité du capteur dans le temps	Maximum 2% pendant toute la durée de service

Caractéristiques capteur de qualité de l'air (COV) disponible en version murale

Type de capteur	Capteur COV à oxyde de métal, avec calibrage manuel
Plaque de fonctionnement opérationnel	0-100% en référence au gaz de calibrage
Précision	± 20% par rapport à la mesure
Durée de service	Plus de 5 ans

Capteur de particules (PM) disponible en version murale

Type de capteur	Optique laser
Plage de fonctionnement opérationnel	0-1000 ug/M.3
Type de particules	PM 2,5 0,3-2,5ugPM 10 0,3-10ug
Précision	± 10% de la valeur mesurée PM2.5± 25% de la valeur mesurée PM10
Durée de service	Plus de 10 ans
Stabilité du capteur dans le temps	± 1,25% de la valeur mesurée par an

Autres caractéristiques

Température de fonctionnement 0-50C (32-122F) -20-50C (-4-122F)
Température de stockage 0-50C (32-122F) -20-50C (-4-122F)
Gainé Plastique ABS RAI 9010 Polyamide PA6
Dimensions extérieures 98 x 98 x 33mm 126 x 90 x 50 mm
Installation Mur ou panneau en position verticale, avec	un trou de ventilation en bas. A installer sur le canal de ventilation de taillie appropriée.
Indice de protection du boîtier IP30 IP65
Section du fi l 0,2-1,5mm-2
Classe et structure du logiciel A
Protocole de communication Modbus avec adresse sèl. D	P SWITCH de 0 à 247
Délai de réponse du capteur Moins de 2 minutes
Temps de stabilisation de la mesure	1 heures à partir de l'allumage de l'instrument

3.8.1 Nettoyage et entretien

Pour nettoyer l'instrument, ne pas utiliser d'alcool éthylique, d'hydrocarbures (essence), ni d'ammoniac et ses dérivés. Nous conseillons d'utiliser des détergents neutres et de l'eau. Contrôler périodiquement les fentes d'aération de la sonde pour vérifier que l'air puisse y circuler librement, sans obstructions dues à des impuretés ou poussières présentes dans le lieu d'installation.

4.1 Connexion de la sonde à sortie analogue

Ci-dessous vous trouvez les schémas des connexions au bornier et la position des barrettes de connexion pour la configuration éventuelle de la sortie universelle en tension ou courant (par défaut).

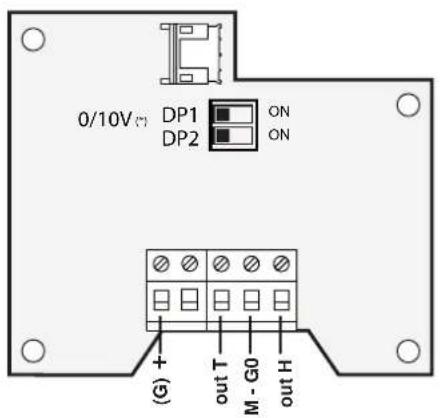

Fig. 4. a

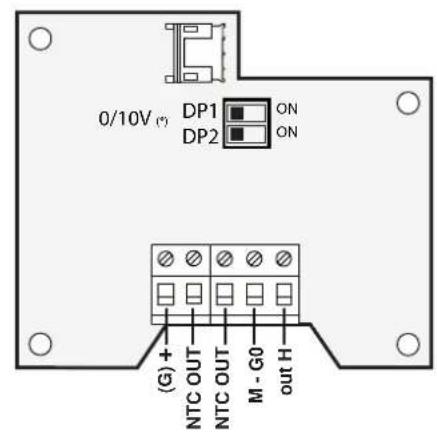

Fig. 4. b

Barrettes de connexion pour configuration sorties sur les modèles avec deux sorties activées, les deux doivent être configurées de la même manière.

Fig. 4. c (*) Version 0-10V = configuration d'usine

Légende:

out T sortie température -0,5...1 Vcc ou 0...1 Vcc ou 4...20 mA pour modèles (DPxxx0 ou 1);	out NTC sortie avec sonde résistive NTC 10K à 25°C (standard Care);
out T sortie température 0...10 Vcc pour modèles (DPxxx2 ou 5); M (G0) reférence tant pour l'alimentation que
out H sortie humidité -0,5...1 Vcc ou 0...1 Vcc ou 4...20 mA pour modèles (DPxxx0 ou 1);	pour les sorties;
out H sortie humidité 0...10 Vcc pour modèles (DPxxx2 ou 5); + (G) alimentation (12...24 Vca ou 8...32 Vcc)

• avec sortie configurée 0...1 Vcc ou 0-10Vcc la charge doit être > 1 KΩ;
• avec sortie configurée 4...20 mA la charge doit être < 100 Ω;
• avec sortie NTC résistive, les deux signaux sont isolés par rapport à la référence M(G0).

Câblage de la sonde à l'instrument Fig. 4. e

Câblage de la sonde à l'instrument quand un transformateur externe supplémentaire est requis Trasformatore/Transformer Fig. 4. f

Câblage de la sonde avec sortie en tension ou courant

Connexion sonde avec sorties en tension ou courant et avec alimentation directe depuis le contrôleur. À évaluer la capacité (courant maximum) d'alimentation du contrôleur. Pour des distances >10 mètres, nous recommendons la connexion à du courant 4-20 mA pour éviter des erreurs de mesure dues à la chute sur la référence M (G0). La connexion sonde avec alimentation séparée par transformateur est à utiliser pour éviter des erreurs de mesure dues au courant sur la connexion M(G0) de référence ou pour des problèmes d'alimentation sur G0 avec connexion à la terre.

Fig. 4. g

Câblage de la sonde à l'instrument avec sortie NTC résistive

Connexion de la sonde avec sortie NTC résistive : il est important que les deux signaux soient directement connectés aux bornes de l'instrument, NE PAS utiliser M(G0) en commun pour la connexion de la sonde NTC résistive.

Fig. 4. h

4.2 Connexions pour sondes avec sortie série RS485

Ci-dessous vous couvrez les schémas de connexion au bornier et les réglages des DIP switch pour la configuration du mode de communication série RS485 avec protocole Carel ou ModBus.

DPW 4 Opto-isolé

DPD 4

DPP 4

Fig. 4. i

Légende:

TxRx+=sortie série RS485 positive

TxRx- = sortie série RS485 négative

GND = référence pour connexion série RS485

LD1 = LED verte fonction RX

LD2 = LED jaune fonction TX

M(G0) = référent pour l'alimentation

• (G) = alimentation (12...24 Vcc ou 18...32 Vcc).

pour les modèles NON isolés GND est connecté à M(G0)

pour les modèles opto-isolés GND est isolé par M(G0)

La figure suivante indique la connexion entre les sondes avec sortie série et le contrôleur pCO1, sur lequel l'option PCO100FD10 doit être installée.

Pour la connexion avec les systèmes de supervision, il est possible d'utiliser toutes les interfaces RS485 prévues.

4.3 Exemple de configuration sonde série RS485

La configuration des 8 DIP switch (DP2, 8) permet l'adressage, la modalité de transmission série et la vitesse.

• Sélection adresse (DIP 1-5). La sélection suit la règle du codage binaire à 5 bits. Exemple: Off-Off-Off-Off-Off 128 / On-Off-On-Off-Off 128+5=133;
• Protocole Superviseur CAREL/Modbus (ou automatique) ; Vitesse série (9600/19200 bit/sec) ;

4.4 Exemple de connexion au réseau RS485 field bus

Fig. 4. k

Fig. 4.1

4.6 Connexion alimentation

Pour l'alimentation en tension alternative (12...24 Vca), nous pouvons prévoir un seul transformateur connecté au G-G0 de toutes les sondes avec G0 à la terre, faire très attention à respecter la polarité en connectant ensemble les bornes du même nom ou bien prévoir un transformateur d'isolation pour chaque sonde.

Pour les sondes série, le type d'alimentation dépend du modèle de sonde utilisé :

• Sondes avec opto-isolation : elles peuvent être alimentées avec une alimentation individuelle G-G0 pour toutes les sondes et aussi pour le contrôleur. Dans ce cas, il faut vérifier que la gaine du câble côté contrôleur soit connectée à la TERRE, directement ou à travers la connexion G0-Terre du contrôleur. Sondes NON isolées : pour de courtes distances, elles peuvent être alimentées par une alimentation individuelle, pour des distances supérieures à 10 m, un transformateur d'isolation peut être nécessaire pour chaque sonde.

4.7 Câblage

Pour effectuer le câblage, nous conseillons un câble multipolaire gainé de 3 à 5 fils, selon les modèles.

La section de câble maximum prévue pour les bornes est 1,5mm². Sur les versions DPP*, DPD* le diamètre maximum intérieur du guide-câble est de 8 mm.

Version série avec sortie RS485

Pour les sondes avec connexion série, il faut utiliser un câble avec les caractéristiques suivantes :

• à deux fils torsadés; gainé, de préférence avec fil de continuité;
• de section AWG20 (diam. 0.7 ÷ 0.8 mm; surface 0.39 ÷ 0.5 mm²) ou AWG22 (diam. 0.55 ÷ 0.65 mm; surface 0.24 ÷ 0.33 mm²);
• capacité nominale entre les conducteurs <100 pF/m.

Version analogue avec sortie signal 0...1 vcc ou -0,5...1vcc

Pour les modèles à sorties activées (non NTC rés.) configurées en tension, il est conseillé de tenir compte de la chute de tension sur les câbles : l'effet de cette chute sur 1mm² de section produit une variation de 0.015°C par mètre de câble (0.015^ / mm^2) sur la mesure de la température et une variation de 0.015% H. R. par mètre de câble (0.015%) H. R. m / mm² ) sur la mesure de l'humidité.

Voici un exemple illustrant le calcul des variations qui donnent l'erreur de température et celle d'humidité.

Longueur du câble Section du câble Erreur de température Erreur d'humidité Tab. 4. a

30 m 0,5 mm	2 0,9°C 0,9 % H.R.
30 m 1,5 mm	2	0,3°C 0,3 % H.R.

Pour éviter les erreurs de mesure dues au courant d'alimentation, il est possible d'utiliser une alimentation supplémentaire via un transformateur externe (en utilisant les codes transformateurs CAREL TRA12VDE00 ou TRA2400001), à connecter comme indiqué sur la figure (au-dessus de 2' avec transf.). Selon cette configuration, la distance maximale est 100 m. Le transformateur ne doit pas être connecté à la terre et peut être positionné sur le tableau avec le régulateur. Le câble de connexion devra être un câble multipolaire à 4 ou 5 fils. Suivant cette situation il n'y a pas de courant d'alimentation sur la connexion M(GO). Sur les installations à plusieurs sondes, utiliser un transformateur pour chaque sonde pour éviter des erreurs de mesure.

Version analogue avec sortie signal 4...20 ma

Pour des distances supérieures à 30 m, il est conseillé de sélectionner, si le système le permet, la sortie en courant. La distance maximale de la sortie en courant à distance est 200 m. En cas d'alimentation en courant alternatif, il est indispensable d'utiliser des câbles d'une section de 1,5mm² pour réduire le bruit du au courant d'alimentation. Ce bruit peut provoquer, dans certains cas, de l'instabilité dans les mesures qui peut être éliminée avec une alimentation en courant continu ou avec une alimentation supplémentaire comme indiqué sur la fig. (au-dessus de 2' avec transf.).

4.8 Remarques concernant les sondes dp-th (avec sortie analogue)

À l'allumage, les sondes DP (sauf les sondes série et température NTC) fournissent une valeur de sortie (tension ou courant) hors intervalle (avec une valeur négative) qui se stabilise au sommet final en 20...30 s maximum. Si les contrôleurs prévoient des signalisations d'alarme pour des valeurs hors intervalle, il est possible d'avoir des signalisations qui disparaissent dans le laps de temps indiqué. Pour la modalité de mesure numérique du signal entre carte base et carte sonde, une période de mise à jour de la mesure de la température et de l'humidité de 15 s a été introduite, susceptible d'introduire un retard de la mesure lui-même. En cas de surcharge des sorties (tension ou courant), il se produit une mise à zéro de la sortie pour cycle de mesure minimum (15 s). Des erreurs de communication avec la carte sonde causent aussi une mise à zéro des sorties. La condition avec sortie 0V peut être utilisée pour gérer les erreurs sonde sur les contrôleurs, ici est possible pour les sorties 0...1V, 0...10V et 4...20mA, mais non pour -0,5...1V.

Attention!

Les sondes sont configurées par défaut avec sortie 4...20mA. Avant d'effectuer la connexion au contrôleur, nous conseillons de vérifier la compatibilité de l'entrée. Pour effectuer une configuration différente de la sonde, en modifier la configuration par défaut. Sur les sondes avec sortie température et humidité, les deux canaux sont configurés de la même façon, des connexions mixtes des sorties ne sont pas possibles. Pour les sorties 0...1V, 0...10V et 4...20mA, les valeurs de début et fin d'échelle sont différentes de celles des sondes analogiques série AS* (voir le tableau ci-dessous).

Sondes avec sortie normalisée: 0...1V / 0...10V / 4...20mA

Sondes avec sortie: -0,5...1 V Tab. 4. b

Limites à régler sur les contrôleurs pour début et fin intervalle. Elles sont indépendantes de l'intervalle effectif de mesure.

Exemple : pour code DPWC110000 (-10...60°c et 10...90%h. r.)

Pour sorties 0...1V, 0...10V, 4...20mA régler :
0...1 V	0V à -30°C et 0%H.R.	...	1V à 70°C et 100%H.R.
0...10V	0V à -30°C et 0%H.R.	...	10V à 70°C et 100%H.R.
4...20 mA	4mA à -30°C et 0%H.R. ...		20mA à 70°C et 100%H.R.

Pour sortie -0,5...1V (généralement il n'est pas nécessaire de régler les limites)
-0,3V à -30°C	....	+0,7V à 70°C
0V à 0%H.R.	....	1V à 100%H.R.

4.9 Tableau variables-paramètres principaux pour sondes série

Les sondes série ont pour caractéristique de communiquer les données via série RS485 (configurables via DIP switch). Il est possible d'accéder aux paramètres via ligne série en utilisant les protocoles Superviseur Carel ou Modbus. Le code machine de la carte est 59 (paramètre MAC). Ci-dessous le tableau et les variables d'état :

Tab. 4. e

Nom Description		ReadWrite	TypeA/I/D	U.M. #N/D Min. Max. Déf.					IndiceSPV	AdresseModbus
OFT	Écart de température	R/W	A	°C x 10	EEPROM	-100	100	0	1	0
OFH	Écart d'humidité	R/W	A	% x 10	EEPROM	-100	100	0	2	1
DLT	Diff érentiel pour la mise à jour de la température	R/W A °C x 10 EEPROM		0 20 5 3		2
DLH	Diff érentiel pour la mise à jour de l'humidité	R/W A % x 10 EEPROM		0 20 5 4		3
RSV	Réserve - NON utilisée	R	A	-	-	0	0	-	(5)	4
TMP	Valeur de la température lue par la sonde	R	A	°C x 10	RAM	-500	1000	-	6	5
UMI	Valeur de l'humidité lue par la sonde	R	A	% x 10	RAM	0	1000	-	7	6
RUG	Valeur du point de rosée	R	A	°C x 10	RAM	-500	2000	-	8	7
DIP	Indique l'état du DIP switch	R	I	-	RAM	0	255	-	6	133
ERR	Indique l'état des erreurs concernant la sonde TH et la température de rosée	R	I	-	RAM	0	4095	-	7	134
EEP	Commande rétablissement valcurs par défaut.1 = par défaut (revient à 0 automatique).	R/W	D	-	RAM	0	1	-	6	5
ERT	Erreur lecture sonde température	R	D	-	RAM	0	1	-	7	6
ERH	Erreur lecteur sonde humidité	R	D	-	RAM	0	1	-	8	7
ETR	Erreur lecture calcul température de rosée	R	D	-	RAM	0	1	-	9	8

A indique les variables analogiques, la valeur est exprimée en dixièmes (x10). D indique variables numériques; indique variables entières;

Variables de sortie

TMP valeur analogique de la température lue par la sonde;

UMI valeur analogue de l'humidité relative lue par la sonde;

RUG la valeur température du point de rosée (@press atm std) est calculée en fonction des mesures température et humidité. Intervalle de -20 à +70°C avec humidité de 5 à 95%H. R.

DIP indique l'état des DIP switch.

Paramètres de configuration (mémorisés en flash / eeprom)

OFT ser a calbrer IHW exteme connecte la sonde et specifie la valeur de Iecart a ajouter ou a soustraire a la valeur lue avant quelle ne soit envoye au superviseur

OFH sert à calibrer lHW exteme. Connecte la sonde et spécifie la valeur d'écart à ajouter ou à soustraire à la valeur lue avant qu'elle ne soit envoyée au superviseur.

DLT: la valeur de la variable TMP n'est pas mise à jour si la température ne dépasse pas ce différentiel

DLH: la valeur de la variable UMI n'est pas mise à jour si l'humidité ne dépasse pas ce différentiel, soit à limiter le nombre de variations avec transfert de données sur série.

Erreurs : variables de sortie

EEP valeur numérique pour l'erreur d'écriture sur Flash. Elle peut être écrite et sortie au chargement des valeurs par défaut.

ERT indique que la donnée du paramètre TMP n'est pas valide. Cette alarme peut être générée si la sonde détecte une valeur hors intervalle ou bien s'il y a un problème de communication.

ERH indique que la donnée du paramètre UMI n'est pas valide. Cette alarme peut être générée si la sonde détecte une valeur hors intervalle ou bien s'il y a un problème de communication.

ETR indique que la donnee du parametre RUG n'est pas valide, cie est generede si ERT et/ou ERH est egale a 1.

ERR indique l'État de toutes les alarmes de la façon suivante:

Bit0 La sonde d'humidité est hors intervalle

Bit1 Le paramètre UMI n'est pas mis à jour pour des problèmes de communication I2C

Bit4 La sonde température est hors intervalle

Bit5 Le paramètre TMP n'est pas mis à jour pour des problèmes de communication I2C

Bit8 Le paramètre RUG n'est pas valide car les valeurs UMI et TMP sont hors intervalle

Bit9 Le paramètre RUG n'est pas mis à jour pour des problèmes de communication I2C

4.10 Avertissements généraux

Pour conserver le degré de protection déclaré pour les versions avec boîtier IP55, le câblage doit être effectué avec des câbles multipolaires, avec gaine extérieure d'un diamètre maximum de 8 mm. - Nous conseillons d'utiliser des câbles gainés. Les câbles qui transmettent les signaux de température et d'humidité ne doivent pas être logés à proximité des câbles d'alimentation à 115...230 ou 400...480 Vca, ni à proximité des câbles des télérupteurs qui alimentent les charges. Il faut éviter des erreurs de mesure causées par des accouplements électromagnétiques. L'alimentation et les signaux électriques de la sonde sont en tension très basse, cependant pour la connexion aux contrôleurs, prenez en compte que l'isolement électrique prévu est supplémentaire, à l'exception du capuchon *protection sonde La protection métallique des sondes est connectée à la référence d'alimentation des sondes. Pour respecter les normes de sécurité, il faut prévoir une double isolation pour l'alimentation de la sonde et du contrôleur connecté, si la zone sonde est accessible à l'utilisateur de l'installation.

Les sondes peuvent être intégrées à des appareils de Classe I ou il, avec les mises en garde suivantes :

Classe I:

• La référence G0 d'alimentation doit être connectée à la terre.

Classe II:

Il faut prévoir une double isolation ou une isolation renforcée pour l'alimentation de la sonde et du contrôleur connecté. Dans le cas où cela n'est pas possible, il faut permettre l'accès de l'utilisateur à la zone des sondes, au cours de l'utilisation normale. - Ne pas exposer à de grandes sources de chaleur ou au rayonnement solaire direct.

Remarque: pour les connexions des sorties analogiques avec des distances supérieures à 30m, l'installateur doit vérifier que les précautions et protections adéquates prévues ont été appliquées conformément aux normes et dans le but d'éviter des pannes dues à des surintensités. En fonction de l'installation, la connexion à la TERRE du faisceau de cables de connexion des signaux analogiques peut être nécessaire.

4.11 Tableau de la compatibilité chimique de l'élément sensible

Les éléments sensibles ont été soumis à des essais de compatibilité chimique conformément la norme ISO 16750-5:2003

Méthode d'application : brossage

Temps de repos : 1 heure

Contrôle : > 24 heures après l'application

Pour chaque charge chimique, cinq (5) échantillons ont été testés. Après l'exposition, ces échantillons ont fait l'objet des contrôles suivants :

• mesure de l'humidité relative selon les spécifications;
• mesure de la température selon les spécifications;

Charge chimique %HR

En outre, les concentrations en gaz suivantes ont été évoquées pour leurs effets sur le signal d'humidité en fonction d'essais et de tests sur le terrain.

Version environnementale intérieure

La version environnement intérieur prévoit la fixation au mur ou au panneau.

Ouvrez le conteneur avec un tournevis en le plaçant dans la fente prévue et en faisant très attention à ne pas endommager la partie électronique ; fixez la partie arrière du boîtier de la sonde sur le panneau ou au mur (pour fixer le boîtier, utiliser les vis fournies avec le kit de fixation et faire très attention à utiliser les rondelles appropriées pour ne pas endommager l'électronique de la sonde) - fermez la sonde avec son couvercle en exerçant une légère pression. Remarque : faire très attention à ne pas retirer la carte sondes du logement prévu et éviter d'enlever le connecteur qui le relie à la carte base.

Version environnement technique

La version environnement technique prévoit la fixation au mur ou sur panneau

Fig. 4.0

Notes pour le montage

1. Ouvrir le boitier en faisant tourner le couvercle dans le sens contraire des aiguilles d'une montre;
2. Fixer l'arriere du boitier de la sonde au panneau ou au mur (utiliser les vis fournies avec la sonde) en plaçant les vis dans l'emplacement prévu.
3. S'assurer que les vis qui bloquent la protection de la carte soient bien fixées.
4. Refermer la sonde avec le couvercle en le tournant dans le sens des aiguilles d'une montre;

Pour les connexions électriques, il faut retirer le couvercle de la sonde. Pour sa configuration, voir les instructions indiquées ci-dessous.

Version conductive

La version pour conduite est connectée à la conduite de l'air au moyen duétrier de fixation prévu.

Notes pour le montage

Fixer l'étrier à la conduite d'air; - Placer la tige sur l'étrier à la profondeur souhaitée; - Serrer la vis présente sur l'étrier pour le fixer

Pour les connexions électriques, il faut retirer le couvercle de la sonde. Pour sa configuration, voir les instructions indiquées ci-dessous.

4.13 Modification de la configuration par défaut des sondes environnement intérieur et conduite

Pour modifier la configuration par défaut:

1. retirer le couvercle en le tournant dans le sens contraire des aiguilles d'une montre;
2. retirer les deux vis et retirer la protection;
3. Changer la broche de sélection conformément à la configuration souhaitée;
4. Positionner le couvercle de protection et serrer les deux vis en s'assurant qu'elles soient bien fixées;
5. Refermer avec le couvercle en le tournant dans le sens des aiguilles d'une montre.

Fig. 4. u

4.14 Version avec sortie NTC seule

La version température seule avec sortie résistive NTC, utilise une sonde NTC 10K à 25°C (bêta 3435). Voir tableau température résistance indiqué ci-dessous, avec les caractéristiques suivantes de la borne :

Section nominale 2,5mm2

Dimension maximale tournevis 2,8mm

Matériel plastique borne Polyamide PA6

Borne Lalton chromé

Exemple de connexion :

Sondes murales série DPW

Vue interne de la coque inférieure Vue interne de la coque supérieure

Fig. 4. v

Sondes pour environnement technique série DPD

Vue de la sonde sans couvercle Vue interne

Fig. 4. w

Sondes pour environnement technique série DPP

Vue sonde sans couvercle Vue interne

Fig. 4. x

4.15 Valeurs de résistance des sondes de température NTC CAREL

Temp.	Valeur de résistance			Temp.	Valeur de résistance
	Max.	Std	Min.		Max.	Std	Min.
°CKO KO KO °CKO KO KO °CKO KO KO
-50 344,40 329,20 314,70 1 26,64 26,13 25,52 56 3,49 3,42 3,35
-49 324,70 310,70 297,20 22,51 25,25 24,55 57 3,39 3,31 3,24
-48 306,40 293,30 280,70 30 24,24 23,99 23,54 58 3,28 3,21 3,14
-47 289,20 277,00 265,30 4 23,42 22,99 22,57 59 3,18 3,11 3,04
-46 273,20 261,80 250,60 5 22,45 22,05 21,66 60 3,09 3,02 2,95
-45 258,10 247,50 237,20 6 21,52 21,15 20,78 61 2,99 2,92 2,86
-44 244,00 234,10 244,60 7 20,64 20,29 19,95 62 2,90 2,83 2,77
-43 230,80 221,60 212,70 8 19,80 19,40 19,15 63 2,81 2,75 2,69
-42 218,50 209,80 201,50 9 19,00 18,70 18,40 64 2,73 2,66 2,60
-41 206,80 198,70 191,10 18,24 17,96 17,67 65 2,65 2,58 2,52
-40 195,90 188,40 181,10 11,17 51 17,24 16,97 66 2,57 2,51 2,45
-39 185,40 178,30 171,59 12 16,80 16,55 16,31 67 2,49 2,43 2,37
-38 175,50 168,90 162,00 13 16,13 15,90 15,87 68 2,42 2,36 2,30
-37 166,20 160,10 154,10 14,15 15,50 15,28 15,06 69 2,35 2,29 2,24
-36 157,50 151,80 140,20 15 14,89 14,68 14,48 70 2,28 2,22 2,17
-35 149,30 144,00 138,80 16 14,31 14,12 13,93 71 2,21 2,16 2,10
-34 141,60 136,60 131,80 17 13,75 13,57 13,40 72 2,15 2,10 2,04
-33 134,40 129,70 125,20 18 13,22 13,06 12,89 73 2,09 2,04 1,98
-32 127,60 123,20 118,90 19 12,72 12,56 12,41 74 2,03 1,98 1,93
-31 121,20 117,10 113,10 20,12,23 12,09 11,95 75 1,97 1,92 1,87
-30 115,10 111,30 107,50 21 11,77 11,63 11,57 76 1,92 1,87 1,82
-29 109,30 105,70 102,20 22,22 11,32 11,20 11,07 77 1,86 1,81 1,78
-28 103,80 100,40 97,16 23 10,90 10,78 10,60 78 1,81 1,76 1,71
-27 98,63 95,47 92,41 24 10,49 10,38 10,27 79 1,76 1,71 1,68
-26 93,75 90,80 87,93 25 10,10 10,00 9,90				80 1,71 1,66 1,62
-25 89,15 86,39 83,70 26 9,73 9,63 9,52				81 1,66 1,62 1,57
-24 84,82 82,22 79,71 27 9,38 9,28 9,18				82 1,62 1,57 1,53
-23 80,72 78,29 75,93 28 9,04 8,94 8,84				83 1,57 1,53 1,49
-22 76,85 74,58 72,36 29 8,72 8,62 8,52				84 1,53 1,49 1,44
-21 73,20 71,07 68,99 30 8,41 8,31 8,21				85 1,49 1,45 1,40
-20 69,74 67,74 65,80 31 8,11 8,01 7,91				86 1,45 1,41 1,37
-19 66,42 64,54 62,72 32 7,82 7,72 7,62				87 1,41 1,37 1,33
-18 63,27 61,52 59,81 33 7,55 7,45 7,35				88 1,37 1,33 1,29
-17 60,30 58,66 57,05 34 7,28 7,19 7,09				89 1,34 1,30 1,26
-16 57,49 55,95 54,44 35 7,03 6,94 6,84				90 1,30 1,26 1,22
-15 54,83 53,39 51,97 36 6,79 6,69 6,60				91 1,27 1,23 1,19
-14 52,31 50,96 49,83 37 6,56 6,46 6,37				92 1,23 1,20 1,16
-13 49,93 48,65 47,12 38 6,33 6,24 6,15				93 1,20 1,16 1,13
-12 47,67 46,48 45,31 39 6,12 6,03 5,94				94 1,17 1,13 1,10
-11 45,53 44,41 43,32 40 5,92 5,82 5,73				95 1,14 1,10 1,07
-10 43,50 42,25 41,43 41 5,72 5,63 5,54				96 1,11 1,08 1,04
-9	41,54	40,56	39,59	42	5,53	5,43	5,35
-8	39,68	38,76	37,85	43	5,34	5,25	5,17
-7	37,91	37,05	36,20	44	5,16	5,08	4,99
-6	36,24	35,43	34,02	45	4,99	4,91	4,82
-5	34,65	33,89	33,14	46	4,83	4,74	4,66
-4	33,14	32,43	31,73	47	4,67	4,59	4,51
-3	31,71	31,04	30,39	48	4,52	4,44	4,36
-2	30,35	29,72	29,11	49	4,38	4,30	4,22
-1	30,00	28,47	27,89	50	4,24	4,16	4,08
0	27,83	27,28	26,74	51	4,10	4,02	3,95
				52	3,97	3,90	3,82
				53	3,84	3,77	3,69
				54	3,72	3,65	3,57
				55	3,61	3,53	3,46

Tab. 4. i

Temp.	Valeur de résistance
	Max.	Std.	Min.
	1,08	1,05	1,01
98	1,05	1,02	0,99
99	1,03	0,99	0,96
100	1,00	0,97	0,94
101	0,98	0,94	0,91
102	0,95	0,92	0,89
103	0,93	0,90	0,87
104	0,91	0,87	0,84
105	0,88	0,85	0,82
106	0,86	0,83	0,80
107	0,84	0,81	0,78
108	0,82	0,79	0,76
109	0,80	0,77	0,74
110	0,78	0,75	0,73

4.16 Caractéristiques techniques

Alimentation de 8 à 32 Vcc
de 18 à 32 Vcc pour les versions avec sortie 0...10V
12..24 Vca tolerance -10%, +15%
Absorption (sorties activées 0...1V 4-20mA et 0...10V) - sortie sous tension de charge 10kΩ, 2 sorties Vout max
10 mA à 12 Vcc alimentation
35 mA, pic à 24 Vcc alimentation
-sortie en courant, 2 sorties à 20mA
35mA à 12 Vcc alimentation
24mA à 24 Vcc alimentation
Absorption en AC (VA) 50mA à 12 Vca alimentation
24mA à 24 Vca alimentation
0.6 VA max consommation / sonde
Absorption (sortie série RS485) En DC (mA) - version série directe
typ. 5 - max 12 mA à 12 Vcc alimentation
typ.4 - max 8 mA à 24 Vcc alimentation
-version série opto-Isolee typ - max
typ.14 - max 20mA à 12 Vcc alimentation
typ.9 - max 13 mA à 24 Vcc alimentation
Absorption en AC (VA) 35 - 49mA rms à 12 Vca
25 - 33mA rms à 24 Vca
0.8 VA max consommation / sonde
Plage de travail sondes DPW
Température : de -10°C à +60°C
Humidité : de 10 à 90%H.R.
sondes DPD et DPP
Température : de -20°C à +70°C
Humidité : de 10 à 90%H.R. et de 0 à 100%H.R. en fonction du modele
Précision NTC résistif : ±0,3°C à 25°C, ±0,5°C de 0°C à 50°C, ±0,7°C -20170°C
%H
100	%H
90	90
80	80
70	70
60	60
50	50
40	40
30	30
20	20
10	10
0	0
0	700 °C
Capteur 10-90% rH (codes DP**1****)
HUM : ±2,2% min, voir le tableau
TEMP : ±0,6°C à 25°C; ±0,9°C à -10T60°C
ATTENTION: variations possibles comprises entre ±2°C et ±5%H.R. en présence de champes electromagnétiques pulsants (10V/m)
Stockage -20170°C; 10-90%H.R. sans condensation
Fonctionnement limites -10T60°C; 10-90%H.R. sans condensation pour versions DPW
-20T60°C; 0-100%H.R. sans condensation pour versions DPD DPP
Capteur température	NTC 10KΩ à 25°C 1%
Capteur humidité	Capteur capacitif
Signaux de sortie humidité	Intervalle 0...100%H.R.
	Tension 10 mV/%H.R. pour 0.1V (charge Rmin = 1 kΩ)
	Tension 100 mV/%H.R. pour 0.10V (charge Rmin = 1 kΩ)
	Courant 4...20mA 4mA=0%H.R.; 20mA=100%H.R. (charge Rmax=100 Ω)
Signaux de sortie température	Intervalle -30T70°C
	Tension 10 mV/%H.R. pour -0,5...1V (charge Rmin = 1 kΩ)
	Tension pour 0...1V 0V = -30°C; 1V = +70°C (charge Rmin = 1 kΩ)
	Tension pour 0...10V 0V = 30°C; 10V = +70°C (charge Rmin = 1 kΩ)
	Courant 4...20 mA 4mA = -30°C; 20 mA = +70°C (charge Rmax=100Ω)
Plaque à bornes	Bones à vis pour cables de section max 1,5 - min. 0,5 mm²
Degre de protection du boilier	IP55 pour DPD, DPP (pour conduite et environ. technique)
	IP30 pour DPW (murale)
Degre de protection élément sensible	IP54 pour DPP
	IP40 pour DPD
	IP30 pour DPW
Constante du temps de température	en air immobile 300 s
	en air ventilé (3 m/s) 60 s
Constante du temps d'humidité	en air immobile 60 s
	en air ventilé (3 m/s) 20 s
Classification selon la protection contre les décharges électriques	Elles peuvent être intégrées dans des apparels de Class I ou II
PTE des matériaux d'isoation	250 V
Période des sollicitations électriques des parties isolantes	Longue
Degre de pollution environnementale	Normal
Catégorie de résistance à la chaleur et au feu	Catégorie D (pour conteneur et couvercle)
Catégorie (immunité contre les surtensions)	Catégorie 2

4.16.1 Nettoyage et entretien

Pour nettoyer l'instrument, ne pas utiliser d'alcool éthylique, d'hydrocarbures (essence), ni d'ammoniac et ses dérivés. Nous conseillons d'utiliser des détergents neutres et de l'eau. Contrôler périodiquement les fentes d'évacuation de la sonde pour vérifier que l'air puisse y circuler librement, sans obstructions dues à des impuretés ou poussières générées dans le lieu d'installation.

4.17.1 Modèle DPW

Fig. 4. y

4.17.2 Modèle DPD

Fig. 4.2

4.17.3 Modèle DPP

Fig. 4. aa
