M274KUHD144 - Moniteur LC-Power - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur 27"
Marque	LC-Power
Modèle	M274KUHD144
Taille d'écran	27 pouces
Résolution maximale	3840 x 2160 (4K UHD)
Taux de rafraîchissement	144 Hz (avec DP 1.4)
Panneau	IPS
Luminosité	350 cd/m²
Temps de réponse	OD 4 ms
Taux de contraste	1000:1
Angles de vue	178° horizontal / 178° vertical
Connectivité	2x DP 1.4, 2x HDMI 2.0, 1x USB Type-C, sortie audio
Alimentation	19V DC, 3.42A
Montage VESA	75 x 75 mm
Dimensions (avec socle)	619 x 514,4 x 232,3 mm
Poids net	6,1 kg
Fonctions principales	Adaptive-Sync, HDR, mode UHD 144, GamePlus, LED RGB, menu OSD
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux humide ; éviter solvants
Sécurité	Ne pas ouvrir le boîtier ; éviter l'humidité et les sources de chaleur
Contenu de la boîte	Moniteur, socle, câble d'alimentation, adaptateur, 2 câbles DP, tournevis, vis

FOIRE AUX QUESTIONS - M274KUHD144 LC-Power

Comment allumer le moniteur ?

Localisez le bouton d'alimentation (bouton 5) sur le moniteur et appuyez dessus. Une lumière blanche constante indique que le moniteur est allumé.

Comment régler la luminosité ?

Appuyez sur le bouton M pour ouvrir le menu OSD. Utilisez les touches ▲ et ▼ pour naviguer vers 'Luminosité / Contraste', puis réglez la luminosité entre 0 et 100.

Comment activer le mode 4K à 144 Hz ?

Connectez deux câbles DP 1.4 depuis l'hôte au moniteur. Ensuite, dans le menu OSD, allez dans Autre > MODE UHD 144 et activez-le. Notez que HDR, Adaptive-Sync et PIP/PBP seront désactivés.

Que faire si l'écran reste noir ?

Vérifiez que le moniteur est allumé (lumière blanche). Assurez-vous que le câble vidéo est correctement branché et que l'ordinateur est allumé. Si la lumière clignote, il n'y a pas de signal.

Comment nettoyer l'écran ?

Débranchez le cordon d'alimentation. Humidifiez légèrement un chiffon doux avec de l'eau (ou un chiffon spécial écran). N'utilisez pas de diluant, benzène ou nettoyant abrasif.

Quels câbles sont inclus dans la boîte ?

La boîte contient : un câble d'alimentation avec adaptateur, deux câbles DP, un tournevis et des vis pour le socle ou le montage mural.

Comment installer le socle ?

Placez le moniteur avec la mousse sur une surface plane. Insérez le pied dans le socle et fixez avec deux vis. Retirez la mousse à l'arrière, alignez le support avec l'ouverture et fixez avec quatre vis.

Comment utiliser le menu OSD ?

Appuyez sur le bouton M pour ouvrir le menu. Utilisez ▲ et ▼ pour naviguer, appuyez sur M pour entrer dans un sous-menu, et sur E pour quitter. Les réglages incluent luminosité, couleurs, source d'entrée, etc.

Comment activer Adaptive-Sync ?

Assurez-vous d'avoir un câble DP ou HDMI et les pilotes graphiques à jour. Dans le menu OSD, allez dans Autre > Synchronisation adaptative et activez-la. Notez qu'elle est désactivée en mode UHD 144.

Comment activer les effets LED ?

Appuyez sur le bouton ▼ (eco) pour basculer entre les modes ECO et les effets LED. Vous pouvez choisir entre gamme RGB limitée ou intégrale. Les modes incluent Standard, Photo, Film, Jeu, FPS, RTS.

MODE D'EMPLOI M274KUHD144 LC-Power

1. Précautions relatives à la sécurité
2. Maintenance
3. Contenu de la boîte
4. Description du produit
5. Installation du socle
6. Montage mural
7. Utilisation de base
8. Témoin lumineux
9. MENU OSD
10. Effets LED et Gameplus
11. Spécifications techniques

1. Précautions relatives à la sécurité

N'exposez pas le moniteur à un environnement humide, à la pluie ou à d'autres liquides.

Afin d'éviter tout choc dû à des risques électriques ou mécaniques, n'ouvrez pas le boîtier du moniteur.

Fonctionnement :

• Maintenez le moniteur à l'abri de la lumière directe du soleil ou d'autres sources de chaleur comme les convecteurs.
• Maintenez le moniteur éloigné de tout liquide.
• Retirez tout objet qui pourrait tomber dans les orifices de ventilation.
• Afin d'éviter toute surchauffe, n'obstruez pas les orifices de ventilation.
• Ne heurtez pas et ne laissez pas tomber le moniteur.

2. Maintenance

ATTENTION : Débranchez le cordon d'alimentation de la prise murale avant de nettoyer le moniteur,

• Pour nettoyer votre écran anti-statique, humidifiez légèrement un chiffon doux et propre avec de l'eau.
• Si possible, veuillez utiliser un chiffon spécial de nettoyage d'écran.
• N'utilisez pas de diluant, de benzène, d'ammoniac, de nettoyant abrasif ni d'air comprimé.
• Des solutions de nettoyage inappropriées peuvent endommager le moniteur ou laisser un film laiteux sur l'écran ou le boîtier.
• Débranchez le moniteur si vous ne prévoyez pas de l'utiliser pendant une période prolongée.
• N'exposez pas le moniteur à la poussière, aux liquides ou à un environnement humide.
• Si le moniteur entre en contact avec un liquide, essuyez-le immédiatement avec un chiffon sec.
• En cas de liquide renversé dans les orifices de ventilation, n'utilisez plus le moniteur. Veuillez contacter un technicien de maintenance professionnel.

Rappel légal :

HIGH-DEFINITION MULTIMEDIA INTERFACE

Les termes Interface Multimédia Haute Définition HDMI et HDMI, et le logo HDMI sont des marques déposées par l'administrateur de licence d'HDMI, Inc. aux États-Unis et dans d'autres pays.

3. Contenu de la boîte

Vis x 3 (pour installation sur support)

Vis x 5 (pour installation sur support)

Câble DP x 2 Tourne Câble d'alimentation & adaptateur x 1

Des vis supplémentaires peuvent être fournies servant de vis de secours.

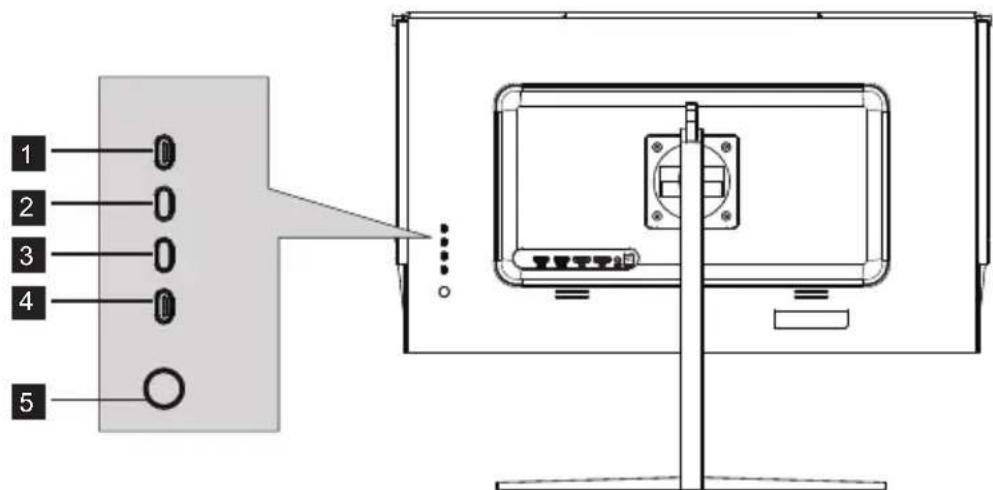

4.1 — Boutons du moniteur

1 2 3 4 5

1 Menu des boutons M : appuyez sur le bouton pour afficher le menu OSD ou accéder aux sous-menus. 2 ▲ Flèche du haut : Appuyer pour monter dans les menus. 3 Flèche du bas : Appuyer pour descendre dans les menus. 4 Bouton de sortie E : Appuyez pour quitter. 5 Bouton d'alimentation : Appuyez pour allumer ou éteindre le moniteur.

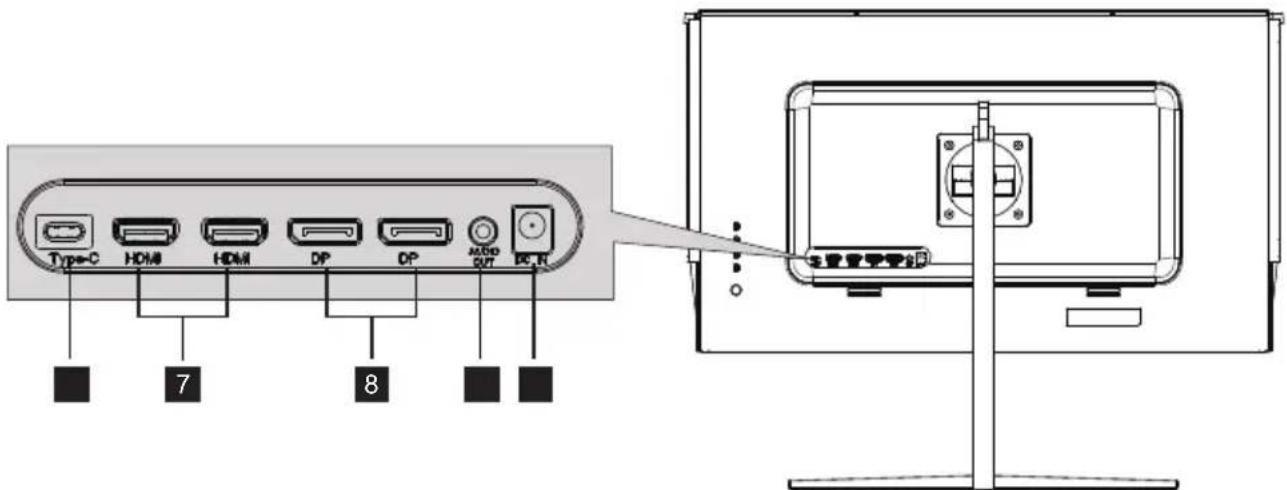

4.2 – Ports du moniteur

Type=C HDMI HDMI DP DP AUDIO OUT DC,N 7 8

6 Type-C : Insérer une extrémité du câble Type-C dans la sortie Type-C de l'ordinateur puis branchez l'autre extrémité du câble dans le port Type-C du moniteur. 7 Connecteurs HDMI 2.0 : insérez une extrémité du câble HDMI dans la sortie HDMI de l'ordinateur et connectez l'autre extrémité au port HDMI du moniteur. 8 Connecteurs DP 1.4 : insérez une extrémité du câble DP dans la sortie DP de l'ordinateur et connectez l'autre extrémité au port DP du moniteur. 9 Sortie audio : Insérez le câble audio pour obtenir des signaux audio de sortie. 10 Connecteur d'alimentation : Insérez le câble d'alimentation pour alimenter le moniteur.

5. Installation du socle

Maintenez la mousse en place sous le moniteur avant de fixer le support.

1. Ouvrez l'emballage et sortez le moniteur avec la mousse. Placez-le doucement sur un bureau ou une table.

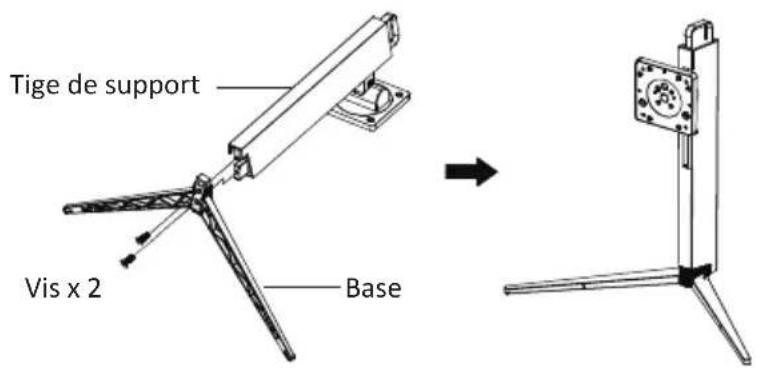

2. Sortez le pied et le socle. Insérez le pied dans le socle, puis fixez-les à l'aide du tournevis et des deux vis inclus.

1. Retirez la mousse couvrant le dos du moniteur. Alignez ensuite le support du pied du socle avec l'ouverture située sur le dos du moniteur. Insérez précautionneusement le support dans l'ouverture. Attachez le support au moniteur à l'aide des quatre vis.

Vis x 4

1. Lorsque le support est entièrement monté, fixez-le au dos du moniteur. Retirez ensuite la mousse restant sur le moniteur, mettez-le debout sur un bureau ou une table plate et horizontale.

Assurez-vous que le moniteur est posé sur une surface plane avant de retirer le socle.

6. Montage mural

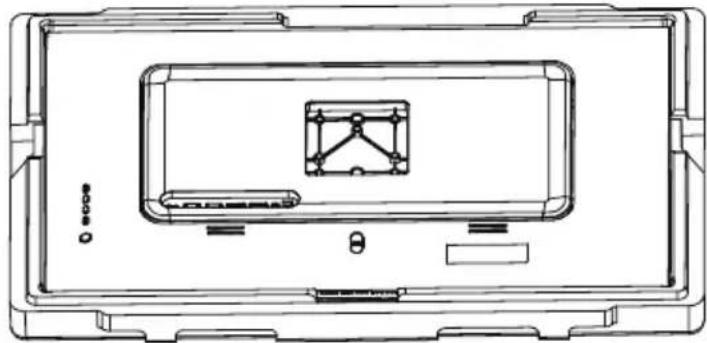

1. Ouvrez l'emballage et sortez le produit avec la mousse encore attachée. Placez-le doucement sur un bureau ou une table. Retirez les parties additionnelles et la mousse couvrant le moniteur. Retirez le socle si le moniteur y est déjà attaché.

1. Posez doucement un doigt dans le trou de l'adaptateur, puis retirez-le du dos du moniteur. Suivez les instructions données sur la figure ci-dessous pour serrer les quatre vis incluses dans les trous de fixation situés au dos du moniteur.

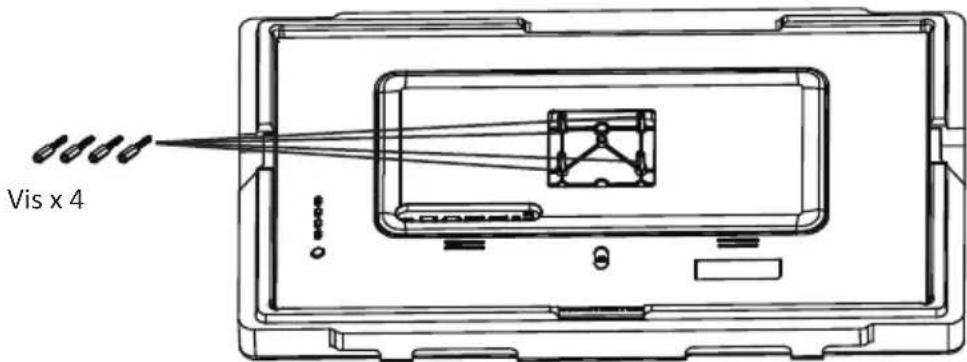

0000 Vis x 4

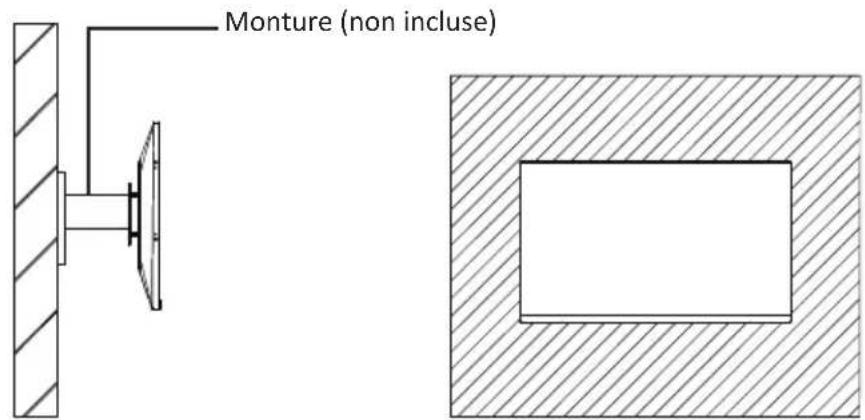

1. Installez le moniteur sur le mur, le support ou le luminaire comme vous le souhaitez.

7. Utilisation de base

1. Insérez une extrémité du câble DisplayPort (DP) dans la carte graphique de votre PC. Deux câbles DP sont inclus pour plus de commodité. Vous pouvez également utiliser un câble HDMI (non inclus).
2. Branchez l'autre extrémité du câble sur le connecteur correspondant de votre moniteur.

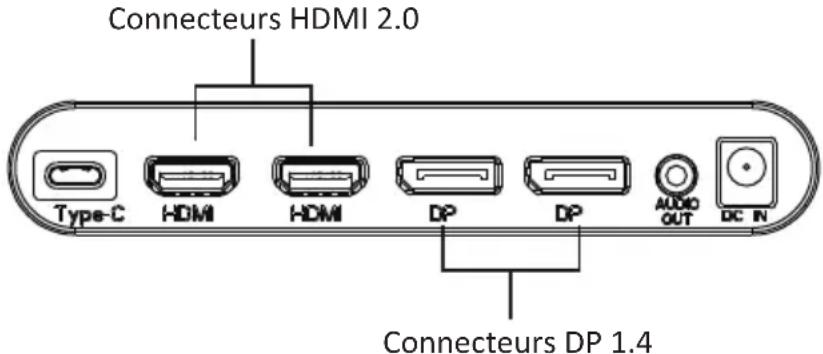

Connecteurs HDMI 2.0 Type-C HDMI HDMI DP DP Audio OUT DC IN Connecteurs DP 1.4

1. Connectez le câble d'alimentation à votre moniteur, puis connectez l'autre extrémité à votre source d'alimentation. Il est recommandé d'utiliser un parasurtenseur avec une tension adéquate si une prise murale ne peut pas être atteinte directement.
2. Localisez le bouton d'alimentation sur le moniteur et appuyez dessus pour allumer le moniteur.

Informations importantes sur la résolution

1. Critères requis pour la résolution 4K (3840x2160p) avec taux d'actualisation de 144Hz :

A. Connectez les deux câbles DisplayPort (DP) depuis le média hôte (console de jeu, projecteur, etc.) au moniteur.

B. Activer la fonctionnalité du menu OSD en procédant aux étapes suivantes : OSD → Autre → MODE UHD 144 → Activé.

Dans ce mode (4K @ 144Hz), HDR, Adaptive-Sync et PIP/PBP seront désactivés et ne seront pas pris en charge.

1. Limitations de la résolution Single DP du taux d'actualisation :

A. La puissance de sortie max. de DP 1.4 est de 3840x2160p @ un taux d'actualisation de 120Hz

B. La puissance de sortie max. de DP 1.2 est de 3840x2160p @ un taux d'actualisation de 60Hz

1. Limitations de la résolution HDMI / du taux d'actualisation :

A. La puissance de sortie max. de HDMI 2.0 est de 3840x2160p @ un taux d'actualisation de 60Hz

Overclocking (DP uniquement)

Selon votre carte graphique, il pourra être possible d'overclocker le taux d'actualisation du moniteur jusqu'à 144 Hz. Cela permettra de limiter la résolution max. telle qu'établie par votre carte graphique. Consultez la documentation du fabricant de votre carte graphique pour les instructions additionnelles permettant d'activer l'overclocking dans les paramètres de système de votre carte graphique.

L'overclocking peut entraîner une distorsion de l'image en fonction de la configuration de l'appareil connecté. Il est possible de réduire cette distorsion en baissant la résolution du moniteur.

Limitations d'overclocking :

1. Requiert deux câbles DP 1.4 connectés (voir les Informations importantes sur la résolution ci-dessus)
2. HDR, Adaptive-Sync et PIP/PBP seront désactivés et inutilisables.

Pour activer l'overclocking

1. Connectez les deux câbles DisplayPort (DP) depuis le média hôte (console de jeu, projecteur, etc.) au moniteur.
2. Activer la fonctionnalité du menu OSD en procédant aux étapes suivantes : OSD --> Autre --> MODE UHD 144 --> Activé.

Consultez la documentation de votre carte graphique pour déterminer le taux d’actualisation maximum de votre processeur graphique et les paramètres additionnels à ajuster pour la configuration du système.

Synchronisation adaptive

Cette fonctionnalité est désactivée par défaut. Pour l'activer, vous devez posséder un matériel prenant en charge Adaptive-sync, un câble DP ou HDMI, et les pilotes graphiques les plus récents possibles.

Branchez votre ordinateur à votre moniteur à l'aide d'un câble DP ou HDMI et, une fois le raccordement effectué, un message vous demandera d'activer la fonction sur votre ordinateur. Si vous ne procédez pas de la sorte, vous devrez activer cette fonction dans le menu de la carte graphique. Consultez les instructions du fabricant figurant dans la documentation de la carte graphique.

Adaptative-Sync sera désactivé et inutilisable lors de l'overclocking du moniteur pour obtenir une résolution 4K (UHD) à un taux d'actualisation de 144 Hz (voir les Limitations de l'overclocking ci-dessus).

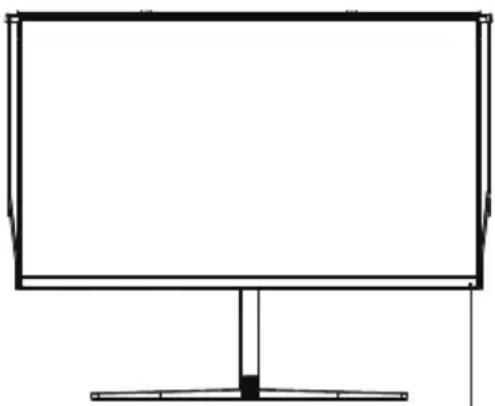

8. Témoin lumineux

Une lumière blanche constante indique que le courant est activé et que le moniteur fonctionne normalement.

Une lumière blanche clignotante indique qu'il n'y a pas de source vidéo, qu'aucun signal horizontal ou vertical n'a été détecté, ou bien que la tension est faible. Veuillez vous assurer que votre ordinateur est allumé et que tous les câbles vidéo sont complètement insérés et/ou connectés.

9. MENU OSD

Le menu d'affichage à l'écran (OSD) peut être utilisé pour régler les paramètres de votre moniteur et apparaît à l'écran après avoir allumé le moniteur et appuyé sur le bouton M.

Lorsque vous utilisez le moniteur pour la première fois, les paramètres se règlent automatiquement sur les valeurs optimales en fonction de la configuration et des composants de votre ordinateur, etc.

1. Appuyez sur l'un des boutons (M, ▲, ▼, ⏻) pour activer la fenêtre du navigateur.

1. Appuyez sur M pour entrer dans le menu OSD.

1. Appuyez sur ▼ (eco) ou ▲ ( ) pour naviguer à travers les fonctions.

- Mettez en surbrillance les fonctions que vous souhaitez régler, et appuyez sur M pour en ouvrir le sous-menu.

- Appuyez sur ▼(eco) ou ▲(♀) pour parcourir le sous-menu puis appuyez sur M pour mettre en surbrillance les fonctionnalités que vous souhaitez régler.

- Appuyez sur ▼(eco) ou ▲(♀) pour mettre en surbrillance une option, puis appuyez sur M pour confirmer le paramètre et quitter l'écran actuel.

1. Appuyez sur E pour quitter l'écran courant.

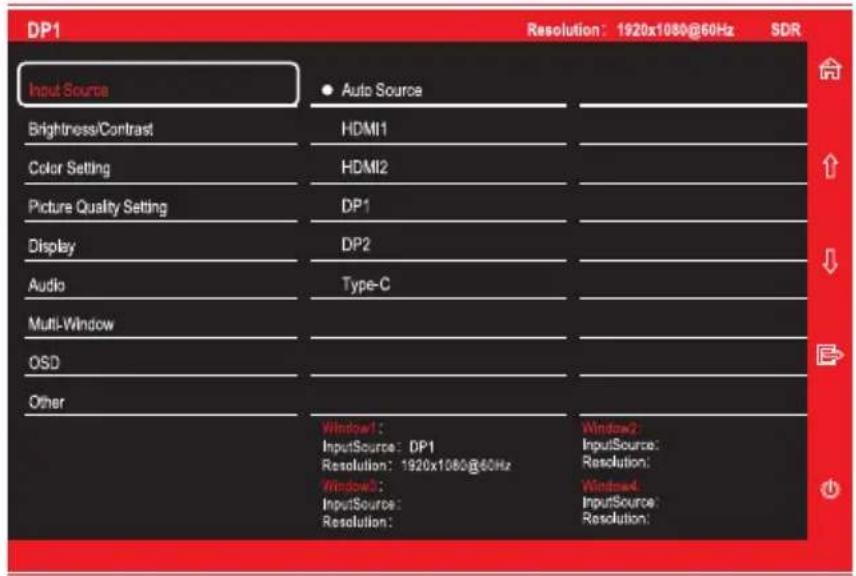

9.1 - Fonctions du menu OSD

Menu principal	Sous-menu Options D	Description
Source d'entrée	Source auto	AUCUN Commutation automatique vers le signal HDMI ou DP
	HDMI1	AUCUN Basculer vers l'entrée de signal HDMI
	HDMI2
	DP1	AUCUN Basculer vers l'entrée de signal DP
	DP2
	Type-C AUCUN Passer sur l'entrée de signal Type-C
Luminosité / Contraste	Luminosité 0-100 Régler la luminosité de l'écran
	Niveaux de sombre 0	100 Ajuster le niveau de noir
	Contraste	0-100 Régler le contraste de l'écran
	DCR	Activé Activer la fonction DCR
		Désactivé Désactiver la fonction DCR
Réglage des couleurs	Gamma	1,82,02,22,42,6	Régler l'ajout Gamma
	Mode image Régler le mode visuel en fonction de l'activité FPS, RTS
	Température de couleurs	Chaud, Froid, Utilisateur Sélectionner une température de couleur
	Faible lumière bleue	0-100	Régler le niveau de filtrage de la lumière bleue
	Teinte 0-100 Ajuster les niveaux de teinte
	Saturation 0-100 Ajuster les niveaux de saturation
Réglage de la qualité d'image	Netteté 0-100 Ajuster la netteté d'affichage
	Temps de réponse	Désactivé, Haut, Moyen, Faible	Ajuster le temps de réponse
	Réduction Bruit	Désactivé, Haut, Moyen, Faible	Réduire l'interférence du bruit de l'image causée par l'interférence de source du signal
	Contrôle lumineux dynamique	Activé, Désactivé	Compenser l'affichage de l'échelle de gris et renforcez l'expression de l'échelle de gris
	MPRT Activé, Désactivé	Activer/désactivé	MPRT
Affichage	Format d'image	Écran large, 4: 3, Auto	Sélectionner les proportions de l'écran
	Mode DEL	Normal, clignotant, éteint	Sélectionner le mode d'affichage de la DEL
Audio	Silencieux	Activé, Désactivé	Activer / Désactiver le mode silencieux
	Volume	0-100 Régler le volume audio
	Source audio	Source auto, DP1DP2 , HDMI1,HDMI2, Type-C	Sélectionner l'entrée du signal audio via Type-C ou DP ou HDMI
Menu principal	Sous-menu Options Description
Fenêtres multiples	Fenêtres multiples	Désactivé, Mode PIP, PBP 2Win, PBP 4Win	Sélectionner les modes PIP / PBP selon le nombre de signaux d'entrée, etc.
	Entrée Sub Win2	DP1, DP2, HDMI1 HDMI2, Type-C	Sélectionner selon le signal d'entrée pour le mode PIP / PBP
	Entrée Sub Win4	DP1, DP2, HDMI1 HDMI2, Type-C	Sélectionner selon le signal d'entrée pour le mode PIP / PBP
	Entrée Sub Win4	DP1, DP2, HDMI1 HDMI2, Type-	Sélectionner selon le signal d'entrée pour le mode PIP / PBP
	Échange AUCUN Échanger les sources de signaux		PIP / PBP
OSD	Langue Régler la langue de l'OSD Español, 日本語, Français, Deutsch
	Position H OSD 0-100	Régler la position horizontale de l'OSD
	Position V OSD 0-100	Régler la position verticale de l'OSD
	OSD Transparence	0-100 Ajuster la transparence d'ensemble de l'OSD
	Délai OSD 5-100		Régler la durée pendant laquelle l'OSD reste ouvert en l'absence d'activité
	Rotation OSD	Normal, 90, 180, 270	Lorsque l'utilisateur retourne l'affichage, cette fonction permet également de retourner l'OSD pour obtenir un meilleur angle d'affichage
Autre	Version DP DP1.2, DP1.1 Afficher la version DP
	MODE UHD 144 Activé, Désactivé Activer/désactivé		ver le mode UHD 144
	Synchronisation adaptative	Activé, Désactivé	Activer/ Désactiver la fonction de Synchronisation adaptative
	HDR	Activé, Désactivé Activer/désactiver la fonction HDR
	Réinitialiser		Réinitialiser les configuration du moniteur

* Ces paramètres peuvent impacter les performances et désactiver certaines fonctionnalités. Voir le Chapitre 7 : Fonctionnement basique (informations importantes sur la résolution, l'overclocking (DP uniquement) & Adaptive-Sync) avant le réglage.

10. Effets LED et gameplus

- Appuyez sur l'un des boutons (M, ▼, ▲, ⏻) pour activer la fenêtre de navigation.

M ▲ ▼ E ↓

- Appuyez sur ▲ ( ) pour commuter entre les modes GamePlus. Selon les besoins de votre jeu, choisissez l'icône de jeu correspondante. Ces icônes de jeu sont à la base conçues pour améliorer votre visée dans les jeux de tir, mais elles peuvent aussi être utilisées dans d'autres scénarios.

- Appuyez sur le bouton ▼ (eco) pour commuter entre les modes ECO. Ces modes (Standard, Photo, Film, Jeu, FPS et RTS) peuvent servir à optimiser les paramètres en fonction de votre activité. Le mode standard convient à la plupart des activités.

Standard

- Appuyez sur le bouton ▼ (eco) pour régler les effets de la gamme RGB (Limitée ou Intégrale)

Gamme RGB : Limitée

1. Spécifications techniques

Modèle	LC-M27-4K-UHD-144
Taille d'écran	27 inch
Format d'image	16:9
Rétroéclairage	LED
Luminosité	350 cd/m2
Panneau	IPS
Résolution	DP1.4 : 3840 * 2160 à 144HzHDMI 2.0 : 3840 * 2160 à 60Hz
Taux de rafraîchissement	144Hz
Temps de réponse	OD 4 ms
Angles de vue	≥slant 178^ (H) / ≥slant 178^ (V)
Taux de contraste	1000:1
Montage VESA	75 x 75mm
Couleurs	16,7 M
Synchronisation adaptative	Oui
Entrée de signal	DP 1.4 (2); HDMI 2.0 (2);
Entrée de courant :	19V CC =3,42 A
Audio
Haut-parleurs	Aucune
Sortie Audio	Oui
Accessoires
Adaptateur secteur	Oui
Câble d'alimentation	Oui
Câble DP	Oui
Fonctions supplémentaires
Faible lumière bleue	Oui
Dimensions physiques
Dimensions (avec socle)	619 * 514,4 * 232,3mm
Dimensions (sans socle)	619 * 365,5 * 41mm
Poids net	6,1kg
Poids brut	8,52kg
