Type de produit	Poêle électrique pour sauna
Marque	Harvia
Modèle	Sound HMS450400V
Puissance	4,5 kW
Tension d'alimentation	400 V triphasé
Type de connexion	Semi-fixe via boîtier de jonction étanche
Matériau	Acier inoxydable
Dimensions (L x l x h)	400 x 300 x 600 mm
Poids	15 kg
Capacité du compartiment à pierres	Diamètre des pierres : 5–10 cm
Type de pierres recommandées	Péridotite, dolérite à olivine, olivine, vulcanite
Fonctions	Minuterie mécanique (0–4h marche, 0–8h préprogrammation), thermostat réglable
Sécurité	Sécurité surchauffe réinitialisable, protection contre les éclaboussures
Température maximale	80 °C
Volume de sauna recommandé	4–8 m³
Entretien	Nettoyage des pierres au moins 1 fois par an, lavage cabine tous les 6 mois
Réparabilité	Déplacement des commandes possible, pièces détachées disponibles
Garantie	2 ans usage familial, 1 an pour résidents d'appartements
Câble de raccordement	H07RN-F ou équivalent (interdit PVC)
Normes	Homologué T125 pour équipements à haute température

FOIRE AUX QUESTIONS - Sound HMS450400V HARVIA

Comment réinitialiser la sécurité surchauffe ?

Laissez refroidir l'appareil à environ 18 °C, puis localisez le bouton de réinitialisation. Pour les modèles M, appuyez sur le bouton-poussoir du limiteur après avoir retiré le châssis du thermostat. Pour les modèles M-E, consultez le manuel du centre de contrôle.

Quel type de pierres utiliser pour le poêle ?

Utilisez des pierres en péridotite, dolérite à olivine, olivine ou vulcanite, d'un diamètre de 5 à 10 cm. Évitez les pierres décoratives sans approbation du fabricant.

Comment programmer la mise en route différée ?

Tournez l'interrupteur horaire sur la section 'pré-programmation' (0 à 8 heures). Le poêle démarrera lorsque l'interrupteur reviendra sur la section 'marche' et chauffera pendant environ 4 heures.

Pourquoi le poêle ne chauffe-t-il pas ?

Vérifiez les fusibles, le câble de raccordement, la position de l'interrupteur horaire (doit être sur 'marche'), le réglage du thermostat et la sécurité surchauffe (doit être réinitialisée).

Comment régler la température du sauna ?

Utilisez le thermostat : commencez sur la position maximale, puis tournez légèrement dans le sens inverse des aiguilles d'une montre si la température est trop élevée. La température idéale se situe entre 65 et 80 °C.

Peut-on projeter de l'eau parfumée sur les pierres ?

Oui, utilisez uniquement des essences prévues à cet effet. Ne versez jamais plus de 2 dl d'eau à la fois et évitez de projeter de l'eau lorsque quelqu'un se trouve près du poêle.

Comment nettoyer le poêle et la cabine ?

Lavez les banquettes, murs et sol de la cabine tous les six mois avec un détergent pour sauna. Essuyez le poêle avec un chiffon humide et éliminez les traces de chaux avec une solution d'acide citrique à 10 %.

Quels sont les risques de sécurité à connaître ?

Ne couvrez pas le poêle, ne faites pas sécher de linge, tenez les enfants éloignés, et ne dormez pas dans un sauna chaud. Les surfaces métalliques peuvent brûler.

Comment installer le capteur de température (modèles M-E) ?

Installez le capteur sur le mur au-dessus du poêle, dans l'axe central, à 100 mm du plafond. Évitez de placer la bouche d'arrivée d'air de manière à ce qu'elle refroidisse le capteur.

Que faire si la cabine chauffe lentement ?

Vérifiez les fusibles, que toutes les résistances s'allument, augmentez le réglage du thermostat, vérifiez la puissance du poêle, l'empilage des pierres (ne pas trop serrer) et la ventilation de la cabine.

MODE D'EMPLOI Sound HMS450400V HARVIA

FR Instructions d'installation et mode d'emploi du poêle électrique

FR: La sécurité-surchauffe de l'appareil peut également se déclencher à des températures inférieures à -5 °C / 23 °F (stockage, transport, environnement). Avant l'installation, placez l'appareil dans un endroit chaud. La sécurité-surchauffe peut être réinitialisée quand la température de l'appareil se situe à env. 18 °C / 64 °F. La sécurité-surchauffe doit être réinitialisée avant d'utiliser cet appareil. Reportez-vous au manuel > Réinitialisation de la sécurité-surchauffe.

Ces consignes d'installation et d'utilisation sont destinées au propriétaire du sauna ou à la personne chargée de l'entretien, ainsi qu'à l'électricien responsable de l'installation électrique du poêle. Après l'installation du poêle, ces consignes seront remises au propriétaire du sauna ou à la personne chargée de son entretien. Lire attentivement les consignes d'utilisation avant la mise en service de l'appareil.

Ce poêle est prévu pour chauffer la cabine de sauna à la température adéquate. Il est interdit d'utiliser le poêle à d'autres fins.

Félicitations pour cet excellent choix !

Garantie :

• La période de garantie des poêles et de l'équipement de contrôle utilisés dans les saunas par des familles est de deux (2) ans.
• La période de garantie des poêles et de l'équipement de contrôle utilisés dans les saunas par les résidents d'appartements est d'un (1) an.
• La garantie ne couvre aucun défaut résultant du non-respect des instructions d'installation, d'utilisation ou de maintenance.
• La garantie ne couvre aucun défaut résultant de l'utilisation de pierres non recommandées par le fabricant du poêle.

TABLE DES MATIÉRES

1. MODE D'UTILISATION .... 54 1.1. Mise en place des pierres du poêle .... 54
   1.1.1. Maintenance 55
   1.2. Chauffage du sauna.... 55
   1.3. Utilisation du poêle 55
   1.3.1. Poêle allumé 55
   1.3.2. Durée de pré-programmation (mise en route programmée).... 55
   1.3.3. Poêle arrêté.... 56
   1.3.4. Réglage de la température.... 56
   1.4. Projection de l'eau de vapeur sur les pierres.... 56
   1.5. Conseils pour la séance de sauna 57
   1.6. Avertissements.... 57
   1.6.1. Description des symboles.... 57
   1.7. Dépannage 58

2. CABINE DU SAUNA....59

2.1. Structure de la cabine de sauna 59
2.1.1. Noircissement des murs du sauna 59
2.2. Ventilation de la cabine de sauna 60
2.3. Puissance des poêles 60
2.4. Hygiène de la cabine de sauna 60

3. INSTRUCTIONS D'INSTALLATION.... 61

3.1. Avant l'installation 61
3.1.1. Déplacement des commandes (M) 62
3.1.2. Connexion du câble de raccordement au poêle 63
3.2. Fixation du poêle au mur 63

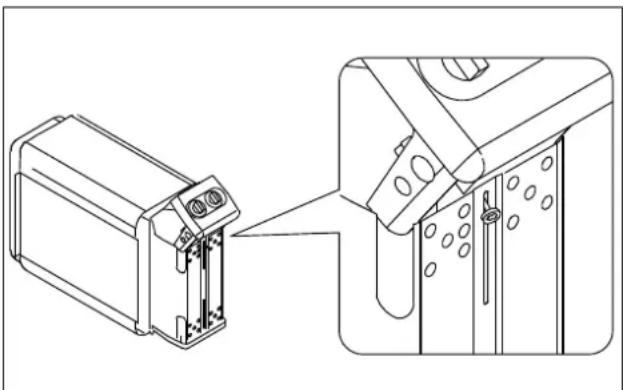

3.3. Raccordement électrique 63
3.3.1. Résistance d'isolation du poêle électrique..... 64
3.4. Installation du centre de contrôle et du capteur
(M-E) 65
3.5. Réinitialisation de la sécurité surchauffe 65

4. PIÈCES DÉTACHÉES 68V

1.1. Mise en place des pierres du poêle Les pierres pour poêle sont importantes en termes de sécurité de l'appareil. Afin de conserver la garantie, l'utilisateur est responsable du bon entretien du compartiment à pierres conformément aux spécifications et aux instructions.

Informations importantes sur les pierres de poêle appropriées :

• Les pierres de poêle appropriées sont en péridotite, en dolérite à olivine, en olivine et en vulcanite.
• Utilisez uniquement la surface de clivage et/ou des pierres arrondies pour votre poêle.
• Si les résistances d'un poêle électrique sont en contact avec les pierres, il ne faut utiliser des pierres arrondies qu'au niveau des couches extérieures du compartiment à pierres, afin qu'elles ne puissent entrer en contact avec les résistances.
• Les pierres en céramique et les pierres décoratives ne peuvent être utilisées qu'après approbation du fabricant et dans le respect des instructions qui leur sont propres.
• Veuillez noter que les pierres décoratives ne conviennent qu'à la couche supérieure du compartiment à pierres. En vue d'assurer une circulation suffisante de l'air, il ne faut pas trop tasser les pierres décoratives. Placez toutes les pierres décoratives de sorte qu'elles ne puissent toucher les résistances du poêle électrique. Si vous avez un poêle à bois, veillez à ce que les pierres ne touchent pas le cadre intérieur chaud du poêle.
• La garantie ne couvre pas les défauts dus à l'utilisation de pierres décoratives ou de pierres de poêle non recommandées par le fabricant.
• Le diamètre des pierres doit se situer entre 5 et 10 cm.
• Dépoussiérer les pierres avant de les empiler dans le poêle.

Lors de la mise en place des pierres :

• Ne pas faire tomber de pierres dans le poêle.
• Ne pas coincer de pierres entre les résistances.
• Les pierres ne doivent pas être entassées de façon trop serrée, afin de ne pas empêcher la circulation d'air à travers le poêle.
• Empiler les pierres de manière à ce qu'elles se soutiennent entre-elles plutôt que de reposer sur les résistances.
• Ne pas former de haute pile de pierres sur le poêle.
• Aucun objet susceptible de modifier la quan-

tité ou la direction du flux d'air qui traverse le poêle ne doit être placé à l'intérieur du compar- timent à pierres du poêle ni à proximité de ce dernier.

1. EKSPLOATACJA PIECA

Étant données les variations importantes de température, les pierres du poêle se désintègrent au fur et à mesure de leur utilisation. Remettre les pierres en place au moins une fois par an, voire plus si le sauna est utilisé fréquemment. Dans le même temps, retirer tous les morceaux de pierre de la partie inférieure du poêle et remplacer toutes les pierres désintégrées par des neuves. Ainsi, la capacité de chauffage du poêle reste optimale et le risque de surchauffe est évité.

1.2. Chauffage du sauna

Pour éliminer les odeurs dégagées par le poêle et les pierres lors de la première utilisation, veiller à assurer une bonne ventilation du sauna.

Si la puissance du poêle est adaptée à la cabine de sauna, un sauna correctement isolé atteint la température adéquate en une heure environ (▶2.3.). Les pierres du poêle chauffent généralement à bonne température en même temps que le sauna. La température appropriée pour les séances de sauna se situe entre 65 et 80 °C.

1.3. Utilisation du poêle

Avant la mise en marche du poêle, vérifier qu'aucun objet n'est posé dessus ou à proximité. ▷1.6.

• Les modèles de poêles M45, M60 et M80 sont équipés d'un interrupteur horaire et d'un thermostat. L'interrupteur horaire permet de régler la durée de fonctionnement du poêle et le thermostat de régler la température.
  1.3.1.-1.3.4.
• Les modèles M45E, M60E, M80E et M90E fonctionnent avec le centre de contrôle séparé. Voir les instructions d'installation et mode d'emploi du centre de contrôle.

Placer l'interrupteur horaire sur la partie « marche » (section A de la figure 3, 0 à 4 heures). Le poêle se met en route immédiatement.

1.3.2. Durée de pré-programmation (mise en route programmée)

Placer l'interrupteur horaire sur la partie « pré-programmation » (section B de la figure 3, 0 à 8 heures). Le poêle commence à chauffer lorsque l'interrupteur est revenu sur la section « marche ». Ensuite, le poêle reste allumé pendant environ quatre heures.

Exemple : Vous souhaitez aller vous promener pendant trois heures et profiter ensuite d'une séance de sauna. Placez l'interrupteur horaire sur le chiffre

2 de la section « pré-programmation ».

La minuterie se met en marche. Au bout de deux heures, le poêle commence à chauffer. Comme le sauna est chauffé en une heure environ, il sera prêt pour votre séance après environ trois heures, c'est-à-dire à votre retour de promenade.

1.3.3. Poêle arrêté

Le poêle s'arrête lorsque l'interrupteur horaire revient sur zéro. Il est possible d'éteindre le poêle à tout moment en plaçant soi-même l'interrupteur horaire sur

zéro.

Éteindre le poêle après la séance de sauna. Il est parfois conseillé de laisser le poêle en route pendant un certain temps pour faire sécher correctement les parties en bois de la cabine.

REMARQUE : Vérifier toujours que le poêle s'est éteint et a arrêté de chauffer lorsque la minuterie a replacé l'interrupteur horaire sur zéro.

1.3.4. Réglage de la température

Le thermostat (figure 2) sert à maintenir la température souhaitée dans la cabine de sauna. Procéder à des essais pour trouver le réglage qui convient le mieux.

Commencer les essais sur la position maximale. Si, pendant la séance de sauna, la température augmente trop, tourner légèrement l'interrupteur dans le sens inverse des aiguilles d'une montre. Remarque : même un petit décalage par rapport à la partie maximale modifiera considérablement la température du sauna.

1.4. Projection de l'eau de vapeur sur les pierres

L'air du sauna devient sec en chauffant. Pour obtenir une humidité convenable, il faut projeter de l'eau sur les pierres brûlantes du poêle. La chaleur et la vapeur produisent un effet différent d'une personne à l'autre – en procédant à des essais, on peut trouver le niveau de température et d'humidité qui convient le mieux.

REMARQUE : La contenance de la louche utilisée ne doit pas excéder 2 dl. Ne pas projeter ou verser une quantité d'eau plus importante en une seule fois. En effet, lors de l'évaporation, l'excédent d'eau

bouillante pourrait éclabousser les personnes présentes dans le sauna. Veiller aussi à ne pas projeter d'eau sur les pierres lorsque quelqu'un se trouve à proximité du poêle, la vapeur bouillante risquant de causer des brûlures.

REMARQUE : N'utiliser que de l'eau remplissant les exigences de qualité de l'eau domestique (tableau 1). Pour aromatiser l'eau de vapeur, n'utiliser que des essences prévues à cet effet. Suivre les consignes figurant sur l'emballage.

1.5. Conseils pour la séance de sauna

• Commencer la séance de sauna en se lavant.
• S'asseoir dans le sauna et profiter de la vapeur aussi longtemps que cela reste agréable.
• Oublier le stress et se détendre !
• Le code des bonnes manières dans un sauna préconise de ne pas déranger les autres par un comportement bruyant.
• Ne pas faire fuir les autres occupants en projetant une quantité excessive d'eau de vapeur.
• Se rafraîchir la peau afin de la refroidir. Les personnes en bonne santé peuvent profiter d'une baignade rafraîchissante si cela est possible.
• Après la séance de sauna, se laver.
• Se reposer, puis se rhabiller. Boire un verre d'eau fraîche ou une boisson gazeuse pour rétablir son équilibre hydrique.

1.6. Avertissements

• Des séances prolongées dans un sauna chaud provoquent une élévation de la température du corps qui peut s'avérer dangereuse.
• Se tenir éloigné des pierres et les parties métalliques du poêle. Elles risquent de provoquer des brûlures.
• Tenir les enfants éloignés du poêle.
• Les enfants, les handicapés et les personnes affaiblies ou en mauvaise santé doivent être accompagnés lors des séances de sauna.
• Il est conseillé de consulter un médecin au cas où les séances de sauna seraient contre-indiquées.
• Discuter avec un pédiatre de la participation éventuelle d'enfants en bas âge aux séances de sauna (âge, température du sauna, durée des séances ?)
• Toujours se déplacer avec la plus grande prudence, les bancs et le sol pouvant être glissants.
• Ne pas prendre un sauna sous l'effet de produits narcotiques (alcool, médicaments, drogues etc.).
• Ne jamais dormir dans un sauna chaud.
• L'air marin et humide est susceptible d'avoir une action corrosive sur les surfaces métalliques.
• Ne pas utiliser le sauna pour y faire sécher du linge sous peine de provoquer un incendie ou d'endommager les pièces électriques en raison de l'humidité excessive.

1.6.1. Description des symboles

Manuel utilisateurs.

Ne pas couvrir.

REMARQUE ! Toutes les opérations d'entretien doivent êtres réalisées par un professionnel de la maintenance.

Le poêle ne chauffe pas.

• Vérifier que les fusibles du poêle sont en bon état.
• Vérifier que le câble de raccordement est branché (▶3.1.2.).
• Placer l'interrupteur horaire sur la partie « marche » (▶1.3.1.).
• Augmenter le réglage du thermostat (1.3.4.).
• S'assurer que la sécurité-surchauffe est toujours en place. L'interrupteur horaire fonctionne mais le poêle ne chauffe pas. (▶3.5.)

La cabine de sauna chauffe doucement. L'eau versée sur les pierres du poêle refroidit trop rapidement.

• Vérifier que les fusibles du poêle sont en bon état.
• Vérifier que toutes les résistances s'allument lorsque le poêle est allumé.

- Augmenter le réglage du thermostat (1.3.4.).

- Vérifier que le poêle est suffisamment puissant (2.3.).

- Vérifier les pierres du poêle (1.1.). Des pierres en piles trop serrées, le tassement progressif des pierres ou un type de pierres inadapté risquent de gêner le flux d'air qui traverse le poêle et ainsi de limiter son efficacité.

- Vérifier que la ventilation de la cabine de sauna est adaptée (▶2.2.).

La cabine de sauna chauffe rapidement, mais la température des pierres reste insuffisante. L'eau versée sur les pierres passe à travers.

• Vérifier que le poêle n'est pas trop puissant (2.3.).
• Vérifier que la ventilation de la cabine de sauna est adaptée (▶2.2.).

Le panneau ou les autres matériaux proches du poêle noircissent rapidement.

• Vérifier que les distances de sécurité sont respectées (▶3.1.).
• Vérifier les pierres du poêle (1.1.). Des pierres en piles trop serrées, le tassement progressif des pierres ou un type de pierres inadapté risquent de gêner le flux d'air qui traverse le poêle et ainsi d'entraîner la surchauffe des matériaux environnants.
• Voir également le paragraphe 2.1.1.

Une odeur se dégage du poêle.

• Voir le paragraphe 1.2.
- Lorsqu'il est chaud, le poêle peut accentuer les odeurs présentes dans l'air mais qui ne sont pas liées au sauna ni au poêle. Exemples : peinture, colle, graisse, assaisonnements.

Le poêle émet du bruit.

• M : L'interrupteur horaire est un dispositif mécanique qui, en fonctionnement, émet le bruit d'un mécanisme d'horloge. Si l'interrupteur horaire émet ce bruit même lorsque le poêle est éteint, vérifiez le câblage de l'interrupteur.
• Des détonations peuvent parfois se faire entendre ; elles sont vraisemblablement dues au craquement des pierres sous l'effet de la chaleur.
• La dilatation thermique des composants du poêle peut entraîner l'émission de bruits lorsque le poêle chauffe.

2.1. Structure de la cabine de sauna

A. Laine isolante, épaisseur 50 à 100 mm. La cabine doit être soigneusement isolée, pour pouvoir maintenir le poêle à une température assez basse.

B. Protection contre l'humidité, par ex., papier aluminium. Placer le côté brillant du papier vers l'intérieur du sauna. Assembler les raccords avec du ruban adhésif aluminium.

C. Espace d'aération d'environ 10 mm entre la protection contre l'humidité et le panneau (recomm

D. Lambris léger de 12 à 16 mm d'épaisseur. Avant d'installer les lambris, vérifier le câblage électrique et les renforts des murs, nécessaires à l'installation du poêle et des banquettes.

E. Espace d'aération d'environ 3 mm entre le mur et le panneau de plafond.

F. La hauteur du sauna est généralement de 2100 à 2300 mm. La hauteur minimale dépend du poêle (voir tableau 2). L'espace entre la banquette supérieure et le plafond ne doit pas dépasser 1 200 mm.

G. Utiliser des revêtements de sol en céramique et des joints en ciment sombres. Les particules dues à la désitégration des pierres du poêle et les impuretés contenues dans l'eau du sauna peuvent noircir et/ou endommager les revêtements de sol fragiles.

REMARQUE : demander aux autorités de lutte contre l'incendie quelles parties de la paroi-coupe feu peuvent être isolées. Les conduits de fumée utilisés ne doivent pas être isolés.

REMARQUE : les plaques de protection légères montées directement contre le mur ou le plafond présentent un risque d'incendie.

2.1.1. Noircissement des murs du sauna

Avec le temps, i est tout à fait normal que les surfaces en bois de la cabine de sauna noircissent. Ce noircissement peut être accéléré par

• la lumière du soleil
- la chaleur du poêle
- les agents de protection appliqués sur les murs (les agents de protection présentent un faible niveau de résistance à la chaleur)
- les fines particules provenant des pierres du poêle qui sont soulevées par le flux d'air.

L'air de la cabine de sauna doit se renouveler six fois par heure. Le schéma 5 présente différentes options de ventilation de la cabine.

A. Emplacement de la bouche d'air. Pour une ventilation mécanique, placer la bouche d'air au-dessus du poêle. Pour une ventilation par gravité, placer la bouche d'air en dessous ou à côté du poêle. Le diamètre du conduit d'arrivée d'air doit être de 50 à 100 mm. M-E: Ne pas placer la bouche d'arrivée d'air de manière à ce que le flux d'air refroidisse le capteur de température (voir les instructions d'installation du capteur de température contenues dans les instructions d'installation de l'unité de contrôle) !
B. Bouche d'évacuation d'air. Placer la bouche d'évacuation d'air près du sol, aussi loin que possible du poêle. Le diamètre du conduit d'évacuation d'air doit être le double de celui du conduit d'arrivée d'air.
C. Bouche d'air facultative pour le séchage (fermée pendant le chauffage et les séances de sauna). Le sauna peut aussi être séché en laissant la porte ouverte après la séance.
D. Si la bouche d'évacuation d'air se trouve dans la salle de toilette, l'espace sous la porte de la cabine doit être au moins de 100 mm. La ventilation mécanique est obligatoire.

2.3. Puissance des poêles

Lorsque les murs et le plafond sont couverts de panneaux et que l'isolation derrière les panneaux est adaptée, la puissance du poêle est définie en fonction du volume du sauna. Les murs non isolés (brique, bloc de verre, béton, tuiles, etc.) augmentent le besoin en puissance du poêle. Ajouter 1,2 m³ au volume du sauna pour chaque mètre carré de mur non isolé. Par exemple, une cabine de 10 m³ équipée d'une porte en verre nécessite un puissance équivalente à celle d'une cabine d'environ 12 m³. Si la cabine est équipée de murs en madriers, multiplier le volume du sauna par 1,5. Choisir la puissance de poêle adaptée dans le tableau 2.

2.4. Hygiène de la cabine de sauna

Utiliser des serviettes pour banc pendant la séance de sauna, pour éviter que la transpiration ne coule sur les banquettes.

Les banquettes, les murs et le sol du sauna doivent être soigneusement lavés au moins tous les six mois. Utiliser une brosse à récurer et du détergent pour sauna.

Essuyer la poussière et la saleté accumulées sur le poêle à l'aide d'un chiffon humide. Éliminer les traces de chaux présentes sur le poêle avec une solution d'acide citrique à 10 % et rincer.

3.1. Avant l'installation

Avant de se lancer dans l'installation du poêle, bien lire les consignes et vérifier les points suivants :

• La puissance et le type du poêle à installer sont-ils adaptés au sauna en question ? Le volume du sauna ne doit être ni inférieur ni supérieur à celui indiqué dans le tableau 2.
• La tension d'alimentation est-elle adaptée au poêle ?

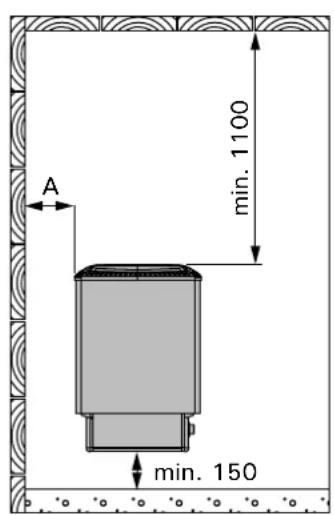

• L'emplacement du poêle satisfait-il aux exigences de distances de sécurité minimales figurant dans la figure 6 et le tableau 2 ?
  • ▷ 3.5. Réinitialisation de la sécurité surchauffe

Ces valeurs doivent impérativement être respectées pour éviter tout risque d'incendie. Le sauna ne doit être équipé que d'un seul poêle électrique.

3. INSTALACJA PIECA

*) De la surface latérale au mur, à la rambarde supérieure ou au banc supérieur./Od bocznej sciany obudowy do sciany pomieszczenia.

**) De la surface avant au banc supérieur ou à la rambarde supérieure./ Od przodu do górnego podestu.

***) Pour le capteur/Do czujnika 4 x 0,25 mm² (M-E)

Le poêle peut être installé dans un renfoncement à condition que celuici ait une hauteur de 1900 mm au minimum.

3.1.1. Déplacement des commandes (M)

Les appareils de commande du poêle (horloge et thermostat) peuvent être installés sur l'une ou l'autre des extrémités du boîtier électrique. S'il est nécessaire de transférer les dispositifs de commande sur la face opposée du boîtier électrique, les deux éléments de bout du boîtier doivent être permutés.

Il sera plus facile de permuter les éléments avant la fixation du poêle contre le mur.

1. Retourner le poêle sens dessus dessous, en prenant toutefois garde à ne pas endommager le dispositif de contrôle de la vapeur. Défaire les vis de fixation (1 vis/élément) des éléments de bout situées au fond du boîtier électrique (voir figure 7).
2. Ensuite, défaire en premier l'élément sur lequel il n'y a pas d'interrupteurs. Retirer ensuite délicatement du boîtier électrique l'élément comportant l'interrupteur horaire et le thermostat. En extrayant ce dernier, il convient d'être particulièrement délicat, car les capteurs du thermostat et les câbles allant aux résistances sont fixés sur l'élément à détacher.
3. Une fois les éléments défaits, le fond du boîtier électrique s'ouvre à la hauteur du joint. Ouvrir davantage avec votre main libre et déplacer délicatement l'élément accroché aux câbles vers l'autre côté du boîtier électrique. Prendre garde à ne pas endommager les câbles contre les rebords de l'ouverture du boîtier électrique durant l'opération. Laisser l'élément accroché aux câbles et fixer l'autre élément en premier. Serrer le joint du fond du boîtier électrique de telle sorte que les trous allongés soient au bon endroit et que le bord de la partie arrière du boîtier soit par dessus. Visser la vis de fixation. Vérifier avant de serrer la vis que le bord du boîtier électrique se trouve au fond de la rainure située sur l'élément de bout.
4. Installer l'élément comportant l'interrupteur horaire et le thermostat sur le boîtier et visser sans serrer complètement (filetage visible sur environ 10–12 mm). Après le branchement du câble de raccordement (▶3.1.2), enfoncer l'élément de bout dans le boîtier électrique et serrer la vis de fixation.

3.1.2. Connexion du câble de raccordement au poêle La connexion du câble de raccordement du poêle s'effectue facilement avant la fixation de ce dernier.

1. Coucher le poêle sur le côté de telle sorte que la face comportant le dispositif de commande soit tournée vers le haut.
2. Dévisser l'élément comportant le dispositif de commande d'environ 10–12 mm par rapport au fond du boîtier électrique et extraire délicate-ment de celui-ci l'élément de bout.
3. Percer dans l'élément de bout un trou dégrossi pour le câble de raccordement, dans lequel on enfilera le câble vers le serre-câble et la baguette de raccord.
4. Une fois le câble de raccordement connecté, enfoncer délicatement l'élément comportant le dispositif de commande dans le boîtier électrique. Voir figure 8. Vérifier avant de serrer la vis que le bord du boîtier électrique se trouve au fond de la rainure située sur l'élément de bout.

3.2. Fixation du poêle au mur

Voir figure 9.

1. La console d'installation du poêle se fixe sur ce dernier. Défaire la vis de blocage de la console d'installation et détacher cette dernière du poêle.
2. À l'aide des vis livrées avec le poêle, fixer la console d'installation du poêle sur le mur. NB ! La présence derrière le lambris devant recevoir les vis de fixation d'une pièce de renfort, par exemple une planche supplémentaire, serait obligatoire, pour que les vis soient solidement fixées. Mais s'il n'y a pas de planches de renfort derrière le lambris, il est possible de fixer les vis solidement sur le lambris.
3. Soulever le poêle sur la console fixée contre le mur de telle sorte que les crochets de fixation de la partie inférieure de la console s'encastrent derrière le bord du châssis du poêle et que la rainure de la partie supérieure du poêle se plaque contre la console d'installation.
4. Bloquer le poêle à la hauteur du rebord supérieur contre la console à l'aide de la vis.

3.3. Raccordement électrique

Le raccordement du poêle au secteur ne doit être réalisé que par un électricien professionnel et conformément aux règlements en vigueur.

Figure 9. Emplacement de la console d'installation du poêle (toutes les dimensions sont fournies en millimètres)

• Le poêle est connecté de façon semi-fixe au boîtier de jonction (figure 10: 3) situé sur le mur du sauna. Le boîtier de jonction doit être étanche aux éclaboussures. Sa hauteur par rapport au sol ne doit pas dépasser 500 mm.
• Le câble de raccordement (figure 10: 4) doit être un câble caoutchouté de type H07RN-F ou équivalent. NB ! Le recours à un câble isolé en PVC comme câble de raccordement est interdit en raison de sa sensibilité à la chaleur.
• Les câbles de raccordement ou d'installation arrivant dans le sauna ou dans les murs du sauna, à une hauteur supérieure à 1000 mm du sol, doivent supporter, en charge, une température de 170 °C au moins (par exemple SSJ). Les équipements électriques installés à une hauteur supérieure à 1 000 mm du sol du sauna doivent être homologués pour une utilisation à température ambiante de 125 °C (marquage T125).
• Le centre de commande (poêle M) est équipé, parallèlement aux bornes de secteur, d'une borne (P) permettant le contrôle du chauffage électrique (figure 13). La commande de tension est transmise depuis le poêle lorsque ce dernier est allumé. Le câble de contrôle du chauffage électrique est relié directement au boîtier de jonction du poêle, d'où il continue au moyen d'un câble de raccordement caoutchouté épais vers le connecteur à ligne du poêle.

3.3.1. Résistance d'isolation du poêle électrique

Lors de l'inspection finale des installations électriques, il est possible que la mesure de la résistance d'isolation du poêle révèle une « fuite », due à l'humidité ambiante qui a pu pénétrer dans la matière isolante des résistances de chauffage (pendant le stockage/transport). L'humidité disparaîtra des résistances quand le sauna aura été chauffé deux ou trois fois.

Ne pas raccorder l'alimentation du poêle électrique par le disjoncteur différentiel !

Figure 11. Installation du capteur (toutes les dimensions sont fournies en millimètres)
Rys. 11. Instalowanie czujników (wymiary w milimetrach)

3.4. Installation du centre de contrôle et du capteur (M-E)

Des consignes détaillées concernant la fixation sur le mur du centre de contrôle sont fournies avec ce dernier. Installer le capteur de température sur le mur du sauna au dessus du poêle, dans l'axe central de la largeur de ce dernier, à 100 mm du plafond. Figure 11. Ne pas placer la bouche d'arrivée d'air de manière à ce que le flux d'air refroidisse le capteur de température. Figure 5.

3.5. Réinitialisation de la sécurité surchauffe

Si la température de la cabine de sauna devient dangereusement élevée, la sécurité-surchauffe coupe définitivement l'alimentation du poêle. Il est possible de remettre la sécurité-surchauffe à zéro lorsque le poêle a refroidi.

La raison de l'arrêt doit être déterminé avant d'appuyer sur le bouton.

• Les pierres se sont-elles effritées et resserrées dans le compartiment à pierres ?
• Le poêle est-il resté longtemps sans être utilisé ?
• Le capteur du thermostat est-il mal placé ou cassé ?
• Le poêle a-t-il été soumis à un choc violent (par exemple durant le transport) ?

M

La sécurité-surchauffe de l'appareil peut également se déclencher à des températures inférieures à -5 °C / 23 °F (stockage, transport, environnement). Avant l'installation, placez l'appareil dans un endroit chaud. La sécurité-surchauffe peut être réinitialisée quand la température de l'appareil se situe à env. 18 °C / 64 °F. La sécurité-surchauffe doit être réinitialisée avant d'utiliser cet appareil. (Figure 12.).

M-E

Voir les instructions d'installation du centre de contrôle.

B: Le bouton de remise à zéro se trouve dans le boîtier de raccordement du poêle. Seule une personne habilitée à effectuer installations électriques peut accomplir cette

1. Desserrer la vis de fixation de l'élément de bout comportant les dispositifs de commande au fond du boîtier électrique de manière à ce que le filetage soit visible sur environ 10–12 mm. Extraire délicatement du boîtier électrique l'élément de bout.
2. Défaire le bouton de réglage du thermostat et libérer le châssis du thermostat de ses éléments de fixation (4 ergots de blocage) tout en appuyant délicatement sur l'axe de réglage. Le châssis du thermostat recule d'environ 40 mm, ce qui met en évidence sur sa surface frontale le bouton-poussoir de remise en service du limiteur.
3. La remise en service du limiteur s'effectue en l'enfonçant en position active (au besoin avec une force correspondant à 7 kg), jusqu'à ce qu'on entende un clic.
4. Après avoir enfoncé le bouton-poussoir de remise en service, remettre le châssis du thermostat en place et le bouton de réglage sur son axe.
5. Vérifier avant de serrer la vis que le bord du boîtier électrique se trouve au fond de la rainure située sur l'élément de bout.

Figure 14. Raccords électriques du poêle M-E
