MODE D'EMPLOI Mania EF1i MARTIN

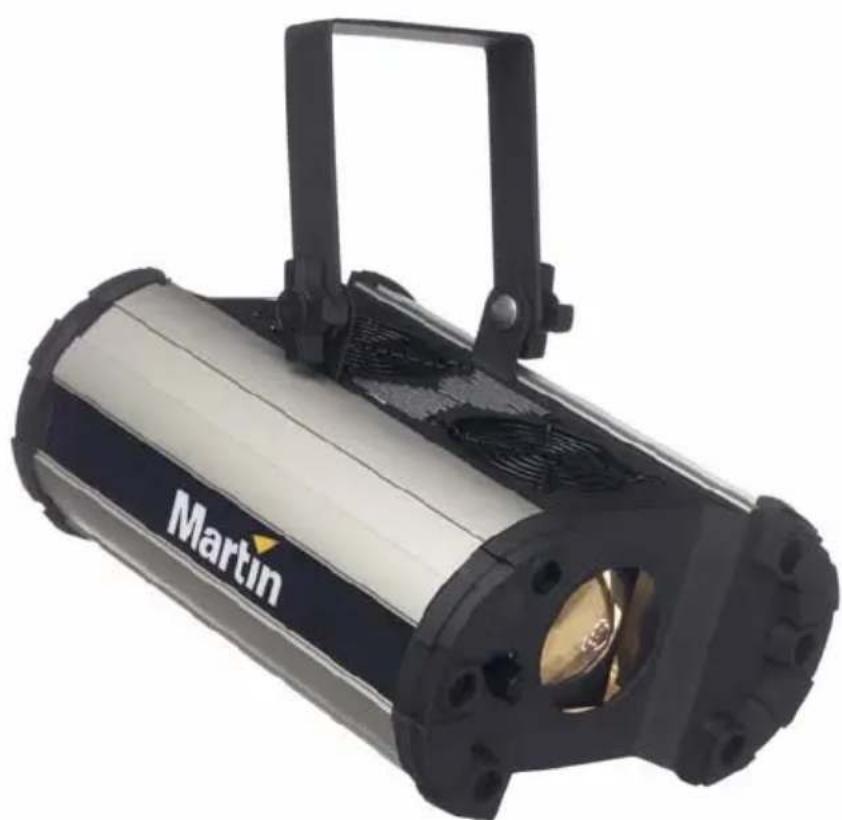

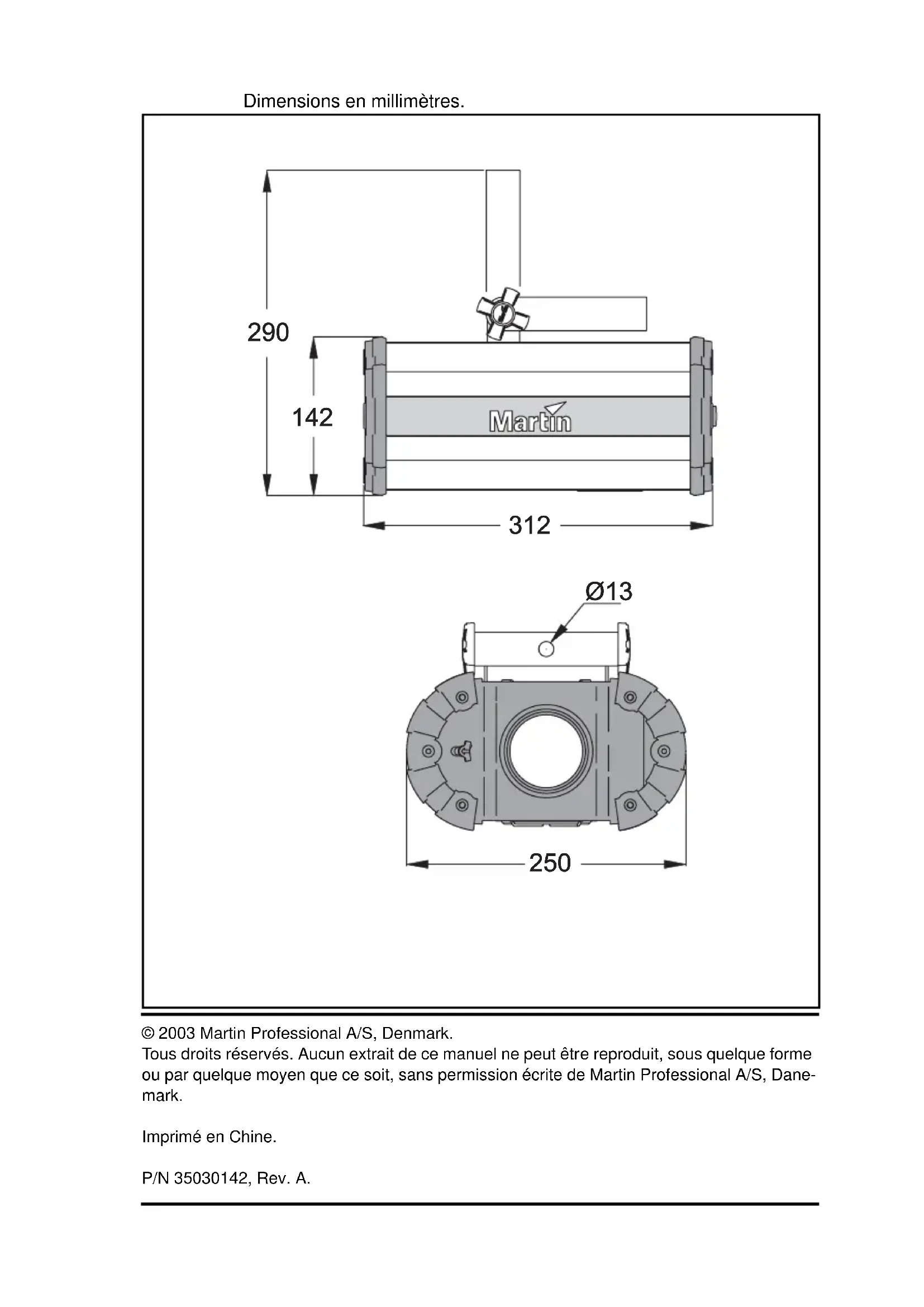

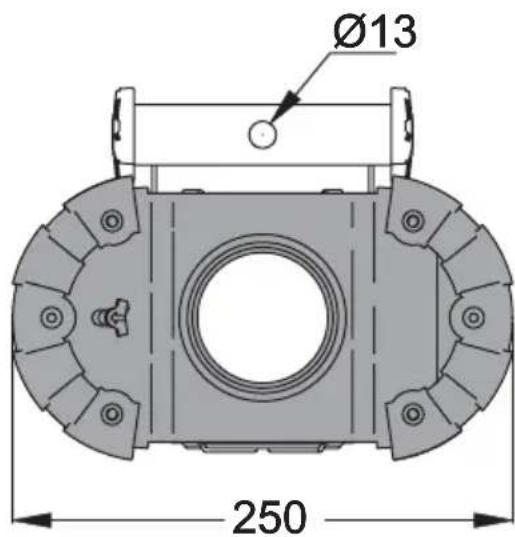

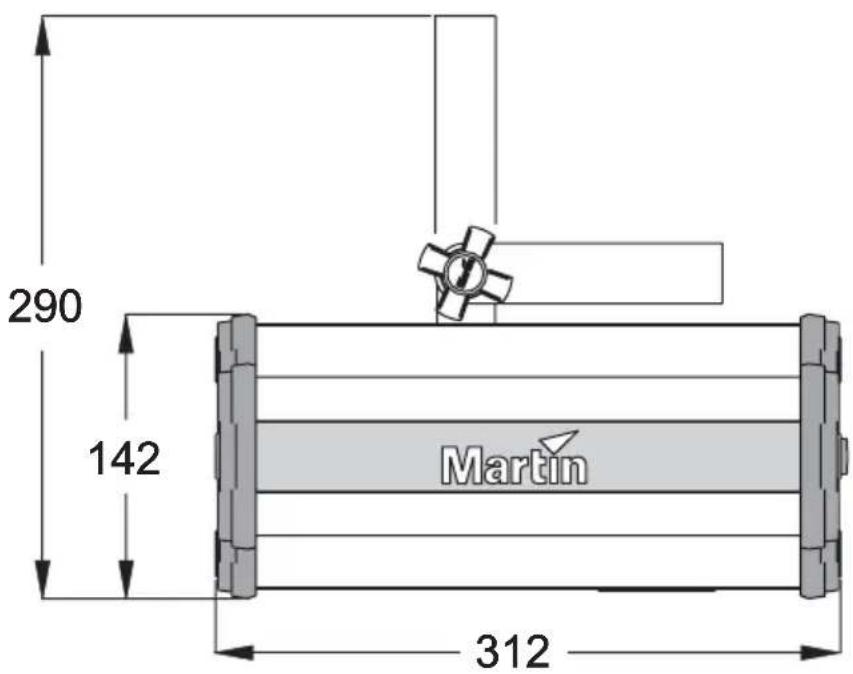

Mania EF1i manuel d’utilisationDimensions en millimètres.

• Ø13 © 2003 Martin Professional A/S, Denmark. Tous droits réservés. Aucun extrait de ce manuel ne peut être reproduit, sous quelque forme ou par quelque moyen que ce soit, sans permission écrite de Martin Professional A/S, Dane- mark. Imprimé en Chine. P/N 35030142, Rev. A.3 Introduction p. 4
• Précautions d’emploi p. 4
• Déballage p. 6
• Vue d’ensemble du Mania EF1i p. 7
• Installation p. 8
• Alimentation p. 8
• Accroche du projecteur p. 9
• Utilisation p. 11
• Choix du mode de fonctionnement p. 11
• La roue de gobos p. 12
• Mise au net du faisceau p. 13
• Entretien p. 14
• Nettoyage p. 14
• Changement de lampe p. 16
• Fusible principal p. 17
• Problèmes courants p. 19
• Caractéristiques Mania EF1i - manuel d’utilisation p. 204

Merci d’avoir choisi le Mania EF1i de Martin. Le Mania EF1i est un effet DJ pré-programmé, synchronisé sur la musique, équipé d’un réflecteur miroir rotatif et d’une roue motorisée de 8 gobos statiques (les gobos sont des filtres gravés placés dans le faisceau pour créer différentes images).

PRÉCAUTIONS D’EMPLOI

Attention! Ce produit n’est pas destiné à un usage domestique. Il présente le risque de blessures sévères voires mortelles par brûlure, électrocution et chute.Lisez attentivement ce manuel avant de mettre l’appareil sous tension ou d’installer l’appareil; suivez les précautions d’emploi listées ci-après et soyez attentifs à toutes les mises en garde imprimées dans ce manuel ou sur l’appareil. Pour toute question concernant l’utilisation de ce produit, contactez votre distributeur Martin pour une assistance. Référez toute opération d’entretien non décrite ici à un technicien qualifié. Ne modifiez pas l’appareil et n’installez aucune pièce ou kit de modification qui ne vienne de Martin.Référez tout entretien à du personnel spécialisé.Température maximale d’utilisation ta = 40°C (104°F)Consultez l’étiquette de série pour les modèles de fusibles et de lampe.Utilisable sur des surfaces normalement combustibles.Ne fixez pas directement le faisceau.Risques d’électrocution et d’incendie.Utilisation exclusivement dans des endroits secs.N’obstruez pas les entrées d’air et les ventilations.Introduction 5 Les capots, lentilles ou ecréns anti UV doivent être changés s’ils deviennent visiblement endommagés au point que leur efficacité est endommagée (fêlures ou craquelures par exemple). La lampe doit être changée si elle devient défectueuse ou si elle se déforme avec la chaleur. Si le câble d’alimentation de ce projecteur est endommagé, il doit être remplacé par un câble d’alimentation spécifique disponible uniquement chez votre revendeur Martin. Contre les électrocutions Attention! Déconnectez toujours l’appareil du secteur avant d’intervenir sur la lampe ou les fusibles ou tout composant et lorsque le projecteur n’est pas utilisé.

• Avant la mise en route, vérifiez que les réglages d’usine (tension et fréquence) correspondent au courant secteur.

• Reliez toujours le projecteur à la terre.

• Utilisez toujours une source de courant alternatif répondant aux normes en vigueur et protégée contre les surintensités et par un disjoncteur différentiel.

• N’exposez pas le projecteur à la pluie ou à l’humidité.

• N’utilisez jamais l’appareil avec un capot ou une lentille manquants ou endommagés. Se protéger et protéger les autres des incendies Attention! Lampe chaude. La surface de l’appareil peut devenir très chaude. Laissez l’appareil refroidir 20 minutes avant de le manipuler ou de l’ouvrir.

• Température de surface en utilisation normale = 100°C (212° F)

• Distance minimale à un matériau inflammable = 0.3 m (1 ft)

• Distance minimale à une surface éclairée = 1.0 m (3.3 ft)

• N’essayez jamais d’outrepasser l’action des protections thermostatiques et des fusibles. Remplacez systématiquement les fusibles défectueux par des fusibles de même type.

• Vérifiez que les entrées d’air ne sont pas obstruées.

• Laissez un espace d’au moins 0,1 m (4 in.) autour des entrées d’air.

• Ne placez aucun filtre ou matériau devant les lentilles ou le chemin optique.

• La surface de l’appareil devient vite chaude. Laissez l’appareil refroidir au moins 5 minutes avant de la manipuler.6 Mania EF1i - manuel d’utilisation

• N’utilisez pas l’appareil si la température ambiante (Ta) dépasse 40° C (104° F).

• Ne regardez pas directement dans le faisceau, vers la lampe.

• N’utilisez pas l’appareil s’il manque un capot ou une lentille : une lampe non protégée émet de fortes quantités d’UV pouvant causer des brûlures et endommager les yeux. Prévention des risques de chutes

• Lors de l’accroche de l’appareil, vérifiez que la structure supporte au moins 10 fois le poids de tous les appareils et accessoires installés.

• Vérifiez que les capots et que tous les accessoires sont bien fixés. Utilisez toujours une fixation secondaire comme une élingue de sécurité.

• Interdisez l’accès sous la zone de travail pendant la pose et la dépose du projecteur. DÉBALLAGE L’emballage est soigneusement conçu pour protéger l’appareil pendant le transport - utilisez-le systématiquement pour transporter l’appareil. Le Mania EF1i est livré avec :

• un câble d’alimentation IEC 3 broches

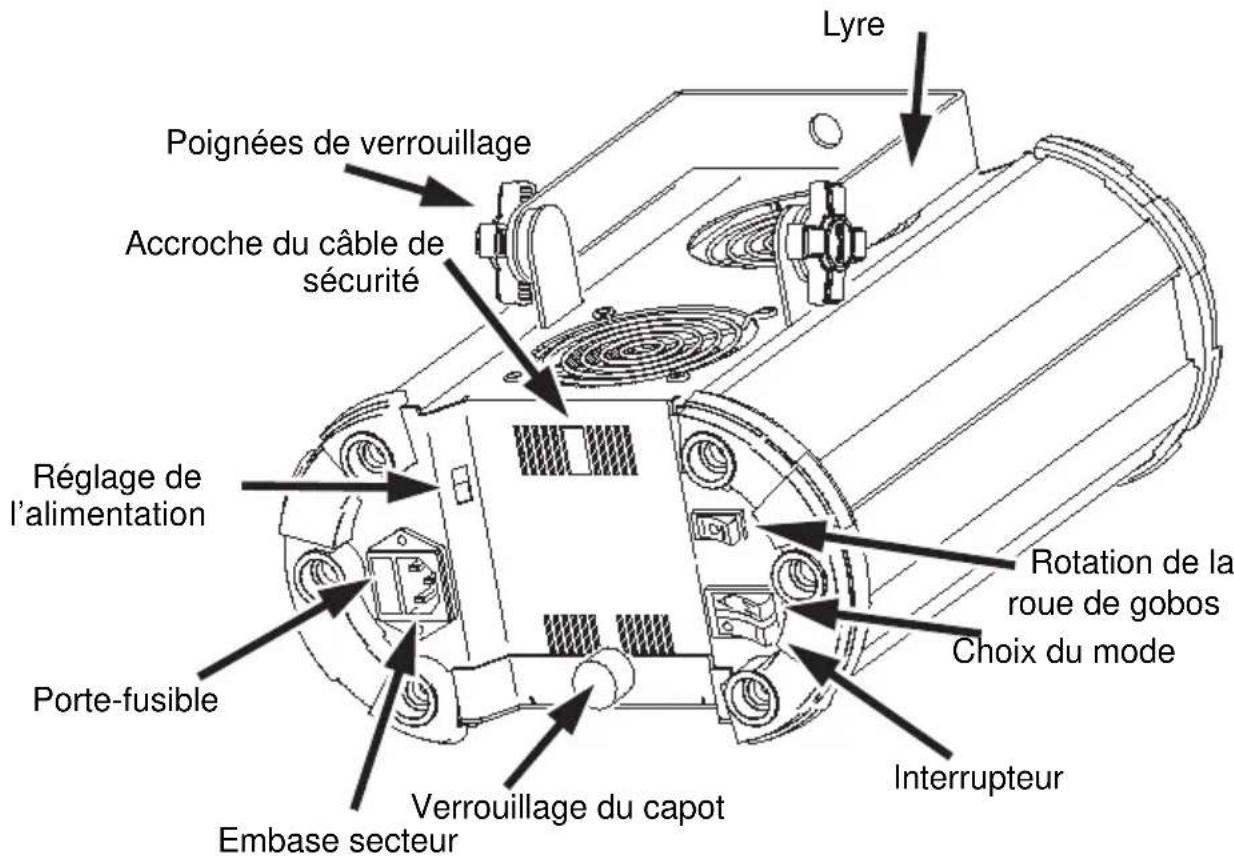

• un manuel d’utilisationIntroduction 7 VUE D’ENSEMBLE DU MANIA EF1i Embase secteur Porte-fusible Verrouillage du capot Interrupteur Choix du mode Poignées de verrouillage Lyre Rotation de la Réglage de Accroche du câble de roue de gobos l’alimentation sécurité8 Mania EF1i - manuel d’utilisation

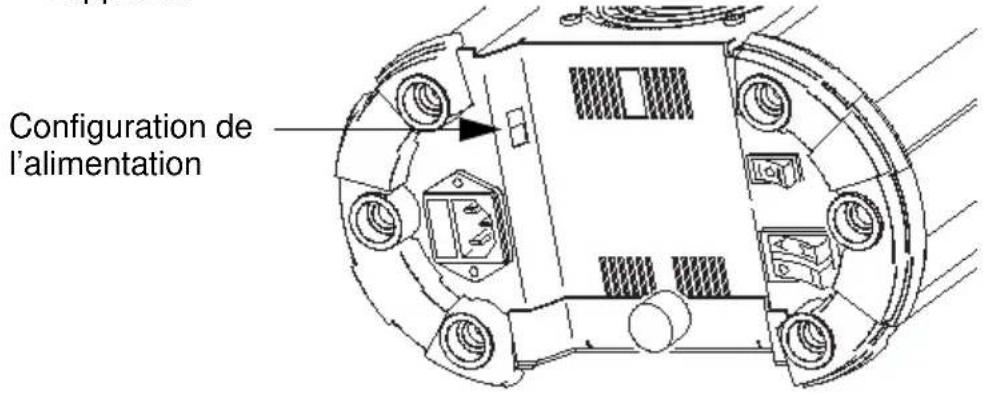

ALIMENTATION Avant toute chose, vérifiez que les réglages de tension et de fréquence correspondent aux normes locales. Reliez toujours les projecteurs à la terre. N’utilisez que des sources de courant répondant aux normes en vigueur et protégées contre les surintensités et les défaut différentiels. Note: Si le câble d’alimentation de ce projecteur est endommagé, il doit être remplacé avec un câble spécifique que seul votre revendeur Martin pourra vous fournir. Configuration du module d’alimentation Le Mania EF1i dispose d’une alimentation configurable par commutateur et compatibles avec les fréquences 50-60 Hz:• 115 - 120 volts (réglage 115)• 220 - 245 volts (réglage 230)Attention N’utilisez pas une source de courant hors des gammes de tension ci-dessus.Choisissez la tension d’utilisation avec le commutateur rouge à l’arrière de l’appareil.Configuration del’alimentationInstallation 9 Installer une fiche sur le câble d’alimentation Attention! Pour une protection efficace contre les risques d’électrocution, l’appareil doit être relié à la terre. L’alimentation doit être protégée contre les surintensités et les défauts différentiels. Important! Vérifiez que les câbles d’alimentation sont en bon état et supportent la consommation de tous les appareils connectés. Vous devez installer une fiche avec broche de terre sur le câble d’alimentation. Cette fiche doit correspondre aux normes locales en vigueur. En cas de doute, consultez un électricien professionnel. Suivez les instructions du fabricant de la fiche pour la raccorder. Connectez convenablement les fils de terre, de neutre et de phase. Le tableau ci-dessous donne les couleurs usuelles des fils. Mise sous tension 1 Connectez le câble d’alimentation au projecteur par son embase IEC 3 broches à l’arrière de l’appareil. 2 Allumez la lampe avec l’interrupteur prévu à cet effet.

ACCROCHE DU PROJECTEUR

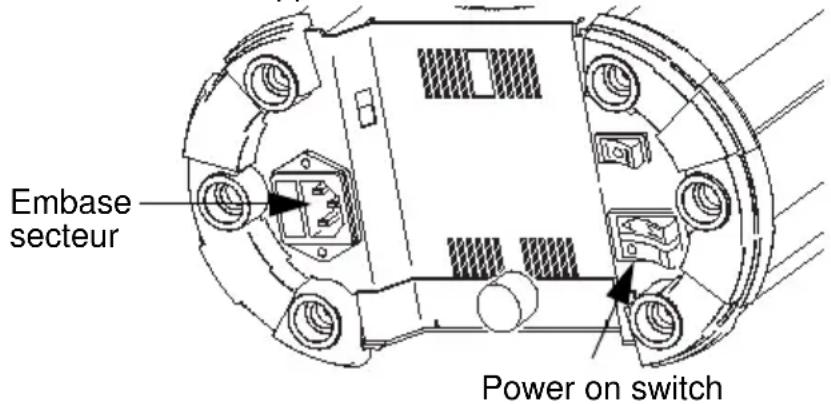

Le Mania EF1i a été conçu pour une utilisation en accroche (avec un crochet non fourni). Fonction Fil (EU) Fil (US) phase marron noir neutre bleu blanc terre vert/jaune vert Embase Power on switch secteur10 Mania EF1i - manuel d’utilisation Attention! Interdisez l’accès sous la zone de travail avant de commencer. Sécurisez toujours vos accroches avec une fixation secondaire (une élingue de sécurité par exemple). Pour accrocher le Mania EF1i à une structure : 1 Vérifiez que la structure supporte au moins 10 fois le poids de tous les appareils installés, y compris les câbles, crochets et accessoires. 2 Si vous utilisez un crochet (non fourni) pour suspendre le projecteur, vérifiez qu’il est en bon état et qu’il est adapté au poids du projecteur. Vissez fermement le crochet à la lyre avec une vis et un écrou M12 (type

8.8 minimum) en suivant les instructions du fabricant du crochet, à l’aide

du perçage prévu à cet effet dans la lyre. 3 Pour les installations fixes, vérifiez que le matériel de fixation(non fourni) et la surface d’accroche supportent au moins 10 fois le poids de l’appareil. 4 En travaillant depuis une plateforme stable, fixez le projecteur à la structure. 5 Installez une élingue de sécurité qui supporte au moins 10 fois le poids du projecteur entre la lyre et la structure. 6 Desserrez les poignées de la lyre, inclinez le projecteur pour l’orienter et resserrez la lyre. 7 Vérifiez que le projecteur est au moins à 1 mètre de la surface éclairée la plus proche et à 0,3 m au moins de tout matériau combustible. Vérifiez que les entrées d’air et ventilation disposent d’un espace d’au moins 0,1

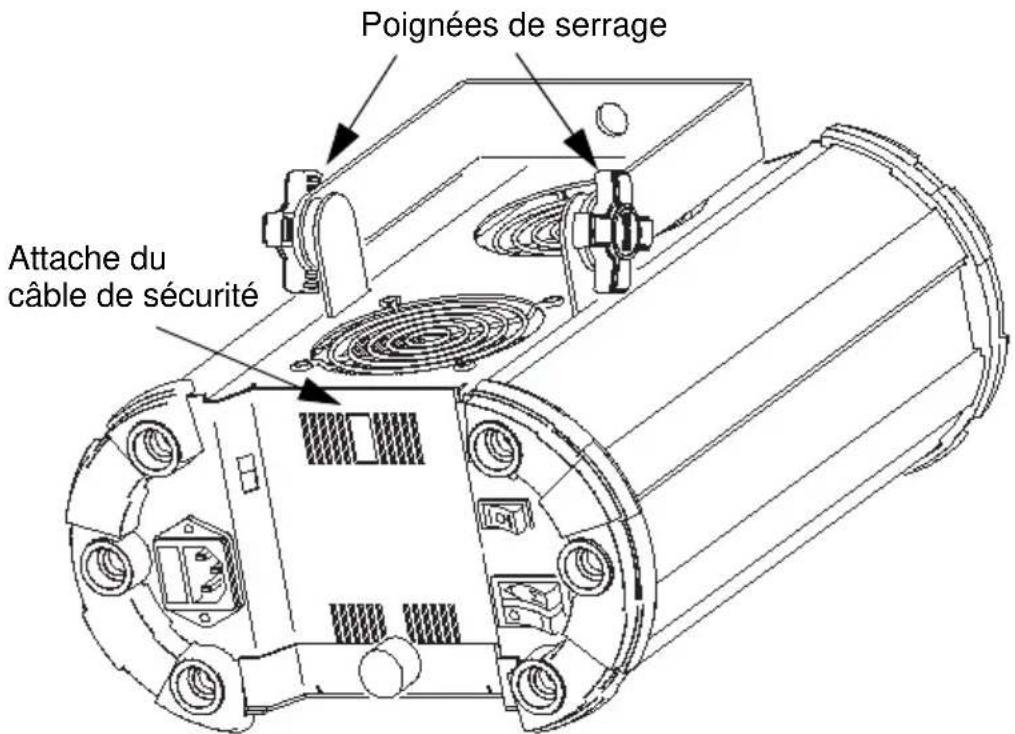

Poignées de serrage Attache du câble de sécuritéUtilisation 11

La lampe ne s’allume que lorsque l’interrupteur situé à l’arrière de l’appareil est enclenché.Pour un résultat optimal, nous vous recommandons l’utilisation de fumigènes avec le Mania EF1i.

CHOIX DU MODE DE FONCTIONNEMENT

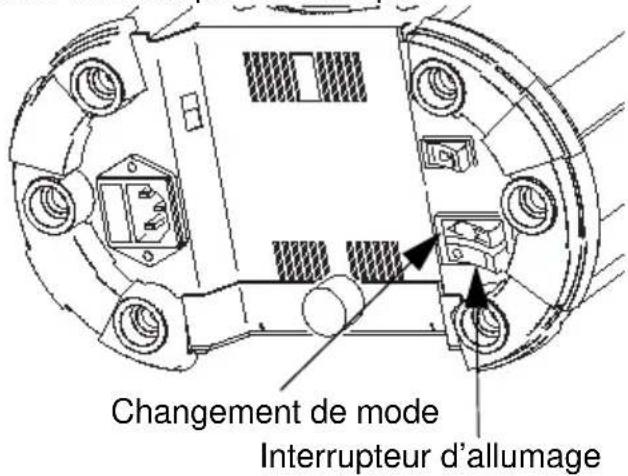

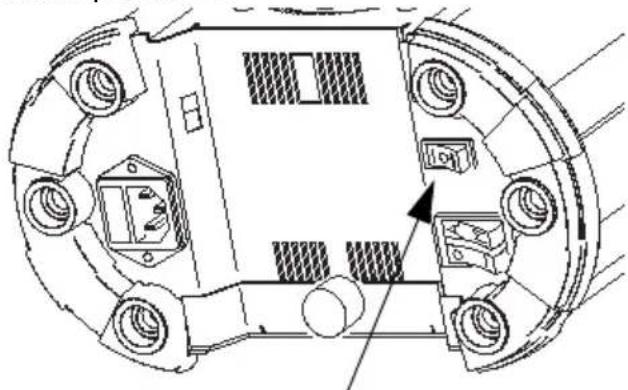

Le commutateur de mode à l’arrière de l’appareil permet de basculer entre les modes Automatique ou Musique. En mode : • Auto, les déclenchements sont générés aléatoirement. Les effets produits par l’appareils ne sont pas synchronisés avec la musique.• Music, le microphone intégré au projecteur génère des impulsions de déclenchement en fonction du son qu’il reçoit. Les effets produits par l’appareil sont alors synchrones avec la musique diffusée.Changement de modeInterrupteur d’allumage12 Mania EF1i - manuel d’utilisation

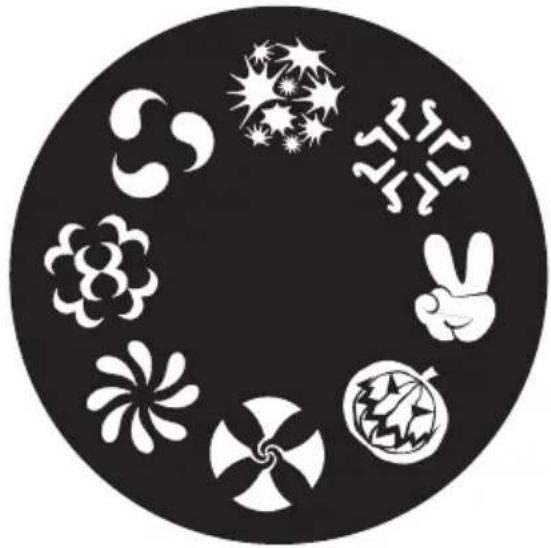

Le Mania EF1i est équipé de la roue ci-dessous :. La rotation de la roue est activée et stoppée avec l’interrupteur de rotation de la roue.

• La roue s’arrête quand l’interrupteur est sur O.

• En mode Auto, la roue tourne si son interrupteur est sur I ou II.

• En mode Music, la roue réagit avec la musique en position II, ou tourne continuellement en position I. Notez que c’est toute la roue qui tourne et pas les gobos sur eux mêmes. Interrupteur de motorisation de la roueUtilisation 13

MISE AU NET DU FAISCEAU

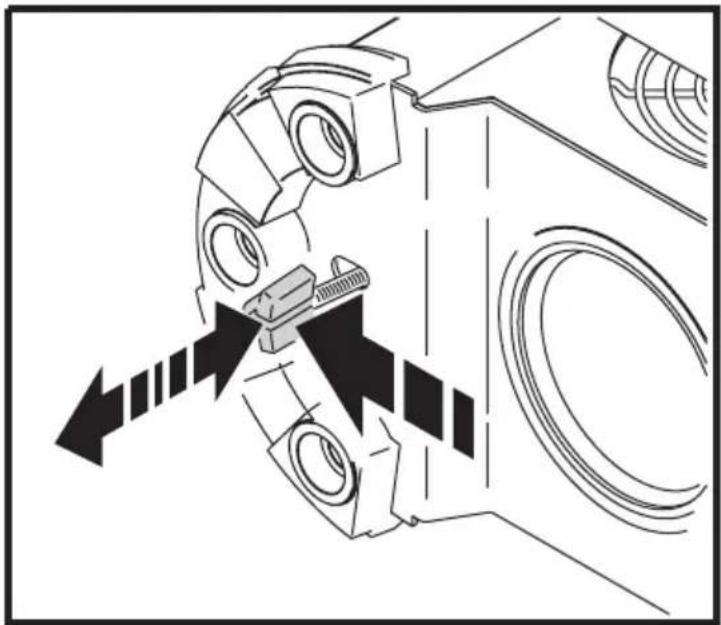

Le faisceau peut être mis au net avec le mécanisme situé à côté de la lentille. Il est préférable de mettre le projecteur en mode Music et de régler l’image pendant qu’il n’y a pas de son diffusé. Tirez ou poussez le mécanisme pour réglez le net..14 Mania EF1i - manuel d’utilisation

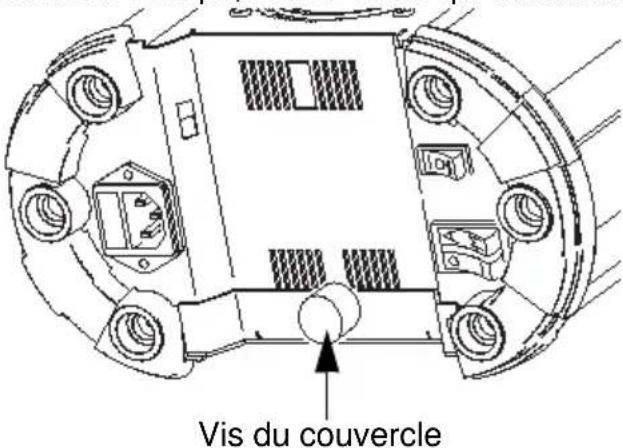

Ce chapitre décrit les opérations de maintenance que vous pouvez réaliser sans assistance.Attention! La surface de l’appareil peut devenir très chaude. Déconnectez toujours le projecteur du secteur et laissez-le refroidir au moins 20 minutes avant de le manipuler ou de l’ouvrir. NETTOYAGE Un nettoyage régulier des éléments optiques et des ventilations est vital pour maintenir les performances et la qualité des effets du Mania EF1i.Important! Des amas excessifs de poussière, de liquide à fumée et de particules collées dégradent les performances du projecteur et provoquent des surchauffes voire des dommages qui ne sont pas couverts par la garantie. Nettoyage des ventilations Pour maintenir un refroidissement suffisant, retirez régulièrement la poussière des aérations et des ventilations. Nettoyez-les avec une brosse douce, des batonnets ouatés, un aspirateur et/ou un compresseur. Nettoyage des composants optiques Nettoyez régulièrement les éléments optiques. La présence de crasse ou de poussière sur les surfaces réduit le niveau de lumière et la qualité des effets.Nettoyez les composants le plus soigneusement possible et travaillez dans un endroit propre et bien éclairé. Les surfaces traitées sont très fragiles et facilement rayables. N’utilisez pas de solvants qui pourraient endommager les plastiques ou les surfaces peintes.Entretien 15 1 Déconnectez le projecteur du secteur et laissez-le refroidir pendant 20 minutes. 2 Avec un tournevis Phillips, retirez la vis qui maintient le couvercle. 3 Faîtes glisser le couvercle pour le retirer (il y a une butée qui évite que le module d’alimentation ne soit mis à jour). 4 Aspirez ou soufflez délicatement la poussière et les particules accumulées. 5 Décollez les particules agglomérées avec un tissu sans peluche ou un coton-tige humidifié avec du nettoyant pour vitres ou de l’eau distillée. Ne frottez pas sur les surfaces : décollez les particules par de petites pressions répétées. 6 Retirez les résidus de liquides fumigènes et autres avec des coton-tiges ou des tissus non traités imbibés d’alcool isopropyle. Vous pouvez utiliser un produit pour vitres standard mais tous les résidus doivent être enlevés avec de l’eau distillée. Nettoyez en faisant des cercles concentriques du centre vers l’extérieur. Séchez avec de l’air compressé ou un linge sec, propre et sans peluche. 7 Replacez le couvercle de l’appareil et refixez la vis en prenant garde de ne pas coincer de câbles. Vis du couvercle16 Mania EF1i - manuel d’utilisation

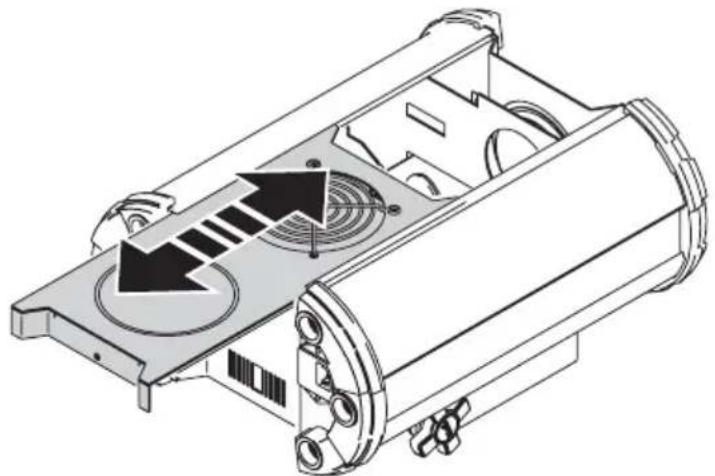

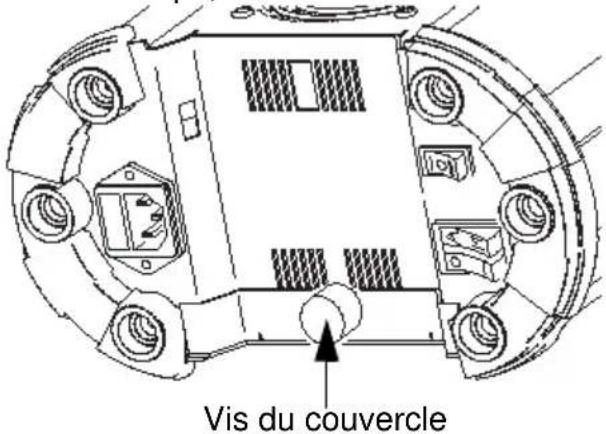

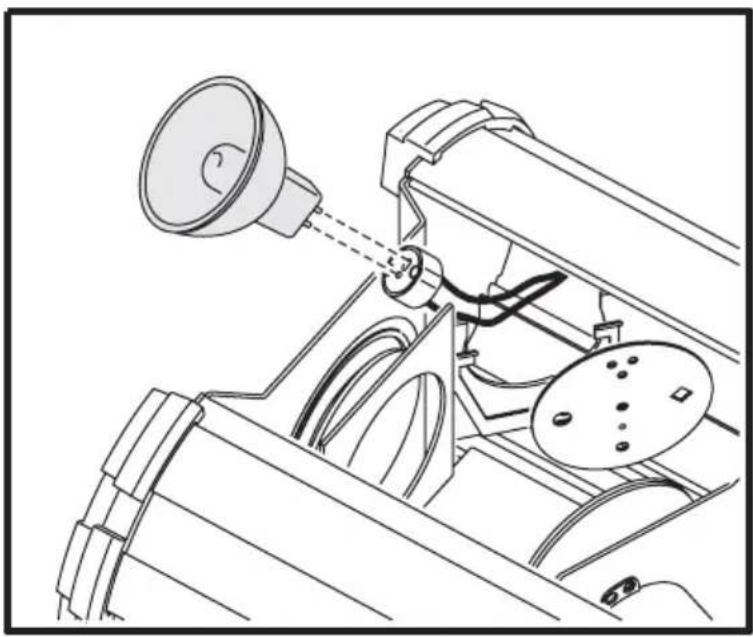

Attention Isolez le projecteur du secteur avant d’intervenir sur la lampe. La lampe doit être changée si elle grille mais aussi si la chaleur commence à la déformer. Attention Lampe brûlante ! Seule la lampe Phillips 12V EFP/8H 100W (type 6834) est compatible (Martin P/N 97000004). La durée de vie théorique de ces lampes est de l’ordre de 500 heures. Attention! Installer tout autre type de lampe peut endommager l’appareil! Installer une lampe dans le Mania EF1i 1 Déconnectez le projecteur du secteur et laissez-le refroidir 20 minutes. 2 Avec un tournevis Phillips, retirez la vis maintenant le couvercle en place. 3 Faîtes glisser le couvercle pour le retirer (il y a une butée qui évite que le module d’alimentation ne soit mis à jour). 4 Attrapez la vieille lampe par son réflecteur et dégagez-la de son support. Vis du couvercleEntretien 17 5 Dégagez la lampe de sa douille sans tirer sur les fils. 6 Enfoncez fermement la douille sur les broches de la lampe neuve. 7 Nettoyez la lampe et le réflecteur avec une lingette, en particulier si vous avez touché le verre. Une lingette propre, sans additif, sans peluche et imbibée d’alcool convient parfaitement. 8 Poussez doucement la lampe dans son support jusqu’à ce qu’elle se cale en place. 9 Replacez le couvercle du projecteur et la vis qui le maintient. FUSIBLE PRINCIPAL Le Mania EF1 est protégé contre les surintensités par un fusible temporisé. Lorsque le fusible est grillé, la lampe ne s’allume plus lorsque le projecteur est branché et l’interrupteur de lampe enclenché. Si le fusible fond de manière répétée, il ya certainement un problème sérieux qui requiert l’intervention des services techniques Martin. N’outrepassez jamais l’action des fusibles et remplacez-les toujours par des fusibles neufs strictement identiques. Remplacement du fusible 1 Débranchez le câble d’alimentation de l’embase secteur.18 Mania EF1i - manuel d’utilisation 2 Ouvrez le porte fusible (intégré à l’embase secteur) avec un petit tournevis plat et retirez le fusible grillé. 3 Remplacez le fusible par un fusible neuf strictement identique. Les caractéristiques du fusible sont inscrites sur l’étiquette de série et dans les caractéristiques techniques en fin de manuel, “Caractéristiques” en page

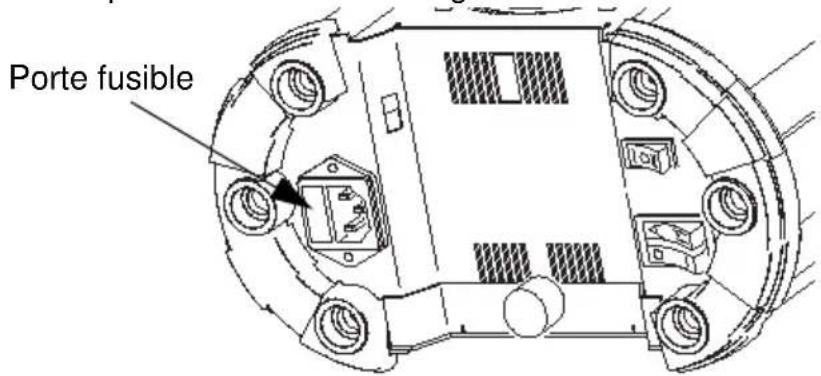

4 Replacez le porte fusible. Porte fusibleProblèmes courants 19

problème cause(s) probable(s) solution suggérée Pas de lumière Pas d’alimentation Vérifiez les connexions Fusible grillé Si le projecteur est sous tension et la lampe enclenchée et qu’il n’y a pas de lumière, vérifiez et remplacez le fusible si besoin. Lampe grillée Installez une lampe neuve. Projecteur trop chaud Laissez le projecteur refroidir et augmentez la ventilation de la pièce. Aucun effet Son trop bas pour déclencher les circuits Augmentez le volume ou rapprochez les enceintes. Problème électrique Consultez un service technique Les fusibles grillent systématiquement Problème électrique Consultez un service technique20 Mania EF1i - manuel d’utilisation

Température de surface extérieure en fonctionnement normal. . . . . 100°C (212°F) Durée de refroidissement avant manipulation. . . . . . . . . . . . . au moins 20 minutes Température ambiante maximale (T

Modes autonomes. . . . . . . . . . . . . . . . . . synchronisation musicale ou automatique

Alimentation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Embase IEC 3 broches mâle Alimentation. . . . .commutable sur les gammes 115-120 V ou 220-240 V, 50-60 Hz Fusible principal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 AT (temporisé)

Câble d’alimentation de 2 m (6.5 ft), 18AWG avec fiche mâle (certifié UL) Lampe Philips 12V EFP/8H 100W Manuel d’utilisationACCESSOIRES FOURNIS - VERSION HORS US Câble de 3 m (9.8 ft) type EU, 3x1.0mm

avec fiche Schuko mâle Câble de 3 m (9.8 ft) type EU, 3x1.0mm
