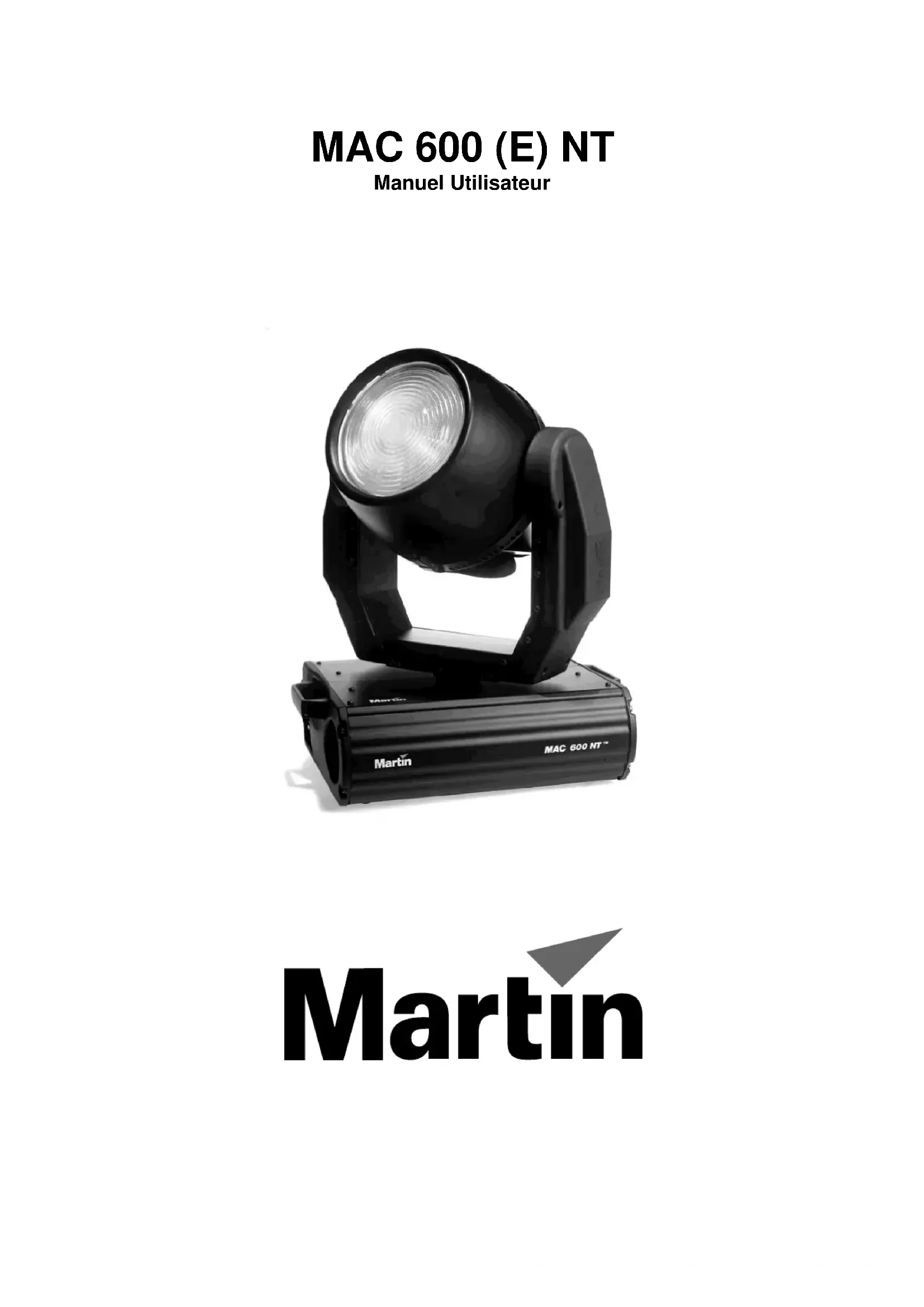

MAC 600 E NT - Projecteur lumineux MARTIN - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil MAC 600 E NT MARTIN au format PDF.
📄
Document temporairement indisponible
La notice est en cours de transfert vers notre nouveau serveur. Elle sera de nouveau accessible d'ici quelques heures. Merci de votre patience.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Projecteur lumineux asservi (lyre) |
| Marque | Martin |
| Modèle | MAC 600 E NT |
| Dimensions (L x l x h) | 408 x 356 x 652 mm |
| Poids | 25,4 kg |
| Alimentation | Ballast électronique auto-adaptatif 100-250 V, 50-60 Hz ; 690 W, 3,2 A @ 230 V |
| Source lumineuse | Lampe 575 W (Osram HSR-575/2, Philips MSR-575/2 ou MSD-575) |
| Angle d'éclairage | 25° (standard), optiques optionnelles 18° et 65° |
| Fonctions principales | Trichromie CMJ soustractive, correcteur de température CTC (0-178 mireds), roue de 4 couleurs, modelage du faisceau, frost variable, gradateur mécanique, shutter/stroboscope jusqu'à 8 Hz, Pan 440°, Tilt 306° |
| Contrôle DMX | DMX 512, modes 1 à 4 (8/16 bits, suiveur/vectoriel) |
| Connectique | XLR 3 broches (entrée/sortie DMX) |
| Température ambiante max | 40 °C |
| Distance de sécurité | 1 m des matériaux combustibles |
| Entretien et nettoyage | Nettoyer les lentilles avec alcool isopropyle et eau distillée ; ventilateurs avec aspirateur |
| Pièces détachées | Lampes, optiques, fusibles (T 6,3 A / T 10 A), carte mère |
| Accessoires fournis | 2 embases Omega, 1 câble XLR 5 m, 1 cache antihalo, manuel |
| Usage | Professionnel (non domestique) |
FOIRE AUX QUESTIONS - MAC 600 E NT MARTIN
Comment changer la lampe du Martin MAC 600 E NT ?
Déconnectez le projecteur du secteur et laissez refroidir 15 minutes. Retirez les 2 vis du support de lampe à l'arrière de la tête, puis retirez l'ancienne lampe. Insérez la nouvelle lampe en tenant le culot en céramique, nettoyez l'ampoule avec un chiffon propre (alcool isopropyle si nécessaire). Remettez le support en place et revissez. Réinitialisez les compteurs RLAH et RLST dans le menu TIME.
Que signifie le message d'erreur LERR sur le panneau de contrôle ?
Le message LERR (Lamp Error) indique que la lampe ne s'est pas amorcée dans les 10 minutes suivant la commande 'Lamp On'. Vérifiez l'état de la lampe, son absence, ou une tension secteur incorrecte. Vérifiez aussi la configuration du ballast et du transformateur.
Comment configurer l'adresse DMX du projecteur ?
Allumez le projecteur et appuyez sur [Menu]. Naviguez jusqu'à PSET, choisissez le mode DMX (1,2,3 ou 4) avec [Entrée]. Ensuite, allez dans AddR et réglez l'adresse de base souhaitée avec les flèches puis [Entrée].
Quels sont les modes DMX disponibles ?
Quatre modes sont disponibles : DMX1 (11 canaux, 8 bits), DMX2 (13 canaux, 16 bits), DMX3 (13 canaux, 8 bits avec vectoriel), DMX4 (15 canaux, 16 bits avec vectoriel). Les modes 3 et 4 offrent le mode vectoriel pour un contrôle de vitesse direct.
Comment nettoyer les lentilles et composants optiques ?
Déconnectez le projecteur et laissez refroidir. Utilisez de l'alcool isopropyle pour les lentilles et filtres, rincez à l'eau distillée avec un agent mouillant (ex: Photoflo). Séchez avec un chiffon non pelucheux ou de l'air comprimé. Évitez tout solvant agressif.
Comment mettre à jour le logiciel du MAC 600 E NT ?
Téléchargez la dernière version sur le site Martin. Utilisez un boîtier MPBB1 connecté en DMX. Suivez la méthode standard : connectez le boîtier, sélectionnez UPLd puis dMX. Attendez la fin du téléchargement. Si cela échoue, utilisez les méthodes de secours (boot).
Comment accrocher le projecteur en toute sécurité ?
Utilisez toujours deux crochets (non fournis) capables de supporter 10 fois le poids. Fixez chaque crochet sur une embase Omega avec une vis M12. Verrouillez les loquets 1/4 de tour. Installez une élingue de sécurité au point de fixation prévu sur le socle. Vérifiez que la structure supporte 10 fois le poids total.
Comment régler le correcteur de température de couleur (CTC) ?
Le CTC permet une correction continue de 0 à 178 mireds. Utilisez le canal DMX correspondant (canal 5 dans les modes 1-2, canal 7 dans les modes 3-4) ou le menu manuel MAN/CTC. Les valeurs vont de 0 (lumière du jour) à 255 (halogène).
Comment installer un filtre de couleur dans la roue ?
Déconnectez le projecteur et laissez refroidir. Ouvrez la tête et retirez le capot inférieur. Tournez la roue pour accéder à la position. Pour retirer un filtre, poussez par le côté extérieur pour le déclipser. Pour en installer un, alignez-le sous le ressort de retention en commençant par le côté intérieur. Portez des gants propres.
Que faire si le projecteur ne répond pas à la console DMX ?
Vérifiez les câbles et connecteurs DMX. Assurez-vous que la ligne est terminée par un bouchon 120 ohms. Contrôle l'adresse et le mode DMX du projecteur. Si un appareil perturbe la ligne, débranchez les projecteurs un par un pour identifier le défectueux. Vérifiez aussi la polarité des broches 2 et 3.
