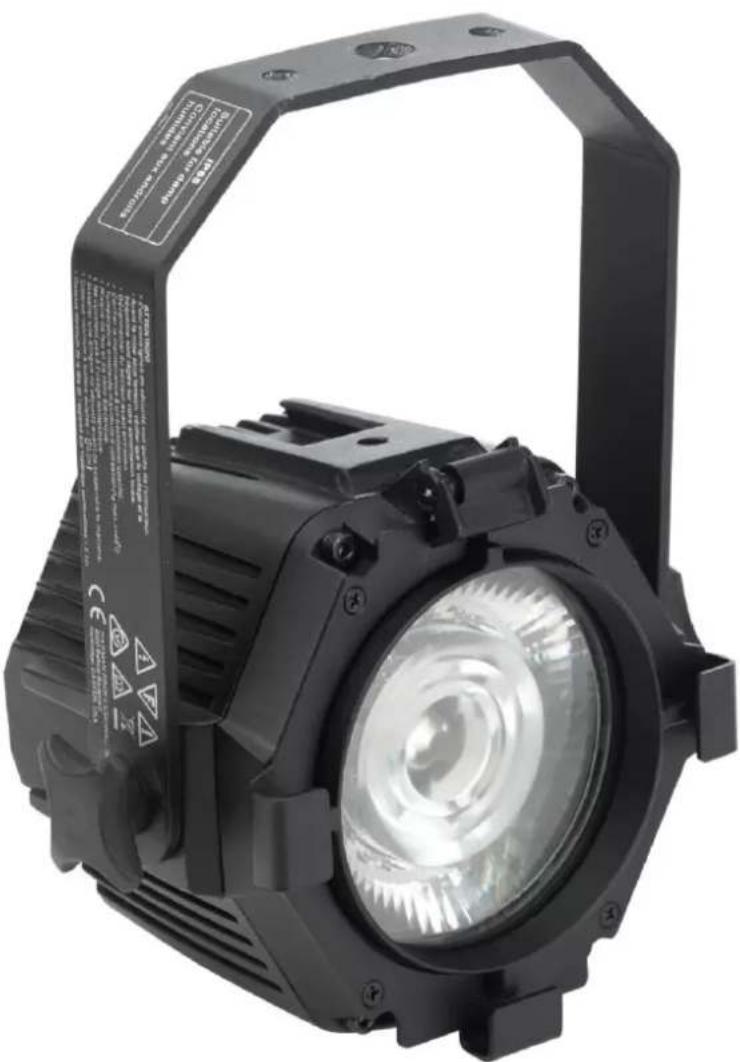

VDO Atomic Dot - Projecteur lumineux MARTIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur lumineux LED polyvalent (stroboscope, spot, pixel vidéo)
Marque	MARTIN
Modèle	VDO Atomic Dot
Versions disponibles	CLD (température de couleur 5700 K) et WRM (2700 K)
Dimensions (L x H x P)	175 x 138 x 146 mm (avec lyre)
Poids	2,2 kg
Boîte de dérivation PDE (L x H x P)	94 x 50 x 106 mm, 0,5 kg
Alimentation	100-240 V CA, 50/60 Hz, 55 W max
Consommation typique	49-50 W selon la tension d'alimentation
Protocoles de contrôle	DMX, RDM, Art-Net, sACN, P3
Canaux DMX	1, 3, 4, 19 ou 64 (selon le mode)
LED principale	1 LED blanche : 5700 K (CLD) ou 2700 K (WRM), flux max 3350 lumens
LED d'aura	16 LED RVB contrôlables individuellement (pixels vidéo)
Angle du faisceau	11° (demi-crête), 22° (1/10 crête)
Indice de protection	IP65 (utilisation intérieure et extérieure temporaire)
Montage	Lyre, pince directe, interverrouillage (jusqu'à 16 appareils en colonne)
Distance de sécurité (matériaux combustibles)	10 cm minimum
Température ambiante	0 °C à 40 °C
Refroidissement	Par convection (passif, sans ventilateur)
Nettoyage	Eau chaude et brosse douce ; pas de solvants ni d'abrasifs
Durée de vie des LED	50 000 heures (à plus de 70 % du flux lumineux initial)
Homologations	CE, UL 1573, CSA, FCC Classe B, RCM (en instance)
Accessoires optiques	Diffuseurs 30° et 60°, filtres couleur, porte-gobo (support PAR30)
Mise à jour du logiciel	Via DMX (Martin Companion) ou via Ethernet (contrôleur P3)
Réparabilité	Pièces détachées d'origine Martin® ; entretien par technicien agréé

FOIRE AUX QUESTIONS - VDO Atomic Dot MARTIN

Comment installer le VDO Atomic Dot sur un pont ?

Utilisez la lyre de fixation fournie et une pince adaptée (M12). Vérifiez que la structure supporte au moins 10 fois le poids total. Fixez un cordon de sécurité au point prévu à l'arrière de l'appareil. Consultez la section Installation physique du manuel pour plus de détails.

Quels protocoles de contrôle sont supportés ?

L'appareil supporte DMX, RDM, Art-Net, sACN et P3 (Martin). La détection du protocole est automatique.

Comment adresser l'appareil en DMX ?

L'adressage DMX se fait à distance via RDM (Remote Device Management) sur la liaison DMX ou via un contrôleur système P3. Un contrôleur DMX compatible RDM est nécessaire.

Que faire si l'appareil ne répond pas au contrôle ?

Vérifiez que la LED d'état ne clignote pas en rouge (absence de signal). Contrôlez les câbles et connecteurs DMX, assurez-vous que l'adresse DMX est correcte et que le réseau est terminé. Consultez le Guide de dépannage dans la notice.

Comment nettoyer le VDO Atomic Dot ?

Débranchez l'appareil. Utilisez de l'eau chaude et une brosse douce, ou un jet d'eau basse pression. Un shampoing automobile peut être utilisé pour les saletés tenaces. Ne pas utiliser de solvants ni d'abrasifs.

Quelle est la distance minimale de sécurité par rapport aux matériaux combustibles ?

La distance minimale est de 10 cm pour les matériaux combustibles et de 20 cm pour les surfaces éclairées.

Puis-je utiliser l'appareil en extérieur ?

Oui, le VDO Atomic Dot est classé IP65 et convient à une utilisation temporaire en extérieur. Toutefois, les mécanismes de verrouillage (demi-coupleur, coupleur coulissant) ne sont pas conçus pour une utilisation permanente en extérieur.

Comment interverrouiller plusieurs appareils ?

Utilisez le coupleur coulissant (réf. 91610003) pour relier les appareils verticalement ou horizontalement. Jusqu'à 16 appareils peuvent être assemblés en colonne. Pour un assemblage horizontal, un support supplémentaire est nécessaire tous les 3 appareils.

Quels modes DMX sont disponibles ?

Cinq modes : 1 canal (blinder automatique), 3 canaux (stroboscope), 4 canaux (stroboscope + effets), 19 canaux (mode basique avec contrôle d'aura) et 64 canaux (mode étendu avec contrôle individuel des 16 pixels d'aura).

Comment mettre à jour le logiciel de l'appareil ?

Deux méthodes : via DMX avec le câble Martin Companion (réf. 91616091) ou via Ethernet en utilisant un contrôleur système P3 (version 5.1.0 ou ultérieure). Les mises à jour sont disponibles sur le site www.martin.com.

MODE D'EMPLOI VDO Atomic Dot MARTIN

Guide de l'utilisateur

Précautions d'emploi....7

Introduction 10

Avant d'utiliser ce produit pour la première fois ....10

Vue d'ensemble de l'appareil....11

Aperçu de la boîte de dérivation....12

Installation physique ....13

Positionnement de l'appareil 13

Possibilités de montage de l'appareil ....13

Montage de l'appareil sur un pont en utilisant la lyre suspendue .....14

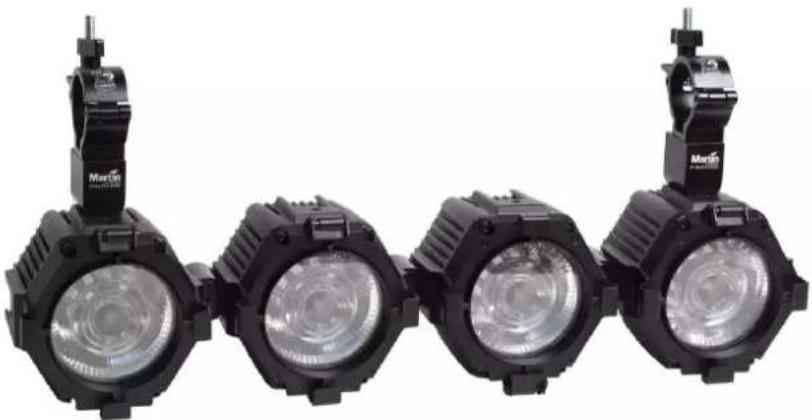

Montage de l'appareil sur un pont avec une pince directe ....15

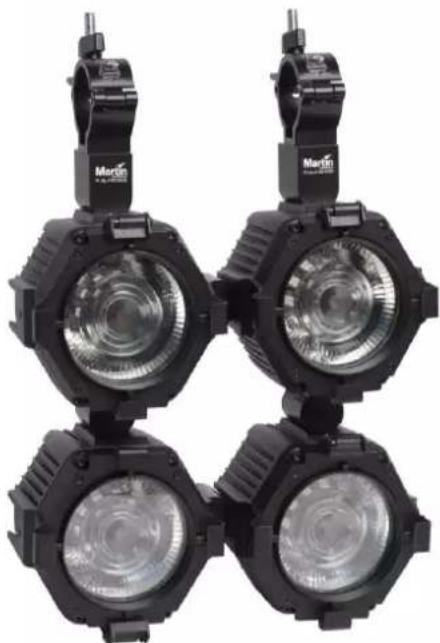

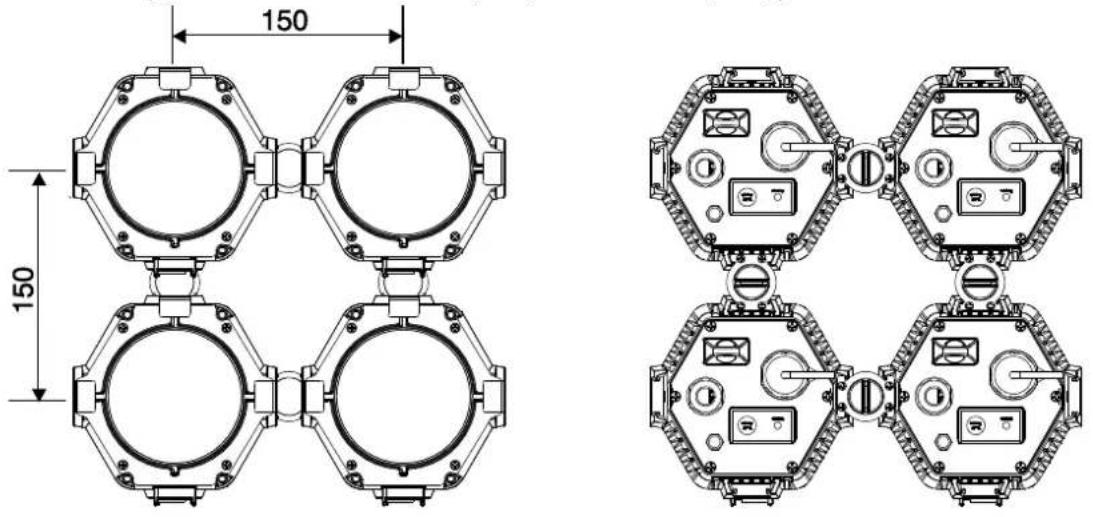

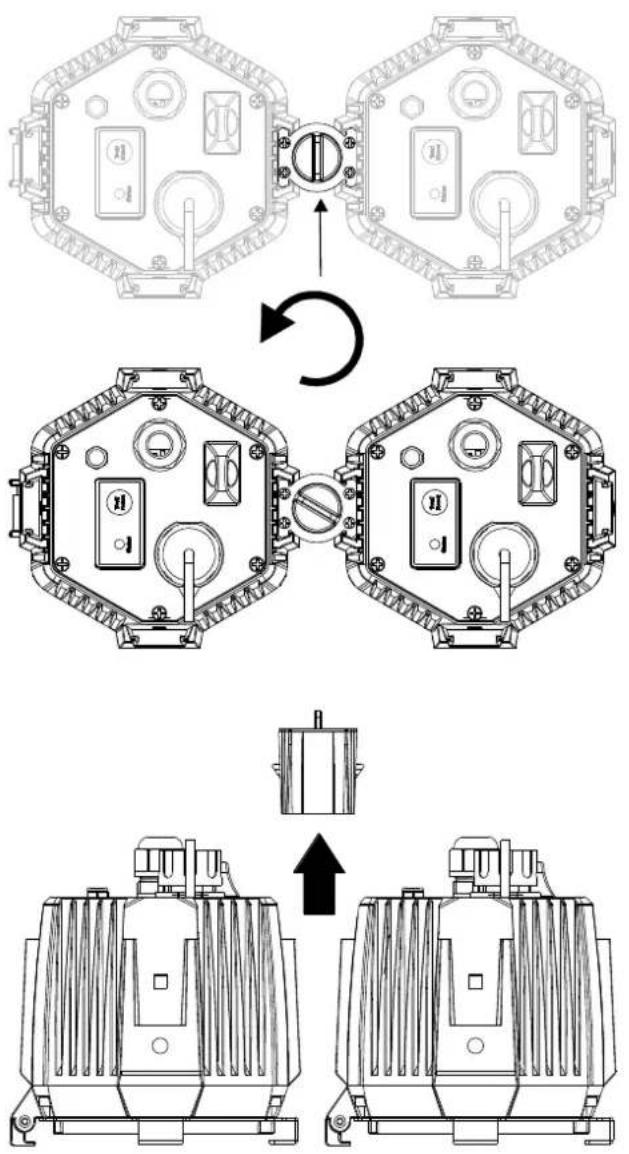

Interverrouillage de plusieurs appareils....15

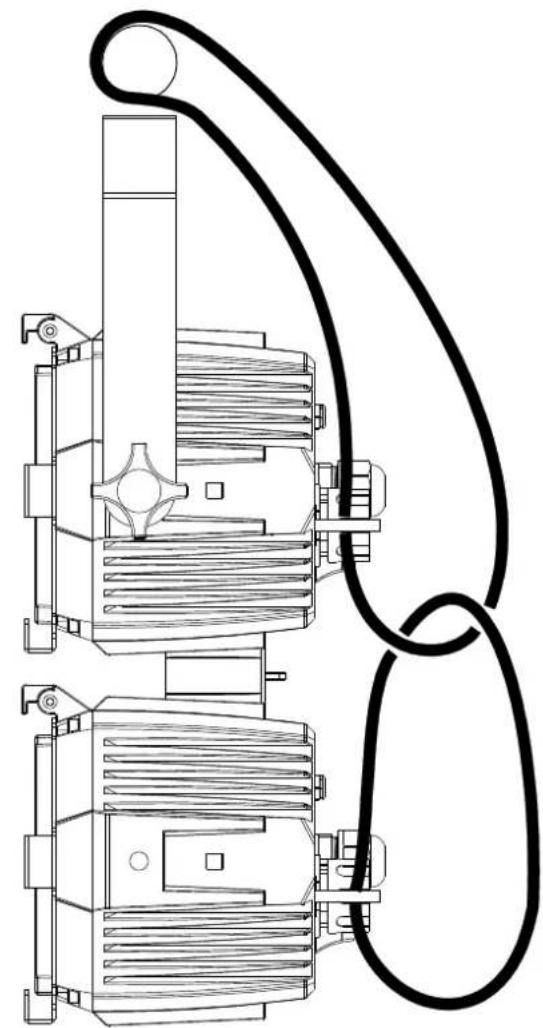

Cordons de sécurité....18

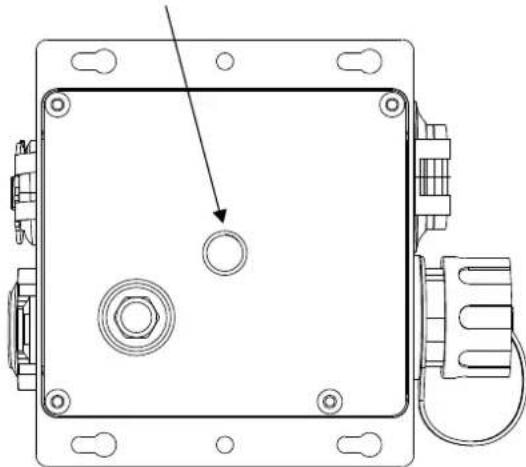

Montage de la boîte de dérivation ....18

Courant alternatif et connectique de donnée....19

Limites de sécurité pour les dispositifs de connexion ....19

Connexion du courant alternatif à la boîte de dérivation ....19

Connectique de donnée à la boîte de dérivation....20

Connexions PDE entre les appareils....22

Réglage du système ....23

Réglage des options par RDM 23

Recherche d'appareils RDM sur la liaison des données....23

Affichage du statut et réglage des options par RDM....23

RDM....24

Utilisation du VDO Atomic Dot....25

Régulation thermique....25

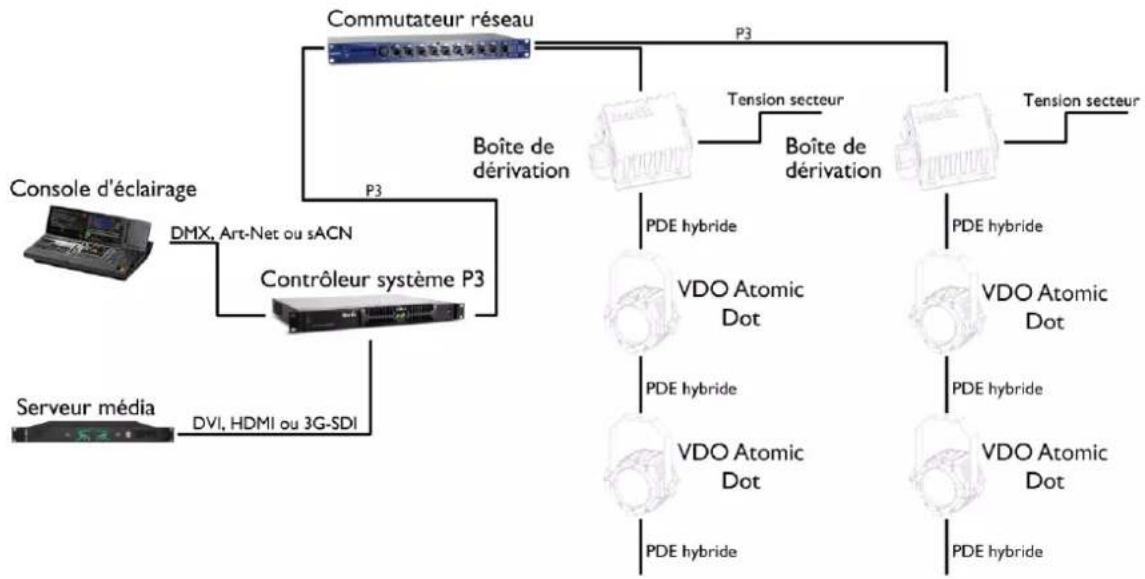

Affichage Vidéo avec P3....25

Contrôle DMX 25

LED d'état....26

Fonctions du bouton-poussoir ....26

Maintenance 27

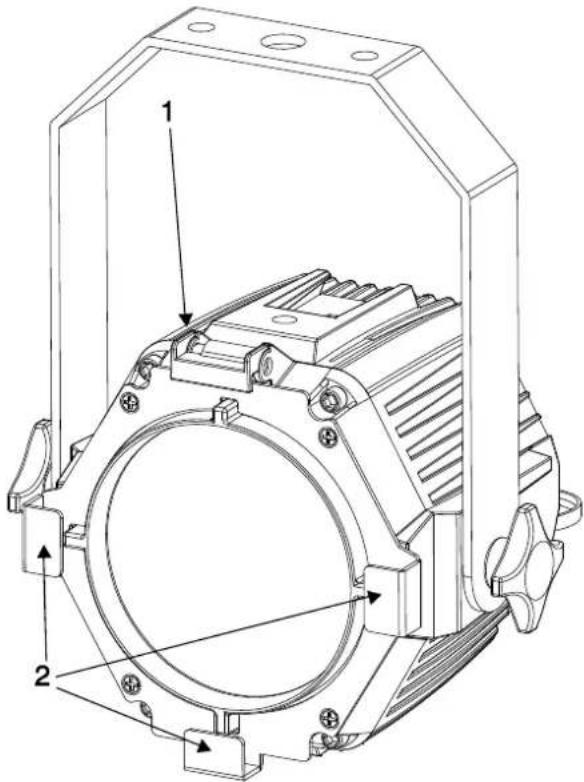

Installation des accessoires optiques ....27

Nettoyage 28

Performance LED 28

Installation d'un nouveau software ....28

Protocole DMX....29

Mode DMX 1 canal....29

Mode DMX 3 canaux ....29

Mode DMX 4 canaux ....30

Mode basique DMX 30

Mode DMX étendu....34

Tableau FX 41

Guide de dépannage ....44

Caractéristiques techniques ....45

Dimensions

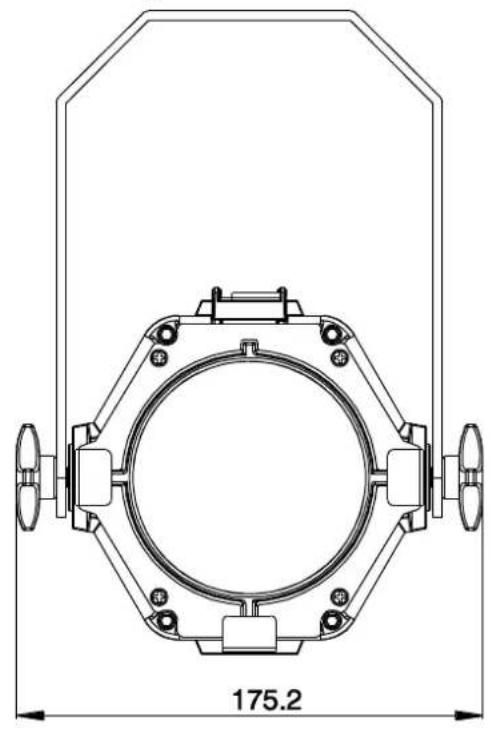

Dimensions de l'appareil

Toutes les dimensions sont en millimètres.

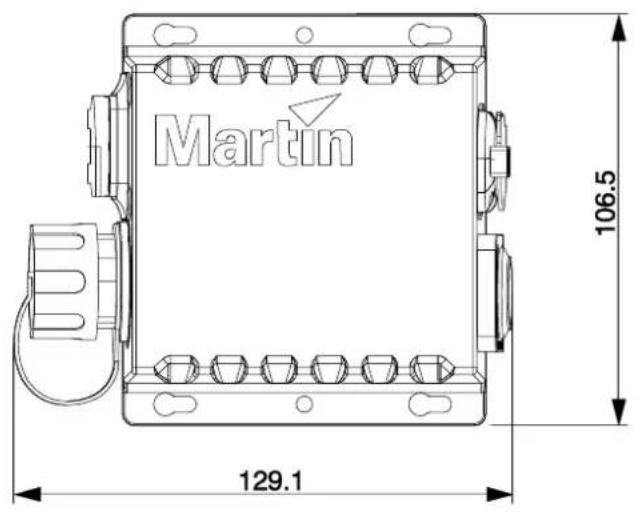

Dimensions de la boîte de dérivation

Toutes les dimensions sont en millimètres.

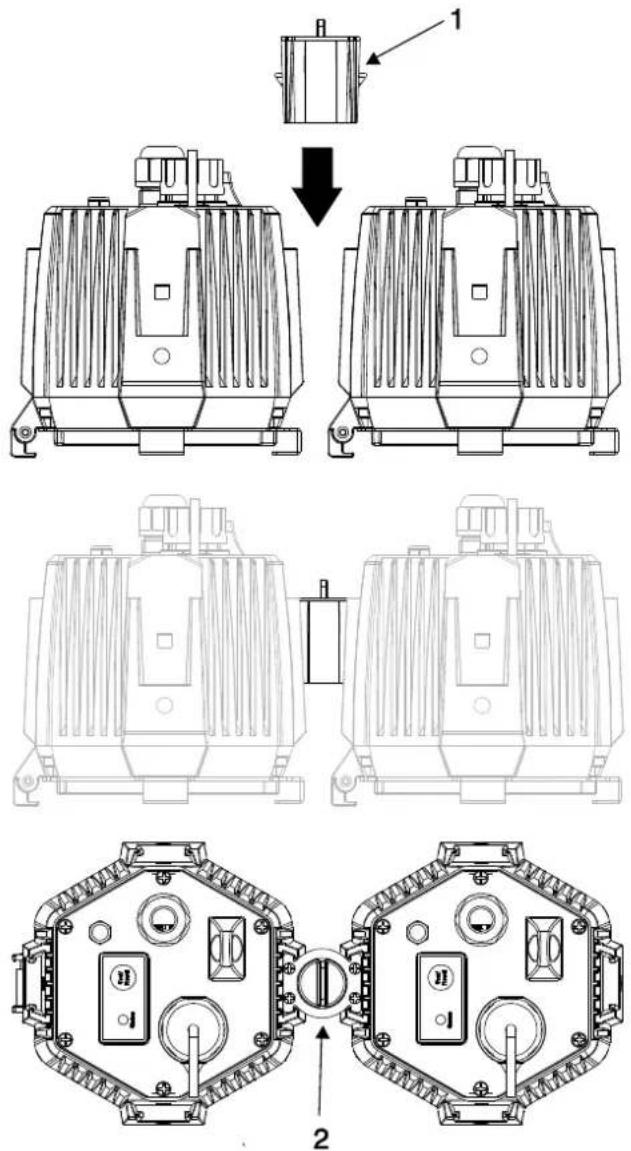

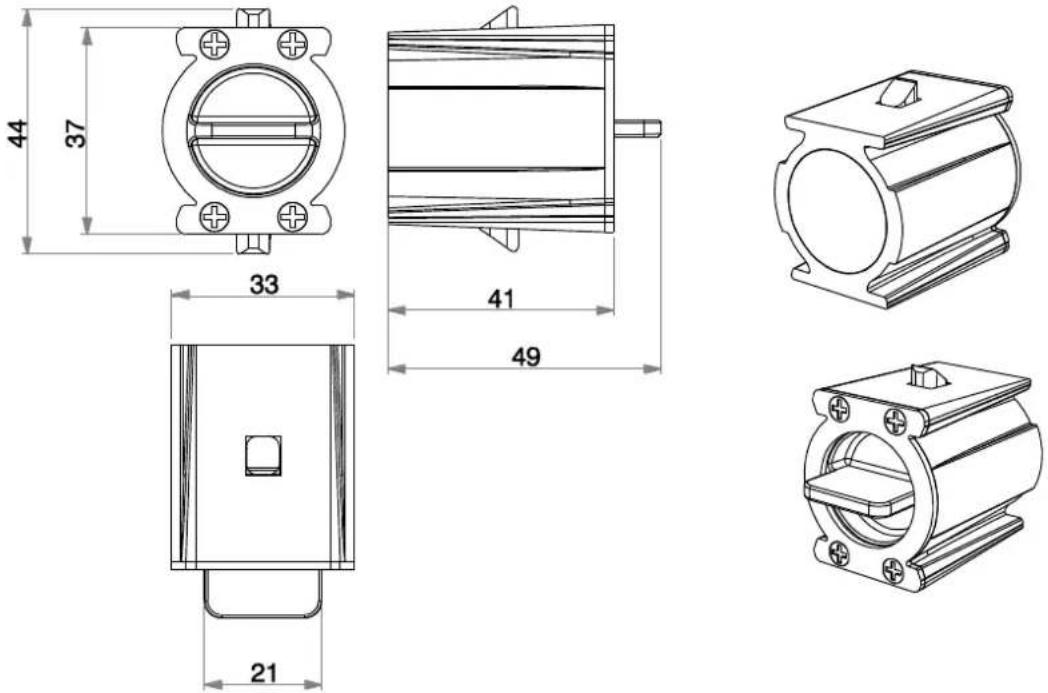

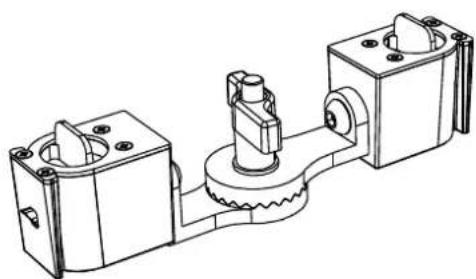

Coupleur (pour relier deux appareils)

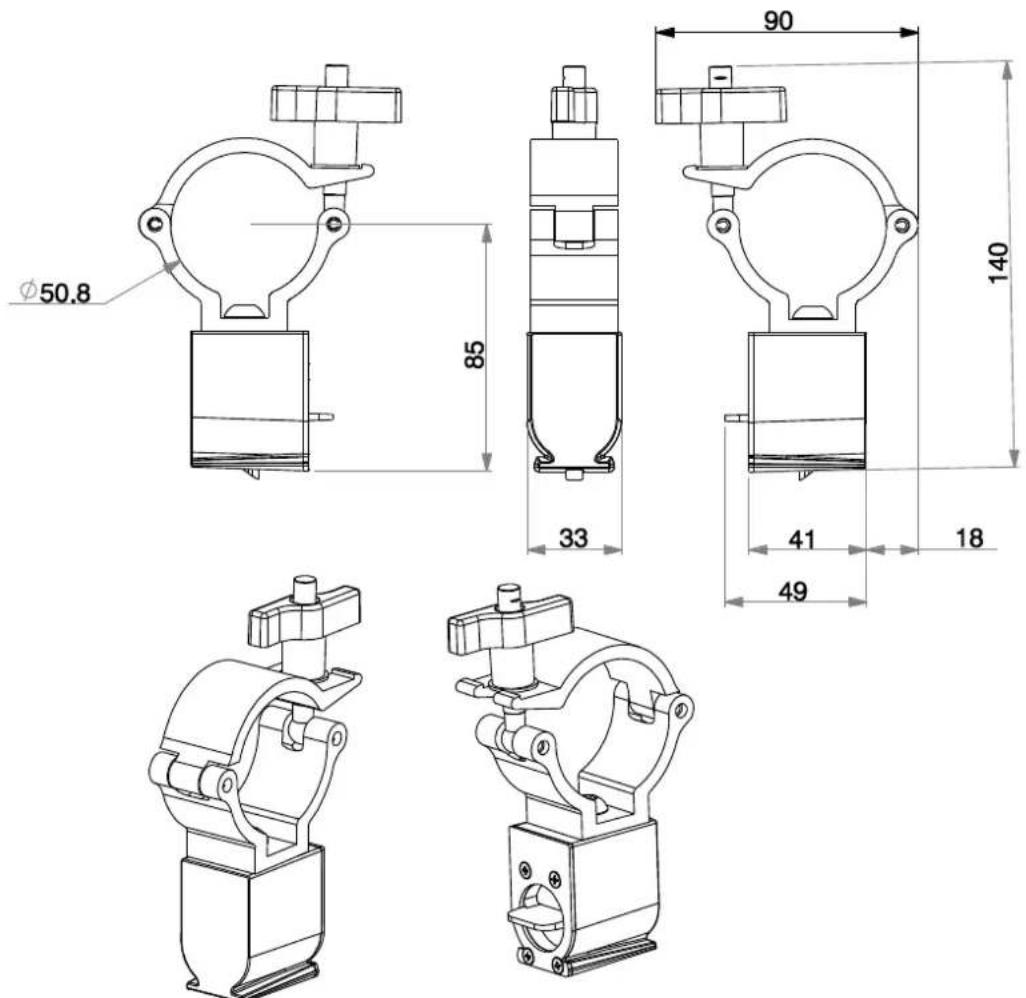

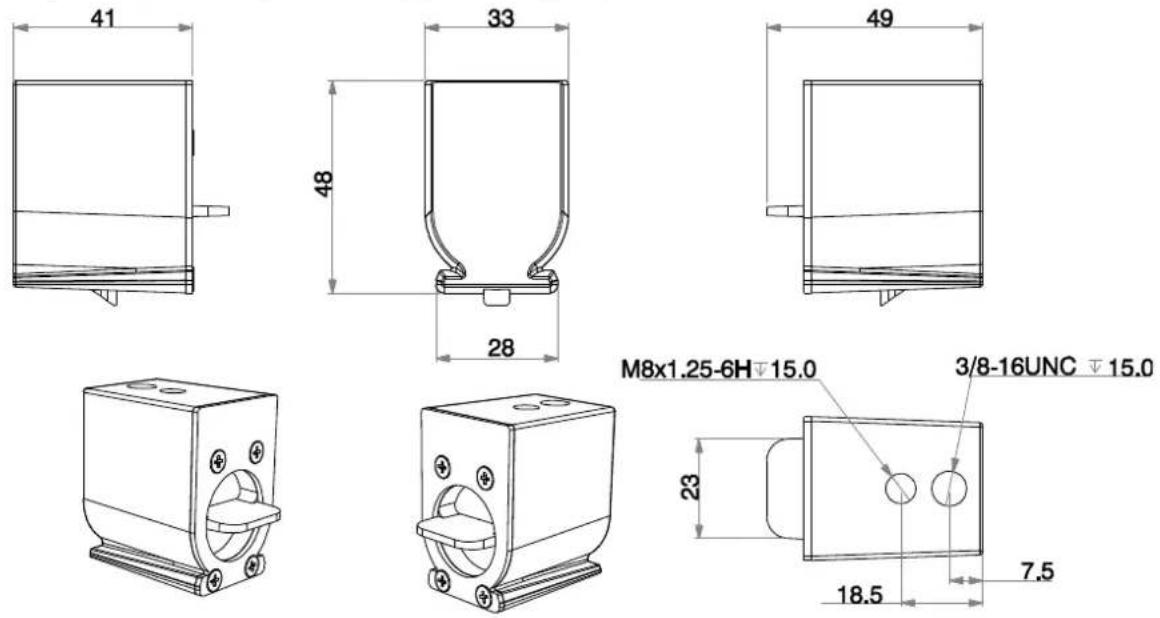

Demi-coupleur (pour fixer au pont)

Toutes les dimensions sont en millimètres.

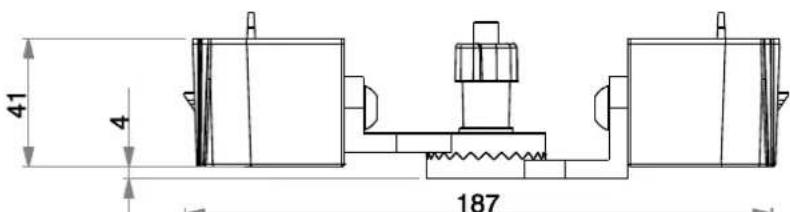

Adaptateur de connexion (pour fixer le support du microphone)

Coupleur pivotant (pour connecter deux appareils en angle)

44 53

41 4 187

Toutes les dimensions sont en millimètres.

© 2012-2019 HARMAN PROFESSIONAL DENMARK ApS. Tous droits réservés. Les caractéristiques, les spécifications et l'aspect sont susceptibles d'être modifiés sans préavis. HARMAN PROFESSIONAL DENMARK ApS et ses filiales déclinent toute responsabilité en cas de blessure, de dommage, de perte directe ou indirecte, de perte consécutive, ou de préjudice économique ou de toute autre nature liés à l'utilisation ou à l'impossibilité d'utiliser l'équipement, ou à la non-fiabilité des informations contenues dans ce document. Martin est une marque déposée de HARMAN PROFESSIONAL DENMARK ApS enregistrée aux États-Unis et/ou dans d'autres pays.

HARMAN PROFESSIONAL DENMARK ApS • Olof Palmes Alle 44 • 8200 Aarhus N • Danemark HARMAN PROFESSIONAL SOLUTIONS U.S. • 8500 Balboa Blvd. • Northridge • CA 91329 • ÉTATS-UNIS

www.martin.com

Révision B du guide d'utilisateur VDO Atomic Dot

Précautions d'emploi

ATTENTION!

Lisez les précautions de sécurité de ce manuel avant d'installer, de mettre en service ou d'entretenir ce produit.

Les symboles suivants correspondent à des consignes de sécurité importantes, présentes sur le produit et dans ce manuel :

Attention!

Risque important. Risque de blessure grave, voire mortelle.

Attention!

Source de lumière intense. Risque de lésions oculaires.

Attention!

Reportez-vous au manuel pour les consignes de sécurité importantes.

Attention!

Tension dangereuse. Risque de blessure grave, voire mortelle, par électrocution.

Attention!

Risque d'incendie.

Attention!

Risque de brûlure.

VDO Atomic Dot CLD uniquement : Attention ! Produit de groupe de risque 2 selon les normes EN 62471 et IEC/TR 62778. Ce produit émet des rayonnements potentiellement dangereux. Risque de lésions oculaires. Ne fixez pas la lampe en fonctionnement et ne regardez pas la source de lumière au moyen d'un instrument optique ou de tout appareil qui concentrerait le faisceau.

Cet appareil d'éclairage est réservé à un usage professionnel uniquement et doit être installé par un technicien qualifié. Il n'est pas destiné à un usage domestique. Il présente des risques de blessures graves voire mortelles par brûlure, électrocution et chute. Il peut créer un début d'incendie ou des lésions oculaires si les précautions d'emploi ci-après ne sont pas respectées.

L'installation, l'utilisation et la réparation des produits Martin® doivent être effectuées selon les consignes du mode d'emploi. Tout manquement peut engendrer un risque de sécurité et provoquer des dégâts non couverts par la garantie du produit. Suivez les mises en garde énumérées ci-dessous et respectez tous les avertissements présents dans ce mode d'emploi et sur l'appareil même. Conservez ce mode d'emploi pour un usage ultérieur.

Pour les dernières mises à jour de la documentation et toute information relative à ce produit comme au reste de la gamme Martin, visitez le site Web de Martin® à http://www.martin.com

Pour toute question sur l'installation, l'utilisation et l'entretien de ce produit en toute sécurité, contactez votre revendeur Martin® (consultez la rubrique www.martin.com/distributors pour plus de détails) ou appelez le 1-844-776-4899 pour les États-Unis.

Respectez tous les codes, normes et réglementations locaux en vigueur lors de l'installation, de l'utilisation et de l'entretien du produit.

Protection contre l'électrocution

Assurez-vous qu'il est correctement raccordé à la terre.

Déconnectez l'alimentation électrique lorsque l'appareil n'est pas utilisé.

N'ouvrez pas l'appareil et ne retirez aucun carter. Référez tout entretien non décrit dans ce manuel à un partenaire agréé du service technique Martin.

Coupez l'alimentation de toute l'installation au TGBT et consignez les disjoncteurs avant d'entamer toute installation ou toute maintenance.

N'utilisez qu'une source de courant alternatif conforme aux normes électriques en vigueur,

et protégée contre les surcharges et les défauts de mise à la terre.

Isolez immédiatement l'appareil du secteur si un joint, un carter, un câble ou tout autre composant est visiblement endommagé, défectueux, déformé, humide ou semble avoir surchauffé. Ne remettez pas le système sous tension tant que toutes les réparations n'ont pas été effectuées.

Avant d'utiliser l'appareil, vérifiez que les équipements et câbles de distribution électrique sont en parfait état et qu'ils sont adaptés au lieu d'installation (y compris résistance à l'eau, à la pollution, aux changements de température et aux UV).

N'immergez pas l'appareil dans l'eau ou dans tout autre fluide et ne l'installez pas dans une zone inondable.

La source lumineuse contenue dans ce luminaire doit uniquement être remplacée par le fabricant, un de ses agents techniques ou une personne aux qualifications similaires.

Lors du raccordement de plusieurs appareils configurés en cascade, respectez les limites de sécurité décrites dans la section « Limites de sécurité pour les dispositifs de connexion » à la page 19.

Protection contre les brûlures et les incendies

N'utilisez pas le produit si la température ambiante (Ta) dépasse 40 °C.

La surface de l'appareil peut atteindre 55 °C si l'appareil est utilisé à la température ambiante maximale autorisée. Laissez le produit refroidir au moins 5 minutes avant de le manipuler.

Installez l'appareil sur une surface non combustible (brique, béton, plâtre, etc.) uniquement.

N'orientez pas l'appareil vers des matériaux combustibles (tissu, bois, papier, etc.) situés à moins de 50 cm de l'appareil.

Maintenez les matériaux inflammables (liquides volatils, etc.) à bonne distance de l'appareil.

Maintenez la libre circulation de l'air autour de l'appareil.

Laissez au moins 10 cm d'espace libre autour de l'appareil.

Ne tentez pas de court-circuiter des interrupteurs thermostatiques ou des fusibles.

Ne modifiez pas l'appareil de quelque manière que ce soit et installez uniquement des pièces détachées Martin® d'origine. Ne collez pas de filtre, de masque ou tout autre matériau sur les lentilles ou autres composants optiques. N'utilisez que des accessoires homologués Martin® pour modifier le faisceau.

Protection contre les lésions oculaires

VDO Atomic Dot CLD uniquement : Attention ! Produit de groupe de risque 2 selon les normes EN 62471 et IEC/TR 62778.

Ne fixez pas directement le faisceau de lumière.

Ne fixez pas la lampe en fonctionnement. Risque de lésions oculaires.

Ne regardez pas le faisceau avec un instrument optique qui pourrait concentrer la lumière comme une loupe, un télescope ou des jumelles.

Assurez-vous que personne ne regarde directement le produit lorsque celui-ci risque de s'allumer subitement. Ceci peut se produire à la mise sous tension, lorsque le système reçoit un signal DMX ou lorsque certains éléments du menu de commandes sont activés.

Afin de minimiser le risque d'irritation ou de lésion oculaire, débranchez le produit lorsqu'il n'est plus utilisé et prévoyez un éclairage suffisant afin de réduire le diamètre pupillaire des personnes travaillant sur ou à proximité du produit.

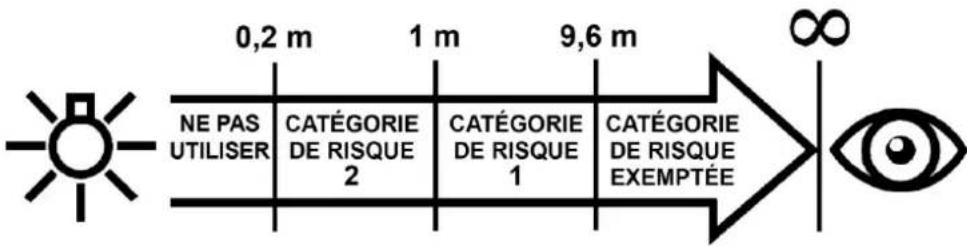

L'appareil VDO Atomic Dot CLD appartient aux catégories de risque suivantes, conformément aux normes EN 62471 et IEC/TR 62778, aux distances indiquées ci-dessous.

0,2 m 1 m 9,6 m NE PAS UTILISER CATÉGORIE DE RISQUE 2 CATÉGORIE DE RISQUE 1 CATÉGORIE DE RISQUE EXEMPTÉE ∞

L'appareil doit être positionné de manière à ce qu'il ne soit pas possible d'observer la lumière de façon prolongée à une distance inférieure à 1 m.

Protection contre les blessures

Fixez fermement le produit à une structure ou sur une surface fixe avant de le mettre en marche. Une fois installé, le produit ne peut pas être déplacé.

Assurez-vous que toutes les structures de support, les surfaces, les attaches et les équipements de levage peuvent supporter le poids de tous les appareils auxquels ils sont destinés plus une marge de sécurité suffisante, et qu'ils sont conformes aux réglementations locales de sécurité et de construction.

Assurez-vous que tous les accessoires tels que les gélatines et les supports de gobos sont solidement attachés.

Interdisez l'accès sous la zone de travail et utilisez une plateforme stable lorsque vous installez, configurez, ajustez ou nettoyez l'appareil.

N'utilisez pas le produit s'il manque des capots, des écrans ou des composants optiques, ou si ceux-ci sont endommagés.

Si un problème de fonctionnement survient, arrêtez immédiatement le produit et débranchez-le. N'essayez pas d'utiliser un appareil visiblement endommagé.

Introduction

Merci d'avoir choisi l'appareil Martin VDO Atomic Dot. Cet appareil polyvalent peut être utilisé pour un grand éventail d'effets :

• stroboscope compact
- spot ultralumineux compact
- spot à faisceau compact
- pixel vidéo compact à 16 LED à contrôle séparé

Le VDO Atomic Dot est disponible en deux versions :

• une version WRM avec une LED blanche principale d'une température de couleur de 2 700K
• une version CLD avec une LED blanche principale d'une température de couleur de 5 700K

Les deux versions possèdent également 16 LED RVB contrôlables séparément pour créer des effets d'aura supplémentaires derrière la lentille frontale.

Comme l'appareil est aux normes IP65, il convient aux applications en intérieur et en extérieur.

De multiples VDO Atomic Dots peuvent être combinés ensemble en barres et faisceaux pour créer de larges effets visuels en utilisant les mécanismes d'interconnexion intégrés.

L'appareil VDO Atomic Dot est compatible avec une grande variété de protocoles d'éclairage et de contrôle vidéo, permettant à l'appareil d'être contrôlé de la façon la plus appropriée :

• DMX/RDM
• Art-Net
• sACN
  • P3

L'alimentation et les données sont fournies à l'appareil via un câble hybride avec un connecteur hybride qui transmet l'alimentation, DMX et Ethernet. Ceci permet à de nombreux appareils d'être raccordés facilement en cascade, sans connecter de multiples câbles entre eux.

Le début de la connexion en cascade se fait dans une boîte de dérivation avec des points d'entrée d'alimentation standard, DMX et Ethernet et les intègre dans le connecteur PDE hybride.

L'avant du VDO Atomic Dot est équipé d'un support taille PAR30 standard, permettant l'installation d'accessoires standard tels que des diffuseurs, filtres couleur et portes.

Avant d'utiliser ce produit pour la première fois

1. Lisez la section « Précautions d'emploi » à la page 7 avant l'installation, l'utilisation ou l'entretien de ce produit.
2. Déballez soigneusement le produit et vérifiez que le transport n'a causé aucun dommage. N'essayez pas d'utiliser un produit endommagé.
3. Avant d'utiliser le produit, vérifiez que la tension et la fréquence prévues pour l'alimentation électrique correspondent aux besoins de l'appareil.
4. Procurez-vous un câble d'alimentation fixé avec le connecteur Neutrik powerCON TRUE1. Les câbles sont disponibles chez Martin (Voir la liste des accessoires à la page 45).
5. Consultez les pages de support technique du site Martin® sur www.martin.com pour obtenir les dernières mises à jour de la documentation et des informations techniques sur ce produit. Les révisions des modes d'emploi Martin® apparaissent dans la lettre de révision au bas de la 2e page de couverture.

Vue d'ensemble de l'appareil

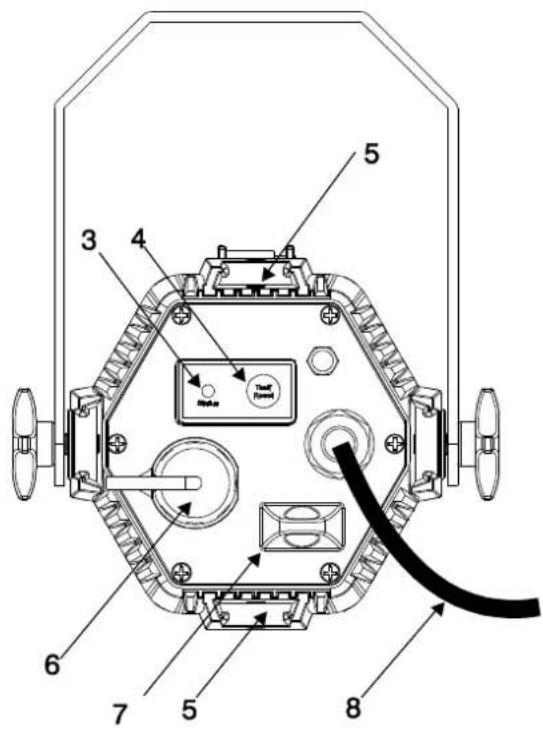

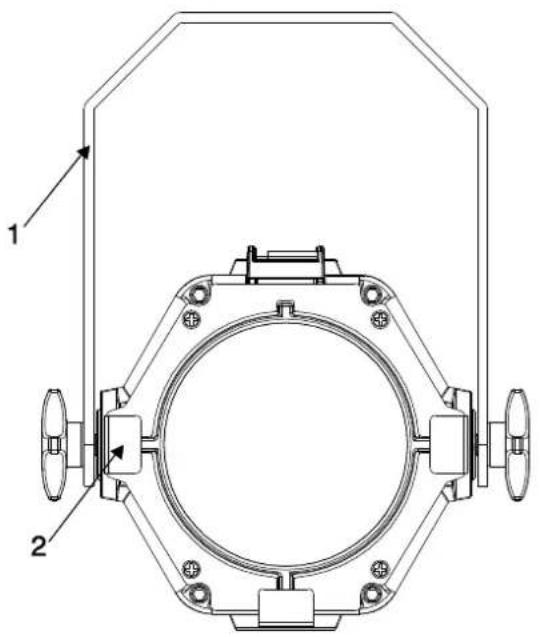

1 2

1 - Lyre de fixation (amovible)
2 – Support taille PAR30
3 - LED d'état
4 – Bouton essai/réinitialisation
5 – Fentes pour les accessoires de verrouillage (4 fentes, une de chaque côté de l'appareil)
6 – Connecteur THRU (montage châssis avec capuchon d'étanchéité)
7 – Point de fixation du câble de sécurité
8 – Câble d'entrée avec connecteur
9 – Trous M8 pour fixation des lyres, longueur de boulon maximale 15 mm (4 trous, un sur chaque côté de l'appareil). Peuvent être également utilisés pour la fixation de l'appareil si les accessoires de connexion standard ne conviennent pas.

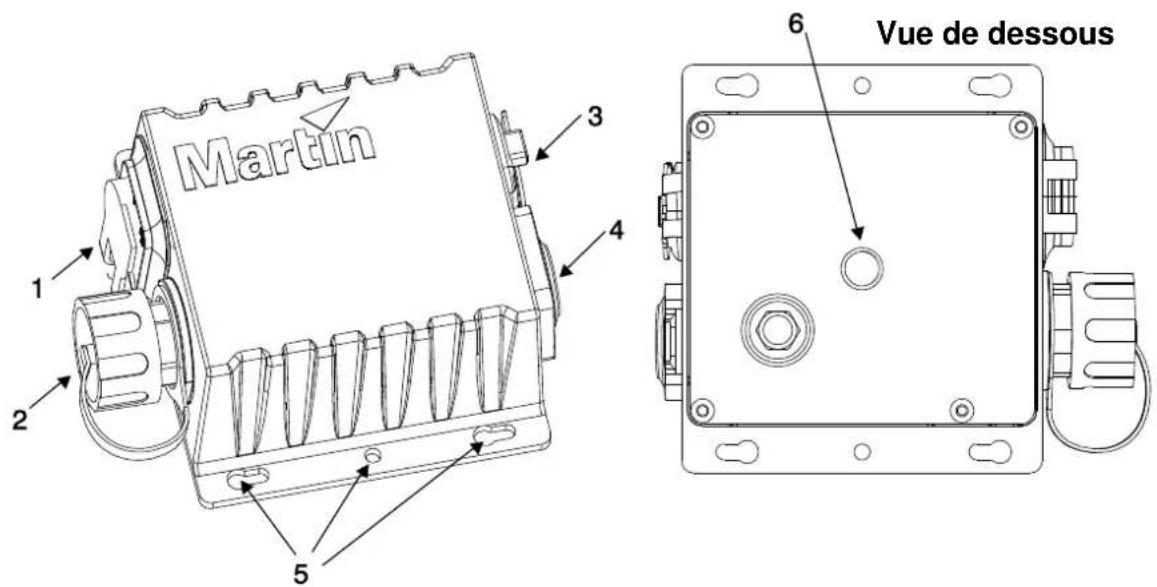

Aperçu de la boîte de dérivation

Martin Vue de dessous

1 - Entrée Neutrik PowerCON TRUE1
2 - Connecteur de sortie Hybrid PDE
3 - Connecteur d'entrée Neutrik etherCON
4 - Entrée Neutrik XLR5 DMX
5 – Orifices de montage mural/surface
6 – Orifice M10 pour ajouter une pince (sur le dessous du boîtier)

Installation physique

Attention ! Lisez la section « Précautions d'emploi » à la page 7 avant d'installer ce produit.

Attention ! La sécurité et le choix d'appareils de levage, de lieux d'installation, de méthodes d'ancrage, d'accessoires de montage et de systèmes d'alimentation électrique sont de la responsabilité de l'installateur. Toutes les normes de sécurité et réglementations locales doivent être respectées lors de l'installation et du raccordement de l'appareil VDO Atomic Dot et de la boîte de dérivation. L'installation doit être réalisée par des professionnels qualifiés uniquement.

Contactez votre revendeur Martin pour obtenir de l'aide si vous avez le moindre doute sur l'installation de cet appareil en toute sécurité.

Positionnement de l'appareil

L'appareil VDO Atomic Dot et la boîte de dérivation sont entièrement conformes aux normes IP65 et peuvent être utilisés à l'intérieur ou temporairement à l'extérieur.

Observez les recommandations ci-dessous pour choisir le lieu d'installation :

• Respectez les limitations énumérées dans la section Précautions d'emploi » à la page 7.
• Ne placez pas l'appareil dans un espace non ventilé.

Possibilités de montage de l'appareil

Attention ! Toutes les attaches utilisées pour le montage des appareils VDO Atomic Dot ou des différents accessoires doivent être suffisamment solides pour maintenir les appareils en toute sécurité. Utilisez une rondelle sous chaque élément de fixation lors de l'installation de l'accroche sur la surface de fixation.

Plusieurs options de montage sont possibles pour l'appareil :

• Par l'accroche à un pont ou sur une surface
- Un demi-coupleur VDO Atomic Dot peut être fixé directement à l'une des fentes de verrouillage sur l'appareil (sans l'accroche)
- Plusieurs appareils peuvent être fixés ensemble en utilisant le coupleur coulissant. Un maximum de 16 appareils peuvent être intégrés à une colonne. Pour interverrouiller des appareils horizontalement, il faut utiliser une pince de fixation tous les trois appareils afin de soutenir l'ensemble (soit un maximum de 2 appareils non soutenus entre chaque appareil soutenu)
- Un coupleur pivotant est disponible pour coupler les appareils à tout angle supérieur à 15 degrés. Ceci permet de donner des formes circulaires ou autres aux appareils.
- Un adaptateur de verrouillage est disponible pour se fixer à l'une des fentes de verrouillage vous permettant de monter un seul VDO Atomic Dot sur un support de microphone avec un câble fileté de 5/8 po.
- Des joints de sécurité doivent être fixés à chaque appareil, même lorsque les appareils sont interverrouillés, en se servant du point de fixation de sécurité à l'arrière.

Attention ! Le demi-coupleur VDO Atomic Dot, le coupleur coulissant et l'adaptateur de verrouillage ne conviennent pas à l'utilisation permanente en extérieur. L'exposition prolongée à l'humidité et à la pollution peuvent altérer le fonctionnement correct et sûr de ces mécanismes.

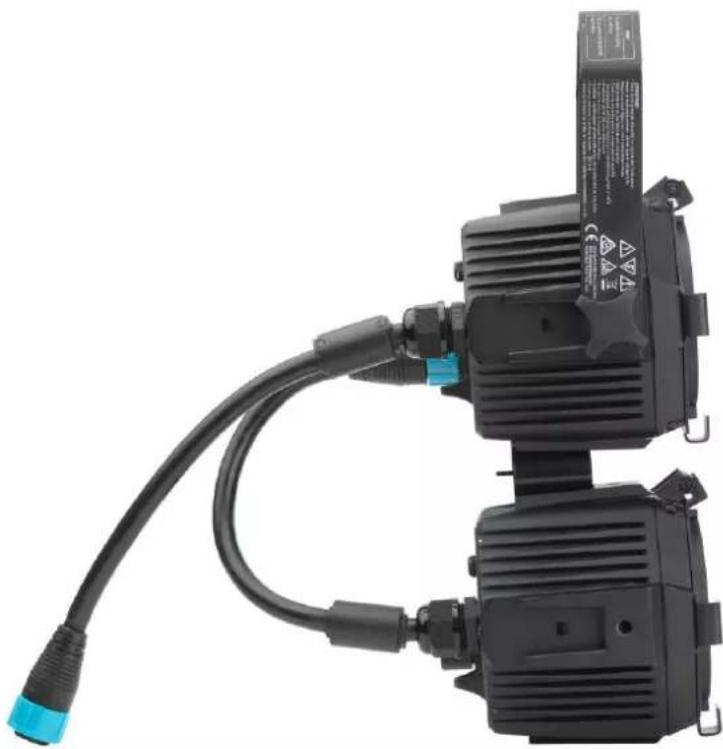

Montage de l'appareil sur un pont en utilisant la lyre suspendue

L'appareil ou l'éventail d'appareils peut être fixé sur un pont ou autre structure similaire en utilisant la lyre qui permet de régler l'angle de l'appareil. Utilisez des pinces de fixation adaptées, comme une pince en G ou un demi-coupleur, fixées à la lyre.

Pour fixer l'appareil à un pont :

1. Vérifiez que la structure peut supporter au moins 10 fois le poids de l'ensemble des appareils et équipements installés dessus.
2. Interdisez l'accès à la zone de travail.
3. Vissez solidement une pince de fixation à la lyre. Les vis utilisées doivent être de type M12 en acier de qualité 8.8 au minimum, et fixées avec un écrou autobloquant.
4. À partir d'une plateforme stable, montez l'appareil sur le pont et fixez la pince de fixation.
5. Fixez un lien de sécurité à l'appareil et entourez-le autour d'un point fixe.

Montage de l'appareil sur un pont avec une pince directe

Le demi-coupleur VDO Atomic Dot peut être monté directement sur l'appareil ou éventail d'appareils en utilisant l'une des fentes de verrouillage, quel que soit le côté.

Pour monter en utilisant une pince fixée directement :

1. Vérifiez que la structure peut supporter au moins 10 fois le poids de l'ensemble des appareils et équipements installés dessus.
2. Interdisez l'accès à la zone de travail.
3. Faites coulisser les demi-coupleurs VDO Atomic Dot dans la fente de l'appareil sur un ou plusieurs appareils à la demande.
4. À partir d'une plateforme stable, suspendez l'appareil ou les appareils au pont et serrez la pince du demi-coupleur de fixation.
5. Fixez un lien de sécurité à l'appareil et entourez-le autour d'un point fixe. Chaque appareil doit disposer d'un lien de sécurité individuel même lorsqu'il est verrouillé sur une colonne.

Interverrouillage de plusieurs appareils

Plusieurs appareils peuvent être interverrouillés de n'importe quel côté en utilisant le coupleur coulissant pour former des ensembles de toutes formes.

Pour installer le coupleur de verrouillage, positionnez deux appareils côte à côte dans le coupleur (1) à partir de l'arrière. Le coupleur possède deux pinces de blocage qui s'insèrent dans chaque appareil. Assurez-vous que la clé de déverrouillage (2) est orientée selon l'illustration pour que les pinces soient maintenues en place.

Remarque :

• Un maximum de 16 appareils peuvent être intégrés à une colonne.
• Pour interverrouiller des appareils horizontalement, il faut utiliser une pince de fixation tous les trois appareils afin de soutenir l'ensemble (soit un maximum de 2 appareils non soutenus entre chaque appareil soutenu)

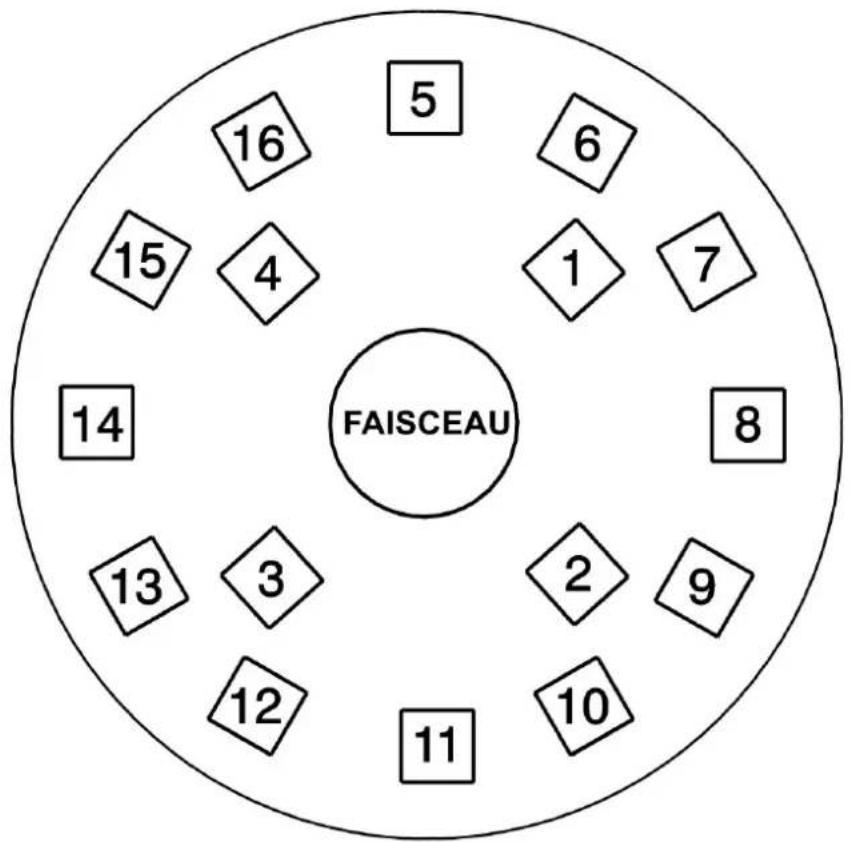

Quand les appareils sont interverrouillés, l'espace entre chaque appareil doit être de 150 mm.

150 150

Pour enlever le coupleur, tournez la clé de déverrouillage pour retirer les pinces. Le coupleur peut alors être coulissé vers l'arrière des appareils.

Le coupleur pivotant, le demi-coupleur et l'adaptateur de verrouillage utilisent le même mécanisme de verrouillage.

Cordons de sécurité

Pour empêcher que les appareils ne tombent en cas de défaillance du point de fixation principal, il est recommandé d'attacher un cordon de sécurité au point de fixation au dos de chaque appareil.

Si les appareils sont raccordés ensemble dans un ensemble plus grand, attachez un cordon de sécurité à chaque appareil dans la mesure où la défaillance d'un coupleur pourrait causer la chute partielle de l'assemblage. Pour faciliter l'assemblage, vous pouvez attacher celui du haut à un point fixe, puis enrouler les cordons inférieurs l'un dans l'autre comme le montre l'illustration.

Montage de la boîte de dérivation

La boîte de dérivation peut être montée directement sur une surface en utilisant les orifices prévus sur les parois latérales, ou une accroche de serrage (comme l'accroche noire demi-coupleur ultra légère N° 91602018, figurant dans les accessoires) peut être fixée au côté arrière en utilisant un boulon M10.

Courant alternatif et connectique de donnée

Attention ! Lisez la section « Précautions d'emploi » à la page 7 avant d'installer cet appareil.

Pour éviter tout risque d'électrocution, l'entrée alimentation de la boîte de dérivation doit être reliée à la terre (mise à la terre). Le circuit électrique doit être équipé d'un fusible ou d'un disjoncteur 16A et d'un dispositif de protection contre les défauts de mise à la terre.

Le courant alternatif et les données de contrôle sont connectés à la boîte de dérivation. Un maximum de 32 appareils VDO Atomic Dot peuvent alors être connectés en cascade à chaque boîte de dérivation en utilisant un câble PDE qui fait office de câble d'alimentation et de câble de transfert de données.

Limites de sécurité pour les dispositifs de connexion

Du fait que les appareils sont connectés en cascade, il y a une limite au nombre d'appareils pouvant être connectés ensemble et à quelle distance ils doivent être placés les uns des autres.

• Maximum de 32 appareils connectés en cascade.
- Lorsque DMX est le protocole de contrôle utilisé, la longueur totale du câble DMX et du câble hybride PDE combinés ne doit pas excéder 300 m (mesurés entre la console d'éclairage, le nœud DMX ou le splitter DMX et le dernier appareil sur la chaîne).
- Lorsque Art-Net, sACN ou P3 sont utilisés en tant que protocole de contrôle, la longueur combinée du câble Ethernet (entre le commutateur réseau et la boîte de dérivation) et le câble PDE hybride au premier appareil ne doit pas excéder 90 m. La longueur du câble PDE hybride entre deux appareils en parallèle ne doit pas non plus excéder 90 m.
- Installez le capuchon d'étanchéité sur le connecteur du dernier appareil de la chaîne.

Connexion du courant alternatif à la boîte de dérivation

N'utilisez pas de gradateur externe pour alimenter la boîte de dérivation et les appareils, car cela peut causer des dommages aux appareils qui ne sont pas couverts par la garantie.

Les prises de courant ou les interrupteurs externes utilisés pour l'alimentation électrique doivent être situés à proximité immédiate du système et être facilement accessibles, pour que celui-ci puisse être débranché facilement.

Si vous installez une fiche d'alimentation sur le câble, installez une fiche avec mise à la terre et serre-câbles intégral, compatible avec l'installation électrique locale d'une puissance de 16 A. Suivez le mode d'emploi du fabricant de la fiche et branchez les fils du câble d'alimentation comme indiqué dans le tableau suivant :

	Phase ou L	Neutre ou N	Terre ou ⊕
Système US	noir	blanc	vert
Système UE	marron	bleu	jaune/vert

L'appareil possède une alimentation électrique auto-adaptable acceptant une alimentation secteur en courant alternatif de 100 à 240 V, à 50/60 Hz. Toute autre tension ou fréquence ne doit pas être appliquée à cet appareil.

Connectique de donnée à la boîte de dérivation

Les appareils VDO Atomic Dot peuvent être contrôlés par le protocole DMX-512, Art-Net, sACN ou Martin P3. La connectique de donnée est réalisée sur la boîte de dérivation et reliée ensuite aux appareils via les connexions PDE.

Utilisation du DMX-512

Dans un système contrôlé par DMX, un contrôleur d'éclairage DMX conforme RDM envoie un signal contrôle DMX sur une connexion DMX aux boîtes de dérivation du système, puis sur la connexion hybride aux appareils VDO Atomic Dot.

La transmission DMX par le connecteur n'est pas fournie. Si vous avez besoin de connecter plusieurs boîtes de dérivation à la même ligne DMX, vous devez utiliser un splitter conforme RDM comme décrit ci-dessous.

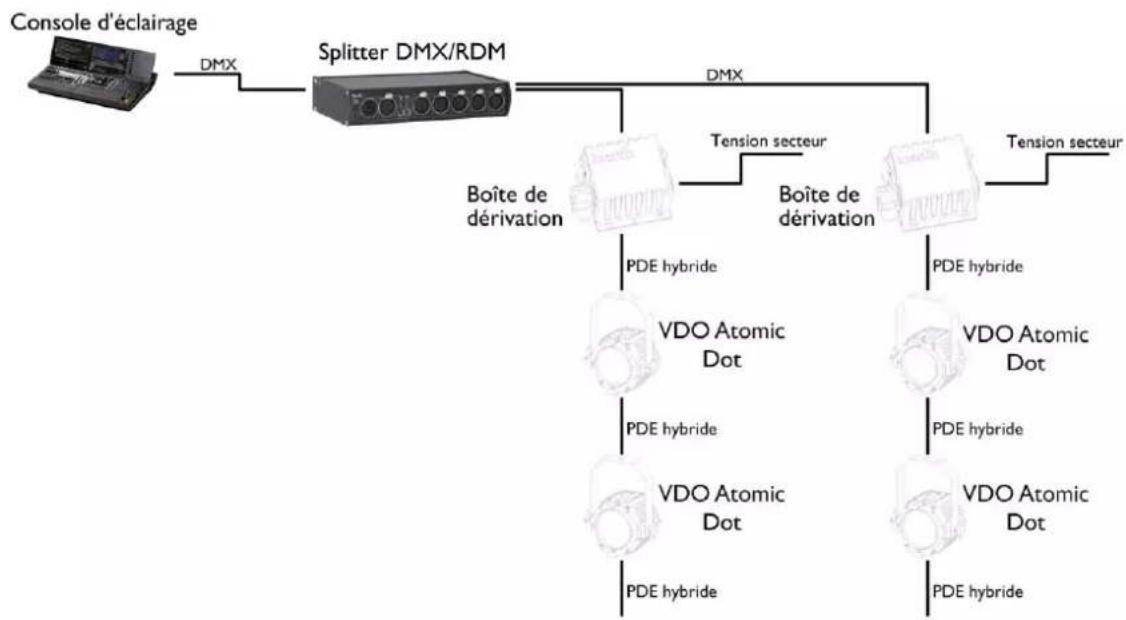


La connexion DMX requiert un câble DMX. Il doit être de 300 m de longueur maximum et en cascade unique, mais il peut être rallongé ou partagé en segments avec un splitter/amplificateur conforme RDM, tel que le splitter RDM 5,5 Martin® (N° de pièce 90758150). Ou bien vous pouvez envoyer un signal DMX de la console de contrôle grâce à un câble Ethernet en utilisant le protocole Art Net que vous convertissez en signal conforme DMX avec un convertisseur Art-Net vers DMX.

La longueur totale combinée du câble DMX et du câble PDE hybride ne doit pas excéder 300 m (mesurés entre la console d'éclairage, le nœud DMX ou le splitter DMX et le dernier appareil sur la chaîne).

Pour toute aide concernant la création d'une connexion DMX, veuillez consulter votre fournisseur Martin®.

Le nombre de VDO Atomic Dots que vous pouvez contrôler sur une connexion DMX est limité par le nombre de canaux DMX que les dots utiliseront et les 512 canaux DMX disponibles dans un univers DMX à la console de contrôle DMX. Chaque fois que vous avez utilisé 512 canaux, vous devez créer une nouvelle connexion DMX connectée à un nouvel univers DMX sur la console de contrôle. Veuillez noter que cette limite s'applique à la connexion DMX. Les limites de sécurité qui s'appliquent à la chaîne de pas et de câble (voir « Limites de sécurité pour les dispositifs de connexion » à la page19) ont la priorité et doivent être respectées en tout temps.

Les données DMX-512 sont connectées à la boîte de dérivation en utilisant le connecteur XLR5. Répartition des broches :

• broche 1 = blindage
• broche 2 = froid (-)
  • broche 3 = chaud (+)

Les broches 4 et 5 dans les connecteurs XLR ne sont pas utilisées.

Utilisation de Art-Net ou sACN

Les données Art-Net ou sACN sont connectées au système en utilisant le culot etherCON sur la boîte de dérivation. Chaque boîte de dérivation doit avoir sa propre connexion Ethernet à partir d'un commutateur réseau.

- Veuillez vous assurer que le commutateur réseau peut fonctionner à une vitesse de connexion Ethernet de 100 Mbit vers les boîtes de dérivation, étant donné que le VDO Atomic Dot ne fonctionne qu'à cette vitesse de connexion.

- La longueur combinée du câble Ethernet (entre le commutateur réseau et la boîte de dérivation) et le câble PDE hybride au premier appareil ne doit pas excéder 90 m. La longueur du câble PDE hybride entre deux appareils en parallèle ne doit pas non plus excéder 90 m.

- Un câble Ethernet blindé doit être utilisé entre le commutateur réseau et la boîte de dérivation.

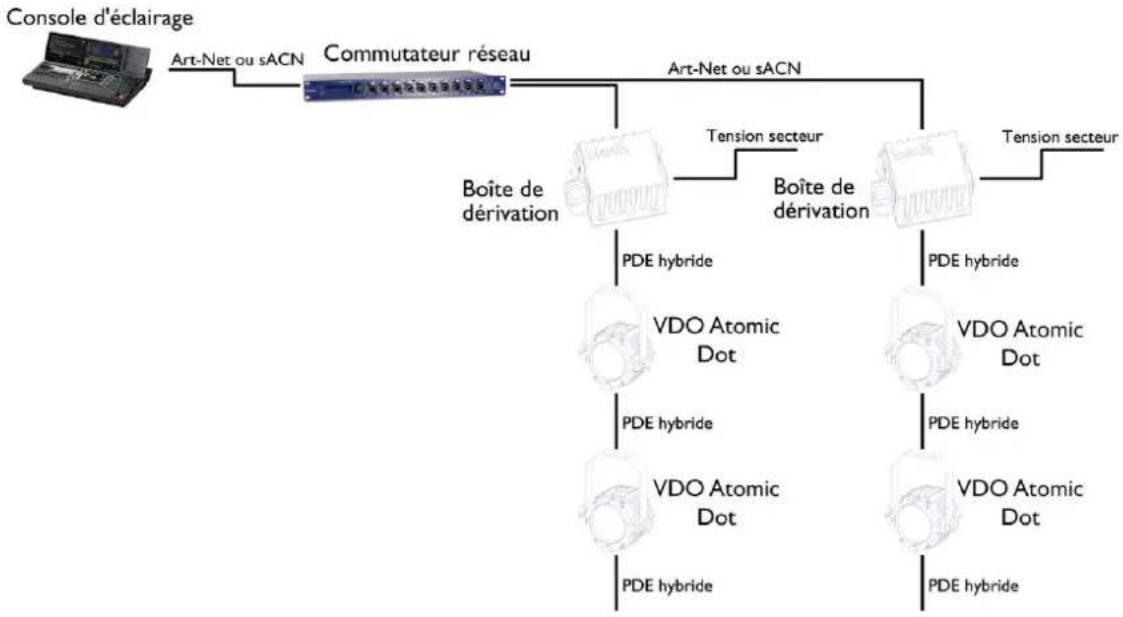


Utilisation du P3

Le contrôleur système P3 Martin combine l'information de contrôle de la console d'éclairage avec l'information vidéo à partir d'un serveur média. Il est distribué aux appareils en utilisant un commutateur réseau. Chaque boîte de dérivation doit avoir sa propre connexion Ethernet au commutateur réseau.

• Veuillez vous assurer que le commutateur réseau peut fonctionner à la vitesse de connexion Ethernet de 100 Mbit vers les boîtes de dérivation, étant donné que le VDO Atomic Dot ne fonctionne qu'à cette vitesse de connexion.
• Veuillez vous assurer que le commutateur réseau peut fonctionner à une vitesse de connexion Ethernet de 1 Gbit vers le contrôleur système P3, car il ne fonctionne qu'à cette vitesse de connexion.
• La longueur combinée du câble Ethernet (entre le commutateur réseau et la boîte de dérivation) et du câble PDE hybride au premier appareil ne doit pas excéder 90 m. La longueur du câble PDE hybride entre deux appareils en parallèle ne doit pas non plus excéder 90 m.
• Un câble Ethernet blindé doit être utilisé entre le commutateur réseau et la boîte de dérivation.
• D'autres appareils compatibles P3 tels que le profil MAC Allure et le P3 PowerPort 1500 peuvent être connectés au même commutateur réseau pour fonctionner tous ensemble à partir du même contrôleur système P3.

Connexions PDE entre les appareils

Les appareils VDO Atomic Dot sont connectés entre eux et la boîte de dérivation en utilisant une connexion PDE qui transmet à la fois l'alimentation et les données.

• Pour réaliser la connexion, alignez les broches des connecteurs et fixez-les ensemble. Le connecteur se verrouillera automatiquement.
• Pour supprimer la connexion, tournez la bague de verrouillage dans le sens contraire des aiguilles d'une montre pour la déverrouiller, puis débranchez-la.

Réglage du système

Toutes les options de réglage du VDO Atomic Dot sont configurées via la liaison des données.

Si vous utilisez un système P3 Martin pour contrôler l'appareil, veuillez vous reporter au manuel d'utilisation du contrôleur système P3 et aux vidéos d'instruction.

Pour DMX, Art-Net et sACN l'appareil est configuré en utilisant RDM.

Il est aussi possible de configurer les appareils VDO Atomic Dot en utilisant un contrôleur système P3 (ou P3-PC) pour régler les adresses de début DMX, les modes DMX, les univers DMX et autres paramètres. Une fois que les appareils ont été configurés, vous pouvez alors faire fonctionner les appareils directement en utilisant DMX, Art-Net ou sACN sans utiliser le contrôleur système P3.

Réglage des options par RDM

L'appareil VDO Atomic Dot est configuré à distance par RDM sur la ligne DMX.

Une liste complète des fonctions RDM prises en charge par l'appareil VDO Atomic Dot figure à la fin de ce chapitre. Ces fonctions sont nommées en général par le terme plus spécifique de PID, abréviation de « Parameter ID » (identifiants de paramètres).

Recherche d'appareils RDM sur la liaison des données

Avant de pouvoir communiquer avec les appareils par RDM, vous devez d'abord envoyer une commande de balayage (on parle également de commande de découverte d'appareils) à tous les appareils de la liaison afin que le contrôleur RDM puisse les identifier. Pour cela, il récupère l'identifiant unique (UID) de chaque appareil, configuré en usine. Ce processus peut durer un certain temps, en fonction du nombre d'appareils présents sur la liaison.

Pour identifier les appareils de la liaison :

1. Assurez-vous que les appareils sont bien connectés au contrôleur RDM sur la liaison, et qu'ils sont tous sous tension.
2. Laissez au contrôleur le temps d'identifier les appareils situés sur la liaison et de préparer la communication.

Affichage du statut et réglage des options par RDM

Le statut et les options listées dans le tableau ci-dessous peuvent être lus et configurés via RDM.

Vous pouvez configurer une option sur l'un des appareils en envoyant une commande RDM en Unicast à cet appareil uniquement, ou vous pouvez configurer la même option sur tous les appareils de la liaison en envoyant une commande RDM en Broadcast à tous les appareils de la liaison.

Vous pouvez lire le statut d'un seul appareil à la fois par RDM en Unicast.

RDM

Les appareils VDO Atomic Dot prennent en charge au minimum les fonctions RDM suivantes :

Recherche d'appareils

DISC_UNIQUE_BRANCH

DISC_MUTE

DISC_UN_MUTE

Gestion d'appareils
OBTENIR CONFIGURER

QUEUED_MESSAGE	√
STATUS_MESSAGES	√
STATUS_ID_DESCRIPTION	√
SUPPORTED_PARAMETERS	√
DEVICE_INFO	√
DEVICE_MODEL_DESCRIPTION	√
MANUFACTURER_LABEL	√
DEVICE_LABEL	√	√
SOFTWARE_VERSION_LABEL	√
BOOT_SOFTWARE_VERSION_ID	√
BOOT_SOFTWARE_VERSION_LABEL	√
DMX_PERSONALITY	√	√
DMX_START_ADDRESS	√	√
DEVICE_HOURS	√	√
IDENTIFY_DEVICE	√	√
LAST_STATE		√
DIMMER_CURVE		√

Utilisation du VDO Atomic Dot

Attention ! Lisez les « Précautions d'emploi à la page 7 avant de mettre le VDO Atomic Dot sous tension.

N'utilisez pas le VDO Atomic Dot lorsque la température ambiante excède 40° C ou chute en dessous de 0° C.

Régulation thermique

Le VDO Atomic Dot utilise une méthode de refroidissement passif sans ventilateur et contrôle sa température en la dégradant automatiquement si elle s'élève trop, par exemple à l'état de blanc pur, il se dégradera au bout d'environ 10 secondes à une intensité plus faible. À températures ambiantes élevées, la sortie sera aussi réduite.

Affichage Vidéo avec P3

Le VDO Atomic Dot peut afficher des vidéos à partir des sources vidéo courantes. Le signal vidéo doit être envoyé à un contrôleur P3 Martin® puis distribué aux appareils. Le contrôleur P3 vous permet de « mapper », de configurer et de contrôler une installation contenant un VDO Atomic Dots (et autres appareils d'affichage vidéo P3 Martin® si vous en avez).

Une fois que les appareils VDO Atomic Dot sont mappés et pris en charge par le contrôleur système P3, il est possible de faire un mappage vidéo tout en gardant le contrôle à partir de la console d'éclairage. À tout moment, la sortie de l'appareil peut être contrôlée par le contenu vidéo, les canaux DMX, les effets macros internes ou une combinaison.

Consultez la documentation du contrôleur P3 pour plus de détails.

Contrôle DMX

Le VDO Atomic Dot peut afficher des effets contrôlés par DMX (soit en utilisant le XLR à 5 broches, via ArtNet/sACN ou via DMX envoyé par le contrôleur système P3).

Cinq modes DMX sont disponibles :

• Mode 1 canal : il utilise un seul canal DMX et fait fonctionner l'appareil en « blinder » blanc avec effet de fading automatique au tungstène.
• Mode 3 canaux : il donne la fonctionnalité stroboscope d'intensité/durée/taux, identique à celle de l'appareil Atomic 3000 DMX/LED (sans fonction de rétroéclairage).
• Mode 4 canaux : Identique au mode 3 canaux, mais avec un canal d'effets supplémentaire, comme pour l'appareil Atomic 3000 DMX/LED (sans fonction de rétroéclairage).
• Mode basique : il utilise 19 canaux DMX et assure le mélange de couleur RVB de rétroéclairage/aura, les effets strobe et des effets dynamiques pré-programmés. Les données vidéo P3 peuvent également être superposées ou mélangées sous le contrôle DMX.
• Mode étendu : il utilise 64 canaux DMX à ajouter au mode basique en permettant le contrôle individuel des 16 LED dans le rétroéclairage/aura. Les données vidéo P3 peuvent également être superposées ou mélangées sous le contrôle DMX.

Consultez « Les protocoles DMX » à la page 29 pour plus de détails sur le contrôle DMX.

Un contrôleur DMX compatible RDM ou un contrôleur système P3 est nécessaire pour procéder à l'adressage et la configuration des appareils. Consultez la documentation du contrôleur DMX/RDM pour plus de détails.

LED d'état

Les seuls contrôles d'utilisateur sur le VDO Atomic Dot sont une LED d'état et un bouton-poussoir. Leur fonction est décrite ci-dessous.

Indication LED	Signification
Bleu fixe	Occupé (par ex. démarrage ou écriture en mémoire flash)
Rouge fixe	Erreur. L'appareil a rencontré une erreur fatale et ne peut pas fonctionner.
Rouge clignotant	Aucune source de contrôle détectée (aucun protocole détecté sur DMX ou Ethernet).
Vert clignotant	Prêt. Paquets P3 détectés, mais aucun appareil connecté.
Vert fixe	Fonctionnant normalement en mode P3 (P3 connecté).
Cyan clignotant	Prêt. Appareil en mode DMX, mais sans réception de data DMX valides.
Cyan fixe	Fonctionnant normalement en mode DMX.
Jaune fixe	Surchauffe.
Magenta clignotant	Prêt. Appareil en mode Art-Net ou sACN mais sans réception de data DMX valides.
Magenta fixe	Fonctionnement normal en mode Art-Net ou sACN.

Fonctions du bouton-poussoir

Le bouton-poussoir peut être utilisé pour activer des modèles de test interne à l'intérieur de l'appareil, effectuer un redémarrage de l'appareil ou effectuer une réinitialisation d'usine de l'appareil (tout comme pour tout autre appareil Vidéo Martin® LED).

En appuyant brièvement sur le bouton-poussoir, le premier modèle de test interne est activé. En appuyant à nouveau brièvement sur le bouton-pressoir, le modèle de test interne suivant est activé. De cette façon, l'utilisateur peut traverser les différents modèles de test interne.

Appuyez une fois : 16 LED de rétroéclairage plein rouge

Appuyez à nouveau : 16 LED de rétroéclairage plein vert

Appuyez à nouveau : 16 LED de rétroéclairage plein bleu

Appuyez à nouveau : 16 LED de rétroéclairage plein blanc

Appuyez à nouveau : LED faisceau blanc à pleine puissance (LED rétroéclairage off)

Appuyez à nouveau : Modèle de test dynamique activé

Appuyez à nouveau : Modèles de test interrompu, l'appareil revient en fonctionnement normal

En appuyant sur le bouton et en le maintenant appuyé 5 secondes, la LED d'état passera au bleu. Si l'utilisateur relâche le bouton, l'appareil effectuera un redémarrage normal.

En appuyant sur le bouton et en le maintenant appuyé 8 secondes, la LED d'état passera au blanc. Si l'utilisateur relâche ensuite le bouton, l'appareil effectuera une réinitialisation d'usine (retour à défaut d'usine/image micrologiciel de sauvegarde).

Maintenance

Lisez les Précautions d'emploi à la page 6 avant de procéder à l'entretien de l'appareil. Respectez toujours les consignes de sécurité.

Confiez toute opération d'entretien non décrite dans ce manuel à un service technique qualifié.

Une quantité excessive de poussière ou de liquide fumigène, ainsi que l'accumulation de particules peuvent nuire aux performances, occasionnant une surchauffe qui endommagerait l'appareil. Les dommages causés par un nettoyage ou une maintenance inappropriés ne sont pas couverts par la garantie du produit.

Débranchez le produit avant toute manipulation de nettoyage ou d'entretien.

Effectuez l'entretien des appareils dans un endroit qui ne présente aucun risque d'accident corporel provoqué par la chute de pièces, d'outils ou d'autres matériaux.

Installation des accessoires optiques

L'installation de l'un des accessoires optiques disponibles chez Martin® pour le VDO Atomic Dot prend quelques secondes. Aucun outil n'est requis.

Pour installer un accessoire optique :

1. Faites glisser et soulevez l'accroche de retenue (1) sur le dessus du VDO Atomic Dot et tenez-le.
2. Faites glisser l'accessoire optique dans les supports taille PAR30 (2) sur le devant de l'appareil, en vous assurant que l'accessoire est correctement positionné sur tous les côtés.
3. Relâchez doucement l'accroche de retenue et assurez-vous qu'elle verrouille l'accessoire en place.

En utilisant un diffuseur VDO Atomic Dot Martin®, assurez-vous que vous l'insérez côté mat tourné vers l'appareil.

Nettoyage

Le planning de nettoyage dépend de l'environnement d'utilisation. De ce fait, il est impossible de spécifier un planning précis pour les périodes de nettoyage du VDO Atomic Dot. Parmi les facteurs environnementaux qui peuvent entraîner un nettoyage fréquent, citons la poussière et la pollution.

Inspectez souvent les produits pour voir si un nettoyage est nécessaire. En cas de doute, consultez votre revendeur Martin® qui vous assistera dans la mise en place d'un planning de maintenance adapté.

Pour nettoyer le produit, utilisez de l'eau chaude et une brosse douce, ou un jet d'eau basse ou moyenne pression. Utilisez du shampoing automobile pour enlever la saleté et la graisse. Si possible, essuyez avec un chiffon doux pour ne pas rayer l'appareil. N'utilisez pas de brosse dure ou d'éponge abrasive. N'utilisez pas de solvants ni d'abrasifs.

Performance LED

Martin® utilise les meilleurs composants disponibles, mais les caractéristiques de toutes les LED s'altèrent progressivement au cours de plusieurs milliers d'heures d'utilisation. Toutes les couleurs ne s'altèrent pas au même degré et les degrés d'altération dépendent de facteurs tels que la température et l'intensité avec laquelle une couleur donnée est utilisée. En raison des changements, la sortie lumineuse d'ensemble et les teintes exactes obtenues par les mélanges de couleurs spécifiques dans tous les produits à LED sont susceptibles de s'altérer avec le temps.

Pour vous aider à obtenir une sortie stable en dépit de ces changements, le software P3 Martin® de la version 4.1.0 contient l'outil ajusteur d'appareil P3. Cette fonction vous permet de compenser les changements dans les caractéristiques LED et de rétablir les niveaux d'authenticité des couleurs de sortie initiales. Veuillez contacter Martin® pour plus de détails.

Installation d'un nouveau software

Il peut s'avérer nécessaire d'installer un nouveau software (c.-à-d. micrologiciel de l'appareil) sur le VDO Atomic Dot si une défaillance liée au logiciel est détectée ou si vous souhaitez le mettre à jour vers une version logicielle plus récente. Le software pour les produits Martin® est disponible sur le site web Martin®.

Le software VDO Atomic Dot peut être installé à partir du contrôleur système P3 sur la liaison des données P3. Consultez le manuel du contrôleur système P3 pour toutes les instructions relatives à cette procédure.

Le software peut aussi être installé sur la liaison des données DMX en utilisant le câble et l'application Martin Companion.

Protocole DMX

Cinq modes DMX sont disponibles pour le VDO Atomic Dot

DMX Mode	Canaux DMX	Fonctions
1 canal	1	Canal simple « blinder » avec effet tungstène automatique
3 canaux	3	Comme Atomic 3000 DMX/LED (sans rétroéclairage)
4 canaux	4	Comme Atomic 3000 DMX/LED (sans rétroéclairage)
Basique	19	Comprenant contrôle rétroéclairage d'aura et contrôle mode P3
Étendu	64	Comme le mode basique, mais avec contrôle individuel de 16 pixels de rétroéclairage aura

- En mode basique, le contrôle DMX du rétroéclairage d'aura ne fournit pas de contrôle individuel de pixels, les pixels peuvent toujours être pilotés individuellement avec le contrôleur système P3.

Mode DMX 1 canal

Canal	Valeur	Fonction	Statut Fade	Valeur par défaut
1		Gradateur	Fade	0
	0 - 255	Fermé → Ouvert

Remarques :

• L'appareil réduira automatiquement l'intensité pour contrôler la température en cas de fonctionnement à haute puissance prolongé.
• Le rétroéclairage aura sera mis automatiquement en route pour simuler l'effet tungstène.

Mode DMX 3 canaux

Canal	Valeur	Fonction	Statut Fade	Valeur par défaut
1		Intensité flash faisceau	Snap	0
	0	Blackout
	1 - 255	Intensité Minimum → Maximum
2		Durée flash faisceau	Snap	0
	0 - 255	7 → 650 ms
3		Taux flash faisceau	Snap	0
	0 - 255	0,289 → 16,67 Hz

Remarques :

• L'appareil réduira automatiquement l'intensité pour contrôler la température en cas de fonctionnement à haute puissance prolongé.
  • Le rétroéclairage aura n'est pas utilisé dans ce mode
• Comme pour le mode 3 canaux Atomic 3000 DMX/LED

Mode DMX 4 canaux

Canal	Valeur	Fonction	Statut Fade	Valeur par défaut
1		Intensité flash faisceau	Snap	0
	0	Blackout
	1 - 255	Intensité Minimum → Maximum
2		Durée flash faisceau	Snap	0
	0 - 255	7 → 650 ms
3		Taux flash faisceau	Snap	0
	0 - 255	0,289 → 16,67 Hz
4		Effets spéciaux faisceau	Snap	0
	0 - 5	Aucun effet
	6 - 42	Rampe supérieure
	43 - 85	Rampe inférieure
	86 - 128	Rampe supérieure, inférieure
	129 - 171	Aléatoire
	172 - 214	Éclair
	215 - 255	Pointes (flash sur éclairage faible)

Remarques :
- L'appareil réduira automatiquement l'intensité pour contrôler la température en cas de fonctionnement à haute puissance prolongé.
• Le rétroéclairage aura n'est pas utilisé dans ce mode
- Comme pour le mode 4 canaux Atomic 3000 DMX/LED

Remarques :
- L'appareil réduira automatiquement l'intensité pour contrôler la température en cas de fonctionnement à haute puissance prolongé.
Mode basique DMX

Basique	Valeur	Fonction	Statut Fade	Valeur par défaut
1 - 2		Intensité flash faisceau	Snap	0
	0	Blackout
	1 - 65535	Intensité Minimum → Maximum
3		Durée flash faisceau	Snap	0
	0 - 255	7 → 650 ms
4		Taux flash faisceau	Snap	0
	0 - 255	0,289 → 16,67 Hz
5		Effets spéciaux faisceau	Snap	0
	0 - 5	Aucun effet
	6 - 42	Rampe supérieure
	43 - 85	Rampe inférieure
	86 - 128	Rampe supérieure, inférieure
	129 - 171	Aléatoire
	172 - 214	Éclair
	215 - 255	Pointes (flash sur éclairage faible)
6		Mode faisceau P3	Snap	0
	0 - 26	Mode DMXLa sortie du faisceau LED est totalement contrôlée par les canaux 1 à 5(pixels P3 ignorés)
	27 - 228	Mode mélangeLa sortie du faisceau LED est définie par le mélange de :- canaux 1 à 5 :- pixels P3(la gamme de 27 à 228 effectue un fade croisé entre les deux)
	229 - 255	Mode vidéoLes pixels P3 sont utilisés comme une base sur laquelle s'appliquent les canaux 1 à 5
7		Contrôle/Réglages	Snap	0
	0 - 9	Pas de fonction
	10 - 14	Réinitialisation de l'appareil complet - 5 sec
	15 - 22	Pas de fonction
	23	Courbe de gradateur linéaire - 1 sec
	24	Courbe de gradateur selon la loi quadratique - 1 sec
	25	Courbe de gradateur selon la loi carrée inversée - 1 sec
	26	Courbe de gradateur en S - 1 sec
	27 - 35	Pas de fonction
	36	Active le suivi vidéo
	37	Désactive le suivi vidéo
	38 - 58	Pas de fonction
	59	Comportement stroboscope = LED
	60	Comportement stroboscope = Xenon
	61 - 255	Pas de fonction
8		Sélection FX	Snap	0
	0	Pas de FX
	1-255	Sélection FX (voir tableau)
9		Vitesse FX/Modifier (selon l'effet)	Fade	128
	0 – 126	Rév Rapide → Lent
	127 - 128	Stop
	129 – 255	Lent → Rapide
10		Synchronisation FX	Snap	0
	0	Pas de sync.
	1	Angle appareil 10 degrés
	2	Angle appareil 20 degrés
	3-34	Angle appareil...
	35	Angle appareil 350 degrés
	36	Synchronisé
	37-100	Pas de fonction
	101 - 120	Démarrage aléatoire
	121 - 140	Durée aléatoire
	141 - 255	Pas de fonction
11		Effet strobe aura	Snap	0
	0 - 49	Pas de stroboscope
	50 - 200	Stroboscope Lent → Rapide
	201 - 210	Pas de stroboscope
	211 - 255	Stroboscope aléatoire, Lent → Rapide
12 - 13		Gradateur Aura	Fade	0
	0 - 65535	Fermé → Ouvert
14		CTC Aura	Fade	0
	0 - 10	Désactivé (toujours contrôlable à partir du contrôleur système P3, lorsqu'il est utilisé)
	11-191	2 000K à 11 000K par incréments de 50K (11 = 2 000K, 101 = 6 500K, 191 = 11 000K)
	192-255	11 000K
15		Préréglages couleur Aura	Snap	0
	0 - 10	Non, mélange de couleurs via RVB
	11 - 15	Couleur 1 - Rose marocain
	16 - 20	Couleur 2 - Rose
	21 - 25	Couleur 3 - Rose spécial
	26 - 30	Couleur 4 - Rose vif
	31 - 35	Couleur 5 - Rose fuchsia
	36 - 40	Couleur 6 - Rose surprise
	41 - 45	Couleur 7 - Bleu Congo
	46 - 50	Couleur 8 - Bleu Tokyo
	51 - 55	Couleur 9 - Bleu profond
	56 - 60	Couleur 10 - Juste bleu
	61 - 65	Couleur 11 - Bleu moyen
	66 - 70	Couleur 12 - Bleu Double CT
	71 - 75	Couleur 13 - Bleu ardoise
	76 - 80	Couleur 14 - Bleu Full CT
	81 - 85	Couleur 15 - Bleu Half CT
	86 - 90	Couleur 16 - Bleu acier
	91 - 95	Couleur 17 - Bleu plus clair
	96 - 100	Couleur 18 - Bleu clair
	101 - 105	Couleur 19 - Bleu vert moyen
	106 - 110	Couleur 20 - Vert foncé
	111 - 115	Couleur 21 - Vert primaire
	116 - 120	Couleur 22 - Vert mousse
	121 - 125	Couleur 23 - Vert fougère
	126 - 130	Couleur 24 - Vert JAS
	131 - 135	Couleur 25 - Vert citron
	136 - 140	Couleur 26 – Jaune printemps
	141 - 145	Couleur 27 - Ambre profond
	146 - 150	Couleur 28 – Orange chromé
	151 - 155	Couleur 29 - Orange
	156 - 160	Couleur 30 - Ambre doré
	161 - 165	Couleur 31 - Or Millenium
	166 - 170	Couleur 32 - Ambre doré profond
	171 - 175	Couleur 33 - Rouge flamme
	176 - 180	Couleur 34 - Magenta
	181 - 185	Couleur 35 - Lavande moyen
	186 - 190	Couleur 36 - Blanc
	191 - 214	Rotation roue de couleur rapide → lente
	215 - 219	Arrêt rotation roue de couleur (arrêt sur dernière couleur)
	220 - 243	Rotation inverse roue de couleur lente → rapide
	244 - 247	Couleurs aléatoires, rapide
	248 - 251	Couleurs aléatoires, moyen
	252 - 255	Couleurs aléatoires, lent
16		Mode P3 Aura	Snap	0
	0 - 26	Mode DMXLa couleur de l'Aura LED est totalement contrôlée par les canaux 17-19 (Aura Rouge, Vert et Bleu) (pixels P3 ignorés)
	27 - 228	Mode mélangeCouleur des Aura LED définie par mélange de : - canaux 17-19 (Aura Rouge, vert et bleu)- pixels P3(la gamme de 27 à 228 effectue un fade croisé entre les deux)
	229 - 255	Mode vidéoLa couleur et la puissance de l'Aura LED sont définies par les pixels P3, mais les canaux 17-19 de l'Aura Rouge/Vert/Bleu conservent la possibilité de « colorer » la vidéo.
17		Aura Rouge	Fade	255
	0 - 255	0 → 100 %
18	0 - 255	Aura Vert0 → 100 %	Fade	255
19		Aura Bleu	Fade	255
	0 - 255	0 → 100 %

Mode DMX étendu

Étendu	Valeur	Fonction	Statut fade	Valeur par défaut
1 - 2		Intensité flash faisceau	Snap	0
	0	Blackout
	1 - 65535	Intensité Minimum → Maximum
3		Durée flash faisceau	Snap	0
	0 - 255	7 → 650 ms
4		Taux flash faisceau	Snap	0
	0 - 255	0,289 → 16,67 Hz
5		Effets spéciaux faisceau	Snap	0
	0 - 5	Aucun effet
	6 - 42	Rampe supérieure
	43 - 85	Rampe inférieure
	86 - 128	Rampe supérieure, inférieure
	129 - 171	Aléatoire
	172 - 214	Éclair
	215 - 255	Pointes (flash sur éclairage faible)
6		Mode faisceau P3	Snap	0
	0 - 26	Mode DMXLa sortie du faisceau LED est totalement contrôlée par les canaux 1 à 5(pixels P3 ignorés)
	27 - 228	Mode mélangeLa sortie du faisceau LED est définie par le mélange de :- canaux 1 à 5- pixels P3(la gamme de 27 à 228 effectue un fade croisé entre les deux)
	229 - 255	Mode vidéoLes pixels P3 sont utilisés comme une base sur laquelle s'appliquent les canaux 1 à 5
7		Contrôle/Réglages	Snap	0
	0 - 9	Pas de fonction
	10 - 14	Réinitialisation de l'appareil complet - 5 sec
	15 - 22	Pas de fonction
	23	Courbe de gradateur linéaire - 1 sec
	24	Courbe de gradateur selon la loi quadratique - 1 sec
	25	Courbe de gradateur selon la loi carrée inversée - 1 sec
	26	Courbe de gradateur en S - 1 sec
	27 - 35	Pas de fonction
	36	Active le suivi vidéo
	37	Désactive le suivi vidéo
	38 - 58	Pas de fonction
	59	Comportement stroboscope = LED
	60	Comportement stroboscope = Xenon
	61 - 255	Pas de fonction
8		Sélection FX	Snap	0
	0	Pas de FX
	1-255	Sélection FX (voir tableau)
9		Vitesse FX/Modifier (selon l'effet)	Fade	128
	0 - 126	Rév Rapide → Lent
	127 - 128	Stop
	129 - 255	Lent → Rapide
10		Synchronisation FX	Snap	0
	0	Pas de sync.
	1	Angle appareil 10 degrés
	2	Angle appareil 20 degrés
	3-34	Angle appareil...
	35	Angle appareil 350 degrés
	36	Synchronisé
	37-100	Pas de fonction
	101 - 120	Démarrage aléatoire
	121 - 140	Durée aléatoire
	141 - 255	Pas de fonction
11		Effet strobe Aura	Snap	0
	0 - 49	Pas de stroboscope
	50 - 200	Stroboscope Lent → Rapide
	201 - 210	Pas de stroboscope
	211 - 255	Stroboscope aléatoire, Lent → Rapide
12 - 13		Gradateur Aura	Fade	0
	0 - 65535	Fermé → Ouvert
14		CTC Aura	Fade	0
	0 - 10	Désactivé (Toujours contrôlable à partir ducontrôleur système P3, lorsqu'il est utilisé)
	11-191	2 000K à 11 000K par incréments de 50K (11 = 2 000K, 101 = 6 500K, 191 = 11 000K)
	192-255	11 000K
15		Préréglages couleur Aura	Snap	0
	0 - 10	Non, mélange de couleurs via RVB
	11 - 15	Couleur 1 - Rose marocain
	16 - 20	Couleur 2 - Rose
	21 - 25	Couleur 3 - Rose spécial
	26 - 30	Couleur 4 - Rose vif
	31 - 35	Couleur 5 - Rose fuchsia
	36 - 40	Couleur 6 - Rose surprise
	41 - 45	Couleur 7 - Bleu Congo
	46 - 50	Couleur 8 - Bleu Tokyo
	51 - 55	Couleur 9 - Bleu profond
	56 - 60	Couleur 10 - Juste bleu
	61 - 65	Couleur 11 - Bleu moyen
	66 - 70	Couleur 12 - Bleu Double CT
	71 - 75	Couleur 13 - Bleu ardoise
	76 - 80	Couleur 14 - Bleu Full CT
	81 - 85	Couleur 15 - Bleu Half CT
	86 - 90	Couleur 16 - Bleu acier
	91 - 95	Couleur 17 - Bleu plus clair
	96 - 100	Couleur 18 - Bleu clair
	101 - 105	Couleur 19 - Bleu vert moyen
	106 - 110	Couleur 20 - Vert foncé
	111 - 115	Couleur 21 - Vert primaire
	116 - 120	Couleur 22 - Vert mousse
	121 - 125	Couleur 23 - Vert fougère
	126 - 130	Couleur 24 - Vert JAS
	131 - 135	Couleur 25 - Vert citron
	136 - 140	Couleur 26 - Jaune printemps
	141 - 145	Couleur 27 - Ambre profond
	146 - 150	Couleur 28 - Orange chromé
	151 - 155	Couleur 29 - Orange
	156 - 160	Couleur 30 - Ambre doré
	161 - 165	Couleur 31 - Or Millenium
	166 - 170	Couleur 32 - Ambre doré profond
	171 - 175	Couleur 33 - Rouge flamme
	176 - 180	Couleur 34 - Magenta
	181 - 185	Couleur 35 - Lavande moyen
	186 - 190	Couleur 36 - Blanc
	191 - 214	Rotation roue de couleur rapide → Lente
	215 - 219	Arrêt rotation roue de couleur (arrêt sur dernière couleur)
	220 - 243	Rotation inverse roue de couleur Lente → Rapide
	244 - 247	Couleurs aléatoires, rapide
	248 - 251	Couleurs aléatoires, moyen
	252 - 255	Couleurs aléatoires, lent
16		Mode P3 Aura	Snap	0
	0 - 26	Mode DMXLa couleur des Aura LED est entièrement contrôlée par les canaux 17-64 (Aura Rouge, Vert et Bleu) (pixels P3 ignorés)
	27 - 228	Mode mélangeCouleur des Aura LED définie par mélange de :- canaux 17-64 (Aura Rouge, vert et bleu)- pixels P3(la gamme de 27 à 228 effectue un fade croisé entre les deux)
	229 - 255	Mode vidéoLa couleur et la puissance des Aura LED sont définies par les pixels P3, mais les canaux 17-64 de l'Aura Rouge/Vert/Bleu conservent la possibilité de « colorer » la vidéo.
17		Pixel 1 Aura Rouge	Fade	255
	0 - 255	0 → 100 %
18		Pixel 1 Aura Vert	Fade	255
	0 - 255	0 → 100 %
19		Pixel 1 Aura Bleu	Fade	255
	0 - 255	0 → 100 %
20		Pixel 2 Aura Rouge	Fade	255
	0 - 255	0 → 100 %
21		Pixel 2 Aura Vert	Fade	255
	0 - 255	0 → 100 %
22		Pixel 2 Aura Bleu	Fade	255
	0 - 255	0 → 100 %
23		Pixel 3 Aura Rouge	Fade	255
	0 - 255	0 → 100 %
24		Pixel 3 Aura Vert	Fade	255
	0 - 255	0 → 100 %
25		Pixel 3 Aura Bleu	Fade	255
	0 - 255	0 → 100 %
26	0 - 255	Pixel 4 Aura Rouge0 → 100 %	Fade	255
27		Pixel 4 Aura Vert	Fade	255
	0 - 255	0 → 100 %
28		Pixel 4 Aura Bleu	Fade	255
	0 - 255	0 → 100 %
29		Pixel 5 Aura Rouge	Fade	255
	0 - 255	0 → 100 %
30		Pixel 5 Aura Vert	Fade	255
	0 - 255	0 → 100 %
31		Pixel 5 Aura Bleu	Fade	255
	0 - 255	0 → 100 %
32		Pixel 6 Aura Rouge	Fade	255
	0 - 255	0 → 100 %
33		Pixel 6 Aura Vert	Fade	255
	0 - 255	0 → 100 %
34		Pixel 6 Aura Bleu	Fade	255
	0 - 255	0 → 100 %
35		Pixel 7 Aura Rouge	Fade	255
	0 - 255	0 → 100 %
36		Pixel 7 Aura Vert	Fade	255
	0 - 255	0 → 100 %
37		Pixel 7 Aura Bleu	Fade	255
	0 - 255	0 → 100 %
38		Pixel 8 Aura Rouge	Fade	255
	0 - 255	0 → 100 %
39		Pixel 8 Aura Vert	Fade	255
	0 - 255	0 → 100 %
40		Pixel 8 Aura Bleu	Fade	255
	0 - 255	0 → 100 %
41		Pixel 9 Aura Rouge	Fade	255
	0 - 255	0 → 100 %
42		Pixel 9 Aura Vert	Fade	255
	0 - 255	0 → 100 %
43		Pixel 9 Aura Bleu	Fade	255
	0 - 255	0 → 100 %
44		Pixel 10 Aura Rouge	Fade	255
	0 - 255	0 → 100 %
45		Pixel 10 Aura Vert	Fade	255
	0 - 255	0 → 100 %
46		Pixel 10 Aura Bleu	Fade	255
	0 - 255	0 → 100 %
47		Pixel 11 Aura Rouge	Fade	255
	0 - 255	0 → 100 %
48		Pixel 11 Aura Vert	Fade	255
	0 - 255	0 → 100 %
49		Pixel 11 Aura Bleu	Fade	255
	0 - 255	0 → 100 %
50		Pixel 12 Aura Rouge	Fade	255
	0 - 255	0 → 100 %
51		Pixel 12 Aura Vert	Fade	255
	0 - 255	0 → 100 %
52		Pixel 12 Aura Bleu	Fade	255
	0 - 255	0 → 100 %
53		Pixel 13 Aura Rouge	Fade	255
	0 - 255	0 → 100 %
54		Pixel 13 Aura Vert	Fade	255
	0 - 255	0 → 100 %
55		Pixel 13 Aura Bleu	Fade	255
	0 - 255	0 → 100 %
56		Pixel 14 Aura Rouge	Fade	255
	0 - 255	0 → 100 %
57		Pixel 14 Aura Vert	Fade	255
	0 - 255	0 → 100 %
58		Pixel 14 Aura Bleu	Fade	255
	0 - 255	0 → 100 %
59		Pixel 15 Aura Rouge	Fade	255
	0 - 255	0 → 100 %
60		Pixel 15 Aura Vert	Fade	255
	0 - 255	0 → 100 %
61		Pixel 15 Aura Bleu	Fade	255
	0 - 255	0 → 100 %
62		Pixel 16 Aura Rouge	Fade	255
	0 - 255	0 → 100 %
63		Pixel 16 Aura Vert	Fade	255
	0 - 255	0 → 100 %
64		Pixel 16 Aura Bleu	Fade	255
	0 - 255	0 → 100 %

Remarque :

- L'appareil réduira automatiquement l'intensité pour contrôler la température en cas de fonctionnement à haute puissance prolongé.

- Les pixels Aura sont mappés comme le montre le diagramme ci-dessous, en regardant dans la lentille de l'appareil.

FAISCEAU

Tableau FX

Type	DMX	Nom FX
	0	Aucun effet
Effets de faisceau	1	Vague faisceau
	2	Pas de faisceau
	3	Pulsation faisceau
	4	Faisceau stroboscope blackout
	5	Faisceau stroboscope 2x
	6	Faisceau stroboscope 3x
	7	Faisceau stroboscope 4x
	8	Faisceau vers le haut, flash vers le bas
	9	Faisceau vers le haut, flash, bas, flash
	10	Niveaux aléatoires faisceau
	11	Faisceau du luminaire
	12	Faisceau (stroboscope) s'autodéclenchant quand l'intensité du contenu atteint un minimum (seuil réglé par le canal de réglage)
	13	Seuil d'effet de faisceau (faisceau s'allumant lorsque le contenu est au-dessus d'un certain niveau pouvant être réglé par le canal de réglage)
	14-15	Pas de fonction
Effets intensité Aura	16	Vague Aura
	17	Pas d'Aura
	18	Pulsation Aura
	19	Stroboscope blackout Aura
	20	Stroboscope Aura 2x
	21	Stroboscope Aura 3x
	22	Stroboscope Aura 4x
	23	Aura vers le haut, flash vers le bas
	24	Aura vers le haut, flash, bas, flash
	25	Niveaux aléatoires Aura
	26	Surimpression sonore Aura
	27	Pixel Killer Aura
	28	Croissance/décroissance Aura
	29	Vague in-out Aura
	30	Étape in-out Aura
	31	Pulsation in-out Aura
	32	Goutte d'eau Aura
	33	Sonar Aura (1 pixel)
	34	Sonar Aura (2 pixels)
	35	Sonar Aura (3 pixels)
	36	Sonar Aura (6 pixels)
	37	Sonar Aura (9 pixels)
	38	Chase Aura Slice Pie
	39	Chase aléatoire Aura
	40	Aura Movie Flicker
	41	Arc électrique Aura
	42	Éclairage atomique Aura
	43	Orage Aura
	44-47	Pas de fonction
Effets couleur Aura	48	Vague arc-en-ciel Aura
	49	Étape arc-en-ciel Aura
	50	Pulsation arc-en-ciel Aura
	51	Vague RVB Aura
	52	Étape RVB Aura
	53	Pulsation RVB Aura
	54	Vague CMY Aura
	55	Étape CMY Aura
	56	Pulsation CMY Aura
	57	Vague mix aléatoire Aura
	58	Étape mix aléatoire Aura
	59	Pulsation mix aléatoire Aura
	60	Aura solide
	61	Déphaseur de spectre Aura
	62	Aura RVB vers Vague blanche
	63	Aura RVB vers Étape Blanc
	64	Aura RVB vers Pulsation blanche
	65	Aura RVB vers Stroboscope blanc
	66	Aura normal vers Vague blanche
	67	Aura normal vers Étape blanc
	68	Aura normal vers Pulsation blanche
	69	Aura normale vers Stroboscope blanc
	70	Aura RVB vers Vague In/Out Couleur inversée
	71	Aura RVB vers Étape In/Out Couleur inversée
	72	Aura RVB vers Pulsation In/Out Couleur inversée
	73	Aura normale vers Vague In/Out Couleur inversée
	74	Aura normale vers Étape In/Out Couleur inversée
	75	Aura normale vers Pulsation In/Out Couleur inversée
	76-79	Pas de fonction
Effets complets Aura	80	Aura Rouge fade blanc bleu
	81	Aura Rouge instantanés blanc bleu
	82	Aura Feu
	83	Aura Eau
	84	Aura Glace
	85	Aura Chaud et Froid
	86	Aura Chaud et flou
	87	Aura Argent et or
	88	Aura Or et argent
	89	Aura Chevalier nocturne
	90	Aura Voiture de police 1
	91	Aura Voiture de police 2
	92	Aura Voiture de police 3
	93	Aura piscine
	94	Aura Arc électrique
	95	Aura Étoiles
	96	Aura Fibre optique Blanc
	97	Aura Fibre optique Mix
	98	Aura Plasma
	99	Aura Champ stellaire
	100	Aura Vague de couleur
	101	Aura Bruit
	102	Aura Flocons de neige
	103	Aura Pluie
	104-111	Pas de fonction
Effets combinés Faisceau et Aura	112	Émulation Tungstène avec rétroéclairage pour compléter faisceau principal
	113	Émulation Tungstène avec rétroéclairage pour compléter faisceau principal y compris la dégradation
	114	Orage
	115	Soudure
	116	Stroboscope 3 étapes
	117	Tic Tac
	118	Aura rampe faisceau flash
	119	Faisceau rampe aura flash
	120	Voiture de police 4
	121	Voiture de police 5
	122	Voiture de police 6
	123	Voiture de police 7
	124	Voiture de police 8
	125	Voiture de police 9
	126-255	Pas de fonction

Guide de dépannage

Cette section décrit un certain nombre de problèmes courants susceptibles de se produire pendant l'utilisation du produit et donne quelques conseils de dépannage rapide :

Symptôme	Cause probable	Solutions
Aucune lumière n’est émise par l’appareil.	Problème d’alimentation électrique comme un fusible grillé, un connecteur défectueux ou un câble endommagé.	Vérifiez que l’alimentation secteur est bien raccordée à la boîte de dérivation et fournit du courant à l’appareil.Assurez-vous que les LED de test de l’appareil s’allument lorsque vous appuyez sur le bouton test.Vérifiez tous les câbles d’alimentation et les raccordements.
L’appareil ne répond pas au contrôle.	Erreur dans le réseau de contrôle à cause d’un problème de câblage, de connecteur ou de câble endommagé,ou d’une adresse DMX incorrecte,ou de l’interférence potentielle d’une installation haute tension à proximité.	Vérifiez si la LED d’état de l’appareil clignote en rouge pour indiquer que le signal de contrôle n’est pas reçu et, le cas échéant, vérifiez tous les câbles et connexions DMX afin de contrôler l’intégrité du réseau physique.Assurez-vous que le réseau DMX est bien clos.Vérifiez que les composants du réseau DMX utilisent la polarité DMX standard.Assurez-vous que l’appareil est réglé sur l’adresse DMX correcte, correspondant à celle réglée sur le dispositif de contrôle DMX.Vérifiez les broches des connecteurs de l’appareil précédent dans le réseau DMX.Essayez de contrôler l’appareil avec un autre dispositif de contrôle DMX.Déplacez l’appareil s’il est utilisé très près d’une installation haute tension non blindée.

Caractéristiques techniques

Appareil physique

Largeur incluant la lyre ....175 mm

Hauteur....138 mm

Profondeur....146 mm

Centre à centre de l'appareil avec coupleurs interverrouillage (vertical et horizontal)....150 mm

Poids 2,2 kg

Boîte de dérivation physique PDE

Largeur....94 mm

Hauteur....50 mm

Profondeur....106 mm

Poids 0,5 kg

Effets dynamiques

Stroboscope .... 0,289 – 16,557 Hz, taux de flash variable, intensité et durée (mode blinder inclus)

Aura.... Contrôle RVB par pixel, 16 pixels

FX intégré....divers effets pré-programmés sur Stroboscope, Aura et combinaison des deux.

Contrôle et programmation

Protocoles de contrôle.....DMX, RDM, Art-Net, sACN, P3

Protocole à détection....automatique

Canaux DMX 1/3/4/19/64

Paramétrage et adressage ...... RDM ou P3

Identification de l'appareil....Identification de l'utilisateur paramétrable

Conformité DMX....USITT DMX-512-A

Conformité RDM....ANSI/ESTA E1.20 RDM

Conformité Art-Net....Art-Net 1, 2, 3 et 4 y compris RDM sur Art-Net

Conformité sACN....ANSI E1.31 – 2016

Conformité Martin P3......Software du contrôleur système P3 5.1.0 ou plus récent

Émetteur-récepteur DMX/RDM....RS-485

Émetteur-récepteur Ethernet 10/100Mbit

Mise à jour du logiciel....via DMX à l'aide de Martin Companion

ou via Ethernet avec contrôleur système P3

Données Vidéo P3

Résolution couleurs....16 bits par couleur (48 bits par pixel)

Contrôle de température de couleur 2 000 à 11 000K (Aura)

Contrôle gamme de couleurs ....contrôle complet du spectre (Aura)

Synchronisation......tout le système

Fréquence des trames....jusqu'à 75 trames/sec.

Contrôle de puissance....0 à 100 % (en conservant une pleine profondeur de couleurs)

Correction et contrôle Gamma ....entièrement contrôlable

Interface utilisateur/de contrôle

Statut de l'appareil....Statut multicolore LED

Bouton-poussoir test et réinitialisation......d'appareil pour appeler l'appareil

.de test interne et de réinitialisation

Données optiques et photométriques

Faisceau stroboscope LED VDO Atomic Dot

Rendement lumineux maximal total.... 3 350 lumens

IRC (Index de rendu de couleur) ....>80

Angle d'ouverture 11 degrés (demi-crête)

Angle champ ....22 degrés (un dixième de crête)

Température de couleur 5700K

Résolution 16 bits

Durée de vie minimale des LED ....50 000 heures (à > 70 % flux lumineux)*

IRC (Index de rendu de couleur) ....>84

Angle d'ouverture 11 degrés (demi-crête)

Angle champ....22 degrés (un dixième de crête)

Température de couleur....2 700K

Résolution 16 bits

Durée de vie minimale des LED.... 50 000 heures (à > 70 % flux lumineux)*

LED rétroéclairage Aura

Température de couleur......variable

Résolution 16 bits par couleur par pixel

Durée de vie minimale des LED.... 50 000 heures (à > 70 % flux lumineux)*

*Chiffres obtenus en conditions de test du fabricant :

Construction

Couleur .... Noir

Matériau d'enveloppe.... Aluminium

Facteur de protection IP65

RoHS ....Compatible

REACH ....Compatible

Installation

Options de montage....suspendu à une lyre, suspendu à la pince directement fixée sur l'appareil ....ou suspendu à un autre appareil en utilisant un mécanisme interverrouillage

Pince de fixation à la lyre ....M12

Pince de fixation directement sur l'appareil....M8

Hauteur maximale de la colonne verticale ....16 appareils

Orientation ....Toutes

Distance minimale aux matériaux combustibles 10 cm

Distance minimale aux surfaces éclairées 20 cm

Positionnement .... utilisation intérieure ou temporairement extérieure

Connexions

Appareil VDO Atomic Dot

Courant alternatif, DMX et données réseau......Câble avec connecteur hybride PDE (IP65)

Courant alternatif, DMX et réseau par....montage châssis connecteur hybride PDE (IP65)

Connexion à chaud ...... Compatible

Boîte de dérivation PDE

Entrée secteur......Neutrik PowerCON TRUE1 TOP

(IP65 lorsqu'accouplé avec connecteur de câble Neutrik correspondant)

Données DMX...... Neutrik XLR 5 broches mâles TOP

(IP65 lorsqu'accouplé avec connecteur de câble Neutrik correspondant,

compatible avec connecteurs standard XLR à 5 broches)

Données Ethernet ...... Neutrik etherCON TOP

(IP65 lorsqu'accouplé avec connecteur de câble Neutrik correspondant,

compatible avec etherCON Cat 5E et Cat 6A standard,

NON compatible avec bouton push-pull etherCON Cat 6)

Courant alternatif, DMX et sortie réseau......connecteur hybride PDE de montage de châssis (IP65)

Connexion à chaud ...... Compatible

Alimentation

Courant alternatif.... secteur 100-240 V, 50/60 Hz

Bloc d'alimentation....Auto détection électronique du secteur

Consommation totale maximale de puissance....55 W

Courant d'appel typique à demi-cycle RMS 1,12 A

Courant de fuite à la terre typique....0,25 mA

Puissance et Courant

100V, 60Hz....49,0 W, 0,49 A, PF 0,99

120V, 60Hz....48,9 W, 0,412 A, PF 0,98

208V, 60Hz....48,6 W, 0,244 A, PF 0,95

230V, 50Hz....50,2 W, 0,227 A, PF 0,96

240V, 50Hz....49,6 W, 0,219 A, PF 0,94

Mesures prises à tension nominale avec toutes les LED au maximum d'intensité. Permet une variation de +/- 10 %. PF = facteur de puissance.

Données thermiques

Refroidissement.... par convection

Température ambiante maximum (Ta max.) 40 °C

Température ambiante minimum (Ta min.) 0 °C

Dissipation thermique totale (calculée, +/- 10 %) 171 BTU/h.

Homologations

EU Sécurité ...... EN 60598-2-17 (EN 60598-1), EN 62471, EN 62493

UE CEM ...... EN 55015 ; EN 55032, EN 55103-2, EN 61000-3-2, EN 61000-3-3, EN 61547

US sécurité....UL 1573

US CEM 47 CRF §15 Classe B

Canada.... CSA C22.2 NO 166

CEM Canada......ICES-003 Classe B, ICES-005 Classe B

Australie/NZ....RCM (en instance)

Accessoires

Boîte de dérivation

Alimentation-DMX-Ethernet de la boîte de dérivation vers PDE...... N° de pièce 91610001

Accessoires optiques

Diffuseur VDO Atomic Dot 60 degrés.... N° de pièce 91610002

Diffuseur VDO Atomic Dot 30 degrés.... N° de pièce 91610005

Accessoires mécaniques

Pince de fixation ultralégère demi-coupleur, noire.... N° de pièce 91602018

Pince-G (installation verticale seulement) ...... N° de pièce 91602003

Pince demi-coupleur.... N° de pièce 91602005

Pince rapide (suspension verticale uniquement) ...... N° de pièce 91602007

Élingue, CMU 60 kg, BGV C1/DGUV 17, noire ...... N° de pièce 91604006

Élingue, CMU 60 kg, BGV C1/DGUV 17, argent..... N° de pièce 91604007

Jeu de 10 coupleurs VDO Atomic Dot ...... N° de pièce 91610003

Demi-coupleur VDO Atomic Dot.... N° de pièce 91610004

Adaptateur interverrouillage VDO Atomic Dot ...... N° de pièce 91610006

Coupleur pivotant VDO Atomic Dot .... N° de pièce 91610007

Câbles pré-assemblés

Location de câble d'alimentation et câble donnée PDE-PDE 1 m ...... N° de pièce 91616001

Location de câble d'alimentation et câble donnée PDE-PDE 2,5 m ...... N° de pièce 91616002

Location de câble d'alimentation et câble donnée PDE-PDE 5 m ...... N° de pièce 91616003

Location de câble d'alimentation et câble donnée PDE-PDE 10 m ...... N° de pièce 91616004

Location de câble d'alimentation et câble donnée PDE-PDE 25 m ...... N° de pièce 91616005

Câbles en vrac et Connecteurs

Connecteur alimentation et données mâle PDE...... N° de pièce 91611701

Connecteur alimentation et données femelle PDE ...... N° de pièce 91611702

Location de câble d'alimentation et câble

donnée Alimentation-DMX-Ethernet 100 m.... N° de pièce 91616006

Câbles alimentation et connecteurs pour boîte de dérivation

Câble d'entrée alimentation, H07RN-F, 2,5 mm2, extrémités dénudées à

Neutrik TRUE1 NAC3FX-W (femelle), 1,5 m.... N° de pièce 91611797

Câble d'entrée alimentation, H07RN-F, 2,5 mm2, extrémités dénudées à

Neutrik TRUE1 NAC3FX-W (femelle), 5 m.... N° de pièce 91611786

Câble d'entrée alimentation, SJOOW, 12 AWG, extrémités dénudées à

TRUE1 NAC3FX-W (femelle), 1,5 m.... N° de pièce 91610173

Câble d'entrée alimentation, SJOOW, 12 AWG, extrémités dénudées à

TRUE1 NAC3FX-W (femelle), 5 m ...... N° de pièce 91610174

Connecteur d'alimentation, Neutrik TRUE1 NAC3FX-W (femelle) ...... N° de pièce 91611789

Flightcase

Flightcase pour 15 x VDO Atomic Dot....N° de pièce 91515053

Flightcase Extender pour 15 x VDO Atomic Dot ......N° de pièce 91515054

Kit Démo

Kit Démo VDO Atomic Dot....N° de pièce 91311001

Appareils optionnels

Câble Martin Companion (pour mise à jour du logiciel sur DMX)....N° de pièce 91616091

Splitter RDM 5,5 Martin® ......N° de pièce 90758150

Contrôleur système Martin P3-050™ ......N° de pièce 90721090

Contrôleur système Martin P3-150™......N° de pièce 90721015

Contrôleur système Martin P3-300™......N° de pièce 90721060

Contrôleur système Martin P3-PC™ ......N° de pièce 90721030

Codes de Commande

VDO Atomic Dot CLD en carton....N° de pièce 90357701

VDO Atomic Dot WRM en carton....N° de pièce 90357702

Spécifications sujettes à modifications sans préavis. Pour les dernières mises à jour produits, consultez www.martin.com

Recyclage des produits en fin de vie

Les produits Martin™ sont fournis conformément à la Directive 2012/19/CE du Parlement européen et du Conseil de l'Union européenne relative aux déchets d'équipements électriques et électroniques (DEEE), lorsqu'elle est applicable. Contribuez à sauvegarder l'environnement ! Aidez à la sauvegarde de l'environnement en vous assurant que ce produit sera recyclé. Votre revendeur Martin pourra vous renseigner sur les dispositions locales en matière de recyclage de nos produits

Cet appareil est conforme à la réglementation FCC, Partie 15. Le bon fonctionnement nécessite deux conditions : (1) Cet appareil ne doit en aucun cas provoquer d'interférences dommageables, et (2) cet appareil doit accepter toute interférence reçue, y compris toute interférence susceptible de provoquer une opération non souhaitée.

Remarque : Cet équipement a été testé et approuvé conforme aux limites imposées pour un appareil numérique de Classe B, en fonction de la section 15 de la réglementation FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences dans une installation résidentielle. Cet équipement génère, utilise et peut diffuser de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences préjudiciables aux communications radio. Toutefois, il n'est aucunement garanti que des interférences ne se produiront pas dans une installation donnée. Si cet équipement cause une interférence préjudiciable à la réception radio ou télévision, ce qui peut se vérifier en éteignant puis rallumant l'équipement, il est recommandé à l'utilisateur d'essayer de corriger l'interférence par l'une ou plus des mesures suivantes :

• en réorientant ou repositionnant l'antenne réceptrice.
• en augmentant la distance entre l'équipement et le récepteur.
• en connectant l'équipement à une prise sur un circuit différent de celui auquel le récepteur est raccordé.
• en consultant le distributeur ou un technicien radio/TV expérimenté.

Déclaration de conformité du fournisseur

Harman Professional, Inc. a publié une Déclaration de conformité FCC pour ce produit. La Déclaration de conformité peut être téléchargée dans la section VDO Atomic Dot sur le site web Martin® www.martin.com

Canadian Interference-Causing Equipment Regulations – Règlement sur le Matériel Brouilleur du Canada

Cet appareil numérique de la classe A respecte toutes les exigences du Règlement sur le Matériel Brouilleur du Canada.

UE EMC

Ne peut être utilisé dans une salle informatique telle que définie dans la norme ANSI/NFPA 75 Standard for the Protection of Information Technology Equipment.

Avertissement de sécurité photobiologique

L'étiquette ci-dessous est affichée sur la version CLD de ce produit. S'il devient difficile ou impossible de la lire, elle doit être remplacée en utilisant l'illustration ci-dessous afin de fabriquer une nouvelle étiquette de 17 x 51 mm en noir sur fond jaune.

CATÉGORIE DE RISQUE 2

ATTENTION. Ce produit émet des rayonnements optiques potentiellement dangereux. Ne pas démarrer l'appareil si la lampe est en fonctionnement. Risque de lésions oculaires.

www.martin.com Olof Palmes Allé 44 · 8200 Aarhus N · Danemark

Tél. [phone] · Fax [phone]

Harman Professional Solutions · 8500 Balboa Blvd· Northridge

CA 91329 · États-Unis
