ELVOX 6711 - Moniteur Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur vidéo mains libres (portier-vidéo)
Marque	Vimar
Modèle	ELVOX 6711
Dimensions (approx.)	139 x 136 x 59 mm
Poids	Environ 300 g
Alimentation	12 V cc via bus (alimentation supplémentaire art. 6923 possible)
Écran	LCD 3,5" couleur
Norme vidéo	PAL
Température de fonctionnement	0°C à +40°C
Fonctions principales	Appel vidéo, conversation mains libres, ouverture gâche, autoallumage, éclairage escalier, appel intercommunicant, appel de palier, exclusion sonnerie, réglages volume et sonnerie, contraste, luminosité
Signalisation	LED rouge (appel exclu, conversation active) et LED verte (porte ouverte)
Connexions	Ligne BUS (bornes 1-2), sonnerie supplémentaire (+12, CH), bouton de palier (FP, M), alimentation supplémentaire (E+, E-)
Installation	Montage mural en saillie (étrier fourni) ou encastré (boîtier art. 6149)
Matériau	ABS
Compatibilité	Système Due Fili Plus
Conformité	Directive EMC (EN 61000-6-1, EN 61000-6-3), DEEE
Accessoires inclus	Étrier de fixation pour montage en saillie
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.

FOIRE AUX QUESTIONS - ELVOX 6711 Vimar

Comment programmer le code d'identification du moniteur ELVOX 6711 ?

Pour programmer le code d'identification, appuyez et maintenez enfoncé le bouton I, puis appuyez également sur le bouton H pendant environ 3 secondes jusqu'à ce que la LED rouge clignote. Relâchez les deux boutons. Dans les 5 secondes, appuyez et maintenez le bouton G ; après 2 secondes, le moniteur émet une tonalité et se connecte à la plaque de rue. Appuyez sur le bouton d'appel correspondant sur la plaque (ou tapez le code sur une plaque alphanumérique). Un signal sonore confirme l'association.

Comment régler le volume de la sonnerie ?

À l'état de repos (écran éteint), maintenez enfoncé pendant au moins 2 secondes l'un des deux boutons-poussoirs E. Ensuite, appuyez plusieurs fois sur le même bouton pour augmenter ou diminuer le volume. Vous pouvez également exclure complètement la sonnerie en continuant d'appuyer.

Comment exclure la sonnerie temporairement ?

Pour exclure la sonnerie, suivez la procédure de réglage du volume : maintenez enfoncé un bouton E pendant 2 secondes, puis appuyez plusieurs fois jusqu'à ce que la sonnerie soit désactivée. La LED rouge M s'allume en permanence pour indiquer que la sonnerie est exclue.

Que faire si l'écran reste noir ?

Vérifiez d'abord l'alimentation électrique (bus). Assurez-vous que le moniteur est correctement raccordé. Si le problème persiste, essayez de régler le contraste à l'aide des boutons E lorsque l'écran est allumé. En dernier recours, effectuez une réinitialisation en maintenant enfoncés les boutons I et H pendant 3 secondes.

Comment installer le moniteur ELVOX 6711 en saillie ?

Fixez la plaque d'accrochage (bossette) à environ 1,40 m du sol. Effectuez les raccordements au bornier. Insérez le moniteur dans la plaque en suivant les flèches 1 et 2. Pour le retirer, utilisez un tournevis sur la languette de sécurité située en haut à l'arrière, puis tirez dans le sens des flèches 3 et 4.

Comment effectuer un appel intercommunicant ?

Appuyez sur le bouton d'appel intercommunicant N programmé pour l'interphone/portier-vidéo destinataire. Le haut-parleur émet une tonalité d'appel. Chez le destinataire, la sonnerie retentit (1 s de tonalité, 4 s de pause). Pour répondre, appuyez sur le bouton I (parler/écouter). La conversation dure jusqu'à 5 minutes.

Comment utiliser la fonction d'autoallumage ?

Appuyez sur le bouton H (symbole □) pour allumer le moniteur sans appel depuis la plaque de rue. Cela permet de visualiser la caméra de la plaque. Si vous avez programmé le bouton d'autoallumage vers une plaque spécifique, il peut être utilisé pour visualiser cette plaque.

Que signifie la LED rouge allumée en permanence ?

La LED rouge M allumée en permanence indique que la sonnerie a été exclue (mode 'Ne pas déranger'). Si elle clignote ou est allumée pendant la conversation, elle indique que le phonique est actif. Une extinction brève peut signaler un appel refusé.

Comment réinitialiser le moniteur aux paramètres d'usine ?

Maintenez enfoncés les boutons I et H simultanément pendant environ 3 secondes jusqu'à ce que la LED rouge clignote. Relâchez-les. Dans les 5 secondes, maintenez enfoncé le bouton G ; après 2 secondes, une tonalité longue retentit. Relâchez G, puis appuyez sur le bouton d'autoallumage H. Un triple bip confirme l'effacement total.

Où trouver la notice complète du ELVOX 6711 ?

La notice complète est disponible gratuitement en PDF sur le site notice-facile.com pour le modèle Vimar ELVOX 6711. Vous pouvez également la télécharger directement depuis la page produit ou la demander par email dans une autre langue.

MODE D'EMPLOI ELVOX 6711 Vimar

L'art. 6611, 661C, 6711 sont portiers-vidéos mains libres de la série 6600 intercommunicants avec portier-vidéo LCD 3,5" couleurs pour des systèmes de portiers-vidéo Due Fili Plus.

Les versions Art..../F ont les mêmes caractéristiques et ne présentent pas de différences lors de l'installation et de la programmation.

Contrôles et réglages

Ils sont équipés de série de 6 boutons-poussoirs pour fonctions auxiliaires ou appels intercommunicants et de 8 boutons, un pour l'ouverture de la gâche, un pour l'auto-allumage du portier-vidéo sur l'installation même quand il n'a pas été appelé, un pour la conversation, un pour le service éclairage escaliers, deux pour le réglage du volume interne du son et du volume de la sonnerie, et deux pour la sélection du type de sonnerie. Les signalisations lumineuses d'appel exclu, d'appel sans réponse, de services non disponibles et de porte/portail ouvert sont assurées par deux LED (rouge et verte) incorporées dans le portier-vidéo.

• L'installation du portier-vidéo (Art. 6611) encastré nécessite l'utilisation des boîtiers d'encastrement art. 6149 ou les étriers Art. R660 dans le cas d'installation sur paroi en placo plâtre.
• L'installation du portier-vidéo pour montage mural en saillie (Art. 6711) requiert l'étrier pour la fixation à paroi fourni de série.

Caractéristiques techniques du portier-videon

• Portier-vidéo en ABS.
• Bornier extractible.
• Portier-vídeo LCD 3,5" à écran plat.
• Circuit électronique sur cartes interchangeables.
• Signal vidéo standard PAL.
• Gamme de température de fonctionnement de 0° à +40°C.
• Sonnerie électronique.
• Entrée pour appel de palier avec sonnerie différente de l'appel de la plaque de rue.
• Sortie pour sonnerie supplémentaire art. 860A.
• Alimentation fournie par bus.
• Entrée pour alimentation supplémentaire (art. 6923) dans le cas d'un système prévoyant l'allumage de plus de deux portier-vidéo simultanément.

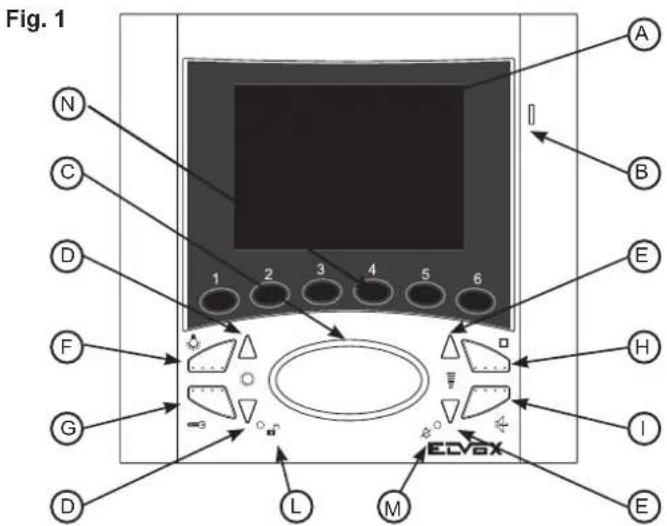

Contrôle et réglages

A) Écran avec portier-vidéo LCD 3,5" B) Microphone. C) Haut-parleur.

D) paire de boutons-poussoirs

1) Lorsque le portier-vidéo est allumé, les boutons-poussoirs permettent de régler la luminosité. 2) Lorsque le portier-vidéo est éteint, les boutons-poussoirs permettent de sélectionner la mélodie pour appel seulement à partir d'un poste externe. Pour programmer la mélodie : appuyer pendant au moins 2 secondes sur l'un des 2 boutons-poussoirs, appuyer à plusieurs reprises sur les boutons-poussoirs pour sélectionner la mélodie voulue.

E) Paire de boutons-poussoirs

1) Pendant la conversation avec le bouton-poussoir «I» pressé, appuyer sur les boutons-poussoirs «E» pour augmenter ou diminuer le volume de la phonique interne. 2) À repos, ils règlent le volume de la sonnerie : maintenir pressé pour au moins 2 secondes l'un des 2 boutons-poussoirs, appuyer à nouveau plusieurs fois pour augmenter ou diminuer ou exclure le volume de la sonnerie. Les boutons-poussoirs «E» règlent le volume de la sonnerie même pendant la transmission du son d'appel interne ou externe. - L'émission du son terminée, ils règlent le contraste lorsque l'écran est allumé.

F) Bouton-poussoir : pour service auxiliaire, 1er relais du 1er actionneur Art. 69RH (par exemple : éclairage d'escalier). G) Bouton-poussoir : pour l'ouverture de la serrure et également la conclusion de l'éventuelle conversation en cours. H) Bouton-poussoir □ : pour l'autoallumage du portier-vidéo sans appel depuis la plaque de rue. I) Bouton-poussoir parler/écouter bicanal : après l'appel et/ou l'allumage du moniteur appuyer une fois sur le bouton-poussoir pour activer la phonique. En appuyant une deuxième fois la conversation termine. La LED rouge reste allumée pour toute la durée de la conversation. L) Signalisation porte ouverte : l'allumage du voyant (LED verte) indique que au moins une porte est ouverte, voyant éteint indique que toutes les portes sont fermées (cette fonction est une option selon le type d'installation).

M) Signal d'appel exclu : s'allume (LED rouge) lorsque la sonnerie a été exclue (voir point "E"). La LED rouge reste allumée également pendant toute la durée de la conversation, à savoir tant que le phonique est actif.

N) Boutons-poussoirs : pour activation des services auxiliaires ou appels intercommunicants (en fonction de la programmation).

N. B. Le portier-vidéo 6611, 6711 disposent au dos du bouton de RESET pour les phases de programmation, tandis que dans le moniteur Art. 661C le bouton-poussoir de RESET est situé dans la base de table et tous disposent des connecteurs A-B-C pour la stabilisation du signal vidéo et un réglage de la couleur.

Bornier de connexion et connecteurs

+12, CH) Raccordement sonnerie supplémentaire

1, 2) Ligne BUS.

E+, E-) Alimentation supplémentaire pour moniteur avec alimentateur art. 6923.

FP, M) Raccordement pour bouton d'appel de palier.

Installation ART. 6611

• Installer le portier-vidéo loin de toutes sources de lumière et de chaleur.

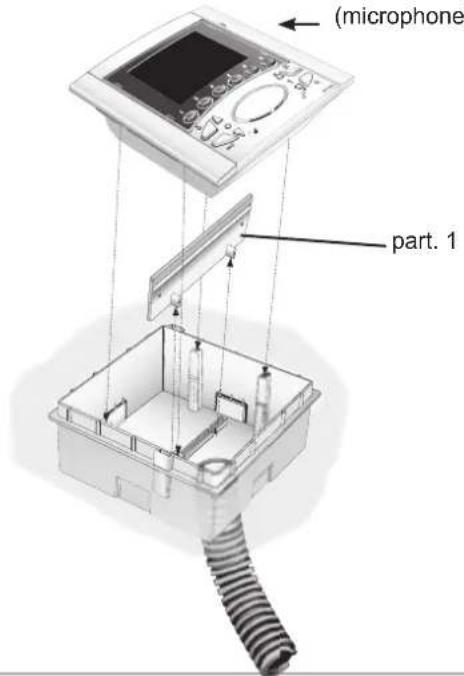

• Encastrer le boîtier art. 6149 au mur à environ 1,45 m du sol au bord inférieur.
• Retirer la traverse en plastique du boîtier
• Fixer le portier-vision au boîtier à l'aide des 4 vis fournies (Fig. 2).
• Installer les platines latérales en faisant attention que la platine prédisposée avec l'ouverture micro soit placée à droite (Fig. 2).

Installer le portier-videoo loin de toutes sources de lumière et de chaleur.

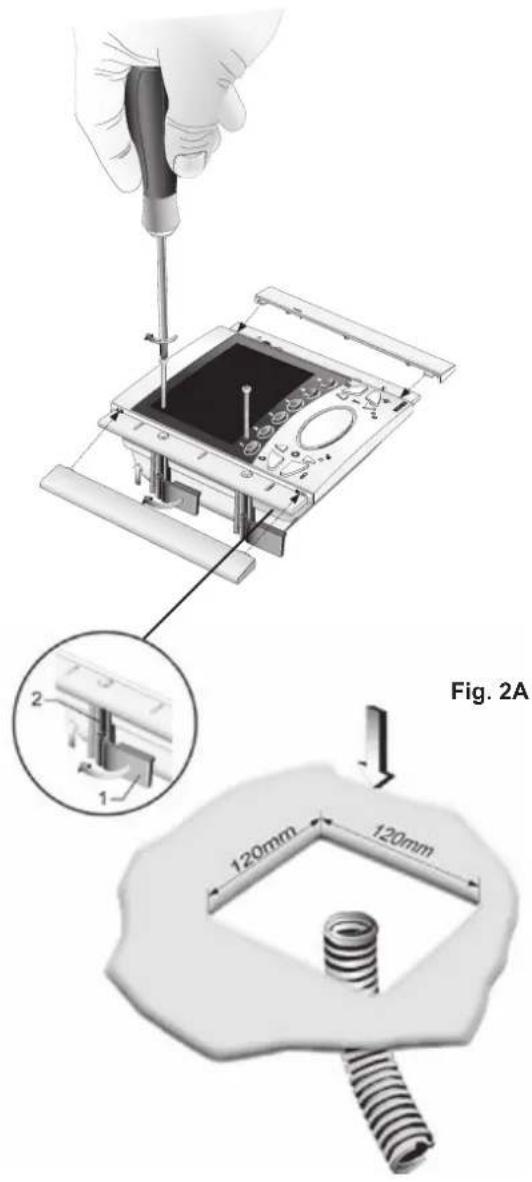

• Effectuer un trou dans la paroi en placo plâtre d'environ 120mm x 120mm à une hauteur d'environ 1,40 m du sol au bord inférieur.
• Fixer les étriers au portier-vidéo comme indiqué dans la figure en tenant les curseurs bien alignés aux côtés du portier-vidéo (voir part. 1 Fig. 2A)
• Raccorder le bornier (voir schémas de raccordement)
• Insérer le portier-vidéo dans la paroi en placo plâtre.
• En vissant, les curseurs doivent s'aligner orthogonalement au portier-vidéo (voir part. 1 Fig. 2A).
• Insérer les masques latéraux en faisant attention à ce que celui avec fente pour le microphone soit inséré à droite.

Installation ART. 6711

Installer le portier-vidéo loin de toutes sources de lumière et de chaleur.

• Fixer la plaque d'accrochage du moniteur à une hauteur d'environ 1,40m du sol au bord inférieur.
• Effectuer les raccordements du bornier.
• Insérer le moniteur en suivant le sens des flèches 1 et 2.
• Pour enlever le moniteur de la plaque d'accrochage, agir avec un tournevis sur la languette de sécurité (placée sur la partie supérieure et derrière le moniteur) et l'extraire suivant le sens des flèches 3 et 4.

Version murale en saillie

• Fixer la bossette du moniteur à paroi.
• Raccorder le bornier (voir schémas de raccordement)
• Accrocher le support à la bossette.

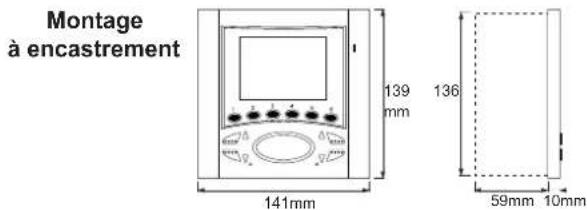

Montage à encastrement

Derrière les moniteurs Art. 6611 et 6711 il y a des connecteurs (A-B-C) et des pontages pour la stabilisation du signal vidéo.

Pour le moniteur version de table Art. 661C la stabilisation du signal vidéo est faite au moyen d'un pontage dans le bornier A-B-C présent dans la bossette. Ce pontage doit être employé dans les installations avec plusieurs appareils (postes d'appartement et moniteurs) et raccordés en série (Fig. 3).

Dans la configuration en série, déplacer le pontage (seulement dans le dernier appareil) sur la position "B" et maintenir les pontages des autres postes d'appartement ou moniteurs sur la position initiale ou "A" (Fig. 3).

Pour d'autres configurations de connexion, voir la note « Terminaison bus » figurant ci-après, dans la section des schémas de connexion.

B A A A Fig. 3

Les programmations du portier-vidéo sont de trois types : attribution d'un code d'identification ou d'un code d'appel (indispensable), d'un code d'identification secondaire (pour portiers-vidéos associés à un portier-vidéo "Master"), programmation des boutons pour services auxiliaires et communication entre postes (lorsque cela est nécessaire). Les programmations doivent être effectuées avec le système allumé, sans communication en cours et seulement après avoir relié les interphones et/ou portiers-vidéos au système et programmé les plaques de rue.

Le code d'identification doit être programmé par l'intermédiaire d'une plaque de rue (principale-"MASTER"), montée dans le système et déjà configurée. Le portier-vidéo est fourni sans code d'identification associé. Pour vérifier cette condition, appuyer sur le bouton de commande de la gâche "G". Le portier-vidéo émettra un triple "Beep".

Attention: pendant la programmation du code d'identification du poste d'appartement/portier-vidéo, il y a 30 seconds du moment dans lequel on entre en programmation dans le poste d'appartement/portier-vidéo au moment dans lequel on appuie sur le bouton-poussoir d'appel ou on envoie le code.

Étape de la programmation:

1) Appuyer et garder le doigt sur le bouton « I ». 2) Appuyer et garder le doigt sur les boutons « H » en même temps que le bouton « I ». 3) Attendre environ 3 secondes jusqu'à ce que la led rouge « M » ne clignote. 4) Maintenant le microprocesseur est physiquement rétabli. 5) Rélâcher les deux boutons « I » et « H ». Vous avez environ 5 secondes pour programmer une de n'importe quelle programmation décrite. 6) Appuyer et garder le doigt sur le bouton « G ». 7) Après 2 secondes le portier-vidéo émet une tonalité aiguë, s'allume automatiquement et est mis en communication avec la plaque de rue. 8) Appuyer sur le bouton d'appel correspondant au vidéo-interphone sur les plaques de rue à boutons. Taper le code d'appel et appuyer sur le bouton " " sur les plaques de rue alphanumériques. 9) Si le système comprend déjà un interphone / portier-vidéo avec le même code d'identification associé, la plaque de rue émet un signal sonore faible et il faut nécessairement reprendre l'opération du point 1. 10) Dans le cas contraire, le code est associé au portier-vidéo et la communication est coupée.

Programmation du code d'identification secondaire

La programmation du code d'identification secondaire n'est requise que pour faire sonner simultanément plus d'un portier-vidéo avec le même bouton ou code d'appel. Les portiers-vidéos qui doivent sonner simultanément sont associés avec le même bouton à un même groupe. L'interphone / portier-vidéo "Master" est programmé le premier en utilisant la procédure précédente de "programmation du code d'identification". Les interphones / portiers-vidéos supplémentaires sont programmés avec le code d'identification secondaire (voir table indiquée dans les schémas de raccordement avec les plaques de rue électroniques DEUX FILS ELVOX). Le nombre d'interphones que l'on peut associer au même groupe, sans l'aide du programmateur art. 950C ou SaveProg, est 3 plus un chef de groupe.

Étape de la programmation:

1) Appuyer et garder le doigt sur le bouton « I ». 2) Appuyer et garder le doigt simultanément sur les boutons "H" et « I ». 3) Attendre 3 secondes jusqu'à ce que la led rouge « M » ne clignote. 4) Maintenant le microprocesseur est physiquement rétabli. 5) Relâcher les boutons « I » et « H ». 6) Appuyer simultanément et garder le doigt sur les boutons gâche « G » et autoallumage « H ». 7) Après 2 secondes, le portier-vidéo émet une tonalité aiguë et est mis en communication avec la plaque de rue. 8) Relâcher les boutons gâche « G » et autoallumage « H ». 9) Appuyer sur le bouton d'appel correspondant à l'interphone / portier-vidéo "Master" sur les plaques de rue à boutons. Taper le code d'appel de l'interphone / vidéo-portier et appuyer sur le bouton "△" sur les plaques de rue alphanumériques. 10) Si dans l'installation existe déjà un interphone / portier-vidéo avec le même code d'identification associé, la plaque émet un signal sonore faible et il est nécessaire de répéter l'opération du point 1. 11) Une fois l'identificateur secondaire associé au portier-vidéo, la communication termine.

Pour connaître le numéro assigné, voir la référence dans la table indiquée dans la section schémas de raccordement.

Programmation des boutons

Le portier-vidéo est fourni avec 3 boutons pour les fonctions de gâche, autoallumage et pour le service auxiliaire d'éclairage escalier, lequel active le 1er relais du 1er actionneur (Art. 69R4), si connecté au système et d'autres 6 boutons pour les appels intercommunicants ou services auxiliaires. Pour changer le type de fonctionnement des boutons il est nécessaire d'utiliser le programmateur Art. 950C ou SaveProg, excepté pour l'affectation des fonctions des appels intercommunicants et autoallumage vers une plaque de rue spécifique.

Étape de la programmation:

1) Appuyer et garder le doigt sur le bouton « I ». 2) Appuyer et garder le doigt sur le bouton « H » en même temps que le bouton « I ». 3) Attendre environ 3 secondes jusqu'à ce que la led rouge « M » ne clignote. 4) Maintenant le microprocesseur est physiquement rétabli. 5) Rélâcher les boutons « I » et « H ». 6) Appuyer et garder le doigt sur le bouton à programmer « N ». 7) Après 2 secondes, l'interphone émet une tonalité aiguë, tandis que l'autre interphone/portier-vidéo émet une échelle tritonale ascendante. 8) Rélâcher le bouton relatif à l'appel intercommunicant « N ». 9) Sur l'interphone/portier-vidéo appelé (celui avec l'échelle tritonale) appuyer sur un des boutons programmés comme gâche, F1, F2 ou actionneur. 10) Une tonalité aiguë confirme la fin de la procédure. Répéter la même procédure pour les autres interphones / portiers-vidéo et éventuels boutons d'appel l'intercommunicant.

REMARQUE : Dans les portiers vidéo Art. 6611, 661C, 6711 avec la même procédure, il est possible de programmer également un bouton "N".

Programmation du bouton d'autoallumage vers la plaque de rue spécifique. Étape de la programmation:

1) Appuyer et garder le doigt sur le bouton « I ». 2) Appuyer et garder le doigt sur le bouton « H » en même temps que sur « I ». 3) Attendre environ 3 secondes jusqu'à ce que la led « M » ne clignote. 4) Maintenant le microprocesseur est physiquement rétabli. 5) Rélâcher les boutons « I » et « H ». 6) Appuyer et garder le doigt sur le bouton à programmer « N ». 7) Après 2 secondes, le portier-vidéo émet une tonalité aiguë. 8) Relâcher le bouton d'autoallumage « N ». 9) Appuyer sur le bouton d'appel correspondant au portier-vidéo sur les plaques de rue à boutons. Taper le code d'appel et appuyer sur le bouton " 🔊" sur les plaques de rue alphanumériques. 10) Une tonalité aiguë confirme la fin de la procédure.

REMARQUE : Dans les portiers vidéo Art. 6611, 661C, 6711 avec la même procédure, il est possible de programmer également un bouton "N".

Reprogrammation de la valeur par défaut (autrement dit d'usine) des boutons.

Étape de la programmation

1) Appuyer et garder le doigt sur le bouton « I ».

2) Appuyer et garder le doigt sur le bouton « H » en même temps que le bouton « I ».

3) Attendre environ 3 secondes jusqu'à ce que la led rouge « M » clignote.

4) Appuyer et garder le doigt sur le bouton à rétablir en position de défaut.

5) Après 2 secondes, le portier-vision émet une tonalité aiguë

6) Relâcher les boutons et appuyer à nouveau sur le bouton à rétablir en position de défaut.

REMARQUE : Dans les portiers vidéo Art. 6611, 661C, 6711 avec la même procédure, il est possible de programmer également un bouton "N".

Effacement total des programmations.

Étape de la programmation:

1) Appuyer et garder le doigt sur le bouton « I ». 2) Appuyer et garder le doigt sur le bouton « H » en même temps que le bouton « I ». 3) Attendre environ 3 secondes jusqu'à ce que la led rouge « M » ne clignote. 4) Maintenant le microprocesseur est physiquement rétabli. 5) Rélâcher les boutons « I » et « H ». 6) Appuyer et garder le doigt sur le bouton d'autoallumage « H ». 7) Après 2 secondes, le portier-vidéo émet une tonalité longue pendant 2 secondes. 8) Relâcher le bouton d'autoallumage « H ». 9) Pendant le retentissement de la tonalité longue, appuyer sur le bouton de commande de la gâche "G". Si la procédure d'effacement est réussie, le portier-vidéo émettra un triple "Beep" en appuyant sur le bouton de commande de la gâche « G ».

Fonctionnement

Les appels de plaque externe, intercommunicants et de palier se distinguent par leur tonalité différente.

Appel à partir de la plaque.

Les appels de la plaque de rue ne répondent pas à la pression du bouton d'appel, mais sont générés à l'intérieur par le portier-vidéo. La période d'appel ou cycle d'appel est de 1 seconde de tonalité et de 2 secondes de pause, qui se répète deux fois (valeur par défaut définie dans la plaque de rue). La durée des sonneries de type « Ding-Dong » et « Ding-Dang-Dong » ne suit pas le temps fixé par le cycle d'appel mais suit le temps naturel de la sonnerie.

Pour répondre, appuyer et relâcher le bouton « I ». Si le bouton « I » est déjà pressé pendant l'appel, le relâcher et appuyer de nouveau dessus. Le temps de réponse à l'appel (30 s) et la durée de conversation (2 minutes par défaut) sont définis dans les paramètres de la plaque de rue. À l'expiration du temps de conversation, on peut continuer si l'appel est de nouveau exécuté dans un laps de temps de 10 s depuis la même plaque de rue.

Pendant la conversation, il est possible d'interrompre momentanément le phonique (5 s maximum) en appuyant sur le bouton « I ».

Pour reprendre la conversation, appuyer sur le bouton parler/écouter « I » dans les 5 s. À défaut, la communication s'arrête. Pour terminer la conversation, appuyer sur le bouton « I ». Pendant que le phonique est actif, la LED rouge « M » reste allumée.

Appel intercommunicant.

Appuyer sur le bouton d'appel intercommunicant (si programmé) de l'interphone/portier-vidéo à appeler. Le haut-parleur du portier-vidéo appelant émettra une tonalité d'appel (si l'appel est possible) ou une tonalité occupé (si l'appel est impossible). La sonnerie de l'interphone portier-vidéo appelé commencera à retentir par séquences répétitives de 1 s de tonalité et de 4 s de pause. La durée maximale de l'appel sera de 30 s (6 cycles). Pour interrompre l'appel, appuyer parler/écouter avant que la personne appelée réponde. Pour répondre à l'appel, sur l'interphone/portier-vidéo appelé soulever le combiné ou appuyer le bouton parler/écouter « I ». À la réponse, le moniteur sera mis directement en communication avec la personne appelée. La durée maximale de la conversation est de 5 minutes. Une fois la durée de conversation écoulée, il est possible de continuer à dialoguer, sans raccrocher le combiné, si un visiteur appelle de nouveau dans les 10 s qui suivent. Un appel éventuel depuis la plaque de rue est prioritaire sur l'appel intercommunicant.

Appels refusés.

L'exclusion de la sonnerie est indiquée par l'allumage permanent de la LED rouge « M », qui se trouve près du poussoir utilisé pour cette fonction (voir M, Fig. 1). Si des appels sont effectués vers le portier-vidéo lorsqu'il est en condition d'appel exclu, ceux-ci sont refusés. Le refus des appels détermine une extinction de courte durée de la LED rouge « M » pour chaque appel exclu (4 au maximum). La signalisation est répétée environ toutes les 10 s. L'effacement des appels refusés se produit : avec le rétablissement de la sonnerie, avec la réinitialisation du portier-vidéo ou à défaut d'alimentation du système. Le refus, sur la plaque de rue, est signalé par la tonalité de dissuasion (une série de « bips » de 100 ms avec une pause de 100 ms pendant une durée totale de 5 s). Le message « Ne pas déranger » apparaît en plus sur la plaque de rue avec viseur. La programmation des Boutons « G » et « I » peut être modifiée selon deux configurations (mode de communication à « MAINS LIBRES » (hands free) ou avec bouton parler/écouter PRESSÉ), à l'aide du programmateur Art. 950C relié à des boutons et/ou une plaque alphanumérique avec version de logiciel égale ou supérieure à la V4. Consulter la notice du programmateur Art. 950C et des plaques de rue ou des unités électroniques.

Touche gâche

La touche gâche de chaque appareil fonctionne de la manière suivante.

- Appareil avec combiné au repos, gâche vers la dernière plaque avec laquelle il a parlé ou à partir de laquelle il a été appelé.

• Appareil avec combiné soulevé mais non engagé en conversation. Appel au standard si le flag Standard est OUI. Sinon, on retourne au premier cas.
• Appareil avec combiné soulevé et engagé en conversation interne comme le premier cas.
• Appareil avec combiné soulevé et engagé en conversation externe ou appel depuis plaque - gâche vers la plaque avec laquelle il parle ou depuis laquelle il est appelé.

En fait, on actionne toujours une gâche sauf lorsque l'on soulève le combiné et l'on appuie tout de suite sur le bouton gâche. Il est possible de le mettre au cas normal si le standard de conciergerie est absent dans l'installation et l'on met le flag Standard à NON.

N. B. Dans la série 6600, la manoeuvre équivalente est celle d'appuyer pour un instant sur le poussoir « vive voie » et ensuite sur gâche. Même dans ce cas, on appelle le standard.

Cette remarque concerne tous les dispositifs de la technologie Due Fili Plus dotés du « connecteur ou du commutateur de terminaison du Bus » identifié par « ABC » et indiqué sur les schémas par un *.

Pour l'adaptation correcte de la ligne, procéder au réglage selon la règle ci-après :

Conserver la position « A » si le Bus entre et sort du dispositif;

Déplacer sur la position « B » (câble Elvox) ou sur la position « C » (câble « CAT5 » à paires torsadées), si la ligne du Bus « arrive » au dispositif.

Utiliser TOUJOURS la sortie 1 du distributeur art. 692D (la seule qui n'a pas le pontet de terminaison).

Pour la terminaison de l'art. 692D : si toutes les sorties "OUT", "2", "3" ou "4" ne sont pas utilisées, MAINTENIR le pontet sur le connecteur "TOUT", "T2", "T3" ou "T4". Le pontet "TOUT" par défaut est en position "100" (câble Elvox), le positionner sur "50" uniquement si l'on utilise un câble CAT5 à paires torsadées.

Installations avec distributeur ACTIF 692D/2

Le pontet de terminaison doit être positionné sur "B" (pour câble Elvox) ou sur "C" (pour câble CAT5 avec paires torsadées) UNIQUEMENT SI le BUS se termine sur ledit dispositif. Il doit être laissé sur "A" si l'on effectue l'entrée-sortie en utilisant les bornes 1-2 de l'art. 692D/2.

Installation de moniteur mono ou multi-usagers avec plaque de rue (RÉF. SI649).

B0 - moniteur série Wide touch Art. 7311, 7321 B1 - moniteur série 7200 Art. 7211 B2 - moniteur série 6600 Art. 6611, 661C, 6711, 6621, 662C, 6721 B4 - moniteur série Petrarca Art. 6029 + 6209 + 6145, 6029/C + 6209 + 6145 B5 - moniteur série Giotto Art. 6329, 6329/C B6 - moniteur série Tab Art. 7529,7529/D D - Plaque de rue vidéo à boutons D0 - Plaque de rue vidéo alphanumérique F - Alimentation art. 6922 G - Alimentation supplémentaire Art. 6923 K - Bouton d'appel palier L - Gâche électrique 12Vcc P - Commande ouvre-porte X - Câble Art. 732H, 732I (Deux Fils Torsadés)

B0 - Monitor Serie Wide Touch Art. 7311, 7321

B1 - Monitor Serie 7200 Art. 7211

B2 - Monitor Serie 6600

Art. 6611, 661C, 6711, 6621, 662C, 6721

B4 - Monitor Serie Petrarch

Art. 6029 + 6209 + 6145, 6029/C + 6209 + 6145

B5 - Monitor Serie Giotto Art. 6329, 6329/C

B6 - Monitor Serie Tab Art. 7529,7529/D

Art. 6029 + 6209 + 6145, 6029/C + 6209 + 6145

B5 - Monitor série Giotto Art. 6329, 6329/C

B6 - Monitor série Tab Art. 7529, 7529/D

D - Placa externe vidéo con teclas

D0 - Plaque externe vidéo alphanumérique

B1 - Monitor série 7200 Art. 7211

B2 - Monitor série 6600

Art. 6611, 661C, 6711, 6621, 662C, 6721

B4 - Monitor série Petrarca

Art. 6029 + 6209 + 6145, 6029/C + 6209 + 6145

B5 - Monitor série Giotto Art. 6329, 6329/C

B6 - Monitor série Tab Art. 7529,7529/D

Schéma de raccordement de la sonnerie électronique supplémentaire art. 860A. La sonnerie électronique art. 860A propose deux sons différents à deux ou trois tonalités entre la borne 7 et la borne 8. Sonnerie supplémentaire alimentée avec réseau.

Schéma de raccordement des sonneries supplémentaires à tympan.

Il est possible de relier des sonneries supplémentaires fonctionnant de 12V à la tension secteur en utilisant le relais art. 0170/101 et en les connectant comme représenté dans le schéma.

Schéma de raccordement de l'appel de palier

En actionnant le bouton de palier, le portier vidéo émet une tonalité différente de celle émise avec l'appel de la plaque de rue ou pour communication entre postes.

Schéma de raccordement alimentateur supplémentaire Art. 6923 pour alimentation moniteur à allumage simultané.

Lorsqu'on installe plus de deux portiers-vidéos avec allumage simultané, une alimentation supplémentaire Art. 6923 doit être installée pour chaque portiers-vidéo supplémentaire. En alternative, on peut programmer (à travers du programmateur Art. 950C) un portiers-vidéo comme chef de groupe, qui est le seul à s'allumer à l'appelexterne ; les autres portiers-vidéos s'allument en appuyant sur le bouton-poussoir d'allumage ou en soulevant le combiné. Dans ce cas, le portiers-vidéo principal s'éteint automatiquement.

Télécharger le manuel d'instructions sur le site www.vimar.com

Règles d'installation

L'installation doit être effectuée dans le respect des dispositions régulant l'installation du matériel électrique en vigueur dans le pays d'installation des produits.

Conformité aux normes

Directive EMC

Normes EN 61000-6-1 et EN 61000-6-3.

DEEE - informations pour les utilisateurs

Le symbole du caisson barré, la ou il est reporté sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m². La collecte séparée appropriée pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets négatifs sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composé.
