TP100 - Chariot de transport BARTSCHER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chariot de transport
Marque	Bartscher
Modèle	TP100
Numéro d'article	300.142
Matériau	Acier inoxydable
Dimensions (L x P x H)	560 x 1050 x 925 mm
Dimensions de la surface de transport	560 x 940 mm
Charge utile maximale	200 kg
Poids	14,4 kg
Roues	2 roues dirigeables ∅ 125 mm, 2 roues fixes ∅ 125 mm
Contenu de la livraison	Plateau, poignée, 4 roues, vis, rondelles, clé Allen
Montage requis	Oui, assemblage des roues et de la poignée
Outils fournis	Clé Allen à 6 pans
Type de fixation des roues	Vis Allen M6 et M8 avec rondelles et rondelles élastiques
Entretien et nettoyage	Utiliser une lavette souple et un produit de nettoyage délicat. Ne pas utiliser de produits récurants.
Retrait du film de protection	En fin de montage, retirer le film de protection
Fabricant	Bartscher GmbH, Allemagne

FOIRE AUX QUESTIONS - TP100 BARTSCHER

Comment assembler le chariot de transport TP100 ?

Déballez tous les éléments et vérifiez qu'ils sont complets. Retirez le film d'emballage. Commencez par fixer les roues dirigeables à l'extrémité du plateau où la poignée sera montée, à l'aide des vis Allen M6, rondelles et rondelles élastiques. Montez les roues fixes à l'autre extrémité. Serrez les vis avec la clé Allen fournie. Fixez ensuite la poignée avec les vis M8 et rondelles. Vérifiez la stabilité et resserrez si nécessaire. Retirez le film de protection en fin de montage.

Quelle est la charge maximale supportée par le chariot ?

La charge utile maximale est de 200 kg. Ne dépassez pas cette limite pour éviter tout risque de dommage ou de blessure.

Quelles sont les dimensions du chariot TP100 ?

Les dimensions hors tout sont de 560 x 1050 x 925 mm (largeur x profondeur x hauteur). La surface de transport mesure 560 x 940 mm.

De quel matériau est fabriqué le chariot ?

Le chariot est en acier inoxydable, ce qui le rend résistant et facile à nettoyer.

Combien de roues possède le chariot et sont-elles directionnelles ?

Le chariot est équipé de 4 roues : deux roues dirigeables à l'avant (côté poignée) et deux roues fixes à l'arrière. Le diamètre de chaque roue est de 125 mm.

Comment entretenir et nettoyer le chariot ?

Utilisez une lavette souple et un produit de nettoyage délicat. N'utilisez jamais de produits récurants qui pourraient rayer les surfaces en acier inoxydable.

Le chariot est-il livré assemblé ?

Non, le chariot TP100 est livré en kit. Vous devez assembler les roues et la poignée en suivant les instructions de montage fournies. Les outils et vis nécessaires sont inclus.

Quels outils sont fournis pour le montage ?

Une clé Allen à 6 pans est fournie pour visser les vis Allen M6 et M8. Des rondelles et rondelles élastiques sont également incluses.

Dois-je retirer un film de protection ?

Oui, en fin de montage, retirez le film de protection présent sur les surfaces en acier inoxydable pour éviter qu'il ne colle avec le temps.

Où puis-je trouver les pièces de rechange pour le chariot TP100 ?

Les pièces de rechange (roues, vis, poignée) sont disponibles auprès du fabricant Bartscher. Contactez le service client ou consultez le site officiel pour plus d'informations.

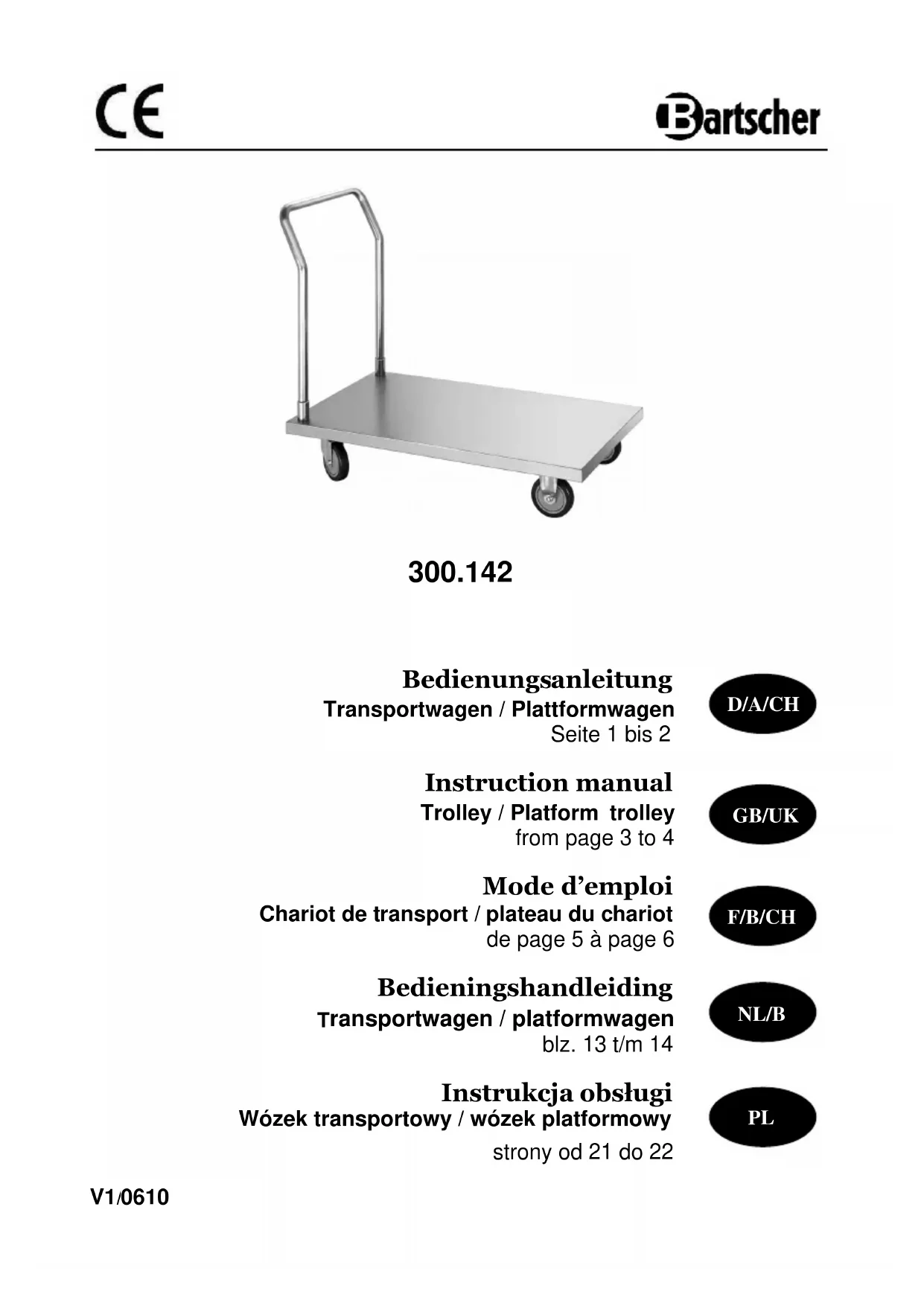

MODE D'EMPLOI TP100 BARTSCHER

Numéro de l'article:

300.142

Finition: • acier inoxydable

Dimensions: • larg. 560 x prof. 1050 x haut. 925 mm

Dimensions de la surface de transport: • larg. 560 x prof. 940 mm

Charge utile: • 200 kg

Poids: • 14,4 kg

Fournitures / noms des éléments

	1 x plateau
	1 x poignée
	2 x roues dirigeables, ∅ 125 mm
	2 x roues fixes, ∅ 125 mm
[YG03]	16 x rondelles16 x rondelles élastiques16 x M6*25 vis AllenPour le montage des roues
[6HDV]	2 x rondelles2 x rondelles élastiques2 x M8*30 vis AllenPour le montage de la poignée
	Clé Allen à 6 pans

Instruction de montage:

Déballer tous les éléments et vérifier si l'ensemble est complet. Retirer tout le film d'emballage.

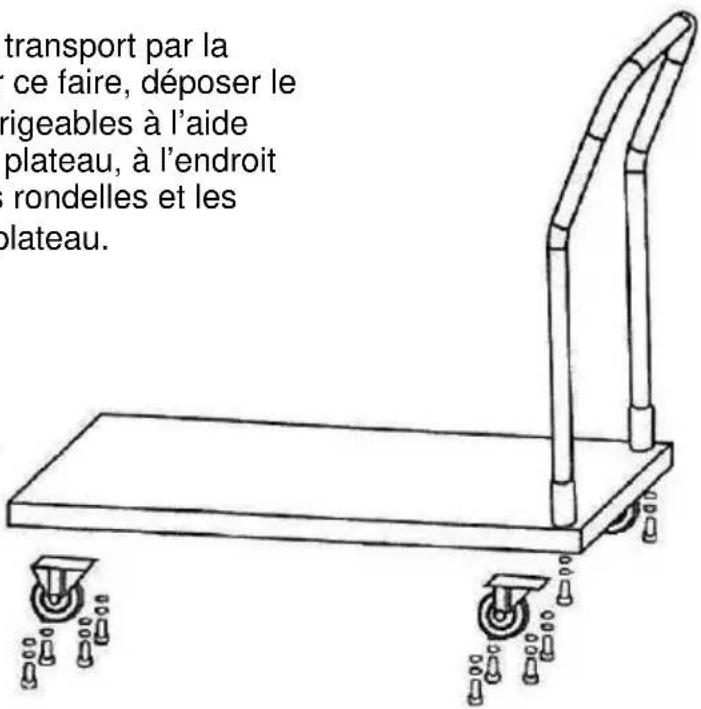

Commencer le montage du chariot de transport par la fixation des roues sur le plateau. Pour ce faire, déposer le plateau sur le sol. Monter les roues dirigeables à l'aide des vis Allen fournies à l'extrémité du plateau, à l'endroit où la poignée sera montée. Placer les rondelles et les rondelles élastiques entre la vis et le plateau.

Monter les roues fixes à l'autre extrémité du plateau à l'aide des vis Allen fournies, des rondelles et des rondelles élastiques. Serrer les vis Allen à l'aide de la clé Allen à 6 pans.

➢ Laisser le plateau avec les roues sur le côté et visser fortement la poignée au plateau à l'aide des vis Allen, des rondelles et des rondelles élastiques.

Déposer prudemment le chariot de transport sur le sol. Vérifier la stabilité du chariot de transport. Si nécessaire, resserrer les vis à l'aide de la clé Allen à 6 pans.

Remarque!

En fin de montage, retirer le film de protection!

Pour nettoyer le chariot de transport, utiliser une lavette souple et un produit de nettoyage délicat.

Ne jamais utiliser de produits à récurer qui pourraient rayer les surfaces du chariot.

Bartscher GmbH

Allemagne Fax: [phone]
